Изготавливаем механический молот

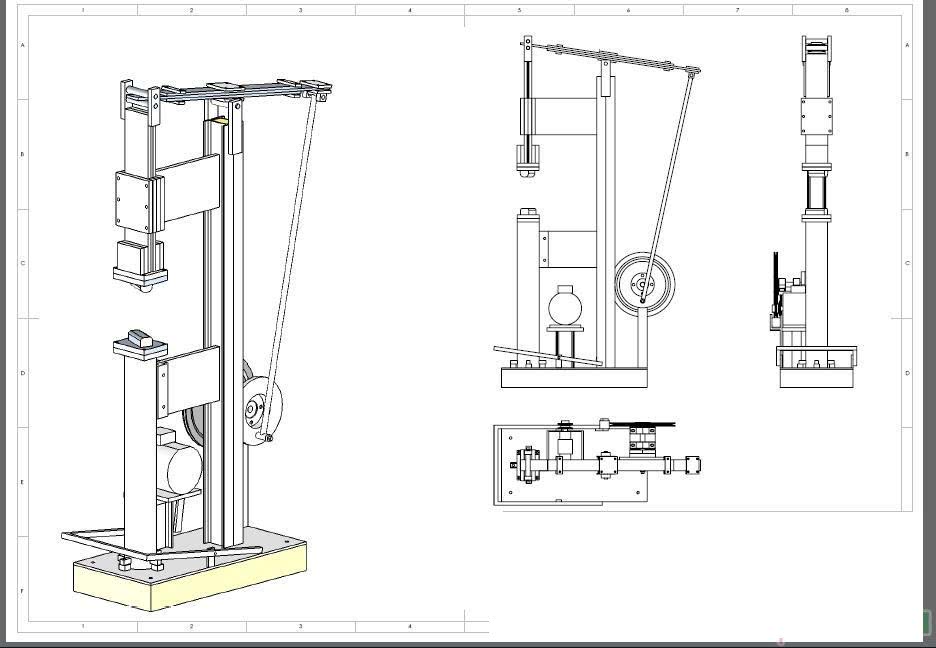

Наиболее доступный по конструкции – механический молот рессорного типа: он компактен, и может быть достаточно производительным: эл. привод может обеспечить до 200…300 ходов в минуту.

Самодельный кузнечный молот рессорного типа с электрическим приводом состоит из:

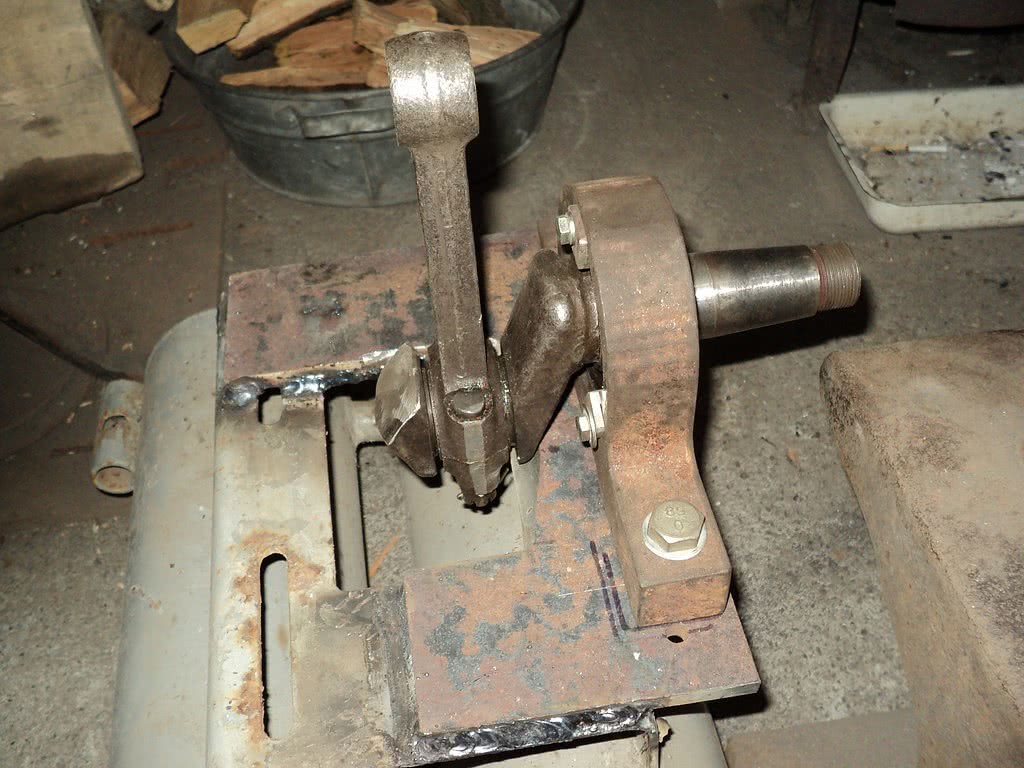

  1. Эл. двигателя, управляющим вращением кривошипного вала.
  2. Исполнительного механизма для получения колебаний.
  3. Рессоры (используют автомобильную, не имеющую трещин и расслоений металла).
  4. Бойка с системой направляющих элементов.
  5. Станины Т-образного типа.
  6. Шабота или нижней плиты, где производится собственно ковка.

Кузнечный пневматический молот используют для обработки металлических изделий путем рубки, протяжки, гибки, выбивания различных отверстий.

Его применение позволяет выполнять штамповку за счет подкладных штампов, работать с закрытыми штампами не рекомендуется, так как жесткие удары кузнечного молота могут стать причиной, по которой потребуется ремонт бабки.

Особенности функционирования пневматического кузнечного молота заключаются в использовании воздуха, который поступает в компрессор оборудования из окружающей среды.

Поступивший воздух, в процессе возвратно-поступательного действия компрессорного поршня, сжимается, затем разряжается.

Поршень приводит в движение электрический двигатель приводного типа с помощью клиновых ремней.

Также устройство рабочей цепи включает в себя: редуктор, который способствует понижению уровня вращений кривошипа, кривошипный вал и шатун.

Если обратить внимание на представленные чертежи, то можно увидеть, что кузнечный пневматический молот может и не иметь в рабочей цепи редуктора. Кузнечная установка пневматического типа отличается от паровоздушного кузнечного оборудования, в котором функционирование падающих элементов поддерживается паром или сжатым воздухом. Кузнечная установка пневматического типа отличается от паровоздушного кузнечного оборудования, в котором функционирование падающих элементов поддерживается паром или сжатым воздухом

Кузнечная установка пневматического типа отличается от паровоздушного кузнечного оборудования, в котором функционирование падающих элементов поддерживается паром или сжатым воздухом.

Пневматический молот представляет собой устройство, в котором воздух выполняет назначение упругой воздушной подушки.

Благодаря ей движение от компрессорного поршня к рабочему передается не жестко.

Количество ударов, которые может выполнять кузнечный пневматический молот в 60 секунд, соответствует количеству оборотов произведенных кривошипным валом.

Кузнечный пневматический молот может оборудоваться падающими элементами с различной массой, от 50 до 1000 кг. При этом ударная волна может составлять от 0,8 до 28 кДж, скорость от 5 до 7,5 м/с, кратность – 12%.

Функционирование компрессорного поршня выполняется ходом с одной степенью свободы, которая определяется положением угла поворота кривошипного вала.

Рабочий поршень установлен в нижнем положении, поршень компрессора в верхнем положении, а боек расположен на поковке.

Таким образом, обе полости цилиндра компрессора объединены с атмосферой с начальным давлением, соответствующим атмосферному.

Для полостей рабочего цилиндра кузнечного молота также устанавливается подобное давление, так как они сообщаются за счет кранов с полостями цилиндра компрессора.

Имея в наличии подобное кузнечное оборудование, можно оригинально украсить собственный дом или заняться прибыльным бизнесом.

Как собирается пневматическое кузнечное устройство, об этом более детально расскажет инструкция из видео материала.

А вот чтобы собрать устройство простого кузнечного молота, большой опыт не потребуется. Самодельное оборудование может функционировать за счет ножного или электрического привода.

В последнем случае подсоединение привода к электродвигателю выполняется за счет шестеренок.

Кузнечный молот должен стоять на ровной твердой площадке, которую необходимо заранее подготовить.

Для этого рабочую поверхность заливают бетоном, выкопав яму в грунте размерами 2х1, с глубиной 20-30 см.

Дальнейшая инструкция, по которой будет собираться самодельный кузнечный молот, предусматривает следующие этапы работ:

  • изготовление рамы;
  • изготовление рабочего рычага;
  • сборку кузнечного молота и монтаж наковальни.

Устройство механизма кузнечного молота

На первом этапе сборки механизма кузнечного молота изготавливают рычаг. На один его конец монтируют боек, другой оснащают противовесом.

При этом конструкция рычага может выполняться как в сборном, так и монолитном виде. Как правильно сделать рычаг, можно более детально рассмотреть в предложенном видео материале.

Исключить выгибание рычага в момент сильных ударов позволит применение полосовой стали, но никак не трубы. При этом сталь должна иметь толщину не менее чем 25 мм, ширину около 70 мм.

Для этого в готовое отверстие вставляется и приваривается сегмент трубы, она будет выступать в качестве подшипника.

При 70-ти мм ширине стальной полосы отверстие должно иметь такой диаметр, чтобы до края полосы оставалось 8-10 см, что позволит исключить преждевременный ремонт установки из-за деформации рычага в этом месте.

Поэтому в качестве трубы для изготовления «подшипника» можно взять 50-ти мм изделие.

Перекладина для устройства рычага берется с таким диаметром, который позволит ему свободно вращаться на оси, но при этом не «болтаться».

ВАЖНО ЗНАТЬ: Станок для гибки профильной трубы своими руками

Видео:

Чтобы рычаг кузнечного молота в ходе рабочего процесса не сместился, что потребовало бы производить ремонт в самый неподходящий момент, его дополнительно фиксируют шпильками.

Крепежные элементы устанавливаются за счет радиальных отверстий.

С помощью сварки один край рычага оснащается молотом, второй – противовесом.

Ударник обязательно должен быть изготовлен из инструментальной высокопрочной стали, в противном случае толку от такого бойка будет мало.

Принцип работы и разновидности

В наиболее удачных конструкциях используется два вида энергии — потенциальная и кинетическая. Потенциальная

определяется массой бойка m, ускорением свободного падения g и высотой h, с которой боёк перемещается вниз. Реализация только этой составляющей привело бы к непомерному увеличению высоты подъёма.

В свою очередь, реализуемая кинетическая энергия

зависит не столько от массы, сколько от скорости v соударения с деформируемым металлом. Таким образом, исходными параметрами должны быть:

Кроме того, с точки зрения производительности ковки большое значение имеют также число ударов в единицу времени, и закрытая высота в плане (параметр важен для выяснения предельных размеров заготовки, которую можно разместить в ковочном пространстве).

В качестве энергоносителей принимают сжатый воздух, пар, а также разнообразные механические устройства. Не всё из вышеперечисленного годится для самодельной разработки. Однозначно не подходит, например, пар, поскольку для этого придётся специально строить котельную станцию. Ряд механических систем — ремень, цепь, доска — также неприемлемы из-за высокой сложности, а также необходимости использования дефицитных и дорогих компонентов. В частности, для приводной доски потребуется высококачественная древесина бука, кедра или ясеня (да и эти породы не выдержат более 40…50 часов эксплуатации). Ещё большей конструктивной сложностью обладают кузнечные молоты с ремнём или цепью.

Они и будут рассмотрены далее.

Конструкции с пневмоприводом

Рисунок-1 Пневматическое исполнение.

Машины могут быть простого и двойного действия. Во втором случае инструмент дополнительно разгоняется за счет повышенного давления, которое создаётся компрессором, при помощи специального распределительного устройства — золотника. Золотник управляет агрегатом, обеспечивая подачу энергоносителя в полость над бойком.

Для самодельного изготовления более подходят варианты с одним цилиндром, где движение происходит в одной полости. Оборудование получается достаточно простым с конструктивной точки зрения, и при наличии мастерской вполне может быть изготовлено своими руками.

Цилиндр при этом может быть открыт либо сверху, либо снизу. (по месту расположения компрессорного поршня). Действуют оборудование следующим образом.

При цилиндре, открытом сверху, движение от электродвигателя передается кривошипному валу, который жёстко связан с поршнем компрессора. Поршень, который при помощи штока соединён с инструментом, в это время находится внизу, на наковальне. При перемещении компрессорного поршня вверх, под ним создаётся разрежение, которое захватывает шток, и вынуждает его увлекаться по направляющим вверх.

При прохождении кривошипного вала через своё верхнее положение компрессорный поршень начинает двигаться вниз, и сжимает воздух, который находится в пространстве между поршнями. Энергия и ход определяются размерами этого пространства, массой подвижных частей и давлением, которое создаёт воздухонагнетающая установка.

Схема с цилиндром

открытым сверху, несколько сложнее. Она включает в себя:

  1. Рабочий поршень.
  2. Компрессорный поршень.
  3. Шток.
  4. Боёк.
  5. Управляющий рычаг.
  6. Шатун.
  7. Кривошип.
Как работает

При цилиндре, открытом сверху, компрессорный поршень может свободно скользить по штоку, отрабатывая ту траекторию, которая задаётся ему рычагом чрез кривошипно-шатунный механизм. Таким образом, ход будет зависеть не только от разрежения в полости, но и от веса подвижных частей. У такой техники имеется существенный недостаток — повышенный износ рычагов, которые работают в условиях постоянных вибраций, при резко изменяющихся нагрузках.

Система управления одноцилиндровыми конструкциями такова. В системе управления имеются две рукоятки. Одна предназначена для реверсирования привода кривошипно-шатунного механизма (впрочем, здесь можно установить управляющий датчик хода). Перемещая рукоятку подачи сжатого воздуха можно управлять интенсивностью удара, поскольку при определённом положении рукоятки объём рабочего пространства — а, следовательно, и мощность удара — разные.

Последовательность действия

Молот ковочный имеет довольно сложную систему управления, что требует от кузнеца высокого производственной квалификации и надлежащего опыта. Дело в том, что любой паровоздушный распределительный механизм постоянно функционирует в цикле холостого и рабочего качаний. Разница между ними состоит в амплитуде колебания: в холостом цикле она составляет, в зависимости от мощности агрегата, 10…50 мм, а в рабочем — определяется исходной высотой поковки. Поскольку с каждым новым ударом этот параметр уменьшается, а металл охлаждается, то сила следующего воздействия должна быть большей, и это зависит исключительно от угла поворота рычага, перекрывающего (полностью или частично) отверстия управляющего золотника.

Принцип работы молотов с двойным воздействием заключается в осуществлении следующих действий:

  1. Подъёма до своего верхнего положения (но не до крайнего, поскольку в этом случае можно выбить крышку цилиндра, размещённого на подцилиндровой плите).
  2. Удержание навесу в то время, когда на штамп устанавливается нагретая болванка.
  3. Разгон вниз, причём для первого контакта с заготовкой количество сжатого воздуха (если используется пневмомолот) или пара должно быть наибольшим.
  4. Подъём с верхней половинкой штампа вверх, и извлечение поковки из нижней полости (или её кантовки, если горячее деформирование выполняется за несколько переходов).

Технология горячей штамповки заключается в нанесении по заготовке до 5…6 ударов, в зависимости от сложности поковки и температуры металла. Конкретная схема деформирования устанавливается в технологической карте операции.

Сборка кузнечного молота своими руками

используют для обработки металлических изделий путем рубки, протяжки, гибки, выбивания различных отверстий.

Его применение позволяет выполнять штамповку за счет подкладных штампов, работать с закрытыми штампами не рекомендуется, так как жесткие удары кузнечного молота могут стать причиной, по которой потребуется ремонт бабки.

Особенности функционирования пневматического кузнечного молота заключаются в использовании воздуха, который поступает в компрессор оборудования из окружающей среды.

Поступивший воздух, в процессе возвратно-поступательного действия компрессорного поршня, сжимается, затем разряжается.

Поршень приводит в движение электрический двигатель приводного типа с помощью клиновых ремней.

Также устройство рабочей цепи включает в себя: редуктор, который способствует понижению уровня вращений кривошипа, кривошипный вал и шатун.

Если обратить внимание на представленные чертежи, то можно увидеть, что кузнечный пневматический молот может и не иметь в рабочей цепи редуктора. Кузнечная установка пневматического типа отличается от паровоздушного кузнечного оборудования, в котором функционирование падающих элементов поддерживается паром или сжатым воздухом

Кузнечная установка пневматического типа отличается от паровоздушного кузнечного оборудования, в котором функционирование падающих элементов поддерживается паром или сжатым воздухом.

Пневматический молот представляет собой устройство, в котором воздух выполняет назначение упругой воздушной подушки.

Благодаря ей движение от компрессорного поршня к рабочему передается не жестко.

Количество ударов, которые может выполнять кузнечный пневматический молот в 60 секунд, соответствует количеству оборотов произведенных кривошипным валом.

Кузнечный пневматический молот может оборудоваться падающими элементами с различной массой, от 50 до 1000 кг. При этом ударная волна может составлять от 0,8 до 28 кДж, скорость от 5 до 7,5 м/с, кратность – 12%.

Функционирование компрессорного поршня выполняется ходом с одной степенью свободы, которая определяется положением угла поворота кривошипного вала.

Рабочий поршень установлен в нижнем положении, поршень компрессора в верхнем положении, а боек расположен на поковке.

Таким образом, обе полости цилиндра компрессора объединены с атмосферой с начальным давлением, соответствующим атмосферному.

Для полостей рабочего цилиндра кузнечного молота также устанавливается подобное давление, так как они сообщаются за счет кранов с полостями цилиндра компрессора.

Имея в наличии подобное кузнечное оборудование, можно оригинально украсить собственный дом или заняться прибыльным бизнесом.

Как собирается пневматическое кузнечное устройство, об этом более детально расскажет инструкция из видео материала.

А вот чтобы собрать устройство простого кузнечного молота, большой опыт не потребуется. Самодельное оборудование может функционировать за счет ножного или электрического привода.

В последнем случае подсоединение привода к электродвигателю выполняется за счет шестеренок.

Конструктивные составляющие

По своему устройству типовой кузнечный молот состоит из следующих узлов:

  • силового цилиндра;
  • штока;
  • двух боковых стоек;
  • шабота;
  • бабы;
  • системы управления.

В цилиндре происходит перераспределение создаваемого перегретым паром давления, с направлением потока энергоносителя в нижнюю полость, с которой жёстко связан шток. На противоположной части штока закреплена баба молота, совершающая возвратно-поступательные перемещения, деформируя тем самым материал. Кузнечный молот отличается наличием гладких бойков, в то время как паровоздушный молот снабжается специальным инструментом – ковочным штампом.

Схема работы пневматического кузнечного молота

Текущее позиционирование производится специальными направляющими на боковых стойках с развитой поверхностью контакта. Аналогичные элементы предусмотрены и по боковым поверхностям бабы, в результате по нагретой болванке наносятся достаточно точные удары.

Шабот представляет собой большую и массивную чугунную деталь: по эксплуатационным соображениям масса шабота не менее чем в 10 раз должна превосходить массу падающих частей. Для снижения вибраций шабот глубоко помещается в грунт, и устанавливается на виброгаситель, в качестве которого принимают большие дубовые доски квадратного сечения.

Изготавливаем пневматический молот

Возможности данного оборудования будут определяться конструкцией компрессора, который будет снабжать воздухораспределительный механизм энергоносителем.

Комплект чертежей в данном случае должен быть разработан относительно таких узлов:

  1. станины (кузнечный молот своими руками лучше проектировать со сварной станиной);
  2. рабочего цилиндра, подбираемого по желаемой энергии удара;
  3. штока;
  4. трубопроводов;
  5. системы управления;
  6. шабота.

В Интернете можно найти подходящие чертежи пневмомолота с эл. приводом. Если их нет, то проектирование ведут в следующей последовательности:

Подбираем компрессор: расход сжатого воздуха должен быть примерно в 5…6 раз больше объёма рабочего цилиндра. Тот, в свою очередь, зависит от требуемого давления на металл. Например, для стали оно должно быть не менее 30 МПа, следовательно, минимальный диаметр штока составляет 120…150 мм, при ходе 150…200 мм (дальнейшее увеличение хода, конечно, увеличит кинетическую энергию, но попутно вызовет и существенное увеличение высоты оборудования). Следовательно, давление сжатого воздуха должно быть не ниже 6 ат; оно увеличится, если компрессор будет располагаться на удалении от ковочного агрегата, поскольку в данном случае появятся потери сжатого воздуха в трубопроводах.

Эл. двигатель компрессора должен обеспечивать его длительную работу, поскольку заклинивание поршня вызовет выход агрегата из строя, а удары по охлаждённой поковке не окажутся эффективными.

Процесс сборки будет заключаться в приваривании рабочего цилиндра к сварной раме пневмомолота. Она должна быть выполнена весьма качественно, поскольку при постоянных ударных нагрузках швы могут разойтись.

Главная трудность изготовления заключается в подготовке и изготовлении самого штока. Его можно сделать из силового штока от списанного кранового оборудования: они изготавливаются из тех же типов сталей, и имеют примерно такие же габаритные размеры.

Механический молот своими руками

Изготовить самодельный молот для ковки можно в несколько этапов:

  • Подготовка фундамента под установку.
  • Создание рамы станка.
  • Сборка механизма.
  • Монтаж устройства.

Но прежде, чем приступить к изготовлению всей конструкции, нужно определиться с размерами такого оборудования, что в дальнейшем определит его вес и возможности. Примеры устройств показаны на схеме.

Проще всего сделать кузнечный механический молот, показанный в варианте «А» с горизонтальным расположением, он будет более устойчивым.

Фундамент

Сделав чертеж будущего устройства, приступают к подготовке фундамента. Он нужен для нормальной работы во избежание опрокидывания молота и гашения силы удара.

В месте установки копается яма нужных размеров. На дно засыпают песок и щебень, который поливают и утрамбовывают. Сверху монтируют армирующий каркас из арматуры 12-14 мм, обязательно с перевязкой с шагом в 250-300 мм.

Бетон готовят в пропорции 1:2:3 (цемент марка м400, щебень фракция 10-20, и песок).

Заливку стоит производить за один раз, постоянно стараясь уплотнить массу во избежание пустот внутри.

По завершению в незастывший бетон можно установить анкерные болты, на которые потом будет дополнительно крепится установка.

Материал рамы выбирают в зависимости от параметров установки и габаритов обрабатываемых деталей. Подойдет либо профильная труба, либо швеллер. Также можно использовать другой удобный металлопрокат.

Сборка рамы осуществляется сварочным способом. Обязательно устанавливаются дополнительные распорки и поперечные балки.

Механизм

Основная работающая часть — рычаг с бойком и противовесом может быть монолитной или же сборной. Металл должен быть сплошным (не труба), иначе под весом постепенно штанга деформируется. Такой рычаг можно «набрать» с полос, сваривая их между собой.

Боек нужно изготовить из стали инструментальных марок и, желательно, его закалить для большей прочности. Его к рычагу нужно приварить.

Для противовеса подойдет любой тяжелый металл или другой материал.

Вал, на котором будет вращаться молот, также лучше изготовить из полнотелого отрезка стали. Сам рычаг с молотом фиксируют на оси, используя поперечные шпильки. Вал в раме должен свободно вращаться, поэтому концы лучше всего оснастить соответствующими подшипниками.

Педаль привода и передачу можно сварить с обычной профильной трубы по требуемому размеру. Причем сам рычаг управления должен свободно двигаться. Для этого также подойдут подшипники или просто обрезки трубы, в которые монтируют вал с педалью.

Этапы сборки молота

Изначально нужно собрать и установить на фундамент раму устройства. Нижние салазки крепят на анкерные болты с гайками. К ним сваркой приваривают остальные направляющие и перемычки.

В стойки вставляется вал, на который фиксируется рычаг с молотом.

Так же осуществляется и сборка привода с педалью или рычагом.

Саму наковальню можно изготовит с обрезка рельса, двутавра или швеллера. Однако, желательно, чтобы лицевая часть была закаленной.

После окончательной сборки и испытаний конструкцию нужно покрасить.

А что Вы можете добавить к этому материалу из личного опыта изготовления таких устройств для ковки металла? Какие конструкции использовали у себя, поделитесь идеями в блоке комментариев к этой статье.

Полностью скопировать схему ковочного молота двойного действия в домашних условиях практически невозможно. Но чертежи механического молота простого действия, даже с эл. приводом, несложны, а потому вполне доступны для практического воплощения домашним мастером.

Инструкция по сборке кузнечного молота

К раме станины приваривают две вертикальные стойки, их высота зависит от нужной силы удара молота.

Затем к стойкам крепится ось для конструкции рычага, которую можно приварить или зафиксировать в проделанных отверстиях.

Лучше использовать второй вариант крепления, чтобы при необходимости произвести ремонт рычага, его можно было бы легко разобрать.

Наковальню для кузнечного молота можно сделать также из полосовой стали.

Вначале с помощью сварки изготавливается рама из уголка подходящего размера, она приваривается к передней части станины. Затем на нее укладывают и приваривают заготовки.

Сверху по периметру рамы укладывают и приваривают толстый металлический лист. При этом обязательно поверхность наковальни должна иметь строго горизонтальное положение.

Завершается статья полезным видео материалом на тему, как правильно обслуживать и проводить ремонт кузнечного оборудования.

Кузнечный электромолот своими руками. Подробные чертежи и описание для самостоятенльного изготовления.

Рама молота

Рама молота сваривается из швеллера 100*50мм.

Длины и количество необходимых заготовок:

2000- мм — 2шт.

900 мм-4 шт.

600 мм- 2шт.

500 мм — 2 шт.

400 мм- 3 шт.

375 мм -2 шт.

Прежде чем приварить упор под ступицу на место, необходимо сварить и установить конструкцию показанную на рис. 4.

Рис. 1 Рама кузнечного электромолота.

После сварки конструкции рамы, сварные места в доступных местах с помощью шлифмашинки.

Рис. 2. Рама молота с добавлением укосов.

Основные элементы станка

1) Направляющая

. Сварить из четырёх пластин деталь 150х150х200мм. к низу детали приварить дно направляющей (дно делается по аналогии с крышкой уголка 25х25 мм).

2) Молот

— два уголка 100х50 мм длинной 700 мм сварить между собой предварительно сделав вырезы и отверстия по размерам на схеме.

3) Наковальня

— приварить наковальню ко дну молота и раме (см. рис. 3)

4) Дюралевая пластина

(настройка) — во внутрь вставить 4 пластины. Болтами настроить (отрегулировать) направление молота (при регулировке молот не должен болтаться со стороны в строну, и не должен быть зажатым) . После регулировки гайками зафиксировать положение болтов.

5) Крышка направляющей
— из четырех заготовок уголка 25х25 мм сварить рамку и зафиксировать в верхней части направляющей.

Рис.3 Кузнечный электромолот (Направляющая, молот, наковальня)

Каретка

Каретка сваривается из уголочков 50х50 мм.

Размеры и количество заготовок из уголка:

850 мм — 2шт.

500 мм — 2 шт.

300 мм — 2 шт.

240 мм- 1 шт.

235 мм — 2 шт.

100 мм — 2 шт.

Рис.4. Кузнечный электромолот (каретка- мотор/тормоз)

Поступательный механизм

Состоит из

Качельки

Амортизатора заднего колеса

Верхнего и нижнего шатуна. И др. элементов.

Пояснения по данному узлу см. на рис.5,6,7, 8.

Рис.5 Кузнечный электромолот. Поступательный механизм крепления колеса.

Рис. 6 Кузнечный электромолот. Поступательный механизм.

Рис. 7 Кузнечный электромолот. Детали поступательного механизма.

Рис.8 кузнечный электромолот. Педаль поступательного механизма.

Заключение!!!

1) При нажатии на педаль происходит уход тормозной ленты от колеса и прижим передаточного вала двигателя после чего весь механизм приходит в действие.

2) В спокойном состоянии в нижней мертвой точке зазор между ударными частями составляет ~ 50-60тн. Удар по обрабатываемой детали происходит по инерции, которая зависит отвеса молота и упругости пружины амортизатора. Утяжелить молот можно при помощи заливания внутрь свинца (вес молота должен составлять 25-30кг)

Упругость пружины амортизатора настраивается регулировочной гайкой (см. рис. 6)

3) На пуск двигателя советую ставить регулятор оборотов. На просторах интернета нашел регулятор оборотов вентилятора фирмы «Веза». На сайте производителя заявлено, что он может управлять двигателем до 1,5 кВт, чего вполне достаточно для данного станка.

Молот — это ударная машина, которая используется для изменения формы заготовок из металла в результате действия энергии кинетики.
Это одна из основных машин процесса штамповки, которая применяется для проведения ковки и штампования.
