Муфельная печь своими руками: пошаговая фото инструкция по изготовлению печи для плавки

Простая мощная муфельная печь

Список материалов:

— печной кирпич (шамотный); — стекловата (или другой изолятор); — кастрюля из нержавеющей стали (подходящих размеров); — нагревательный элемент – проволока х23ю5т длиной 18 метров и сечением 1 мм; — контроллер температуры REX C-100 ; — реле FOTEK SSR-40 DA; — термопара для высоких температур ; — корпус блока питания от компьютера.

Список инструментов:

— болгарка с диском по бетону; — чертежные принадлежности и бумага; — зажимы; — токарный станок; — дрель.

Процесс изготовления печи:

Шаг первый. Работаем с кирпичом

Для начала нам нужно особым образом обрезать кирпич, чтобы выложить из него печь. Автор соорудил для таких целей специальную станину для болгарки. Кирпич используется шамотный, такой продается во многих строительных магазинах. Режется кирпич очень просто при помощи болгарки и диска по бетону. Всего автор использовал для своего проекта 6 кирпичей.

Шаг второй. Изготовление и установка нагревательного элемента

Шаг третий. Сборка печи

Не забываем также установить кирпичи на дно печи и установить изолятор. В стенках кастрюли сверлим отверстия и выводим концы спирали для подключения ее к источнику питания.

Шаг четвертый. Установка электроники и испытания

Конечно, для более эффективной работы нужно будет еще улучшить изоляцию и изготовить крышку для печи. В целом, самоделка получилась удачной, надеюсь, вам проект понравился. Удачи и творческих вдохновений, если решите повторить. Не забывайте делиться своими самоделками с нами!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Классификация по типу рабочей среды

Муфельные печи могут обеспечивать нагрев заготовок в различных средах:

1. Воздух
2. Инертный газ
3. Вакуум

Простейшим видом муфельных печей являются нагреватели с традиционной воздушной камерой. Камера нагрева в таких печах представлена просто полым пространством, в которое помещается заготовка.

Во многих случаях наличие воздуха не является критичным для термообработки. Но все же существуют некоторые технологические операции, для которых наличие воздуха в камере нагрева либо нежелательно, либо недопустимо.

При закалке многих марок стали и различных сплавов воздух вступает в реакцию с поверхностным слоем металлов, что ухудшает эксплуатационные характеристики заготовок. Специально для таких случаев разработаны печи с подачей в камеру нагрева инертных газов или углекислоты. Нейтральный газ вытесняет воздух, создавая надежную защитную прослойку.

Печи, которые приспособлены для плавки металлов нередко оснащаются камерой нагрева с вакууматором. Расплавленный в условиях вакуума металл обретает особо качественную структуру. В вакууме часто плавят алюминий.

Дополнительно муфельные печи с разнотипными камерами нагрева нередко оснащаются вытяжкой. Вентиляция отводит из камеры нагрева продукты сгорания, влагу и прочие испарения, наличие которых нежелательно при термообработке.

Как выбрать муфельную печь по температуре нагрева.

Изготовление тигля из глины

Можно изготовить тигель из шамотной глины. Это недорогой вариант и к тому же обладающий высокой стойкостью к большим температурам. Такую глину используют при кладке печей и ее можно купить в любом строительном магазине. Шамотная глина способна выдержать температуру до 1600 градусов по Цельсию.

Итак, понадобится шамотная глина (продается в мешках в строительных магазинах), жидкое стекло (продается там же) и молотый шамот. Его можно купить или изготовить из шамотного кирпича.

Для того чтобы сделать смесь, из которой в будущем будет вылеплен тигель, берется 7 частей глины, 3 части шамота и на литр сухой смеси 10 ложек жидкого стекла. Смешивается шамот и глина до однородного состояния. После этого потихоньку доливается вода. Чтобы не испортить заготовку можно часть смеси отсыпать, а в случае большого количества воды — добавить сухого порошка. Месить нужно до момента, когда глина перестанет липнуть к рукам.

Только после того, как будет замешана глина нужной консистенции, можно добавлять стекло. При добавлении стекла нужно тщательно все вымешивать до состояния, когда глина перестанет трескаться. Лучше всего в ком глины добавить стекло и раскатать в рулон, потом несколько раз сложить и повторять процедуру до тех пор, пока не перестанет трескаться. Материал для тигля готов. До того момента когда он будет использован, хранить нужно в нескольких слоях целлофана.

Глина есть, теперь чтобы изготовить тигель нужно взять форму, самый простой способ – это использование гипсовой формы. Как сделать такую форму можно найти на любом сайте по лепке из гипса. Итак, непосредственно изготовление тигля.

Перед началом лепки нужно отбить весь воздух из глины, для этого на пол можно постелить газету и несколько раз с силой бросить ком на него, раз десять будет достаточно. Теперь берется ком глины и тщательно вминается в дно формы, после этого небольшими комочками формируются стены изделия. Их толщину можно контролировать по краю формы

Очень важно тщательно приминать глину к форме, чтобы там не образовалось воздушных подушек. После того как тигель вылеплен, нужно сделать ровной внутреннюю поверхность

Для этого достаточно смочить глину водой.

После этого наступает момент сушки. Форма с глиной помещается картонную коробку и накрывается крышкой. Часов через семь вся вода из глины испарится и форма будущего тигля немного «сядет», так что достать ее из формы не особо сложно. После этого тигель продолжает сушиться в той же коробке, по мере сушки все дефекты сами собой устранятся и горшочек приобретет серый окрас. Иногда могут появиться небольшие трещинки. Их можно замазать мокрой глиной. Далее горшки обжигаются при температуре 800 градусов в муфельной печи. После обжига тигель готов к использованию.

Делать или покупать?

Своими руками можно сделать печь с муфелем объемом до 5-7 л. Если задаться должным качеством обработки, то работа эта не из простых. Поэтому вначале посмотрим, какие из готовых печей сгодятся для домашнего применения и во что обойдется их приобретение.

Лаборантам, научным работникам, да и просто мастерам хорошо знаком заслуженный ветеран – электрическая муфельная печь ПМ-8 (см. рис.) с объемом муфельной камеры 6,5 л (на рис. справа, 190х120х300 мм). Секрет «пээмки» именно в камере, она изготовлена из жаропрочной керамики методом шликерного литься. Муфель ПМ-8 вечный, за него отдельно на аукционах запрашивают половину стоимости печи.

Муфельная печь ПМ-8

ПМ-8 выпускается в 2-х модификациях, ПМ-8К с ручной предустановкой температуры и релейным управлением, и ПМ-8М с цифровым управлением. Цена заводской, соответственно – около 20 тыс. руб. и от 23 тыс. руб. Цифра 8 в обозначении – количество ступеней регулировки температуры, от 100 до 900 градусов. Потребляемая мощность в режиме разогрева – до 2,4 кВт, т.е. «пээмку» можно включать в квартирную розетку. Б/у ПМ-8 можно брать безбоязненно, конструкция дубовейшая. Правда, цену намного не сбросят.

Единственный недостаток ПМ-8 и ПМ-10 из той же серии – дверца сильно раскаляется. Лаборантов, работающих с «пээмкой», можно узнать по вечно обожженным пальцам.

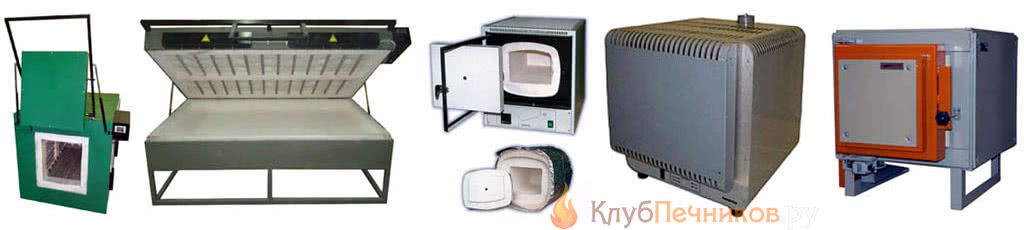

Ассортимент современных муфельных печей в продаже довольно широк. Напр., российские СИКРОНы (две левые поз. на след. рис.) уже не обжигают, и цена того же уровня – от 23 000 руб. Но муфельные они условно, нагревательная спираль размещена в камере

Поэтому безо всякого в них можно только обжигать керамику, а все операции с металлами нужно производить с большой осторожностью. Особенно – переплавку, СИКРОН для нее вообще не рекомендован

Современные муфельные печи

Печи СНОЛ (SNOL), средние поз. на рис. – полноценные муфельные. Обжечь СНОЛ, правда, может, если неловко с ним обращаться, боковое открывание дверцы не гарантирует от ожога. Зато выпускаются обширным рядом типоразмеров, от самых маленьких. Но цены явно не русские: самый дешевый СНОЛ меньше чем за 30 000 руб. не найти.

Из отечественных моделей «квартирной» мощности хорошо расходятся МИМП и «Накал», 2 правых поз. на рис. Они дешевле ПМ, купить б/у рабочую за 8-9 тыс. руб. вполне реально. Однако камеры их, похоже, изготавливаются методом спекания керамического порошка, поэтому для регулярной эксплуатации десятилетиями эти печки не предназначены. Впрочем, для эпизодического использования в домашней мастерской вполне подходят.

Еще следует упомянуть израильскую печь специально для керамики Shenpaz. Для налаженного кустарного производства при стабильном сбыте это неплохой вариант. Хотя стоит немало, от $3000, но изделия выходят одно в одно. Shenpaz охотно берут дантисты, он стоит намного дешевле «Фокусов» и пр., а работает так же хорошо.

Автоматика с температурно-временными задачами

Существует три типа автоматики для закалочных печей. Стоимость организации управления печью повышается вместе с комфортом использования. Простейший вариант — простейший термостат с термопарой в качестве датчика температуры. Это устройство просто будет поддерживать заданную температуру с гистерезисом около 30–50 °С. Время выдержки контролируется вручную, как и момент достижения температурной точки.

Более продвинутая автоматика разрабатывается специально для электрических печей. Термоконтроллеры типа Autonics TCN4 обладают функцией пропорционального регулирования мощности, обеспечивая регулируемый гистерезис вплоть до 1 °С. Также прибор оснащён дополнительными функциями, такими как сигнализация о достижении заданной температуры. При желании канал сигнализации можно использовать для активации реле выдержки времени, установленного последовательно с термостатом.

Наиболее продвинуты в этом плане устройства автоматики для печей типа «Профиль-М». Они отличаются не только встроенными силовыми реле, но также возможностью более гибкой настройки. В таких контроллерах предустановлен таймер, а также есть возможность настраивать термообработку со сложным температурным профилем, последовательно задавая длительность промежутков времени, в которые должна поддерживаться определенная температура.

рмнт.ру

Как работает муфельная печь

В продаже можно встретить различные муфельные печи для обжига, которые отличаются по конструкции, размеру и типу работы. Для термообработки металла используют промышленные модели. Их можно разогревать до 1750 градусов. Мастера металлургии не рекомендуют разогревать печи до большей температуры. В противном случае нагревательный элемент быстро выйдет из строя.

Принцип работы муфельной печи заключается в том, что заготовку помещают в муфель. Он разогревается до закалочной температуры, которая поддерживается на одном уровне определённое количество времени (в зависимости от используемого материала).

Устройство и схема

Печи для закалки металла — это простая конструкция, которая состоит из нескольких основных элементов:

1. Металлический корпус. Изготавливается из жаростойкого металла. Оптимальная толщина листов — 2 мм.
2. Теплоизоляция. Чтобы сделать теплоизоляционный слой, можно использовать шамотный кирпич. Если применяется другой материал, он должен выдерживать температуру не менее 1200 градусов.
3. Наружная изоляция. Для этого используется слой огнеупорного кирпича, который выкладывается за металлическим корпусом.
4. Нагревательный элемент. Он может работать на газу или от электричества. Для мастерской можно использовать газовую горелку. В электрических моделях используются специальные спирали, изготавливаемые из фехраля или нихрома. Нихром подходит лучше. Оптимальная толщина проволоки — 1 мм.

Чтобы управлять печью, устанавливается специальная панель, на которой расположены регуляторы температуры и термометр.

Печи-трубы

Для электропечи-трубы достаточно большого диаметра (скажем, из корпуса плавкой вставки) дадим прежде всего рецепт обмазки нагревателя. Состав – тот же, что и для корпуса газовой печи, но, во-первых, глину замешивают до густоты хорошей сметаны или жидкого творога. Во-вторых, наполнителя-теплоизолятора (асбест, вермикулит) дают 4-5 объемных относительно глины частей.

Следующий момент – намотка спирали. На коренной (начальный по ходу обмотки) конец трубы туго, вплотную друг к другу, мотаем 5-10 витков нихрома и туго-натуго схватываем их металлическим хомутом и винтом с гайкой и пружинной шайбой (гровером). «Уши» хомута должны быть удлиненными и с отверстиями для подвода тока и теплоотвода; об этом см. подробнее ниже, в разделе о мини-печи.

Далее мотаем в 2 провода: рядом с нихромовым укладываем медный того же диаметра. На конце обмотки делаем токосъем и закрепляем хомутом, как описано выше. Теперь снимаем медь и приступаем к обмазке. Обмазку наносим слоем в 4-12 мм, как раствор ляжет. Затем – неделя сушки, часовой прогон на половинной мощности (напряжение – в 1,4 раза меньше номинального!), и окончательная сборка печи, аналогично описанной ниже.

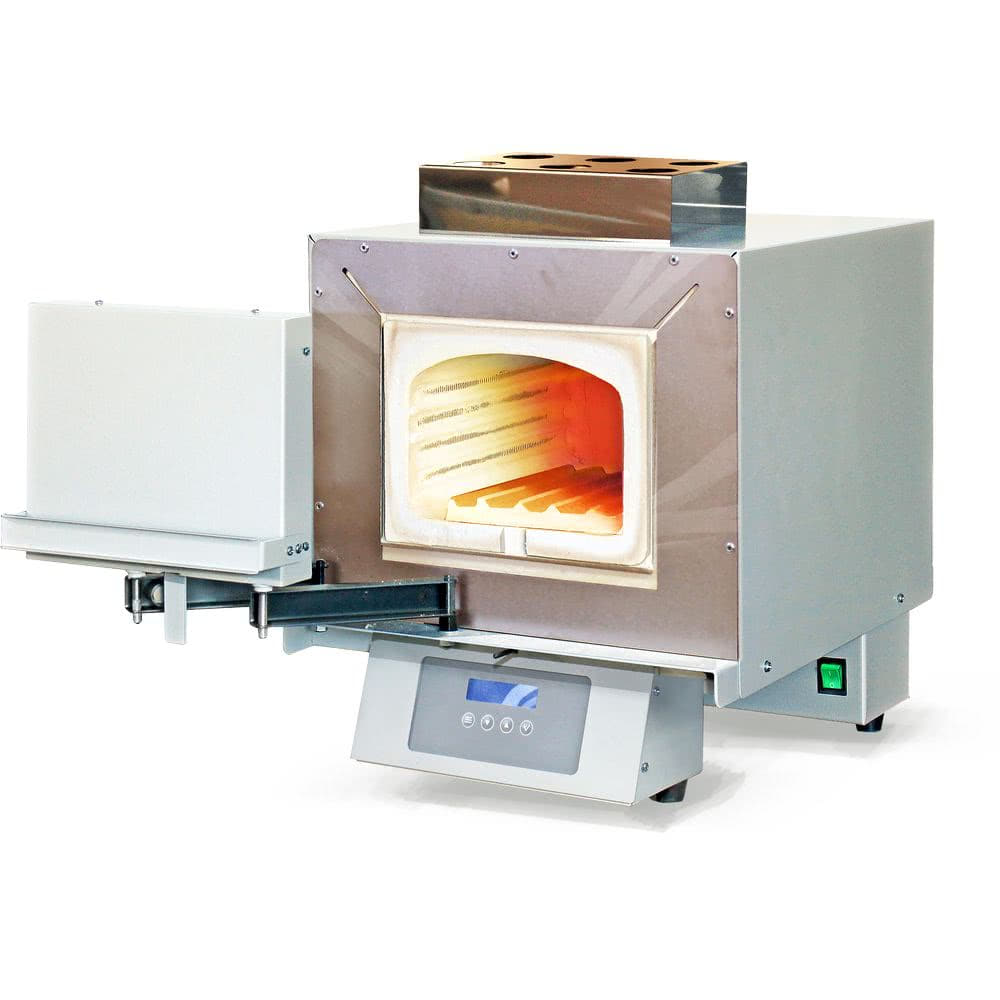

Конструкция муфельной печи

Основу муфельной печи составляет изолированная от источника тепла камера нагрева, то есть муфель. Сам муфель – это полая оболочка прямоугольной формы. Оболочка чаще всего является керамической, а иногда шамотной. Но могут использоваться и другие материалы.

В крупносерийном производстве используются печи со съемным муфелем. В данном случае после нагрева материала до определенной температуры муфель извлекается и отправляется охлаждаться в другое место. Вместо него в печь загружается другой муфель, с новой заготовкой внутри, цикл термообработки повторяется.

Касательно электрических печей, то муфель обмотан снаружи тепловым нагревательным элементом. Это может быть проволока или лента из вольфрама, молибдена, различных жаростойких сплавов.

Сам нагревательный элемент обычно защищается отдельно. Он просто замазывается жаростойким цементным раствором, образуя с муфелем единую конструкцию. Между муфелем и наружным корпусом печи обязательно предусматривается пространство, которое заполняется негорючей минеральной ватой. Слой изоляции предотвращает нагрев печного корпуса до опасно высокой температуры.

Управляет температурным режимом электроника. На панель управления выносится регулятор температуры. В муфельных печах продвинутого класса имеется LCD-экран.

Самостоятельное изготовление

Если нет возможности отыскать старую духовку, то придется воспользоваться листовым металлом и электросваркой. По требуемым размерам с помощью болгарки вырезаются из листа металла стенки нашего будущего изделия. Чтобы упростить процесс, печь делают цилиндрической формы. Тогда полоска металла сворачивается в цилиндр и сваривается одним швом.

Металлический круг будет служить одним торцом, а с другой стороны несколько позже установится дверца. Конструкцию необходимо усилить, а для этого придется наварить несколько уголков на места соединения стенок цилиндра и круга.

Сгибаем лист металла в цилиндр

Изнутри стенки получившегося цилиндра обшиваются базальтовой ватой. Этот материал выбран неслучайно. Предельная температура при контакте с открытым огнем составляет 1114°С градусов, материал обладает плохой теплопроводностью, что в данных условиях нам просто необходимо, а также является безопасным для здоровья человека даже при критических температурах.

Грани шамотного кирпича обрабатываются болгаркой таким образом, чтобы в сечении он представлял собой трапецию. Из таких элементов можно составить своеобразное огнеупорное кольцо.

Создание огнеупорного кольца

Так как грани получатся под разными углами, а разбирать конструкцию придется, то рекомендуется на каждом кирпиче поставить порядковый номер. Уложив кирпичи на ровную поверхность так, чтобы внутренние грани «смотрели» вверх, сделайте неглубокие прорези под небольшим углом, в эти прорези будет вставлена спираль. Канавки должны изолировать витки спирали друг от друга и обеспечить распределение нагревательного элемента по всей активной зоне. Теперь снова потребуется собрать кирпичи в кольцо и стянуть их проволокой или хомутом.

Подготовленную спираль укладывают в канавку, а концы ее выводят наружу, где будут монтироваться соединительные клеммы. Кольцо со спиралью представляет нагревательный элемент печи.

Укладка спирали

Цилиндр с базальтовой ватой устанавливается торцом на горизонтальную плоскость. На дно его помещается шамотный кирпич, чтобы защитить круглую стенку от воздействия высокой температуры. Внутрь вставляется нагревательный элемент, и все пустоты заполняются жаростойким клеем. На высыхание устройства потребуется несколько дней. За это время можно придумать и изготовить дверцу для печи. Чем плотнее она будет закрывать топку, тем дольше будет служить самодельная спираль. Построенная своими руками муфельная печь способна плавить драгоценные металлы, обжигать глину, плавить некоторые металлы.

Для того, чтобы производить обжиг глиняных изделий небольшого размера в домашних условиях можно изготовить более простой вариант печи. Он состоит из электроплитки с открытым нагревательным элементом и керамическим горшком подходящего размера. Класть деталь непосредственно на спирали нельзя, поэтому под нее подкладывают шамотный кирпич и сверху накрывают горшком.

Материалы для создания печи

Вакуумные печи

Практически все современные печи оснащены вакуумной системой, которая способствует качественной обработке сырья. Основным элементом данной системы является вакуумный насос, нагнетающий вакуум и создающий давление внутри рабочей камеры. Вспомогательным устройством, помещённым внутрь вакуумной печи для термообработки, является вентилятор, благодаря которому жар равномерно циркулирует по всей камере и способствует равномерному накалу всего содержимого вакуумной печи.

Следовательно, каждая промышленная индукционная печь (или любая другая вакуумная печь) по-своему будет полезна металлургическому предприятию или литейному цеху, поэтому выбирая себе такое устройство следует определить, какие материалы будут подвергаться обработке и, какое количество сырья нужно перерабатывать ежедневно. Однако многие предприятия устанавливают сразу несколько установок, работающих по разным принципам, чтобы в случае необходимости можно было выполнять объём работы больше или меньше запланированного.

Разновидности муфельных печей

Муфельные печи подразделяются по типу нагрева:

• Электрические муфельные печи — являются разновидностью камерных электрических печей сопротивления.
• Газовые муфельные печи.

По защитному режиму обработки:

• Воздушные: нагрев в воздушной среде (общее назначение).
• С защитной газовой атмосферой: нагрев в специальной газовой среде (водород, аргон, гелий, азот, восстановительные газы, азотирующие газы и др.).
• Вакуумные: нагрев в вакууме.

По конструкции:

• Вертикальной загрузки (горшковые).
• Колпаковые (с отделением от пода).
• Горизонтальной загрузки (простые).
• Трубчатые (поверка термопар).

Чтоб купить муфельную печь для начала нужно определиться для каких целей она будет использоваться, какого размера заготовки, либо химические образцы в ней будут нагреваться и до какой температуры.

Размер и температура нагрева рабочей камеры, очень важен т.к. от этих двух параметров во многом зависит цена.

В данное время на рынке существует много муфельных печей с самыми разными названиями:

• лабораторная муфельная печь;
• муфельная печь ювелирная;
• стоматологическая муфельная печь;
• промышленная муфельная печь;
• учебная муфельная печь.

Из всего многообразия, не всегда можно выбрать муфельную печь по заданным параметрам и за приемлемую цену.

По этому, постараемся разобраться, что объединяет все эти муфельные печи и в чём их отличия.

Лабораторная муфельная печь

Лабораторная муфельная печь — используют в лаборатории и проводят в ней, множество различных испытаний с материалами: термообработка (нагрев, закалка, обжиг) аналитических работ, лабораторные химические анализы с максимальной точностью нагрева и контроля заданной температуры, поэтому их покупают с программным управлением и температурой нагрева от 1100 градусов.

Ювелирная муфельная печь

Муфельная печь для ювелиров, используют для плавки драгоценных металлов, поэтому её можно отнести к категории, профессиональные плавильные ювелирные печи.

Чаще всего приобретают, ювелирные муфельные для плавки, серебра, золота и платины.

Чтоб выбрать подходящую плавильную ювелирную, для плавки таких металлов, нужно исходить из температуры плавления золота, серебра, платины и т.д.

При работе с драгоценными металлами в печи ювелирной, не нужно экономить на стоимости и купить ювелирную печь с 30-ю программами контроля температуры, PID (ПИД) автоматического управления.

В отличии от лабораторной муфельной, муфельную печь ювелирную, нужно выбирать немного по другим техническим параметрам.

Ювелирная муфельная печь, должна быть с размером рабочей камеры, максимум 200×200×200 мм и температурой нагревая, не более 1200 градусов цельсия.

Так как, ювелир работает с небольшим количеством драгоценного металла и нет смысла переплачивать за большой объём рабочей камеры.

Стоматологическая муфельная печь

https://youtube.com/watch?v=GkyR3lkgRsQ

В стоматологии, муфельная печь, чаще всего используется для сушки, обжига, прогрева (ортопедическая стоматология).

Муфельные печи для керамики, чаще всего покупают для стоматологии с температурой нагрева от 1100 до 1200 градусов цельсия. С размером рабочей камеры от 100×100×100 мм до 200×200×200 мм.

Для такой специализации, подойдёт муфельная печь с небольшим объёмом рабочей камеры, от 100×100×100 мм до 200×200×200 мм но можно и больше.

Промышленная муфельная печь

Отличия промышленных муфельных печей от всех остальных это размер рабочей камеры, не меньше 200×200×200мм и температура нагрева рабочей камеры 1400 градусов до 1750 градусов (можно нагревать и выше но при нагреве до 1800 градусов быстро приходит в негодность нагревательный элемент).

В данном случае, цена муфельной складывается не от размера рабочей камеры, а от температуры нагрева.

На промышленных производствах, стараются использовать муфельные печи с максимальной температурой и комплектацией т.к. деятельность таких предприятий очень обширна и эти агрегаты выполняют очень много функций, практически эксплуатация таких печей идёт по всем параметрам.

Учебная муфельная печь

Если вам понадобилась учебная муфельная печь, предназначенная для отжига, закалки и обжига то вам подойдёт муфельная печь с максимальным нагревом рабочей камеры 1100 градусов и со стандартным размером рабочей камеры 100×100×100 такие печи обычно называют «мини муфельная печь» либо «маленькая муфельная печь».

Чтоб выбрать муфельную печь, нужно учитывать каких знаний вы хотите достичь при работе с муфельной печью.

Муфельные печи бывают самые разные от простых (на уровне пользования бытовой микроволновой печью) до сложных муфельных печей, управления которыми осуществляется через персональный компьютер или ноутбук.

Виды и условия обработки сырья

Основные способы обработки материалов в самодельной камере — это:

• Обжиг керамики
• Закалка металлических изделий
• Плавка цветных металлов

Обжиг керамики

Процесс получения готовых керамических изделий связан с обжигом заготовок из сырой глины и последующим покрытием их глазурью. В домашних условиях сделанная муфельная печь своими руками может производить обжиг сразу нескольких экземпляров посуды и других поделок

В термообработке важно выдержать ровный режим нагрева камеры. Теоретически обозначить точные временные рамки обработки материала при определённой температуре невозможно — это достигается практическим путём

Материалы из глины, помещаемые в домашнюю муфельную печь для обжига, делят на 3 группы:

Фарфор

Высохшую глину подвергают термообработке в два этапа. Первичный обжиг производят в интервале от 800 0 С до 1000 0 С. Глина набирает прочность и обретает пористость. Затем её окунают в ёмкость с глазурью. Повторный обжиг осуществляют при разных температурах, в зависимости от назначения:

• натуральный фарфор — 1400 0 С
• столовый — 1350 0 С
• сантехнические детали — 1250 0 С

Фаянс

Применение тугоплавкого сырья при обжиге практически не образует жидкой фазы. Для созревания черепка изделия его обрабатывают при температуре 1200 — 1250 0 С. Повторная термическая обработка с нанесённой глазурью производится при нагреве 900 — 1000 0 С. Если требуется нанести роспись, то в третий раз возвращаются к первичному уровню температурного режима.

Майолика

Используют красные тугоплавкие глины. Термообработка требует точного соблюдения режима нагрева. При нагреве 950 0 С получаются рыхлые непрочные изделия. При нагреве 1050 0 С, сырьё спекается в непригодную, плотную стекловидную массу. Чтобы точно выдержать степень нагрева 1000 0 С, необходимо встроить в камеру термопару с подсоединением печи к цифровому дисплею.

Повторный процесс обработки глазурованных материалов производят при температуре 900 — 950 градусов.

Закалка режущих металлических изделий

Упрочнение режущих поверхностей стальных инструментов путём термообработки называют закалкой металла. Закаливание металлических изделий делали люди с древних времён. Суть процесса заключается в обжиге металла до получения изменения структуры кристаллической решётки (полиморфное преобразование).

Металл доводят в нагревательной камере до раскалённого состояния при температуре 750 −850 0 С. Следует отметить, что некоторые марки стали закаляют в условиях более высокого нагрева, в пределах от 1250 до 1300 градусов. Затем печь для закалки освобождают от раскалённых изделий, которые после подвергают резкому охлаждению в масляной среде или в воде. Таким образом добиваются повышения твёрдости металла.

https://youtube.com/watch?v=xgFjQsOafBY

Данный процесс важен для упрочнения режущих поверхностей стальных инструментов (ножей, свёрл, зубил, фрез и прочего). Закалку (отпуск) лучше производить в масляной среде. При отпуске раскалённого металла в воде, его поверхность покрывает масса пузырьков пара, что замедляет процесс.

Как правило, закалке подвергают готовые инструменты или заготовки из нержавеющей стали. Для этих изделий обычно не требуется закалочная камера большого объёма, поэтому лучше всего для этого подходит муфельная печь из предохранителя. Описание создания такой конструкции будет дано ниже.

Плавка цветных металлов

Муфельную печь удобно использовать для плавки цветных металлов, но к олову и свинцу это не относится. Температура их плавления настолько низка, что достаточно воспользоваться газовой горелкой бытовой кухонной плиты.

Для того чтобы расплавить такие металлы, как медь, бронзу и латунь, потребуется нагревательная ёмкость. Жидкую массу металла получают в тигле, которую затем заливают в специальные формы. Домашние мастера льют различные элементы декора светильников, мебели, статуэтки и многие другие поделки.

Температура плавки цветных металлов:

• медь — 1080 0
• бронза (в зависимости от марки) — от 930 0 до 1140 0
• латунь в пределах от 880 до 950 градусов

https://youtube.com/watch?v=0C2czhAhcKM

https://youtube.com/watch?v=ABWK3hD9f1E

Методы закалки металла

Чтобы провести термическую обработку металла, обязательно нужна печь для закалки. В зависимости от того, какой сплав или однородный материал используется и какие конечные характеристики нужно получить, используют разные методы нагрева и охлаждения:

1. Ступенчатая обработка. Деталь разогревается в термической печи для закалки металла, затем опускается в охлаждающую жидкость. Выдерживается в ней до тех пор, пока не остынет вся заготовка. Далее деталь перемещают в другую охлаждающую жидкость, температура которой выше чем у первой. Так металл будет охлаждаться медленнее, а с заготовки снимется закалочное напряжение.
2. Изотермическая обработка. Изначально заготовка разогревается до закалочной температуры в печи. Далее мастер перемещает её в охлаждающую жидкость, разогретую до 200–300 градусов. Заготовка должна определённое время остыть в охладителе.

Что это такое?

Назначение муфельной печи — создание высоких температур для термической обработки материалов:

Источником тепловой энергии у муфельных печей является электричество или газ. Первый вариант удобнее с практической точки зрения, но гораздо затратнее в финансовом отношении — во время работы электрические муфельные печи расходуют большое количество электроэнергии.

Мнение эксперта
Левин Дмитрий Константинович

Газовые модели обходятся дешевле, но требуют подведения топливных коммуникаций, соблюдения правил эксплуатации газовых приборов и прочих административно-технических норм. Поэтому, большее распространение получили промышленные и лабораторные муфельные печи, работающие на электрической энергии.

Конструкция

Муфельная печь состоит из нескольких элементов, соединенных в единую конструкцию:

• внешнюю часть печи представляет корпус (кожух). Это прочный, обычно металлический короб, образующий емкость для размещения внутренних элементов печи, а также несущий дверцу с запорным устройством;
• слой теплоизоляции. Это важный элемент, по степени значимости сопоставимый с источником тепловой энергии. От качества и рабочих показателей теплоизоляции зависит КПД печи, способность сохранять тепло и общая работоспособность всей конструкции. Теплоизолятор, как правило, состоит из двух слоев — основного (топка из шамотного кирпича) и дополнительного (слой базальтовой ваты или перлита);

В муфельных печах советского производства часто использовался дополнительный слой изоляции из асбестового полотна. Сегодня такая изоляция не используется, так как при нагревании асбест активно выделяет канцерогены, крайне опасные для людей.

нагревательный элемент. Используют спирали из нихромовой проволоки (сплав хрома и никеля, толщина 1-2 мм), свободно переносящей сильный нагрев и не перегорающей в течение длительного времени.

Существуют разные конструкции муфельных печей:

• горизонтальные;
• вертикальные;
• колпаковые;
• трубчатые.

Эти разновидности отличаются друг от друга только конфигурацией топки и способом загрузки, общий принцип работы у всех моделей одинаков.

Порядок расчета электронагревательного элемента

Спираль самодельной муфельной печи изготавливают, как правило, самостоятельно. Для того, чтобы получить эффективное и работоспособное устройство, необходимо выполнить предварительный расчет.

Он преследует две цели:

1. Создание мощной и эффективной печи, способной решать поставленные задачи.
2. Возможность работы на имеющихся электросетях, отсутствие перегрузок и вызванных этим проблем.

Для выполнения расчета необходимо выяснить, каков ток отсечки у электрощитка. Часто для печи проводят отдельную линию, минуя УЗО для домашних бытовых приборов. В любом случае, надо выяснить, какую мощность может выдержать линия, чтобы не оставить без электричества всех соседей.

Мощность печи выбирают исходя из объема нагревательной камеры:

По данным этой таблицы можно определить, какую мощность спирали следует использовать для имеющегося размера. Величину камеры надо определить для себя самостоятельно, исходя из характера предполагаемых работ. Необходимо сразу подсчитать мощность, умножая объем камеры на показатели таблицы. Если мощность оказывается чрезмерно высокой и невозможной для действующих сетей, размеры уменьшают.

После этого надо вычислить силу тока. Используется формула:

I = P / U

• Где I — сила тока;
• P — мощность (расчетная);
• U — напряжение сети (220 В).

По результатам можно вычислить сопротивление нихромовой спирали:

R = U : I

• Где R — искомое сопротивление;
• U — напряжение (220 В);
• I — сила тока (расчетное значение).

Этот расчет можно выполнять для однофазной сети. Если нужно выполнить трехфазное подключение, и самостоятельный расчет кажется слишком сложным, рекомендуется воспользоваться онлайн-калькулятором, который несложно найти в сети по соответствующему поисковому запросу.

Результаты расчета с помощью калькулятора вполне корректны, но, для большей уверенности, можно проверить полученные данные, продублировав расчет на другом калькуляторе.

Мнение эксперта
Левин Дмитрий Константинович

Вместо нихрома может быть использована фехралевая проволока, которая несколько отличается по своим показателям

Во время использования калькулятора необходимо обратить внимание, для какого типа проволоки производится расчет.
