Обвязка винтовых свай

Содержание

Назначение обвязки

Технология строительства каркасного дома достаточно проста, однако всё равно в ней необходимо учитывать некоторые важные нюансы

Например, важной задачей является обвязка фундамента (нижняя обвязка каркасного дома) и верхняя обвязка, со стороны крыши, которую, кстати говоря, легко сделать и своими руками

Если сделать обвязку тех же винтовых свай неправильно, то каркасная конструкция начнёт относительно быстро разрушаться, что существенно сократит срок службы всего дома. А замена обвязки и стойки, на которую осуществляется её крепление, обойдётся весьма дорого, да и для того чтобы сделать всю работу своими руками понадобится большое количество времени.

Обвязка фундамента и кровли осуществляется, в первую очередь, для того, чтобы укрепить конструкцию каркаса и сделать её более надёжной. Обвязка нижняя из бруса и верхняя имеют немного различные функции, однако конструкционный принцип у них один и тот же.

Так вот, нижняя обвязка осуществляет крепление конструкции нижней части дома к основанию фундамента, равномерно распределяя нагрузку по всему его периметру

Она является такой же частью фундамента, как, например, и ростверк, причём не важно, идёт речь о винтовых основаниях или о столбчатом фундаменте: крепление осуществляется одинаково и там, и там

Верхняя же служит для объединения внешних и внутренних стен здания в единое целое. Она осуществляет равномерное распределение нагрузки между стенами и перекрытиями здания. Перед тем, как делать подобные работы своими руками, нужно чтобы фундамент был полностью готов.

Нижняя обвязка закрепляет нижнюю часть дома к фундаменту, равномерно распределяя нагрузку по всей его площади.

Необходимость обвязки

Довольно часто начинающие домашние мастера задаются вопросом о том, нужна обвязка винтовых свай или нет. Дело в том, что фундамент на сваях — это конструкция из опор, которые углублены в грунт. Их установка может быть осуществлена максимально тщательно, но даже в этом случае они не будут отвечать требованиям прочности и надежности. При таких условиях пол поможет перекоситься при эксплуатации дома, а вот обвязка не позволит потерять основанию свою прочность, делая его долговечным и надежным.

Обвязка — это соединение и крепление между собой столбов конструкции. Для этого следует использовать максимально крепкие стройматериалы. Например, брус позволяет получить прочное основание, которое будет способно претерпевать внушительные нагрузки.

Выбор дерева для нижней обвязки и первого венца

С выбором дерева вопрос достаточно прост – это лиственница. Тот, кто может себе позволить сделать нижний венецдачного домика из этого дерева будет избавлен от дальнейших проблем с его долговечностью. Дело в том, что лиственница, даже находясь полностью в воде, со временем становится только крепче. Об этом свойстве лиственницы знали даже строители Венеции. Сваи домов этого города, который почти полностью находится в воде, сделаны как раз из лиственницы и служат уже сотни лет.

Правила устройства и обработки нижней обвязки и первого венца

Если найти лиственницу для укладки первого венца садового домика не удается, то для других пород дерева стоит обратить внимание на основные правила устройства венца и его обработки, к которым относятся следующие

  • гидроизоляция от фундамента;
  • отсечение атмосферной влаги с помощью отливов;
  • обработка поверхности антисептическими препаратами;
  • обработка торцов.

Гидроизоляция фундамента – половина успеха

Одним из главных требований при укладке первого бревна или бруса на фундамент садового, дачного домика или бани, является гидроизоляция этого бревна от верхней части фундамента. Обычно строители применяют для этой цели рубероид, но его срок службы не превышает 5 лет и долговечность нижнего бревна или бруса при такой изоляции вызывает обоснованные сомнения. Лучшим вариантом для этой цели будет Техноэласт или Унифлекс, или их более экономичный вариант – Бикрост. Срок службы этих многослойных покрытий намного превышает срок службы рубероида.

Вторая задача, которая стоит перед строителями дома, состоит в отсечении атмосферной влаги непосредственно от места касания нижнего бревна или бруса и фундамента. В случае неприятия таких мер, гидроизоляция бревна от фундамента просто теряет смысл. Решение этой проблемы трудностей не несет, достаточно поставить широкие отливы по всему периметру дачного домика или бани.

Отдельно остановимся на привычке многих строителей подкладывать под нижний венец мох. Антисептические его свойства известны давно и кажется, что его применение в данном случае оправдано. Однако при этом упускается из вида трубчатая структура мха и его же свойство набирать внутрь себя влагу из атмосферы в дождливые периоды года. Автору видится, что данное его свойство перечеркивает его положительные качества, и применение мха для дополнительной изоляции бревна или бруса от фундамента, видится не совсем оправданным.

Подготовка основания оголовков

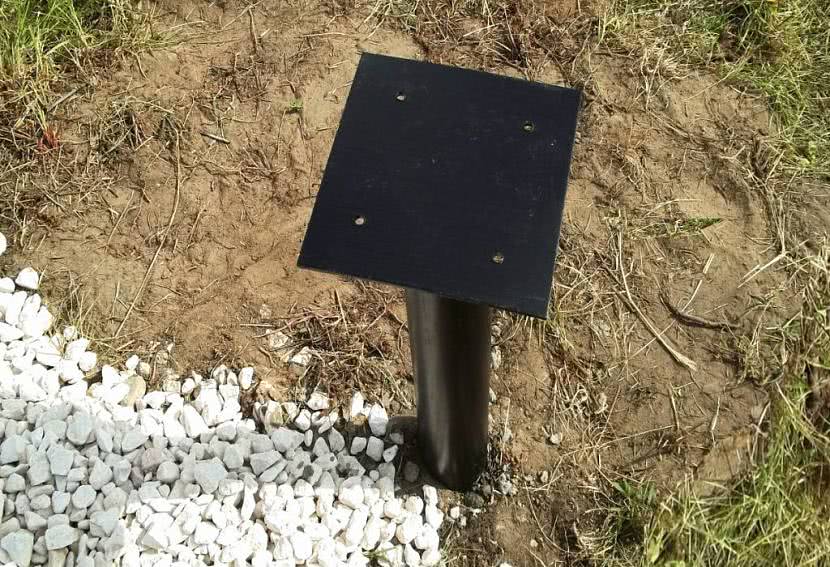

Для удобства последующих строительных процедур верхушки свай оснащаются специальными квадратными пластинами (оголовками) размером 250х250 см.

Их необходимо соответствующим образом подготовить:

Просверлить несколько отверстий (обычно – 3-4 штуки). Они облегчают процедуру крепления деревянной обвязки сантехническими саморезами. Размер шурупов – 10х120 мм.

Для крепления обвязки на оголовках проделывают отверстия для саморезовИсточник svaybur.ru

Провести гидроизоляцию оголовков рубероидом или инновационным битумным материалом. При вырезании кусков на каждый оголовок делают запас по 20 мм на сторону: это облегчает фиксацию.

Благодаря гидроизоляционным прокладкам обеспечивается защита для деревянных элементов обвязки от разрушающего воздействия влаги. Ее источником является конденсат, образующийся на холодной металлической поверхности во время температурных колебаний. Необходимо предпринять все возможные усилия, чтобы древесина всегда оставалась сухой.

Гидроизоляционная прослойка между подошвой оголовка и брусом препятствует проникновению сконденсированной влаги на обвязку. Это заметно увеличивает срок ее службы и предотвращает гниение. Для недопущения сдвигания гидроизоляционных полотен подошву оголовка намазывают битумной мастикой.

Гидроизоляция между оголовком и брусом обязательна, иначе, из-за воздействия влаги, обвязка может быстро «износиться»Источник stroy-dom-pravilno.ru

Как сделать обвязку из бруса для свайного фундамента

Обвязка из бруса для свайного фундамента — распространенный вид. Обеспечивает конструкции прочность достаточную, чтобы выдержать вес каркасной, щитовой постройки в 1-2 этажа. Если здание планируется в 3 этажа, много весит (из-за материала стен, вроде керамического кирпича, газобетонных блоков), лучше использовать швеллер, двутавровую, железобетонную балки.

Виды обвязки

Есть четыре вида обвязки:

  1. Железо-бетонной литой лентой
  2. Двутавром из металла
  3. Металлическим швеллером
  4. Деревянным брусом. Подвид — ростверк с собранными в пакет обрезными досками.
  1. Гидроизоляция рубероидом от прямого контакта с навершием колоны. Это не позволит влаге (конденсату) накапливаться в данном месте, вызывать гниение
  2. Брус должен быть заранее обработан противопожарными составами, средством от гниения.
  3. Прикреплять брус к оголовку нужно сантехническими болтами, дублировать скобами. Подробности процесса хорошо видны на приведенных иллюстрациях
  4. Если длины бруса не хватает, его сращивают с другим, под этим местом должна быть еще одна свая
  5. Максимальное расстояние между сваями — 250 см, минимальное — 50 см

Обвязка свайного фундамента

Система свай представляет собой комплекс вертикальных стволов, погруженных в грунт.

Для дальнейшего строительства требуется горизонтальный элемент, соединяющий опоры между собой и служащий опорной линией для стен дома.

Этот элемент называется обвязкой или ростверком. Он выполняет важнейшую функцию — объединяет группу отдельных стволов в комплекс, делая свайное поле единой опорной системой.

После погружения в грунт внешние части свай обрезают, контролируя их высоту для получения ровной горизонтальной плоскости по всем опорным точкам. Затем на верхние части устанавливаются специальные колпаки — оголовки, оборудованные горизонтальными площадками и полками для монтажа обвязки.

Ростверк обычно повторяет план первого этажа дома, т.е. конфигурацию несущих стен.

Однако, для большей равномерности распределения нагрузок и устойчивости свай устанавливаются дополнительные поперечные или диагональные балки, увеличивающие жесткость связки отдельных опор и дающие дополнительное усиление несущим линиям.

В результате добиваются конструкции, при которой отдельно стоящих опор нет, все они включены в объединенный комплекс свайного поля.

Преимущества винтовых свай

В отношении веса каркасных домов железобетонные винтовые сваи обладают избыточной несущей способностью, поэтому нецелесообразно переплачивать за дорогие конструктивные элементы и аренду оборудования для их вкручивания. Металлические винтовые сваи намного проще в монтаже и способны удерживать вес каркасного сооружения.

Положительные характеристики винтовых свай, которые обуславливают их широкое применение для строительства каркасных домов:

  1. Дешевизна.
  2. Простой монтаж.
  3. Быстрое возведение.
  4. Разнообразие моделей.
  5. Достаточная несущая способность.
  6. Ремонтопригодность.
  7. Возможность строительства на склонах.

Какие выбрать?

В зависимости от геологических условий и особенностей проектной конструкции выбирают модель винтовых свай. Определяющие характеристики опорных элементов:

  • ширина лопасти;
  • диаметр столба;
  • длина трубы;
  • тип наконечника;
  • толщина металла.

Для каркасных домов с несущей нагрузкой 5–9 т используют винтовые сваи диаметром 108 мм и толщиной трубы 4-5 мм. Вес построек в несколько этажей может достигать 14 т, тогда выбирают стержни с размером сечения – 133 мм. В большинстве случаев подходят сваи со стандартным размером лопастей – 250–300 мм.

Как рассчитать?

На какую глубину закручивать винтовые сваи? Минимальная глубина закладывания свай рассчитывается исходя из уровня промерзания почвы. При этом наконечник опоры должен упираться в твердый несущий пласт. Для этого на этапе геологических исследований анализируют состав почвы и высоту слоев.

Например, в преобладающей части московского региона глубина промерзания грунта равна 1,5 м, тогда как в северных – этот показатель составляет 2,4 м. Это значение принимается за глубину фундамента.

Высота свай рассчитывается исходя из таких показателей, как:

  • высота снежного покрова зимой;
  • температурный режим в помещении;
  • уровень подземных источников;
  • вероятность подтопления;
  • тип рельефа на участке.

Минимальна высота свай – 20 см, но на практике этот показатель редко опускают ниже 30 см. уровень цоколя подбирают индивидуально в зависимости от исходных условий.

Определяясь с моделью силового элемента, выбирают сваи с запасом по длине минимум в 0,5 м, чтобы было удобно выровнять высоту фундамента по горизонтали. Чаще всего для строительства каркасных домов используют стандартный типоразмер опор – 108х300х2500 мм.

Как рассчитать расстояние между сваями? Шаг между ближайшими силовыми элементами рассчитывают, основываясь на потребности в опорах. Сваи обязательно устанавливают в местах, где сооружение оказывает максимальную нагрузку на почву: под углами и точками пересечения несущих стен.

Если расстояние между столбами превышает 3 м, то посередине устанавливают промежуточные опоры. Рекомендованный шаг для винтовых свай – 1,5–2,5 м.

Способ повязки швеллером

Отличие технологии обвязки швеллером от методики установки профилированной трубы состоит в отсутствии стандартных оголовков.

Швеллер устанавливается широкой стороной кверху, образуя горизонтальную площадку по всем балкам обвязки.

В остальном порядок действий аналогичен технике установки профильной трубы.

Обычные размеры швеллера м для свай диаметром до 108 мм (для них используют швеллер 160 мм).

Сварные соединения дополнительно фиксируются болтовыми соединениями с помощью «косынок».

Сварку должен производить профессиональный квалифицированный специалист, имеющий допуск к работам с ответственными конструкциями. Гидроизоляцию обвязки выполняют традиционными обмазочными материалами или защитными полимерными покрытиями.

Конструкция винтовых свай, их достоинства и недостатки

Винтовые сваи под дом изготавливают из металлических труб. Одному из концов трубы придают коническую форму, на втором — делают отверстия для рычагов, применяемых для ввинчивания сваи в грунт. Нижний конический конец трубы герметически обваривают, к нему крепят лопасти. В комплект поставки входят оголовки для крепления балок обвязки фундамента (ростверка). Поверхности покрывают антикоррозийными составами.

Применение винтовых свай дает следующие преимущества по сравнению со столбчатыми и ленточными основаниями:

  • Снижение стоимости фундаментов до 30%
  • Сокращение сроков строительства до двух дней
  • Стены можно возводить сразу после обвязки свай (в случае применения бетонных фундаментов необходимо ждать месяц до полного твердения бетона)
  • Возможность строительства на слабых грунтах с высоким уровнем подземных вод, на участках со сложным рельефом
  • При ввинчивании свай почва не разрыхляется, а спрессовывается, что повышает его несущую способность, при этом за счет значительной площади поверхности лопастей уменьшается давление на грунт и повышается устойчивость к влиянию сил морозного пучения
  • Отсутствие земляных работ

К недостаткам относятся:

  • Подверженность металла коррозии при разрушении защитного слоя
  • Необходимость тщательного утепления полов
  • Трудности, возникающие при строительстве подвала
  • Невозможность применения на скальных и каменистых грунтах

Винтовые сваи обладают следующими характеристиками:

  • Диаметр — 56 — 325 мм
  • Длина — 1,5 — 9 м
  • Диаметр лопасти — 250 — 800 мм
  • Толщина стенок трубы — 3 — 12 мм
  • Срок службы — от 60 лет

Для фундаментов под каркасные дома часто применяют сваи диаметром 108 мм, имеющие следующие характеристики:

  • Длина — 2,5 м
  • Толщина стенки — 4 мм
  • Диаметр лопасти — 30 см

При достаточной нагрузочной способности до (10 тонн) они, в отличие от более толстых свай, могут ввинчиваться в грунт вручную.

Установка одной сваи занимает 20 — 35 минут. При необходимости трубы наращивают с помощью муфт, закрепляемых сваркой.

Усиление арматурой

Обвязывать основание здание можно стальной арматурой. Для этого используется сварочный аппарат. Арматуру складывают в виде сетки и прочно скрепляют сваркой. В строительстве редко используется данный метод, поскольку после сварочных работ сталь утрачивает свою высокую техническую прочность. Арматура может стать более гибкой и спровоцировать появление деформаций.

Альтернативой сварочным работам является ручной метод стальной обвязки. Арматуру связывают прочной проволокой и фиксируют специальными крюками. Проволокой обвязывают участки стыков, её прочно закручивают. Вместо проволоки можно применить специальные крепежи, которые не закручиваются.

Обвязка свайного фундамента

Система свай представляет собой комплекс вертикальных стволов, погруженных в грунт.

Для дальнейшего строительства требуется горизонтальный элемент, соединяющий опоры между собой и служащий опорной линией для стен дома.

Этот элемент называется обвязкой или ростверком. Он выполняет важнейшую функцию — объединяет группу отдельных стволов в комплекс, делая свайное поле единой опорной системой.

После погружения в грунт внешние части свай обрезают, контролируя их высоту для получения ровной горизонтальной плоскости по всем опорным точкам. Затем на верхние части устанавливаются специальные колпаки — оголовки, оборудованные горизонтальными площадками и полками для монтажа обвязки.

Ростверк обычно повторяет план первого этажа дома, т.е. конфигурацию несущих стен.

Однако, для большей равномерности распределения нагрузок и устойчивости свай устанавливаются дополнительные поперечные или диагональные балки, увеличивающие жесткость связки отдельных опор и дающие дополнительное усиление несущим линиям.

В результате добиваются конструкции, при которой отдельно стоящих опор нет, все они включены в объединенный комплекс свайного поля.

Варианты обвязки

Обвязка свай брусом

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

  1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
  2. На сваи монтируют оголовки.
  3. Выполняют гидроизоляцию материала.
  4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
  5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
  6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
  7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

  1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
  2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
  3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
  4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

  1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

    На фотографии прекрасно видно гидроизоляцию оголовка от обвязки, а также лежень.

  2. Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
  3. На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
  4. Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

  1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
  2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
  3. Балки приваривают друг к другу и к оголовкам свай.

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

  1. Столбы свай выставляют на один уровень.
  2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

    Готовая деревянная опалубка на бетонных сваях.

  3. Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
  4. Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
  5. Металлический каркас приваривают к сваям и заливают опалубку бетоном.

Как правильно выбрать материал обвязки

При выборе материала для обвязки свай, прежде всего, нужно руководствоваться проектом постройки и просчитать заранее нагрузку на фундамент. Самостоятельно произвести эти расчеты невозможно, слишком велика вероятность ошибки и, как следствие – неправильный подбор материала, что может сказаться на прочности здания.

Если конструкция дома проста и нет необходимости привязываться к определенному материалу, то лучше всего купить брус. Его установка доступна самому непродвинутому строителю, и этот материал отлично сохраняет тепло.

Выбирая брус в магазине, следует полностью исключить пиломатериал со следами гнили или грибка. Также недопустимы трещины, сколы, нежелательны даже глубокие царапины.

Древесина должна быть хорошо просушена, иначе в процессе эксплуатации ее может «повести». Как правило, для выполнения обвязки свайного фундамента выбирают брус с сечением 15×15 см и больше. При покупке нужно учесть запас в размере 10-15 % от рассчитанного количества, поскольку предстоит еще подгонка.

Как правило, для ростверка используют деревянный брус, металлический швеллер или же можно обвязать сваи двутавром. Каждый из этих материалов имеет свои преимущества, как и недостатки.

Обвязанный брусом фундамент

К примеру, фундамент, обвязанный металлическим уголком, выдержит более мощные стены. А использование для обвязки бруса исключает применение сварочного аппарата. Да и справиться с таким видом работ под силу непрофессионалу. Недостаток метода состоит в том, что возводить на таком фундаменте можно лишь деревянный или щитовой дом.

Если по расчетам предполагается обвязка винтовых свай швеллером, то приобретать нужно только новый прокат, с заранее определенным размером сечения.

Обвязка швеллером

Металлическую обвязку можно выполнить швеллером, профильной трубой нужного размера или двутавровой балкой. Все соединения в такой обвязке выполняются при помощи сварочного аппарата.

Если винтовые сваи обвязывают швеллером, то его укладывают на оголовки свай таким образом, чтобы в разрезе профиль выглядел в виде буквы П. Именно такое положение материала способно выдержать большие нагрузки.

При необходимости сделать монтаж бетонного ростверка допускается укладка швеллера на оголовок горизонтальной частью. В этом случае внутри прокладывается арматура и заливается бетон.

Точно также делают бетонный ростверк и при обвязке свай двутавром, разница лишь в том, что на такое основание можно устанавливать самые тяжелые стены.

Обвязанные швеллером сваи

Металлическая обвязка трубой или швеллером закрепляется на оголовках с помощью кольцевого шва. После сварочных работ металлические элементы ростверка обрабатываются грунтовкой. Перед тем, как делать монтаж стен, между трубой обвязки и будущей стеной прокладывается рулонная гидроизоляция.

Самостоятельная обвязка брусом

Монтаж обвязки винтовых свай брусом можно сделать самостоятельно. На первом этапе предстоит пропитать материал специальными растворами – антисептиком и антипиреном, которые защитят древесину от плесени и возгорания.

После обработки с помощью лазерного уровня следует проверить, находятся ли оголовки свай в одной плоскости. Если есть расхождения – подрезают соответствующую сваю и переваривают оголовок. В конечном варианте оголовки должны располагаться в виде перевернутой буквы П.

Следующий шаг – прокладка гидроизоляции. Для этой цели используют рубероид или же полиэтиленовую пленку и битум.

Процесс непосредственно обвязки начинается с угловых элементов конструкции: под прямым углом саморезами соединяют два первых бруса. Далее укладка деревянных деталей происходит впритык друг к другу с помощью скобок или металлических пластин. Места соединения брусьев нужно утеплить джутовой лентой.

Более надежным и долговечным считается метод двойной обвязки. Основное отличие от первого способа заключается в том, что первый уровень укладывают брусьями сечением 200 мм, а второй – 100-150 мм. Для укладки второго уровня нет необходимости прорезать специальные пазы для монтажа лагов.

Как продлить срок эксплуатации обвязки?

Если вы используете брус: покупайте древесину хвойных пород или лиственницу. После обработки специальными составами этот материал в разы увеличивает свое сопротивление воздействию влаги и грибковым заболеваниям. При правильной гидроизоляции срок эксплуатации таких брусьев может быть вечным.

Если вы используете металл: после проведения сварочных работ, швам обязательно нужна обработка антикоррозийными составами, ведь заводское покрытие в процессе сварки было нарушено. Таким образом, вы надежно защитите ростверк от ржавчины.

Технология соединения и наращивания бруса

Длина деревянного бруса (и цельного и составного) редко соответствует расстоянию между свайными оголовками. Для того чтобы подогнать балки под размеры фундамента, их приходится разрезать или сшивать между собой

Осуществляя наращивание бруса, необходимо соблюдать одно важное правило

Стыки досок не нужно делать висячими. Стыкуйте доски на оголовках свай.

Сращивать брус на оголовках свай тоже нужно правильно. Если выполняется сращивание цельного бруса, то на двух соседних балках делаются запилы. На одной балке запиливается верхняя половина бруса, на другой – нижняя. После этого оба бруса соединяются в замок. Такое соединение называется «соединением в полдерева».

На первый взгляд все выглядит предельно просто

Но существует важное правило соединения двух элементов одной несущей балки: на оголовок сваи в точке соединения несущих балок должны опираться оба соседних бруса, а не один. Для начала приведем пример неправильного соединения

Площадка опоры балки на оголовок (в месте стыка двух прогонов) должна иметь длину не менее 90 мм. На рисунке балки в месте соединения “зарезаны”. У одного «зарезана» верхняя половина, у другого – нижняя. Если брус опирается на оголовок сваи только “зарезанной” частью, то его рабочее сечение следует принимать сечением лишь этой части. Если же брус опирается на оголовок полностью (не менее 90 мм по длине), то все правильно: обвязка будет работать, как цельный брус.

Прогоном в данном случае является несущая балка в обвязке каркасного дома.

Это правило также применимо и к угловым соединениям обвязки. Вот примеры правильных примыканий бруса.

Ленточное основание

Обвязка нужна не только для свайно-винтовых и столбчатых фундаментов, но и для ленточных оснований, так как к бетону трудно прикрепить стеновой брус, щиты или бревна. В качестве промежуточного звена между материалом дома и фундамента выступает обвязка. Сам пиломатериал крепится к бетону на закладную арматуру, которая устанавливается при заливке фундамента.

Установка деревянной обвязки на ленточное основание:

  1. Поверхность фундамента должна быть строго горизонтальной и ровной. Разница поверхности ленты по высоте должна составлять + / 1 см, поэтому неровности заливают тонкой стяжкой, а меньшие перепады регулируют деревянными подкладками;
  2. Поверхность железобетонной ленты необходимо гидроизолировать. Для этого используют битум, рубероид или толстую полиэтиленовую пленку. Материал укладывают или наносят в 2-3 слоя;
  3. В брусе сверлятся отверстия диаметром на 1-2 мм больше, чем диаметр анкеров, залитых в тело бетонной ленты. На каждый анкер надевается резиновая прокладка и широкая стальная шайба, предохраняющая дерево от деформирования при затягивании резьбы;
  4. Обвязочный брус укладывается на гидроизоляционный слой, чтобы анкера попали в отверстия. Друг с другом брус соединяется «в чашу» или «в лапу»;
  5. Поверх шайб накручиваются гайки, а в точках соединений бруса шпильки не обязательны;
  6. После монтажа пояса обвязки начинается сборка стен дома.

Нижняя обвязка фундамента брусом

На рубероид для большей надёжности я положил обрезки битумной черепицы, хотя это совсем необязательно.

Брус для обвязки я предварительно обработал антисептиком «Сенеж Био длятяжелых условий». Брус обвязки выкладывается по всему периметру фундамента. Все соединения делаются вполдерева и закреплены гвоздями 120 мм. В углах соединения усилены металлическими уголками, прибитыми гвоздями 60 мм. Длина стен 7,5 м и 9м, поэтому обвязка под каждой будущей стеной состояла из двух брусьев,соединенных вполдерева. Для усиления этого соединения использовались металлические пластины, прибитые гвоздями 60 мм. Для крепления к фундаменту обвязка надевалась на вмурованные в угловые сваи штыри (диаметр 10 мм) и фиксировалась сверху гайкой.

Столб с гидроизоляцией из гибкой черепицы Крепление бруса на штырь Столб, покрытый битумной мастикой Угловой столб Соединение в углу Соединение вполдерева Подкладки Отверстия под крепления обработаны антисептиком более интенсивно

Основные трудности при устройстве обвязки:

  • сваи под каждой будущей стеной не всегда оказывались расположенными по одной прямой (ошибки при разметке или при заливке);
  • не все сваи были на одном уровне от земли (то ли они осели после заливки, то ли это тоже ошибка разметки), поэтому приходилось делать подкладки между сваей и обвязкой, чтобы обвязка встала ровно. Уровень я контролировал по пузырьковому уровню;
  • если при сверлении брусе отверстия под штырь крепления держать дрель неровно – проблем с надеванием бруса на штырь не избежать: приходилось переделывать отверстие, рассверливать или расковыривать его.

На обвязку сверху укладывается доска 150мм х50мм плашмя с перекрытием мест соединения бруса. Это нижняя часть каркаса стены первого этажа, по сути это тоже нижняя обвязка, на неё будут устанавливаться стойки каркаса. Доска была антисептирована и прикреплена к брусу гвоздями 120 мм с шагом примерно 500 мм.

Затем на уже полностью собранную обвязку укладывались лаги пола. Для лаг была использована доска 200мм х 50 мм, сечение также подбиралось при помощи строительного калькулятора. Лаги укладывались с шагом 600мм (между центрами досок) и фиксировались гвоздями к обвязке (так мы их просто наживили). На полученное основание был переложен весь стройматериал для каркаса.
