Печь для казана из автомобильных дисков своими руками

Содержание

Оборудование площадки под печь

Печь под казан внутри дома может быть установлена только при соответствии помещения следующим требованиям:

  • площадь помещения составляет не менее 16 м2,
  • по периметру печи на расстоянии 40 см не должно быть деревянных или легко воспламеняемых материалов, это касается и расположения наружных или внутренних стен дома,
  • при строительстве кирпичной или глиняной печки потребуется заливка отдельного от здания фундамента в соответствии с весом конструкции и несущих характеристик грунта,
  • под печью и над ней не должны находиться несущие элементы дома: стропила, балки перекрытия, обвязки и т. д.,
  • основа под печь должны быть ровной и иметь необходимую прочность (не прогибаться под её весом),
  • необходимо обеспечить достаточный приток свежего воздуха в помещение: естественным путём через окна или принудительно с использованием системы вентилирования.

Мангал из колесных дисков

Можно назвать много причин, почему стоит изготавливать мангал из старых колесных дисков. Это не только легкое и удобное в переноске приспособление. Вдобавок вам будет легко поддерживать требуемую температуру благодаря свободному доступу воздуха.

Наверняка не у одного владельца возникало желание изготовить самодельный мангал из колесных дисков. Поэтому сегодня существует немало вариантов изготовления этого приспособления. Чтобы у вас не возникло больших трудностей с изготовлением, рассмотрим самую простую конструкцию, собрать которую можно, имея минимальный набор материалов. Всё, что необходимо сделать – уложить на нижнее отверстие диска стальной лист или иной материал, который отыщется в вашем хозяйстве.

Но при всех своих достоинствах мангал подобной конструкции обладает определенными минусами:

  • Низкий уровень посадки плоскости для приготовления пищи;
  • Если приспособление будет стоять на земляной поверхности, то тяги для поддержания огня будет недостаточно и он может погаснуть.
  • Небольшой объем топочной камеры.

Мангал такого исполнения столь же удобен в использовании, как и обычная походная подставка под шампуры из кирпича. Этот вариант вас не разочарует, если вы будете использовать его нечасто. В остальных случаях вам стоит задуматься о создании более надежного и удобного мангала.

Как сделать мангал из колёсных дисков?

Чтобы изготовить мангал, который выдержит более активную эксплуатацию, вам нужно приготовить два колесных диска и небольшой набор инструментов и материалов:

  • Сварочный аппарат и комплект электродов;
  • Болгарку;
  • Профильную трубу длиной 1 м;
  • Крепежные элементы — болты и гайки;
  • Проволоку;
  • Одежду для индивидуальной защиты — перчатки и маску.

Сам процесс изготовления мангала из двух автомобильных дисков очень прост. Для наглядности опишем его в виде последовательных этапов:

  1. Берем первый диск и вырезаем, используя болгарку или газовый резак, крепежную площадку. Затем диски нужно приварить по кругу друг к другу. Это нужно сделать так, чтобы на дне конструкции оказалась оставшаяся перегородка из первого, обработанного диска.
  2. Теперь нам нужно сделать дверцу. Для вашей печки она не помешает, с ее помощью вам будет легче поддерживать огонь. Вы в любой момент можете подкладывать новые порции топлива, не снимая блюдо с мангала. Но чтобы всё сделать максимально аккуратно, сперва вам следует наметить границы дверцы, нанеся их на боковую поверхность колесной печи. Рекомендуется располагать дверцу на 2–3 см выше дна. Примерно по центру прямоугольника, которым вы изобразили дверцу, будет проходить сварной шов. После нанесения разметки начинаем вырезать отверстие для дверцы, а по завершении этой операции необходимо зашлифовать края выреза. Далее, берем болты и на одной из боковых сторон прямоугольника сооружаем петли, чтобы дверца могла легко открываться. К дверце привариваем гайки, с помощью которых можно будет навесить ее на болты, которые предварительно нужно установить на корпусе. В завершение этого этапа необходимо изготовить ручку для дверцы. Для нее нам потребуется дополнительный болт. Его нужно приварить в паре сантиметров от края на стороне, противоположной от петель.
  3. Теперь нужно заняться изготовлением ножек мангала. Вам будет легче пользоваться печью, если вы оснастите ее ножками длиной 60–80 см. Однако вы также можете выбрать для себя другие подходящие размеры. Ножки можно сделать из профильной трубы: для этого ее нужно разрезать на три равных куска определенной длины. После этого дело остается за малым — отрезки нужно приварить к корпусу печи на равном друг от друга расстоянии. Чтобы каждая ножка была наклонена под одинаковым углом, старайтесь иx устанавливать с упором в бортик и перегородку. Если вы это сделаете, то конструкция будет более устойчивой вне зависимости от точки соприкосновения с поверхностью.
  4. Завершающим шагом изготовления самодельной печки является создание ручек для удобного перемещения мангала. Лучше всего их установить в центре конструкции по бокам от дверцы. Сперва нанесите границы ручек, затем приварите к корпусу гайки и проденьте в них ручки, которые можно изготовить из толстой проволоки 8 мм.

https://youtube.com/watch?v=vR8imsvSOC4

Поэтапная инструкция строительства кирпичного казана

Теперь рассмотрим как делать печь для казана из кирпича. Сначала выбираем соответствующую площадку. Обычно высота печи не превышает 80–85 сантиметров. В русской печи она намного больше: 180–200 сантиметров. Поэтому наша конструкция может обойтись без фундамента.

Выравниваем площадку, изготавливаем металлическую опалубку. Для этого можно воспользоваться 10 см арматурой. Все заливается бетоном. Полученное горизонтальное основание, на которое будет устанавливаться печь, нужно проверить строительным уровнем. Никакие перекосы не допускаются. Площадка обычно делается высотой 5–10 см.

Печь под казан из кирпича несложная работа, поэтому если захотите заказать, то это обойдется не сильно дорого.

Как сделать буржуйку из колесных дисков?

Буржуйка из колёсных дисков будет переносной, что очень удобно, так как использовать такую конструкцию можно по мере необходимости в не только в гараже, но и в других помещениях. Она может устанавливаться как в горизонтальном, так и в вертикальном положении. Обе модели обладают высокой теплоотдачей, а отличаются друг от друга только наличием колосников и расположением дымоотводной трубы.

Материалы

Для сооружения буржуйки желательно использовать части от колёс легковых или грузовых автомашин малой грузоподъёмности. Диски от грузового многотоннажного автомобиля слишком массивные, буржуйка из них получится громоздкой и тяжёлой. В такой конструкции будет сложно обеспечить герметичность соединений при стыковке отдельных элементов.

Кроме самих дисков для сборки печи своими руками потребуются и несколько дополнительных материалов:

  • пруты арматуры диаметром 20 — 24 мм;
  • стальной уголок;
  • листовой металл толщиной 4-5 мм;
  • термостойкая краска;
  • несколько болтов и гаек;
  • труба диаметром 100 — 150 мм и толщиной стенки не менее 5 мм.

Инструменты

Комплект инструментов, необходимый для сооружения буржуйки из автомобильных дисков, должен состоять из:

  • сварочного агрегата и электродов;
  • болгарки (УШМ) с набором зачистных и отрезных дисков;
  • дрели;
  • газового резака;
  • наждачной бумаги;
  • кисти;
  • кувалды;
  • молотка;
  • измерительных и разметочных приспособлений: мела или маркера, рулетки и линейки

Для защиты поверхности тела и глаз от вредных излучений сварочной дуги, искр и брызг работать нужно в специальном обмундировании, укомплектованном брезентовым костюмом и рукавицами, закрытыми ботинками, головным убором под щиток, щитком сварщика и очками.

Пошаговая инструкция

Схемы устройства разных моделей печей-буржуек из дисков автомобильных колес

Чертёж вертикальной модели буржуйки из 4-х колёсных дисков

При самостоятельном изготовлении печи из дисков нужно соблюдать следующую последовательность действий:

  • вырезать у всех четырёх дисков центральную часть болгаркой вместе со ступицами;

    Этап 1

  • изготовить из листовой стали две круглые пластины, диаметр которых должен соответствовать размеру дисков;
  • прорезать небольшой квадратный проём для поддувала на боковой поверхности, а из отделённой части металла изготовить дверку. Она надевается на приваренные к корпусу болты и закрепляется гайками. Для удобства пользования дверцу снабжают металлической ручкой и щеколдой;

    Этап 2

  • стенки двух дисков сварить между собой. Дно нижнего диска закрыть металлической пластиной и приварить к ней ножки из металлического уголка или арматуры;

    Этап 3

  • сварить между собой два оставшихся диска и закрыть верхнюю часть кругом из листовой стали;

    Этап 4

  • вырезать проём для топки нижнем диске этой части печи и установить дверцу, аналогично поддувальной дверки;

    Этап 5

    Этап 7

  • соединить все части корпуса в единую конструкцию;
  • установить колосник. Для этих целей внутри топочной камеры приварить направляющие из уголка и положить на неё заранее сваренную конструкцию из листовой стали по краям и арматуры посередине. Прутья арматуры нужно располагать так, чтобы расстояние между ними не превышало 2-х см, иначе мелкие дрова будут проваливаться;

    Этап 8

    Этап 9

  • вырезать на верхней поверхности прибора круглое отверстие под дымоотвод;

    Этап 10

  • при желании, вы можете организовать дымоход сбоку, чтобы можно было использовать верхнюю часть буржуйки как варочную поверхность, выглядеть это будет так:

Этап 10 (2)

  • опустить дымоотводную трубу в верхнее отверстие и заварить;

    Этап 11

  • зачистить все неровности и дефекты на поверхности устройства;
  • покрасить готовый прибор термостойкой краской.
  • буржуйка из колесных дисков – готова!

При изготовлении такой буржуйки нужно учитывать, что специальный состав сплава стали колёсных дисков не нормируется для сварочных работ. Поэтому при соединении дисков нужно выполнять следующие правила:

  • за один раз допускается сварка только двух сопряжённых деталей, собирать сразу весь прибор запрещено;
  • после того как образовался шов, детали со сваренными краями нужно оставить в покое примерно на 3 — 5 минут, чтобы произошло рассасывание остаточного внутреннего напряжения;
  • на поверхности сварного шва должна отсутствовать какие-либо видимые дефекты: трещинки, брызги, раковинки или пузыри.

Пошаговое руководство изготовления печи

Воодушевившись тем, что вы самостоятельно сделаете нужную в хозяйстве вещь, и, взяв необходимые инструменты и материалы, можно начинать делать печь под казан.

Свариваем диски между собой

Стоит отметить, что конструкция из алюминиевых колес не подойдет, нужно брать стальные диски в количестве двух штук.

Сначала изготавливаем верхнюю часть печи. Повернув диск крепежной площадкой вверх вырезать болгаркой круг через болтовые отверстия и вытащить середину. В итоге вы получите устойчивую поверхность, куда будет ставиться казан.

Вторым этапом работы будет изготовление низа печки. Диск поворачиваем так, чтобы крепежная площадка была снизу, сверху ставим верхнюю часть печки, которую мы сделали в предыдущем этапе. Сварить два диска между собой по кругу.

Собранная печь из дисков

Чтобы печь можно было топить, в нижней части нужно прорезать отверстие примерно 20 на 12 см. Чтобы конструкция была прочной, сделайте отверстие на два сантиметра выше от нижнего края. Вырезанная часть послужит хорошей дверцей для топочной камеры.

Для устойчивости конструкции, нужно приварить к ней три подножки, длина которых около 20–30 см. В качестве материала можно использовать стальные уголки.

Чтобы печь можно было удобно переносить, по бокам приварите к ней ручки.

Используйте металлическую пластину, чтобы закрывать отверстие в ступице диска на дне печки.

Вот так за несколько часов у вас получится отличная печь из автомобильных дисков, которая хорошо подойдет для приготовления любимых блюд.

Почему идеально подойдут именно колесные диски?

Печи для казана делают не только из дисков. Для изготовления можно использовать металлическую бочку. Но она слишком тонкая, так что сильный огонь может просто прожечь ее стенки.


Чертеж буржуйки из металлической бочки

Самым лучшим вариантом остаются автомобильные диски, которые, возможно, завалялись где-то в гараже. Такая печь под казан помимо низкой стоимости имеет еще массу других преимуществ:

  • материалы для изготовления всегда доступны;
  • автомобильный диск изготовлен из прочной стали достаточной толщины, поэтому печка прослужит долгие годы;
  • автомобильные колесные диски устойчивы к высоким температурам и открытому огню;
  • сталь, из которой изготовлен диск, быстро нагревается;
  • поскольку существуют диски разных диаметров, то конструкцию можно сделать нужного размера;
  • из автомобильных колес можно сделать печь не только для приготовления блюд, но и для обогрева небольших помещений или для растопки бани.

Еще одно весомое преимущество – самодельную печь, можно смастерить без наличия опыта. Из инструментов понадобятся только сварочный аппарат и болгарка.


Печь из колесных дисков

Буржуйка для обогрева гаража из колесных дисков

Предлагаем вашему вниманию третий вариант самодельной печки из автомобильных дисков.

В данном случае для изготовления мини буржуйки потребуется три одинаковых обода от автомобиля.

Конструкция «колесной» печи вертикальная, что очень удобно для небольших помещений. Ее главное назначение — обогрев мастерской и гаража.

Берем первый автомобильный диск и вырезаем в нем середину. Потом крепим ее ко второму диску (основанию печи) — получилось своего рода поддувало. Привариваем к задвижке ручку из металлической полосы.

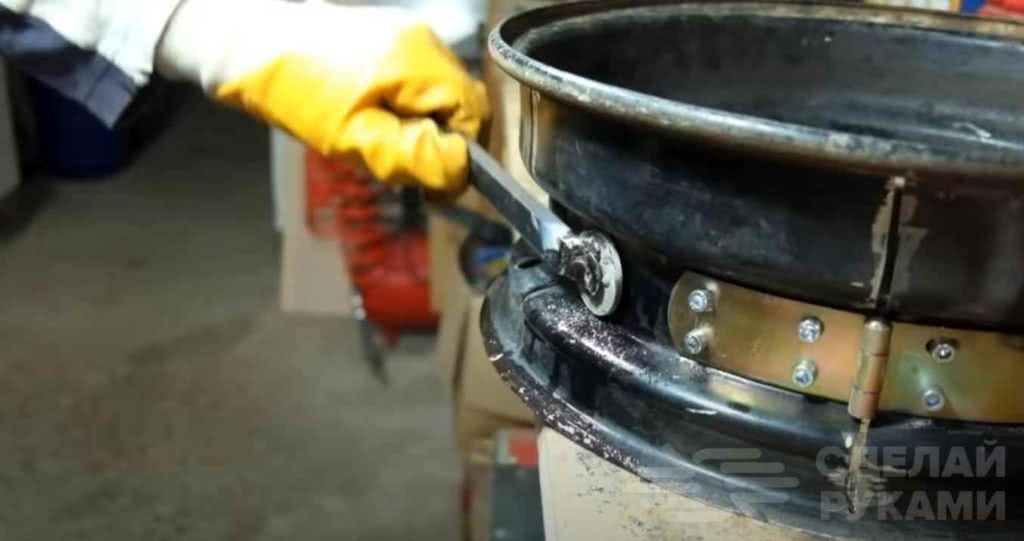

В первом диске вырезаем дверцу, и крепим ее при помощи петель. Свариваем два обода вместе, установив их друг на друга (как показано на фото ниже).

После этого привариваем третий автомобильный диск. Вырезаем в нем отверстие по центру, чтобы приварить трубу для установки дымохода.

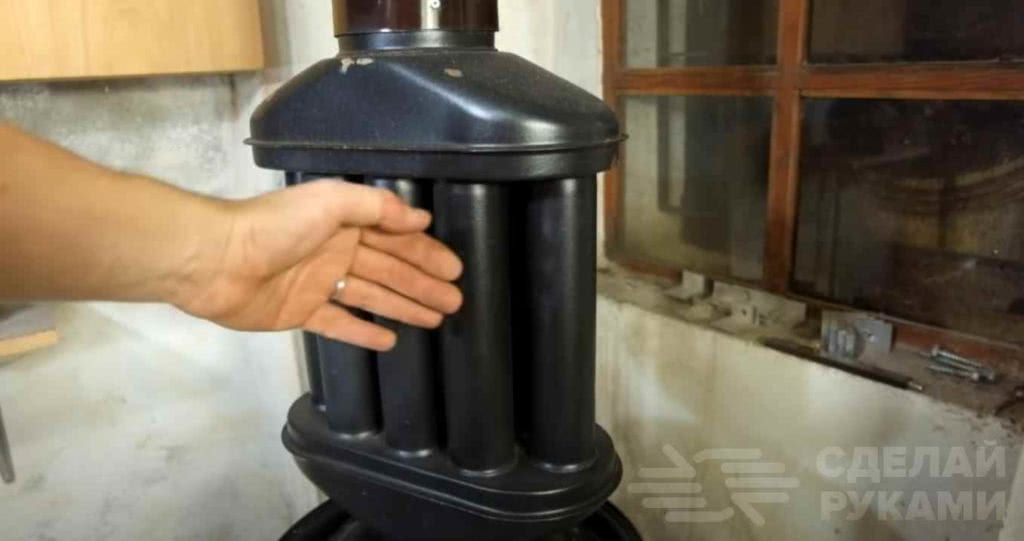

Между трубой и дымоходом мастер установил радиатор — для лучшего обогрева помещения.

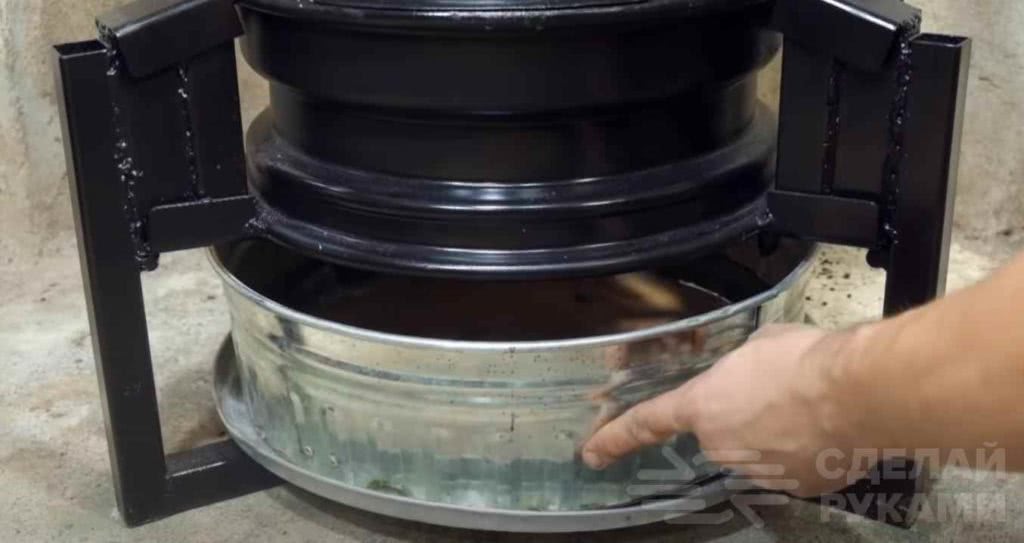

На последнем этапе останется только приварить ножки из профильной трубы. Для сбора золы под печкой устанавливаем металлическую емкость.

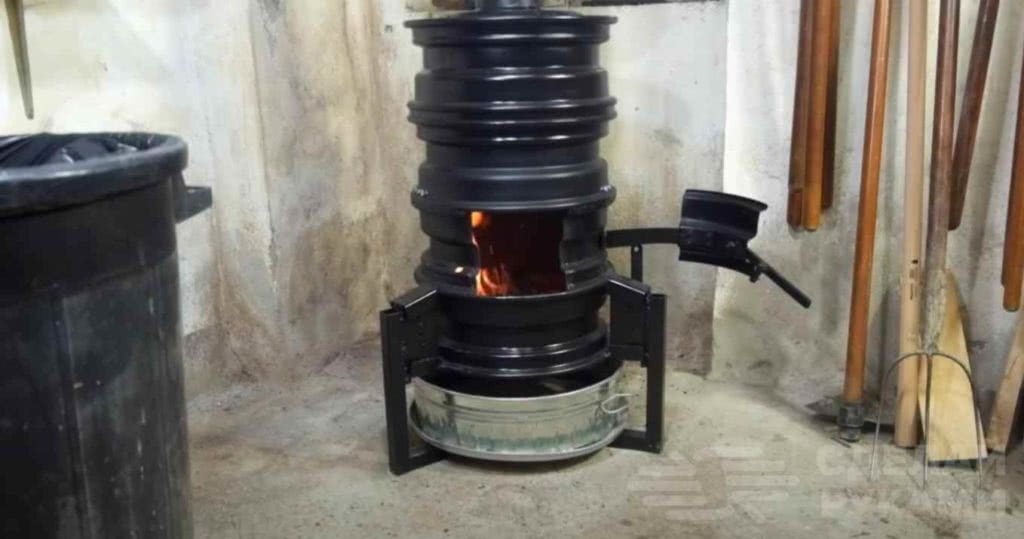

В результате у нас получилась компактная печь для гаража, которая обязательно вам пригодится зимой.

Сваренную конструкцию необходимо будет покрасить термостойкой краской по металлу. Подробности смотрите в авторском видеоролике.

https://youtube.com/watch?v=r3NEBvlS0WU

Еще один вариант

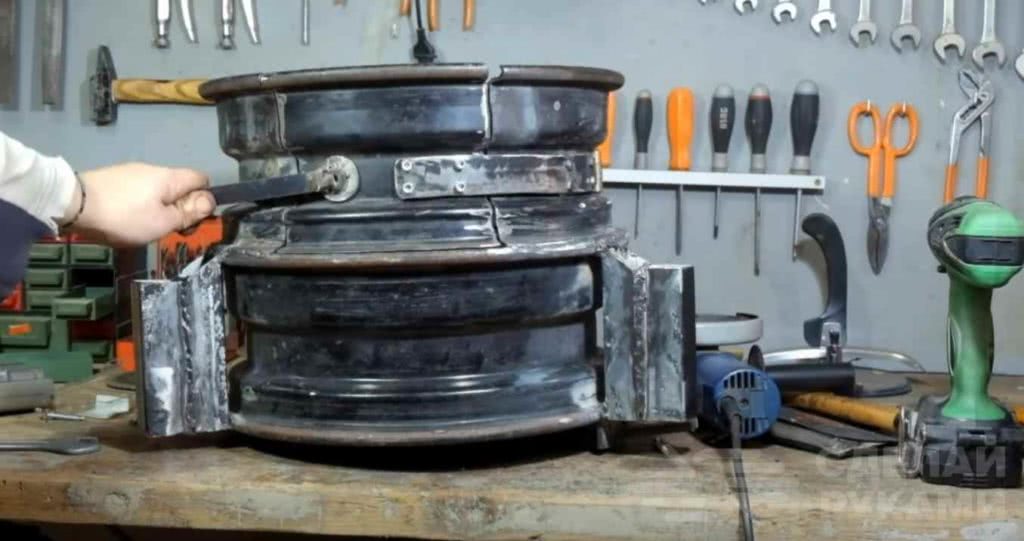

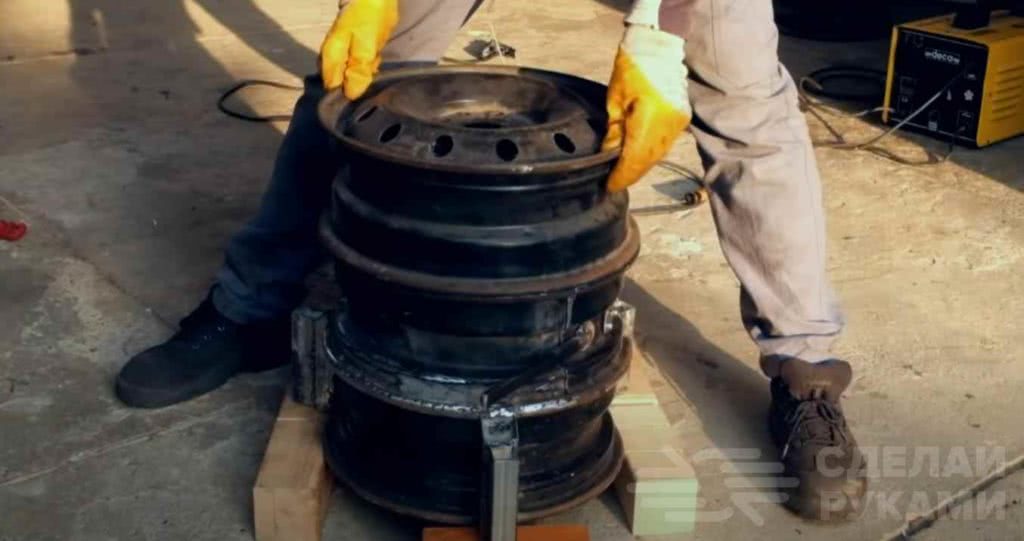

И напоследок хотим поделиться с вами еще одной идеей, как сделать печку из дисков. Причем в данном случае будем использовать не 3 или 4, как в предыдущих вариантах, а целых 5 колесных дисков.

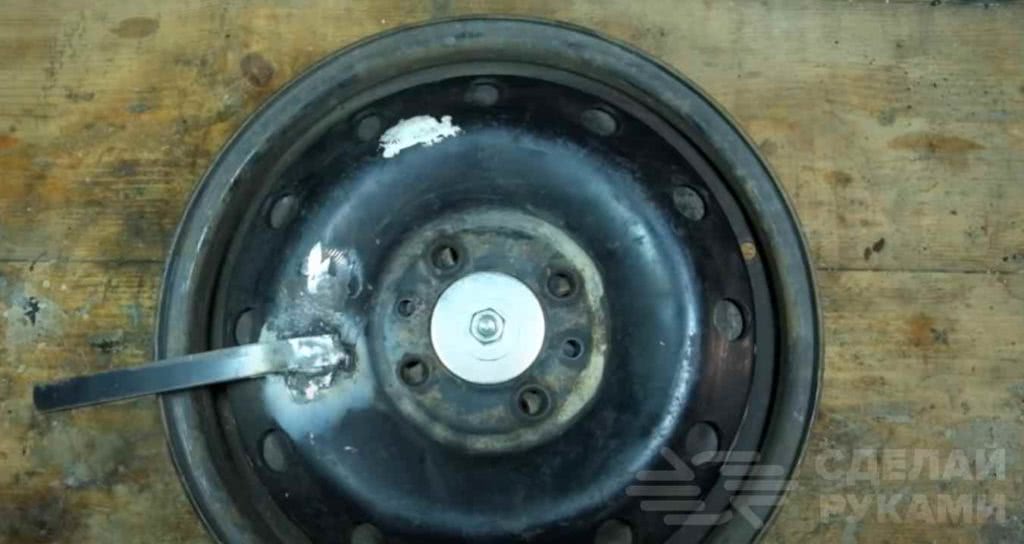

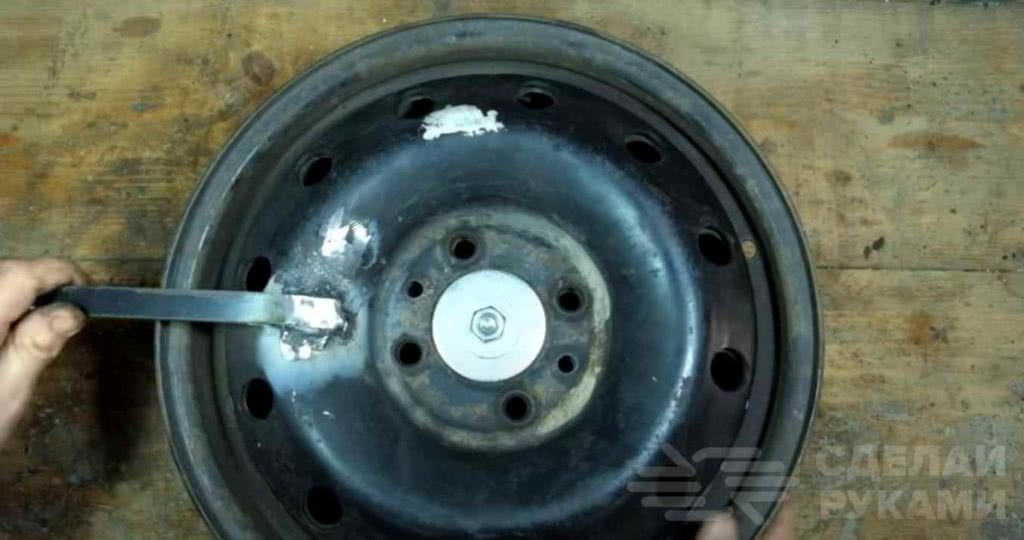

Сначала поверхность ободов нужно зачистить болгаркой. После этого устанавливаем их друг на друга, и надо будет сварить их вместе в цельную конструкцию.

Далее потребуется квадратная профтруба. От нее отрезаем две заготовки нужного размера, затем делаем подрезку под 45 град., стыкуем вместе и свариваем.

В нижнем колесном диске при помощи болгарки вырезаем квадратное «окно» подходящего размера, чтобы можно было вставить профтрубу внутрь буржуйки.

Таким образом, одна часть профиля будет находиться внутри колесных дисков, вторая — снаружи. В ней вырезаем «окошко», и затем ввариваем еще один кусок профтрубы (через него будет выполняться загрузка дров).

Дно буржуйки изготавливаем из листового металла. Вырезаем круг подходящего диаметра и привариваем к основанию первого диска.

Из того же листового металла необходимо вырезать крышку (она будет съемной, поэтому к ней нужно приварить две ручки).

К первому ободу привариваем отвод из круглой трубы для установки дымохода. Зачищаем швы, и красим металл жаростойкой краской.

В результате у нас получилась самодельная буржуйка из автомобильных дисков для гаража.

Из преимуществ данной конструкции стоит отметить ее невысокую стоимость — все детали можно без проблем найти на чермете, и стоят они копейки. А у многих домашних умельцев большая часть материалов имеется в наличии, что еще больше снижает себестоимость печи.

Подробнее о том, как сделать печку из дисков самостоятельно, можно посмотреть в авторском видеоролике.

https://youtube.com/watch?v=wnQ8OOuRjII

Пошаговый алгоритм

Первое, что понадобится для строительства, это пара классических штампованных автомобильных дисков из прочного металла. Размеры дисков следует подбирать под свой казан, может быть подойдет 13 вариант, а может 15, хотя очень крупная конструкция не нужна.


Два штампованных диска белого цвета

На одном из дисков размечаем линию отреза, в аккурат выше круглых отверстий, и срезаем этот круг с помощью сварочного аппарата.


Размечаем линию отреза

Отрезанный круг отлично сгодится как крышка, на которую можно будет поставить кастрюли или чайник, поэтому не спешите ее выбрасывать.


Деталь вырезана

На втором диске необходимо заварить главное центральное отверстие, для чего потребуется небольшой кусок толстого металла.


Готовим сварочный аппарат


Проводим сварочные работы

Затем два диска ставятся друг на друга и при помощи все того же сварочного аппарата соединяются в единую конструкцию.


Процесс выполнения сварки по кругу


Сварка со всех сторон

Получается внушительный шов, который крепко соединяет два диска. Чтобы сделать его более презентабельным, можно доработать его болгаркой, срезая сильно выступающие элементы и обтачивая края.


Сварной шов

Чтобы конструкция устойчиво стояла на необходимом уровне, понадобятся ножки. Ножки можно намертво приварить к мангалу, если вы готовите дачный вариант, а можно сделать конструкцию разъемной. Во втором случае приспособление будет мобильным, его без труда можно будет возить в багажнике машины и при необходимости собирать. В качестве креплений для ножек могут выступить небольшие куски профиля, большего по сечению, чем сами ножки. Эти три детали следует приварить к мангалу с трех сторон (в данном случае изготавливается тренога).


Детали для ножек

Здесь не нужны точные расчеты, вполне достаточно примерно прикинуть равные расстояния и приварить нужные детали ко дну мангала из дисков под одинаковым углом.


Фиксаторы ножек приварены

Ножки так же вырезаем из металла, в частности используем прямоугольный профиль.


Сами ножки, нарезанные из профиля

Стоит примерить ножки, вставив их в заготовленные пазы. Если входить они будут с трудом, следует обработать края деталей болгаркой, а после забить в пазы при помощи молотка.


Ножки установлены

Далее размечаем дверку, которая будет открываться прямо в топку и вырезаем ее по линии.


Размечаем место дверцы

На следующем этапе придется подключить фантазию и инженерные навыки, чтобы создать для дверки достойную петлю. Например, можно сделать ее из одного болта. Необходимо отрезать от него шляпку, затем подобрать две гайки, которые на него накручиваются. Одну гайку следует приварить к дверке, а вторую к стенке мангала. Накрутив болтик на резьбы обеих гаек, получится удобная петля. В качестве ручки можно приварить любую подходящую по размерам железяку.


Дверца вырезана

Можно сделать две петельки, используя все те же болты, здесь вся работа производится на усмотрение мастера.


Вариант изготовления петель

Чтобы было легче транспортировать мангал, следует приварить к нему с двух сторон проушины, ну или хотя бы с одной стороны. Такие импровизированные ручки позволят удобно нести мангал, и при этом не опасаться испачкаться сажей, копотью или грязью.


Привариваем ручки

Для более равномерного выхода дыма, можно сделать четыре равномерных выпила по диаметру диска. На этом работы с очагом по формированию его формы закончены.


Делаем пропилы сверху

Чтобы удалить с автомобильных дисков краску, следует обжечь получившийся мангал со всех сторон. Для окончательной обработки можно использовать корщетку, шкурку.


Снимаем краску подручными средствами

Затем при помощи термостойкой краски необходимо окрасить конструкцию в подходящий цвет. Черный смотрится весьма гармонично.


Окрашиваем в черный цвет

Как видите, сделать мангал под казан достаточно просто, особых хитростей здесь нет. Простая и удобная конструкция позволит установить казан и приготовить плов, а при желании на ней можно сделать шашлык, используя подходящие по длине шампура.


Готовое изделие

Таким простым и нехитрым способом мы создаем отличные условия для отдыха на природе, который сопровождается готовкой вкусной и полезной еды.

https://youtube.com/watch?v=8xUa_uB4-y8

Буржуйка для бани из аксессуаров для колес

Буржуйка для бани из аксессуаров для колес имеет некоторые отличия от других печей. В частности, в ней необходимо организовать емкость для воды. Для создания верхней камеры понадобятся два колесных диска. У них нужно вырезать центральные крепежные пластины посредством болгарки. Остаются только ободки

Важно понимать, что в этом баке будет происходить нагрев воды, поэтому важно добиться герметичности. Оба ободка укладывают друг на друга и сваривают между собой

Сверху готовый бак нужно закрыть подвижной заслонкой или металлической крышкой. Можно побеспокоиться о безопасности и наглухо приварить изделие, оставив маленькое раздвижное отверстие для наливания воды. Осталось сделать только дно камеры, для которого понадобится металлическая пластина.

Это важно! На этом этапе следует проверить конструкцию на герметичность. Для этого бак наполняют водой и осматривают его на предмет протечки

Особое внимание следует уделять прорезям под трубы и швам. При наличии протечки следует обязательно слить воду, высушить бак, а затем устранить щели сваркой

Теперь можно приступать к разработке каменки. Для этого нужно взять два оставшихся колесных диска и вырезать из одного из них сердцевину. Оба изделия устанавливаются друг на друга и свариваются так, чтобы ступица целого диска оказалась посередине. Она будет выполнять функцию своеобразной обрешетки. Сверху полученной емкости нужно насыпать камни. Нижняя часть конструкции станет верхней частью топки.

Желательно отдавать предпочтение камням округлой формы, например диабазу, перидотиту, базальту, жалдеиту, дуниту или габбро-диабазу. Однако подобный материал стоит достаточно дорого. Альтернативный вариант — поискать камни у водоемов. Отдавать предпочтение стоит породам темного цвета, которые имеют неслоистую структуру и хорошую закалку солнцем и влагой.

Далее нужно организовать качественный фундамент. Он должен быть не только прочным, но и огнеупорным. Отлично подходит армированная бетонная стяжка, которую сверху дополнительно облицовывают огнестойким кирпичом. Приступать к созданию нижней части будущей банной печи нужно только после того, как основание просохнет. В это время нужно подготовить красные термостойкие кирпичи (приблизительно 60 штук для конструкции с кладкой 62х62 см). Кирпичи следует уложить квадратом, скрепляя глиной, разведенной водой. Обязательно нужно оставить полость для поддувала, а также отверстие для дверцы. А сверху кладки нужно монтировать решетку колосника.

Осталось только собрать все части конструкции воедино. Металлическую часть нужно соединить с кирпичной, а топку и поддувало закрыть изготовленными дверцами. Далее следует приварить второй отрез трубы к центральному отверстию ступицы и сшить его с верхней частью дымохода (мы проводили его через водяной бак). Потом нужно уложить снизу крупные или средние, а сверху каменки мелкие камешки.

В отдельных случаях возникает необходимость в том, чтобы укрепить конструкцию. В этом помогут металлические швеллеры, которые нужно приварить под небольшим углом к водяному баку и каменке. Саму трубу осталось вывести в дымоход, который обязательно должен быть обложен огнеупорным кирпичом, и закрыть заслонкой. Огромным достоинством такой самодельной печи можно назвать то, что она способна нагреть среднюю по габаритам парную всего за один час.

Вот и все, банная печь готова к эксплуатации. Это буржуйка с трубой, которая позволит существенно сэкономить средства, ведь теперь не будет нужды в том, чтобы покупать готовую конструкцию

Можно обратить внимание и на чертежи, которые позволят сделать более масштабную самодельную печь из отработанных штампованных дисков

Совет! Конструкция всегда получается стандартной, но можно добавить ей оригинальности, красиво украсив. В этом помогут фото тех людей, которые уже успели сделать печь из дисков для казана или для бани. Можно выбрать наиболее подходящий вариант и реализовать его или же пофантазировать и создать свой шедевр.

Особенности конструкции

Одну из особенностей построения печи такого типа мы рассмотрели, перейдем к иным. В подавляющем большинстве случаев печь из дисков компонуется в виде комбинированной. Ключевая причина такого решения — пар полученный от печки, составленной из дисков целиком достаточно жесткий и некомфортный

Для сауны, с ее низкой влажностью это не настолько принципиально, а вот в русской паровой бане на это обстоятельство, безусловно, стоит обращать внимание

Для получения качественного мягкого пара необходимо иметь печь с кирпичной топкой. Диски используются как емкость для укладки каменной засыпки закрытого типа и как насадной водогрейный бак для нагрева воды. Использование открытой каменки весьма ограниченно по причине невозможности сжечь топливо в печи до полного состояния, поэтому фрагменты сажи будут осаживаться на камнях, что вызовет их попадание в атмосферу парной при первой же попытке поддать пару ковшиком воды.

В случае, если соорудить каменную топку возможности нет, то стоит изготавливать полноразмерную печь из грузовых дисков, которые куда более габаритнее легковых и имеют основной посадочный диаметр в районе 20 — 22 дюймов. Для снижения общей высоты и закладки дисковых сегментов конструкцию стоит выполнить с колосниковой решеткой закладного типа, выполненную из стального круга толщиной 6-10 мм по диаметру внутренней посадки и арматурных прутов толщиной 12-16 мм.

В центре круга прорезается отверстие диаметром 150-170 мм на которые вразбежку привариваются арматурные отрезки. Прохода воздуха такой колосниковой решетки достаточно для разгона до мощности 25-27 кВт. При вкладке колосника необходимо обеспечить тепловой зазор в пределах 8-10 мм, под колосниковым отверстием размещается металлический зольник с диаметром порядка 200 мм.

Опять же, принимая во внимание факт образования жесткого пара, в условиях повышенной влажности русской паровой бани, печь такого типа лучше применить для обустройства финской сухопарной сауны. В целом, пошаговую инструкцию по изготовлению печи такого типа можно посмотреть в прилагаемом видео. В целом, пошаговую инструкцию по изготовлению печи такого типа можно посмотреть в прилагаемом видео

В целом, пошаговую инструкцию по изготовлению печи такого типа можно посмотреть в прилагаемом видео.

Любой тип печи для бани, изготовленный своими руками из подручных средств, отличается простотой конструкции и легкостью монтажа. Благодаря компактным размерам колесная банная печь быстро прогревается, поэтому обладает высокой теплоотдачей.

Самодельная печь из дисков обладает рядом преимуществ:

  • доступность и дешевизна строительных материалов;
  • простота изготовления;
  • высокая прочность и долговечность;
  • эргономичная конструкция, не занимающая много места;
  • ускоренный прогрев и высокая тепловая отдача;
  • устойчивость к механическим повреждениям и деформациям;
  • инертность при воздействии повышенной влаги и высоких температурных режимов;
  • возможность использования различного типа топлива – древесины, угля, пеллет.

Предлагаем ознакомиться Как установить печь в деревянном доме?

Среди недостатков устройства можно выделить следующее:

быстрый нагрев металлических дисков способен привести к травмированию и появлению ожогов при неосторожном обращении с печкой; быстрое остывание конструкции потребует увеличения объема используемого топлива в 2 раза. По этим причинам печь из автомобильных колёс не стоит рассматривать в качестве основного отопительного оборудования для загородного дома или дачи, но вполне подойдет для временного обогрева банных и технических помещений

По этим причинам печь из автомобильных колёс не стоит рассматривать в качестве основного отопительного оборудования для загородного дома или дачи, но вполне подойдет для временного обогрева банных и технических помещений.

https://youtube.com/watch?v=9BgZUN1NKH4

https://youtube.com/watch?v=Nbny_HkdBzM

https://youtube.com/watch?v=_nOMFp0OCTg

Банная печь из колесных дисков своими руками

Для создания печки из дисков для бани рекомендуется сначала подготовить материал: тщательно очистить машинные диски от ржавчины, пыли, грязи, остатков краски. Для этого применяется шлифовальная шкурка.  После приведения дисков в надлежащее состояние можно начинать сооружать конструкцию.

Емкость для воды

Для создания последней, верхней части печи  нужна пара автомобильных дисков. Этот отсек предназначен для нагрева воды.

Важно! Бак должен быть герметичен. Болгаркой вырезаются центральные пластины для закрепления

Оставляются исключительно ободы. После вырезки центральной части, оставшиеся ободы  прочно свариваются

Болгаркой вырезаются центральные пластины для закрепления. Оставляются исключительно ободы. После вырезки центральной части, оставшиеся ободы  прочно свариваются.

Поверхность второго бака  накрыть крышкой. Можно использовать заслонку.  Для большей безопасности рекомендуется приварить крышку, оставив небольшое отверстие для залива воды. На дне бака размещается металлическая пластина.

Когда все сварочные мероприятия  закончены, вверху и в основании емкости нужно вырезать отверстия для дымохода, который будет тянуться через весь бак.  С боков, на уровне дна, монтируется тонкая трубка, обязательно под наклоном. Ее закрывают краном, предназначенным для слива горячей воды.

Бак следует тщательно проверить на отсутствие щелей, отверстий, через которые может утекать вода. При обнаружении дефектов, их легко устранить с помощью сварки.

Обустройство каменки и верхней части топки

Третий и четвертый диски предназначены для создания каменки, крыши топки. У одного диска требуется убрать середину, у другого — оставить как есть.

Диски поставить друг на друга и сварить. Ступица нетронутого диска располагается по центру. Она будет выступать в качестве решетки. Наверх открытой емкости помещают камни. Закрывать емкость не нужно.

Чтобы сделать каменку прекрасно подойдут натуральные камни с ровной округлой формой. К ним относят базальт, перидотит и другие. Их цена довольно высока. Для бюджетного варианта хорошо подойдут обычные речные камушки. Эти камни уже успели закалиться под воздействием солнца и воды. Выбирать рекомендуется породы камней с темным цветом и однородной структурой.

Важно! Камни подвергаются разрушению под влиянием высоких температур. Это создает препятствия для полноценного выхода дыма. Содержимое каменки нужно периодически менять

Содержимое каменки нужно периодически менять.

Фундамент и кирпичная кладка

После сбора основных элементов корпуса печки из дисков для бани, приступают к созданию крепкого, устойчивого к воздействию высоких температур, основания. В качестве материала подойдет стяжка из бетона. Для облицовки внешней поверхности фундамента отлично подойдет кирпич. Основание должно высохнуть. Только после этого можно заниматься нижней частью конструкции.

Для примера, на печку с размером кладки  62*62 см потребуется 60 красных термоустойчивых кирпичей. Их скрепляют с помощью глины или цемента, укладывают в форме в виде квадрата. Обязательно оставить место для поддувала отверстие для дверцы. Вверху – крепится решетка колосника.

Сборка печки

Собирать части печки из колесных дисков для бани нужно последовательно.

Часть из металла соединить с нижней частью из кирпича. Из листа металла вырезать дверцы для отверстия топки и поддувала. Закрыть их полученными дверцами.  Чтобы было удобно и безопасно пользоваться печкой, рекомендуется заранее сделать ручки для каждой дверцы. Можно использовать болты крупного размера.

Для топки требуется дополнительно металлическая щеколда и петля из того же металла, чтобы топливо не могло выпасть из печи и дрова могли спокойно гореть, отдавая тепло помещению.

Между каменкой и топкой есть центральное отверстие ступицы. К нему приваривают вторую трубу и закрепляют сваркой с верхом дымохода.

Камни размещаются в каменке следующим образом: нижний ряд – камни крупного и среднего размера, а сверху – камни поменьше. Для создания прочной конструкции к ободу каменки и бака для воды привариваются швеллеры из металла. Их крепят на верхнюю часть печи под небольшим наклоном.

Труба должна быть выведена в дымоход, оборудованный жаростойким кирпичом.  Обязательно присутствие заслонки. Для нагрева воды в такой печи потребуется не более часа.
