Перекрытие
Потолочные балки крепятся к верхней обвязке методом врубки или на металлические уголки. Врубка не должна превышать 50% от толщины бруса верхней обвязки. Сечение и шаг балок зависит от назначения второго этажа.
- Если предполагается наличие мансарды или полноценного жилого этажа, то возведение перекрытия аналогично полу первого этажа.
- Если наверху будет только чердак, то балки берутся меньшего сечения.
Для удобства работы на перекрытие настилается черновой пол из доски 10х2,5 см. Это облегчит перемещения и сделает работу более безопасной.
Если дом предполагает одноэтажную конструкцию, то верхние балки монтируются с 30 сантиметровым выпуском за стены каркаса. Это делается для крепления стропил.
Крепление балокИсточник goroddomov.ru
Шаг 6. Крепление доски со стороны парной
Перегородку со стороны парной я решил обшить не вагонкой, а доской толщиной 35 мм. Эта доска – б/у, когда-то лежала на полу в доме. Сейчас полы заменены, а доска еще в пригодном состоянии. Хотя на вид уже порядком поизносилась, почернела, обзавелась пятнами. Чтобы придать доске новую жизнь, я хорошенько ошкурил ее шлифовальной машинкой. Полчаса работы и верхний слой снят! Доска получилась почти как новая.
Опять же был сформирован вентзазор, в этот раз толщиной 20 мм. Рейки для него использовались с сечением 40х20 мм. Рейки я прибил к стойкам каркаса, поверх них – доски. Все крепления выполнялись на гвоздях.
Деревянный дом выполненный на основе стандартного сруба имеет внешние деревянные несущие стены и чаще всего одну, максимум две внутренние несущие стены, выполненные из того же материала (брус, бревно), что и внешние стены. После усадки сруба в доме приступают к установке дополнительных внутренних перегородок. В отличие от капитальных несущих стен перегородки — это самонесущие перегородки. Т.е. перегородки предназначены для зонального деления помещения и одновременно для тепло и звукоизоляции разделяемых зон, но не для дополнительной устойчивости внешних стен дома и несения нагрузки верхних этажей и крыши. Количество этих перегородок может быть различным. Это зависит от проекта. Вы можете посмотреть проекты деревяннх домов на нашем сайте.
Перегородки в деревянном доме должны быть прочными, по возможности легкими, иметь небольшую толщину, отвечать требованиям прочности, выдерживать определенные консольные нагрузки (то есть служить опорой для навешиваемых предметов: полок, шкафов, сантехнического оборудования и т.д.) и обеспечивать надёжную звукоизоляцию.
Помимо этого, они обязаны отвечать санитарно-гигиеническим и противопожарным требованиям. Например, возводиться из экологически чистых материалов (пригодных для применения в жилых помещениях), быть влагостойкими (если размещаются в мокрых помещениях), быть способными противостоять открытому огню.
Из достаточно легких перегородок в деревянном доме, которые устанавливают по балкам или лагам, без устройства фундамента, можно выделить сплошные деревянные и каркасно-щитовые.
Рис. Конструкции перегородок:
а) Сплошные: 1 — крепежные бруски; 2 — двп; 3 — брус; 4 — плинтус; 5 — чистовой пол; 6 — балки,
6) Каркасно-щитовые: 1 — обшивка; 2-верхняя обвязка; 3 — горизонтальная обвязка; 4-вертикальные стойки; 5 — нижняя обвязка,
Сплошные перегородки в деревянном доме (рис. а) изготавливают из бруса толщиной 50-100 мм, обшивают ДВП, фанерой или гипсокартоном. Для придания жёсткости конструкции брус собирают на шипы (диаметром около 1 см, длиной 10 см). К полу и потолку сплошную перегородку крепят треугольными брусками, к деревянной несущей стене прибивают гвоздями, либо выбирают в стене специальный деформационный паз и в него устанавливают перегородку. Крепление перегородки к несущей стене через деформационный паз рекомендуется применять, если стены дома ещё не дали свою полную усадку.
На сплошные перегородки в деревянном доме затрачивается довольно много материала, и они считаются более затратными в денежном эквиваленте, но по своим звукоизоляционным качествам превосходят более экономичные каркасно-щитовые.
Каркасно-щитовые перегородки в деревянном доме (рис. б) наиболее экономичны. Вертикальные стойки каркаса изготавливают из доски 50х100 мм с шагом 40-60 см, для дополнительной устойчивости вертикальные стойки соединяют горизонтальной обвязкой. Для звуко- и теплоизоляции в пространство между стойками укладывают утеплитель (мин вата или полистирол) толщиной 50-100 мм, с обеих сторон перегородку в деревянном доме закрывают пароизоляционной плёнкой, чтобы пар, образующийся в жилом помещении, не проникал в утеплитель и не вредил конструкции перегородки. Материалом для обшивки перегородки является фанера толщиной 8 -10 мм, листы сухой гипсовой или гипсоволокнистой штукатурки толщиной 10-14 мм.
Вы можете прямо сейчас заказать проект своего дома со всеми внутреними перегородками на нашем сайте.
Дом из массивной или клееной древесины неизбежно осаживается. Это результат усушки стенового материала (усадки), которая сильнее всего проявляется в первые несколько лет после возведения здания. Но и затем линейные размеры древесины будут колебаться, виной тому — сезонное изменение температурно-влажностного режима. Вот почему еще на стадии проектирования деревянного дома необходимо предусмотреть особые меры по компенсации усадки стен, особенно если речь идет о строительстве дома из бревна или бруса.
Иное использование скользящих опор
Скользящая опора может быть использована везде, где необходимо обеспечить движение элементов деревянных конструкций. В частности, при устройстве перегородок и зашивок в деревянных домах. К примеру, в ванной комнате деревянного дома планируется часть стены отделать керамической плиткой. Для этого необходимо обшить стену листовым материалом (ГВЛ, ГКЛ, ОСП), изготовив предварительно каркас. Причем каркас должен быть «плавающим», ведь стены со временем могут осесть и подвергаться сезонным деформациям. Если зашивку не доводить до потолка, а стойки каркаса закрепить к стене на скользящих опорах, проблема решается.
Особенности установки опор для несущих стен
Поскольку несущая стена принимает на себя нагрузки от верхней части здания, она должна быть конструкционно прочной. Для ее возведения используется такие же брусья и доски, какие применяются для устройства внешних стен каркаса. Как правило, для стандартных каркасных домов стойки выполнены из досок сечением не менее, чем 100х40 мм.
Таким образом, несущая способность внутренней стены не уступает таковой для внешних стен. С другой стороны, внешние стены опираются на брус нижней обвязки фундамента, то есть вертикальные нагрузки от них передаются на самые конструкционно прочные части фундамента.
Если дом установлен на плитный фундамент, устройство внутренних стен несущественно влияет на общую картину нагруженности фундамента – плита принимает все нагрузки равномерно. Другая ситуация возникает при использовании ленточного или свайного фундамента. Здесь нагрузки должны передаваться на опорные плоскости и точки через какие-то дополнительные элементы.
Несущие стены нельзя устанавливать прямо на балки чернового пола. Со временем, какой бы легкой ни казалась стена, доски чернового пола обязательно прогнутся, и целостность конструкции будет нарушена. Чтобы не подкладывать под прогнувшиеся доски дополнительные опоры, необходимо уже при устройстве фундамента учесть месторасположение несущих внутренних стен.
В ленточных фундамента монтируются дополнительные бетонные желоба, а в свайных фундаментах под линию стены ставятся дополнительные опоры.
Впрочем, зачастую несущие стены не обязательно опираются непосредственно на фундамент. Нагрузка передается на точки опоры посредством создания дополнительной жесткости основания с помощью поперечных лаг. То есть стены опираются на элементы нижнего перекрытия дома, передающие нагрузку на фундамент.
Существует три основных способа расположения несущих стен по отношению к балкам нижнего перекрытия.
На балку. Перегородки устанавливают непосредственно на балку нижнего перекрытия и фиксируют с двух сторон брусками. Сечение брусков должно совпадать с толщиной половых досок.
Установка стены на балку
Между балками. Между балками перекрытия устанавливают дополнительные опорные бруски. Они врубаются между балками, а концы их соединяются. Затем на них кладут лагу (лежень), на которую уже и устанавливается стена. Для надежности в лежне вырубается паз, а снизу устанавливается доска на ребро.
Установка между балками
Поперек балок. В этом случае на все балки кладется поперечная лага – она устанавливается перпендикулярно балкам. Под нее устанавливается на ребро доска.
Установка поперек балок
Отличие стен от перегородок
При перепланировке часто возникает необходимость изменить конфигурацию пространства. Стены перемещать нельзя, а перегородки можно. Стены являются несущим элементом конструкции, их функция заключается в передаче нагрузки перекрытий и кровли, а также собственного веса на основу или фундамент, Стена отличается от нее тем, что входит в пирог перекрытия, разрезая его. Перегородка, так же как и стена перекрывает высоту от пола до потолка, но несущей функцией не обладает.
К устройству перегородок предъявляются иные требования, нежели к стенам, они могут быть более легкими и не такими прочными как стены.
Межкомнатные стены опираются на перекрытие пола и поднимаются до потолка, их плотность и масса не должна превышать аналогичные показатели несущих стен. Все перегородки устанавливаются после усадки деревянного дома. Преждевременный монтаж пожжет привести к неприятным последствиям.
Несущие стены в процессе усадки дома со временем проседают, в то время как перегородки не подвержены этому явлению или усыхают медленнее, в результате перекрытия опускаясь, деформируют их.
Разновидности межкомнатных перегородок из дерева
Деревянная межкомнатная перегородка – это несложная конструкция, которую при желании можно сделать самостоятельно. В частном строительстве обычно применяется 3 вида перегородок, каждый из которых обладает своими конструктивными особенностями.
Каркасно-щитовые
Это один из наиболее распространённых вариантов деревянных перегородок, который обеспечивает дополнительную тепло- и звукоизоляцию внутренних помещений. Из названия следует, что такие перегородки изготавливаются на каркасной основе, затем обшиваются щитами.
Для каркаса обычно используется брус сечением 60 х 100 мм, который образует горизонтальную и вертикальную обвязку. Расстояние между элементами можно рассчитывать по толщине утеплителя, которым будет заполняться свободное пространство. Для этих целей обычно используется минвата или пенопласт.
В качестве деревянной обшивки предполагаются такие варианты:
- фанера. Практичный и доступный материал, который удобен в обработке и монтаже, однако фанера может расслаиваться со временем, поэтому не подойдёт для помещений с повышенной влажностью;
- ДВП. Древесно-волокнистая плита, которая изготавливается из отходов деревоперерабатывающих производств и целлюлозы методом горячего прессования. В состав часто включаются антипирены, полимерные добавки и антисептики;
- ДСП. Древесно-стружечная плита, которая изготавливается на основе стружек и опилок, связующим звеном выступают смола или формальдегиды. Продукцию нельзя назвать экологически безопасной, хотя производители уверяют, что содержание летучих соединений соответствует нормам. ДСП не рекомендуется использовать для строительства перегородок, которые планируется впоследствии переносить или устанавливать в детской. На участках крепления всегда остаются повреждения, волокнистая структура плохо держит крепёжные элементы.
При выборе деревянной обшивки можно обратить внимание на OSB – ориентированно-стружечную плиту, которая представляет собой прочный и долговечный материал. К недостаткам относится высокая стоимость и зависимость от влажной среды
Столярные
Это филенчатая конструкция, которая обычно не нуждается в финишной отделке, что обеспечивает существенную выгоду при выполнении строительных работ. При изготовлении обычно используется древесина ценных пород, которая покрывается несколькими слоями лака.
Здесь нужно учитывать, что такие перегородки не предполагают использование утеплителя, поэтому не способны обеспечить помещениям тепло- и звукоизоляцию. Конструкция выполняет исключительно декоративную функцию и применяется для зонирования пространства, например отделяет гардеробную от общей площади спальни.
Сплошные
Перегородки сплошного типа возводятся из материала, который использовался при строительстве дома (брус, бревно, каркасное сооружение), поэтому имеют фундаментальный вид, хотя и несильно нагружают основание. Элементы конструкции крепятся между собой металлическими шипами, придающими стене дополнительную жёсткость и устойчивость. С несущими основаниями перегородка соединяется посредством треугольных брусков и гвоздей.
Показатели тепло- и звукоизоляции напрямую зависят от характеристик пиломатериала, но при желании их можно повысить за счёт прошивки поверхности пенопластом.
Перегородка в интерьере
При выборе материалов для обустройства межкомнатных стен необходимо учитывать интерьерные особенности помещений. Деревянный дом задает вектор отделки красотой древесины, это материал, который сложно испортить. Общепринятые материалы лак, пропитки, морилка, краски на водной основе не маскируют текстуру дерева, наоборот подчеркивают, выделяют её оригинальность и неповторимость.

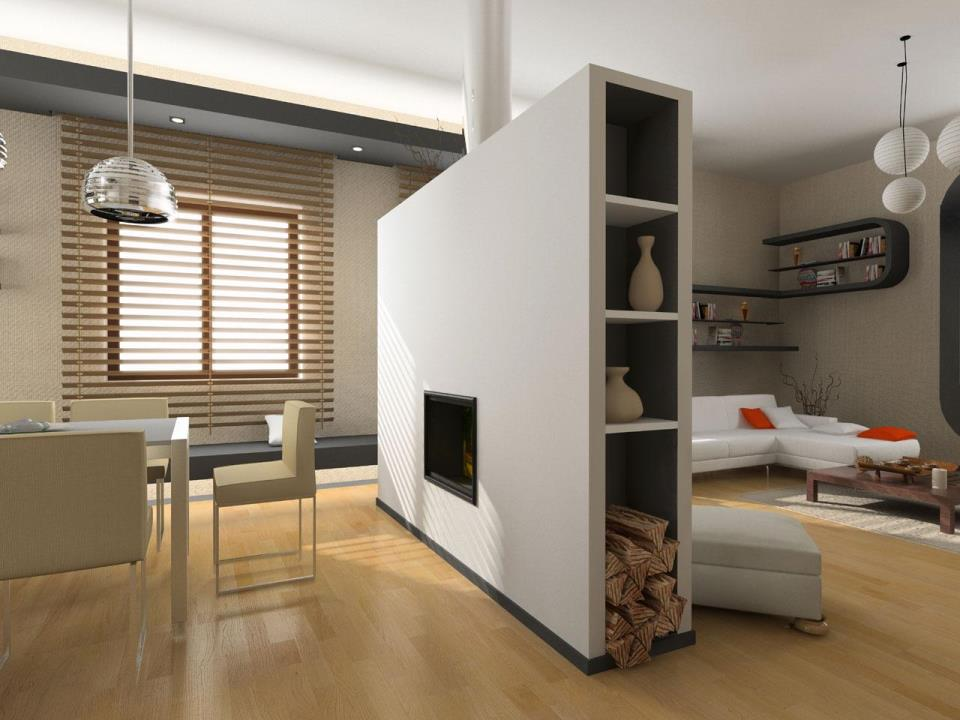

Перегородка, как элемент интерьера
Чтобы перегородки не выбивались из общей тональности, а наоборот подчеркивали её нужно продуманно подходить к выбору материала и конструкции. Отделка вагонкой самый простой из походящих вариантов, однако, не единственный. Не лишним будет присмотреться к профилям, имитирующим брус, использовать панели, бамбук, впрочем, выбор велик, и он ваш!
Монтаж и конструкция перегородок из доски
После строительства деревянного дома остаются строганные или не строганные доски. Их можно использовать для изготовления межкомнатных перегородок. Для изготовления своими руками подходит материал шириной от 150-200 мм и толщиной 50-60 мм. Между собой доски соединяют при помощи шпунта.
Перед отделкой эту конструкцию штукатурят. Если доски были строганные, то отделку можно крепить сразу.
Для того, чтобы после штукатурки перегородка не искривлялась, доски нужно расколоть молотком и в образовавшиеся щели заколотить деревянные клинья от 10-15 мм.
Из досок так же можно сделать щиты, которые потом собирают в перегородку. Для этого подойдет материал различной длины и толщины. Попросту в таком случае можно воспользоваться всеми строительными остатками. Самым оптимальным размером для устройства щитов считаются доски, толщина которых 20, 25 или 40 мм.
Изготавливают щиты с досками из двух или трех рядов. А для повышения теплоизоляции и звукоизоляции между слоями прокладывают рубероид или картон, пергаментную бумагу или теплоизоляционный материал.
Изготовление двухслойного щита
Доски берут любой толщины, но устройство щита должно получиться не тоньше 40 мм. Укладывают их вертикально, сколачивая гвоздями. Укладка их осуществляется с полным перекрытием стыков. С боков у каждого щита должны быть выступы из доски по 25 мм при помощи этих четвертей происходит соединение между собой. В результате должны получиться щиты размерами: ширина-0,5 или 0,6 м, длина — 1,5 м.
Для крепления используют лаги, которые крепят на потолок и пол. В лагах делается паз, куда крепят перегородку. После этого конструкцию оштукатуривают или отделывают ГКЛ.
Изготовление трехслойного щита
Изготавливают конструкцию из досок в три слоя, так получается лучшая звукоизоляция. Толщина доски при этом 19-25 мм. Верхний и нижний слой досок укладывают вертикально, средний горизонтально. Причем средний слой досок может быть тоньше боковых. Крепят их по шву между собой.
С краев точно так же оставляют четверти, для крепления щитов в единую конструкцию.
Картон или рубероид кладут в два слоя между 1 и 2, 2 и 3. Такие щиты имеют высокую звукоизоляцию и подходят для перегородки помещений любых по назначению. В конце щиты оштукатуривают с двух сторон.
На что следует обратить внимание при монтаже перегородок
Самое основное, на что следует обратить внимание при установке перегородки своими руками, это конструкция пола. Если пол настелен на лаги, прямо на грунте, как бывает в дачных домах, то для перегородки устанавливается отдельная балка. Крепить устройство следует так, чтобы между торцами балки и перегородкой был зазор в 1 см
В противном случае при движении грунта перегородку может перекосить
Крепить устройство следует так, чтобы между торцами балки и перегородкой был зазор в 1 см. В противном случае при движении грунта перегородку может перекосить.
Если пол настелен на балки, то перегородку можно устанавливать прямо на одну из них. Но при этом нужно оставить небольшой зазор между перекрытием и обвязкой. Между потолком и перегородкой тоже необходимо оставлять небольшой зазор от 5 см.
Какой материал использовать для отделки перегородок
Системы из цельного бруса можно дополнительно не отделывать. Если брус клееный или профилированный, то его шлифуют вместе с основными стенами и покрывают антисептическими и декорирующими составами. Подробнее как шлифовать стены в деревянном срубе мы рассказывали тут.
Щитовые или собранные из досок перегородки штукатурят и оклеивают обоями. Можно отделать сверху ГКЛ или ДСП, которые тоже сверху шпаклюют и грунтуют. Но ДСП имеет один минус, при впитывании влаги из воздуха он вспузыривается. Так со временем стены приобретают волнистую форму.
Для сырых и с повышенной влажностью помещений лучше всего отделывать стены ГКЛ. Его тоже шпаклюют влагостойкой шпаклевкой и грунтуют. Сверху можно делать любую отделку.
Мы рассказали о конструкциях, которые без труда можно установить самостоятельно и даже используя остатки строительных материалов. Выбор остается за читателями.
Рейки трёхмерные
Современная итальянская фирма выпускает крепёжные элементы, которые размещены перпендикулярно и вертикально под углом, посредством реек Т-образного типа, созданных экструзией из высокопрочного стального сплава. Производятся они в нескольких модификациях, предусмотренных для разноуровневых нагрузок.
Система крепежа должна быть выбрана согласно размерному ряду сечений совмещаемых балок и воздействующих на них динамических, а также статических нагрузок.
В процессе установки реечное основание крепится к балке посредством саморезов. Затем на торцевой части, прикрепляемой к основе балки лаги, создаётся паз такого же размера, как и реечная полка. При отсутствии перфорации полку оснащают лагой и закрепляют соединение с помощью саморезов.
Монтаж деревянного каркаса
Основу деревянного каркаса составляют брусья, расположенные по его периметру. Их прикрепляют в соответствии с нанесенной разметкой. Начинают изготовление рамы с опорного бруса, который прикрепляют к полу с помощью саморезов, дюбелей или анкеров в зависимости от материала основания. Если в перегородке будет дверной проем, берутся два бруса, расходящиеся от прохода к стенам.
Таким же образом закрепляются брусья к потолку и стенам. Затем устанавливают вертикальные стойки в центральной части каркаса. Начинают с брусков, обрамляющих дверной проем. Расстояние между ними должно быть на 3 – 5 см больше наружного размера дверной коробки.
Стойки устанавливаются строго вертикально торцами вплотную к горизонтальным опорному и потолочному брускам рамы. Крепление производится саморезами с применением стальных уголков или крепежных пластин, предназначенных для сборки стропил. Они рассчитаны на большие нагрузки, поэтому обеспечат надежность связи. На высоте дверной коробки плюс 2 см стойки соединяют горизонтальной перемычкой.
Между проемом и стенами равномерно с шагом 40 – 60 см ставят еще необходимое количество стоек. При больших размерах перегородки ее придется закрывать несколькими листами ГКЛ. Крепят гипсокартон на деревянные рейки так, чтобы место стыка двух листов приходилось точно на центральную ось бруска. Поэтому установка стоек производится с учетом будущего раскроя и монтажа ГКЛ.
По этой же причине, если высота потолка больше длины листа гипсокартона, на месте стыка первого и второго ряда закрепляют горизонтальные бруски.
Подготовка основания под перегородку
Сделать перегородку в деревянном доме нетрудно, но следует учитывать, что она имеет большой вес, и основание должно быть прочным. На обычном полу она не возводится, поскольку поверхность может просесть.
Поэтому снизу для подстраховки должна быть расположена лага. Лучше устанавливать дополнительную стену на черновой пол, когда все нижние балки находятся в зоне видимости, и добавить еще одну не составляет проблем. Вполне возможно, что под полом придется устанавливать дополнительное основание в виде бетонных или кирпичных столбиков.
Устройство межкомнатных перегородокдолжно учитываться в проекте дома. Тогда в дальнейшем не будет необходимости в переделке. На втором этаже нагрузка будет передаваться на балки перекрытия,желательно сделать конструкцию как можно легче.
Наиболее распространенным материалом для обшивки является гипсокартон, который достаточно легкий и дешевый. Под него можно установить каркас из гнутого профиля, что также позволит уменьшить вес сооружения.
Применение фанеры также дает возможность создания легкой конструкции с привлекательным видом натурального дерева. Ее использование допустимо только в сухих помещениях.
Возможно применение влагостойкой фанеры, но она обойдется значительно дороже. Материал становится все более популярным и применяется также для отделки потолкови пола. Перегородки в деревянном доме часто требуют установки дверной коробки, место под которую следует усилить.
Какими бывают перегородки в деревянном доме
Во время перепланировки возникает необходимость разделить большое помещение на отдельные участки, для чего и устанавливают перегородки. Если дом из бруса не имеет внутренней отделки, что не входит в некоторые проекты домов. и сохраняет свою структуру, то при создании перегородки ее гармонично вписывают в интерьер помещения. Это касается как брусовых перегородок, так и каркасных, которые проще в изготовлении. Объединяет все конструкции перегородок одно – необходимость надежного крепления к стенам, полу и потолку. Ведь сами по себе перегородки не обладают нужной жесткостью из-за небольшой толщины, поэтому жесткость им придают несущие стены дома. Существуют следующие виды перегородок, которые применяют в домах из бруса:
Для изготовления таких перегородок используют брус, толщина и текстура которого соответствуют стенам. Это позволяет гармонично вписать такую перегородку в интерьер. Существуют два вида брусовых перегородок. Первые устанавливают между двумя стенами, для вторых сначала делают несущий каркас, а потом заполняют его брусом. Каркас для перегородки создают из доски или бруса и крепят к полу и потолку. Такую конструкцию используют, если необходимо создать не глухую перегородку, а врезать в нее дверь, окно или арочный проем. Если конструкция каркаса получается слишком сложной для использования бруса, то его зашивают вагонкой, ширина и текстура которой соответствует стенам. В этом случае вагонку фиксируют потайным крепежом, благодаря чему перегородку не нужно уродовать гвоздями или саморезами. На брусе каркаса нарезают замок «гребень», а в торцах досок прорезают замок «паз». Благодаря этому брус каркаса связывает все элементы перегородки и придает им необходимую жесткость.
Дощатые перегородки во многом сходны с брусовыми, разница лишь в толщине. Если нет возможности крепить доски в несущей стене, то этот тип перегородок используют там, где допустимо отличие рисунка стен и перегородки. Преимущество дощатых перегородок в невысокой стоимости материалов, поэтому их используют в санузлах и различных подсобных помещениях. В этом случае каркас образуют две расположенные рядом вертикальные доски, которые крепят к стенам или полу и потолку. Также допустимо устанавливать доски каркаса горизонтально. Затем между ними вставляют облицовочные доски. Также каркас можно изготовить из одной доски и зашить с одной или двух сторон облицовочными досками, устанавливая их под углом 90°. Облицовочные доски крепят с помощью гвоздей и саморезов. Также каркас можно изготовить из бруса толщиной в 2–3 раза большей, чем у доски. В этом случае в брусе прорезают паз доски вставляют в него. Такой каркас делают как в вертикальном, так и горизонтальном исполнении. Использование этого типа каркаса позволяет врезать в перегородку двери, окна и различные проемы. Для облицовки используют строганую доску, боковые грани которой обработаны для создания замка «паз-гребень». Такая конфигурация исключает появление щелей в результате усушки досок.
Описание технологии установки
Деревянные стены выполняются из бревен или бруса по каркасной технологии. Для этого после гидроизоляции фундамента необходимо сделать обрешетку.
Для работы с бревном используется 2 технологии:
Угловая рубка в чашу. В каждом бревне выбирают отверстие и вкладывают в него конец другого бревна чашей вверх или вниз.
Из-за этого на углах образуется замок, который фиксирует всю конструкцию. При рубке чашей вниз стены меньше подвергаются воздействию осадков.
Угловая рубка в лапу. Края бревен имеют специальную форму, на их углах образуется замковое сцепление
Работать необходимо осторожно, так как можно допустить ошибку и дом будет продуваемым.
Строительство из бруса менее трудоемкое. Их собирают и крепят между собой с помощью торцевых пазов и шипов. Такая стена требует тщательного утепления зазоров.
Есть нюансы в строительстве внешних несущих стен и перегородок. Например, при возведении перегородки внутри дома нагели (шпильки) нужно располагать с той же частотой, что и при возведении наружных стен. В венцах можно проложить точно такой же утеплитель.
Если же этого не сделать, то можно допустить неравномерную просадку дома
При возведении внешних несущих стен все пустоты также заполняют утеплителем, при этом в каркасной технологии важно делать это различными твердыми и полутвердыми материалами
