7 приспособлений для монтажа гипсокартона на потолок в одиночку

Как сделать

Самодельный подъемник-распорка для гипсокартона не менее эффективен, чем профессиональное приспособление (к примеру, «Премос» или «FIT»). К тому же, его можно сделать в домашних условиях. Перед началом работы нужно подготовить чертежи.

Фото — чертеж подъемника

Подпорка по этой схеме может производиться из дерева и металлопрофилей – это очень удобно, т. к. не требуется дополнительных расходов. Нужно учесть только затраты на крепежные элементы и лебедку. Все детали между собой соединяются болтами.

Подъемник можно сделать простой (одноразовый – для работы только в одной комнате) и многоразовый (он подойдет для разной высоты потолка). Нужно отметить, что первый вариант будет проще переоборудовать под другое помещение, нежели сконструировать второй.

Пошаговая инструкция. как сделать подъемник для подшивки гипсокартона на каркас:

1. Первым выбирается брус, длина которого равняется расстоянию от пола до потолка. Далее, к нему подбирается еще один с сечением не менее 40 мм и высотой от 90 мм до 100. Брусья нужно соединить буквой «Т» при помощи гвоздей 150. Соответственно, меньший из них должен образовывать горизонтальную плоскость;
2. На подпорку нужно установить так называемые косынки – они придадут конструкции жесткости. Их монтируют по диагонали от горизонтального бруса к вертикальной опоре. Обязательно отмеряйте прямой угол, после установки должно получиться два идеальных равнобедренных прямоугольных треугольника. В противном случае подъемник для гипсокартона не будет надежным и точным;

Фото — косынки

После при необходимости расширяете горизонтальную поверхность за счет установки дополнительных балок. Все углы должны быть прямые – это очень важно для работы.

Если у Вас в хозяйстве есть профессиональный сварочный инвертор и чертеж металлического телескопического подъемника для гипсокартона – то можно сделать более сложный, но практичный в использовании универсальный. Для работы Вам понадобится несколько труб для телескопической ножки – квадратные или круглые. На схемах ниже они представлены металлопрокатом с сечениями 80×80×2, 60×60×2, 40×40×2 мм. Для стола использованы трубы 40×25×2 и 30×20×2.

Фото — стеновой профессиональный подъемник

1. Крепление стола производится по такой же схеме, как и в описании работы выше. Учтите, что нужно обязательно устанавливать косынки под углом 90 градусов и удобнее всего при работе с металлом крепить их не болтами, а сварочным соединением;
2. В трубах проделываются отверстия, через которые будет в дальнейшем проходить лебедка. На самую широкую, которая будет являться станиной, устанавливается барабан. Общая схема имеет следующий вид;

Фото — расположение труб

Далее, сваривается стол, подвижные ножки, каркас и они соединяются между собой. Эти элементы лучше крепить друг к другу болтовым способом, чтобы при необходимости можно было легко разобрать; Фото — металлический подъемник
Если соединение некоторых частей по фото не понятны, рекомендуем просмотреть видео-инструкцию.

Видео: наглядное применение подъемника

В некоторых случаях проще купить готовый подъемник для гипсокартона, чем проектировать самодельный, тем более цена на приспособление невысокая.

Комбинация швабры и подъемного механизма

Такое приспособление для монтажа гипсокартона на потолок сложнее сделать, но пользоваться им удобнее. Устройство состоит из двух частей: прямоугольной рамы и вертикальной стойки. Конструкцию собирают из деревянных реек. К длинной палке прикручивают под прямым углом более короткую, чтобы получилась буква «Г», укрепляют откосом. Две такие опоры соединяют поперечными перемычками в стойку.

Раму делают немного длиннее и уже гипсокартонного листа. С одной из сторон чуть выше основного уровня монтируют поперечную рейку. В неё будет упираться ГКЛ. Вторую часть крепят к стойке шарнирным соединением (на болтах).

Лист нужно положить на раму и поднять со стороны, противоположной стойке. Снизу подпереть шваброй или обычной палкой. Из-за выступающей рейки гипсокартон прилегает к потолку неплотно, благодаря чему легко скорректировать положение. Затем под него на раму подкладывают кусочки пеноплекса или другого мягкого материала. ГКЛ плотно прижимается к потолку.

Предложения от производителей

Подъемник для ГКЛ (гипсокартонных листов) даёт существенные преимущества во время выполнения операций с гипсокартонными листами в сравнении с осуществлением всех работ вручную:

Сокращает количество монтажников до одного человека. Каким бы виртуозом вы ни были, в одиночку приложить к потолку гипсокартонный лист у вас не получится. Подъемник-распорка делает такой трюк возможным;

Пока подъёмник удерживает ГКЛ в заданном положении, монтажник его прикручивает

Облегчает транспортировку гипсокартонных листов по стройплощадке. Рассматриваемый прибор позволяет не только поднимать и удерживать секции, но и перевозить их с места на место.

Нелёгкий лист гипсокартона можно перевезти в нужное место, закрепив в подъёмном механизме

В строительных магазинах можно встретить следующие приспособления для монтажа гипсокартона на потолок:

Обратите внимание, что цены в статье актуальны летом 2017 г

Levpano 1

Рекомендую выбирать модель подъёмника, грузоподъёмность которого не ниже 30-и кг, так как вес одного гипсокартонного листа может колебаться от 20 кг до 34 кг.

Подъемник гипсокартона Levpano 1 – детище немецкой фирмы «Кнауф», давно и справедливо заслужившей репутацию производителя продукции высокого качества. Технические характеристики:

Удачно расположенный на ручке модели Levpano 1 фиксатор предотвращает возможное падение гипсокартонного листа

Премос

Высота подъёма у покупаемой модели должна быть не менее 350-см, чтобы ею было удобно пользоваться даже в помещениях с высокими потолками.

«Премос» – это профессиональный подъемник для гипсокартона, способный справиться с задачами различной сложности. Примечательно, что стоит он, несмотря на высокие эксплуатационные возможности, недорого.

Технические характеристики:

«Премос» в комплекте имеет специальную сумку-чехол, в которой его удобно переносить в разобранном виде

EDMA

Модели, в конструкции которых есть ненадёжные пластмассовые элементы, рекомендую игнорировать. Как показывает практика, их эксплуатационный срок невелик, а риск внезапной поломки во время работы очень высок.

«Эдма» – представитель популярного французского бренда, отличительной чертой которого можно назвать возможность эксплуатации в ограниченном пространстве. Технические характеристики:

В «Эдме» можно осуществлять подъём гипсокартона автоматически с помощью шуруповёрта

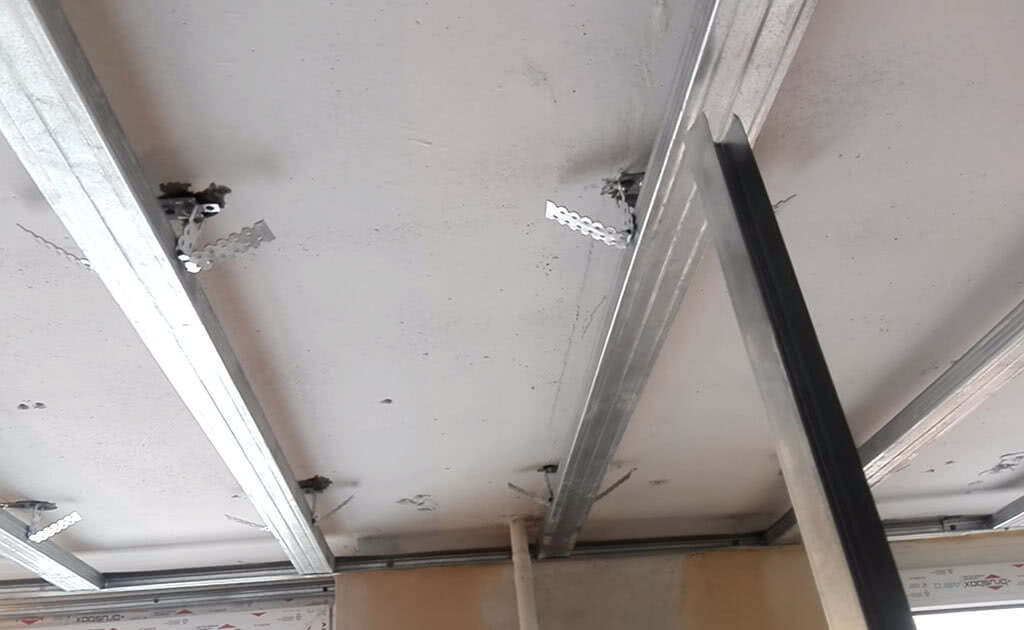

Самый простой способ: подпорки и временные зажимы

Понадобятся алюминиевые профили для гипсокартона или деревянные рейки. Для подпорки измеряют расстояние до потолка, отнимают 1-1,5 см, чтобы поместился гипсокартонный лист. Отрезают стойку такой длины.

Зажимы делают из небольших кусочков профиля или бруска. Их нужно прикрутить к потолочному каркасу в месте крепления ГКЛ, но не плотно, а так, чтобы оставался запас на свободный ход. Зажимы располагают параллельно каркасу.

Лист гипсокартона прикладывают к потолку в нужном месте. Затем снизу приставляют подпорку, располагая её ближе к тому краю, около которого зажимов нет. Не страшно, если профиль будет стоять немного под углом. Главное — чтобы ГКЛ держался плотно.

Затем поворачивают зажимы перпендикулярно каркасу, чтобы часть выступала под листом. Достаточно пары штук у разных сторон. Для надёжности можно поставить ещё одну подпорку.

При необходимости положение листа слегка корректируют, чтобы края прилегали к соседним. После этого можно вкручивать саморезы.

Для чего нужен?

Заводские модели обычно делают металлическими, они разборные, что позволяет удобно их переносить в специальном чехле, наиболее популярным производителем таки приспособлений является компания Премос. В домашних условиях чаще всего своими руками создается подъемник-распорка для гипсокартона.

С помощью указанного устройства можно не только проводить монтаж листов на потолок, но и выполнять разметку.

Делается это следующим образом: берут лазерный уровень (обычно его штатив имеет небольшую высоту), крепят его при помощи струбцин на подъемнике и поднимают на необходимую высоту.

Учитывая то, что высота подъема листов оставляет 3-4 метра, этого будет достаточно для проведения разметочных работ практически в любом помещении.

Необходимо только хорошо закрепить лазерный уровень, чтобы он не упал в процессе работы, и можно выполнять разметку потолка.

Основным назначением указанного устройства является помощь в проведении подшивки потолка большими листами гипсокартона. С его помощью данную работу можно успешно выполнять и без помощника.

Вы сможете плотно прислонить лист именно в то место, куда вам надо, сделать это можно как самодельным устройством, так и, например, используя подъемник Премос.

Для выполнения работы надо сначала наклонить рамку, на нее уложить лист ГКЛ. Так как поднимать надо невысоко, справиться с этим можно и одному работнику. Затем рамка переводится в горизонтальное положение и при помощи реечного механизма можно поднимать лист на необходимую высоту.

Наличие на опорных ножках колесиков позволяет перемещать устройство с листом в нужное вам место.

После того как вы установили лист на место и поджали его, осталось взять шуруповерт и надежно его закрепить.

Наибольшей популярностью пользуется подъемник Премос, это объясняется тем, что цена его небольшая, а схема работы простая, поэтому надежная.

Еще одним назначением данного устройства является облегчение монтажа профилей в тех местах, куда трудно добраться.

При помощи данного устройства можно закреплять перфоратор, край рулонного полотна при выполнении работ на потолке, с его помощью также удобно монтировать массивные люстры, воздуховоды, кондиционеры, фанкойлы и другое оборудование.

Важные нюансы

Некоторые моменты, которые необходимо учесть:

• Вне зависимости от материала, металл это или дерево, стойки и другие части, испытывающие серьезные нагрузки, требуется снабжать «косынками» или другими элементами, придающими жесткость и прочность.
• Предпочтительной является складная конструкция подъемника: так его легче транспортировать, да и места при хранении он займет намного меньше.
• Кроме стопорного устройства, имеющегося на лебедке или реечной передаче, обязательно надо предусмотреть дополнительное устройство, надежно фиксирующее рабочий стол в поднятом положении. Иначе существует риск складывания устройства под нагрузкой, что может привести к серьезным травмам. На чем точно экономить не стоит, так это на собственной безопасности.

Ячеистый стол предназначен для работы с листовым материалом и полностью заменяет собой обычные верстаки. Изготовленный из фанеры 12 мм, стол отличается простотой сборки, но при этом не уступает в прочности и функциональности своим более габаритным, но полностью стационарным собратьям. Чаще всего наши клиенты используют ячеистый стол для решения таких задач, как:

• Раскрой гипсокартона;
• Фрезеровочные работы;
• Распил материала погружной пилой.

Преимущества:

• Легко работать Ячеистый стол позволяет эффективно фиксировать заготовки или листовой материал струбцинами в любом нужном вам месте, быстро распиливать материал, обеспечивает удобный подхват и пространство для работы инструмента.
• Удобно перевозить Стол быстро и компактно складывается, занимает минимум места, а поднять его вполне под силу любому здоровому мужчине.
• Быстро собирать Монтаж ячеистого стола с помощью киянки занимает буквально несколько минут.

Производство сегодня 1200х2400х750мм На данный момент основное производство занимает новая модель ячеистого стола, который обладает рядом преимуществ по сравнению с предыдущими моделями.

Габариты одного стола составляют 1200х1200х750мм.Конструкция позволяет делать модульную сборку из нескольких единиц, а их обвязка осуществляется при помощи собственного крепежа (см.инструкцию).

Размеры являются наиболее оптимальными, как для эксплуатации, так и для транспортировки — он с лёгкостью поместиться в легковом автомобиле!

Дополнительный ярус для складирования материала позволит Вам рационально использовать полезное пространство и содержать рабочее место в порядке.

Повышенная плотность ячеек даёт значительную прочность, а парная конструкция из двух столов, которая в длину составляет 2400мм, позволяет производить полноценную работу с ГКЛ стандартного размера.

Подъёмник для гипсокартона: основные функции

Главная задача устройства – облегчить работу мастера при обшивке потолка большими листами ГКЛ. С помощью него он может справиться с рабочим процессом один, без помощника, даже если требуется возвести многоуровневый гипсокартонный потолок. Учитывая, что подъёмник поднимает листы покрытия на высоту до 4, 5 метров, этого вполне достаточно для средних и высоких комнат.

Конструкция состоит из стойки, размещённой на опорах, из неё выдвигается специальная штанга на нужную высоту. Вверху находится закреплённый лебёдочный узел (автоматический или механический). Для того чтобы ставить гипсокартонные листы ребром, на выдвижной части есть поворотная рама с фиксаторами. Принцип действия в большинстве случаев базируется на тросовой передаче.

Однако это не единственное назначение – самодельный механизм может помочь при проведении других важных работ:

• установив на нём лазерный уровень, есть возможность точной, качественной разметки потолка, углов;
• подъёмник используют для поднятия кондиционеров, вентиляционных воздуховодов, тяжёлых люстр;
• приспособление помогает при монтаже каркаса из металлических профилей под ГКЛ в малодоступных местах – оно надёжно фиксирует детали, пока идёт их закрепление.

Помимо этого, с использованием подъёмника можно поднимать наверх рулонные покрытия и закреплять на нём перфоратор, что крайне удобно в условиях работы на высоте.

Это интересно: Лак для бетона — разновидности и особенности применения

Самостоятельное изготовление

В среднем стандартное подъёмное оборудование стоит около 15 тысяч рублей, и многие предпочитают собрать устройство своими руками. Однако для этого потребуются подробные чертежи, на базе которых реально смонтировать подъёмник любого типа в домашних условиях. Также, кроме металлопрофилей, придётся приобрести лебёдку и крепёжные детали.

Профессионалы советуют делать одноразовый вариант, который позже можно легко адаптировать для других комнат. С другой стороны, самому можно сделать и многоразовую конструкцию, которая будет подходить для разной высоты помещений.

Тщательно составленная схема – залог качественной сборки подъёмника, ведь именно по ней придётся производить монтирование подпорки из металлических профилей и другие работы.

Процесс монтажа:

1. Основания делают из металлического профиля размером 6х6 см. Пара отрезков снабжается опорно-поворотными деталями, третий профиль фиксируется к стойке с помощью сварочного аппарата. Для удобства перемещения оснащают сооружение роликами или колёсиками.
2. Для большей устойчивости приваривают три или четыре трубы в виде спиленных ножек.
3. Телескопический штатив или тренога изготавливается из трёх обрезанных профилей с размерами сечения 0,4, 0,6, 0,8 см. Чтобы вставить стопоры, в них делают перфорацию, которая должна совпадать. Штангу закрепляют на стойке.
4. Верхнюю часть штатива снабжают фиксаторами для быстрого крепления подставки. Металлическая «Н» образная рамка приваривается в верхней части штатива для дальнейшего монтирования выдвижного устройства.
5. Стол размещается на платформе, дополнительно монтируются боковые подпорки, увеличивающие жёсткость сооружения. В последнюю очередь крепится лебёдка, блоки и тросики.

На сегодняшний день лучшим признано немецкое оборудование «Кнауф», французские подъёмники от компании «Эдма». Это качественное оборудование для монтажа в больших и маленьких помещениях с разной высотой потолка.

Однако наиболее популярным приспособлением продолжает оставаться техника «Премос» для монтажа гипсокартона. Её устройство напоминает простейший реечный домкрат, позволяющий поднимать автомобиль для проведения ремонта. Благодаря простоте и надёжности, а также доступной стоимости, эта марка долгое время остаётся на первых позициях.

Как самостоятельно изготовить подъемник для гипсокартона

Как и говорилось выше, подъемный механизм для гипсокартона состоит из четырех основных механизмов – их и придется собрать по отдельности и впоследствии объединить в одно изделие. Оговоримся сразу, гипсокартонщик, как перелетная птица – сегодня он здесь, а завтра там, поэтому и изготавливать подъемник нужно с расчетом на удобную транспортировку. Каждая из его частей должна быть съемной или, по крайней мере, складной. Итак, начнем, действовать будем по порядку.

Тренога. Пожалуй, это самая простая в изготовлении часть (если у вас отсутствуют проблемы со сварочными работами). По сути, вам нужно будет изготовить приспособление для крепления телескопического штатива и приварить к нему три или четыре ноги, оснащенные колесиками со стопорами. Если разбирать этот вопрос подробно, то здесь нужна привязка к размеру штатива – его основание целесообразнее изготовить из профильной трубы размером 80 на 80мм. Следовательно, опора для него должна быть немного шире (трубу по такому калибру подобрать сложно). Скорее всего, прямоугольник, в который будет вставляться штатив, придется также сварить из двух уголков – подогнать их под необходимое сечение достаточно просто, здесь все проблемы решает болгарка. Когда опора будет готова, со всех ее четырех сторон привариваем ножки, которые желательно для жесткости оснастить раскосами. Это все-таки основание, и на него ложится вся нагрузка. Кстати, о компактности. Можно продумать механизм, позволяющий отсоединять или складывать ножки треноги.

Как сделать подъемник для гипсокартона своими руками фото

Теперь телескопический штатив. Здесь тоже сложного нет ничего – понадобится три отрезка профильной трубы. Нижний, как и говорилось выше, имеет сечение 80 на 80мм, средний размером 60 на 60мм и верхний (самый короткий) 40 на 40мм. Трубы вставляются друг в друга – чтобы они не проваливались вниз, их понадобится заглушить с одной стороны. В самом верху телескопа на конце его тонкой трубы нужно сделать крепление для поворотного стола – здесь можно пойди тем же путем, что и при соединении треноги со штативом. Поворотный стол. Для начала вывариваем букву «Н» – но делаем ее таким образом, чтобы средняя перемычка имела сквозной проход. Впоследствии в нее будут вставлены с двух сторон выдвигаемые подпорки, которые гарантируют то, что гипсокартон от перегиба не сломается. Ими и нужно будет заняться после того как разберетесь с буквой «Н». Подпорки представляют собой букву «Т» с удлиненной вертикальной ножкой – чтобы обеспечить жесткость этим выдвижным подпоркам в трубке, в которую они будут вставляться, следует просверлить отверстие, наварить над ним гайку и вкрутить в нее болт (он будет выполнять функцию фиксатора). Теперь, чтобы окончательно решить вопрос, как сделать подъемник для гипсокартона, остается только придумать наклонно-поворотный механизм. Как вариант, можно остановиться только на наклонном, а поворачивать гипсокартон вместе со всем подъемником. Самый простой способ обеспечить наклон площадки – это приварить к ней отрезок трубы и с помощью шпильки или болта соединить ее с вилкой, установленной в верхней части телескопа. Способ этот несложный, но в работе такой механизм будет не очень удобным – с его помощью понадобится приложить много усилий, чтобы наклонить и одновременно закрепить стол в необходимом положении. Лучше продумать какой-то быстрозажимной механизм – например, эксцентрик, наподобие как устанавливается на кожухе болгарки для его быстрого проворота.

Самодельный подъемник для гипсокартона фото

Последняя часть, изготовление которой предусматривает самодельный подъемник для гипсокартона, это лебедка. Ее нужно купить и приспособить для своих нужд. Кстати, придется сделать крепление для нее – как правило, это выносная балка с раскосом. Ее также лучше сделать сборно-разборной, а все части должны соединяться болтами.

Вот так обстоят дела с устройством для подъема и транспортировки гипсокартона. Как видите, механизм этот простой, и его вполне реально изготовить самостоятельно. В моей практике приходилось встречать людей, которые умудрялись собрать подъемник для гипсокартона прямо на месте проведения работ из подручного хлама – вход шло все, но в основном старые дверные коробки. Вид у такого подъемника, конечно, неказистый, но свою функцию он выполнял отменно!

Измерительные инструменты для работы с гипсокартоном

В работе нельзя обойтись без измерительных инструментов для гипсокартона. Чтобы не возникало ошибок и неточностей, нужно точно разметить лист. Стандартно используемые для этого инструменты — рулетка, строительный уровень, уголок, отвес. Но этим набором ограничиваться нельзя – существует много гипсокартонных конструкций, при сборке которых используют и другой инструментарий.

Рулетка металлическая

Гибкая металлическая полоса с разметкой по миллиметрам и/или дюймам в корпусе из пластика или металла, стандартная длина рулетки – от 3 до 5 метров. Но в случае необходимости можно приобрести и 10-15 метровые рулетки

Строительный уровень

Уровнем контролируют отклонение от горизонтали и/или вертикали листа ГКЛ. Корпус уровня может быть алюминиевым или из сплавов металлов, в него встроены ампулы с жидкостью, обычно окрашенной для лучшего визуального наблюдения за пузырьком воздуха внутри. Некоторые уровни оснащаются магнитами, которые помогают закрепить инструмент на поверхности из металла.

Метростат

Раздвижной измерительный инструмент имеет шкалу и уровень, средний размер инструмента — 3 м. Метростатом контролируют горизонтальную и вертикальную позиции гипсокартонной конструкции. Насадка метростата помогает вертикально удерживать плиту гипсокартона при монтаже.

Гидравлический уровень

Это длинный силиконовый прозрачный шланг длиной 10 и более метров, в который заливается вода для того, чтобы можно было отбить уровень на разнесенных позициях конструкции. Гидроуровнем также удобно производить перенос отметок. Водный уровень предназначен для работы с поверхностями на высоте.

Лазерный уровень

Наиболее удобным измерительным инструментом для гипсокартона является лазерный уровень. Самый простой линейный построитель плоскостей (лазерный уровень) позволяет перекрещиванием лучей построить любые проекции будущей поверхности с большой точностью.

Лазерный нивелир с вращающейся головкой

В ротационном лазерном приборе луч вращается на 360˚, что позволяет проецировать точки поверхности по всему охвату. Ротационный лазерный уровень применяют на просторных площадях, где использование других уровней невозможно.

Угольник

Угольник (уголок) применяют при разметке угловых поверхностей для получения точного значения в 90˚. Конструктивно это металлическая линейка, влитая под углом 90˚ в толстое стальное основание.

Подъемник для гипсокартонных листов: цель использования

Такой вид подъемного устройства для подобного материала, как конструкция-распорка, используется для осуществления монтажных работ при изготовлении потолочных конструкций.

Приспособление представляет собой вариант раздвижного каркаса, при помощи которого материал поднимается с пола на необходимую высоту (до потолка). Применять такой строительный элемент необходимо только в соответствии с рекомендациями производителя, то есть только для потолочных работ.

Еще одной разновидностью подъемных приспособлений является устройство, выполняющее переноску материала. Оно используется для монтажных работ по закреплению листов данного типа на стену.

Конструкция такого устройства намного проще. Именно этот момент позволяет с помощью подручных материалов сделать такой подъемник своими руками. Но ни в коем случае не нужно экспериментировать с таким устройством, поднимая листы материала к потолку.

Подъемник для гипсокартона своими руками

Гипсокартонные листы – это один из самых востребованных отделочных материалов, но при этом и самый неудобный для самостоятельного монтажа. Установить ГКЛ на место и прикрепить одному человеку в одиночку весьма проблематично из-за значительного веса, чья масса, в зависимости от толщины и разновидности, колеблется в интервале 18 – 35 кг, а также из-за обширной поверхности. Особенно это актуально, если речь идет об отделке потолка. Выход – использовать подъемник для гипсокартона.Чтобы упростить изготовление подъемника, можно использовать не только готовую лебедку, но и полностью заводскую стойку вместо самодельной.

Можно использовать не три, а две или четыре трубы этих или иных диаметров. Их количество, диаметр и толщина стенок зависят от условий будущей эксплуатации. Чем больший вес придется поднимать, тем более мощным и прочным должен быть штатив. На современном рынке представлено немало подъемников для монтажа гипсокартона.

Одни из самых известных – универсальные (вертикально-горизонтальные) Plattenheber от немецкой компании Knauf, многофункциональные и мобильные французские устройства EDMA, российская разработка – модели Премос, справляющиеся с грузом до 100 кг. Приспособление поднимает к потолку и фиксирует на месте будущего монтажа листы гипсокартона, некоторые модели также способны транспортировки ГКЛ в конкретную точку. При использовании устройства монтажник лишь прикручивает лист саморезами, значительных усилий для работы прикладывать не нужно, не потребуется и приглашение помощников. Современные модели оснащены нивелиром или строительным уровнем и потому предоставляют возможность устанавливать листы без дополнительного контроля;
