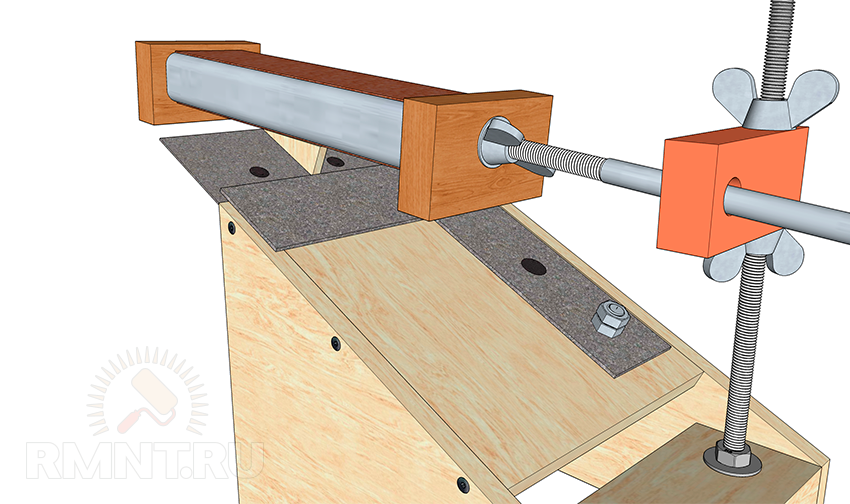

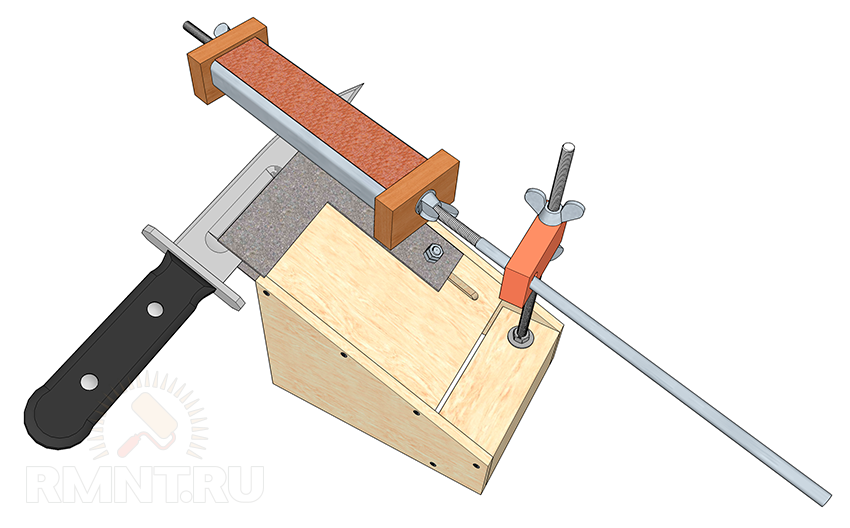

Как сделать самодельное приспособление для заточки ножей своими руками

Основные виды заводских заточных станков для сверл

Любой используемый в работе инструмент требует технического сопровождения. Это замена исчерпавших ресурс частей, расходников, профилактические действия, восстановление функциональной полноценности элементов. Применяемые для сверления и резки насадки нуждаются в заточке, то есть их режущую часть необходимо обновлять.

Агрегаты для заточки сверл и других инструментов бывают разных видов

Приспособления для заточки сверл можно поделить на два типа:

• с возможностью регулировки параметров (угла, диаметра);
• с установленными и зафиксированными размерными показателями.

Первые характеризуются прочностью материала изготовления корпуса, который выполняется из металла, стационарной установкой (станок закрепляется к поверхности верстака болтами) и широким функционалом: на нем можно восстанавливать режущие кромки сверл различного диаметра. Станки второго типа чаще имеют пластиковый корпус, точильный круг небольших размеров и кондуктор с отверстиями, соответствующими определенному размеру сверл.

Промышленность выпускает огромное разнообразие точильных станков. Следует отметить, что специфика конструкций данных устройств вполне понятна мастеровитым людям. Именно поэтому многие предпочитают применять самодельные приспособления для заточки сверл. Преимуществ у данного подхода несколько:

• экономия средств;
• применение невостребованных элементов;
• возможность реализации личных способностей и приобретение дополнительного опыта;
• создание устройства для конкретных целей и задач.

Наиболее удобными являются приспособления с регулировкой параметров диаметра и угла

Именно об изготовлении приспособлений для заточки своими руками и их применении пойдет речь в данной статье.

Это интересно: Клеевой пистолет — какой лучше инструмент выбрать

Защитный кожух устройства

Электроточило из генератора.

Не секрет, что при заточке металлических изделий летят искры. Чтобы не обжечься самому, не получить травму, а также защитить рабочую поверхность от подпаливаний, необходимо изготовить защитный кожух. Сделать его можно из обрезков жести или металла. Оптимальная толщина пластины — не менее 2 мм. Железо можно прикрутить непосредственно над точильным кругом или закрепить при помощи хомута. Щиток позволит еще и снизить количество пыли.

Дополнительную безопасность при работе обеспечит откидной навес из оргстекла, который крепится к кожуху и при необходимости откидывается.

Не помешает и подручник. При проведении работ гораздо удобнее упираться в него, чем все время держать деталь на весу.

Насчет безопасности точильного станка, сделанного своими руками

Теорию читали – знаем.

Кожух у моего наждака не закрыт с одной стороны – по безопасности так нельзя, кожух должен закрывать камень максимально, но для себя решил, что мне иногда удобно подточить что-то о бок камня, хоть это и не рекомендуется. Да и вообще, обычно я доделываю свои станки постепенно, думаю, в будущем, когда будет желанию, я все же изготовлю крышку на кожух, чтобы она закрывал точильный камень со всех сторон.

Еще в плане безопасности рекомендуется бОльшая толщина стали для защитного кожуха, чем 1 мм – это я также обдумаю в будущем.

Но, у моего станка есть и плюсы безопасности :

• защитное стекло на китайских станках гораздо тоньше, чем использовал я;
• обороты у станка 1380 об в мин., хотя точильный камень рассчитан на 3000 об. в мин. Значит у моего камня будет очень небольшая вероятность разрыва.

Как правильно точить

Для правильной заточки изготовьте из фанеры несколько шаблонов с углами 14–20º для режущих и 30–37º для рубящих кромок, точный угол зависит от марки стали. Зафиксируйте лезвие параллельно кромке подручника и прижмите его планкой. По шаблону отрегулируйте угол между плоскостями точильной колодки и наклонной дощечки стола.

Начинайте заточку крупным (Р400) бруском, если кромка не имеет правильного угла. Добивайтесь, чтобы полоса спуска приняла форму прямой полосы без извилин и волн. Снижайте зернистость и пройдите по обеим сторонам лезвия сперва бруском Р800, а затем Р1000 или Р1200. При заточке лезвия проводите бруском с небольшим усилием в обоих направлениях.

После заточки лезвие нужно поправить «кожаным» бруском, на который нанесено небольшое количество пасты ГОИ. При правке лезвий рабочее движение направляется только в сторону кромки (на себя), но не против неё. И, напоследок, небольшой совет: если затачиваете ножи с полированными лезвиями и гравировкой, оклеивайте их малярным скотчем, чтобы осыпающийся абразив не оставлял царапин. Также не помешает оклеить поверхность подручника виниловой самоклейкой.

Электроточил или, как говорят в народе, наждаков собрано великое множество из всего, что падает под руку, нередко их изготавливают из двигателей от стиральных машин.

Я также решил изготовить себе самодельный станок для заточки сверл, ножей и т.п. У меня есть китайское точило, но его качество 😥 ну вы понимаете.

Изготовление такого станка оказалось одним из самых простых дел 🙂

• у меня был лишний двигатель на 1370 оборотов и 370 вт.
• насадку для посадки точильного камня на вал я не заказывал у токаря, такие насадки продаются у нас на рынке – достаточно знать диаметр вала двигателя и можно приобрести насадку всего за 250 руб + 200 руб. за точильный камень.

Изготовление приспособлений для заточки свёрл своими руками

Специфика работы устройств

В домашнем хозяйстве часто используются электродрели и шуруповёрты для сверления различных материалов из дерева, бетона, металла и керамики. Многие пользователи подобного оборудования неоднократно сталкивались с проблемой, вызывающей во время работы затупление рабочей части сверлильного инструмента.

Во время работы с металлом может возникать интенсивный нагрев режущей части сверла, что подвергает его к быстрому износу и дальнейшей непригодности в эксплуатации. Во избежание этого необходимо периодически проверять геометрические нормы режущей части и по возможности подтачивать её до требуемых параметров. Для сверления металлов, как правило, применяются спиральные свёрла. Дополнительная проверка инструмента перед выполнением работ продляет срок его эксплуатации.

При работе с древесиной режущая часть практически не поддаётся износу, а буры по бетону оснащаются твёрдыми победитовыми пластинами, которые в заточке не нуждаются и используются до полнейшего износа.

Инструменты для заточки свёрл

Как на промышленном устройстве, так и на приспособлении для заточке свёрл, сделанном своими руками, рекомендуется применять специализированный шаблон, необходимый для соблюдения требований к инструменту.

Использование шаблона даёт возможность выставлять необходимый угол режущей части сверла, что обеспечивает высокую точность при работе.

Во время проведения сверлильных работ необходимо индивидуально подбирать угол заточки инструмента, в зависимости от используемых материалов.

При работе с металлами можно использовать справочные данные, предоставляющие информацию о необходимых нормах при установке угла заточки. Параметры углов заточки для свёрл по металлу:

• Сталь, чугун и твёрдая бронза — 116−118;
• Латунь, мягкая бронза — от 120 до 130;
• Медь — 125;
• Алюминий — 140.

При использовании различных материалов рекомендуется изготовить несколько шаблонов или использовать один универсальный.

В простом приспособлении для заточки свёрл можно использовать втулку с внутренним диаметром, которая должна совпадать с поперечным сечением сверла и фиксироваться на жёстком основании под необходимым углом.

Втулка подбирается с высокой точностью — так, чтобы её внутренний диаметр совпадал с поперечным сечением затачиваемого инструмента.

Категорически нельзя допускать слабой фиксации: это резко снижает качество заточки.

Пайка медных труб своими руками при помощи газовой горелки

Важным узлом является подручник, выполняющий следующие функции:

• обеспечивает правильное фиксирование обрабатываемого объекта и его перемещение относительно заточного круга;
• является отличным упором во время выполнения заточных работ.

Чертежи приспособления для заточки свёрл могут оказать существенную помощь при его сборке. Их можно найти в различных источниках информации. Изучая принцип работы подобных конструкций, можно разработать свой вариант, который может отличаться от базового своими индивидуальными особенностями.

При работе с заточными устройствами необходимо выполнять следующие правила:

• Обрабатываемый инструмент во время проведения работ должен быть крепко зафиксирован, что предотвращает его проворачивание вокруг своей оси;
• По окончании заточных работ необходимо дать сверлу остыть, после чего измерить его углы при помощи шаблона. Рабочие поверхности режущих частей не должны отличаться друг от друга.

Даже при правильно выбранных углах и совпадении их симметричности может появиться сильное биение, вызванное из-за разницы длины режущих кромок, что чревато поломкой сверла. При несимметричности режущих частей происходит замедление процесса сверления и перегрев режущей части инструмента. Это делает отверстие разбитым и увеличенным в диаметре.

Инструменты для заточки свёрл

Как на промышленном устройстве, так и на приспособлении для заточке свёрл, сделанном своими руками, рекомендуется применять специализированный шаблон, необходимый для соблюдения требований к инструменту. Использование шаблона даёт возможность выставлять необходимый угол режущей части сверла, что обеспечивает высокую точность при работе. Во время проведения сверлильных работ необходимо индивидуально подбирать угол заточки инструмента, в зависимости от используемых материалов.

При работе с металлами можно использовать справочные данные, предоставляющие информацию о необходимых нормах при установке угла заточки. Параметры углов заточки для свёрл по металлу:

• Сталь, чугун и твёрдая бронза — 116−118;
• Латунь, мягкая бронза — от 120 до 130;
• Медь — 125;
• Алюминий — 140.

В простом приспособлении для заточки свёрл можно использовать втулку с внутренним диаметром, которая должна совпадать с поперечным сечением сверла и фиксироваться на жёстком основании под необходимым углом. Втулка подбирается с высокой точностью — так, чтобы её внутренний диаметр совпадал с поперечным сечением затачиваемого инструмента. Категорически нельзя допускать слабой фиксации: это резко снижает качество заточки.

Можно использовать деревянный брусок, в котором должны быть просверлены отверстия разного диаметра, что сделает приспособление универсальным.

https://youtube.com/watch?v=0UBI9ZT26gw

Важным узлом является подручник, выполняющий следующие функции:

• обеспечивает правильное фиксирование обрабатываемого объекта и его перемещение относительно заточного круга;
• является отличным упором во время выполнения заточных работ.

Чертежи приспособления для заточки свёрл могут оказать существенную помощь при его сборке. Их можно найти в различных источниках информации. Изучая принцип работы подобных конструкций, можно разработать свой вариант, который может отличаться от базового своими индивидуальными особенностями.

При работе с заточными устройствами необходимо выполнять следующие правила:

• Обрабатываемый инструмент во время проведения работ должен быть крепко зафиксирован, что предотвращает его проворачивание вокруг своей оси;
• По окончании заточных работ необходимо дать сверлу остыть, после чего измерить его углы при помощи шаблона. Рабочие поверхности режущих частей не должны отличаться друг от друга.

Даже при правильно выбранных углах и совпадении их симметричности может появиться сильное биение, вызванное из-за разницы длины режущих кромок, что чревато поломкой сверла. При несимметричности режущих частей происходит замедление процесса сверления и перегрев режущей части инструмента. Это делает отверстие разбитым и увеличенным в диаметре.

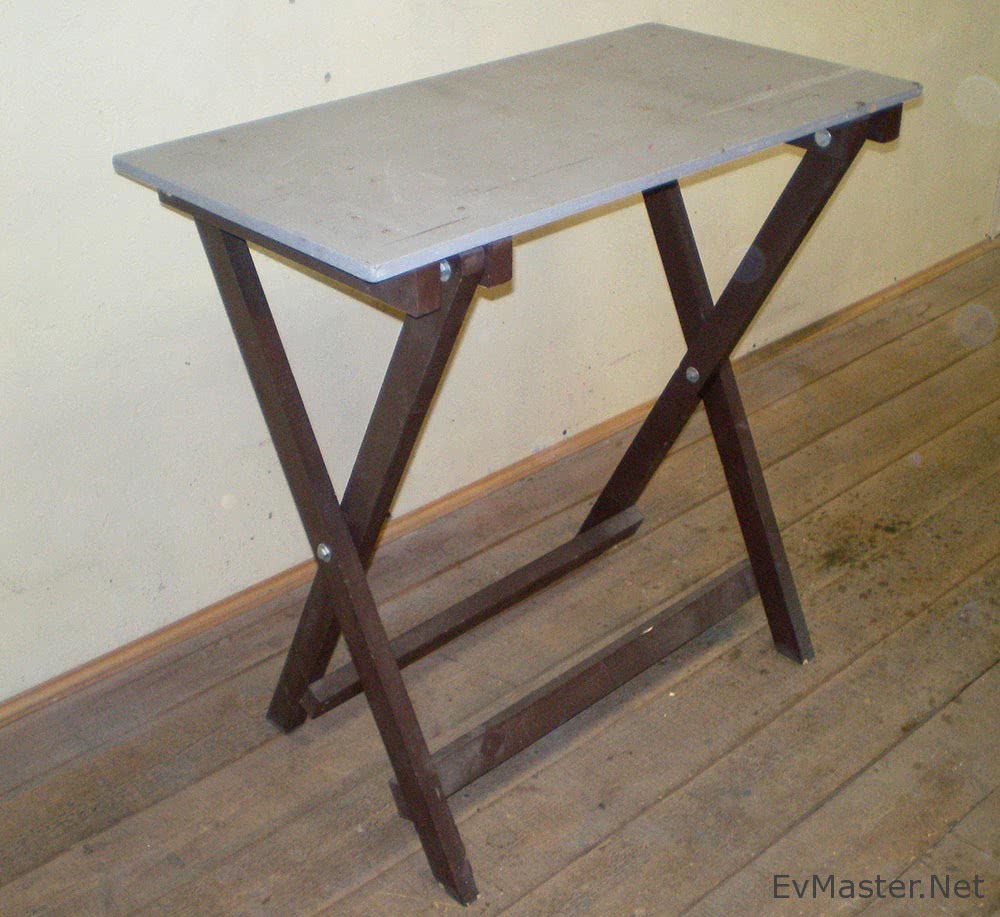

Метки: передвижной верстак

Комментарии 29

Спасибо за подробное описание, учту в работе

нельзя по ТБ использовать люминисцентные лампы с вращающимися деталями! только накаливания!

С эпра строб отсутстует,

нельзя по ТБ использовать люминисцентные лампы с вращающимися деталями! только накаливания!

А в чем реальная опасность по сравнению с лампами накаливания, можешь объяснить?

Навеяно постами о технике безопасностиПоведаю историю, рассказанную директором технического колледжа, преподававшего у нас предмет, название которого даже выговорить сложно.

Далее с его слов.

Работал я по молодости на заводе в цеху, где недавно был сделан ремонт и закуплены новые станки, в частности, и фрезерные. Ремонт был отнюдь не косметическим, старые лампочки Ильича заменили на входившие тогда в массы лампы дневного света. Ярко, красиво, все были довольны. До одного момента.

Немного углюбимся в физику. Частота переменного тока в нашей стране (да, в некоторых странах иная) 50 Гц. То есть, если грубо, 50 раз в секунду меняется плюс на минус, естественно, проходя через ноль. Лампочки Ильича некоторые физики называют инерционными, потому что спираль, наколяясь, начинает светиться, а за время изменения полярности напряжения в электросети спираль остыть не успевает, следовательно, лампочка не “мигает”. А вот лампы дневного света устроены совершенно иначе. Между двумя электродами в герметичной трубке находится газ. При подаче напряжения на электроды ток заставляет газ светиться. Здесь как раз никакой “инерции” быть не может. Такие лампочки моргают с той же частотой, с какой меняется напряжение.

Собственно сама история. Мой коллега подошёл к ставку, частота вращения которого по случайности совпала с частотой мерцания ламп. Получился эффект, схожий с “остановкой” винта вертолёта при определённой скорости вращения. То есть на секунду могло отказаться, что станок остановлен. Из-за шума в цеху слышно не было, работает он или нет. Коллега просто оперся на станок локтем. Последствия были очень печальными.

После этого случая рядом с каждым станком повеставили светильники со старой доброй лампочкой Ильича.

Несколько базовых правил заточки (на примере спиралевидных сверл по металлу):

Для лучшего восприятия материала, вспомним устройство сверла.

• Нельзя прижимать острие к наждаку дольше 2-3 секунд за один подход. Металл раскаляется и происходит так называемое «отпускание», то есть лишение закалки. Соответственно теряется необходимая твердость металла. Первый признак – наличие температурных побежалостей на кромке.
• Для сверл диаметром до 4 мм: при каждом касании плоскости наждака сверло удерживается в одном положении: вращение вокруг своей оси недопустимо. Для большего диаметра, геометрия заточки несколько иная.
• На спиралевидных сверлах затачивается только задняя поверхность режущей части.
• Режущая кромка должна быть направлена навстречу вращению точила (при механической заточке).
• Основной угол (на иллюстрации — 2φ) зависит от типа обрабатываемого материала.

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями

Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки

Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.

Что потребуется

Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:

• электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
• электрическая дрель с набором сверл;
• шуруповерт или фигурная отвертка;
• угловая шлифмашина;
• паяльник на 100 Вт;
• маленькая стамеска;
• угольник с одним из углов на 90 градусов;
• штангенциркуль;
• чертежный циркуль;
• чертежный карандаш и рулетка;
• ножницы по металлу;
• настольные тиски;
• отрезок наждачной бумаги зернистостью 150.

Набор необходимого материала и оборудования:

• модель советского электродвигателя от стиральной машины с конденсаторами;
• тумблер на нагрузку до 1.0 кВт;
• шнур с розеткой длиной 2 метра;
• маленький точильный камень с диаметром посадочного отверстия 32 мм;
• плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
• фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
• брус размером 60х60 мм и высотой 0.2 метра;
• саморезы по дереву на 50 и 20 мм с прессшайбой;
• оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
• резиновые пробки от антибиотиков в количестве 4 шт.

Какой двигатель выбрать

Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:

• самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
• рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
• мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
• если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
• двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.

Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию

Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.

Как и из чего сделать элементы защиты

Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака.

Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.

Приспособления для заточки

Естественно, сделать сверло своими руками снова острым, причем прямо у себя дома – достаточно сложно. Вам понадобится различный инвентарь.

Даже в самом минимальном наборе понадобится следующее:

• заточный наждачный станок;
• комплект точильных кругов (их твердость выбирают, исходя от того, из чего было изготовлено сверло);
• тазик или любой другой сосуд, в который будем набирать хладагент (вода или машинное масло);
• приспособления для обеспечения необходимого угла заточки.

Что можно применить, если ситуация критичная и дома нет почти ничего для заточки?

Болгарка

https://youtube.com/watch?v=wwEHPsg35oI

Есть два способа как точить сверла дома этим инструментом:

1. Сверло нужно надежно закрепить в тисках (естественно, тщательно проверяем угол крепления). Затем на болгарку ставим абразивный диск по металлу, после чего включаем ее и аккуратно подносим к затачиваемому сверлу.
2. Во втором случае крепится не сверло, а непосредственно сама болгарка. На нее ставим диск с мелкозернистой наждачной бумагой. Запускаем болгарку и аккуратно прислоняем к диску на ней сверло (естественно, рабочей режущей поверхностью).

Данный метод имеет свои минусы. Это опасность травмироваться, поскольку во время работы сверло постоянно так и норовит соскочить с круга.

Надфиль

Заточить сверло возможно и обычным напильником. Сделать это можно даже без особого опыта, нужно просто подобрать подходящий надфиль, чтобы быть уверенным, как правильно затачивать сверла по металлу. Но здесь есть один нюанс. Сверла (даже «бюджетные») делают из инструментальной быстрорежущей стали, поэтому надфиль нужно брать обязательно с напылением из алмазной крошки (другой напильник не «возьмет» наш инструмент). Ну и не обойтись без тисков — в них необходимо надежно зафиксировать сверло.

Как осуществляется сборка наждака

Схема наждака из двигателя от стиральной машины.

Самодельный наждак может иметь вид, отличный от стандартного, но основные составляющие элементы всегда одинаковы. К ним относят:

• электрический двигатель;
• точильный камень с фиксатором;
• станина;
• защитный кожух;
• подручник.

Сборка всех частей воедино начинается с выбора материала для основы – станины. Она может быть изготовлена из листового металла, дерева или прочного толстого пластика. Предпочтение следует отдавать металлу, так как он обладает высокими показателями надежности, пожарной безопасности и обеспечивает благодаря своему весу устойчивость устройства на любой поверхности. В случае крепления устройства болтами, в местах крепления можно использовать резиновые прокладки. Они уменьшают вибрацию, возникающую при работе наждака. Также разборная конструкция позволяет в любой момент осуществить перевозку инструмента на другое место работы.

В случае выбора не металлического, а пластикового или деревянного основания, его поверхность в рабочей зоне должна быть покрыта слоем оцинкованного железа толщиной в 0.5-1 мм. Это обезопасит рабочее место от возгорания вследствие попадания раскаленных искр на легковоспламеняемую поверхность.

Рисунок 1. Схема переходника для вала.

Электрический двигатель имеет в своем корпусе 4 длинные монтажные шпильки, наличие которых сильно облегчает монтаж мотора на станине. Для этого к поверхности металла приваривают или прикручивают болтами два железных уголка, разместив их параллельно. В них проделывают по два отверстия, к которым и будут прикреплены шпильки. Установку мотора можно произвести слегка переоборудовав либо оставив в первоначальном виде родной кронштейн двигателя, которым он крепится к корпусу стиральной машины.

Самый сложный этап сборки самодельного приспособления – найти или изготовить фиксатор для точильного круга. Вследствие того, что вал ротора имеет меньший размер, чем диаметр отверстия в точильном камне, может понадобиться специальный переходник (рис. 1). Он позволяет надежно фиксировать камень, не давая ему проскальзывать. С обратной стороны точильный камень крепят к переходнику гайкой, под которую устанавливают картонную прокладку. Резьба гайки выбирается правой или левой, в зависимости от направления движения точильного круга: при движении по часовой стрелке гайку ставят с левосторонней резьбой, в обратном случае – с правосторонней. Картонная прокладка используется для того, чтобы чрезмерное усилие зажима не привело к разрушению абразивного камня.

Важнейший показатель, которым должен обладать самодельный наждак – безопасность.

Рисунок 2. Для заточки углов лучше сделать регулируемый подручник.

Поэтому такое устройство в обязательном порядке должно быть оборудовано защитным кожухом, который может спасти не только от мелких частиц металла и искр, но и свести к минимуму риск увечий в случае неожиданного раскола точильного камня. Для удобства работы, кожух можно сделать из прозрачного ударопрочного пластика. Кроме пластика, можно использовать листовое железо толщиной от 2-2.5 мм. Не стоит забывать и о постоянном использовании средств индивидуальной защиты глаз и рук.

Правильно распределить нагрузку на материал позволяет небольшая металлическая пластина – подручник. Она предназначена для опирания на нее инструментов или материалов при обработке. Подручник можно сделать регулируемым (рис. 2), таким образом точило можно будет оптимально использовать для заточки резцов и других инструментов, для которых важен угол рабочей поверхности.

Подручник для наждака

Нашел в ГОСТЕ 12.3.028-82:

3.6. При обработке шлифовальными кругами изделий, незакрепленных жестко на станке, должны применяться подручники. Подручники должны быть передвижными, обеспечивающими установку и закрепление их в требуемом положении. У станков, имеющих два подручника, каждый подручник должен иметь независимое перемещение. Перестановка подручников во время работы не допускается.

Подручники должны иметь достаточную по величине площадку для обеспечения устойчивого положения обрабатываемого изделия. Подручники должны устанавливаться так, чтобы верхняя точка соприкосновения изделия со шлифовальным кругом находилась выше горизонтальной плоскости, проходящей через центр круга, но не более чем на 10 мм.

Зазор между краем подручника и рабочей поверхностью шлифовального круга должен быть меньше половины толщины шлифуемого изделия, но не более 3 мм.

Края подручников со стороны шлифовального круга не должны иметь выбоин, сколов и других дефектов.

Но ведь на точилах нет регулировки подручника в вертикальной плоскости. Только движение вперед-назад и наклон по оси, параллельной оси шлифкруга.

Какова усредненная высота площадки подручника в зависимости от диаметра круга?

Диск для шлифовки по дереву

Еще один инструмент, позволяющий использовать «болгарку» для очистки поверхностей.

Это металлический диск, отлично шлифующий деревянные изделия. Он обладает выгнуто-вогнутой конструкцией, позволяющей обрабатывать неровные поверхности без нарушения их формы. (В зависимости от формы обрабатываемой поверхности выбирается, какой стороной ставить диск).

Он может использоваться в качестве замены наждачных полировочных дисков. Кроме того, эффективен в роли инструмента неглубокой деревообработки – диск отлично скругляет кромку, зачищает торцы и т.д.

Вариант плоского диска.

Он устанавливается на стандартную угловую шлифмашину, рассчитанную на диски 125 мм. Поверхность съемного приспособления покрыта большим количеством «зубцов», обеспечивающих при работе на больших оборотах качественную шлифовку деревянных изделий.

Это приспособление я рекомендую мастерам с большими объемами обработки неровных деревянных поверхностей. Один такой диск проработает значительно дольше аналога с наждачной бумагой и выполнит больше работы.

Как выточить переходник и другие детали?

Переходное устройство с фланцем вытачивают на токарном станке. Для этого нужно составить его эскиз и указать на нем размеры диаметра вала электродвигателя и внутреннего отверстия на шлифовальном камне. В качестве материала для переходника лучше всего использовать инструментальную сталь.

Устройство наждака из стиральной машины с креплением к столу.

Фланец можно выточить прямо на переходнике, а можно сделать его отдельно. При раздельном исполнении он насаживается на вал и фиксируется при помощи болта и гайки с левой резьбой. На этих деталях должна быть нарезана резьба, направление которой зависит от того, в какую сторону вращается вал двигателя. Если это происходит по ходу часов, то резьбовое соединение должно быть левосторонним, а если наоборот — то правосторонним.

Если все учтено правильно, то при работе наждака гайка будет самопроизвольно закручиваться и прочно удерживать камень на своем месте. В противном случае он слетит и может нанести работающему человеку серьезную травму.

Если для втулок переходника нет подходящего цилиндрического материала, то можно использовать для их изготовления куски толстостенных труб, а зазоры между валом двигателя и втулкой заполнить изоляционной лентой из ткани. Но такая конструкция не всегда обеспечивает нужную безопасность при работе, так как могут появиться биения.

Если взять трубу с внешним диаметром в 3,2 см, то круг наденется на нее без всякой подмотки с натягом.

Можно собрать нужную конструкцию, применив несколько втулок подходящих размеров. Но они должны плотно вставляться друг в друга. При этом обязательны такие детали, как гайка и болт. Для установки этого винта в валу двигателя делают отверстие глубиной 30-40 мм, а затем, зажав валик в тисках, нарезают метчиком резьбу для болта.

Гайку с левосторонней резьбой можно выточить на том же токарном станке или подобрать нужную, сняв эту деталь с другого станка.

Как сделать самодельный наждак

Материалы и инструменты:

• электродвигатель от стиральной машины;
• насадки;
• выключатель;
• конденсатор;
• проводка;
• изоляционная лента.

Домашний мастер может изготовить электрический самодельный наждак из подручных инструментов, которые есть в доме. Для сборки прибора применяют какой-либо электродвигатель. На его вал монтируют необходимые насадки для фиксации наждачного круга.

Если у вас в доме есть двигатель от старой стиральной машины «Вятка», «Сибирь», то его можно использовать для изготовления точила. Эти электродвигатели имеют большую мощность. Также от стиральной машины можно взять выключатель, снабженный специальным пускателем.

Схема устройства наждака.

Однако из такого электродвигателя смастерить точило достаточно трудно. Проблемы возникнут, когда будет необходимо надеть точильный камень на вал двигателя. Дело в том, что двигатель не всегда снабжен резьбой. К тому же диаметр отверстия камня может отличаться от диаметра вала.

В работе понадобится определенная точеная деталь, благодаря которой эти проблемы будут решены.

Прежде чем приступить к изготовлению устройства, надо определиться с его будущими параметрами. Чтобы сделать самодельный наждак, обычно для электрического точила применяют асинхронный двигатель.

Для данного прибора подойдет электродвигатель с числом оборотов 3000 об/мин. Если частота вращения будет слишком большой, то точильный камень может сломаться. Поэтому в домашней мастерской лучше использовать прибор с двигателем, у которого 1000-1500 об/мин.

Если вы все же решили поставить двигатель с частотой вращения 3000 об/мин, то нужно поставить точильный камень повышенной прочности и высококачественный фланец. Такой наждак можно с успехом использовать для полировки древесины.

Мощность электродвигателя должна составлять до 400 Вт. Можно применять и приборы с мощностью 100-200 Вт, только они обладают небольшим числом оборотов.

Электродвигатели могут использоваться не только однофазные, но и трехфазные. Оба вида можно включать в обычную сеть, только для подключения трехфазного прибора используют конденсатор.

Полировочные насадки для УШМ

Приспособление, используемое для полировки мебели, автомобилей, деревянных, мраморных и металлических изделий. Выполняет бережную обработку обслуживаемой поверхности.

Не допускает повреждения основы – будь там дерево, металл, камень или стекло. Может использоваться для полировки самых разных хозяйственных и рабочих инструментов.

Основа полировочного диска – металл. На металлической основе закреплен шлифовальный материал – шелк. Полировочный круг рассчитан на работу с популярными видами «болгарок» – способными работать с дисками 100 мм и больше. Он прост в установке и замене. При наличии качественных полиролей обеспечивает устранение мелких царапин и трещин с обрабатываемой поверхности.

Рекомендую почитать:

• Вещь! Электролобзик BOSCH PST 800 PEL – Мой надежный помощник в работе;
• Мой обзор и отзыв об электрической газонокосилки Carver LME-1640;
• 10 уникальных и недорогих ручных инструментов из Aliexpress.

Заключение

Практика показала, что такая приспособа отлично работает, но при соблюдении двух условий:

• Точить надо на исправных инструментах, не имеет значение, это болгарка, шлифовальная машина или точило. Абразивный элемент не может иметь биения, в противном случае никакая приспособа не поможет.
• Если из-за недостаточного опыта во время заточки снимается довольно много бруска, то периодически надо проверять его угол.

Еще одно преимущество – если приспособление сделано под диаметр 10 мм, то с его помощью можно восстанавливать кромки сверл диаметра 8–10 мм. Изготовьте их несколько с разными диаметрами под все используемые сверла.

Шаг №4 — свариваем гайки

Свариваем гайки друг с другом

Фиксируем обе гайки в тисках, и прихватываем их электросваркой. Двух точек будет достаточно.

Приспособа готова к работе

В целую гайку вворачиваем болт. Приспособление готово к использованию.

back to menu

Похожие записи:

Как назвать группу вконтакте: выбираем классное имя для своего сообщества Как намотать леску на катушку триммера Варианты упоров на распашные ворота и их изготовление своими руками Как увеличить дальность wi-fi роутера Артезианская скважина Детская песочница кораблик своими руками: 6 пошаговых фото️
