Как измерить напряжение в розетке мультиметром и другими способами?

Немного теории – как подключаются измерительные приборы

Электронный мультиметр объединяет в себе несколько различных устройств, которые по-разному подключаются к участку цепи. Чтобы им правильно пользоваться, надо знать чем измеряется напряжение, а чем сила тока и правильно производить подключение устройства.

Когда провода просто подключены к рабочему источнику питания, то на них появляется электрическое напряжение, которое можно померить между плюсом и минусом (фазой и нулем). Это значит, что напряжение можно измерить как при подключенной в сеть нагрузке (работающем приборе), так и без нее.

Электрический ток в проводах появляется только в том случае, когда цепь замкнута – только тогда он начинает течь от одного полюса к другому. При этом, измерения тока проводятся при подключении измерительного устройства последовательно. Это значит, что ток должен пройти через прибор и только в этом случае он сможет замерить его величину.

Разумеется, чтобы измерительный прибор не оказывал влияния на силу тока, которую он измеряет, сопротивление мультиметра должно быть как можно меньше. Соответственно, если прибор настроен на измерение силы тока, а по ошибке попробовать измерить им напряжение, то случится короткое замыкание. Правда и тут не все однозначно – измерение тока и напряжения современными электронными мультиметрами проводится с одинаковым подключением клемм к устройству.

Если вспоминать хотя бы поверхностные школьные знания про электрические цепи, то сформулировать правила измерения напряжения и силы тока можно следующим образом: напряжение одинаковое на параллельно подключенных участках цепи, а сила тока при последовательном соединении проводников.

Как мультиметром проверить напряжение в сети 220в?

Как проверить вольтаж мультиметром? Стоит подготовить его. Штекер чёрного провода поставить в разъём, обозначенный COM. Красный поместить в разъём, промаркированный VΩmA.

Вокруг переключателя режимов указаны максимальные значения, например, 200 и 500 вольт, а также вид тока: переменный или постоянный. Первый обозначен значком V~ (ACV – условные обозначения на корпусе могут различаться). Нужно выставить указатель на 500. При значении меньше или примерно равном измеряемому, у тестера есть шанс сломаться от перегрузки. Когда экран мультитестера обнулится – он может измерять. Берут два щупа, которыми заканчиваются провода, подключенные к указанным разъёмам. Вставляют их в розетку или дотрагиваются до проводов

Не важно, какой щуп, куда: напряжение переменное. На дисплее будет примерно 220 вольт, если ток в сети есть, или ноль, если его нет

Вам это будет интересно Проверка IGBT транзисторов


Электронный аппарат точнее и удобнее

Если необходимо найти фазовый и нулевой провода (это необходимо, например, для корректного монтажа выключателя), выставляют провода так же, как в предыдущем случае и то же значение V~ и 500 вольт. Далее красным щупом трогают проверяемый проводник, а чёрный зажимают пальцами руки или приставляют к гарантированно заземлённой конструкции. Для фазы значение будет около 220, если нулевой – замереть на отметке 0 или немного больше, до 127. Опасность поражения током минимальна, но прибор должен быть исправен и параметры выставлены правильно.


Касаться проводов нельзя руками

Процесс измерения

Для измерения нужно подключиться в разрыв электрической цепи между сетью и подключенным устройством, потребляющим ток. Подключение осуществляется последовательно, в отличие от измерения напряжения.

Как стало понятно, для подключения к тестируемой цепи, ее нужно разорвать. Это делается несколькими способами:

  • отсоединить вывод можно распаяв контакты;
  • открутив винтовые соединения;
  • перекусив провода кусачками.

Таким образом, мультиметр становится составной частью электроцепи. После правильного подключения, стрелка покажет силу тока в цепи. А дисплей отобразит конкретные цифры.

Как измерить напряжение

При использовании мультиметра важно помнить, чёрный щуп подключается в разъем COM прибора, в отечественных приборах может иметь обозначение в виде звёздочки или массы *, а красный или белый подключаем (вставляем) в разъем «VΩmA». В отличие от тестера, для мультиметра перепутать полярность при замерах постоянного напряжения не страшно, а вот стрелочный тестер можно так запросто привести в негодность. Стрелочники боятся переплюсовки, а мультиметр лишь добавит знак «-» к показанию

Но для обоих приборов важен выбор пределов измерений. Если ожидается что на этом участке цепи, или на автомобильном АКБ напряжения будет 12 В, значит нам нужно выставить предел измерений DC 20, если 150 В, то предел DC 200. Причем режим мультиметра и тестера выведет показания переменного напряжения в постоянное, если конечно тестер не совсем старого образца. Т.е. не забываем о пределах на приборах, это важно! При замере напряжения к примеру дома в розетке, ожидаемо что там должно быть примерно 220В переменного напряжения, значит на мультиметре выставляем предел АС 750, т.к. предыдущий предел АС 200 маловат для ожидаемого напряжения и при попытке замера на нём можно вывести прибор из строя. На тестере переключаем соответствующую кнопку или режим, также выбираем предел измерений, для переменного напряжения режим будет обозначен соответствующим значком.



Измерение силы переменного тока вольтметром

Если надо измерить силу переменного тока, но под рукой есть только бюджетный мультиметр, в котором нет такого функционала, то выйти из положения можно воспользовавшись методом измерения с помощью шунтирования. Его смысл отображается формулой I = U / R, Где I – сила тока, которую нужно найти, U – напряжение на локальном участке проводника, а R – сопротивление этого участка. Из формулы понятно, что если R будет равно единице, то сила тока на участке цепи будет равна напряжению.

Для измерения надо найти проводник с сопротивлением 1 Ом – это может быть достаточно длинный провод от трансформатора или кусок спирали от электропечки. Сопротивление провода, т.е. его длина, регулируются тестером в соответствующем режиме проверки.

В итоге получится следующая схема (в качестве нагрузки лампа накаливания):

  1. От первого разъема розетки провод идет к началу шунта, сюда же подключается один из щупов мультиметра.
  2. Второй щуп мультиметра подсоединяется к концу шунта и от этой точки провод идет к первому контакту цоколя лампы.
  3. От второго контакта цоколя лампы провод идет ко второму разъему розетки.

Мультиметр устанавливается в РЕЖИМ ИЗМЕРЕНИЯ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ. По отношению к шунту он подключен параллельно, так что все правила соблюдены. При включении питания он будет показывать напряжение, равное силе тока, проходящего через шунт, которая в свою очередь такая же, как и на нагрузке.

Наглядно про этот метод измерения на видео:

Меры безопасности

Любые манипуляции с электричеством представляют повышенную опасность. В том числе, и работа с мультиметром. Тем более, что зачастую приходится работать с оголенными проводами. Поэтому необходимо соблюдать следующие меры безопасности:

  • все работы нужно проводить, лишь защитив руки резиновыми перчатками, это убережет не только от удара током, но и от ожогов;
  • перед подключением мультиметра к сети, необходимо убедиться, что она обесточена;
  • при работе с проводами, подключаемыми к прибору, нужно постоянно контролировать целостность их изоляции, которая часто нарушается при интенсивном использовании мультиметра;
  • запрещено проводить измерения во время дождя или при сильной влажности в помещении;
  • манипуляции с электричеством нужно проводить в присутствии помощника, который сможет оказать помощь или вызвать врачей, если произойдет несчастный случай.

По окончании замеров, сеть опять обесточивается и лишь после этого соединяются разъединенные провода.

Теперь, прочитав статью и разобравшись в устройстве, а также в принципах работы измерительного прибора, любой человек без труда проведет замеры. Однако, будет лучше, если этим, все-таки, займется обученный профессионал.

Как измерить напряжение в розетке

При проведении электромонтажных работ после отключения рубильника в щитке необходимо проверить факт напряжения в сети. Это можно сделать индикаторной отверткой или мультиметром. Плюс мультиметра еще и в том, что он позволит определить не только наличие или отсутствие напряжения, но и установить его величину. Что расширяет возможности его использования (например, если нужно зафиксировать напряжение в дневное и ночное время для сохранности электробытовой аппаратуры)

Как проверить напряжение в розетке мультиметром:

Включить прибор Прокрутить регулятор в положение ACV (тут важно не ошибиться, так как если установить на DCV и попытаться определить напряжение, то тестер выйдет из строя). И выбрать примерную вилку напряжения, если есть сомнения, то смело выбирайте максимальную цифровую границу — 750 В (зависит от модели, предельное значение возможно будет отличаться)

Известно, что в домашней сети напряжение в 220 В. Устанавливать на мультиметре значение меньше этого показателя нельзя, так как это грозит поломкой прибора. Еще раз убедиться, что на ЖК-дисплее высветились три нуля, переключатель установлен на 750 В (или выше) в секторе ACV. Проверить правильность подключения проводов к измерителю.
Теперь можно щупы вставить в отверстия розетки. После завершения работы щупы по необходимости вынимаются, а прибор отключается. На экране высветятся показания в диапазоне 207-253 В, это считается нормой (она прописана в ГОСТ 29322-92). Как уже написано выше, зона DCV предназначена для замера постоянного напряжения. Практическое применение это находит, если требуется проверить заряд аккумулятора, блока питания либо, к примеру, батарейки, чтобы выяснить, можно ли ее выбрасывать или она послужит еще свое, например в детской игрушке. Замер происходит достаточно просто. Красный щуп прикладывается к плюсовому контакту, а черный, соответственно, к минусовому. Перепутать тут нестрашно, если соедините наоборот, то на экране будет показано значение со знаком минус. Так как напряжение в батарейках невелико, если стержни прижать пальцами, для человека это не будет опасно.

Как видите, измерить напряжение мультиметром совсем несложно.

Условные обозначения мультиметра

Фактически мультитестер состоит из нескольких стандартных частей: дисплея (в аналоговом – шкала с защитным стеклом), многопозиционного кругового переключателя, разъёмы для подключения щупов. В этой статье, в качестве мультиметрического прибора, рассматривается модель DT9205А.

Мультитестер цифровой DT9205А имеет широкие возможности, включая измерение переменного и постоянного напряжения и тока, сопротивление, ёмкость, исправность диодов. Размер – 186х86х41 мм, вес – 318 грамм

Кнопки:

  • ON/OFF – включение/выключение устройства;
  • HOLD – удержание отображаемого значения на ЖК-экране.

Сектора центрального переключателя:

  • hFE – измерение параметров транзисторов;
  • F, Ω- тестирование емкости конденсаторов и сопротивление;
  • A-, A~ – постоянный и переменный ток;
  • V-, V~ – постоянное и переменное напряжение.

Основные разъёмы:

  • 20А – гнездо для измерения силы тока до 20A, красный щуп;
  • А – гнездо для тестирования силы тока в пределах диапазонов;
  • СОМ – гнездо для всех режимов, обычно подключается черный щуп;
  • VΩ – гнездо для измерения сопротивлений и напряжений.

Разъёмы секций “pnp/npn” – тестирование полупроводников, “cx” – разъёмы для вставки проверяемого конденсатора. Обязательно необходимо соблюдать полярность иначе он “вздуется”.

Для того чтобы грамотно использовать мультитестер следует знать, какими функциями он наделен. Кнопки с обозначением функций расположены на лицевой панели (+)

Показания прибора

Замеры уровня напряжения в электрической сети с переменным током осуществляются вне зависимости от того, какой из щупов измерительного прибора касается фазы, а какой — ноля.

При наличии в электрической розетке напряжения, показатели мультиметра являются неизменными и составляют 220 (+/-) Вольт. При отсутствии в сети напряжения, измерительный прибор покажет на дисплее 0 Вольт.

В этом случае положение регулятора при выборе режима должно быть представлено сектором с маркировкой DСV.

Важно помнить об особенности мультиметра отображать правильные данные замеров, но с отрицательным знаком, при неправильно установленных щупах. Только правильная организация проверки напряжения тестером позволяет получить максимально точные данные, обнаружить и устранить неполадку в электрической розетке

Только правильная организация проверки напряжения тестером позволяет получить максимально точные данные, обнаружить и устранить неполадку в электрической розетке.

Конструкция мультиметра и маркировка прибора

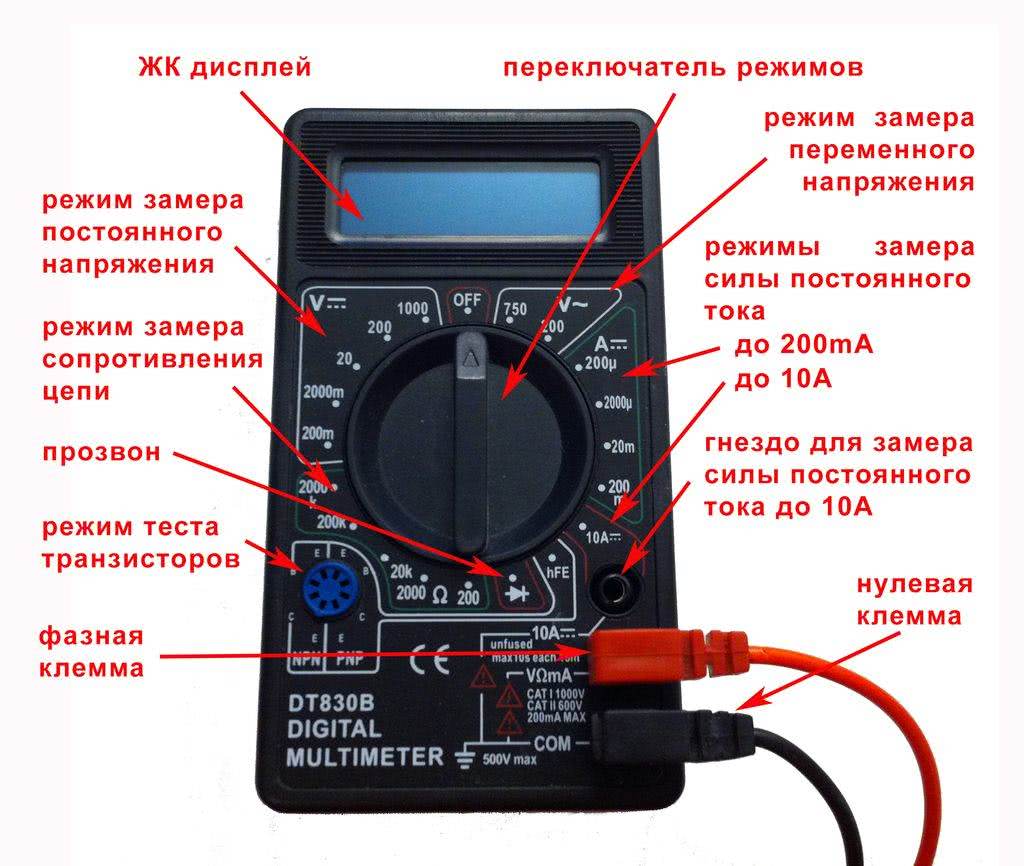

Внешне это прямоугольный пластиковый короб, где вверху с лицевой стороны находится дисплей. Под ним расположены органы управления и информация о режимах тестирования. Головным устройством для установки режима является круговой переключатель.

Вокруг находятся обозначения параметров, активируемых при повороте ручки. Отдельно вынесено гнездо для подключения транзисторов с целью тестирования. Также есть разъемы для щупов с изолированными рукоятками, которые также идут в комплекте вместе с проводами.

Есть тестеры, которые имеют англоязычные отметки. Например, когда нужно переключить напряжение с постоянного на переменное, необходимо переключить режим с V- на V~. Замеры силы тока также требует предустановки его типа: A- (постоянный) и A~ (переменный) ток. Отдельно вынесен переключатель для тестирования сопротивления. Положение переключателя – Ω.

Также используются специальные аббревиатуры:

  • ACV (alternating current voltage) – переменное напряжение, оно же напряжение переменного тока;
  • DCV (direct current voltage) – постоянное напряжение (напряжение постоянного тока);
  • DCA (direct current amperage) – постоянный ток (измерение силы);
  • Ω – сопротивление электрической сети или устройства;
  • 10А – для измерения постоянного тока в пределах 10 А. Подключается плюсовый (красный) щуп;
  • VΩmA или VΩ, V/Ω – для оценки сопротивления, напряжения, силы тока до 200 мА, прозвонки диодов и проводов. Подключается плюсовый щуп;
  • COMMOM (COM) – общий, в него подключается минусовый (синий или черный) щуп.

20 А max – это режим, применяемый для цепей с силой тока более 10 Ампер. Этот разъем встречается не на всех моделях, а только на специализированных, которыми пользуются на производствах. А чтобы не запутаться, в литературе и информационных публикациях «для чайников» и профессионалов, установлена специальная классификация. Описывая, как правильно измерить тестером тот или иной параметр, авторы предполагают, что красный провод с наконечником подключается к «плюсу», тогда как синий или черный – соответственно «минус».

В качестве дополнительного оборудования в комплект поставки могут идти различные выносные датчики, например, для замера температуры. Также прикладываются различные шнуры для подключения к сетям с разными рабочими параметрами. Есть модификации с ударопрочным корпусом. Также несложно найти прибор с защитой от воды, влаги, пыли. Они стоят немного дороже, но приспособлены для работы вне дома.

Если же планируется использование исключительно в мастерской, где всегда чисто и сухо, переплата нецелесообразна. В любом случае при выборе учитывают и эти качества.

Измерение силы переменного тока вольтметром

Если надо измерить силу переменного тока, но под рукой есть только бюджетный мультиметр, в котором нет такого функционала, то выйти из положения можно воспользовавшись методом измерения с помощью шунтирования. Его смысл отображается формулой I = U / R, Где I – сила тока, которую нужно найти, U – напряжение на локальном участке проводника, а R – сопротивление этого участка. Из формулы понятно, что если R будет равно единице, то сила тока на участке цепи будет равна напряжению.

Для измерения надо найти проводник с сопротивлением 1 Ом – это может быть достаточно длинный провод от трансформатора или кусок спирали от электропечки. Сопротивление провода, т.е. его длина, регулируются тестером в соответствующем режиме проверки.

В итоге получится следующая схема (в качестве нагрузки лампа накаливания):

  1. От первого разъема розетки провод идет к началу шунта, сюда же подключается один из щупов мультиметра.
  2. Второй щуп мультиметра подсоединяется к концу шунта и от этой точки провод идет к первому контакту цоколя лампы.
  3. От второго контакта цоколя лампы провод идет ко второму разъему розетки.

Мультиметр устанавливается в РЕЖИМ ИЗМЕРЕНИЯ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ. По отношению к шунту он подключен параллельно, так что все правила соблюдены. При включении питания он будет показывать напряжение, равное силе тока, проходящего через шунт, которая в свою очередь такая же, как и на нагрузке.

Наглядно про этот метод измерения на видео:

Буквенное обозначение функциональности

Современные мультиметры обладают множеством различных функций.

Для облегчения поиска нужного прибора в каталогах применяют буквенные индексы, являющиеся заглавными буквами английских названий измеряемых физических параметров.

Наиболее распространённые:

T – (temperature), измеряет температуру;

F – (frequency) частотомер (для измерений частоты);

C – (condenser capacity) емкость конденсатора;

L – обозначение индуктивности, принятое в честь физика Эмилия Ленца (Lenz);

R – (resistance), сопротивление.

Таким образом, например, CRL мультиметром, можно измерить емкость, сопротивление, индуктивность.

На корпусе типичного бюджетного мультиметра встречаются такие обозначения:

Для этих целей подойдёт бюджетный мультиметр, как на картинке. Красный щуп вставляют в разъем V,R,mA, чёрный в COM, переключают прибор в режим «прозвонки», обозначенный диодом или звуковым динамиком. После этого замыкают два щупа, проверяя работоспособность — должен прозвучать сигнал.

Допустим, необходимо прозвонить интернет-кабель. Сначала нужно два разъема поставить рядом. Прикасаясь щупами к клеммам, подключенным к проводам одинакового цвета, добиваются появления сигнала. Если сигнала нет – значит, где-то обрыв (нет контакта).

Цифровой дисплей при проверке кабеля показывает сопротивление.

Чтобы проверить качество электричества в розетке, нужно переключиться в режим V~ 750, вставить щупы и понаблюдать за изменяющимся напряжением некоторое время.

Также в данном режиме измерений можно определить фазу. Для этого один щуп заземляют (подключают к корпусу щитка или к заземлению), а другим проверяют провода или клеммы контактов. Появившиеся 220В (или около того) на дисплее будут указывать, что проверяемый провод – фаза.

Часто в паспорте бытовых устройств указывают номинальный ток.

Чтобы измерить ток, протекающий в цепи, мультиметр необходимо включить в ее разрыв.

Для этого выставляют переключатель мультиметра в максимальное значение диапазона А~ (переменный ток, 20 А).

Щупы необходимо подключить в соответствующие разъемы.

Для безопасного подключения оголённых проводников использована лампочка 12В с питанием от трансформатора.

Под сетевым напряжением подобным способом мерить ток нельзя из-за опасности поражения. Но можно соорудить испытательный стенд, безопасно вставляя щупы в одну розетку и подключая нагрузку к другой.

Проверять резисторы или другие радиоэлектронные нужно в режиме омметра, переключая соответствующие диапазоны таким же образом, как делалась прозвонка.

Измеряя килоомы и мегаомы, необходимо избегать касания пальцами выводов деталей – человеческое тело обладает сопротивлением, которое будет влиять на точность измерений.

Так нельзя!

Данные источники тока имеют свойство восстанавливать напряжение, благодаря химическим процессам, происходящим внутри, но при выполнении работы у подсевшего аккумулятора напряжение падает. Но можно сделать измерение силы тока, протекающего в подключенной к клеммам аккумулятора нагрузке, подобрав соответствующее сопротивление нагрузки, и потом перейти и переключиться в режим напряжения, таким способом вычисляя выдаваемую мощность источника питания.

Наблюдая за динамикой падения напряжения, можно судить о том, насколько аккумулятор разряжен. Чтобы объяснить, как проверить конденсатор мультиметром, нужно понимать свойство активного емкостного сопротивления, уменьшающегося по мере увеличения емкости при переменном токе.

У цифровых мультиметров есть внутренняя электронная защита, предотвращающая неправильное использование прибора, а также встроенный плавкий предохранитель.

Автоматическое выключение питания способствует экономному расходованию заряда батареи.

Правила по работе с цифровым мультиметром

Инструкция по применению для чайников, как правильно пользоваться мультиметром dt- 830b, dt-832, dt-838 должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно пользоваться тестером, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Правильно пользоваться моделями мультиметров dt- 830b, dt-832, dt-838 позволяют каждому желающему измерить силу постоянного тока

Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего

Стоит отметить, что режимом для измерения силы тока желательно пользоваться не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли им пользоваться. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Цифровой мультиметр может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Проверка батарейки

Как измерить напряжение на батарейке?

Необходимо черный щуп законтачить с ее минусом, красный — с плюсом, и выставить границу на 20 DCV. Для любых домашних батарей и аккумуляторов этого достаточно. Для сравнения: аккумулятор легкового автомобиля выдает 13-14 В. Только мощные аккумуляторы грузовиков предназначены для напряжения 24 В и выше.

Мультиметр покажет сохранившийся заряд батареи. Если вы перепутали полярность — ничего страшного, просто на экранчике появится знак «-». Проверяя батарейку, учтите, что «свежая» батарейка должна выдавать значение вольтажа немного больше, чем указано на ее корпусе.

Прижимая щупы к контактам батарейки или аккумулятора, удара током бояться не стоит: порог чувствительности человеческой кожи — 36 В. Даже 20 В вы не почувствуете. Но проверяя ток во вскрытом электроприборе или розетке, нужно быть осторожным. Нельзя использовать щупы с поврежденной изоляцией.

Установка режима измерения

После установки щупов переведите переключатель мультиметра на подходящий диапазон. Если измеряется напряжение в розетке, выбирайте пороговое значение в 750 ACV, если, к примеру, автомобильного аккумулятора — 20 или 200 DCV.


Всегда необходимо устанавливать предел измерения выше предполагаемого напряжения на источнике питания. Иначе вы рискуете сжечь прибор.

Есть правило: вольтаж измеряется путем параллельного подключения мультиметра, (тогда как сила тока — последовательно с нагрузкой). На практике это значит, что для того, чтобы померить напряжение в розетке, необходимо просто вставить в нее оба щупа мультиметра, каждый в свое гнездо. Где ноль, где фаза — не имеет значения.

Прибор показывает напряжение в тех пределах, на которые он отрегулирован. Таким образом, если выставить верхний порог в 750 В — увидите на экране значение в диапазоне 210-230 В. Или меньше, или больше, если скачок напряжения очень велик, но выше 750 В он подняться не может. Но если выставить порог в 200 В, то при фактической величине напряжения выше этой границы на экране появится цифра 1.

Учтите, что ровно 220 В в бытовой розетке бывает не всегда. Допустимы отклонения плюс-минус 10-15 В. Проверка трехфазной линии осуществляется контактом двух щупов мультиметра с двумя шинами. Между ними должно быть 380 В, между одной шиной и землей будет 220 В (плюс-минус 15).

Вставка концов щупов в розетку

Напряжение может иметь переменные или постоянные значения, в соответствии с которыми требуется выбрать оптимальное положение на измерительном приборе. Выбор диапазона не слишком сложный, но чаще всего устанавливаются максимальные значения с постепенным переключением на меньший уровень.

Очень важно проверить правильность выбора гнезд и подключения щупов:

  • провод черного цвета нужно установить на клемму, имеющую маркировку «СОM», что обозначает «Минус» или «Земля»;
  • провод красного цвета нужно установить на клемму, в маркировке которой присутствует литера «V».

Правила работы с мультиметром

Рядом с регулятором выбора режима тестирования определяются пограничные значения, которые при замерах уровня напряжения в электрической розетке на 220 Вольт должны устанавливаться на деление с маркировкой «750».

Измерительный прибор считается готовым к выполнению замеров, если после установки всех параметров на дисплее появится ноль, а щупы мультиметра вставлены в тестируемую эклектическую розетку.

Как измерять напряжение

Для человека, который имеет определенные навыки и знания в электротехнике не составит особого труда производить измерения с помощью мультиметра. Для тех, кто никогда не работал с таким типом устройств, ниже представлено как пользоваться стандартным мультиметром.

Постоянное напряжение

С помощью этого режима измеряется напряжение элементов питания, батареек и аккумуляторов автомобилей. Большинство цепей управления в современных системах АСУТП имеют потенциал 24 В постоянного тока.

Для того, чтобы выполнить измерение в этом режиме необходимо перевести прибор в положение DCV, при этом замер (если не знаете примерное напряжение) лучше всего начинать с максимального значения переключателя, постепенно уменьшая диапазон, до получения нужной размерности. Если на экране прибора результат измерения отображается со знаком «минус», то значит была нарушена полярность подключения щупов (это значит «минус» был подключен к «плюсу» цепи, в которой производится измерение, а «плюс» к «минусу»).

Что касается размерности, то тут все просто: если, к примеру, на экране высвечивается цифра 003, то значит необходимо уменьшить диапазон измерения. Постепенно снижая величину напряжения с помощью переключателя, будет высвечиваться 03, 3.

Если на дисплее отображается цифра «1» или другое непонятное число, то скорее всего неправильно выбран режим работы или необходимо повысить верхний предел измеряемого напряжения. Другими словами измеряемое значение напряжение должно быть меньше, чем верхний предел, выбранный на мультиметре.

Стандартные значения для переключателя в зоне постоянного напряжения: до 200мВ, 2В, 20В, 200В, 1000В.

Переменное напряжение

Режим измерения напряжения переменного тока включается перемещением переключателя в положение V~ или ACV. Этот режим также имеет несколько диапазонов. Обычно на стандартных мультиметрах есть два варианта выбора переменного напряжения: до 200 В и до 750 В.

Например, для измерения напряжения в бытовой сети 220В, устанавливают переключатель на 750 В и в розетку вставляют два щупа (в разные отверстия). На дисплее отобразится действительное напряжение в текущий момент времени. Обычно это значение от 210 до 230 В, другие показания уже являются отклонениями от нормы.

Электробезопасность

  • При работе с мультиметром обязательно выполнение следующих правил обращения с прибором, обеспечивающих защищенность в плане электрической безопасности:
  • запрещается работать с цифровым мультиметром в условиях повышенной влажности (в ванной комнате с остатками влаги, например);
  • недопустимо менять положение кругового переключателя, а также выбирать новый предел измерения в процессе снятия показаний в розетке;
  • ни в коем случае нельзя измерять электрические величины со значениями, превышающими выбранный вами предел;
  • категорически запрещено пользоваться цифровым прибором при неисправных (поврежденных механически или надломленных) измерительных проводах и щупах.

В заключение отметим, что к этой же проблематике (а именно – к вопросу безопасности) следует отнести и еще одну особенность применения мультиметра. Дело в том, что при работе с этим прибором вы сможете не только померить действующее напряжение, но и установить характер неисправности, проявляющейся в виде его отсутствия.

Для этого вам дополнительно потребуется обычная индикаторная отвертка, посредством которой вы сможете установить факт наличия (или отсутствия) «фазы» на одном из розеточных клеммников.

Случается, что индикаторная отвертка показывает наличие «фазы», а при вставлении обоих измерительных щупов в розетку показание мультиметра не меняется. Это значит, что в «нулевой» жиле электропроводки имеется обрыв, или нарушен контакт в соединении ее с розеточным клеммником.

Использование мультиметра очень упрощает работу электрика. И на бытовом уровне прибор может пригодиться, если надо проверить, исправна ли розетка, и какое напряжение в сети.

Питание

В обоих видах мультиметров для работы требуются элементы питания. Некоторыми видами индикаторов можно измерять напряжение и без батарей, однако для всех остальных видов измерений все-таки требуется источник энергии.

Это могут быть батарейки разных видов – АА, ААА, «Крона» («6F22») или аккумуляторы. Существуют модели со встроенными аккумуляторами, которые можно подзарядить.

За несколько часов аккумулятор вполне может разрядиться. Поэтому для тех, кто постоянно пользуется измерительным прибором, лучше выбрать модель с автоотключением.

Ошибка №9 – Замер сопротивления

Очень часто при помощи мультиметра нам нужно узнать какое сопротивление имеет тот или иной элемент схемы, участок цепи или какой-то прибор. Делается это в режиме замера сопротивления (Ом, милиОм, микроОм и т.д.).

При таком замере никогда не касайтесь кончиков щупов голыми руками!

Наше тело имеет собственное сопротивление (доходит до 10кОм), и оно в этом случае будет вносить погрешность в результаты замеров.

То же самое относится к замерам сопротивления внутри схем, без выпаивания элементов. Сопротивление соседних деталей может существенно исказить данные.

Также погрешность может давать сам дешевый прибор и его тонюсенькие провода с щупами. Это случается при замерах с маленькими сопротивлениями.

Вот например, результаты тестирования сопротивления малой величины (3 Ом) хорошим мультиметром.

А вот это результат того же сопротивления на дешевом DT830B.

Чтобы получить более точный результат на дешевых моделях, всегда перед замером соединяйте провода щупов между собой и смотрите показания на табло.

Именно эти цифры вам придется отнять при последующих измерениях с другими деталями и элементами цепи.
