Aux кабель для автомагнитолы — как сделать самому

Содержание

Проблемы, могущие возникнуть при использовании AUX

Возможные неисправности относятся как к «магазинным» кабелям, переходникам, так и к самодельным:

  1. Автомобильный аудиокомплекс не «видит» гаджет. Попробуйте на ваше устройство закачать специальное приложение типа SoundAbout.
  2. Девайс не виден магнитоле через Bluetooth (телефон не может его отыскать). Чаще всего проблема кроется в настройках, конкретнее, в устаревшем протоколе. Возможно, не включен пункт «Доступен всем». Попробуйте просто снять минусовый провод с аккумулятора на полчаса — иногда помогает.
  3. Отсутствует контакт по USB. Причина – в порванном кабеле или испорченном гнезде. Если они в порядке, проверьте настройки гаджета — должна быть активирована функция «Передача данных».

В заключение стоит отметить положительные стороны возможности подключения к бортовой аудиосистеме через «АУКС». Это не только прослушивание любимых записей, но и подключение к интернету. Только не рекомендуется заниматься поиском музыки, информации во время движения: этим может заняться ваш пассажир или просто настройте свой телефон на воспроизведение ранее записанных любимых аудиофайлов.

Пошаговая инструкция

Чтобы узнать, как включить AUX, нужно учитывать, что на большинстве автомобильных магнитол Pioneer для активации этого разъема необходимо нажать кнопку Source. После того как на дисплее появится надпись «AUX», следует нажать на кнопку курсора для подтверждения выбора и подключения внешнего устройства. Способ, как подключить AUX на магнитоле Pioneer, зависит от ее модели.

DEH-P4800MP:

  1. выключить плеер;
  2. нажать и удерживать Source примерно 3 секунды;
  3. использовать функциональную клавишу;
  4. нажать на кнопку «Вверх».

DEH-P75BT и DEH-P70BT:

  1. выключить магнитолу;
  2. нажать и удерживать кнопку курсора 2-3 секунды;
  3. после включения устройства включить аукс однократным нажатием клавиши курсора.

DEH-30MP:

  1. выключить плеер с помощью SRC;
  2. снова нажать эту клавишу и удерживать 2-3 секунды;
  3. нажать на функциональную кнопку слева;
  4. использовать верхнюю клавишу курсора;
  5. нажать кнопку SRC.

DEH-P55BT:

  1. выключить плеер с помощью клавиши SRC;
  2. 2 раза нажать функциональную кнопку в нижней части передней панели;
  3. переместить курсор вверх или вниз для включения или выключения функции аукс;
  4. подтвердить выбор функциональной клавишей.

DEH-P77MP:

  1. выключить и снова включить плеер с помощью SRC;
  2. несколько раз использовать клавишу Function, пока не появится надпись «AUX»;
  3. воспользоваться ручкой регулировки громкости, чтобы настроить этот режим.

DEH-P88RS:

  1. удерживать кнопку SRC, пока не выключится плеер;
  2. нажать на ручку регулировки громкости и удерживать ее, пока на экране не появится надпись «Language Select»;
  3. повернуть ручку по часовой стрелке, чтобы выбрать вход AUX1 или AUX2;
  4. подтвердить выбор нажатием на регулятор громкости;
  5. для выключения аукс нажать ручку повторно.

DEH-P3500MP:

  1. выключить плеер;
  2. удерживать FUNC примерно 5 секунд;
  3. использовать эту клавишу несколько раз, пока на экране не появится надпись «AUX»;
  4. подтвердить выбор с помощью курсора, чтобы соединить подключенное устройство с магнитолой;
  5. выйти из меню с помощью кнопки Source.

Установка AUX входа

AUX in не является обязательным атрибутом приборной панели автомобилей всех марок и моделей. Равно как и встроенных в эти автомобили магнитол. AUX in – не сложное устройство. Установить его можно на любой СТО. А при наличии технических навыков самостоятельно. Для этого потребуются:

  • провод длиной 40-50 см. — 3 шт.
  • разъём AUX с гнездом.

Алгоритм установки:

  1. Один конец каждого из проводов припаивается к каналу стерео-выхода проигрывателя.
  2. Противоположные концы выводятся наружу.
  3. Гнездо AUX с тремя контактами крепится к проводам.
  4. На приборной панели или автомагнитола подготавливается место для разъёма.
  5. На подготовленное место устанавливается разъём AUX.

Как подключиться к AUX-входу

Для подключения к аукс нужен кабель для автомагнитолы. Один его конец заканчивается штекером соответствующим линейному входу, а второй должен подходить устройству, которое предназначено для соединения. При осуществлении контакта между aux in на магнитоле и девайсом, с которого будут передаваться данные включение аукс происходит автоматически Главное чтобы он подходил к разъёму подключаемого устройства. С помощью такого переходника осуществляется передача данных с внешнего носителя в аудиосистему. Иногда такой кабель является частью комплекта какого-либо устройства. При необходимости его можно приобрести как отдельный самостоятельный аксессуар.

Основные способы подключения звукопередающих устройств к аукс входу в автомобиле описаны ниже.

Стандартный кабель minijack 3.5 мм

Является наследием эволюции телефонного штекера, который применялся в качестве связного на первых телефонных станциях. Размер первого поколения равнялся 6,35 мм. С середины прошлого века до сегодняшних дней наиболее востребован различными видами аппаратуры размер 3,5 мм. Называется он minijack.

Конструкция миниджека создана в формате TRS. Если не вдаваться в подробную терминологию, расшифровку и перевод, то упрощённо это означает три контакта обеспечивающие передачу стереозвука высокого качества.

Сегодня, благодаря исторической стандартизации оборудования, миниджек применяется практически в любой звуковой аппаратуре. Порт AUX лишь один из распространённых вариантов его использования.

Переходник AUX USB

Представляет собой кабель, на одном конце которого штекер миниджек для подключения к AUXвыходу, а на другом разъём USB. Он служит для того, чтобы к аудиосистеме в качестве внешнего звукового носителя подключать устройства с USB-выходом. Например ноутбук. Это – возможность прослушивать аудио файлы хранящиеся на нем, в том случае если автомагнитола способна считывать mp3 формат. Наличие в памяти файлов с другим расширением может вызвать осложнения при декодировании и притормаживать процесс.

Различаться могут такие переходники только длиной шнура. Для комфортного применения его в машине, лучше приобретать модель с коротким кабелем, не более 12 см.

Bluetooth адаптер

Современный гаджет устанавливающий беспроводную связь между устройствами различных типов. Наиболее технологичные модели обеспечивают устойчивый обмен данными на расстоянии 50-60 метров с высокой скоростью в диапазоне от 3-х до 24-х Мбит/с в зависимости от модели.

Отличительные преимущества bluetooth адаптера:

  • невысокая стоимость;
  • лёгкость и безопасность использования;
  • эргономичность.

Широкий спектр назначений bluetooth переходника:

  • передача звука;
  • подсоединение проигрывателя к различным типам аудио воспроизводящих устройств;
  • организация беспроводной блютуз сети.

Перечень способностей этого многофункционального устройства не исчерпан перечисленными пунктами.

Важно, что если выходным штекером bluetooth переходника является миниджек, то гаджет можно подключить к аукс входу. Это позволит позволяет не только прослушивать аудио треки из памяти смартфона или интернета, но и вести телефонные переговоры в формате «свободные руки»

В этом случае голос собеседника будет выводиться на аудиосистему автомобиля.

Как подключить флешкарту к AUX

Главным условием подключением флешки к аукс является наличие питания и выхода аудиосигнала. Поэтому переходник «гнездо USB — миниджек» не подойдёт. Потребуется специальный адаптер, который иногда называют CD-ченджером. Это же устройство может читать SDs-карты мобильных телефонов. Поддерживает телефонную bluetooth гарнитуру.

Конструкция адаптера включает в себя корпус с несколькими разъёмами. К AUX он подключается через разъём миниджек. С другой стороны подключается флешка. В этом случае магнитола распознаёт её как CD-диск.

Для того чтобы воспроизведение треков с USB накопителя было возможным, нужно на магнитоле создать папку, в которую будут загружаться файлы.

Как сделать AUX-кабель для автомагнитолы своими руками

Для этого нужно уметь работать с паяльником и хотя бы немного разбираться в электрических схемах. Понадобится пара неработающих наушников для телефона или компьютера, точнее, провода от них с мини-джеками 3,5 мм.

Ход дальнейших действий:

  1. Отрежьте провод там, где он подходит к наушникам.
  2. Снимите пластиковую изоляцию (можно использовать паяльник или небольшой острый нож).
  3. Внутри увидите три проводка белого, синего и зеленого цвета. Из них первый – масса, второй – 1 канал и третий – 2 канал (стерео).
  4. Оголите выводы, чтобы добраться до жил.
  5. Теперь желательно их «прозвонить» тестером на предмет замыкания между собой. Для этого переведите мультиметр в положение измерения сопротивления, и поочередно касайтесь щупами выводов. Везде сопротивление должно быть бесконечно большим. Если это не так и тестер что-то показывает, придется искать другие наушники.
  6. Спаяйте провода от одних наушников с жилами от других, а места спайки тщательно заизолируйте изолентой, в крайнем случае подойдет и скотч.

В результате вы получите кабель с двумя мини-джеками на концах. Один из них вставляйте в ваш гаджет, другой – в разъем AUX на магнитоле или мультимедийной системе. Однако бывает ситуация, когда вход аукс в машине есть, но он старого типа и находится на задней панели магнитолы. Внешне выглядит, как прямоугольное углубление с торчащими внутри контактами. Для вывода AUX наружу, от такого гнезда понадобится перемычка от жесткого диска в виде белого пластикового прямоугольника и USB-шлейф. Внутри него 3 провода: на левый канал, на правый и масса. Все они соединяются с подготовленным (см. выше) кабелем для наушников и изолируются. Теперь можно в гнездо вставить разъем и перемычку, а часть кабеля с мини-джеком вывести наружу. Подключение выглядит, как на фото:


Подключение к гаджету автомагнитолы с разъемом старого образца

AUX в автомобиле

За последние десять лет смартфоны и прочие портативные гаджеты стали неотъемлемой частью нашей жизни. Появление умных телефонов оказало влияние на все сферы человеческой деятельности. И автопроизводство не стало исключением. Специалисты начали делать упор на взаимодействие между смартфоном и автомобилем. Появление AUX в машине стало первым шагом к интеграции мобильных устройств.

Гнездо AUX в аудиосистеме автомобиля выглядит как небольшое круглое отверстие с металлической окантовкой. Обычно оно располагается на теле магнитолы. Если разъема там нет, то возможно он находится в специализированной нише для портов. В случае если вы владелец дорогого импортного авто, то гнездо может быть накрыто крышкой, которая защищает контакты от загрязнений и попадания влаги.

Установка AUX-выхода на CD-магнитолу

Сразу следует отметить, что подавляющее большинство таких автомагнитол уже оборудованы AUX-разъёмами, но по каким-то причинам производители не считают нужным выводить их на приборную панель.
Эту проблему автовладельцу придётся решать самостоятельно.

  1. Изолента.
  2. Набор штатных ключей для извлечения CD-магнитолы.
  3. Провод от компьютерного контроллера USB.
  4. Перемычка от жёсткого диска компьютера.
  5. Кабель от наушников со штекером на 3.5 мм.

Последовательность действий при установке AUX-выхода на CD-магнитолу

  1. С магнитолы снимается декоративная пластина (её лучше всего аккуратно поддеть ножом). Затем крестовой отвёрткой откручиваются 2 самореза, на которых крепится решётка. После выкручивания саморезов она поднимается вверх:

    Вентиляционная решётка над магнитолой освобождена от саморезов и отодвинута

  2. Сейчас доступ к магнитоле открыт, и она извлекается из ниши с помощью штатных ключей.

    Извлечение магнитолы из ниши производится с помощью штатных ключей

  3. На задней стенке корпуса находится белый разъём, на котором и будет установлен AUX-выход:

    Разъём для последующего подключения AUX-кабеля

  4. Для этого к разъёму подключается USB-штекер и перемычка от жёсткого диска компьютера, которые выглядят вот так:

    Слева направо: USB-шлейф, перемычка от жёсткого диска и 3.5 мм штекер от обычных наушников

  5. Контакты разъёма на магнитоле замыкаются перемычкой в соответствии со схемой, представленной ниже:

    Перемычка и USB-шлейф должны быть установлены так, как показано на этой схеме

  6. Подключаемый к разъёму USB-кабель состоит из трёх жил: провод левого канала, провод правого канала и экранировка. Провода левый и правый каналы соединяются с двухжильным кабелем со штекером, после чего место соединения изолируется:

    Готовый изолированный AUX-кабель

  7. Полученный кабель и перемычка вставляются в разъём магнитолы:

    Кабель и перемычка, подключенные к разъёму магнитолы

  8. После этого она устанавливается на место, а кабель с AUX-штекером выводится в пепельницу:

    Готовый AUX-выход для подключения смартфона или планшета

Что можно подключить с его помощью

Практически любой электронный гаджет, имеющий соответствующий выход. Чаще всего, используя специальный провод aux, подключают:

  1. Мобильный телефон, смартфон с Android или иной операционной системой. Понадобится специальный провод-переходник. Тогда вы сможете прослушивать музыкальные композиции, записанные в памяти телефона, через качественную автомобильную аудиоаппаратуру.
  2. Компьютерный планшет.
  3. Аудиоплеер (в т. ч. МР3), работающий только с наушниками и не имеющий собственный динамик.
  4. Микрофон, если в магнитоле есть функция «караоке».
  5. Ноутбук.
  6. Старую аппаратуру аналогового типа, например, кассетный магнитофон.

Телефон с кабелем АУКС, готовый к подключению

Особенности разъёма AUX

AUX вход на приборной панели автомобиля.

Разъем AUX представляет собой небольшое круглое отверстие диаметром в 3,5 миллиметров. В него свободно входит штекер с конфигурацией фигурного металлического стержня, как для обычных наушников.

В дорогих машинах разъём AUX монтируется рядом с прикуривателем или магнитолой, и закрывается наружной крышкой, исключающей попадание во внутрь углубления влаги и пыли. Наличие входа избавляет владельца автомобиля от необходимости доукомплектовать салон многофункциональной магнитолой, и даёт возможность пользоваться не только ресурсами подключенного электронного носителя, но и воспроизводить музыку из интернета.

Достоинства и недостатки наличия AUX-разъёма

По своей конфигурации это гнездо абсолютно ничем не отличается от разъёма TRS/TRRS, используемого для подключения наушников. Но в данном случае сигнал поступает не на подключаемое устройство, а в противоположном направлении – к автомагнитоле.

Так что наличие данного входа на вашей автомагнитоле (обычно он располагается на главной панели) позволяет использовать усилитель и колонки мультимедийной системы для воспроизведения звука с маломощных гаджетов, динамики которых не отличаются ни мощностью, ни качеством звучания.

Это и является основным преимуществом AUX-гнезда. Прикупив в ближайшем магазине аудиотехники всего один кабель, вы получите возможность подключить через AUX в машине большой спектр портативных устройств.

Необходимость приобретения переходника можно назвать основным недостатком этого входа, но зато вы получаете возможность многократно усилить звучание. Что же касается качества, то оно заведомо выше, чем в стандартных наушниках (мы не говорим о профессиональных моделях – они очень дороги и для бытовых целей не подходят). Но здесь нужно сделать небольшую оговорку. Дело в том, чnо большинство мобильных гаджетов, включая iPhone, iPad, смартфоны и планшеты изначально рассчитаны на работу именно с наушниками – в этом случае звуковой сигнал поступает в устройство воспроизведения в том же виде, в котором он хранится на цифровом носителе, то есть без искажений. Линейный вход является промежуточным звеном, поэтому здесь и дальше по контуру могут возникать незначительные искажения, характерные для аналоговых устройств. Но, повторимся, по сравнению с качеством звучания в наушниках – это небо и земля, к тому же наслаждаться качественной музыкой смогут все пассажиры, находящиеся в автомобиле.

AUX вход своими руками

AUX – это кабель, с каждой стороны которого подсоединено по одному штекеру mini jack (диаметр — 3,5 мм). При желании даже начинающий радиолюбитель, сумеет самостоятельно сделать себе такого рода приспособление.

Если в аудиосистеме нет линейного входа, то необходимо знать, как можно подключить девайс для прослушивания музыки. Для этого нужно соорудить штекер в аудиосистеме своими руками. Заинтересованные люди начинают этот процесс с закупки необходимых деталей. Для начала нужно иметь в наличии штекер и кабель. Их нужно покупать в специальном магазине для радиолюбителей, а штекер снять со старых наушников. Во избежание проблем эксплуатации в будущем провод должен быть без повреждений. Разъем имеет 3 проводка, самый большой цветной провод отвечает за общий звук. Для того что бы провести эту процедуру используют паяльник, в таком случае нужен дополнительно мультиметр и припой.

После соединения всех необходимых деталей обязательно нужно все заизолировать и провести тестовое включение. После проверки закрепить кабель удобным образом и наслаждаться прослушиванием музыки.

Но если желания мастерить нет, можно купить готовое в магазине или заказать в интернете.

Таким образом, стоит сказать, что провод аукс это не просто очередной ненужный проводок из тысячи других ненужных проводков которыми часто завалены наши ящички с хламом. Это очень удобное приспособление, которое позволяет расширить возможности используемой техники. С кабелем аукс не придется слушать скучное радио в машине когда вы путешествуете. На празднике, когда организатор забыл флеш-носитель, не будет грустно без музыкального сопровождения. И не нужно с утра будить домочадцев звуками из телевизора – просто подключив наушники через разъем аукс.

Советы по покупке

Доступность AUX кабеля практически повсеместная. Не забывайте о качестве провода, которое может существенно варьироваться

Покупателем важно сэкономить, но в данном случае продавец будет прав: стоимость кабелей невысока, и зачастую не превышает 300 руб. Если вы совсем стремитесь сэкономить, то помните о малом сроке службы провода, он будет иметь недостаточную длину, и неприятным на ощупь

Существует народный миф относительно низкого качества китайских товаров, но он не имеет пол собой реальных оснований. Кабели, как и практически всё прочее, также создаются в Китае. Приобретая такую продукцию, покупатель быть уверен в том, что она качественная. Однако покупка AUX кабеля без бренда или по явно сниженной ценой не рекомендуется.

Не последняя роль отводится качеству оплётки провода, как важнейшему элементу. Благодаря качественной тканевой оплётке, провод делается необходимой степенью гибкости и прочности, по сравнению с обычной изоляцией, которая твёрдая и не гибкая.

AUX-разъем что это такое

В поколении, где музыкальные впечатления создавались специально для автомобилей, у AUX была своя эра. «Пропустите шнур AUX» стало фразой, в которой нельзя было предсказать следующий вид развлечения. Вы никогда не могли догадаться, собирается ли кто-нибудь бросить типичную мелодию или последний альбом Post Malone.

Но эра кабеля AUX медленно приближается к своему завершающему этапу. Спад начался, когда Apple представила концепцию отсутствия разъема для наушников.

После убийства аудио разъема Apple пришла к альтернативе, заменив его технологией Bluetooth «Air Pods». Что ж, у всех нас есть мнение по поводу этого нового отказа от использования технологии Bluetooth для доступа к нашему частному сеансу прослушивания. Где технология Bluetooth менее надежна, чем вставка шнура в отверстие.

Установка АУКС-входа на магнитолу

Сначала желательно в интернете разыскать принципиальную схему вашей магнитолы и приготовить тестер. Затем ее снимите с автомобиля и разберите, чтобы добраться до печатной платы.

Дальнейшие действия:

  1. Внимательно осмотрите токоведущие дорожки и найдите контакты — «масса», правый, левый канал. Они обозначаются как GND, R, L. Стереовыходы могут иметь маркировку LCH (левый) и RCH (правый).
  2. Возьмите провод от старых наушников — его нужно впаивать в соответствии с расцветкой. «Землю» можно прикрепить непосредственно к металлическому корпусу модуля.
  3. Выведите готовый кабель наружу через подходящее отверстие в магнитоле. Если таковое отсутствует, просверлите его.

В некоторых моделях магнитол старого образца сзади имеется трехштырьковое гнездо для подключения CD-чейнджера. Если у вас есть соответствующий штекер, то можно его соединить с проводом от наушников, имеющим мини-джек. Либо припаять провода непосредственно к штырькам. Этот разъем удобен тем, что при подключении гаджета магнитофон автоматически отключится.

Схемы распиновки по производителям

Распиновка аудио Apple

  • 1 — левый
  • 2 — правый
  • 3 — земля
  • 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

1 — левый
2 — правый
3 — земля
4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый
2 — правый
3 — земля
4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10.1, 4G LTE, C3530, Ch@t 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, Ch@t 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

Как без провода подключиться к AUX: что такое AUX- Bluetooth и USB AUX адаптер

Рассмотрев сам AUX, что это в автомобиле, а также какие плюсы и минусы имеет такой разъем, можно сделать вывод о том, что главным неудобством однозначно является провод аукс. Естественно, существуют решения, позволяющие подключиться к магнитоле через AUX без провода.

Речь идет о специальных адаптерах, которые вставляются в разъем аукс на магнитоле, а с мобильным устройством соединяются по Bluetooth (Bluetooth-аудио адаптер). Данная технология есть практически в любом смартфоне.

Если просто, благодаря подобному решению магнитола с AUX в машине превращается в своеобразные блютус – наушники для смартфона или планшета. Однако наряду с плюсами (возможность управлять треками прямо с адаптера, принимать звонки с мобильного, осуществлять набор последних номеров и т.д.), также есть много минусов.

Среди недостатков блютус-аукс адаптеров можно выделить не самое лучшее качество звука и «запинки» при воспроизведении, необходимостью подключать дополнительное питание на сам адаптер, так как его батареи попросту недостаточно для длительной работы и т.п.

Обратите внимание, еще есть решение AUX USB. Такой адаптер представляет собой провод, с одной стороны которого выполнен разъем USB, а с другой все тот же 3.5 разъем для магнитолы

При этом подключить «флешку» через AUX в данном случае не удастся, так как на нее не подается питания 5В, которому попросту неоткуда взяться при подключении разъема AUX.

Как видно, AUX вход в машине позволяет подключать MP3 плеер, смартфон и другие мобильные внешние устройства. При этом реализовать подключение можно двумя способами:

  • при помощи провода (aux кабель);
  • путем приобретения AUX- Bluetooth адаптера;

Первый вариант самый простой, получается дешево, просто и доступно. Если кабель качественный (как минимум, двухжильный), звук также будет нормального качества. При этом минусом является то, что от провода избавиться при таком подключении не удается.

Что касается AUX bluetooth адаптера, в данном случае происходит беспроводная передача звукового потока от внешнего устройства на сам адаптер, подключенный в AUX. Решение более дорогое, однако, обещает расширение функционала.

Не трудно догадаться, что от качества преобразования в адаптере будет зависеть и качество звука

Важно, чтобы такой адаптер имел хороший аудио кодек, сопряжение устройств по блютус происходило быстро, связь не терялась и т.д

Также не всегда дополнительные функции (голосовое управление, управление кнопками на адаптере) могут работать корректно, особенно на дешевых устройствах

Еще важно учитывать, что адаптер данного типа нужно заряжать

На практике, многие автолюбители отмечают, что срок службы таких устройств не большой, качество звука хуже, чем при подключении через AUX обычным проводом, также не очень хорошо работают функции hands-free и т.д.

https://youtube.com/watch?v=ZbMiziLoei0

Как подключить аукс к магнитоле своими руками

Материалы

  • плоская отвёртка (для снятия магнитолы);
  • паяльник с сопутствующим материалом;
  • провод с 3.5 джеком (можно использовать от старых нерабочих наушников). ;
  • мультиметр (для проверки).

Набор инструментов для работы

Подготовка автомагнитолы

  • извлекают все носители и демонтируют магнитолу;
  • в современных автомобилях сначала снимают пластиковую накладку, идущую по периметру. Обычно она крепится на парочке защёлок, которые легко отжимаются плоской отвёрткой. (Иногда бывает дополнительное крепление на винтах);

  • отсоединяют и убирают в сторону кассетный блок или проигрыватель;

  • впоследствии их можно вернуть на место.

Пайка входа

Для возможности регулирования звука средствами магнитолы сигнал надо подавать на входы усилителя. Если вы хотите управлять только с телефона — можно использовать выходы. В инструкции к магнитоле (или в сети) находят его распайку и припаивают провода.

  • красный — правый канал;
  • зелёный левый;
  • оставшийся общий провод и оплётку, если последняя есть, припаивают к корпусу платы.

Типовой вариант предусилителя

Вот так выглядит типовая схема усилителя. Жёлтым выделены нужные контакты. 1,2 — входы, 18–21 — выходы, 15 контакт (ниже 18) — земля. Таким образом, подав сигнал на ножки 1–2, средствами усилителя можно развести звук на четыре динамика. Он же занимается настройками басов, добавлением частоты и т.п.

Несколько фото, как осуществлена распайка в типовом джеке (3.5)

Если брали провод и штекер отдельно — на свободном конце собирают обычный 3.5 джек. Красный правый, зелёный левый, а оставшиеся подсоединить к корпусу штекера.

Проверка

  1. Для этого максимально уменьшают громкость на магнитоле (внешние источники имеют обыкновение «реветь»).
  2. Затем втыкают штекер в смартфон или плеер.
  3. Выбирают на нём любую аудиозапись.

Сборка

  • Устанавливают кассетник на место и собирают магнитолу.
  • Провод выводят в удобное место на торпеде (часто используют пепельницу, если нет курящих).

Собрав этот вариант, решают и проблему соединительного провода, которая возникает при желании использовать встроенный в магнитолу «AUX».

https://youtube.com/watch?v=1z—AqhxHJw

Инструкция по подключению AUX

После того, как материнская плата магнитолы демонтирована, можно приступать к оборудованию ее AUX-выходом. На этом этапе автовладельцу понадобится паяльник, набор для пайки и небольшие знания радиоэлектроники.

  1. На материнской плате необходимо найти точки с отметками RCH (правый канал) и LCH (левый канал). Эти точки являются каналами стерео выхода из проигрывателя на плату.
  2. К точкам каналов нужно припаять провода от наушников, предварительно сняв с них изоляцию с помощью ножа. Зеленый припаять нужно припаять к левому каналу, красный — к правому. Общий провод нужно заземлить, припаяв к корпусу платы (или к точке GND). Так как провода тонкие, то понадобится маломощный паяльник с тонким жалом, а также паяльная лупа.
  3. Припаянные провода нужно дополнительно изолировать термоусадочной трубкой.

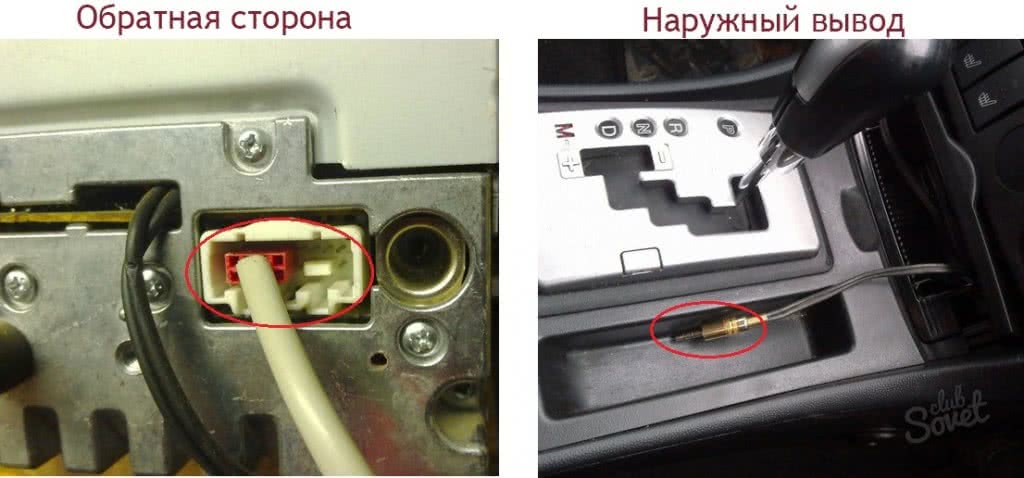

  4. Затем нужно вывести припаянные провода из корпуса магнитолы на переднюю панель автомобиля. Для этого можно просверлить отверстие в боковой стенке магнитолы. Вывод проводов с уже подсоединенным штекером можно оборудовать в пепельнице.
  5. После этого нужно собрать магнитолу в обратном порядке.

После оборудования магнитолы AUX-выходом необходимо проверить ее работоспособность. Сначала следует включить радио, чтобы проверить работу динамиков в штатном режиме, затем следует проверить проигрыватель кассет или CD-дисков.

Затем через AUX-выход следует подключить MP3 плеер или смартфон и выбрать любую композицию. На магнитоле нужно выбрать режим проигрывания «Кассета» или «CD-диск». При подключении AUX-выхода сигнал с проигрывателя должен заглушаться сигналом с внешнего устройства.

Оборудование магнитолы AUX-выходом — не единственный способ подключения смартфона или плеера к автомагнитоле. В качестве альтернативы можно использовать AUX-Bluetooth адаптер. Его плюсами являются отсутствие проводов в салоне и расширенные возможности по управлению магнитолой с помощью голосового управления или кнопок на самом устройстве. Минусом можно назвать стоимость адаптера и необходимость в его подзарядке.

Распиновка Mini-USB

Разъемы Mini-A и Mini-B появились на рынке в 2000 году, использовали стандарт USB 2.0. К сегодняшнему дню мало используются из-за появления более совершенных модификаций. Им на смену пришли микросоединители и модели ЮСБ типа C. В разъемах мини используется 4 экранированных провода и ID-функция. 2 провода используют для питания: питающий +5 В и заземление GND. 2 провода для приема и отправки дифференциальных сигналов данных, обозначаются D+ и D-pin. Data+ и Data- сигналы передаются по витой паре. D+ и D-работают всегда вместе, они не являются отдельными симплексными соединениями.

В USB-разъемах используется 2 вида кабелей:

  • экранированный, 28 AWG витая, мощность 28 AWG или 20 AWG без скрутки;
  • неэкранированный, 28 AWG без скрутки, мощность 28 AWG или 20 AWG без скрутки.

Длина кабеля зависит от мощности:

  • 28 — 0,81 м;
  • 26 — 1,31 м;
  • 24 — 2,08 м;
  • 22 — 3,33 м;
  • 20 — 5 м.

Многие производители цифровой техники разрабатывают и комплектуют свою продукцию разъемами другой конфигурации. Это может вызвать сложности с зарядкой мобильного телефона или других аппаратов.

Watch this video on YouTube

Распиновка витой пары или как обжать разъём сетевого интернет кабеля?

Как подключить розетку фаркопа к автомобилю: схема розетки прицепа

Какого цвета и как обозначаются провода ноля, фазы и земли в электрике?

Как подключить сетевую интернет розетку RJ-45 — схема распиновки

Как подключить кабель от компьютера или ноутбука к телевизору?

Как самостоятельно подключить электроплиту?

Виды USB-разъемов, основные отличия и особенности

Универсальная последовательная шина представлена 3 версиями — USB 1.1, USB 2.0 и USB 3.0. Первые две спецификации полностью совмещаются между собой, шина 3.0 имеет частичное совмещение.

USB 1.1 — это первая версия устройства, используемая для передачи данных. Спецификацию применяют только для совместимости, так как 2 рабочих режима по передаче данных (Low-speed и Full-speed) обладают низкой скоростью обмена информацией. Режим Low-speed со скоростью передачи данных 10-1500 Кбит/с используется для джойстиков, мышей, клавиатур. Full-speed задействован в аудио- и видеоустройствах.

В USB 2.0 добавлен третий режим работы — High-speed для подключения устройств по хранению информации и видеоустройств более высокой организации. Разъем помечается надписью HI-SPEED на логотипе. Скорость обмена информацией в этом режиме — 480 Мбит/с, которая равняется скорости копирования в 48 Мбайт/с.

На практике, из-за особенностей конструкции и реализации протокола, пропускная способность второй версии оказалась меньше заявленной и составляет 30-35 Мбайт/с. Кабеля и коннекторы спецификаций универсальной шины 1.1 и второго поколения имеют идентичную конфигурацию.

Универсальная шина третьего поколения поддерживает скорость 5 Гбит/с, равняющуюся скорости копирования 500 Мбайт/с. Она выпускается в синем цвете, что облегчает определение принадлежности штекеров и гнезд к усовершенствованной модели. Сила тока в шине 3.0 увеличилась с 500 мА до 900 мА. Эта особенность позволяет не использовать отдельные блоки питания для периферийных устройств, а задействовать шину 3.0 для их питания.

Совместимость спецификаций 2.0 и 3.0 выполняется частично.
