КВ регенератор

Радио, 1998, №5

Как стало известно из статьи «Последний из могикан», обобщившей некоторые публикации зарубежной печати («Радио», 1997, № 4, с. 20, 21), в последнее время вновь проявляется интерес к регенеративным радиоприёмникам, предназначенным для работы в диапазоне коротких волн.

Эту тягу к старому методу приёма нетрудно понять, сравнивая способности регенератора и современного супергетеродинного приёмника. Учитывая высокое, устойчивое усиление «супера», обеспеченное сложными, многоэлементными каскадами, оператору остаётся только «крутить» ручку настройки. «Пойманная» им при этом далёкая, слабослышимая станция отнюдь не его достижение, а высокая возможность самой аппаратуры.

Иное дело — простой регенератор, где высокие чувствительность и избирательность, а следовательно, и результативность приёма — следствие искусства оператора владеть регулируемой обратной связью. Только прием слабых сигналов на KB регенератор принесёт настоящее спортивное удовлетворение; чем проще техническое оснащение, тем ценнее «находка» в эфире. К тому же значительно меньший уровень собственных шумов в сравнении с «супером» делает слабые сигналы более разборчивыми.

Увлекательные путешествия «по коротким волнам» можно совершать даже с помощью простого регенеративного радиоприёмника, собранного по приведённой на рисунке схеме. Он содержит всего один колебательный контур, состоящий из катушки индуктивности L2 и конденсатора переменной ёмкости С4, — это намного упрощает конструкцию. Приёмник имеет один обзорный диапазон — 19…60 м, но при желании полосу принимаемых частот можно изменить, увеличив или уменьшив число витков катушки L2. Непрерывная настройка позволяет в промежутках между вещательными поддиапазонами принимать сигналы многочисленных любительских радиостанций.

Для повышения стабильности работы регенеративного каскада и уменьшения его излучения в антенну в приёмник введён усилитель РЧ, выполненный на транзисторе VT1. Принятые антенной WA1 сигналы радиостанций поступают через конденсатор C1 на вход усилительного каскада. Коллекторная нагрузка каскада — активно-индуктивная (резистор R2, дроссель L1).

Выделенный колебательным контуром L2C4 сигнал подаётся через катушку связи L4 и конденсатор С6 на регенеративный детектор, выполненный на транзисторе VT2. Высокая чувствительность обеспечивается положительной обратной связью через катушку L3, включённую в коллекторную цепь транзистора детектора. Обратную связь регулируют переменным резистором R6, который изменяет ток в цепи базы транзистора VT2.

Сигнал ЗЧ, выделенный детектором, подаётся на двухкаскадный усилитель (транзисторы VT3, VT4) звуковых частот. Переменным резистором R8 регулируют громкость звука, воспроизводимого головными телефонами BF1.

Катушки L2-L4 наматывают на полистироловом каркасе диаметром 6 мм, снабжённом подстроечником из феррита 100НН. Катушка L2 содержит 15 витков, L3 — 4…8, L4 — 3 витка провода ПЭВ-1 0,31, причём катушки L3 и L4 располагают у торца каркаса вблизи ввинчиваемого подстроечника. Дроссель L1 имеет 70 витков провода ПЭЛШО 0,1, намотанных в один слой на резисторе ВС-0,5 сопротивлением в несколько килоом.

Постоянные резисторы — МЛТ-0,125, переменные — СПО-0,4. Конденсатор переменной ёмкости — двухсекционный, с максимальной ёмкостью каждой секции 240…270 пФ, секции соединены параллельно. Оксидные конденсаторы — К50-6, остальные — КТ, КЛС и другие. Головные телефоны — высокоомные, например ТОН-2М. Источник питания — батарея напряжением 8…10 В или сетевой адаптер с хорошей фильтрацией выходного напряжения. Антенной может стать провод в изоляции длиной 5…8 м, например, протянутый вдоль стены комнаты.

Налаживание приёмника сводится к установке коллекторных токов транзисторов VT1, VT3, VT4, равных соответственно 1; 1,5 и 3 мА, подбором резисторов R1, R9, R11. Движок резистора R8 нужно поставить при этом в верхнее по схеме положение.

Для обеспечения более плавной настройки на радиостанции желательно предусмотреть верньерное устройство для конденсатора переменной ёмкости.

От редакции. Для устранения нелинейных искажений при малой громкости звука рекомендуется включить переменный резистор R8 по «классической» схеме: движок соединить с базой транзистора VT3 через конденсатор ёмкостью 1…5 мкФ (плюсовой ввод конденсатора — к базе), подключив также к базе и левый по схеме вывод резистора R9.

Ю. ПРОКОПЦЕВ, г. Москва

Как устроен радиопередатчик?

Основой любого радиопередатчика является — задающий генератор несущей частоты.

Эта схема генератора,сама вполне может служить маломощным передатчиком(при наличии антенны).
Электромагнитные колебания генерируемой им частоты, сами по себе не несут никакой
полезной информации. Что бы появилась возможность ее передачи, необходимо изменить несущую частоту,
промодулировав ее полезным сигналом.

Применяются три вида модуляции — амплитудная, частотная и фазная.
При амплитудной модуляции меняется амплитуда несущей частоты, в такт с
амплитудой информационного сигнала.
Частотная модуляция обуславливает девиацию (отклонения) несущей частоты в такт с амплитудой
полезного сигнала.
При фазной модуляции, подобное происходит соответственно, с фазой колебаний несущей
частоты.

Процесс модуляции осуществляется с помощью различных электронных схем.
Например, для частотной модуляции необходимо воздействовать на такие параметры задающего
генератора, как емкость или индуктивность его колебательного контура.
Если подать на переход база — эмиттер транзистора переменное напряжение низкой частоты,
это вызовет изменение его емкости, с периодом поданной частоты.
Соответственно, произойдет частотная модуляция задающего генератора.

Если собрать подобную схему, используя самые распостраненные высокочастотные
транзисторы (например кт315), микрофон динамического типа, можно получить простейший радиомикрофон.
С катушкой L1, состоящей из одного витка одножильного провода диаметром 1-1,5 см, он будет
перекрывать радиовещательный диапазон FM.

Сигнал от такого устройства можно принимать на расстоянии от 50, до 150 метров, в зависимости
от чувствительности используемого приемника. Точная подстройка осуществляется конденсатором С5.
Устройства для прослушки — жучки, собирают по схожим схемам.
Если требуется большая дальность передачи, сигнал задающего генератора необходимо дополнительно усилить,
с помощью выходного усилителя мощности и подать на передающую антенну.

Детали и конструкция

Катушки индуктивности L1 и L2 (рис. 2) намотаны на каркасе диаметром 3,2 см (использован пластиковый контейнер от какого-то лекарства) и содержат 4 и 16 витков соответственно.

Рис. 2. Конструкция катушки индуктивности для КВ приемника.

Расстояние между их обмотками — 6 мм. Отвод у катушки L2 сделан от второго (считая снизу) витка. Близкий аналог транзистора VT1 2N2222 — наш КТ3117А.

Транзистор 2N2222 начали выпускать ещё полвека назад, но его до сих пор часто можно встретить в радиолюбительских конструкциях.

У него довольно большое значение максимально допустимого тока коллектора (800 мА), однако здесь он работает при его малом значении (около 2,4 мА) и поэтому вместо него можно поставить любой кремниевый высокочастотный транзистор со статическим коэффициентом передачи тока не менее 100.

А близкий аналог транзистора MPF102 (VT2) — наш КП303Е. Номиналы резисторов R1 и R2 приведены для напряжения питания 6 В. При напряжении питания 9 В они должны быть соответственно 3,3 и 2 кОм, а при 12 В — 4,7 и 5 кОм.

Б. Степанов, г. Москва. Р-12-2015.

Сверхрегенеративный ресивер

Эдвин Армстронг представляет сверхрегенеративный приемник 28 июня 1922 года на встрече Американского радиоклуба в Хавемейер-холле Колумбийского университета, Нью-Йорк. Его прототип 3-лампового приемника был так же чувствителен, как и обычные 9-ламповые приемники.

Суперрегенеративный приемник использует второе низкочастотное колебание (в пределах того же каскада или за счет использования второго каскада генератора), чтобы обеспечить усиление схемы одного устройства около одного миллиона. Это второе колебание периодически прерывает или «гасит» основное ВЧ-колебание. Обычно скорость ультразвуковой закалки составляет от 30 до 100 кГц. После каждого гашения ВЧ-колебания нарастают экспоненциально, начиная с крошечной энергии, улавливаемой антенной, плюс схемного шума. Амплитуда, достигнутая в конце цикла гашения (линейный режим), или время, необходимое для достижения предельной амплитуды (логарифмический режим), зависит от силы принятого сигнала, с которого начался экспоненциальный рост. Фильтр нижних частот в звуковом усилителе фильтры для быстрого охлаждения и ВЧ частот с выхода, оставляя модуляции AM. Это обеспечивает грубую, но очень эффективную автоматическую регулировку усиления (AGC).

Преимущества и применение

Сверхрегенеративные детекторы хорошо работают для AM, а также могут использоваться для широкополосных сигналов, таких как FM, где они выполняют «определение наклона». Регенеративные детекторы хорошо работают для узкополосных сигналов, особенно для CW и SSB, которым нужен гетеродинный генератор или BFO. В сверхрегенеративном детекторе нет пригодного для использования гетеродинного генератора, хотя он всегда автоколебается, поэтому сигналы CW (код Морзе) и SSB (односторонняя полоса) не могут быть приняты должным образом.

Сверхрегенерация наиболее важна на частотах выше 27 МГц и для сигналов, для которых желательна широкая настройка. Superregen использует намного меньше компонентов для почти такой же чувствительности, как и более сложные конструкции. Легко создать приемники супрегенерации, которые работают на уровнях мощности в микроваттах в диапазоне от 30 до 6000 МГц. Это избавляет оператора от необходимости вручную регулировать уровень регенерации до уровня чуть ниже точки колебания — цепь автоматически периодически выводится из состояния колебаний, но с тем недостатком, что небольшие помехи могут быть проблемой для других

Они идеально подходят для приложений дистанционного зондирования или там, где важно длительное время автономной работы. В течение многих лет сверхрегенеративные схемы использовались в коммерческих продуктах, таких как устройства для открывания гаражных ворот, детекторы радаров, каналы передачи данных сверхвысокой мощности и очень недорогие рации.

Поскольку суперрегенеративные детекторы, как правило, принимают самый сильный сигнал и игнорируют другие сигналы в ближайшем спектре, сверхрегенерация лучше всего работает с полосами, которые относительно свободны от мешающих сигналов. Благодаря теореме Найквиста , его гашение частота должна быть по меньшей мере в два раза пропускную способность сигнала. Но гашение обертонами в дальнейшем действует как гетеродинный приемник, смешивающий дополнительные ненужные сигналы из этих диапазонов в рабочую частоту. Таким образом, общая полоса пропускания суперрегенератора не может быть менее чем в 4 раза больше, чем частота гашения, если предположить, что генератор гашения генерирует идеальную синусоидальную волну.

Схемы регенеративных КВ радиоприемников (5-15МГц, 3-22МГц)

В лаборатории Центрального радиоклуба был разработан вариант простого супергетеродинного приемника начинающего коротковолновика, который не требует каких-либо дефицитных деталей, сравнительно прост по схеме, имеет удовлетворительную чувствительность н избирательность н практически не вызывает затруднений при налаживании. Приемник перекрывает все любительские КВ диапазоны н предназначен для приема радиостанций, работающих телефоном н телеграфом, Чувствительность приемника на краях диапазонов прн приеме радиостанций, работающих в телефонном режиме на частотах 3,5—3,65; 7—7,1; 14—14,35; 21—21,45 и 28—29,1 Мгц, соответственно равна 5—4; 4—10; 10—6; 3—4 н 4—4 мкв. В телеграфном режиме чувствительность приемника на всех диапазонах равна 1,5 мкв. Выходное напряжение на высокоомных телефонах 1,2 в.

Детали и описание изготовления

Контур можно выполнить на круглом каркасе диаметром 25мм, с теми же данными намотки. Удобней всего конечно использовать готовый керамический, потому как он имеет канавки на гранях, что дает возможность без особых заморочек намотать обмотку с шагом в 2мм.

А так бы пришлось проклеивать чтоб витки не сбивались. Подстроечный конденсатор в цепи антенны желательно дополнить включением последовательно, конденсатором в 12пф.

Эта цепочка позволяет настроить уровень приема по максимуму и немного отделить наложение одной станции на другую. Переменный конденсатор желательно использовать с воздушным диэлектриком.

Емкости в 250пф более чем достаточно. Отвод контура сделан с четвертого витка от заземленного конца обмотки. На количество принимаемых станций можно поизменять число витков контура. В своем варианте я остановился на 16 витках.

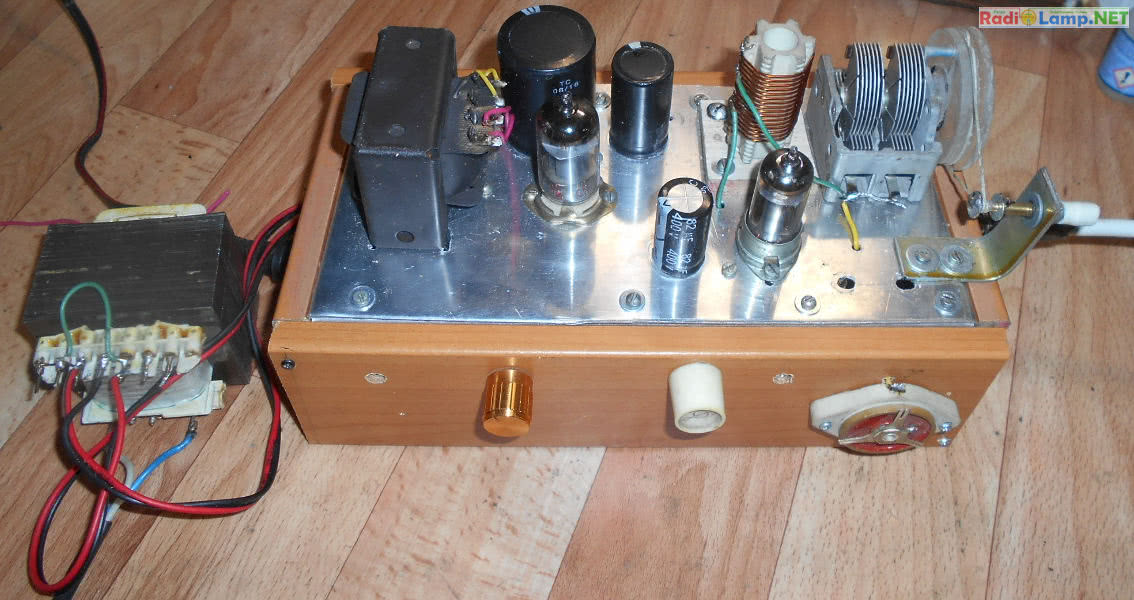

Рис. 2. Регенеративный КВ приемник на лампах 6Ж5П и 6Ф1П — фото 1.

Переменный резистор регенерация, выведен на переднюю панель. На фото виден еще переменник поменьше. Этим резистором включенным непосредственно к 6 выводу лампы нужно выставить такую величину сопротивления, при которой изменение напряжения на 6 выводе лампы будет от 0 до 80вольт, при полном  вращении переменного резистора регенерация.

Если использовать лампу 6ж1п то это значение можно уменьшить до 25вольт. При правильной сборке реген запускается без проблем.

При настройке на станции выставляем уровень регенерации переменным резистором таким чтоб прием был максимально громким и качественным без свистов и хрипов.

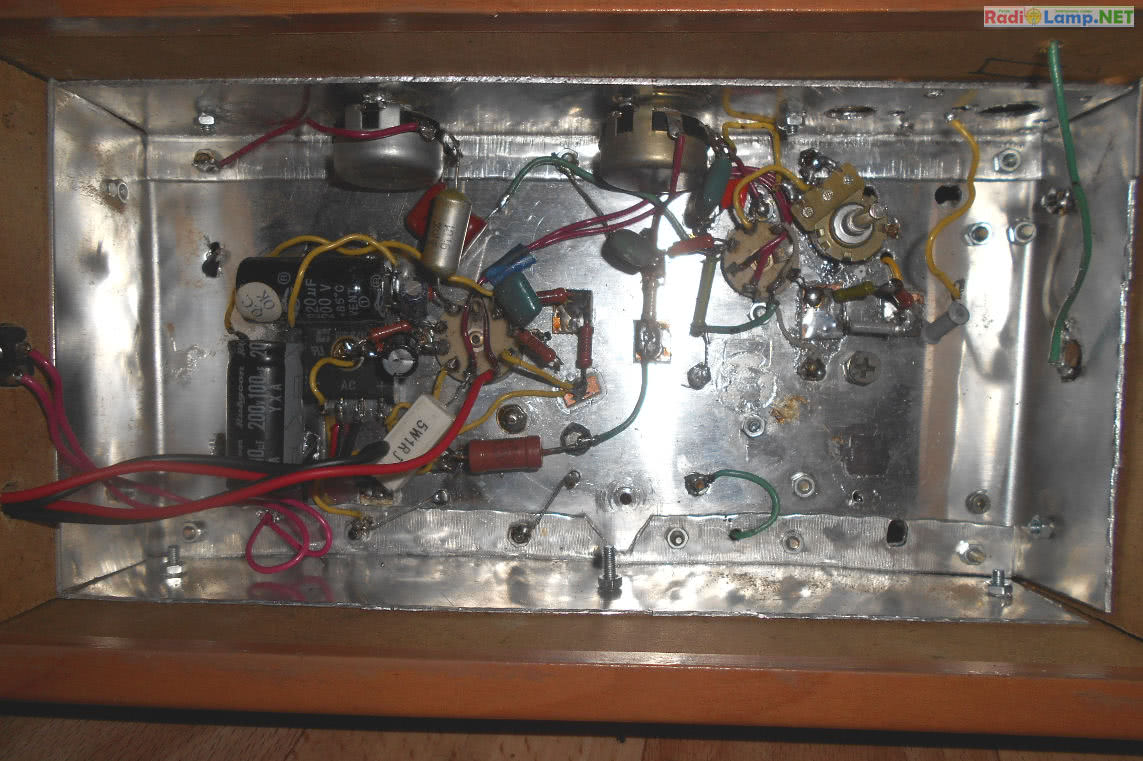

Рис. 3. Регенеративный КВ приемник на лампах 6Ж5П и 6Ф1П — фото 2.

По ходу изменения емкости кпе, этот порог нужно постоянно подстраивать вместе с принимаемой станцией. На видео можно посмотреть как все это работает.

В качестве унч использовал лампу 6ф1п, трансформатор твз1-9. Пшикнул на него из баллончика черной краской, поскольку выглядел он ужасно весь ржавый.

Знаю, найдутся люди которые раскритикуют использование этой лампы с напряжением в 240вольт. Когда предельное анодное у нее меньше. Но тем не менее с таким напряжением она работает отлично и ничего внутри не краснеет и отдает около 1вт, что более чем достаточно.

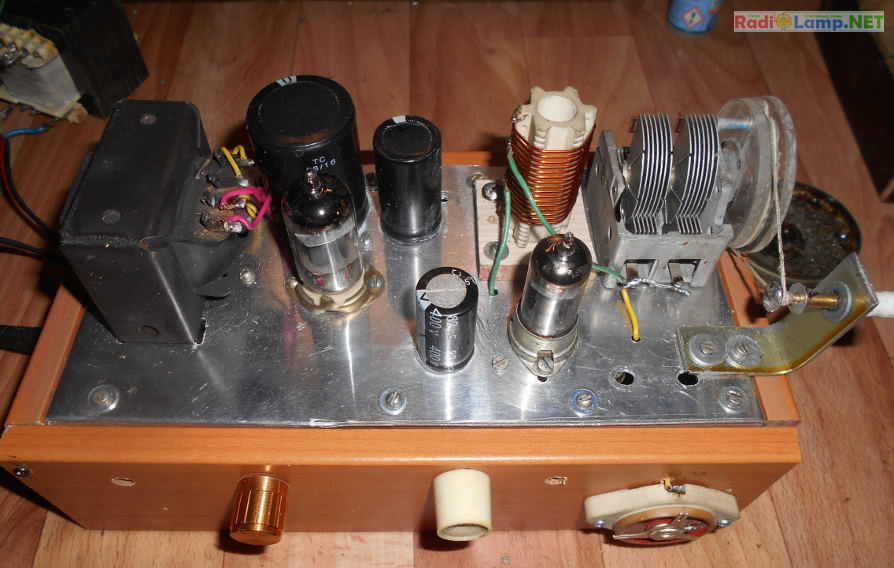

Рис. 4. Регенеративный КВ приемник на лампах 6Ж5П и 6Ф1П — фото 3.

Конечно можно было поставить 6ф3п или 6ф5п… но поставил эту, других под рукой не оказалось. Сделан сей приемник топорно конечно, можно сказать на коленке, но тем не менее вполне работоспособно.

Шасси согнул из огрызка алюминия и чтоб хоть как то придать божеский вид, сделал каркас из обрезков дверных мдф панелей. Все детальки припаяны на приклеенные на супермомент пятачки текстолита.

Остальные все что соединяются с землей, припаял прям на болтики крепления гнезд и кпе. На фото можно видеть со стороны подвала еще две емкости по 100мкф, пришлось припаять и приклеить внизу вместо большой емкости на 470мкф, так как взял по ошибке испорченную, в обрыве, и прилепил к шасси.

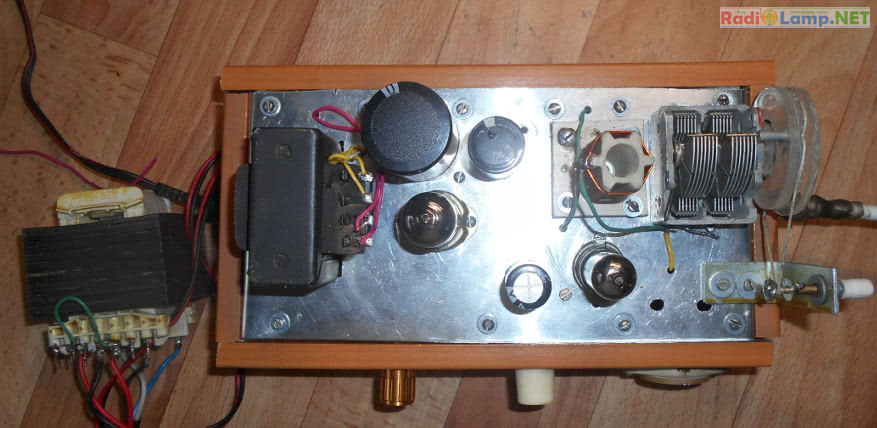

Рис. 5. Регенеративный КВ приемник на лампах 6Ж5П и 6Ф1П — фото 4.

Отрывать не стал. Оставил как есть для вида. Резистор который так же виден на фото 5вт 1ом припаян впослед накала ламп, т.к трансформатор выдает 7.5вольт.

Вместо унч можно использовать высокоомные наушники, например тон-1 с сопротивлением капсюлей 2200ом. Тем самым упростив конструкцию по максимуму.

На сетевой трансформатор места не хватило, так и остался припаянным на проводах снаружи корпуса. Антену использовал диполь 80м диапазона, но можно просто закинуть кусок провода на дерево как можно повыше и длинной метров 10-15, вполне хватит. Или выкинуть за окно несколько метров провода.

Заземление не использовал, не посчитал нужным. Никаких приборов для настройки я не использовал, только вольтметр, поскольку и настраивать то в этом приемнике особо нечего, все работает прекрасно.

Радио-как хобби

Главное преимущество КВ-диапазона -это практически неограниченная дальность приема. Именно поэтому на KB-диапазоне возможен очень дальний прием даже на совсем несложный радиоприемник Главной особенностью данного приемника является то, что его демодулятор и генератор плавного диапазона выполнены на одном полевом транзисторе с двумя изолированными затворами типа BF Приемник предназначен для работы на частотах всех радиолюбительских диапазонов от метров до 10 метров Данный участок расположен в нижнем участке КВ диапазона и частично захватывает верхний участок СВ-радиовещательного диапазона.

Радиомикрофон с низковольтовым питанием

Эта конструкция хотя и имеет небольшую дальность, вполне подойдет в качестве игрушки или проведения домашних мероприятий. Принимать сигнал с конструкции можно на любой УКВ приемник, работающий в диапазоне 87-108 МГц с частотной модуляцией. При этом дальность связи в прямой видимости может достигать 15-20 м. Взглянем на схему радиомикрофона.

Схема радиомикрофона с низковольтным питанием

Генератор несущей собран на транзисторе Т2 по схеме емкостной трехточки. Его рабочая частота – около 100 МГц. Транзистор Т2 является усилителем НЧ. Он усиливает сигнал, поступающий с электретного микрофона Mic. Акустический сигнал, принятый микрофоном, предварительно усиливается и подается на ВЧ генератор, осуществляя частотную модуляцию. Далее промодулированный ВЧ сигнал через катушку связи L2 поступает в антенну.

Глубина модуляции регулируется подбором номинала резистора R2, подбирая номинал С2 можно в некоторых пределах изменять рабочую частоту ВЧ генератора. Это необходимо на случай, если диапазон, на который настроен передатчик, уже занят какой-нибудь радиостанцией.

В конструкции можно использовать любой электретный микрофон со встроенным полевым транзистором. При его подключении необходимо соблюдать полярность. Все конденсаторы керамические. Катушки L1 и L2 бескаркасные. Обе наматываются на оправке диаметром 7 мм проводом (желательно посеребренным) диаметром 0.5 мм. L1 содержит 6, а L2 – 2 витка. При монтаже L2 размещается рядом с L1 на одной оси.

Антенна – спирально-штыревая. Изготавливают ее следующим образом. На отрезок трубки (стержень шариковой авторучки диаметром 3 и длиной 70 мм) наматывается отрезок провода ПЭВ 0.15. Длина отрезка – 165 мм. Шаг намотки – 0.3 мм. Далее катушка фиксируется клеем и остается на трубке. Один конец этой спиральной катушки, обозначенной на схеме как L3, подключается к L2, второй остается свободным.

В качестве штыря используется медный обмоточный провод или любой стальной штырь длиной 100 мм. Диаметр штыря или провода нужно подобрать таким, чтобы он (штырь) с некоторым натягом входил внутрь стержня.

Налаживание радиомикрофона сводится к подбору номиналов R2, C2, а также элементов С3 и R3, которые должны обеспечивать устойчивую работу устройства при изменении питающего напряжения от 1.5 до 0.9 В. После основной настройки настраивают антенну для максимального согласования с передатчиком. Настройка производится перемещением штыря внутри трубки до получения максимальной дальности. После этого штырь фиксируется в трубке любым удобным способом, к примеру, клеем.

Важно! Схема очень чувствительна к подбору элементов, помеченных звездочкой. Настройку можно считать удачной, если радиомикрофон устойчиво работает при изменении напряжения питания от 1.5 до 0.9 В, ток потребления составляет 1 мА, а дальность передачи достигает 10-15 м

В качестве источника питания можно использовать один гальванический элемент типоразмера ААА или даже батарейку для наручных часов с напряжением 1.5 В. Трехвольтовые «монетки» не подойдут, поскольку такое напряжение слишком велико и с ними передатчик не запустится.

MFJ-8100 — приемник диапазона 3,5 — 22 МГц

Регенераторы не обойдены и вниманием фирм, выпускающих промышленную аппаратуру для радиосвязи и измерительную технику — несколько лет назад американская фирма MFJ вывела на рынок пятидиапазонный КВ регенератор. Этот приемник (модель MFJ-8100), перекрывающий любительские и вещательные диапазоны от 3,5 до 22 МГц, собран на трех полевых транзисторах с р-п переходом и одной микросхеме УЗЧ

Схема радиочастотной части приемника показана на рис. 2. Транзистор VT1 служит УРЧ. Он собран по схеме с общим затвором, имеющей большое выходное сопротивление и мало нагружающей единственный регенерируемый контур приемника.

Предварительной селекции нет, и все сигналы с антенны подаются прямо на исток транзистора. Это чревато перекрестными помехами, которые могут быть ослаблены резистором R2 — простейшим входным аттенюатором. Контур регенератора образован переключаемыми катушками L1 — L5 и конденсаторами С2 — С4. Детекторный каскад собран на транзисторе ѴТЗ.

Рис. 2. Принципиальная схема радиочастотной части КВ приемника MFJ-8100.

Его режим по постоянному току устанавливается резистором R10 так, чтобы транзистор работал вблизи нижнего изгиба характеристики при напряжении смещения, близком к напряжению отсечки, и при малом токе стока, то есть в нелинейной области, что и обеспечивает хорошее детектирование.

Радиочастотный сигнал с истока транзистора ѴТЗ через регулятор обратной связи R8 подается на исток транзистора ѴТ2, служащего усилителем в цепи ПОС. Его сток так же, как и сток транзистора УРЧ, подключен к контуру, замыкая цепь ОС.

Продетектированный сигнал ЗЧ выделяется на нагрузке детектора R9, фильтруется цепочкой R11C12 — С14 и подается на микросхему УЗЧ типа LM386, не имеющую отечественных аналогов.

В приемнике можно использовать любой УЗЧ, в том числе и из описанных в этой книге. Транзисторы J330 близки по характеристикам к отечественным КП303Е.

Индуктивность катушек имеет следующие значения: L1 — 10 мкГн, L2 — 3,3 мкГн, L3 — 1 мкГн, L4 — 0,47 мкГн. Индуктивность катушки L5 в описании не указана, она имеет 8 витков провода диаметром 0,7 мм при диаметре каркаса 12 мм.

Как видно из схемы, индуктивность катушек при переключении на низкочастотные диапазоны суммируется, поэтому «укладку» диапазонов приемника на нужные частоты (подбором числа витков катушек) надо начинать с самого коротковолнового, последовательно переходя к более длинноволновым. КПЕ снабжен верньером с замедлением 1:6. Рекомендованная антенна — провод длиной 8-10 м.

«Миноискатель»

Это, конечно, не миноискатель. Все, что умеет этот прибор – обнаруживать металлические предметы на расстоянии в несколько сантиметров. Тем не менее, он поможет провести увлекательные соревнования по поиску «мин» – кружочков из жести, спрятанных под ковром или под тонким слоем песка.

Схема металлодетектора на одном транзисторе

Устройство представляет собой генератор звуковой частоты, собранный на транзисторе Т1. Частотозадающей цепью генератора являются конденсатор С1 и катушка L1, которая одновременно является поисковой. Пока вблизи катушки нет металлических предметов, в телефонах В1 слышен звук одного тона. Если поднести к катушке металл, то индуктивность ее изменится, а значит, изменится и частота генератора, что несложно определить на слух.

Резистор R2 служит для регулировки чувствительности металлодетектора. В качестве поисковой катушки используется один капсюль головных телефонов ТОН-1 или ТОН-2 с сопротивлением обмотки 1000-1600 Ом. Перед использованием капсюль необходимо доработать – отвернуть крышку и поменять металлическую мембрану на картонный кружок того же диаметра. Он предохранит внутренности капсюля от пыли.

В качестве поисковой катушки используется один капсюль головных телефонов

В1 – такие же головные телефоны, но без доработки. На месте Т1 может работать МП40, МП41, МП42 с любой буквой. Источник питания – батарея «крона» или любая другая напряжением 9 В. Ток потребления прибором составляет 2-3 мА, так что источника питания хватит на долго. Конструкция металлодетектора произвольная. В качестве мин удобно использовать Ш-образные пластины, взяв их из любого разобранного трансформатора. Они достаточно тонкие и отлично спрячутся даже под тонким ковром.

Установка приёмника в корпус

Рекомендуемый корпус от Радио Шэк имеет в своём составе металлический и пластиковый верх. Используйте верхнюю металлическую пластину в качестве передней панели, привинтив её к боку корпуса с помощью двух маленьких винтов и гаек с помощью предварительно просверленных отверстий. Далее просверлите отверстия под органы управления и разместите на передней панели два переменных резистора, один конденсатор переменной ёмкости и выключатель. Приёмником будет легче пользоваться если разместить конденсатор настройки и резистор, управляющий регенерацией с противоположных краёв передней панели. Регулятор громкости и регулятор регенерации лучше разместить внизу передней панели, что бы проводники, идущие к печатной плате, были как можно короче. Можно использовать монтажный провод из Радио Шэка для подключения регуляторов громкости и регенерации, если свить эти провода, и длина этих проводников должна быть как можно короче. Так же можно использовать экранированный провод для этих соединений. Выключатель питания может быть смонтирован в любом удобном месте. Используйте одно из двух оставшихся отверстий передней панели для подключения общего провода к печатной плате. Прикрутите печатную плату и катушку индуктивности ко дну корпуса, используя небольшие винты. Смонтируйте разъём под наушники на задней стороне корпуса, ближе к печатной плате и усилителю LM386. Прикрепите 1-метровую антенну к одному из задних углов корпуса с помощью винтов и гаек.

Если вы используете гнездо для наушников J1 из РадиоШэка (RS 274-276), то соедините вместе контакты 2 и 5, и подсоедините их к конденсатору C8. Соедините контакт 1 с общим проводом. Если вы собираетесь использовать небольшой громкоговоритель, то подсоедините его к контактам гнезда 1 и 3. В этом случае если в гнездо вставить разъём наушников, то динамик автоматически отключится.

О регенерации в сверхрегенеративном приемнике

Такое приемное устройство отличается довольно высокой чувствительностью, простотой схемы, малыми массо-габаритами и легкостью повторения. Поэтому радиолюбители и применяют его в своих конструкциях.

Рис. 1. Принципиальная схема простейшего регенеративного приемника на одном транзисторе.

Тем не менее, иногда встречаются сложности в настройке такого приемного устройства, и требуется определенный практический опыт, чтобы справиться с настройкой сверхрегенеративного детектора.

По мнению автора, это обусловлено разбросом характеристик и параметров транзисторов, различиями в конкретных схемах и номиналах элементов, а также различиями в конструктивном исполненении, от чего зависят емкости монтажа и паразитные связи. К сожалению, в приложении к сверхрегенератору эти сложности не отражены в достаточной мере в радиолюбительской литературе.

Однажды при настройке такого «строптивого» сверхрегенератора автором был получен высококачественный прием радиовещательных станций с частотной модуляцией.

Этот эффект встречался и ранее, но не вызывал интереса, и поэтому не был определен механизм приема. Но в этот раз были тщательно проанализированы такие признаки как отсутствие сверхрегенеративных шумов, зависимость уровня принимаемого сигнала от значения положительной обратной связи и от уровня смещения на базе транзистора и, соответственно, от тока коллектора, который в рабочем режиме был равен 0,2…0,3 мА. Это в 3…4 раза меньше, чем в нормальном рабочем режиме у сверхрегенеративного детектора.

По этим признакам удалось определить режим регенерации. Механизм приема частотной модуляции (ЧМ) в таком приемнике заключается в преобразовании частотной модуляции (ЧМ) в амплитудную модуляцию (AM) на одном из скатов резонансной характеристики контура, и детектировании AM эмиттерным переходом транзистора.

Наличие преобразования ЧМ в AM подтверждается присутствием «провала» в уровне сигнала при центральной настройке контура и большей громкостью сигнала при настройке на верхнем скате резонансной характеристики контура (верхний скат всегда круче, чем нижний, а значит, и выше коэффициент преобразования).К удивлению автора, чувствительность и селективность такого сверхрегенератора оказались достаточными для довольно качественного приема в диапазоне 100…108 МГц.

Основные недостатки такого приемника:

• невысокая селективность, выражающаяся в наличии в паузах передач слабых сигналов от мощных и близко по частоте расположенных станций, которые можно устранить повышением степени регенерации;
• подверженность наводкам от сети переменного тока;
• необходимость дополнительного органа управления режимом регенерации.

Кроме того, все регенеративные приемники имеют зависимость порога генерации и предпорогового усиления от настройки на частоту, а также зависимость всех этих параметров от напряжения питания.

На указанных рабочих частотах сильна зависимость настройки контура и порога генерации от вносимых окружающими предметами емкостей. Поэтому требуется экранировка регенеративного детектора.При всем при этом, простота схемы и настройки такого приемника позволяют, на мой взгляд, найти ему применение в радиолюбительской практике, например для радиовещательного приема в виде эфирной радиоточки или с перестройкой на несколько станций, а также для приема звукового сопровождения телевидения в метровом диапазоне волн.

Супергетеродин.

Супергетеродин, приемник с преобразованием частоты — это наиболее распостраненная схема.
Она содержит в себе маломощный генератор колебаний
промежуточной частоты — гетеродин.

Частота генерации гетеродина меняется одновременно с изменением настройки входной частоты.
Для этого применяется двухсекционный конденсатор переменной емкости — одна секция использована
в входном колебательном контуре, вторая — в контуре гетеродина.

Причем, гетеродин настроен так, что разница между собственной его частотой и частотой
радиосигнала остается примерно неизменной на протяжении всего перестраевомого диапазона.
Это и есть промежуточная частота, которая выделяется в смесителе — каскаде где
обе частоты встречаются.
Причем, полученная таким образом промежуточная частота оказывается промодулированой полезным
сигналом.

Далее, происходит усиление промежуточной частоты каскадами усилителя промежуточной частоты.
Такие каскады имеют повышенный коэффициент усиления только на этой частоте, что исключает
самовозбуждение усилителя.
После усиления промежуточной частоты, происходит детектирование и окончательное усиление полезного сигнала.
Супергетеродин обеспечивает высокую селективность и достаточную чувствительность для работы
во всех радиовещательных диапазонах.

Кроме того, появляется возможность приема и детектирования частотно — модулированных сигналов
на частотах УКВ, что значительно улушает качество воспроизведения звука.
Самая распостраненная схема частотного детектора — балансная, содержит в себе два контура,
настроенных на несущую частоту с некоторым отклонением — слегка рассогласоваными.
Частота первого из них настраивается несколько выше, а второго — несколько ниже промежуточной
частоты.

Модулированная промежуточная частота отклоняясь от своего среднего значения наводит
колебания(может быть — звуковые) полезного сигнала выделяемые на резисторах R1 и R2.

Принципиальная схема

Схема одного из таких приёмников — регенератора для приёма радиостанций в одном из радиовещательных участков КВ-диапазона показана на рис. 1.

Преимущества предлагаемого приёмника в том, что применяемая совместно с ним магнитная (рамочная) антенна не содержит элементов настройки, значительно меньший уровень шумов от бытовых электроприборов, недостатки — небольшая и фиксированная длина кабеля для каждого КВ-диапазона, громоздкость конструкции в многодиапазонном варианте.

Рис. 1. Схема самодельного регенератора для приёма радиостанций в одном из радиовещательных участков КВ-диапазона.

По частоте приёмник перестраивают переменным резистором R1, с движка которого напряжение источника питания (12 В) поступает на варикапы VD1 и VD2. Порог генерации регулируют переменным резистором R6. Напряжение питания транзистора VT1 поддерживается неизменным с помощью интегрального стабилизатора 78L05.

Детекторный приемник.

Детекторный приемник самое простое устройство, позволяющее произвести прием радиовещательных
радиостанций, использующих амплитудную модуляцию.
Классический детекторный приемник рассчитанный на прием в диапазоне длинных и средних волн
состоит из колебательного контура, амплитудного детектора, собранного на одном диоде и высокоомных
головных телефонов (наушников, говоря по-просту).
Рисунок иллюстрирующий принцип работы амплитудного детектора

На рисунке диод «обрезает» отрицательную составляющую радиосигнала.
Затем, фильтрующая емкость производит выделение огибающей выпрямленного сигнала высокой
частоты — получается сигнал низкой частоты.

Вот так, может выглядеть схема реального детектороного приемника.

В качестве колебательного контура можно использовать конденсатор переменной емкости(C1),
от любого неисправного промышленного приемника и магнитную антенну от него же.

Наушники — старинные головные телефоны ТОН-2.
