Микросхема усилитель tda2030

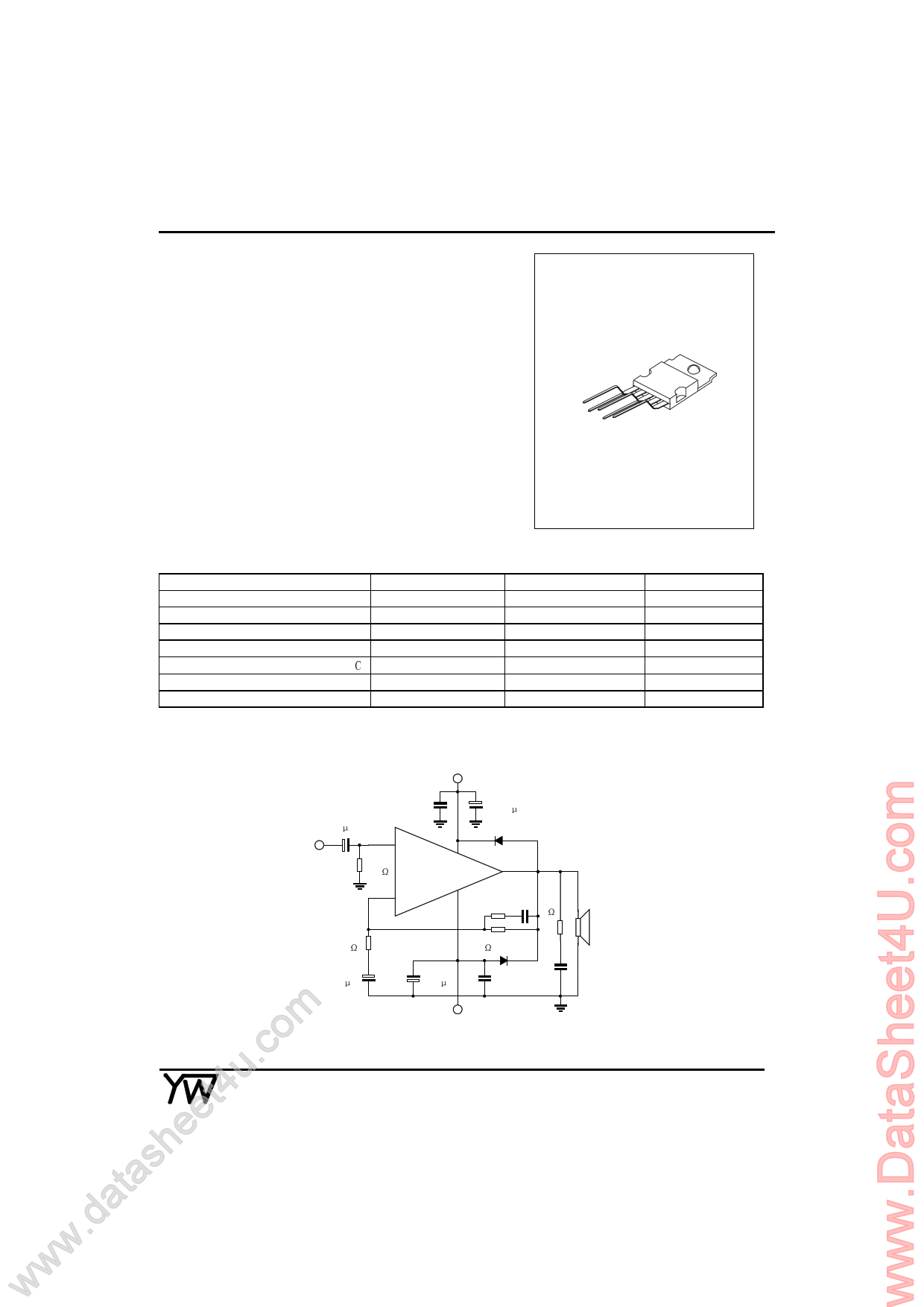

Datasheet Download — Hangzhou Silan

Усилитель звука на микросхеме TDA2030A мощностью 14 Вт.

С помощью данного набора, можно собрать простой и компактный усилитель мощностью 14 Ватт на известной всем микросхеме TDA2030A. Эти микросхемы не дорогие и в своё время были очень популярны, они обладают достойным звучанием и их часто можно встретить в заводской аудио аппаратуре. Купить такой набор можно по ссылкам ниже:

Описание комплекта

В комплект набора входят печатная плата, на которой расписано где какая деталь должна быть установлена, небольшой набор необходимых деталей и инструкция по сборке усилителя, где можно найти параметры усилителя, принципиальную схему, список компонентов и внешний вид уже собранный усилитель. Все предельно понятно и компактно, сложности возникнуть не должно.

Для стерео усилителя нужно собрать два таких набора. Основой усилителя является многим известная микросхема TDA2030A, которая обладает выходной мощностью 18 Ватт.

Печатная плата имеет небольшие размеры, выполнена качественно, все номиналы деталей указаны на плате. Подключить этот усилитель можно от однополярного источника питания или аккумуляторной батареи. Кстати схема немного отличается от схемы их даташита, в ней нет диодов, но я думаю, что на работоспособность это не повлияет!

Сборка усилителя

Так как резисторы имеют цветовую маркировку, советую проверить их номиналы мультиметром или специальным тестером, ссылку на который вы можете найти в начале статью. Затем по очереди, припаиваем резисторы на свои места..

Далее припаиваем неполярные конденсаторы, которых в комплекте всего 2, просто помещаем их на своё место в любом положении.

Далее устанавливаем электролитические конденсаторы на свои места. В отличии от неполярных, эти нужно устанавливать соблюдая полярность! Если на корпусе конденсатора нет опознавательных знаков, то определить его полярность можно очень легко, обычно короткая ножка это минус, а длинная плюс, так же не забывайте смотреть на номинал при установки.

Для защиты от переполюсовки по питанию предусмотрен диод, который то же имеется в наборе. На корпусе диода имеется метка и такая же есть на плате, согласно им, устанавливаем и припаиваем диод на своё место!

Для подключения питания, входа и выхода, в наборе предусмотрены специальные штыревые разъёмы с шагом 2.5 мм. С помощью лезвия или ножниц, разделяем их по парам и припаиваем на свои места на плате.

Ну и наконец, осталось только припаять на своё место микросхему TDA2030A. Обязательно после пайки, протирайте дорожки от канифоли, сделать эти можно специальными растворами или простым растворителем.

В процессе работы усилителя, микросхема будет греться, поэтому необходимо установить на неё теплоотвод, в виде небольшого радиатора. В комплекте с усилителем имеется специальная теплоотводящая прокладка, её нужно поставить между радиатором и микросхемой!

Сборка усилителя завершена и теперь можно его испытывать, по инструкции, питается он от напряжения 9-24 Вольта, сопротивление акустики от 4 Ом до 8 Ом, мощность усилителя указана до 14 Ватт. Для удобства подключения питания, входа и выхода, можно купить специальные разъёмы, ссылка на которые имеется в начале статьи.

Вход усилителя можно выполнить следующим образом, взять провод для передачи звукового сигнала от телефона, на усилитель, отрезать один край и припаять провода к разъёму, как на фото ниже.

Для питания усилителя можно использовать любой подходящий источник постоянного тока, например идеально подойдет блок питания от ноутбука. Обязательно соблюдайте полярность при подключении питания к усилителю!!!

На этом все, ниже вы найдете видео, где показана работа усилителя!

Микросхема усилитель TDA2030. Подробное описание

Микросхема усилитель TDA2030 является достаточно популярной и дешевой микросхемой позволяющей построить качественный усилитель для бытовых нужд. Может работать как от двухполярного, так и однополярного источника питания.

TDA2030 является монолитной интегральной микросхемой в корпусе типа Pentawatt с пятью выводами.

Микросхема предназначена для изготовления низкочастотных усилителей звука класса AB.

Микросхема  обеспечивает 14 ватт выходной мощности (d = 0,5%) при 14 В (двухполярном) или 28 В (однополярном) напряжении питания и  нагрузки в 4 Ом. А также обеспечивает гарантированную выходную мощность в 12/8 ватт при нагрузки 4/8 Ом.

TDA2030 создает высокий выходной ток и имеет очень низкие гармонические и перекрестные искажения.

Кроме того, TDA2030 включает в себя оригинальную и запатентованную систему защиты от короткого замыкания, состоящую из модуля автоматического ограничения рассеиваемой мощности для удержания рабочей точки выходных транзисторов в пределах их безопасного рабочего диапазона. Так же имеется типовая схема отключения по перегреву.

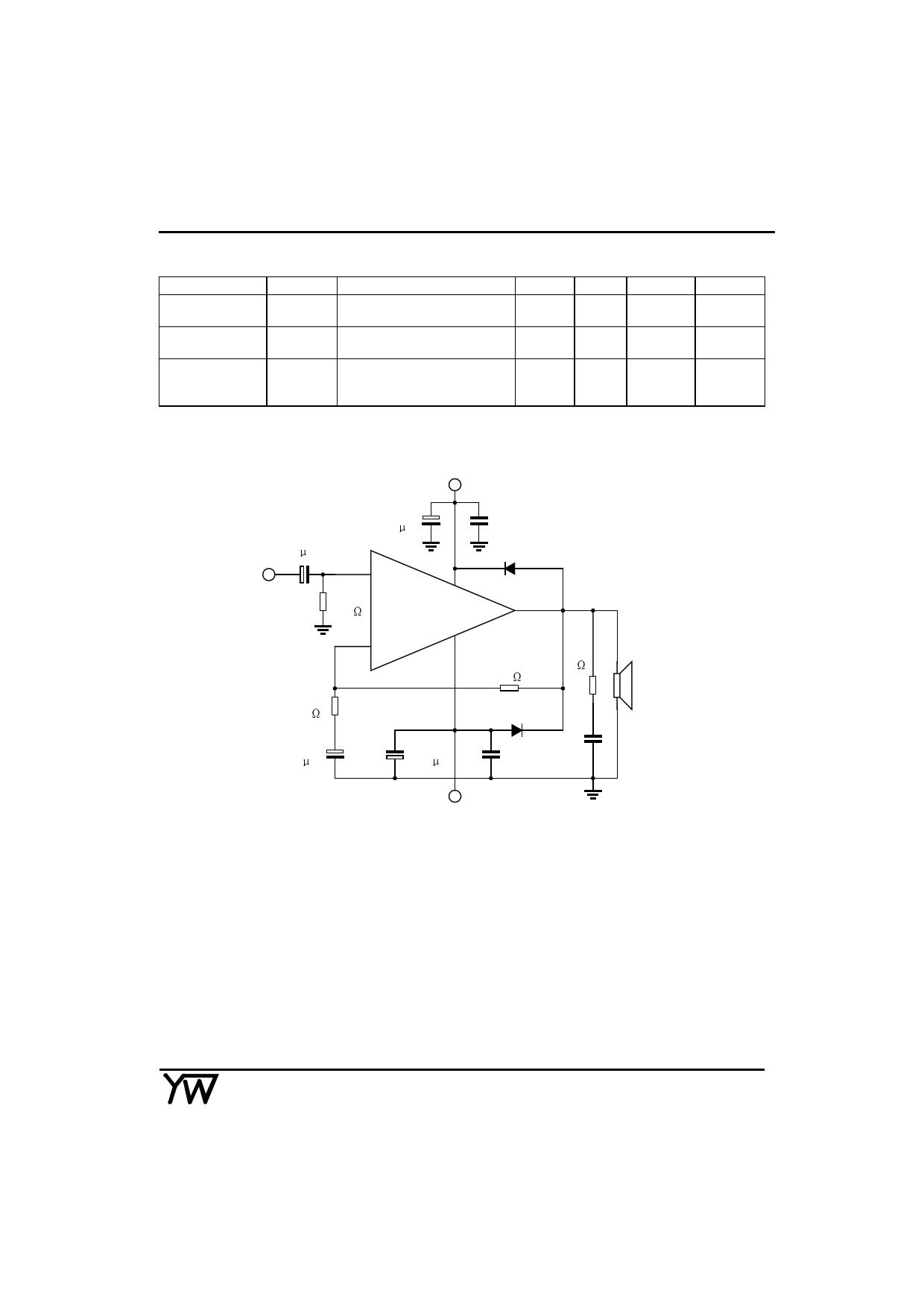

Типовая схема включения TDA2030 с выходной мощностью до 14 ватт

В качестве входного сигнала (приблизительно 0,8 вольт)  может выступать аудиосигнал  с выхода CD/DVD проигрывателя, радиоприемника, MP3 плеера. К выходу необходимо подключить громкоговоритель с сопротивлением катушки 4 Ом. Переменный резистор  Р1 предназначен для изменения величины входного аудиосигнала. Если необходимо усилить достаточно слабый сигнал, например, сигнал с микрофона или со звукоснимателя электрогитары, то в этом случае необходимо применить предварительный усилитель микрофона.

Источник питания желательно собрать на отдельной плате от самого усилителя. Схема источника питания достаточно проста.

Выпрямительным трансформатором может быть любой трансформатор, обеспечивающий на вторичной обмотке напряжение около 20…22 вольт. Для нормальной работы усилителя, микросхему TDA2030 желательно установить на теплоотвод. В качестве, которого вполне подойдет небольшая алюминиевая пластина толщиной около 3 мм с общей площадью поверхности приблизительно 15 кв. см. Собранный без ошибок усилитель в наладке не нуждается и начинает работать сразу.

Мостовая схема включения TDA2030

В случае если необходимо получить более мощное усиление звука, то можно собрать усилитель по мостовой схеме подключения TDA2030

Акустический сигнал с выхода микросхемы DA1 поступает сквозь делитель на резисторах R5, R8 на инвертирующий вход микросхемы DA2. Это позволяет работать в противоположной фазе. В связи с чем увеличивается напряжение на нагрузке, и, следовательно усиливается мощность на выходе. При напряжении питания 16 В и сопротивлении нагрузки 4 Ом выходная мощность может составить 32 Вт.

Скачать datasheet TDA2030 (1,3 Mb, скачано: 7 325)

Технические характеристики

В техописании интегральной микросхемы TDA2030A указано, что она способна обеспечить большой выходной ток, при этом иметь достаточно низкую гармонику и перекрестные искажения. Внешние диоды защищают от бросков прямого и обратного перенапряжения. Номинальная выходная мощность на один канал составляет до 18 Вт. Устройство может использоваться как с двуполярным, так и однополярным источником питанием. Рассмотрим более подробно его предельно допустимые параметры:

• максимальное напряжение: питания (V_S) = ± 22 В; на входе микросхемы (V_i) = ± 22 В; между прямым и инверсным входами (V_di) = ± 15 В;
• пиковый выходной ток I_O = 3,5 А;
• наибольшая мощность рассеивания (при T_к=90 ОС) P_tot = 20 Вт;
• температура хранения и эксплуатации от -40 до +150 ОС.

Максимальное постоянное питающее напряжении TDA2030A может достигать 44 В.

Электрические параметры

Основные электрические характеристики TDA2030A (при V_S=±16 В, температуре окружающей среды T_A = +25 ОС):

• напряжение питания (V_S) от ± 6 до ± 22 В;
• минимальное сопротивлении в нагрузке (R_L) — 4 Ом;
• ток покоя (I_d) от 50 мА до 80 мА;
• ток смещения на входе I_b (при V_S=±22 В) от 0,2 мкА до 2 мкА;
• напряжение смещения на входе V_os (при V_S= ±22 В) от ±2 В до ±20 В;
• ток сдвига на входе: от ±20 нА до ±200 нА;
• выходная мощность P_o (частота сигнала f от 40 до 15 000 Гц): при R_L = 4 Ом — от 15 до 18 Вт; при R_L= 8 Ом — от 10 до 12 Вт; при R_L= 4 Ом и V_S = ± 19 В — от 13 до 16 Вт;
• полоса пропускания BW (при P_o = 15 Вт и R_L=4) — 100 кГц;
• скорость нарастания S_R = 8 В/мкс;
• величина гармонических искажений THD (P_o от 0,1 до 14 Вт, f = 40 … 15 000 Гц): при R_L= 4 Ом до 0,08%; при R_L= 8 Ом до 0,5%;
• отношение сигнал шум: при P_o =15 Вт до 106 дБ; P_o = 1 Вт до 94 дБ;
• температура отключения при перегреве +145 ОС.

Аналоги

Наиболее подходящими аналогами у TDA2030A являются: LM1875 и TDA2050. Это самая популярная замена у радиолюбителей для ремонта компьютерной акустики. Не стоит путать их с другой микросхемой — TDA2030, которая почти полностью совпадает маркировкой, но не является идентичной и имеет более низкие параметры.

Подобрать похожий операционный усилитель из отечественных образцов не удастся, так как таких просто нет.

Стоит так же отметить модификации рассматриваемой микросхемы с вертикальными (TDA2030AL, TDA2030AV) и горизонтальными выводами (TDA2030AH) для монтажа на плату. Кроме физически измененного расположения контактов, они больше ничем не отличаются от оригинала.

Регулируемый источник тока на TDA2030A

Электрическая схема стабилизатора показана на рис.11. На инвертирующем входе ИМС DA2 (вывод 2), благодаря наличию ООС через сопротивление нагрузки, поддерживается напряжение U_BX. Под действием этого напряжения через нагрузку протекает ток I_Н = U_BX / R4. Как видно из формулы, ток нагрузки не зависит от сопротивления нагрузки (разумеется, до определенных пределов, обусловленных конечным напряжением питания ИМС). Следовательно, изменяя U_BX от нуля до 5 В с помощью потенциометра R1, при фиксированном значении сопротивления R4=10 Ом, можно регулировать ток через нагрузку в пределах 0…0,5 А. Данное устройство может быть использовано для зарядки аккумуляторов и гальванических элементов. Зарядный ток стабилен на протяжении всего цикла зарядки и не зависит от степени разряженности аккумулятора или от нестабильности питающей сети. Максимальный зарядный ток, выставляемый с помощью потенциометра R1, можно изменить, увеличивая или уменьшая сопротивление резистора R4. Например, при R4=20 Ом он имеет значение 250 мА, а при R4=2 Ом достигает 2,5 А (см. формулу выше). Для данной схемы справедливы ограничения по максимальному выходному току, как для схем стабилизаторов напряжения. Еще одно применение мощного стабилизатора тока — измерение малых сопротивлений с помощью вольтметра по линейной шкале. Действительно, если выставить значение тока, например, 1 А, то, подключив к схеме резистор сопротивлением 3 Ом, по закону Ома получим падение напряжения на нем U=l*R=l А*3 Ом=3 В, а подключив, скажем, резистор сопротивлением 7,5 Ом, получим падение напряжения 7,5 В. Конечно, на таком токе можно измерять только мощные низкоомные резисторы (3 В на 1 А — это 3 Вт, 7,5 В*1 А=7,5 Вт), однако можно уменьшить измеряемый ток и использовать вольтметр с меньшим пределом измерения.

Усилитель на TDA2030а с однополярным питанием

Для большинства начинающих радиолюбителей при выборе схемы усилителя низкой частоты, требование к ней двухполярного источника питания, становится причиной для выбора другой схемы. Связано это со сложностью постройки источника, либо дефицитом трансформатора с двумя вторичными обмотками.

В этой статье представлена схема усилителя НЧ на интегральном усилителе TDA2030a, которая питается от однополярного источника питания, что позволяет без труда повторить схему новичку.

Вместо TDA2030a можно применить TDA2030, но тогда необходимо понизить напряжение питание (максимальное +36В). Разная форма выводов у этих микросхем является конструктивным отличием.

Основные характеристики усилителя TDA2030a

Напряжение питания …….. +12..+44В

Сопротивление нагрузки ……… 4Ома

Выходная мощность (THD=0.5%, Rout=4Ома):

Vs=±16В ………. 18Вт

Vs=+36В ………. 22Вт

При эксплуатации УНЧ на нагрузку 8Ом, с однополярным источником, напряжение питания можно поднять до+40В, а при нагрузке 4Ома напряжение не рекомендуется поднимать выше +36В.

Подробные характеристики и графики смотрите в Datasheet.

Схема усилителя на TDA2030a

Резисторы могут быть мощностью 0.25Вт и более. Конденсаторы C4 и C7 пленочные. Диоды VD1 и VD2 можно заменить на любые выпрямительные диоды с током от 1А и с максимальным обратным напряжением 50В и более (1n4007,1n5408 и другие).

Конструктивно УНЧ собран на односторонней печатной плате. После её монтажа необходимо тщательно смыть остатки флюса, и проверить дорожки платы и выводы микросхемы на предмет короткого замыкания.

К микросхеме через теплопроводящую пасту необходимо установить радиатор охлаждения с площадью поверхности 180см2 и больше.

При тестировании усилитель запускался при +8В и звучал неплохо на 25% уровня громкости. При напряжении +20В и менее усилитель начинал значительно искажать сигнал на 90% от уровня громкости. При +24В звук был без слышимых искажений практически на полной громкости. Проверка проводилась на акустической системе сопротивлением 8Ом, а сигнал подавался от ноутбука.

Datasheet на TDA2030a СКАЧАТЬ

Печатная плата усилителя на TDA2030a с однополярным питанием СКАЧАТЬ

Технические характеристики

Все параметры интегральной микросхемы, так же как и других радиокомпонентов, делятся на две категории: максимально допустимые и электрические. Все данные получены путём тестирования при температуре окружающей среды +25ОС, если для конкретного значения не указаны другие условия.

Предельные характеристики TDA2030A:

• максимальное напряжение питания V_S = ± 22 В;
• предельно возможное напряжение на входе микросхемы V_i = ± 22 В;
• наибольшая разность напряжений между прямым и инверсным входами V_i = ± 15 В;
• максимальный пиковый выходной ток I_O = 3,5 А;
• наибольшая мощность рассеивания (при T_case=90 ОС) P_tot = 20 Вт;
• диапазон температур, при которых может храниться прибор от -40 до +150 ОС;

Кроме предельных существуют также электрические параметры. Напряжение питания при тестировании V_S = ± 22 В, температура окружающего воздуха T_amb=25 ОС. На рисунке ниже приведена схема, которая использовалась для определения параметров.

• напряжение питания V_S от ± 6 до ± 22 В;
• ток покоя I_d номинальный 50 мА, максимальный 80 мА;
• ток смещения на входе I_b (при V_S=±22 В) номинальный 0,2 мкА, максимальный 2 мкА;
• напряжение смещения на входе V_os (при V_S= ±22 В) номинальное ±2 В, максимальное ±20 В;
• ток сдвига на входе номинальный ±20 нА, максимальный ±200 нА;
• выходная мощность P_o (частота входного сигнала от 40 до 15 000 Гц):
  • при сопротивлении динамика R_L= 4 Ом минимальная 15 Вт, номинальная 18 Вт;
  • при сопротивлении динамика R_L= 8 Ом минимальная 10 Вт, номинальная 12 Вт;
  • при сопротивлении динамика R_L= 4 Ом и питающем напряжении V_S = ± 19 В минимальная 13 Вт, номинальная 16 Вт;
• полоса пропускания BW (выходная мощность P_o = 15 Вт, сопротивление динамиков R_L=4) 100 кГц;
• скорость нарастания S_R = 8 В/мкс;
• коэффициент усиления без обратной связи при частоте на входе f = 1 кГц: Gv = 80 дБ;
• коэффициент усиления с обратной связью при частоте на входе f = 1 кГц минимальная 25,5 дБ, номинальная 26 дБ, максимальная 26,5 дБ;
• величина гармонических искажений:
  • для значений выходная мощность от 0,1 до 14 Вт, сопротивление динамиков R_L= 4 Ом, частота входного сигнала f от 40 до 15 000 Гц равна 0,08%;
  • для значений выходная мощность от 0,1 до 14 Вт, сопротивление динамиков R_L= 4 Ом, частота входного сигнала f 1 000 Гц равна 0,03%;
  • для значений выходная мощность от 0,1 до 9 Вт, сопротивление динамиков R_L= 8 Ом, частота входного сигнала f от 40 до 15 000 кГц равна 0,5%;
  • величина интермодуляционных искажений второго уровня (параметры измерения: выходная мощность P_O= 4 Вт, сопротивление динамиков R_L=4 Ом, расстояние между частотами f₂–f₁= 1 кГц) 0,03%;
• величина интермодуляционных искажений третьего уровня (частота сигналов f₁= 14kHz, f₂= 15kHz 2f₁–f₂= 13kHz) 0,08%;
• величина напряжения шума на входе от 2 до 10 мкВ;
• ток шума на входе от 50 до 100 пА;
• отношение сигнал шум
  • при мощности на выходе 15 Вт равна 106 дБ;
  • при мощности на выходе 1 Вт равна 94 дБ;
• входное сопротивление на ножке 1 в усилителе без обратной связи при частоте входного сигнала 1 кГц минимальное 0,5 МОм, номинальное 5МОм;
• максимальная температура, при которой микросхема отключается 145 ОС;

Существует также схема включения с однополярным источником питания. Для неё характеристики будут отличаться от приведённых выше. Ниже приведена тестовая схема, которая использовалась для определения значений параметров этих устройств.

• напряжение питания номинальное 36 В, максимальное 44 В;
• ток покоя I_d номинальный (напряжение питания 36 В) 50 мА;
• выходная мощность Po (частота входного сигнала от 40 до 15 000 Гц):
  • при сопротивлении динамика RL= 4 Ом частоте входного сигнала от 40 до 15 000 Гц, питающем напряжении 39 В номинальная 35 Вт;
  • при сопротивлении динамика RL= 8 Ом частоте входного сигнала от 40 до 15 000 Гц, питающем напряжении 36 В, номинальная 28 Вт;
  • при сопротивлении динамика RL= 4 Ом частоте входного сигнала от 1 000 Гц, питающем напряжении 39 В, номинальная 35 Вт;
• коэффициент усиления при частоте на входе f = 1 кГц минимальное 19,5 дБ, номинальное 20 дБ, максимальное 20,5;
• скорость нарастания S_R = 8 В/мкс;
• величина гармонических искажений:
  • для значений: выходная мощность 20 Вт, частота входного сигнала f от 40 до 15 000 Гц равна 0,05%;
  • для значений: выходная мощность 20 Вт, частота входного сигнала f 1 000 Гц равна 0,02%;
• чувствительность на входе (измеренная при таких значениях параметров: коэффициент усиления 20 дБ, выходная мощность 20 Вт, частота сигнала 1 кГц, сопротивление динамиков 4 Ом) равна 890 мВ;
• Отношение сигнал шум равно 100 дБ.

Производители

DataSheet от микросхемы TDA2030A можно посмотреть от ее выпускающих компании: STMicroelectronics, Unisonic Technologies, Contek Microelectronics Co. В нашей стране они широко распространены от STM. Кроме самих микросхем, на прилавках российских магазинов радиотоваров можно встретить готовые модули, с одноименным названием и необходимой обвязкой.

Want create site? Find Free WordPress Themes and plugins.

Основные характеристики

• Широкий диапазон напряжения питания до 36 В
• Защита от короткого замыкания
• Тепловая защита

МикросхемаTDA2030 по своей сути представляет мощный операционный усилитель и принципиальная схема у нее такая же. В данном варианте реализована схема не инвертирующего включения. Для простоты сборки усилитель собран по схеме с одно полярным питанием и обеспечивает на нагрузку 4 Ома до 15 Вт.

Аналоги микросхемы:

Did you find apk for android? You can find new Free Android Games and apps. в Сообщество Ремонтёров3 года назад

Предлагаю Вашему вниманию легендарный усилитель на TDA2050, микросхема выпущенная много лет назад, даже сейчас пользуется большой популярностью у радиолюбителей, потому что при небольшой стоимости и максимально простой схеме, позволяет изготовить довольно неплохой усилитель класса HI-FI мощностью 32 Ватта. При двухполярном питании В±22 вольта, усилитель на TDA2050 обеспечивает бесшумное включение и полное отсутствие фона от сетевого трансформатора.

Технические характеристики :

Выходная мощность : 32 Ватта на 4 Ома

Частотный диапазон : 20 — 80000 Гц

Коэффициент гармоник : не более 0,03 %

Напряжение питания : от В±5 до В±25 Вольт

Принципиальная схема :

При сборке усилителя следует обратить внимание на максимальное напряжение питания TDA2050, и ни в коем случае не превышать его, в практике были случаи взрыва микросхем от перенапряжения и перегрузки по выходу. Радиатор охлаждения можно взять от старого процессора, его площади хватает для долговременной работы при номинальной выходной мощности

Конденсаторы которые стоят в цепи питания, должны иметь рабочее напряжение не менее 35 Вольт, С1 и С2 неполярные. Все резисторы мощностью по 0,25 и только R3 2 Ватта.

Источник двухполярного питания для усилителя на TDA2050, желательно применять стабилизированный, мощностью не менее 50 ВА на канал, если нет такого, то можно и не стабильный, но в этом случае напряжение на выходе блока питания не должно превышать В±20 Вольт, потому что из за скачков сетевого напряжения, микросхема может выйти из строя. В налаживании усилитель не нуждается, только проверьте, не греется ли больше нормы TDA2050 при отключенном входном сигнале, при самовозбуждении на высоких частотах, попробуйте увеличить ёмкость конденсатора С3 до 0,47 мкф. Удачи !

Выдержки из форумов.

Я менял на 2050, а заодно кондёры в фильтре питания ставь по 10000мф. я менял на люксеон lx600? звук стал лучше, появился бас. я ещё боковые стенки обклеил войлоком и на ножки их поставил.

F: Господа, спасибо за дельные ответы и советы. Хочу задать следующий вопрос: если я поменяю tda2030 на tda2050 (оставив тоже напряжение питания) уменьшаться ли искажения на громкости близкой к максимальной?

Q: Скажу одно: на той громкости, на которой ТДА2030 уже начинали давать искажения, ТДА2050 будет работать нормально (это при номинальном напряжении)

от ~D’Evil~ , по материлам http://forum.cxem.net и монитор и Espec. спасибо за поддержку.

кто знает — тот найдёт, остальным нечего тут делать.

Если немного по-рассуждать логически — ищи косяки внесенные своими же ручками…

ЗЫ: Взял где взял, обобщил и добавил немного.

ЗЫ2: LF! ,kzl rjgbgfcnf!

Простите за качество некоторых картинок (чем богаты).

• https://shematok.ru/mikroshema/tda2030a
• https://radioschema.ru/el-komponenty/mikroshemyi/tda2030.html
• https://pikabu.ru/story/zamena_tda2030_na_tda_2050_4790604

Схема усилителя на TDA2030A | Практическая электроника

Схема усилителя на TDA2030 является самым простым и качественным усилителем, который может повторить даже школьник.

Описание микросхемы TDA2030A

TDA2030А – это микросхема, которая исполняется в корпусе Pentawatt (корпус с пятью выводами для мощных линейных интегральных схем). Используется в основном как усилитель низкой частоты (УНЧ) в классе усиления AB. Максимальное напряжение однополярного питания составляет 44 Вольта. Вряд ли вы найдете такое напряжение в своей домашней лаборатории. Поэтому, использование этой микросхемы вполне подойдет для ваших электронных безделушек без вреда спалить микросхему.

Также TDA2030A имеет большой выходной ток вплоть до пикового 3,5 Ампер и имеет низкие гармонические и перекрестные искажения. Это значит, что усилитель, собранный на этой микросхеме, будет иметь очень даже неплохое звучание. Кроме того, микросхема включает в себя защиту от короткого замыкания и автоматически ограничивает рассеиваемую мощность. Также включена защита от перегрева, при которой микросхема автоматически отключается при высоком нагреве корпуса.

P.S. Так как в основном рынок захлестнули китайские TDAшки, не исключено, что эти защиты могут сработать не так, как надо, а могут не сработать вообще. Поэтому, не рекомендую проверять их на КЗ и на перегрев.

Самая простейшая схема усилителя на TDA2030A

Как вы видите, ничего сложного здесь нет. При сборке схемы не забывайте про электролитические конденсаторы, которые имеют полярность и максимальное напряжение. Как вы помните, оно не должно превышать +Uпит. +Uпит в этой схеме можно брать от 12 и до 44 Вольт.

Мощная схема усилителя на TDA2030A

Если есть желание, то можно собрать схему с парой комплементарных транзисторов, тем самым увеличив выходную мощность. Другими словами, ваш динамик будет орать еще громче, если он, конечно, будет рассчитан на такую мощность. Схема ничуть не сложнее, чем предыдущая:

Если не найдете зарубежные транзисторы BD907 и BD908, то их можно заменить на отечественные аналоги КТ819 и КТ818 соответственно.

Все выше предложенные схемы усиливают только один канал. Для усиления стереосигнала нам потребуется сделать еще один такой же усилитель. Также не забывайте про радиаторы, так как на высокой мощности микросхема сильно греется.

Заключение

Я уже давненько собирал эти схемы и убедился в их работоспособности. Хотя мне наступил медведь на ухо, но могу точно сказать, что по качеству звучания такие усилители нисколько не уступают каким-нибудь Hi-Fi навороченным усилителям. Вполне пойдет для какой-либо комнатушки, либо среднего размера гаража, чтобы потанцевать под любимые песни.

Все эти схемы вы можете найти также в даташите на микросхему. Даташит можете скачать по этой ссылке, либо без проблем найти в интернете.

Где купить усилитель

На Алиэкспрессе есть даже готовый упрощенный простой схемы усилителя

Его можете посмотреть по этой ссылке.

Если вообще не желаете заморачиваться по поводу пайки усилителей, то можно приобрести готовые модули, которые будут в разы дешевле, чем готовые усилители в корпусе

Выбирайте на ваш вкус и цвет!
