Слив для душевой кабины: виды конструкций и правила их обустройства

Поддон – главный элемент душевой кабины

Душевые поддоны бывают четырех видов:

• Квадратные;
• Прямоугольные;
• Полукруглые;
• Пятиугольные.

Для небольшой ванной комнаты VannaDecor.ru советует приобрести поддон полукруглой формы. Такую кабинку для приема душа можно поместить в углу, сэкономив при этом свободное пространство. Высота поддонов колеблется от трех до десяти сантиметров. При расчете высоты кабины надо также учесть и тот факт, что после установки сифона (слива) поддон может подняться на десять — двадцать сантиметров.

Существует два вида поддонов:

• Самонесущие;
• Устанавливаются в пол или на специальные ножки.

Поддон для закрытой душевой кабинки производится из различных видов материала, среди которых:

• Акрил;
• Кварил;
• Фаянс;
• Мраморная крошка;
• Чугун;
• Сталь.

Именно от материала поддона в первую очередь зависит качество самого процесса принятия душа. Самыми дешевыми и при этом очень выносливыми считаются поддоны из чугуна, на которые нанесено эмалированное покрытие. К эконом-вариантам можно отнести и стальной поддон, но он имеет ряд существенных недостатков, а именно:

• Излишнюю шумность;
• Постоянно холодную поверхность;
• Нестойкое покрытие.

На некоторые модели, правда, довольно часто наносится другое покрытие, способное продлить срок службы поддона. Шумность в таких кабинах убирается с помощью резиновых звукопоглощающих прокладок.

На сегодняшний день наибольшей популярностью пользуются поддоны из керамики, литого материала, акрила. Повысить безопасность принятия душа помогут поддоны с нанесенным на них антискользящим покрытием.

Усиленные поддоны: сколько делают ножек

Поддон — изделие небольших габаритов. Он принимает точечную нагрузку, поэтому требуется усиливать конструкцию.

Распространённый метод укрепления — каркас из металла на четырёх ножках. Чтобы надёжно усилить конструкцию, добавляют пятую ножку в центре основания душевой кабины. За счёт этого происходит распределение веса человека по всей поверхности.

Усовершенствованные приспособления безопасны для принятия водных процедур. Производители выпускают марки товаров с усиленными моделями, но цена таких изделий высока. Присутствуют конструкции без укрепления основания. Так что при выборе душевой посмотрите наличие усиления в комплектации.

Важно! Поскрипывание поддона, прогиб под весом человека и другие изменения при использовании конструкции, вызывающие дискомфорт, указывают на конструкции, не усиленные дополнительно

Монтаж слива для душевой кабины своими руками: пошаговая инструкция

Порядок установки зависит от типа выбранной сливной конструкции, однако имеются общие рекомендации, повышающие качество выполняемых работ. При неправильном монтаже сифона или трапа увеличивается риск затопления или проникновения канализационных газов в помещение.

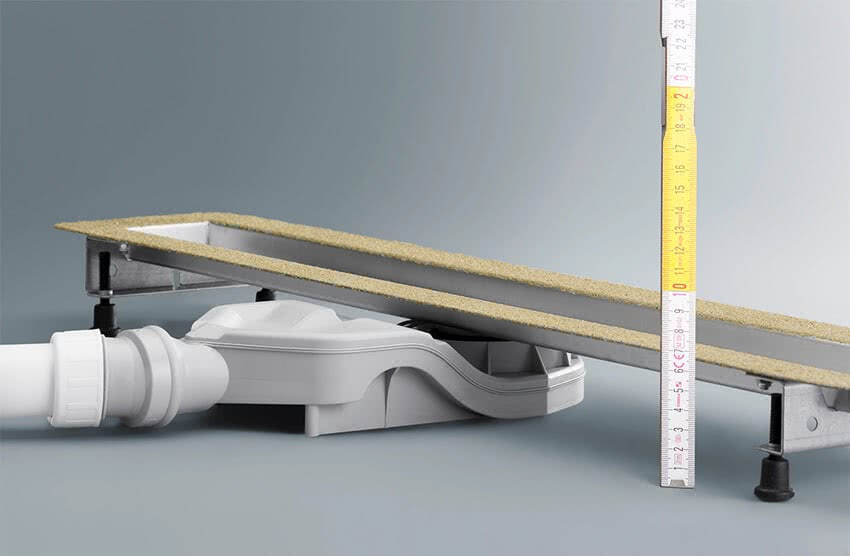

Монтаж душевого канала

Порядок работ включает следующие шаги:

1. Подготовка наружных поверхностей канала. Обработка наждачной бумагой улучшает сцепление пластика с цементным раствором. После придания шероховатости поверхность протирают обезжиривающим средством.
2. Закрепление канала. На этом этапе используют кронштейн. Лоток для сбора воды заземляют. Сточная труба требует жесткой фиксации, т.к. она будет испытывать нагрузку при нахождении человека в душевом помещении. Один конец гофрированной трубки соединяют с канализационной линией, другой — с патрубком канала. Шланг вводят в отверстия до упора. Перед установкой поверхности трубки обрабатывают герметиком.
3. Подключение лотка для отведения воды. Для этого используют трубу, имеющую ровные внутренние поверхности.
4. Устранение щелей между каналом и постаментом. Толщина цементного слоя выбирается с учетом типа укладываемой плитки.
5. Облицовка пола. Высота плитки должна перекрывать края канала. Материал укладывают, начиная от сливного отверстия. Формируют уклон в 1 см/м. Стыки плитки и декоративной решетки очищают от цемента, замазывают герметиком. После высыхания состава кабина становится готовой к использованию.

https://youtube.com/watch?v=O7faXA9hswI

При прокладке канальной системы учитывают такие моменты:

1. Расстояние между сливным отводом и канализационной линией должно быть минимальным.
2. Перед монтажом определяют пропускную способность слива. Лоток устанавливают на полу, после чего подают воду под напором.
3. Для соединения элементов конструкции используют шланги сечением не менее 40 мм.
4. Канальную систему, расположенную близко к двери, снабжают секционной решеткой.

Установка трапа водоотведения воды

Соблюдаем все правила при установке трапа.

Этот сантехнический прибор устанавливается так же, как канальное устройство. Дешевые трапы не имеют фиксаторов. Для удержания корпуса в нормальном положении используют подручные материалы — плитку, кирпич.

Цементная стяжка придает конструкции горизонтальную устойчивость. Формирование пола выполняется поэтапно. Просмотр соответствующего видео поможет правильно завершить этот этап работ.

Установка сифона на поддон

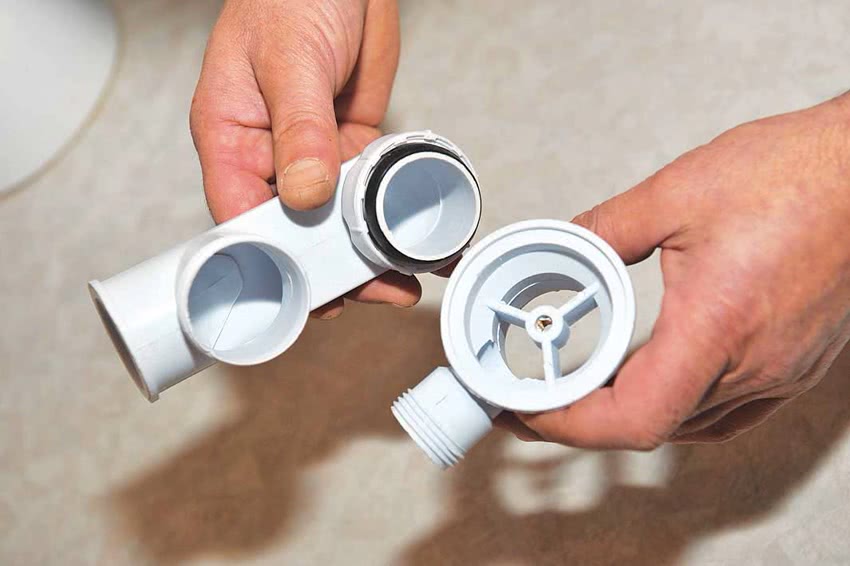

Правильно собранный сифон для слива душевой кабинки.

Процесс установки сифона на кабину с низким или высоким поддоном включает следующие шаги:

1. Подключение сливного отвода к гидрозатвору. Патрубок снабжают коническим резиновым уплотнителем. Узкую часть оставляют на горловине. Наружные поверхности прокладки покрывают герметиком. Один конец патрубка до упора вводят в колбу или коленчатую трубку. Фиксацию обеспечивают затягиванием гайки.
2. Монтаж заглушки. На патрубок гидрозатвора накладывают уплотнитель. Накручивают заглушку. Если такая деталь не предусмотрена конструкцией сифона, этот шаг пропускают.
3. Подсоединение горловины. Между патрубком и этой деталью устанавливают прокладку. Гайку затягивают до упора. На этом этапе следят, чтобы уплотнитель не смещался. Если это произошло, нужно открутить гайку, вернуть прокладку в прежнее положение.
4. Установка сифона на поддон. Горловину совмещают с отверстием, сливной шланг подключают к канализационной линии. Верхнюю часть сантехнического прибора закрепляют винтом. Под горловину предварительно подкладывают уплотнитель.
5. Обустройство системы слива-перелива. Этот этап выполняется при монтаже высокого поддона. Отверстие в стенке емкости совмещают с гибкой трубкой, соединяемой с гидрозатвором.

Стоит ли вообще собирать

В большинстве случаев овчинка не стоит выделки. Экономить можно где-нибудь на даче тем, что брать один поддон, и больше ничего. Если это приемлемо, то разница в цене действительно будет существенной. Другой вариант – когда не устраивают условия доставки. Обычно продавец за чертой города начинает быстро поднимать планку. В результате экономить становится невыгодно. Больше тратится на дорогу.

Очередным примером является невозможность занести изделие на этаж. В современных новостройках имеется грузовой лифт, но не в хрущёвках. Тогда может выйти так, что сборка по отдельности более приемлема:

• Полнофункциональная душевая кабина весит от 50 кг и выше.
• Масса душевого уголка колеблется в районе 30 кг.

Не сложно увидеть, что все изделие в целом не транспортабельно в одиночку, тогда как по отдельности составляющие по силам перенести среднестатистическому мужчине. Это весомый аргумент, когда нет желания платить дополнительно грузчикам. Вот тогда и приходится делить душевой уголок на составляющие.

И вот здесь оказывается, что уголок часто продаётся без смесителя. Нет, понятно, что двухстенное ограждение лишено этой маленькой, но дорогой, детали, однако и полные конструкции поставляются в минимальной комплектации. Это означает, что придётся смеситель брать отдельно.

Не сложно вывести и правило целесообразности приобретения душевого уголка по комплектующим. Вот некоторые варианты:

1. Смеситель уже имеется, и нет нужды тратить лишние деньги.
2. Сложности с доставкой громоздких грузов.
3. Имеется готовый фартук из плитки на одной или двух стенах.

Монтаж душевой кабины

Формы и размеры

При индивидуальном изготовлении поддона производитель учтёт все предпочтения клиента. Распространены на рынке поддоны таких форм и размеров:

1. Прямоугольные. Применяются при одновременном принятии душа двумя людьми. А также устанавливаются в качестве ванны. Размеры: 90х70 см, 150х80 см, 170х90 см.
2. Квадратные. Распространённая форма. Устанавливаются в разных частях комнаты: в углу или примыкая к одной стене. Размеры от 70х70 см до 150х150 см.
3. Угловые. Выделяют пятиугольные и радиальные конструкции. Первый вид — квадрат со срезанными углами, радиальная модель — четверть круга. Выделяют размеры: 80х80х15 см; 90х90х15 см; 90х90х23,4 см; 100х100х14 см.
4. Асимметричные. Представлены полукруглыми, трапециевидными и другими формами. Применяются при глубоких поддонах, использующихся как ванна. Изготавливаются под заказ для эксклюзивных моделей. Такая форма экономит место в маленьких ванных комнатах.

Без поддона

Конструкции без поддона являются более простым, но менее надежным в эксплуатации вариантом сантехнического устройства. Неоспоримые преимущества таких душевых кабин представлены:

• экономией средств;
• возможностью обустройства конструкции любой конфигурации и формы;
• простотой в эксплуатации;
• легкостью регулярного ухода.

Обустройство душевой кабины без поддона

Минусы установки — риск застоя воды и образования луж, сопровождающихся неприятными запахами в ванной комнате. Кроме прочего, неправильное обустройство вызывает утечку воды и затопление расположенных ниже помещений.

Установка душевой кабины без поддона является разумным и очень экономным вариантом, который оптимален для небольших по площади сантехнических узлов.

Крыша

По наличию или отсутствию крыши кабины делят на открытые и закрытые. Открытая кабина — конструкция менее сложная, поэтому менее дорогая. Отсутствие герметичности позволяет не заботиться о регулярном проветривании и просушивании, поэтому и уход за такой кабиной несколько проще. Кабины закрытого типа благодаря крыше полностью герметичны, в них во время водных процедур поддерживается определённый микроклимат. За счёт полной закрытости в кабине сохраняется тепло, что делает принятие душа очень комфортным.

Открытые кабины нуждаются в монтаже, нередко в продаже они представлены в собранном виде. В отличие от открытых закрытые душевые кабины поставляются полностью готовыми к эксплуатации, их требуется только подключить к системе водоснабжения и, при необходимости, к электросистеме.

Поддон

Основная функция поддона — сбор и слив воды. Если в доме есть дети или животные либо хозяйка предпочитает ручную стирку с замачиванием, то есть смысл выбрать поддон высокий. А вот для пожилых людей и тех, кому не вкусу ванна, стоит остановиться на поддоне низком — в него несложно забираться. При желании можно выбрать и максимально простую конструкцию, вовсе лишённую поддона; при таком решении стенки крепятся непосредственно к полу.

Что касается конструктивных особенностей, то поддоны можно разделить на самонесущие, устанавливаемые в пол и фиксируемые на ножках. Самонесущие поддоны предполагают, что после монтажа они будут облицованы кафелем, этот вариант подойдёт тем, кто хотел бы оформить ванную комнату в едином стиле. Конструкции, устанавливаемые в пол, — прекрасный выбор для людей маломобильных, поскольку принимать душ в кабине с таким поддоном будет очень просто. Поддоны, которые устанавливаются на стойки, — решение самое популярное, оно удобно тем, что не требует проведения сложных подготовительных и последующих отделочных работ.

Если говорить о материалах, которые используются для создания поддонов, то здесь выбор особенно широк. К числу привычных и недорогих можно отнести модели из чугуна и стали, демократичные конструкции, сочетающие оптимальную цену и отличное качество, — это варианты из акрила или более дорогого кварила, к ещё более дорогим можно причислить модели из керамики и фаянса, а поддоны премиального уровня производятся из дорогостоящего мрамора или даже дерева.

Поддон не только является основой душевой кабины, от него зависит и форма всей конструкции в целом. Производители предлагают широчайший выбор кабин с поддонами угловыми, квадратными, прямоугольными, круглыми, овальными. Как правило, дно поддона имеет рефление — это необходимо для того, чтобы исключить скольжение. Кроме того, неровности на поверхности способствуют лёгкому массажу стоп.

Последовательность монтажа поддона для душа

При устройстве душевого поддона можно использовать готовую емкость или смонтировать сооружение в виде подиума из бетона, облицованного плиткой. Большей популярностью пользуется первый вариант, поскольку является менее трудоемким. Для обустройства подиума следует предварительно изучить вопрос, как сделать поддон для душевой кабины, информацию о котором можно найти в сети интернет.

Место под установку поддона должно быть полностью очищенного от строительного мусора и пыли. Нижний ряд облицовочной плитки на стенах укладывается после монтажа душевого трапа. Участок стены вблизи поддона и 10-15 см над ним следует покрыть слоем гидроизоляционной смеси, используя при этом валик или кисточку. Количество слоев определяется состоянием поверхности, однако их должно быть не менее двух.

На низком поддоне выполняется крепление ножек. Для этого его следует перевернуть и уложить на картон во избежание возникновения царапин. Ножки фиксируются при помощи саморезов необходимой длины, которые предусмотрены в комплекте к поддону. Они рассчитаны по запасу прочности и надежности для данной конструкции, поэтому исключается необходимость замены их на более прочные изделия.

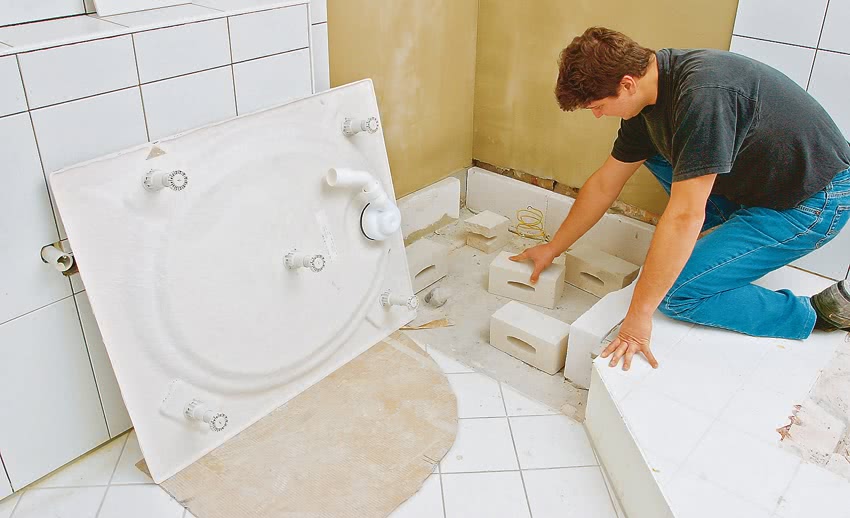

Процесс установки душевого поддона

Поддон устанавливается на подготовленное место. Далее осуществляется регулировка его положения путем прокручивания специальных винтов на ножках. Точность установки проверяется с помощью строительного уровня по двум направлениям: вдоль и поперек поддона. По окончанию регулировки следует затянуть контргайки, которые исключают момент самопроизвольного откручивания резьбового соединения.

Далее в сливное отверстие необходимо вставить карандаш и прорисовать на полу круг. Линии наносятся по нижнему краю полок. Поддон убирается в другое место. При помощи линейки нужно четко выделить линии под боковые поддерживающие элементы. Далее необходимо пометить местоположение дюбелей. Для этого следует приложить к разметке фиксирующие элементы, верхняя часть которых должна находиться строго по линии.

Согласно разметке выполняется сверление отверстий под дюбеля глубиной на 1-2 см больше, чем длина пластиковых насадок. Далее выполняется крепление конструкции. К двум смежным сторонам поддона фиксируется гидроизоляционная полоса при помощи двухстороннего скотча.

Монтаж сифона при установке душевого поддона

Элементы сифона следует достать из упаковки. Если монтаж устройства осуществляется первый раз, рекомендуется подробно изучить инструкцию и предварительно собрать изделие.

Монтаж сифона для душевой кабины можно осуществить самостоятельно

На патрубок подключения затвора к сточной трубе следует надеть гайку и резиновый уплотнитель. Собранный узел вставляется в отвод на корпусе с последующим затягиванием гайки. Чтобы не повредить резиновое уплотнение, его рекомендуется смазать мыльной водой или техническим маслом.

Далее сифон устанавливается на отмеченное на полу место. Выполняется замер трубы, которая будет подключаться к канализационной сети. Если пластиковая труба и патрубок будут располагаться под углом, следует использовать колено, которое фиксируется по направлению канализационного выхода. Для обеспечения герметичности и надежности всех соединений используются уплотнительные резинки.

Следующим этапом является установка поддона, который должен плотно прилегать к стене и устойчиво располагаться на полу. Его нижний борт фиксируется к клеммам на стенах. Затем на корпус сифона укладывается резиновая прокладка. На ее поверхность следует нанести слой герметика. Корпус устройства одной рукой прижимается к нижней части поддона. Сверху укладывается металлическое кольцо, которое фиксируется болтами. Их следует зажимать поочередно во избежание перекосов.

Далее монтируется колено сифона по направлению входа в канализацию. Через гофрированную трубу осуществляется подключение душевой кабины к канализации. В случае необходимости используются соответствующие переходники. После выполнения монтажа сифона выполняется проверка герметичности всех соединений и отсутствия запаха из душевой кабины. Для этого в слив наливается вода. Завершающим этапом является установка декоративной сливной решетки.

Установка гидрозатвора для сливного трапа душевой кабины

Проверка правильности выполнения монтажа

Позади работы по установке и подключению модели. Перед запуском проводится контрольная проверка соединений на герметичность, проверяются крепления на прочность. Чтобы убедится в правильности монтажа поддона, рекомендуется потоптаться в нем. От таких действий нижняя часть конструкции не должна шататься, скрипеть.

Когда осмотр закончен, открываются краны подачи воды. В течение 15 минут жидкость продолжает течь, осматриваются места стыков на их герметичность. Даже небольшое появление воды на полу должно насторожить. Проблемой с протеканием занимаются еще до полноценного пуска.

Если выполнять последовательно все действия, то монтаж сантехники займет не большой промежуток времени, без больших денежных затрат.

Порядок сборки составляющих элементов кабины

Процесс сборки душевой конструкции не сложный, если придерживаться алгоритма действий. Первое, что делается – это выбирается место установки. Рекомендуется сантехнику разместить как можно ближе к стоку канализации. Монтаж проводится снизу вверх. Все действия выполняются в строгой последовательности:

• монтаж поддона на выбранное место с регулировкой уровня его положения;
• подключение к канализации;
• монтаж стенок, крыши, дверей;
• подсоединение к водопроводной системе;
• соблюдая все требования по безопасности работы с электричеством, проводится подключение к электросети;
• проверка правильности выполнения соединений, их герметичность.

Монтаж сантехнического уголка

Установка угловой душевой кабины не вызовет особых проблем, если предварительно ознакомиться с ее устройством. Монтаж сантехнического приспособления осуществляется в несколько шагов:

1. Подготавливают место, где предусмотрена установка сантехкабины. Выбранный угол ванной комнаты обязательно облицовывают плиткой.
2. Если приобретена модификация с поддоном, его необходимо устанавливать на пол в первую очередь.
3. Подключают к водоснабжению лейку или специальную панель, на которой размещаются все функциональные элементы.
4. На последнем этапе выполняют крепление дверей. Они бывают двух видов: распашной или раздвижной конфигурации, изготавливаются из различных водостойких материалов.

Разновидности душевых с низким поддоном

Душевые кабины имеют отличия по материалам, из которых они изготавливаются, а также по типу, форме и наличию тех или иных функций.

Зачастую поддоны делают из чугуна, стали, кварила или акрила:

1. чугун – материал не только тяжёлый, но и очень дорогой. Он отлично удерживает тепло в отличие от стали и акрила;
2. поддон из стали более «громкий», кроме того, он может прогибаться под весом человека;
3. многие люди предпочитают акрил, так как он заглушает звук воды, является более прочным и имеет разные цветовые решения;
4. кварил – весьма интересный материал, в котором собраны достоинства акрила и красота каменного изделия. При желании душевая кабина может создаваться из натурального камня по индивидуальному заказу.

Если размеры вашей ванны позволяют вам купить большую кабину, то вы можете выбрать модель с установленным сиденьем. В некоторых душевых с низком поддоном у вас есть возможность использовать аромаэффекты, музыкальное сопровождение.

В таких моделях есть сенсорный экран, позволяющий переключать режимы. Большую популярность имеют душевые кабины, обладающие раздвижными дверями. Но, если в вашей ванной есть достаточно места, можно установить модель с распашными дверьми.

Угловые модели душевых кабин с низким поддоном – отличный вариант для особо маленьких ванных комнат

Кроме того, чтобы произвести монтаж такого устройства не нужно иметь специальные навыки – важно просто подойти к вопросу ответственно и ознакомиться со схемой установки кабины

https://youtube.com/watch?v=XjSy_PlGRoM

Как установить слив для поддона душевой кабины

Подключить кабинку к канализации можно своими руками, это не займет много времени и усилий. Помимо сифона нужно приобрести сантехнические трубы, которые будут подсоединяться к сифону и вести в канализацию.

Распакованный сифон нужно проверить на наличие всех его составляющих и резиновых прослоек для лучшей герметизации. Все элементы должны быть чистыми и без малейших повреждений, которые могут привести к нарушениям работы сливной системы.

Монтаж сифона под душевой поддон:

1. Выкрутить втулку из корпуса сифона, достать крышку и прорезиненные прокладки.
2. На канавку слива нанести герметик, уложить не нее прокладку и промазать герметиком сверху.
3. Крышку от сифона разместить в сливном отверстии так, чтобы резьба на ней совпала с нижней частью сифона.
4. Отверткой закрепить сливную часть. Подобным образом установить перелив.
5. По направлению к канализации монтировать колено сифона. Гофрированной трубой соединить сифон и отверстие в канализации, предварительно промазав стыки герметиком.

После установки сливного сифона рекомендуется проверить его не герметичность. Затем нужно выставить кабинку по уровню, подключить водоснабжение и наслаждаться душем. Правильный монтаж сливного сифона влияет на скорость стока воды и долговечность эксплуатации оборудования. После выхода сифона из строя снять и заменить его не составит особого труда.

Секреты выбора и монтажа сифонов

Перед покупкой и установкой нового душа желательно ознакомится с советами экспертов, чтобы не пришлось обменивать товар, изменять самостоятельно конструкцию или докупать подходящие детали.

Несколько важных рекомендаций:

Перед покупкой сифона необходимо замерить расстояние между выходным отверстием поддона и полом, чтобы корпус сифона помещался под душ. Чаще всего встречаются сливные механизмы размером 80-200 мм.
Размер сливного отверстия поддона должен соответствовать ширине горловины сифона

Их стандартные размеры 52, 62 и 90 мм.
Нижний уровень исходящего патрубка сифона должен быть выше уровня канализационного отверстия.
Для сохранения проходимости воды в низкоуровневых поддонах с компактными водоотводами следует уделять первоочередное внимание фильтрации мусора на входе сливного отверстия.

Необходимо учитывать и советы продавцов, которые разбираются в  нюансах  установки конкретных моделей кабинок и сифонов, представленных в их сантехническом магазине.

Порядок сборки составляющих элементов кабины

Процесс сборки душевой конструкции не сложный, если придерживаться алгоритма действий. Первое, что делается – это выбирается место установки. Рекомендуется сантехнику разместить как можно ближе к стоку канализации. Монтаж проводится снизу вверх. Все действия выполняются в строгой последовательности:

• монтаж поддона на выбранное место с регулировкой уровня его положения;
• подключение к канализации;
• монтаж стенок, крыши, дверей;
• подсоединение к водопроводной системе;
• соблюдая все требования по безопасности работы с электричеством, проводится подключение к электросети;
• проверка правильности выполнения соединений, их герметичность.

Глубина и высота

Классификация поддонов по глубине:

• Глубокие — от 0,25 м.
• Средние — от 0,1 до 0,18 м.
• Плоские — до 0,01 м.

По высоте:

• Высокие бортики 18 см.
• Средние — около 10 см.
• Низкие — до 5 см.

Глубокие приспособления устанавливают в бане. Там используется пар, и конструкция заменяет ванну. Такой вид не подойдёт для пожилых и людей с ограниченными возможностями.

Плоские поддоны подойдут для общественных мест или для индивидуального использования. Для людей всех возрастов. Конструкция универсальна.

Фото 4. Плоский поддон. Очень удобен для использования пожилыми людьми и людьми с ограниченными возможностями.
