Вечный фонарик

Маленький фонарик в корпусе из одноразового шприца

Привет всем самодельщикам!

Недавно мне понадобился очень маленький фонарик. Такой фонарик потребовался для того, чтобы вечером в темноте, проверять курятник.

Дело в том, что куры усаживаясь на насесты, частенько дерутся за лучшие места или возможность занять место поближе к петуху. При этом бывает, что одна или несколько кур, падают на пол. Зимой, когда у нас в курятнике по вечерам включалась подсветка, это было не страшно, поскольку куры тут же запрыгивали обратно на насесты.

Однако сейчас, величина светового дня увеличилась, и мы уже не включаем в курятнике подсветку по вечерам. Поэтому куры забираются на насесты уже в сумерках. А поскольку в сумерках они видят очень плохо, то в случае падения на пол, уже не могут самостоятельно забраться на насесты и часто остаются сидеть на полу всю ночь.

Поэтому по вечерам, когда уже темно, мне приходится ходить в курятник и проверять, все ли куры сидят на насестах, а также подсаживать туда упавших на пол.

Естественно, что это нужно делать при свете, поэтому поначалу я включал большой свет.

Однако это оказалось очень неудобным, поскольку при свете, остальные куры, которые уже успевали уснуть сидя на насестах, начинали пробуждаться и разгуливаться.

Поэтому у меня и возникла необходимость в маленьком фонарике. Причем такой фонарик должен был удовлетворять двум требованиям:

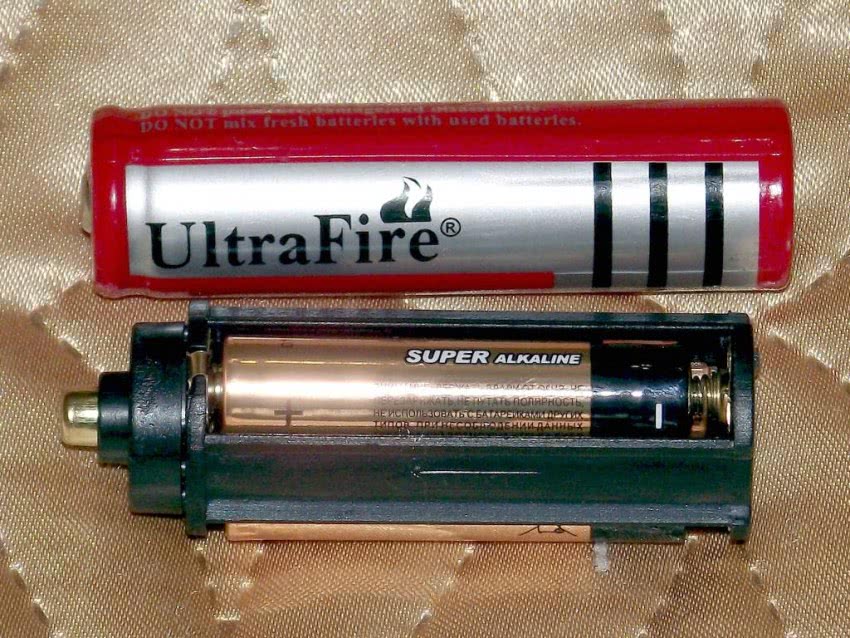

Поскольку из имеющихся покупных фонарей, ни один не удовлетворял указанным выше требованиям, я решил сделать самодельный маленький фонарик. Для этого, я порылся в своих запасах и нашел вот такой светодиод с маленьким батарейным отсеком, оставшийся от старой зажигалки.

Я вставил в него батарейки.

И оказалось, что все нормально работает и светодиод горит.

Получилось что это фактически то, что мне надо. Практически готовый мини-фонарик. Однако необходимо было сделать для него какой-нибудь корпус.

И такой корпус я решил сделать из одноразового медицинского шприца, емкостью 5 мл. Помимо этого, мне потребовался шприц, емкостью 3 мл, чтобы сделать из него кнопку включения фонарика.

Материалы

• Основа фонарика – светодиод с батарейным отсеком и жестяной пластинкой для включения (от старой зажигалки);
• Два пластиковых одноразовых шприца емкостью 3 мл, и 5 мл.

Вечный фонарик из генератора Фарадея: подробные фото изготовления

Подробная фото инструкция: как сделать вечный фонарик из генератора Фарадея, который работает без батареек.

Вечный фонарик не требует питания от батареек или аккумулятора, его конструкция сделана по принципу простого генератора Фарадея, который позволяет от нескольких движений магнита в обмотке, выработать ток и зажечь небольшой светодиод.

На рисунке показан генератор Фарадея, при прохождении магнита внутри катушки, в обмотке вырабатывается переменный ток.

Материалы для изготовления:

• Труба ПВХ, диаметром 20 мм;
• Круглые неодимовые магниты, размер 15 х 3 мм;
• Медная проволока, сечение – 0,5 мм;
• Транзистор маломощный обратной проводимости;
• Диодный мост или выпрямитель 2W10;
• Резистор;
• Суперконденсатор или ионистор 1F 5.5V;
• Выключатель;
• Светодиод на 5V;
• Термо клей;
• Кусок фанеры;

• Весь процесс изготовления вечного фонарика представлен на фото.
• Корпус фонарика будет изготовлен из ПВХ трубы.
• Отрезаем кусок трубы длиной 16 см.
• От центра отмечаем по 1,5 см в каждую сторону, это будет зона для обмотки шириной в 3 см.

Затем нужно изготовить катушку, берём медный провод диаметром 0,5 мм, оставляем один конец его длиной около 10 см, и наматываем на трубку по разметке. Мотаем около 500 витков. Первые несколько из них можно зафиксировать клеем. Начальный ряд катушки плотно прижимаем друг к другу, и делаем его строго последовательным.

Изготовим подвижный магнитный сердечник катушки, он может быть цельным или собранным из нескольких магнитов. Неодимовые магниты подбираем по внутреннему диаметру ПВХ трубки. Опытным путем набираем магнитный стержень, через колебания которого и будет создаваться электрический ток.

• Па шкале осциллографа показана разницу между потенциалами, получаемыми от колебаний одного и десяти магнитов.
• От колебаний магнитного стержня получилось напряжение в 4,5V, чего достаточно для питания светодиода.
• Теперь нужно сделать две заглушки, чтобы магнит не выпадал из трубки.

К выводам катушки подключаем выпрямитель. Схема, отображенная на фото, показывает какие два его контакта из четырех подключить к катушке. Такой диодный мост способен принимать переменный ток, и выдавать постоянный в одном направлении.

Повышающий автотрансформатор поможет преобразовать низкие спонтанные импульсы от первичной катушки в достаточное напряжение для работы светодиода за счет самоиндукции коллекторной обмотки.

Так как она связана с базовой обмоткой, постоянный и стабильный электрический ток будет подаваться на суперконденсатор в достаточном количестве. Резистор же ограничит превышение допустимых номиналов.

На рисунке показана схема фонарика с генератором Фарадея.

Замыкает эту схему биполярный транзистор обратной проводимости, который и управляет поступающим электрическим током к светодиоду. Собрать схему можно без платы, поскольку деталей не так много. Кнопку выключатель монтируем на один из контактов, идущий от автотрансформатора.

1. В результате автор изготовил фонарик на одном светодиоде, который не требует питания от батареек, конечно это лабораторный вариант, но на его основе можно изготовить фонарик для использования в полевых условиях.
2. В этом видео, подробно показан процесс изготовления вечного фонарика без батареек.

Рабочий процесс

Сначала из трубы ПВХ делается корпус фонарика. От центра трубки отмечаем отрезки по 1.5 см в каждую из сторон. После этого необходимо произвести установку медного провода сечением 0.5 мм. Понадобится 10-15 см проволоки.

Она наматывается на трубку-корпус. Мотать придется долго, в общей сложности получится около тысячи витков. Соединения фиксируем клеем. В самом толстом месте обмотка должна быть около 0.5 см. Концы проволоки зачищаются наждачкой.

Изготавливаем магнитный сердечник. Необходимая длина стержня набирается опытным путем. После этого необходимо установить разницу потенциалов. На данном этапе можно подключить светодиод и проверить работоспособность конструкции. После «глушим» оба конца трубки.

Осталось совсем немного. Подключаем к конструкции выпрямитель, автотрансформатор и резистор в соответствии с схемой. Конденсатор достаточной емкости также подбирается опытным путем. Замыкается схема биполярным транзистором. Кнопку-выключатель монтируем на один из контактов. Устанавливаем светодиод.

Декоративное оформление фонарика выполняем на свой вкус и потребность. Подробнее процесс сборки можно увидеть в авторском видео ниже.

Как выбрать подходящую модель

Критерии выбора у всех разные. Многое зависит от поставленных перед устройством задач. Одни готовы пользоваться примитивными приспособлениями от 100 рублей, другим важен расширенный функционал

Специалисты рекомендуют принимать во внимание такие нюансы:

Назначение. Для дома достаточно иметь недорогой ручной фонарик
Туристам стоит обращать внимание на светодиодные светильники.

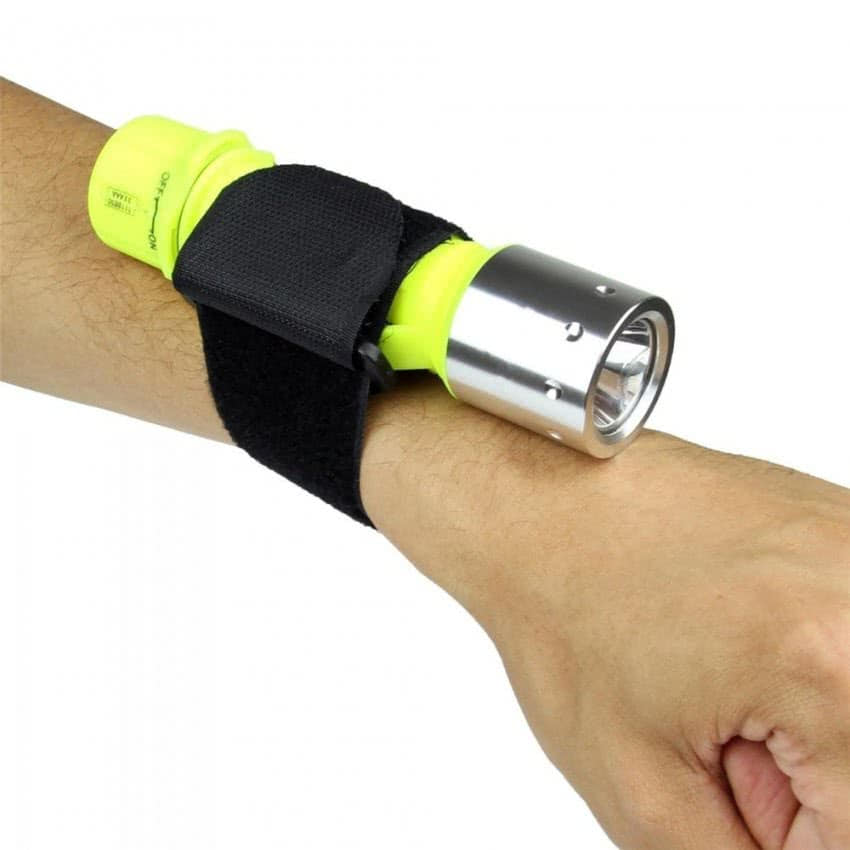

Место эксплуатации. Для подводного плавания необходимо выбирать товар с влагостойким корпусом
Рыбаки и охотники должны акцентировать внимание на надежном и ударопрочном товаре.
Размер и вес прибора

Имеет немаловажное значение. Для домашней эксплуатации достаточно приобрести устройства компактных размеров и с небольшим весом, чтобы их удобно было носить с собой.
Время свечения

Нормальная работоспособность – 4 часа с яркостью свечения в 40 люмен.
Мощность светового потока. Слишком яркий свет для дачи и дома не подходит. Это важно для профессиональных моделей, которыми пользуются пожарные, спасатели, работники полиции.
Температура света. Она должна быть приближенной к естественной.

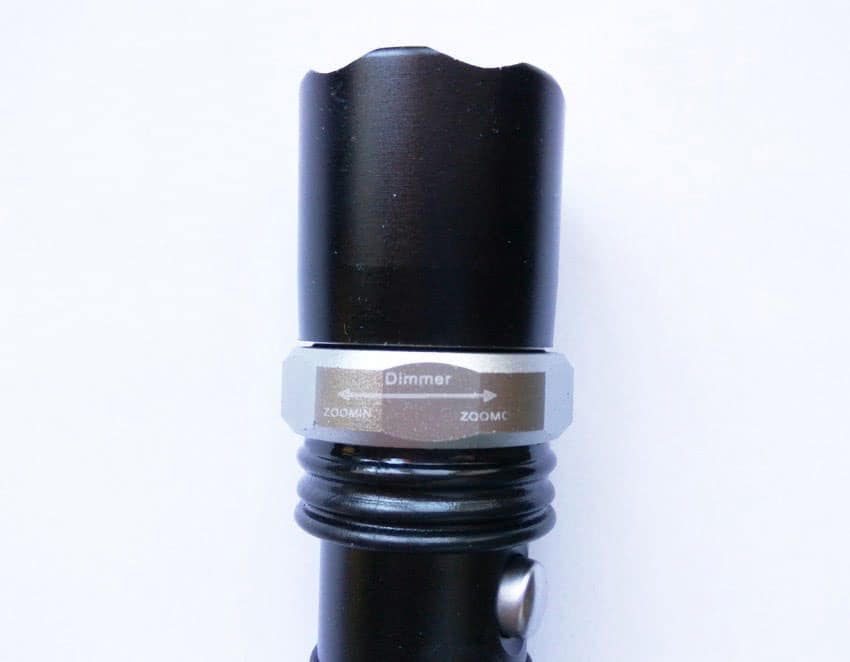

Количество режимов. Чем их больше, тем выше функциональность и практичность прибора.
Способ зарядки. Желательно выяснить нюанс в процессе покупки изделия.
Покрытие корпуса. Оптимальный вариант – анодированное покрытие.

По мнению специалистов, самые хорошие фонари должны обладать такими характеристиками:

• удобство перемещения;
• компактность;
• морозоустойчивость;
• высокий показатель влагоустойчивости;
• прочность конструктивных элементов;
• возможность работать при низких и высоких температурах;
• портативность;
• привлекательность внешнего вида;
• долгий срок службы.

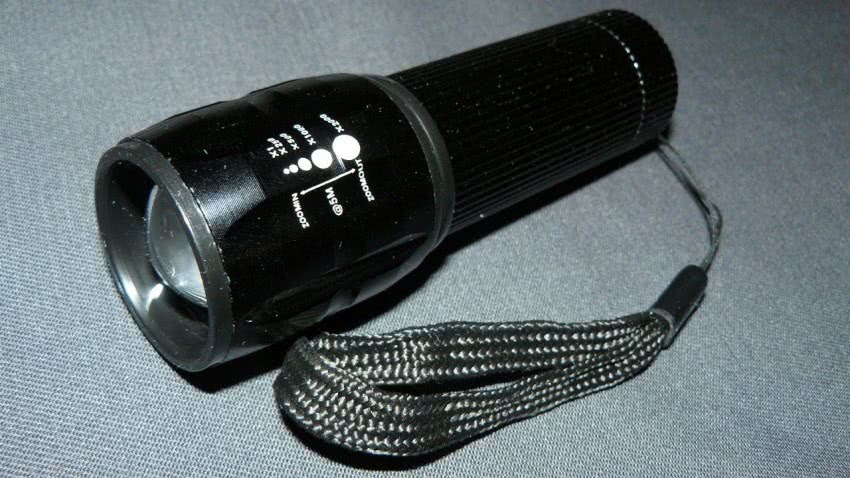

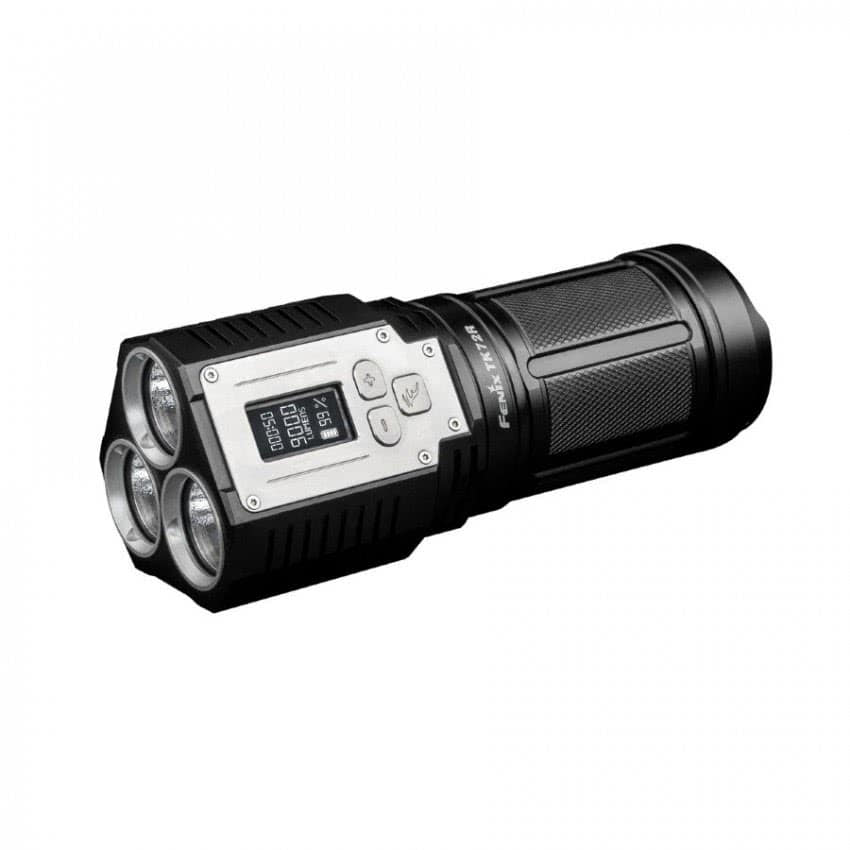

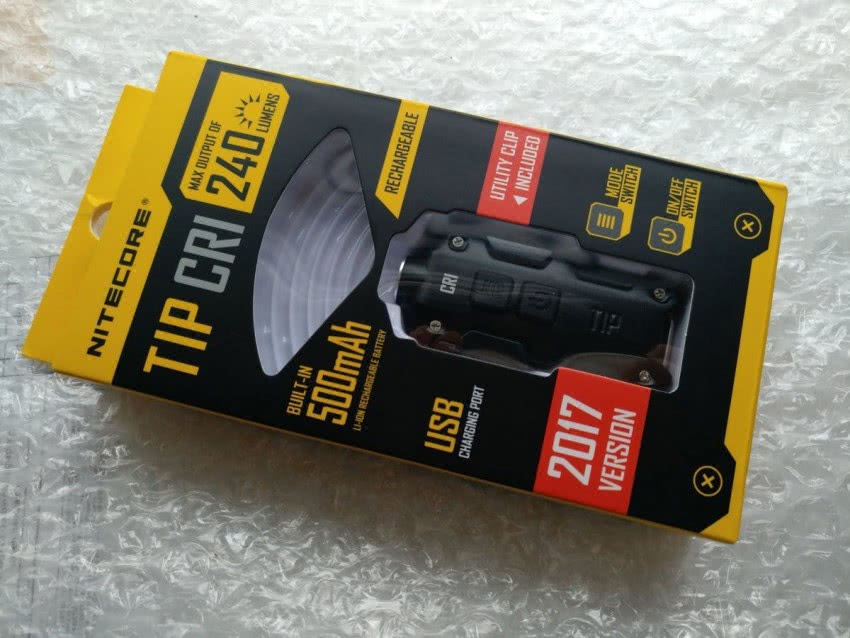

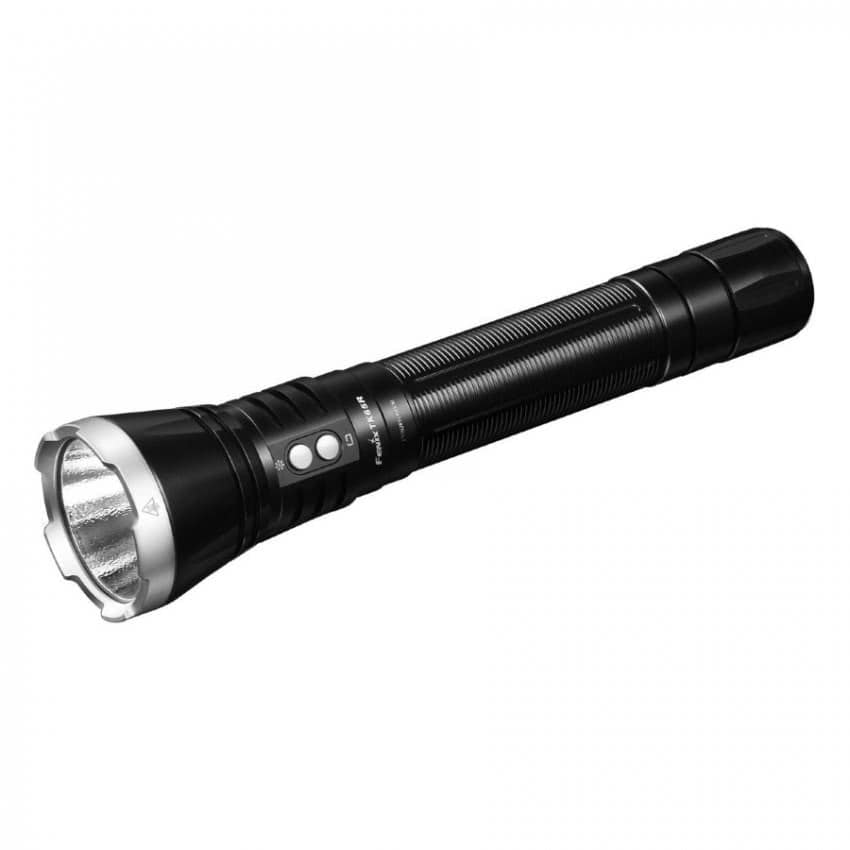

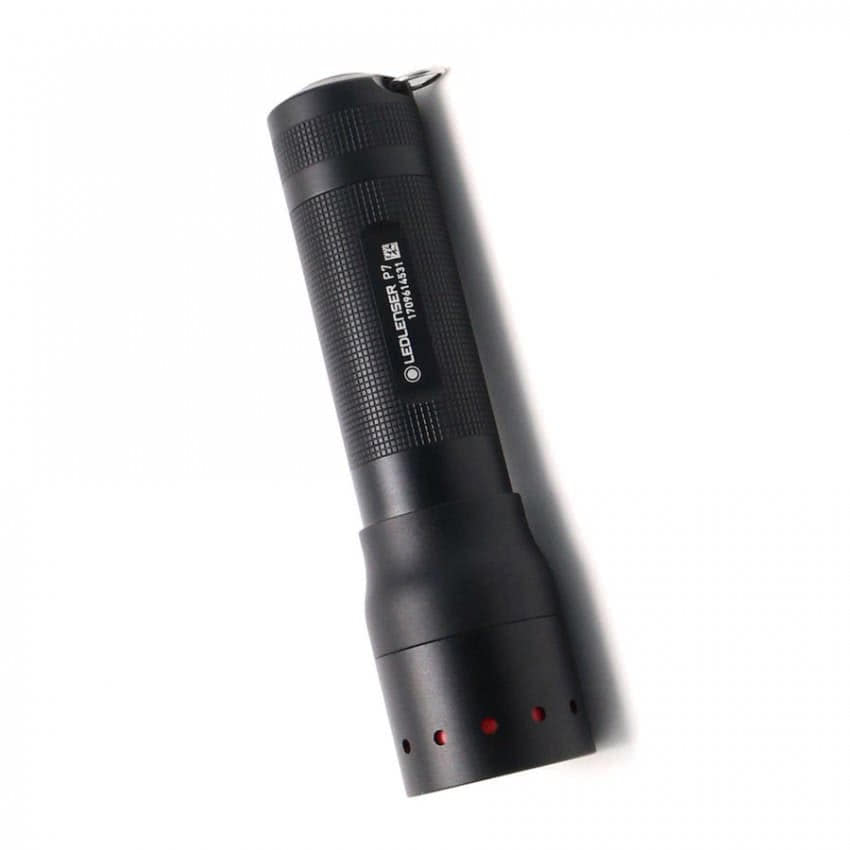

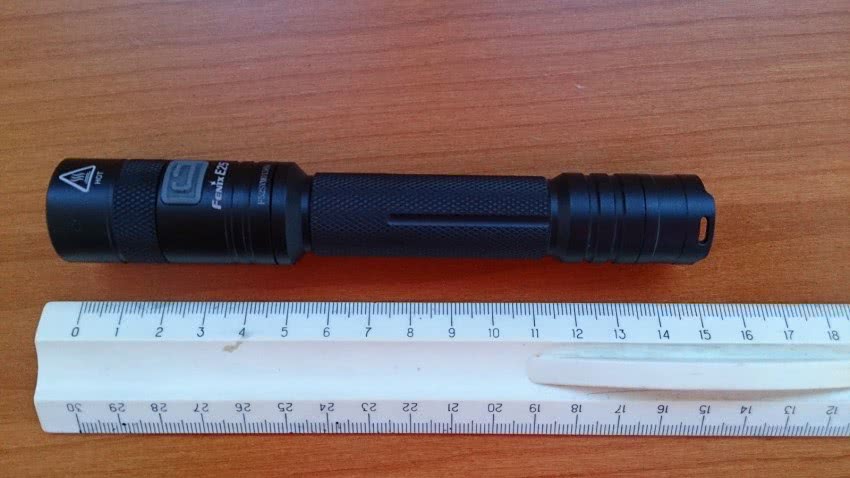

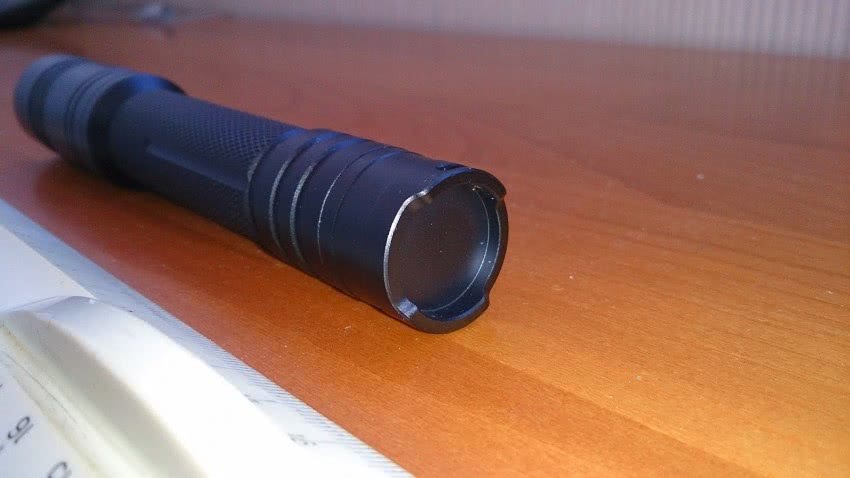

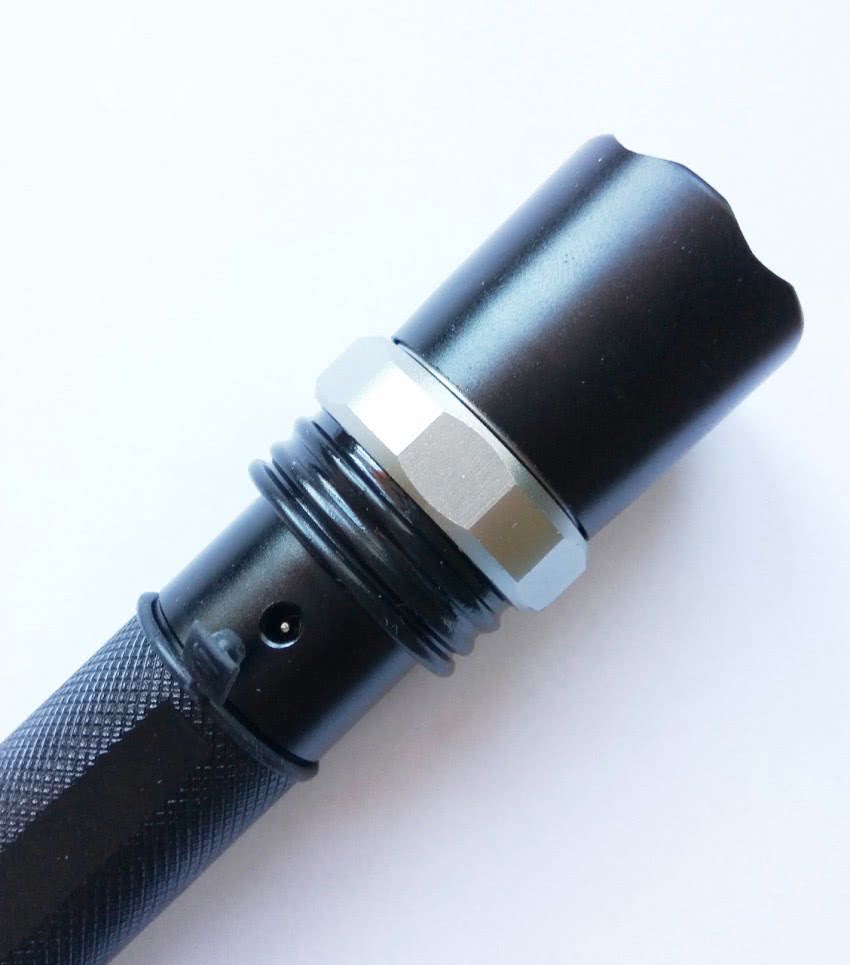

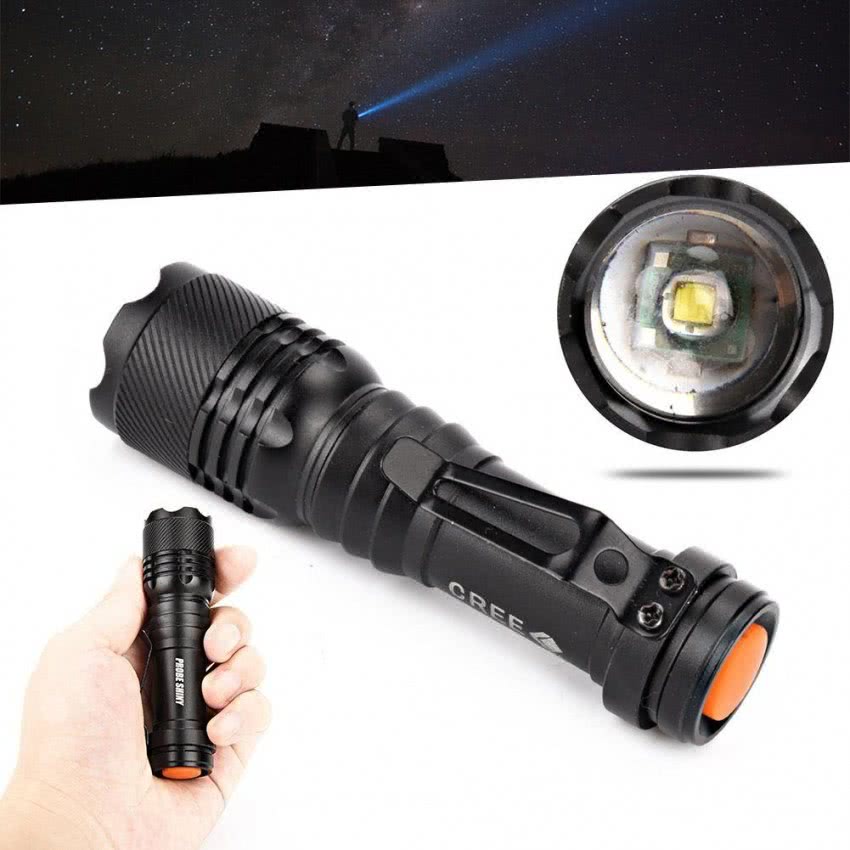

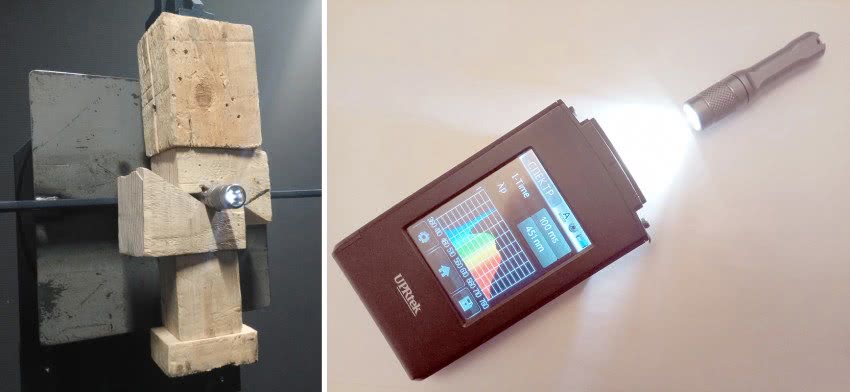

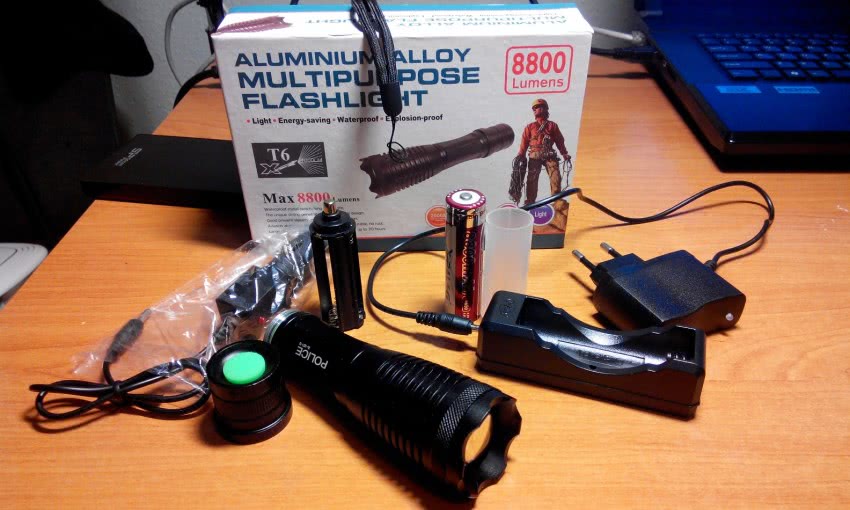

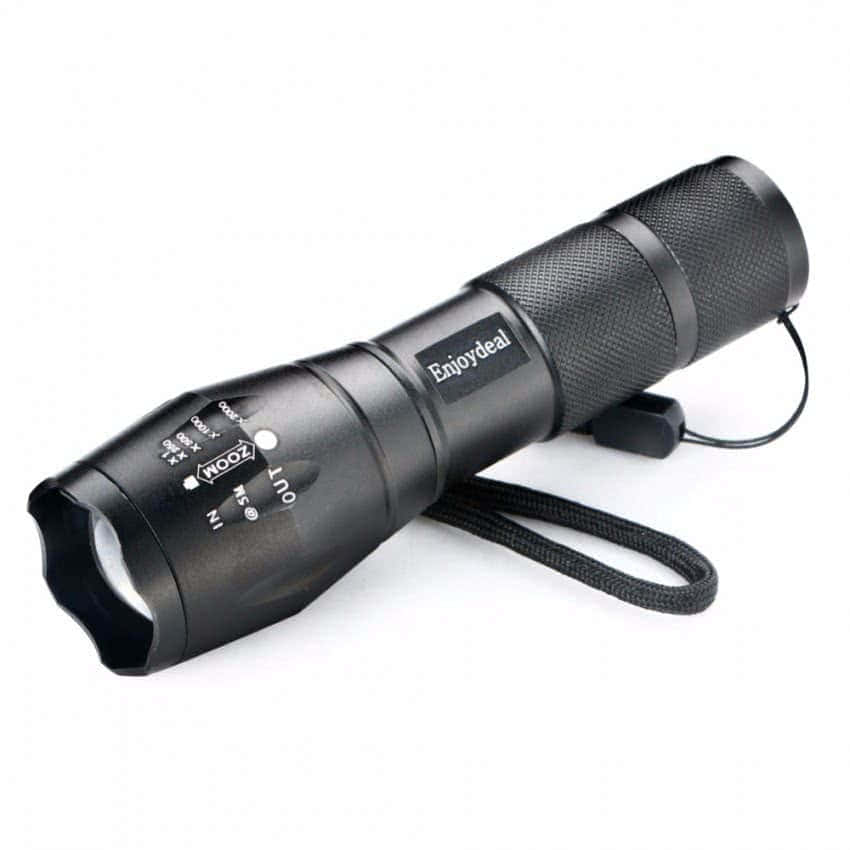

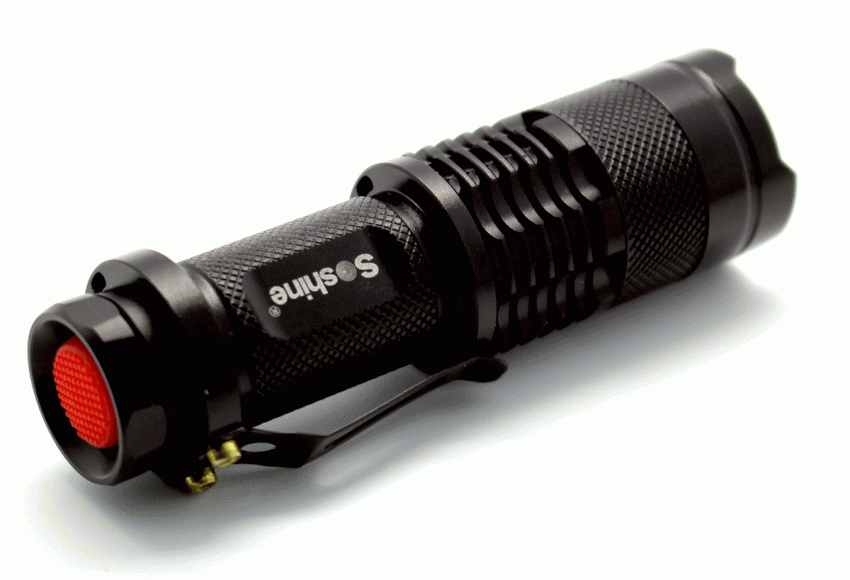

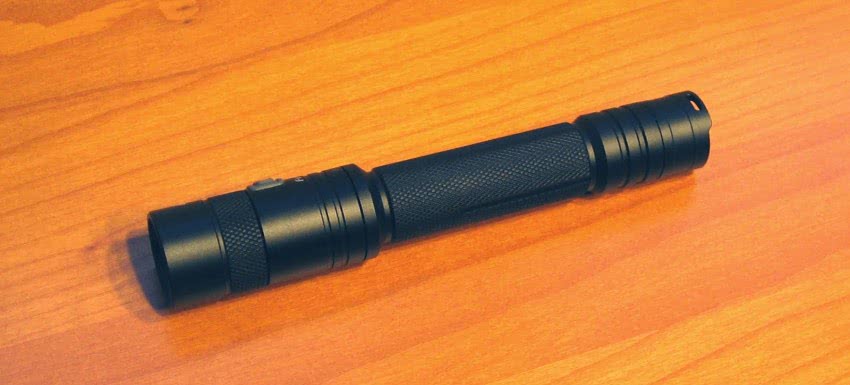

Фото вечного фонарика

Также рекомендуем просмотреть:

• Полировка фар своими руками
• Строительные леса своими руками
• Точилка для ножей своими руками
• Антенный усилитель
• Восстановление аккумулятора
• Мини паяльник
• Как сделать электрогитару
• Оплетка на руль
• Фонарик своими руками
• Как заточить нож для мясорубки
• Электрогенератор своими руками
• Солнечная батарея своими руками
• Течет смеситель
• Как выкрутить сломанный болт
• Зарядное устройство своими руками
• Схема металлоискателя
• Станок для сверления
• Нарезка пластиковых бутылок
• Аквариум в стене
• Врезка в трубу
• Стеллаж в гараж своими руками
• Симисторный регулятор мощности
• Фильтр низких частот
• Нож из напильника
• Усилитель звука своими руками
• Трос в оплетке
• Пескоструйный аппарат своими руками
• Генератор дыма
• Ветрогенератор своими руками
• Акустический выключатель
• Воскотопка своими руками
• Туристический топор
• Стельки с подогревом
• Паяльная паста
• Полка для инструмента
• Пресс из домкрата
• Золото из радиодеталей
• Штанга своими руками
• Как установить розетку
• Ночник своими руками
• Аудио передатчик
• Датчик влажности почвы
• Счетчик Гейгера
• Древесный уголь
• Wi-Fi антенна
• Электровелосипед своими руками
• Ремонт смесителя
• Индукционное отопление
• Стол из эпоксидной смолы
• Трещина на лобовом стекле
• Эпоксидная смола
• Как поменять кран под давлением
• Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях 😉

Что заменит батарейку или назад к истокам

Если вы не заправский выживальщик, то многое для вас станет настоящим открытием. Например, что настоящий турист может выжить с одной пачкой спичек и куском полиэтилена и при этом пройти около 40 км по маршруту без особого риска. Но пока вам далеко до таких подвигов, есть смысл поучиться простым вещам, которые реально помогут справиться с неблагоприятными обстоятельствами.

Есть простые туристические приёмы, которые помогут одолеть обстоятельства. Например: чехол из полиэтилена на рюкзаке спасёт ваши вещи от намокания под дождём или пара таблеток сухого горючего позволит развести костёр за две минуты. Так и с источниками питания: ну не было у наших родителей и дедов ёмких батареек, но это никак не помешало им построить БАМ. А секрет кроется в простых законах физики и механики, и даже немного – химии.

Виды динамо-фонарей

• Фонарь Фарадея – такой фонарик достаточно потрясти в течение минуты, и он будет работать около часа.
• Фонарь с рычагом, на который нужно непрерывно нажимать, после чего он будет светить в течение получаса.
• Фонарь с ручкой, которую необходимо крутить.
• Фонарь на солнечной батарее.

Самая капризная и часто ломающаяся часть динамического фонаря именно рычаг, ручка и прочие детали, на которые нужно воздействовать, особенно, если они выполнены из непрактичного пластика.

Сами по себе фонари с динамо-устройством не будут дешевыми. Их очень любят использовать любители рыбалки, охоты, альпинисты, поэтому фонари обладают рядом полезных свойств помимо главного — светить: водонепроницаемость, компактность, защищенность от различных повреждений.

У современных динамических фонарей есть очень удобная дополнительная функция — разъем для зарядного устройства мобильного телефона.

Чаще всего, такой разъем имеют фонари с ручкой или рычагом. Когда крутишь ручки или воздействуешь на рычаг, то можно не только осветить какой-то темный участок, но и подзарядить мобильное устройство, чтобы оставаться на связи. Это также актуально для любителей природы и походов.

«Фарадеевский» фонарик — сборка

После того, как мы определились, из чего конкретно состоит фонарь Фарадея, стоит отметить, что у него все-таки есть источник питания, поэтому не правильно думать, что фонарику совсем не нужна батарея. Фактически, она разряжена, поэтому лампочка не горит.

Когда мы встряхнем фонарик, магнит или батарея будут проходить через индукционную катушку туда и обратно. Появится переменный ток, который, пройдя диодный выпрямительный мостик, станет ровным и постоянным.

В каждой инструкции по созданию фонаря будет сказано, что корпусом может служить любой предмет со светодиодной лампой или деталь, имеющая форму цилиндра, из пластмассы.

Фантазируйте, но не забывайте о свойствах выбираемого материала. В самодельных работах часто вместо аккумулятора используют конденсаторы.

Следуя из схемы по изготовлению, индукционная катушка образована двумя обмотками длиной сорок миллиметров (то есть каждая – по двадцать миллиметров, условно).

Рекомендуем посомтреть

• Идеи как сделать станок для сверления — пошаговая инструкция как изготовить самодельное приспособление для сверления (80 фото)

• Стропальные работы — что это? Особенности профессии, все обязанности, разрядность, преимущества и недостатки

• Направленные Wi-Fi антенны — особенности выбора направления и варианты размещения оборудования (90 фото)

На обеих сторонах осуществляется намотка внахлест по шестьсот витков медного провода ноль/восемь миллиметров в толщину. От того, как была намотана катушка, будет зависеть и производительность всей конструкции.

Осуществляем все по разметке, первые витки строго друг к другу, обязательная фиксация клеем первого ряда. И далее виточки располагаются как можно аккуратнее и ближе друг к другу.

Это главные советы по монтажу фонарика своими руками. Встряхните свое устройство, если лампочка загорелась, значит, вы славно потрудились! Основную схему , как и фото самодельных фонарей , вы найдете в интернет- пространстве.

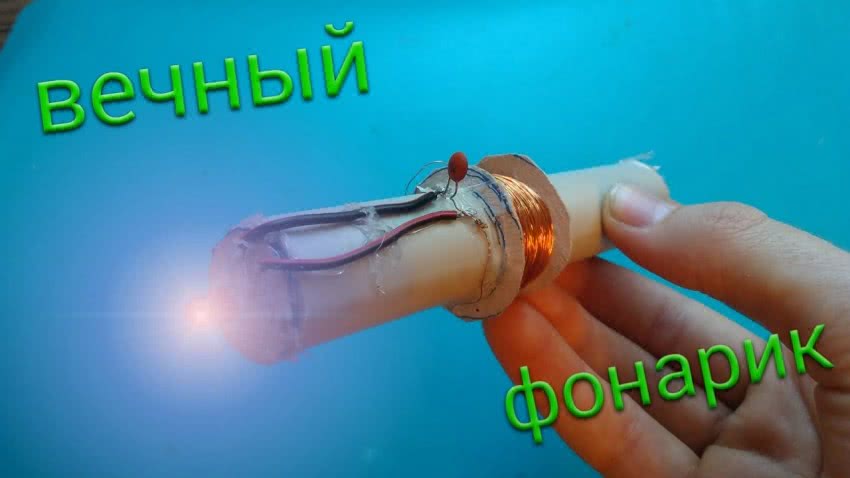

Вечный фонарик (фарадея)

Самодельный фонарик фарадея будет интересно смастерить новичкам, изучающим азы физики и электроники. Его простой устройство позволяет поддерживать свечение какого-либо источника без внешнего питания и зарядки.

https://youtube.com/watch?v=ngxZG0hJRwQ

Для его создания необходимо подготовить тонкую медную проволоку, неодимовые магниты, пластиковую трубку диаметром 2 см, картон, низковольтный светодиод, конденсатор 10 000 пф, а также паяльник, ножницы и клеевой пистолет.

Изготовление

Из картона вырезаются два круга больше в диаметре трубы на 5 мм. Далее в центр заготовок размещается трубка, которую необходимо обвести и вырезать по контуру. Внутренние детали не нужно выкидывать. Шайбы из картона крепятся к трубе по центру на расстоянии в см друг от друга на термоклей.

Между шайбами делается намотка из проволоки, примерно, на 360 витков. Один из картонных кружочков необходимо приклеить к концу трубы. Контакты светодиода подсоединяются к намотке проволоки при помощи паяльника. В данном случае использование конденсатора и выпрямляющего диода необязательно.

Четыре соединенных неодимовых магнита кидаются в трубу, а ее конец запечатывается вторым кругляшком. На один из концов трубы приклеивается светодиод без отражающих бортиков. На шайбе со стороны светодиода делаются две прорези, куда прикрепляется проволока.

Проволока от шайбы обматывает светодиод. Вечный фонарик готов, осталось его испытать. Чтобы он заработал, необходимо производить поступательные движения вверх-вниз.

Вечный фонарик из шприца

Также можно сделать фонарик фарадея из медицинского шприца. Для этого понадобятся все те же самые элементы и вдобавок к ним электродрель, флюс, припой, моментальный клей, три светодиода, два провода, шприц на 20 мл.

На шприц устанавливаются два картонных кольца. Расстояние между ними равняется длине магнитов. Кольца приклеиваются на Момент. Далее в образовавшееся пространство наматывается катушка из проволоки.

Намотку можно сделать при помощи электродрели. Для этого шприц вставляется в ее патрон при помощи винта. Таким образом наматывается около 1000 витков. Второй вывод катушки фиксируется на клей Момент.

Сверху в шприц устанавливается резиновая прокладка, которая будет предотвращать шум магнитов. Выводы катушки зачищаются и залуживаются. К ним подсоединяются два провода, которые фиксируются на изоленту к корпусу шприца.

Далее припаиваются к проводам три светодиода, установленных на плате. После этого в шприц помещаются неодимовые магниты. Фонарик готов.

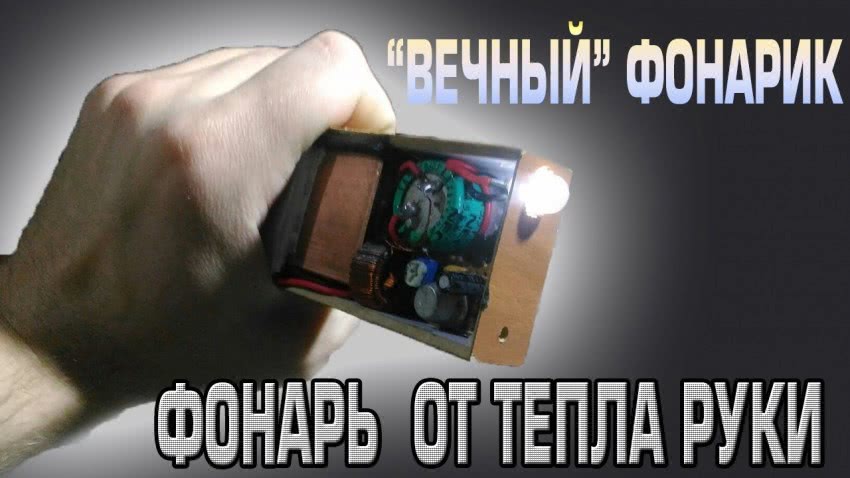

Палец-батарейка

Некоему сообществу иностранных изобретателей удалось создать девайс, или фонарик Lumen, опираясь на возможности термоэлектрического генератора (ТЭГа).  Мощный луч он не формирует, но светит не хуже карманных фонариков из китайского ширпотреба на всяком базаре.

Для мощного «прожектора» такая технология, конечно же, не применима, однако для небольших карманных фонариков схема подходит просто идеально.

Принцип формирования электричества мини-ТЭГом в фонаре Lumen, – удивительно прост. Генерация подает ток на несколько светодиодных «лампочек». Свечения достаточно, чтобы прочесть или написать текст в темноте.

Изобретатели установили на девайсе окошко для пальца – приложите, и появится свет. Он может так работать без перерывов бесконечно. Фонарик анонсировался к продаже за 15 долларов США. Рассмотрите фото вечного фонарика, который так и не появился в продаже

Такое сообщение дали многие сайты еще в 2015 году, как и обещание энтузиастов начать выпуск фонариков через год. Всего у них не хватало 5 тыс. долларов для финишного технологического рывка. Но по объявленному ими краудфандингу (народная помощь) они всего за пару дней таких сборов превысили сумму на 328 процентов. А где же термо-фонарик? Интернет молчит.

Греем, гнём и мотаем – секрет сборки фонарика

В бутылке главное – это широкое горлышко. Именно по этой причине для фонарика нужно подобрать именно бутылку от кефира – у них диаметр крышки самый большой.

ФОТО: YouTube.comФутляр от ручки под воздействием горячего воздуха становится эластичным. Это поможет сделать из него нужную детальФОТО: YouTube.comПластик нужно согнуть в двух местах под 90 градусов, как показано на фото. После остывания трубочка вновь становится твёрдой

Немного странная деталь на самом деле несёт очень тривиальное назначение – это ручка для моторчика, простой пластиковый стартер.

ФОТО: YouTube.comЧтобы зажечь небольшую светодиодную лампочку, потребуется энергия электродвижка, такой можно позаимствовать, например, у блендера или старого пылесосаФОТО: YouTube.comСоедините контакты моторчика и лампы и защитите места соединения изолентой

ФОТО: YouTube.comЛампу нужно поместить в бутылку, а мотор закрепить на горлышке с помощью той же изолентыФОТО: YouTube.comОстаётся только вставить стартер и запустить механизм. Вращая ручку, вы заставите двигатель генерировать энергию, достаточную для запуска лампыФОТО: YouTube.comФонарик будет светиться, пока вы вращаете ручку. Он зависит только от этого механического привода и вашего желания, а никак не от батарейки

У вас теперь в руках практически вечный фонарик, который питается вашей энергией. С таким прибором не страшно заблудиться в лесу или в пещере, он не подведёт.

Рейтинг качественных фонарей для кемпинга

Fenix CL30R

Отличное решение для тех, кто в качестве хобби отдает предпочтение туризму. Цена высокая и будет оправдана только в том случае, если фонарем пользоваться на регулярной основе. Дизайн перенят из старинных вестернов. Популярная модель имеет продуманную защиту, что позволит пользоваться приспособлением в непогоду. Ручка металлическая, а не пластиковая, как у большинства конкурентов. Светит очень ярко. Замеры показали 650 люменов. Коэффициент влагозащиты – IPX7. Для изготовления используется ударопрочный пластик – практичное решение. Вес изделия – 412 г. В основе лежит использование трех аккумуляторов, суммарная мощность которых составит 18650 мАч. Этого показателя достаточно для 4,5 ч непрерывной работы. При использовании щадящего режима этот коэффициент увеличится до 38 часов. Радиус действия – 35 м. Зарядка осуществляется от сети или павербанка.

Стоимость – 11210 руб.

Fenix CL30R

Достоинства:

• повышенный эксплуатационный ресурс;
• высокое качество сборки и комплектующих;
• удобство в применении;
• может использоваться в качестве повербанка;
• влагозащита;
• возможна установка штатива;
• индикация заряда аккумулятора;
• несколько режимов работы.

Недостатки:

• большой вес;
• высокая цена.

Tesla LP-1800Li

Эта популярная модель станет отличным решением для обустройства палаточного городка. Исходя из заявленных производителем характеристик, этот компактный прожектор может светить только в определенную сторону. В основе лежит использование экономичных светодиодов повышенной мощности. Имеется пластиковая ручка на задней части изделия. Она используется в качестве крючка для подвешивания или подставки. Встроенный аккумулятор на 6000 мАч может использоваться в качестве пауэрбанка. Конструкция получилась громоздкой, но запас света того стоит. Заявленный коэффициент мощности составляет 1800 люменов. Заметить свечение можно с расстояния в 300 м. На максимальном режиме расход батареи будет колоссальным. Всего их 4. При минимальных настройках устройство будет функционировать на протяжении 15 часов. На корпусе имеется световая индикация. Также конструкция относится к категории влагозащищенных и пылезащищенных.

Средняя цена – 2699 руб.

Tesla LP-1800Li

Достоинства:

• защищенная конструкция;
• может использоваться в качестве павербанка;
• ударопрочный каркас;
• индикация;
• автономность;
• привлекательная цена;
• стильный дизайн.

Недостатки:

Облик 6014

Эта недорогая модель для кемпинга от отечественного производителя изготовлена из высокопрочного пластика. Корпус окрашен в зеленый цвет, что делает его хорошо заметным в условиях недостаточной видимости. Несмотря на имеющееся описание, конструкцию можно носить в руках посредством специальной ручки, которая расположена в верхней части каркаса. При необходимости ее можно подвесить на крючок. Источник света не особо яркий. Для палатки показателя более чем достаточно. Осмотреть с его помощью окрестности не получится.

Источников питания используется два. Для зарядки встроенной батареи используется сеть, в то время как для работы также могут применяться пальчиковые батарейки. Отличное решение для длительных путешествий. Изделие можно использоваться в качестве пауэрбанка. Для этого на каркасе присутствует соответствующий разъем. Нормальную силу тока солнечная батарея не выдает. Поэтому эта опция скорее рекламный ход, а не полезное дополнение.

Средняя цена – 923 руб.

Облик 6014

Достоинства:

• допускается регулировка свечения;
• встроенная солнечная батарея;
• яркая расцветка;
• несколько источников питания;
• отличное соотношение цены и качества;
• наличие USB-разъема.

Недостатки:

Принцип работы

Устройство состоит из нескольких катушек индуктивности, которые можно собрать самому. Первичная катушка индуктивности служит фактически источником питания или полностью заменяет его привычный аналог – батарейку. За счет перемещения в ней стержня из постоянных магнитов, индуцируется электрический ток. Из-за колебательных движений в магнитном поле создаются электрические волны, исходящие от катушки с определенной частотой. Стабилизировать их и преобразовать в постоянный ток помогает выпрямитель или диодный мост. Без накопительной емкости такое устройство пришлось бы постоянно трясти, поэтому следующим элементом в схеме выступает суперконденсатор, способный подзаряжаться по типу аккумулятора. Далее подключен повышающий трансформатор или преобразователь напряжения, который состоит из тороидальной ферритовой катушки и двух обмоток – базовой и коллекторной. Число витков может быть одинаковым, и обычно составляет 20-50. Трансформатор имеет среднюю точку соединения по противоположным концам обеих обмоток, и три выхода на транзистор. Автотрансформатор повышает мизерные импульсы тока в достаточные для работы светодиода, а для их контроля подключен биполярный транзистор. Подобная электрическая схема в разных источниках имеет различные названия: вор джоулей, блокинг-генератор, генератор Фарадея и т.д.
