Как правильно сделать систему вентиляции каркасного дома своими руками

Содержание

Обзор рынка вентиляционного оборудования


Сейчас на рынке есть богатый выбор устройств для вентиляции ведущих мировых изготовителей, каждый из них производит продукцию в своем сегменте рынка. Предлагаемое вентиляционное оборудование условно подразделяется по таким сферам использования:

  • Полупромышленного и бытового предназначения;
  • Для использования в промышленности;
  • Устройства «специального» назначения.

К полупромышленной и бытовой сфере использования относятся устройства для ресторанов, офисов, жилых построек и квартир — помещений, не превышающих 600 кв.м. К оборудованию для промышленных предприятий относятся устройства способные создать воздухообмен более 4000 куб.м в час.

Вентиляционные устройства «специального» назначения используют в помещениях с необычными запросами, к примеру — помещения для операционных и для фармацевтического производства, устройства для аварийной вентиляции, компонентов систем дымоудаления.

Устройства полупромышленного и бытового предназначения


Здесь господствуют устройства для вентиляции изготовителей из европейских стран:

  1. Чешская Remak;
  2. Шведская Kanalflakt;
  3. Шведская Ostberg.

Продукция этих фирм уже давно используют в нашей стране, и их оборудование зарекомендовало себя в качестве надежной базы для создания качественных и недорогих вентиляционных комплексов.


Недавно на рынке нашей страны появилась продукция таких изготовителей:

  1. Российская Арктос;
  2. Из восточной Европы Ventrex;
  3. Российско-германская компания Korf;
  4. Германская Wolter.

Под этими торговыми марками производят надежные вентиляционные устройства, по этой причине выбор определенного изготовителя зависит от предпочтений клиента и стоимости оборудования.

Особое место занимают моноблочные вентиляционные устройства. Они, по сравнению с наборными системами, изготавливаются как готовые вентиляционные комплексы, все элементами которых смонтированы в шумоизолированном корпусе.

Моноблочные комплексы производят как отечественные, так и зарубежные производители. С точки зрения клиента установки, изготовленные в нашей стране не хуже импортных, их собирают из одних деталей и, дополнительно они приспособлены к российским условиям (используется например, более производительный нагреватель, предназначенный для работы при низких температурах). В то же время разброс цен на такие устройства разных изготовителей доходит до 50%.

Виды систем вентиляции каркасного дома своими руками

В загородных домах каркасного и других типов зачастую применяется естественная вентиляция, воздухообмен в которой обеспечивается за счет разности температур внутри сооружения и снаружи. Чистый воздух с улицы, согласно схеме естественной вентиляции, проникает в жилье посредством щелей и неплотностей в окнах и дверях. Также, в ситуациях, когда никаких щелей нет, и в целом жилье представляет собой герметичную конструкцию, в стенах или окнах устанавливают для подхода свежих воздушных масс.

Удаление же загрязненного воздуха осуществляется посредством вытяжных каналов. Они располагаются, обычно, в технических помещениях, таких как ванная комната, кухня и санузел. Нередко во входе в вентиляционный канал монтируются электрические вентиляторы, необходимые для более интенсивного выведения грязного воздуха и нормализации уровня влажности в помещении.

Схема вентиляции дома

В роли теплоизоляционного материала для стен каркасных строений применяют в большинстве случаев высокотехнологичные материалы, которые практически не пропускают воздух (пенополистирол, пенополиуретан и другие). А окна в таких домах представлены современными металлопластиковыми конструкциями. В результате этого жилье становится абсолютно герметичной «крепостью» (не зря многие люди называют каркасные дома «термосами»), то есть поступление чистого воздуха по щелям и проемам не представляется возможным.

Избавить от всех этих «радостей жизни» может принудительная вентиляция, которую вряд ли получится установить своими руками – лучше всего обратится к услугам профессионалов. Для выведения грязного воздуха из дома и завлечения чистого с улицы она использует специальное высокоэффективное оборудование. Для очищения воздушных масс от насекомых и других нежелательных элементов в механической вентиляции задействованы фильтры. Чтобы температура в доме в зимнее время года не понижалась из-за заходящего с улицы воздуха, он на входе может подогреваться благодаря работе специальных устройств.

Принудительная вентиляционная система бывает нескольких разновидностей:

  • Вытяжная вентиляция. Искусственно выводит отработанный воздух из дома, вследствие чего создается разряженное давление. Именно оно и способствует поступлению воздуха через оконные и дверные неплотности, а также вентиляционные клапаны.
  • Приточная вентиляция. Она, в противоположность предыдущей системе, принудительно «заводит» свежий воздух в дом. Грязному воздуху становится «некуда деваться», и он выдавливается свежим в вытяжные каналы. То есть загрязненный воздух покидает каркасный дом из-за избыточного давления, возникающего при проникновении больших объемов уличного воздуха.
  • Приточно-вытяжная вентиляция. При ней принудительно выводящийся за пределы дома грязный воздух заменяется принудительно заходящим свежим, примерно в одинаковых количествах.
  • Принудительная вентиляционная система с рекуперацией тепла. Такая схема вентиляции позволяет существенно оптимизировать теплопотери в холодную пору года. Она обеспечивает подогрев проникающего в дом холодного воздуха за счет выталкиваемого из жилья теплого.

Принудительная вентиляция каркасного дома требует вложения не таких уж и малых финансовых средств, зато она намного эффективнее и надежнее, чем естественная система своими руками.

https://youtube.com/watch?v=l-_Vh0LDTBs

Этапы строительства крыши каркасного дома с фотопримерами

Кровля каркасного дома производится в два этапа – это установка стропильной системы и монтаж кровельного покрытия.

Пошаговая инструкция возведения стропильной системы крыши каркасного дома

Для начала предлагаем пошаговую инструкцию с фотоиллюстрациями, ознакомившись с которой Вы наверняка разберётесь, как правильно строить крышу каркасного дома.

Иллюстрация Описание действия
Первым делом устанавливаем и крепим доски 50×200 по периметру и центру, разделяя потолок на 2 равные части. Это придаст дополнительную прочность. К тому же перемычки будут короче, что упростит строительство.
После установки перемычек потолок должен выглядеть примерно так. Главное, чтобы все перемычки были прочно закреплены. гвоздями. Кстати, при подобной работе ни о каких саморезах не может быть и речи – весь крепёж производится только на гвозди.
Устанавливаем центральные опоры под конёк (красные стрелки) и крайние стропила с пропилами (жёлтые стрелки). В пазы встанут доски. Верхний проём между стропилами предназначен для конька (верхнее ребро крыши).
Теперь крепим две промежуточные опоры конька над двойной внутренней стенкой. Они не обязательно будут ровно по центру. Здесь всё зависит то того, где расположена внутренняя стенка в доме. Именно на неё опираются стойки. После монтируется сам конёк. Его показывать смысла нет. Догадаться, как конёк крепится, несложно.
По предварительно изготовленному и подогнанному шаблону внизу размечаются и готовятся остальные стропила, выпиливаются уголки под упоры (показано стрелкой), после чего стропила подаются наверх.
Здесь их крепят уже без всякого шаблона. Не сбиться помогают заранее заготовленные «коротыши» (доски, длиной ровно 60 см). Они отмечены красными стрелками. Выпиленные внизу пазы в виде уголка попадают ровно на доски и упираются, создавая дополнительную прочность (жёлтые стрелки).
А вот для чего нам требовались пропилы в крайних стропилах. Впоследствии это будет небольшой козырёк, который не даст дождевой воде стекать по стенам.

На этом строительство стропильной системы завершено, можно переходить к монтажу кровельного покрытия.

Кровельное покрытие: порядок действий при монтаже

Сначала по низу скатов крепится монтажная планка, после чего кровля закрывается плотной мембраной для гидроизоляции. Такой материал намного удобнее, чем бикрост или рубероид, который со временем лопается. Ширина такого материала 1 м, что довольно удобно. Закрывать кровлю начинаем снизу, пошагово продвигаясь наверх. Поверх мембраны набиваем контробрешётку, на которой будет крепиться непосредственно кровельный материал.

Мембрана крепится при помощи брусков таким образом, чтобы брусок не доходил до края полосы. Это делается для того, чтобы следующая полоса легла внахлёст предыдущей.

Закрепив таким образом одну полосу, по всей длине набиваем обрешётку на бруски вдоль ската с шагом в 28 см между первой и второй. Между следующими досками шаг должен быть равен длине волны металлочерепицы (если она будет использоваться для финишного покрытия). Чаще всего это 35 см. Теперь по обрешётке можно подняться выше и перейти к следующей полосе мембраны. Так закрывается вся кровля. Выглядеть это должно примерно так, как на фото ниже.

Смонтировав обрешётку полностью, можно переходить к креплению финишного покрытия. Работа эта несложная, а потому останавливаться на ней подробно мы не будем. Скажем лишь, что монтаж должен производиться с нижних листов к верхним с нахлёстом – это предотвратит попадание дождевой и талой воды под покрытие. Как производится подобный монтаж кровли каркасного дома своими руками можно увидеть в видеоролике.

Watch this video on YouTube

Рекомендации по установке с рекуператором

Рекомендации по установке, в основном, касаются помещений, в которых следует устанавливать рекуператор. В первую очередь для этого используют котельные (если речь идет о частных домовладениях). Также рекуператоры монтируют в подвалах, на чердаках и в других технических помещениях.

Если это не расходится с требованиями технической документации, то установка может быть смонтирована в любом неотапливаемом помещении, при этом разводку вентиляционных каналов, по возможности, следует монтировать в комнатах, имеющих отопление.

Вентиляционные каналы, проходящие через неотапливаемые помещения (а также вне помещений) следует делать утепленными. Также теплоизоляция необходима в местах прохождения вытяжных воздуховодов сквозь наружные стены.

Учитывая шум, который оборудование может производить во время работы, лучше всего размещать его подальше от спален и от других жилых комнат.

Что касается размещения рекуператора в квартире: лучшим местом для него будет балкон или какое-либо техническое помещение.

При отсутствии такой возможности под установку рекуператора можно отвести свободное пространство гардеробной.

Как бы там ни было, расположение установки во многом зависит от особенностей конструкции вентиляционной системы, от расположения вентиляционной разводки и от габаритов устройства.

Основные ошибки при монтаже систем вентиляции в следующем видео:

https://youtube.com/watch?v=bWawovXeAJ8

Особенности и схемы

У каждого типа есть свои особенности, которые влияют на его выбор для эксплуатации. Есть несколько основных нюансов:

большая часть каркасных домов имеет предварительно установленную воздухообменную систему;

Трубы для воздухообмена монтируются согласно проекту при возведении домаИсточник rhvac.ru

  • для каждого дома используется своя схема и планировка вентканалов;
  • автоматизация обеспечивает полноценное функционирование только при наличии хороших и исправных датчиков;
  • схема и план вентиляции должен быть составлен еще при планировке дома, но если этого не произошло, то план выполняется до обустройства всех помещений;
  • чаще всего металлические трубы в системе вентиляции не применяются из-за своих потерь тепла и слишком большой проводимости звука;
  • для постоянного проживания используется механическое вентилирование, которое может полноценно обеспечить хороший микроклимат и обмен воздуха в помещениях в любое время года и при любом температурном режиме.

Для обустройства каркасных домов определенного типа уже продумана система вентиляции, что облегчает планировку. Такой подход обеспечивает полноценную систему вентиляции на основе всех характеристик помещений и строения в целом.

Схема также зависит от типа строения. Например, для двухэтажного дома можно использовать смешанный тип, который будет разным на двух этажах.

Схема притока и оттока воздуха в двухэтажном домеИсточник linternaute.fr

Предварительно схема должна составляться в зависимости от пожеланий жильцов. Иметь принудительную вентиляцию в сезонном доме не имеет смысла. Также стоит учесть, что каркасные дома могут быть из различных материалов, что облегчает встраивание вентиляции того или иного типа.

Все схемы составляются по параметрам помещений и конструкции дома. Кроме этого, все выходы каналов должны иметь решетки, а также засовы. Со стороны внутреннего помещения устанавливаются специальные заслонки, которые необходимы не только для регулировки потока, но и для полноценной консервации дома в период отсутствия жильцов.

Что такое и как работает вентиляция в этом видео:

https://youtube.com/watch?v=PxKry_9KQsk

Заключение

Вентиляция в каркасном доме необходима. Для разных вариантов строений по использованию и проживанию можно подбирать свои вентиляционные системы. У каждой системы есть свои особенности и характеристики, которые требуется учитывать при обустройстве. Часть каркасных домов при производстве уже имеет планировку вентиляционных каналов и все для их установки.

Принудительная вентиляция

Гораздо более эффективной является принудительная вентиляция в каркасном доме. Обустроить ее самостоятельно своими руками довольно проблематично, поэтому для выполнения работ желательно пригласить квалифицированного технического специалиста, который выполнит расчеты и произведет монтаж.

Принудительная вентиляция в каркасном доме работает за счет приточных и вытяжных вентиляторов, которые обеспечивают приток свежего воздуха в помещение и выводят уже загрязнившийся воздух наружу. Конструкция современных установок дает пользователю возможность самостоятельно регулировать оптимальный объем входящего воздуха.

Еще одно достоинство современных систем – очищение уличного воздуха от пыли и прочих загрязнений, подогрев до оптимальной температуры. Подогрев будет особо актуален в холодное время года.

Организация вентиляции

Принудительная вентиляция может быть организована несколькими способами:

  1. Приточная вентиляция в каркасном доме с рекуперацией. Актуальна в широтах с холодным климатом. За счет использования специального прибора, рекуператора, входящий в помещение воздушный поток нагревается, за счет чего помещение получает дополнительное тепло.
  2. Вытяжная вентиляция в каркасном доме. Отработанный воздух из помещения выводится принудительным путем, за счет разности давления через приточный клапан в комнату поступает свежий воздух с улицы.
  3. Приточная вентиляция. В данном случае воздух принудительно всасывается в помещение с улицы, при этом он вытесняет уже загрязненные воздушные массы, они выводятся из помещения через вентиляционные каналы.
  4. Приточно-вытяжной способ вентилирования. В такой системе и нагнетание, и выведение воздуха осуществляется принудительным путем с помощью вентиляторов.

Приточно-вытяжная вентиляция.

В качестве примера приточно-вытяжной системы можно предложить схему, состоящую из следующих элементов:

  • Решетка для забора воздуха;
  • Воздушный клапан – если система перестает работать, клапан не дает воздуху попадать в помещение;
  • Воздушные фильтры – защищают систему и воздух в помещении от попадания различных загрязнений;
  • Вентилятор – обеспечивает принудительное нагнетание уличных воздушных масс и вывод уже отработанного воздуха;
  • Система труб для распределения и отвода воздуха;
  • Элементы управления – регулировка потока входящего воздуха, управление всеми элементами системы, датчики влажности.

Утепление вентиляции в каркасном доме базальтовой ватой проводить необязательно. Пластиковые трубы не промерзают, они защищены от коррозийных процессов. Если вы все же решили использовать в конструкции именно металлические трубы, обязательно проведите утеплительные мероприятия в процессе монтажа всей системы.

Как правильно сделать вентиляцию в каркасном доме своими руками

Чтобы сделать вентиляцию собственноручно, смотрим план:

  1. Подготовка чертежа.
  2. Монтаж к стенам.
  3. Установка труб.
  4. Фиксация клапанов.
  5. Крепление воздухозаборников.
  6. Герметизация.
  7. Утепление.

Схема принудительной либо естественной вентиляции начинается с чертежа плана дома. На проекте наметьте каждый этаж. При этом не обязательно придерживаться высочайшей точности. Главное, чтобы было ясно, где находятся окна, двери и комнаты.

Устройство принудительной системы выглядит сложно, поскольку требуется установка электрощита. Он может находится в кладовке либо подвальном помещении. Схема вентиляции предполагает выход на каждую комнату. Учитывается расположение солнечной и теневой стороны.

Для эффективной расстановки вентиляторов не обойтись без анализа температуры. К примеру, возле техники она значительно выше. Однако не устанавливаются вентиляционные отверстия вблизи окон. Система создана для человека, поэтому важен близкий контакт с жителями.

Пример:

  • на кухне – над столом;
  • в зале – возле дивана;
  • спальня – над кроватью;
  • рабочая комната – возле кресла.

В доме наверняка найдутся места, в которые редко заходят. Их можно оставить без внимания.

Основные узлы вентиляции:

  • воздуховоды;

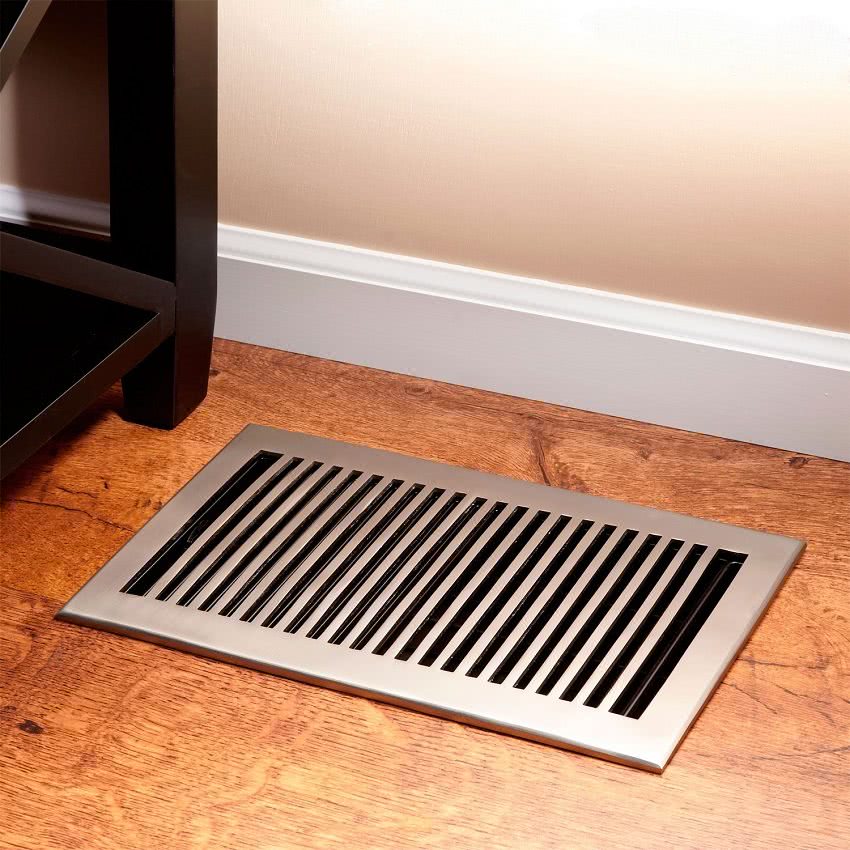

  • решетки;
  • каналы;
  • датчики;
  • вентиляторы.

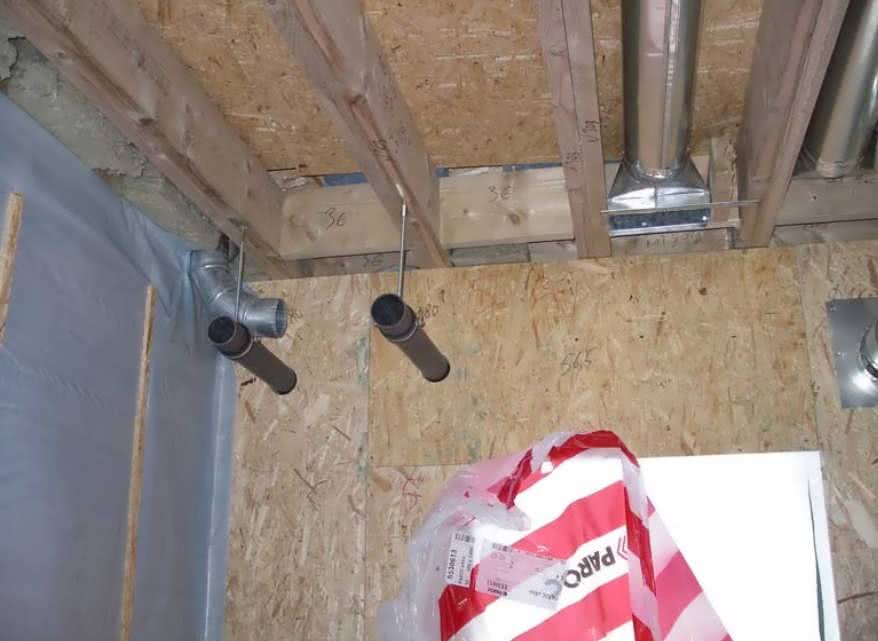

Крепление воздуховодов осуществляется несколькими способами:

  • стойки;
  • уголки.

Крепление делается к стене либо потолку. Второй вариант является подходящим, если в доме низкий потолок. В остальных случаях применяются крепежи на стенах.

Под полом

Часто пренебрегают таким важным моментом обеспечения чистым воздухом каркасного дома, как вентиляция пола. Его организация нужна для того, чтобы предотвратить гниение, появления грибков и плесени. С её помощью вы не допустите скопление затхлого запаха в помещениях.

Организовывая вентиляцию подпольного пространства, в полу вырезают отверстия, площадью сечения не меньше 0,04 м. кв. При этом общая площадь таких отверстий должна быть не меньше четверти площади пола. В нижней части подпольного пространства и перегородках устраивают продухи. Находиться последние должны друг напротив друга.

Вытяжной продух располагают на 150 мм выше, чем приточный. При этом в отверстия, для обеспечения теплоизоляции, можно вставлять изолирующий материал. Лучшим его вариантом считается минеральная вата. Внешний выход вентиляции, как и в случае с вентиляционными клапанами, закрывают защитной сеткой.

Стоит отметить, что расположение продухов существенно зависит от размеров подпольного пространства. Если оно не больше 30 см, то их необходимо устраивать прямо в полу. Но при этом их не должны закрывать ни напольные покрытия, ни мебель.

Вентиляцию пола также можно организовать по естественному или принудительному принципу. Оба варианта ничем не отличаются от применения этих методов в вентиляции помещений.

https://youtube.com/watch?v=6bJJd2REPRw

https://youtube.com/watch?v=Uqe5ka6_1gY

Особенности вентиляционного зазора

В отличие от деревянных домов, где стены «дышат», для каркасных строений необходимо заранее предусмотреть обустройство вентиляции

Важно, чтобы в доме поддерживалась комфортная температура и в жаркое лето, и в морозную зиму, чтобы внутрь поступал прохладный освежающий воздух, а тепло не выходило слишком быстро

Вентиляционный зазор помогает справиться с такой задачей. Его закладывают уже при строительстве каркасного дома под внешней отделкой поверх пленки, обеспечивающей изоляцию стен. Нетканый материал, который применяется в качестве изоляции, накладывается по всему периметру здания.

На следующем этапе в качестве основания под наружную отделку устанавливаются крепежные профили и бруски, за счет которых формируется зазор для вентиляции строения. Стена каркасного дома в конечном варианте образует своеобразный «слоеный пирог», который составляют последовательно расположенные внутренняя отделка, пароизоляционный материал, утеплитель, каркас, ветроизоляционная пленка, вентиляционный зазор, брус и отделка поверх него. Такой вариант успешно зарекомендовал себя за годы строительной практики как наиболее оптимальный.

Мнение жителей домов

Не все каркасные дома спроектированы с умом. Существуют серьезные проблемы с герметичностью, поэтому взгляните на отзывы реальных арендаторов, которые страдают от отсутствия вентиляции. Нехватка свежего воздуха – удар по здоровью человека. В комнатах душно и нечем дышать.

Кстати, если в вашем доме есть жилой мансардный этаж, то обязательно нужно провести на нем вентиляцию. Подробнее об этом читайте здесь.

Вдобавок ко всему, есть ужасная вонь из ванной и туалета. Если мы имеем дело с жаркой погодой, уровень влажности повышается. Зимой, в свою очередь, грибок на стенах начинает активно развиваться. Плесень размножается, и чистящие средства должны быть собраны быстро.

Варианты устройства вентиляции

По принципу побуждения движения воздуха все вентиляционные системы делятся на два вида – естественные и принудительные (они же механические).

Термин “естественная вентиляция” подразумевает, что циркуляция воздуха внутри дома происходит естественным способом, без привлечения посторонних приспособлений и механизмов. Движение воздуха при таком способе вентилирования обеспечивается за счет разного давления снаружи и внутри помещений.

Поступление и отток воздуха в схемах естественного вентилирования происходит без участия механических средств – вентиляторов

В свою очередь, естественную вентиляцию также можно разделить на 2 группы – она может быть организованной или неорганизованной.

Неорганизованная вентиляция осуществляется через естественные отверстия и щели в стенах дома, полу, фундаменте, оконных проемах и рамах. С появлением герметичных пластиковых окон и дверей естественный приток воздуха обеспечивается через открытые форточки, окна, двери балкона.

Такой вид вентиляции не требует затрат на устройство, но и не обеспечивает полноценное вентилирование каркасного дома, приводит к значительной потере тепла в холодное время года.

Монтаж вентилятора в вытяжное отверстие на кухне или в санузле переводит естественную вентиляцию в категорию комбинированной. Поступать воздух будет как обычно, а вытягиваться с помощью механизма

Организованная естественная вентиляция осуществляется через предназначенные для этого каналы, оснащенные приточными клапанами. Отличным примером организованной естественной вентиляции служат многоэтажные жилые дома, эксплуатирующиеся со времен советского периода.

Приток воздуха в них происходит через щели в окнах и форточки, вытяжка – через вентиляционную шахту и подключенные к ней отводы, находящиеся в кухне и туалете.

Как организованная, так и неорганизованная система естественного вентилирования зависит от разницы давления внутри и снаружи объекта. Однако в организованном типе нужно еще учитывать гидравлические потери на поворотах воздуховодов

В современных каркасных домах такой способ вентиляции недостаточно эффективен из-за повышенной влажности в помещениях, обусловленной герметичностью постройки, кроме этого он слишком зависит от погодных условий и прочих сопутствующих факторов.

В отличие от естественной, принудительная (механическая) вентиляция является контролируемым процессом, позволяющим сберегать тепло и регулировать поступление воздуха в каркасник.

Принудительную вентиляцию можно разделить на 3 группы:

  1. Вытяжная.
  2. Приточная.
  3. Приточно-вытяжная.

Принцип каждого вида понятен из самого названия. Вытяжная принудительная вентиляция основана на естественном поступлении свежего воздуха в строение, при этом вытяжка использованного воздуха осуществляется при помощи кровельных или стеновых вентиляторов.

В вытяжных системах воздух поступает естественным образом, а отвод производится с помощью вентилятора

Приточная принудительная вентиляция устроена по обратному принципу – приток воздуха внутрь каркасника обеспечивается вентиляторами, встроенными в стены или в воздуховоды. Отработанный воздух выводится естественным путем через вытяжные отверстия в кухнях, санузлах.

Механический способ вентилирования обеспечивает стабильный, не зависящий от погодных данных приток и вытяжку воздуха, такое устройство системы позволяет добиться максимально комфортной атмосферы внутри помещения, но требует точных расчетов при проектировании и последующей настройки готовой системы.

Механическая вентиляционная система гораздо дороже и сложнее в устройстве, чем естественная. Да и в процессе эксплуатации она потребует расходов на поставку энергии и обслуживание. однако она абсолютно не зависит от плотности и температуры воздуха на улице

Кроме указанной классификации, вентсистемы можно разделять по конструкции, они могут быть канализированными или бесканальными.

Общие принципы построения вентиляции

схема приточно вытяжной вентиляции с рекуператором

В доме должна быть схема вентиляции с приточной и вытяжной частью. На Западе почти любой дом оборудуется приточно-вытяжной вентиляцией рекуперативного типа. При этом и тепло зря не пропадает, и свежий воздух в дом поступает.

Воздуховоды приточной вентиляции подают чистый воздух в зал, детскую и спальню. Вытяжную же часть вентиляции монтируют в служебных помещениях жилища, где трансформируются запахи и бывает повышенная влажность, т. е. в кухнях, ванной и туалете.

Здесь важно соблюсти баланс между массой поступающего воздуха и объемом, который покидает дом. Поэтому возможности приточной и вытяжной части вентиляции должны совпадать. Самой простой и мало затратной является естественная вентиляция в каркасном доме

Ей не нужно сложное оборудование и энергия. Достаточно асбестоцементной трубы сечением 15-20 см и оголовка в виде дефлектора для усиления тяги и исключения попадания влаги в систему

Самой простой и мало затратной является естественная вентиляция в каркасном доме. Ей не нужно сложное оборудование и энергия. Достаточно асбестоцементной трубы сечением 15-20 см и оголовка в виде дефлектора для усиления тяги и исключения попадания влаги в систему.

Для нее в стенах делаются вертикальные каналы из готовых воздуховодов или выкладываются из кирпича и выводятся на отметку, превышающую верх кровли дома. Выходу воздуха из помещения способствует перепад температур, разность давлений внутри и снаружи дома и напор ветра.

Принудительную вытяжную вентиляцию применяют там, где естественная вентиляция в доме не справляется. Для ее устройства не обойтись без вентиляторов, обратных клапанов, регуляторов скорости и т. д. Такая система может быть общей на весь дом.

Для естественной приточной вентиляции необходим клапан инфильтрации воздуха, который открывается под действием напора воздуха и разницы его давление внутри и снаружи помещения. Устроить такую  вентиляцию своими руками не составит труда. Частично она может происходить через различные щели и открытые окна и двери.

При наличии принудительной приточной вентиляции наружный воздух может подогреваться, очищаться, увлажняться или охлаждаться. Приточная вентиляция нагнетает воздух, а вытяжная  удаляет его из помещения. Нагрев воздуха может происходить с помощью электрического или водяного калорифера.

Наиболее эффективна приточно-вытяжная вентиляция дома с рекуператором, поддерживающая оптимальный микроклимат в помещении в любое время года. Она характеризуется низкими эксплуатационными расходами, в т. ч. за счет утилизации уходящего тепла для подогрева или охлаждения приточного воздуха.

Как сделать вентиляцию в каркасном доме своими руками

Что такое каркасный дом? Это фундамент, на который устанавливается каркас из деревянных балок или металлических профилей, между элементами укладывается изоляция, и все это с обеих сторон облицовывается плотным материалом: фанерой, гипсокартонной плитой и другими. Конечно, отделка выполнена.

По этому же принципу обязательным является возведение перегородок, перекрытий и крыши. Если каркасный дом одноэтажный, не должно быть проблем с организацией вентиляции. Здесь приведена пошаговая инструкция о том, как сделать вентиляцию в каркасном доме своими руками (схема и порядок действий).

  1. Уже на этапе проектирования необходимо провести расчеты по воздухообмену и подобрать соответствующие размеры вентиляционных каналов. При установке принудительной вентиляции следует немедленно рассчитать мощность устанавливаемых вентиляторов.
  2. Самая простая схема – приточно-вытяжная система. Для этого между оболочкой в каркасном доме сначала на этапе строительства прокладываются пластиковые трубы. В случае вытяжки – вертикальная, в случае подачи – горизонтальная.
  3. Первый установлен в потолке, примыкающем к мансарде. Этот воздуховод должен быть проложен не менее чем на полметра выше кровельного покрытия. Оптимальное место – кухня или ванная комната. Лучше установить два канала из двух разных комнат.
  4. Другой устанавливается в нижней части стены в каждой комнате, или проводит установку нескольких труб в разных жилых комнатах.
  5. Единственное, что остается сделать, это установить вентиляторы на внешней стороне дома для приточных каналов, а на вытяжных воздуховодах для встраиваемого оборудования чердачного уровня.
  6. Все вентиляторы питаются от бытовой электросети 220 В.

Если каркасный дом представляет собой многоэтажную конструкцию, то выхлопная труба размещается в одной из перегородок, желательно в средней. Из него выводятся ветки во все комнаты, которые закрыты вдоль стен декоративными решетками. Главное, чтобы все вентиляционные отверстия были расположены под потолком.

Что касается каналов подачи. Здесь все остается по-прежнему – в нижних частях стен в каждой комнате. Вентиляторы установлены вдоль воздуховодов. Единственное отличие – один эффективный вентилятор в выходном канале.

4 Подпольное пространство – нуждается в проветривании или нет?

Организовав вентиляцию в доме, следует позаботиться также о проветривании его подпола. Это делается для:

  • предупреждения появления затхлого запаха;
  • исключения вероятности образования грибка и плесени;
  • предотвращения явлений гниения (из-за высокой влажности) деревянных частей дома.

Подробно описывать операцию монтажа вентиляции подпола мы не будем. Она выполняется по уже описанным выше правилам. Но ряд важных рекомендаций предоставим. Они помогут домашнему мастеру сделать все правильно и быстро. Прежде всего, следует знать, что общая величина вентотверстий обязана быть более 0,25 % от площади обустраиваемого подпольного пространства. При этом диаметр каждого отверстия берется в пределах 0,04–0,06 квадратных метров.

https://youtube.com/watch?v=Tjukr6wtDII

Продухи для проветривания подпола всегда располагаем один напротив другого. Дистанция от них до поверхности почвы определяется с учетом толщины снежного покрова, наметаемого в конкретном регионе в зимнее время. Вытяжной продух следует располагать на 0,15 м выше приточного. Далее. Если подпол разделен на отдельные помещения перегородками, продухи придется установить в каждом из отсеков. В случае, когда высота подпольного пространства составляет менее 30 см, вентканалы допускается монтировать около стены прямо в полу

Здесь важно, чтобы такие продухи внутри дома не были заставлены мебелью или закрыты коврами и иными напольными покрытиями

Снаружи вентиляционные отверстия рекомендуется прикрыть сеткой с мелкими ячейками, через которые не пролезут грызуны. Зимой продухи можно прикрывать минватой, чтобы снизить приток холодного воздуха. Оснащайте свое каркасное жилище эффективной вентсистемой. Тогда в нем всегда будет уютно жить и легко дышать.

О вентиляции в жилом каркасном доме

В доме, в котором люди проживают на постоянной основе, крайне важно установить механическую вытяжку в таких помещениях как:

  1. Кухня, так как при приготовлении идет серьезный процент испарения, а также создаются другие запахи, которые при застаивании будут портить атмосферу дома;
  2. Ванная комната – тут и разъяснять не нужно необходимость вытяжки, так как повышенная влажность ванной комнаты без вентиляции – очаг разрушения для всего дома;
  3. Ну и туалет, здесь тоже не стоит объяснять, зачем нужна вытяжка.

Потребуется выработать план подачи подогретого свежего воздуха, это поможет избежать существенных температурных перепадов, неизбежных при принудительной вентиляции.
