Для закрытых камер сгорания
Коаксиальный дымоход выглядит как труба внутри трубы. Конструкция поставляется готовой и быстро и без проблем собирается. Достаточно знать диаметр выхода и параметры – высоту, длину.
Самая простая – коаксиальная система дымоходов. Труба поднимается над котлом и поворачивается на 90°. От него до потолка должно быть не менее 20 см. Затем его вводят через отверстие в стене, снаружи он должен заканчиваться на расстоянии не менее 30 см от стены.
Высота от уровня земли также регулируется – выход трубы не должен быть ниже 20 см от земли, а расстояние от ближайшей стены – от конца трубы до стены должно быть не менее 60 см.
Классификация и виды вентиляционных систем
Создание в коттедже вентиляции обусловлено тем, что в нем должен происходить непрерывный обмен воздушных масс. Старый, использованный воздух с большим количеством углекислого газа, необходимо удалять из помещений, заменяя постоянно содержащим кислород новым – с улицы.
Если остановить этот воздухообмен, то микроклимат внутри быстро станет далеким от благоприятного для здоровья людей.
По нормам для жилых комнат, оптимальная атмосфера это температура в районе 20–25 градусов и относительная влажность в 30–60%, в зависимости от времени года и показаний на градуснике за окном
Чтобы поддерживать установленные ГОСТами параметры воздухообмена, система вентиляции в доме, сделанная своими руками или с привлечением сторонних монтажников, должна непрерывно менять воздух в помещениях.
Например, для жилых комнат в коттедже кратность воздухообмена за час установлена на «1». То есть за час в них должен полностью заменяться весь объем воздуха.
Назначение вентиляции заключается в борьбе со следующими факторами:
- избыточным теплом;
- появляющейся постоянно пылью;
- излишней влажностью воздуха;
- вредными газами и парами.
Каждый находящийся в доме человек круглые сутки выдыхает углекислый газ. Также в жилом строении есть камины, газовые и электрические плиты, многочисленные бытовые приборы, то есть источников тепла, влаги, пыли и газов в коттедже масса. И все это необходимо удалять из помещений, чтобы микроклимат в них был пригодным для проживания.
По способу перемещения воздуха вентиляционные системы бывают:
- С естественной тягой.
- С механическим побуждением.
Первый вариант предполагает движение масс воздуха за счет существования разницы давления снаружи и внутри вентилируемого здания. При этом оно может быть организованным – с использованием регулируемых задвижек, и неорганизованным – исключительно через окна, двери и продухи в фундаменте.
Во втором случае воздух принуждают двигаться по помещениям и вентиляционным каналам при помощи механических устройств. Этот вариант энергозависим, но более эффективен.
Главный недостаток механической системы вентиляции заключается зависимости ее от электроснабжения. Без питания от электросети вентиляторы перестанут крутиться, а эффективность воздухообмена сразу резко снизится
По назначению системы вентиляции разделяются на:
- приточные;
- вытяжные;
- комбинированные.
Составляющие гравитационного воздухообмена
Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.
К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.
Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами
Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.
Оконный приточный клапан
Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.
Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям
Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.
Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.
Стеновое вытяжное или приточное устройство
Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.
Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.
Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение
Преимущества установки приточного клапана перед обычным проветриванием:
- Возможность регулировать приток свежего воздуха;
- Способность пропускать значительно меньше уличного шума;
- Наличие фильтров разной степени очистки воздуха.
Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.
Межкомнатные переточные решетки
Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.
Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.
Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см
Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.
Естественная вентиляция дома
Во первых начнем с того, что при строительстве дома или коттеджа, необходимо позаботится о естественной вытяжной вентиляции.
Вентиляционные стояки из помещений с/у, ванной комнаты и кухни должны выходить за пределы крыши обеспечивая непрерывный естественный отток воздуха из этих помещений. Естественная вентиляция дома, самый простой и недорогой способ обеспечить необходимый воздухообмен и даже если затем в помещениях будет проектироваться приточно-вытяжная вентиляция, естественная, должна присутствовать обязательно. При правильно организованной естественной вентиляции, движение воздуха должно начинаться от жилых помещений и закачивать свой путь в вытяжных каналах кухни, с/у, ванной комнаты.
Какими бывают вытяжки на кухне?
В продаже представлено множество вариантов вытяжек, которые могут быть детально подобраны под те или иные условия эксплуатации. Они имеют существенные отличия, среди которых особенно выделяют следующие направления:
По способу очистки.
Здесь выделяют эвакуирующие и циркуляционные варианты, где первый подключается к воздуховоду и выводит вредоносные вещества и неприятный запах наружу. Этот вариант защищен клапаном обратной тяги. Второй вариант включает в свою конструкцию фильтр угольного типа, благодаря которому вентиляция кухни в доме очищает воздух, никак не соприкасаясь с внешней средой.
По конструктивным особенностям.
Очень важен внешний вид устройства, поскольку всем нужно, чтобы оно идеально вписывалось в дизайн кухни, смотрелось эстетично, легко отмывалось, а также его монтаж занимал минимум времени, без привлечения сторонних специалистов. Здесь выделяют купольные и встраиваемые варианты. Купольный имеет такое название благодаря форме воздушного обменника.
Пирамидальный фильтр пропускает через себя выходящий воздух и посредством трубы выпускает его наружу, через специальное отверстие. Встраиваемая вытяжка зачастую скрыта в мебели, которую делают на заказ. Ее отличает эргономичность, экономия свободного пространства, но, в то же время, удобное управление процессами.
Расчет вентиляционных каналов
Удаление примесей и загрязненного воздуха – это процедура, позволяющая поддерживать оптимальную влажность в помещениях, устранять неприятные запахи и предотвращающая критическое превышение уровня углекислого газа. Для обеспечения постоянного оттока вредных веществ из помещений создается система воздуховодов с различными параметрами по сечению, высоте и конфигурации. Для кухни, ванной комнаты и подвала предусмотрена вытяжка. Проект обеспечивается притоком свежего воздуха из окон гостиной, специальными отверстиями в стенах или дверях.
Вентиляция в частном доме из канализационных труб может быть установлена на этапе строительства или возведена как замена изношенной или поврежденной канализации. Для монтажа воздуховодов используются изделия круглого, прямоугольного или квадратного сечения. Размеры воздуховодов должны быть подобраны таким образом, чтобы обеспечить хороший дренаж загрязняющих веществ даже при неблагоприятных погодных условиях.
При выполнении расчетов необходимо соблюдать следующие критерии:
- поперечное сечение канала – не менее 100 мм;
- общая длина горизонтальных участков – не более 300 см;
- количество прямых углов – не более 2;
- доступ для очистки каналов;
- пропускная способность воздуховодов должна обеспечивать вентиляцию всех жилых и вспомогательных помещений.
Если ванная комната и кухня находятся далеко друг от друга, запустите их отдельно. Иначе в одной из комнат не будет достаточной осадки.
Самопроветривание, независимо от места установки, должно осуществляться в соответствии с требованиями СНиП 2.08.01-89 с изменениями от 30 апреля 1993 года. № 18-12, № 2 от 11 октября 1994 года. № 18-21 и № 3 от 3 июня 1999 года. № 42.
Система отвода отработанных газов должна устанавливаться с учетом этих положений:
- Установка вентилятора для обеспечения принудительной эвакуации загрязненного воздуха является обязательной. По возможности добавляются функции автоматизации.
- Установка проникающего элемента через крышу для обеспечения его герметичности. Вентиляционная пробка устанавливается за проникающим элементом для защиты канала от атмосферных осадков, мусора и мелких животных.
- Разница в высоте между воздухозаборниками разных приборов не должна превышать 200 см. Запрещено соединять в одну трубу трубы от топочных и отопительных приборов.
- Высота над коньком скатной крыши составляет 50 см и более, а над плоской – 150 см.
- Расстояние до дымохода не менее 200 см. В холодном климате приточно-вытяжная вентиляция изолирована для подогрева поступающего воздуха и предотвращения образования конденсата.
Правильный монтаж оборудования
Причины отказов газовой системы в большинстве случаев тривиальны. Неочищенная дымоходная труба, угарный газ, возвращающийся в дом, или плохо установленный газовый котел
Важно правильно выбрать и установить
Инструменты и материалы
Для устройства воздуховодов используются различные материалы: пластмассы, оцинкованные листы, гладкие или дюралевидные стальные листы.
Для отдельно стоящих домов с автономным отоплением в качестве воздуховодов можно использовать трубы из ПВХ необходимого диаметра. Дополнительно к этим трубам необходимо приобрести переходники, а на корешке к воздухозаборнику – защитную сетку.
Дополнительные материалы для обустройства вентиляции для газовой котельной в частном доме:
- Защитные рукава для пластин.
- Крепежи и монтажные хомуты.
- Строительный герметик для герметизации пустот между втулками и проемами в стенах.
- Набор инструментов для строительства.
- Перфоратор для выполнения отверстий в стенах.
- Защитное оборудование.

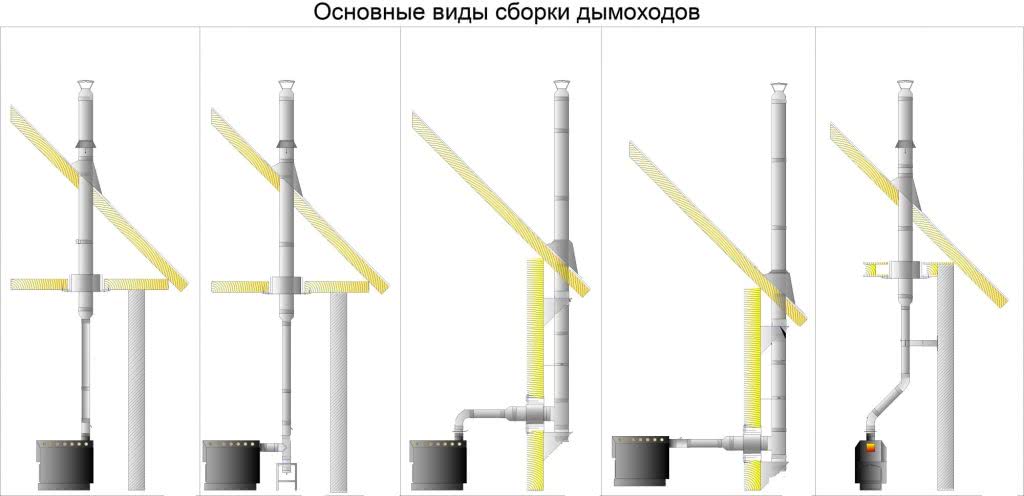

Каким образом обустраиваются дымоходы
Установка горизонтального дымохода – самое простое решение:
- В стене сделано отверстие с выходом наружу.
- Со стороны улицы здание поднимается вверх.
- Присоединяется к стене – раме, привинчивается с помощью зажимов.
Внутренняя дымовая труба поднимается из котла на крышу, не выходя из дома. Он проходит через все потолки и поднимается на крышу. Такая дымоходная труба обычно состоит из двух слоев. Изоляционный материал укладывается между слоями для предотвращения возможности возгорания при нагреве дымохода и предотвращения образования конденсата:
- Из котла в воздуховод вводится канал.
- Канализация простирается до самой крыши.
В зависимости от конструкции дымохода снаружи дома под углом вниз рядом с конденсационным карманом устанавливается опорная платформа дымохода.
Расположение выхода дымоходной трубы относительно крыши:
- если дымовая труба протягивается более чем на три метра от конька, достаточно установить ее под углом 10◦ от горизонта. Расстояние должно быть не менее 1 метра;
- 1,5 – 3 метра – дымовая труба заканчивается на одном уровне с коньком;
- расстояние менее 1,5 м – конструкция зафиксирована над гребнем, не менее 0,5 м;
- для установки дымохода в котельной, прикрепленной к дому, предполагается угол 45 градусов и более. Дымоход должен выходить в измеряемой точке, чтобы предохранитель котла не перегорел при ветровой нагрузке.
Советы и рекомендации по установке вытяжки на кухне
Установка вытяжки на кухне не представляет сложности. К каждому устройству прилагается инструкция, достаточно следовать описанному плану. Несколько советов, которые помогут вам не ошибиться:
- выбирайте вытяжки из нержавейки или алюминия, они служат долго и отличаются надежностью;
- не забывайте про замену фильтрующего материала, в среднем это надо делать раз в полгода;
- выбирайте мощность вытяжки сообразно с возможностями своей системы.
Помните, что большие кухни нуждаются в дополнительных вентканалах. И не забывайте о регулярных чистках!
Кухонная вентиляция требует серьезного подхода, только при правильной орган.
https://youtube.com/watch?v=QT8pYdEWylI
Наиболее рациональные схемы вентиляции через стену
Здесь надо учитывать два момента:
- Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
- Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.
Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.
Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.
С естественной тягой
По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.
Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.
Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.
Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.
С принудительной вентиляцией
В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:
- Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
- Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.
Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.
https://youtube.com/watch?v=0ifF6UXiYKs
Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.
Комбинированные системы
Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.
Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.
6 Воздушный клапан – подбор и установка
Для описанной выше цели подойдет клапан, не имеющий привода, пружины, со сплошной заслонкой, у которой ось поворота смещена относительно центра. На фото подходящий клапан изображен слева.
Устанавливаем его в нужном положении, чтобы открывался при неработающей вытяжке, хотя конструкцией предусмотрено противоположное. Добиваемся этого одним из способов:
- 1. Устанавливаем клапан в строго горизонтальном положении, обеспечив положение оси в 50–60° относительно вертикали. Больший по размерам сектор располагаем вверху. Опытным путем подбираем наклон, когда заслонка полностью открыта при неработающем двигателе. Воздушный поток от работающей вытяжки должен закрыть заслонку. Маломощные вентиляторы могут не обеспечить нужного результата.
- 2. После установки и регулировки клапана закрываем вход решеткой. Ось располагаем строго по вертикали, но клапан наклоняем в сторону входа на 5°. Сегмент большего сечения смотрит в сторону канала. Заслонка будет открываться от своего веса, а закрываться воздушным потоком, причем усилие требуется небольшое, справятся и маломощные вентиляторы.
В частном доме следует предусмотреть вертикальные вентиляционные каналы. На кухне дополняем их вытяжкой, имеющей отдельный воздуховод. Шахту лучше выводить не над крышей, а сквозь стену на улицу. Снаружи устанавливаем обратный клапан, чтобы не проникал холодный воздух. В квартире выполняем аналогичный вариант, провести работы легче, так как каналы вентиляции уже имеются.
В любом случае полноценно заменить естественную вентиляцию вытяжка с вентилятором в кухне не может, она лишь является хорошим дополнением, улучшающим микроклимат в используемом помещении.
Требования к вентиляции
После выбора определённой вентиляционной системы по вытягиванию отработанного воздуха из помещения частного дома, необходимо учесть все требования к обустройству вентиляции:
- Размеры вентиляционных труб или коробов берутся более
- прямоугольный канал: 10 на 12 см
- труба: d=12,5 см
- Вентканалы должны выходить на крышу дома и заканчиваться выше конька здания (от 0,5 м до 1,5 м). Для защиты от попадания мусора, грязи, осадков, на трубе устанавливается дефлектор или козырёк.
- Козырёк или дефлектор должны быть больше сечения вентиляционного канала в 2 раза.
- Ванная комната и туалет должны иметь свои, отдельные вытяжные каналы.
- На кухне устанавливают 2 вытяжки: над плитой (размер вытяжного канала не менее 12,5 см) и резервный, на случай утечки газа.
- 2 канала при необходимости объединяют только через тройник или крестовину с обратным клапаном.
- Котельная оборудуется двумя вытяжками:
- у котла (размер вентканала зависит от мощности обогревательного котла. Нельзя изготавливать вытяжку из кирпича).
- резервная (размер такой же, как над котлом)
- Вентканалы желательно прокладывать только в вертикальных направлениях. В случае горизонтальных отводок их длина не должна превышать 2 м (во избежание нарушения тяги).
- Вытяжные каналы в стене лучше изготавливать из металлических воздуховодов. При использовании кирпичных воздуховодов желательно облицовывать их металлом.
- В помещении, не имеющем окон или форточек, должна быть обязательно установлена вытяжка.
- Вентиляционный стояк оборудуют герметичной смотровой дверцей.
- Если изначально в частном доме не было проведено обустройство вентиляции, то вентшахту примыкают снаружи к стене здания с обязательной теплоизоляцией.
- Установка вентиляционного люка в стене, ниже 15 сантиметров от уровня потолка приведёт к пониженной тяге и застою воздушного потока.
Размеры
Канализационные части доступны в стандартном типоразмере. Это близко к типичным диаметрам канализации, но не позволяет сразу же подключиться к участку готовой сети. Система может быть легко собрана из компонентов одного типа, но для подключения к стандартной системе необходимы адаптеры.
Диапазон размеров канала:
- 100 мм;
- 125 мм;
- 150 мм;
- 200 мм и т.д.
Диапазон размеров элементов канализации:
- 110 мм;
- 160 мм;
- 200 мм и т.д.
Все компоненты, необходимые для установки, доступны на рынке. В качестве соединителей используются специальные зажимы или подвесы, которые можно приобрести в любом сантехническом магазине. Единственной задачей, которую довольно сложно решить самостоятельно, будет выбор диаметра. Для этого рекомендуется использовать онлайн-калькулятор, которых много в сети. Перед осуществлением вентиляции из канализационных труб необходимо скачать вентилятор.
Его параметры послужат основой для расчета размеров вентиляционных каналов. Они подставляются в калькулятор и мы получаем лучший вариант для размера и других параметров воздуховодов. Остается только купить пластиковые изделия ближайшего размера и приступить к установке.
Особенности принудительного воздухообмена
Если естественная вентиляция не обеспечивает полноценное обновление воздуха, в частном доме монтируют мощную приточно-вытяжную систему.
Она помогает сбалансировать воздушные потоки, которые циркулируют между комнатами и внешней средой непрерывно. Такая вентиляция гарантирует стабильную подачу очищенного свежего воздуха и удаление наружу загрязненного.
Описание варианта механической вентиляции
Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.
Подобные системы производят глубокую очистку приточного воздуха, полностью фильтруя от пыли, различных аллергенов, бактерий и других вредных микроорганизмов.
Дополнительную обработку создают с применением фильтрационного оборудования, высокоэффективных поглотителей шума, ионизационных и увлажняющих устройств, иногда задействуют ароматизирующие аппараты.
Воздушные потоки, которые прошли обработку, распределяются по дому через специальные вентиляционные коробы. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, вспомогательные помещения, а удаляется оттуда вытяжной системой
Функциональными элементами системы с принудительным побуждением воздухообмена являются фильтры и рекуператоры, вентиляторы, вытяжки, приборы управления и, непосредственно, блок вентиляции.
Встроенная электроника дает возможность выборочно устанавливать оптимальные пользовательские режимы работы системы по показателям температуры и влажности, по времени. Значительно упрощают эксплуатацию пульты ДУ и смарт-контроллеры.
Механическая вентиляция помогает предупредить образование неприятных запахов на кухне, препятствует появлению сырости и распространению разноцветной плесени, решает проблему постоянной влажности в ванной комнате и конденсата на поверхности теплого пола, стеклопакетов, дверных блоков.
Мощные блоки с интегрированными фильтрами, специальными шумопоглотителями и нагревателями занимают много пространства. Чтобы их расположить, нужно освободить место на чердаке или в подвале частного дома
Современные многофункциональные системы вентиляции с принудительным побуждением часто объединяют с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных инженерных систем в доме, позволяют организовать удобное для пользователя удаленное управление техникой через интернет.
Механическая вентиляция с рекуперацией тепла
В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. Воздух из окружающей среды поступает в систему, после чего фильтром очищается от пыли, загрязнений и направляется для основного подогрева в рекуператор.
До необходимой температуры воздушные массы нагреваются в электрическом/водяном калорифере и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.
Система с рекуперацией тепла обеспечит высокое качество воздуха в жилом доме круглый год. На низких оборотах работающих вентиляторов приточно-вытяжные стационарные установки функционируют практически бесшумно.
Автоматика дает возможность гибко управлять работой оборудования: регулировать поступление воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.
Рекуперация – рациональное использование тепловой энергии вытяжного воздуха для последующего подогрева приточного. Это позволяет сократить до 85% затрат тепла на нагрев воздушного потока из внешней среды в зимний период
Техобслуживание такой установки заключается в регулярной смене фильтров. Новые элементы для очищения воздуха от пыли рекомендовано заменять один раз в квартал.
Система без рекуперации тепла
Чтобы организовать функциональную приточно-вытяжную вентиляцию без воздушного рекуператора используют сразу несколько вытяжных систем и центральную приточную установку. Уличный воздух подогревается или охлаждается, затем проходит очистку в фильтре, после чего по сети каналов распределяется по жилым комнатам.
Удаление отработанных тяжелых масс воздуха производится вытяжками в помещениях хозяйственного и технического назначения. Такие системы делают отчасти естественными и частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.
Приточно-вытяжные схемы без рекуперации тепла обеспечивают подогрев и очищение поступающего в дом воздуха, но расходуют большое количество энергии на постоянную обработку воздушных потоков.
