Как сделать калитку из профнастила своими руками

Содержание

Разные калиточные разности

Порталы калиток

Портал

Портал калитки совсем не обязательно пергола, она только в последнее время вошла в моду. Чаще всего над калиткой делают навес (козырек) от дождя, слева на рис. Лишнего места снаружи (которое уже не собственность хозяина) он не требует, но гостю удобно, и есть причина уважать владельца. По старым правилам гостеприимства считалось хорошим тоном, если портал-навес калитки выведен наружу не менее чем на 3-4 фута (ок. 0,9-1,2 м). Внутрь – сколько угодно, хоть сплошным тоннелем до крыльца.

Вторая разновидность калиточных порталов – конструктивно-технологические. Такие призваны прежде всего обеспечить прочность капитального каменного забора, справа там же. Снабдить капитальный портал калитки навесом никем, нигде и никак не возбраняется.

Калитка из сетки

Калитка из сетки

Заборы с воротами и калитками из сетки не весьма эстетичны, ничего от взгляда не загораживают, но недороги, технологически не сложны, мало трудоемки и более прочих ремонтопригодны. Поэтому ими чаще всего ограждают хоздворы, помещения для продуктивных домашних животных и т.п. Для обшивки ограждения используют преимущественно сетку Рабица как более технологичную и прочную.

Особенность створок ворот и калиток из сетки в том, что обшивка, с одной стороны, сама никакой нагрузки нести не способна; с другой – что свободно продувается и ветровых нагрузок дает очень мало. Поэтому каркасы створок можно делать из уголка от 40х40 для калитки и от 60х60 для ворот. Но в обоих случаях усиление должно быть в виде хотя бы 1-й полной диагональной связи, как в калитке на раме из круглой трубы, из того же уголка, см. рис. Воротные столбы – круглая труба от 100 мм диаметром или квадратная от 60х60х3.

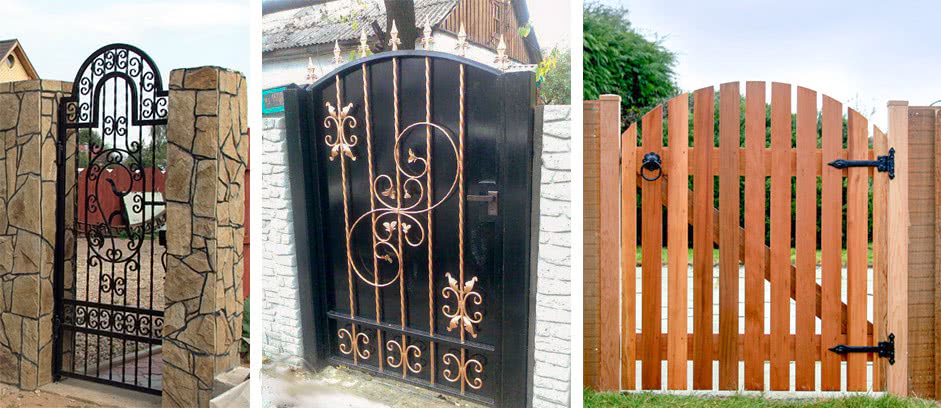

Кованые калитки

Хорошая калитка ручной ковки на заказ, слева на рис., обойдется по теперешним ценам вряд ли дешевле 35-40 тыс. руб. И тем не менее, кованая калитка, причем уникальная, для домохозяина среднего достатка может оказаться вовсе не такой уж недоступной роскошью.

Калитка кованая и калитки с накладными коваными элементами

Из ленивых кузнецы не получаются. Кузнечных дел мастера в свободное время понемногу куют из остатков и обрезков вензеля, цветы и т.п. на продажу. Большая работа то ли будет, то ли нет, а мелкие кованые декоративные элементы всегда найдут сбыт. Вот их-то и можно приобрести по достаточно приемлемым ценам. Есть в продаже и декор для ворот с калитками, кованый (точнее – штампованный) в производственных условиях, но такие изделия однотипные все одинаковы, а ручная работа есть ручная работа.

Калитка, обшитая самым что ни на есть утилитарным гладким стальным листом, с наложенной на нее штучной ковкой, приобретает совсем иной вид, в центре на рис. Особенно хорошо сочетается ковка с деревом. Взгляните, что справа на рис. Для придания респектабельности совсем непритязательной штакетной калитке на Z-каркасе достаточно всего 3-х небольших кованых деталей. Вот уж действительно, дешево и сердито.

А для тех, кто хочет непременно все делать своими руками, также есть вариант: имитация кованых изделий из листовой и профильной стали без кузни и кузнечного умения. Изделия выходят тоже уникальными, т.к. изготавливаются вручную. Покрашенные кузнечной патиной, их можно отличить от настоящих кованых, только промерив точно в нескольких местах толщину металла. Как это сделать самому? См. ролик:

Подготовительные работы

Перед строительством забора из профнастила необходимо выполнить оценку особенностей грунта. Точность геодезических испытаний обеспечит впоследствии долговечность всей конструкции.

Цена на выполнение таких работ оправдывается устойчивостью ограждения. Основная задача исследований – получение подробного описания почвы в месте будущей установки забора.

Геодезические работы включают в себя:

  1. Изучение рельефа.
  2. Определение состава и типа грунта (химические и физические характеристики).
  3. Выявление уровня грунтовых вод.

На фото изображено ограждение из профлиста в сельской местности.

Двор в деревне

Проведение таких мероприятий в первую очередь актуально при возведении тяжелых заборов из кирпича, металла или железобетона. Однако и при установке конструкции небольшого веса пренебрегать анализом грунта не стоит.

Знание почвенных характеристик позволяет рассчитать и возвести надежный фундамент.

Примером неправильного расчета фундамента является впоследствии заклинивание ворот или калитки в периоды межсезонья. Перед будущим заграждением необходимо очистить участок от посторонних предметов.

Монтажный узел

Как устроены калитки

Калитка устроена достаточно просто. Это небольшая дверца, которая с одной стороны крепится к опорному столбу, а с другой стороны крепится при помощи механизма запора. Крепление с одной стороны происходит при помощи петель, которые обеспечивают открытие калитки. Для начала не забудьте составить чертеж калитки своими руками.

Для изготовления опорных столбов раньше использовались только круглые трубы. В настоящее время их заменили на профильные с толстыми стенками. Данный материал гораздо удобнее для приваривания петель, на круглых трубах они плохо крепятся. В некоторых случаях петли скрывают в рамке, сделанной из приваренного к профилю уголка.

При изготовлении калитки и забора из дерева, столб тоже будет деревянным. Но и в этом случае можно пользоваться металлическим вариантом, так как древесина в земле быстро гниет. Никакая даже самая мощная обработка не сможет долгое время предотвращать гниение дерева.

Для того, чтобы избежать данного эффекта, достаточно закапывать столбы в землю ниже уровня промерзания и соединять калитку со столбом и сверху и снизу. Таким образом вы сможете крепко соединить ворота с калиткой своими руками.

Выбор и установка фурнитуры

Петли выбирают по допустимой механической нагрузке, способу монтажа (сварные, встраиваемые или накладные) и внешнему виду. Ручки чаще предпочитают декоративные. Относительно запирания существует три варианта:

  • защёлка от ручки;
  • замок с ключами;
  • засов или крючок.

Последнее выбирается в соответствии с конструктивными особенностями калитки и назначением. Если это только часть декоративного ограждения, то достаточно будет защёлки, засова или крючка. Преследуя антивандальные цели нужно делать выбор в сторону замка.

Из видео можно узнать, как самостоятельно сделать замок на калитку:

Коротко о главном

Калитка конструктивно состоит из опорной части, створки и фурнитуры.

Чаще в качестве столбов используются бревна, профиль или отливаются конструкции из армированного бетона.

Столбы заглубляют примерно на 100 см и укрепляют с помощью гравийно-песчаной насыпи и цементного раствора.

Для дверцы чаще используются дерево, профлист, арматура.

Дизайнерские решения базируются на форме и декоративных дополнениях.

Практически все варианты калиток можно собрать самостоятельно.

Изготавливаем проект

Изготовление проекта должно производиться еще до покупки материала. Ведь именно исходя из него будут производиться расчеты. Проект несложно сделать самостоятельно. Однако можно его и скачать из интерьера.

В проекте должны быть указаны размеры ворот. Тут все зависит от пожеланий хозяина дома. Необходимо заранее решить, будут ли они рассчитаны на въезд автотранспорта. Даже если машина будет въезжать с другой стороны, необходимо сделать проход достаточно просторным, чтобы в него мог пройти человек любой комплекции с пакетом в руках.

Также необходимо заранее продумать форму каркаса. При проектировании этого элемента нужно учитывать, что чем больше в его основе заложено треугольников, тем он будет прочнее.

Украшение ворот тоже необходимо включить в проект. Это могут быть элементы ковки, узоры, вырезанные из металла, или обычная покраска изделия.


Проект

Необходимые материалы

Перед тем как сварить калитку необходимо собрать весь необходимый инструмент и материал. Так, вам потребуется следующее:

  • Столбы в качестве опор. Длина столба опоры определяется исходя от высоты двери. Также учтите, что до 1 м максимум столб будет заглублен в грунт. Можно использовать ту же профильную трубу сечением 60×60 мм.
  • Профильная труба для изготовления каркаса. Для каркаса используется преимущественно труба сечением 20×40 мм.
  • Металлические уголки с соотношением сторон 40×40 мм. Они необходимы для перемычек.
  • Металлические петли для установки.
  • Краска и грунтовка для окрашивания каркаса.
  • Замок, ручка и другая фурнитура.
  • Необходимые строительные материалы для бетонирования столбов опоры, а именно песок, щебень, цемент и тому подобное.

Что касается инструментов, то заранее подготовьте такой комплект:

  • Болгарка для выполнения среза профильной трубы и шлифовки при помощи специального шлифовального круга.
  • Сварочный аппарат.
  • Строительный уровень или отвес.
  • Рулетка.
  • Лопата.

Устройство, виды конструкций

Калитка держится на опорных стойках. Она состоит из дверного полотна, размещенного в рамке или без нее, которое прикреплено к столбам петлями (завесами). Может быть встроенной частью ворот или располагаться отдельно от них. Для надежности и удобства закрытия/открытия оснащается щеколдой, замком (навесным, электромеханическим или другого типа), засовом. Чтобы в замок двери не попадали осадки, сверху обустраивают небольшой навес. Для оповещения о приходе гостей на калитке устанавливают звонок, домофон, выше крепят камеру наблюдения.

По конструкции и способу открытия калитка бывает распашной и откатной. Может быть частью секционных, рельсовых, комбинированных устройств с воротами, но они применяются крайне редко.

Как осуществить работы по изготовлению калитки

Процессу строительства всегда предшествуют этапы замера и планирования. Определившись с общим видом, местом размещения и требуемыми размерами, разрабатывают эскиз. Подготовленный чертеж облегчает расчет материалов и распределение основных действий, включающих следующие шаги:

  • установка боковых опор и кирпичных столбов;
  • изготовление каркаса и его присоединение к столбам;
  • обшивка каркаса металлом, монтаж замков, ручки, декора.

Боковые столбики

Осуществив разметку и обозначив места размещения столбиков, выполняющих роль несущей конструкции для калитки, приступают к их подготовке. Длина отрезаемого металлического профиля должна превышать высоту калитки на 1 м.

Угловая шлифовальная машина и антикоррозийные средства – отличные помощники при удалении следов ржавчины. Обработанную поверхность после высыхания вытирают ветошью.

Дальше все предельно просто:

  • Отверстия в земле пробуривают ручным буром или роют с помощью обыкновенной лопаты. Глубина ямы составляет в среднем 70 см, ширина превышает диаметр трубы на 10 см.
  • Раствор готовится посредством смешивания цемента и песка в соотношении 1/3. Однородная масса доводится до жидкого состояния доливанием воды.
  • Столбы вставляются в подготовленные ямы и кувалдой забиваются вниз еще на 30 см. С помощью уровня выравнивается вертикальная поверхность.
  • Отверстия засыпаются щебнем, утрамбовываются и заливаются подготовленным цементным раствором.
  • Поперечный профиль в верхней части столбов придаст конструкции дополнительную жесткость.

Установка кирпичных столбов


Улучшить внешний вид калитки, придать ей солидности или добиться сочетания с общим видом ограждения помогут кирпичные столбы. Для этого подготавливается аналогичный цементный раствор, не доведенный до жидкого состояния.

Первый ряд начинают класть целым кирпичом, второй, для обеспечения жесткой связки, продолжают с ¾ кирпича.

Увлекшись творческим процессом, не забудьте приварить закладные элементы для крепления калитки. Толщина стальных пластин должна составлять не менее 5 мм. После этого кладку заканчивают и, дождавшись просыхания раствора, занимаются расшивкой рядов.

Декоративные или металлические колпаки сверху столбов одновременно выполняют две функции – отводят воду во время осадков и создают дополнительный декор сооружению.

Изготовление каркаса

Комфортное открытие створки достигается за счет соблюдения определенных размеров: для этого ширина калитки должна быть на 5 – 7 см меньше расстояния между столбами.

Для каркаса подойдет уголок или профиль толщиной металла более 3 мм.

Порядок изготовления калитки следующий:

  1. Нарезав заготовки болгаркой, швы зачищают от заусенцев и обезжиривают бензином или иным средством аналогичного действия.
  2. Для размещения будущего каркаса потребуется ровная поверхность. Подготовить место поможет укладка швеллера по периметру, размер которого уменьшен на 15 см от габаритов будущей калитки. Уровнем добиваются идеальной плоскости, регулировка осуществляется добавлением под швеллер прокладок.
  3. Выложенные на рабочей плоскости заготовки закрепляются точечной сваркой.
  4. Затем выкладываются ребра жесткости и круг действий повторяется – сварка, удаление заусенцев, обработка антикоррозийным средством.

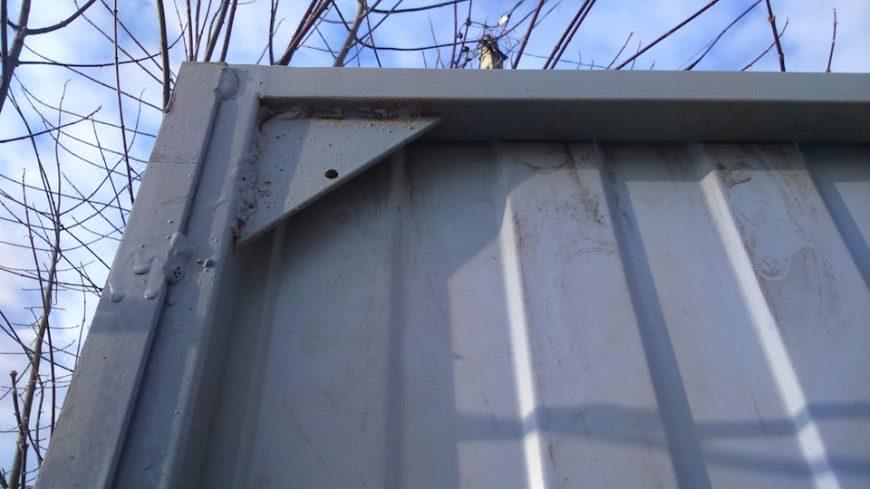

Оптимальный вариант для обеспечения жесткости выполняется при помощи крепления посередине калитки одной поперечной планки. Дополнительно между ней и каркасом по диагонали крепится еще по одному профилю, общий вид напоминает при этом двойную букву «Z».

Присоединение к столбам

К готовой раме прикрепляются завесы, состоящие из двух элементов. Из них одна часть приваривается к раме, а вторая – к опорным столбам.

Учитывайте требуемый зазор между землей и конструкцией! При высоте от поверхности 15 – 20 см не возникнет необходимость браться за лопату в зимний период при первом выпадении снега.

Подшипниковый механизм на завесах значительно улучшит и увеличит срок эксплуатации калитки, придаст плавность ходу при движении.

Крепеж листа металла

Окрашенный лист металлопрофиля или оцинкованный металл – оптимальный вариант для обшивки. В идеале, из подготовленного материала вырезается цельный кусок в соответствии с габаритами рамы. При отсутствии такой возможности, спланируйте соединительный шов в месте размещения поперечной планки каркаса. Затем, плотно прижав металлический лист к основе, прихватите его по периметру.

Крепление осуществляется дрелью или шуруповертом с использованием саморезов или заклепок. Обшивая раму металлопрофилем, более надежным вариантом будет крепление с использованием саморезов, так как тяжесть листа со временем может «срезать» заклепки.

Как сварить металлические распашные ворота для дачи своими руками

Распашные металлические ворота для дачи создают, как правило, по одной схеме — из двух половин (створок) высотой 1,6—1,8 м при общей ширине пролета 2,4—3,5 м. Каждая створка представляет собой раму из металлической трубы 60 х 40 х 1,5—2 или 40 х 40 х 1,5—2 мм, обшитую каким-либо материалом. Для обшивки чаще всего используют профлист, поликарбонат, гладкий прокатный или оцинкованный лист. Вместо глухой обшивки створка может быть заполнена металлической сеткой или решеткой из профилированного или кованого металла.

Если проем дачных распашных металлических ворот, изготавливаемых своими руками, не превышает 3 м, то можно сделать их и одностворчатыми, но это создаст чрезмерно большую нагрузку на подвес.

Перед тем как сделать такие ворота из металла, первым делом необходимо снять точные размеры проема: ширину и высоту. Не стоит забывать, что технический просвет (расстояние между уровнем дороги и нижней кромкой ворот или калитки) должен составлять не менее 50 мм. При зазоре 100—150 мм ворота можно будет без труда открыть даже при достаточно большом снежном покрове.

Исходя из размеров, надо сделать эскиз конструкции металлических ворот, возводимых своими руками, и подсчитать количество необходимого материала. Для ограды 2 х 3,5 м (общий проем) понадобится примерно 23 м профильной трубы (с учетом внутренних перемычек). Иногда раму ворот делают усиленной, для этого понадобится еще 15 м трубы несколько меньшего сечения.

При изготовлении металлических ворот своими руками можно использовать не только профиль, но и водопроводные трубы 1\2 — 1, а также уголок с полкой от 40 мм. При использовании уголка перед сваркой следует вырезать в заготовках часть полки для стыковки их в одной плоскости.

С поверхности металла необходимо удалить всю ржавчину. Для этого понадобится болгарка со шлифовальным диском или обычная наждачная бумага. Если вы покупали новый, чистый профиль, то он обычно бывает смазан маслом, которое необходимо удалить тряпочкой, смоченной бензином.

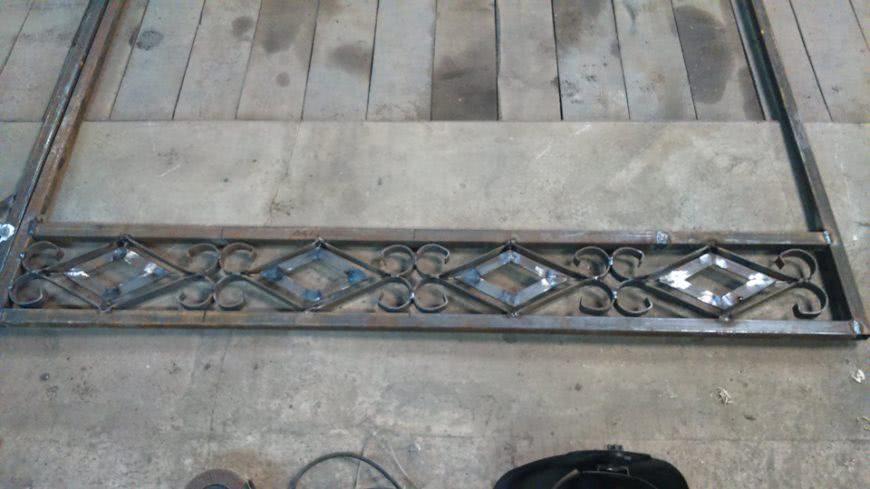

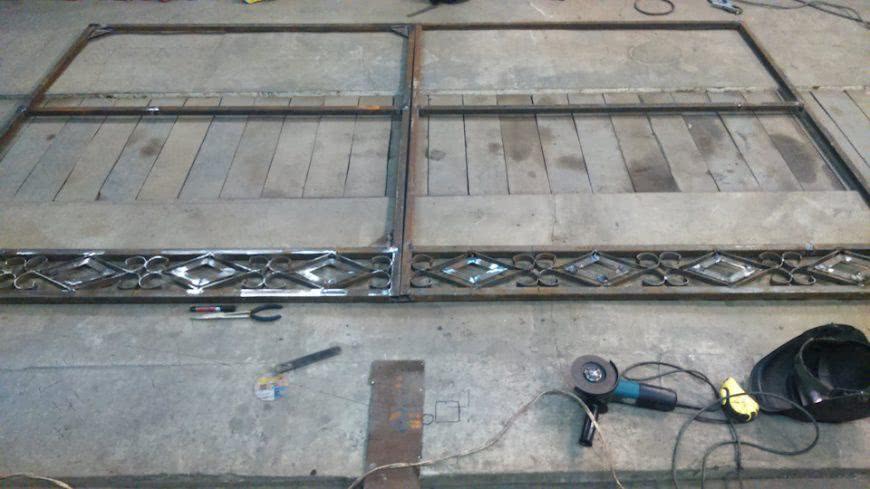

Перед тем как сварить металлические ворота, разложите на земле или сварочном столе все части и подгоните профили к нужному размеру. Но в любом случае сваривать раму нужно только на идеально ровной поверхности, не допуская ни малейших перекосов в плоскости створки, выверив их по горизонтали уровнем и проверяя каждое соединение угольником как до, так и после сварки.

Когда все отрезки профиля будут правильно стыковаться, зафиксируйте их струбцинами и приступайте к сварке внешней рамы. Затем измерьте и сравните диагонали рамы, чтобы убедиться в ее прямоугольности, после чего можно приваривать укосины или поперечины. Их рисунок может быть разным, главное — обеспечить створкам жесткость. Чтобы сделать металлические ворота своими руками как можно более прочными, дополнительно по углам рамы можно наварить треугольные косынки из листовой стали толщиной 3 мм. Затем еще раз пройдитесь болгаркой со шлифовальным диском, очистите места сварки и удалите шлак.

Если ворота будут устанавливаться в уже имеющийся забор с бетонными или кирпичными столбами, то еще на этапе проектирования следует учесть размеры боковых опорных стоек, которые нужно будет прикрепить к заборным столбам. Такие стойки изготавливают из профилированной трубы 60 х 60 х 2 мм или 40 х 60 х 2 мм. Если есть возможность вплотную к столбу вырыть котлован, стойки желательно забетонировать, приварив к ним внизу отрезки арматуры или полосы. Стойки строго вертикально выставляют с помощью отвеса или уровня и крепят к столбу с помощью анкеров, после чего заливают котлован бетоном. Если же забетонировать стойки невозможно (например, из-за имеющегося фундамента, который нежелательно взламывать) придется обойтись только анкерным креплением. В любом случае стойки не должны быть выше столбов — они должны располагаться на одном уровне с верхним обрезом ворот.

Если работа по установке распашных металлических ворот своими руками ведется с новым забором, целесообразно установить стойки из профилированной трубы 80 х 100 мм с толщиной стенок 7 мм. При желании впоследствии их можно обложить с трех сторон кирпичом или скрыть за настилом забора.

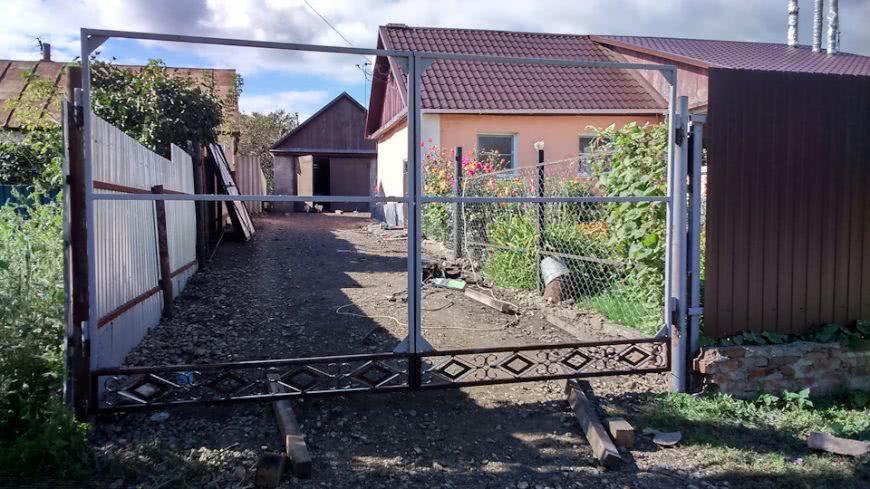

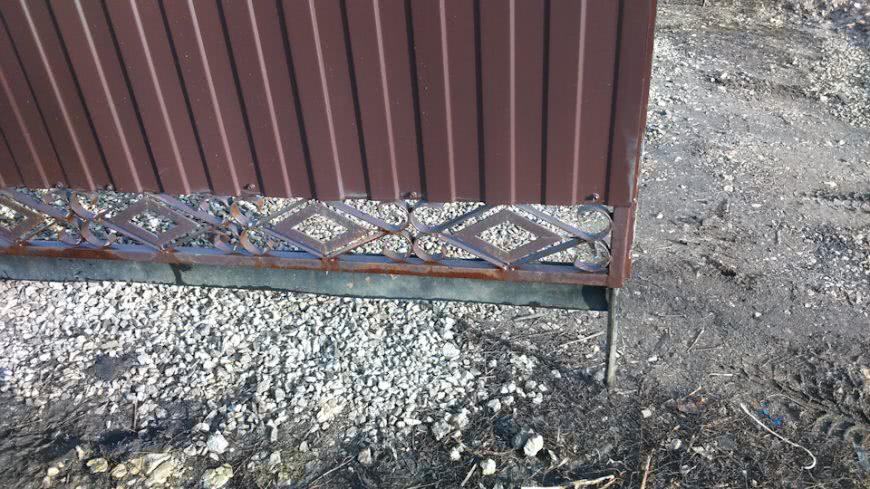

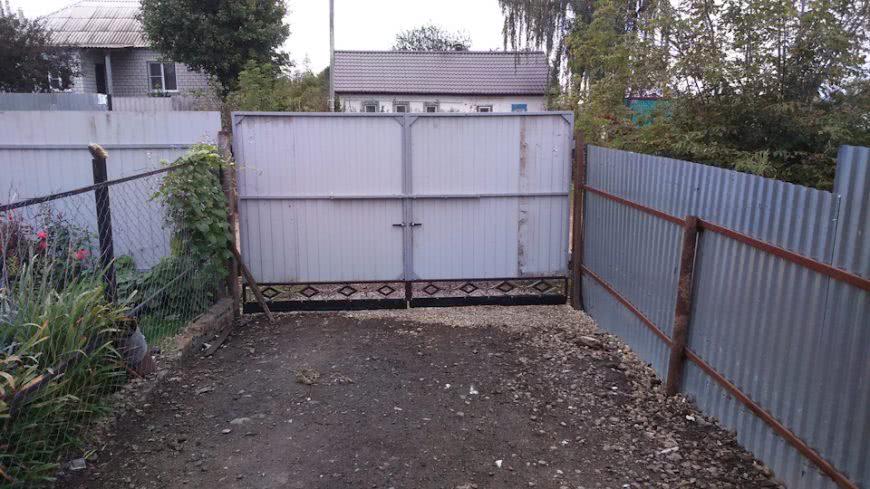

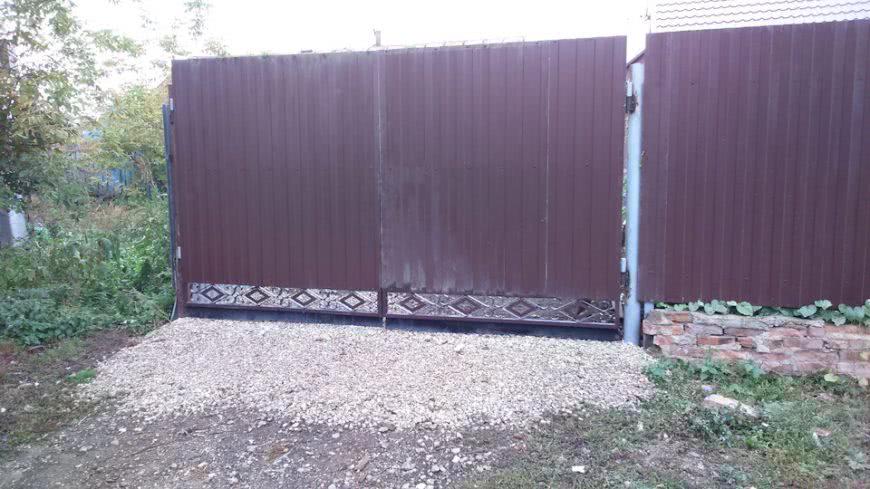

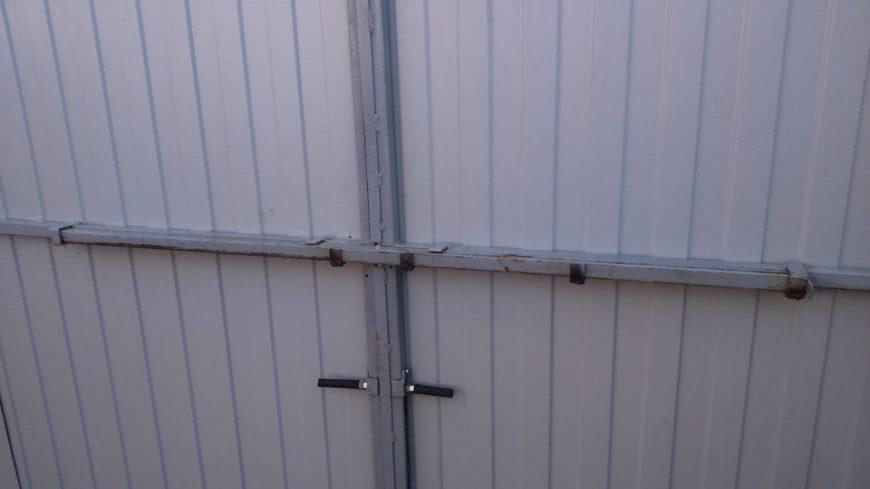

На этих фото показаны распашные металлические ворота, изготовленные своими руками:

Деревянная калитка для дачи пошаговая инструкция с фото

Великолепно смотрится деревянная калитка для дачи – пошаговая инструкция с фото поможет изготовить её легко и быстро. Для конструкции потребуются доски из лиственницы. Именно этот вид древесины предпочтителен, так как он меньше подвержен гниению и отличается декоративным срезом. При желании можно заменить его сосной.

Таким образом, необходимо подготовить:

  • заготовки из лиственницы размером 2000 x 140 x 20 (10 шт.);
  • сосновые доски 2000 х 150 х 50 (2 шт.);
  • петли (2 шт.);
  • металлозубчатые пластины (6 шт.);
  • латунные пластины (4 шт.);
  • латунные саморезы (40 шт.);
  • уголок;
  • щеколду;
  • дверную ручку;
  • грунт;
  • защитное средство;
  • яхтенный лак;
  • стамеску и молоток;
  • ножовку;
  • дрель;
  • шуроповёрт;
  • электролобзик;
  • рубанок;
  • пузырьковый уровень;
  • карандаш и кисточку;
  • шкурку;
  • верёвку.

Желательно заранее набросать схему калитки, чтобы иметь представление об этапах установки.

Изготавливается калитка так:

Из сосновых заготовок сделать боковины. На них крепятся петли.

Выровнять элементы по вертикали с помощью уровня.

Опорные доски прикрепить к бетонным столбам.

Обработать древесину несколькими слоями антисептика и защитного состава, покрыть яхтенным лаком.

Установить опорную планку, применив саморезы.

Собрать раму, скрепив углы латунными планками и саморезами.

Укрепить конструкцию с помощью металлозубчатых пластин, которые вдавливаются в дерево и прибиваются.

Такая пластина сделает калитку надёжной и долговечной.

Подогнать петли для калитки.

Монтировать петли на опорную планку.

Вставить раму в проём, чтобы проверить соответствие размера.

Из доски сделать подкос, который придаст конструкции жёсткости.

Прикрепить подкос к раме с помощью пластин.

В результате получается прочная рама для калитки.

Зафиксировать раму к петлям, обшить ее досками. Первая заготовка устанавливается к опоре, которая выставляется по уровню.

На каждую доску обшивки приходится по 2 самореза, на угловые – по 3.

Нашить все доски.

Отверстия для саморезов просверлить заранее и отзенковать так, чтобы шляпки немного утопали в материале.

Монтировать ручку. Для удобства работы советуем пока не закреплять вторую с края доску – через проем легко доставать до обеих сторон калитки.

С помощью карандаша и верёвки, образующих циркуль, прочертить окружности в верхней части конструкции.

По полученным линиям сделать срезы электролобзиком, обработать спилы так же, как и заготовки, только завершить не одним, а двумя слоями лака.

Установить латунный уголок, который не позволит петлям выровняться.

Закрепить саморезом фиксатор из резины.

Такая пошаговая инструкция с фото деревянную калитку для дачи поможет сделать без особых трудностей.

Калитки из металла

Такие калитки изготовлены из цельного листа стали или алюминия. Они сплошные на вид, и могут тщательно скрывать территорию подворья от любопытных взглядов и вандализма. Толщина металла может колебаться от 1 до 5 мм. Такие калитки не отличаются высокой декоративностью и нуждаются в регулярном окрашивании.

Сварная металлическая калитка для сада

Калитка, сделанная из стального листа, тяжелее и нуждается в крепких основаниях. Но в сравнении с алюминием обойдется гораздо дешевле для семейного бюджета и имеет долгий срок эксплуатации. Такую калитку не повредит случайно вылетевший из-под колес машины камушек. Металлические калитки вполне возможно сделать своими руками. Для этого нужен сварочный аппарат, болгарка и опыт работы с такими инструментами.

Как самостоятельно сделать калитку из металла

  1. Сначала надо точно измерить ширину проема между столбами, где будет устанавливаться калитка. Высота изделия зависит от высоты забора, ведь общая композиция должна быть гармоничной.
  2. На бумаге чертится эскиз калитки с точными размерами, на основании которых высчитывается необходимое количество материала.

  3. Каркас металлической калитки делают из металлической трубы или из профиля с сечением 60 х 30 мм. Его разрезают болгаркой на куски нужных размеров. Угол среза должен строго соблюдаться, иначе при сваривании конструкция может иметь дефекты.
  4. Заготовки для каркаса раскладывают на плоской поверхности и фиксируют. После этого углы сваривают, тщательно следя за качеством швов. Их стараются делать ровными и без пропусков. Углы конструкции надо проверить при помощи треугольника с прямым углом.
  5. Для того чтобы каркас был жестче и прочнее, его усиливают при помощи поперечной перекладины из такого же материала.
  6. В намеченных местах приваривают верхнюю часть навесных петель.
  7. Готовый каркас для калитки устанавливают перпендикулярно в проеме между столбами, выравнивают и аккуратно прихватывают нижнюю часть петель калитки к столбу. После этого калитку аккуратно снимают и тщательно приваривают петли.

  8. Все швы на каркасе хорошо зачищают и шлифуют. После этого его закрывают стальным или алюминиевым листом с одной или двух сторон.
  9. Таким способом можно сделать своими руками и ворота. Только учитывая габариты ворот, наружный каркас усиливают внутренним каркасом и дополняют обрешеткой, обеспечивая большую прочность.

Монтаж створок для распашных ворот

Вопрос о том, как установить ворота является важным моментом среди всех работ, выполняемых при изготовлении ворот собственноручно, поскольку допущенные ошибки могут привести как к непродолжительному сроку службы ворот, так и к тому, что они просто не будут выполнять свои функции, например, хорошо открываться. Монтажные работы начинаются с установки каркаса. Порядок действий при этом выглядит так.

  1. К полотнам створок при помощи сплошного шва привариваются петли. Это должна быть та часть петли, которая имеет глухое отверстие с торца.

Если устанавливаются тяжелые ворота, то их следует оснастить петлями по три с каждой стороны. При монтаже более легких конструкций достаточным будет наличие двух петель.

  1. К каждой приваренной петле на каркасе надевается ее вторая половина, которая тут же приваривается к опоре.
  2. Производится облицовка воротных створок:
    • 1) производятся повторные замеры листов профнастила (это позволит избежать ошибок);
    • 2) с помощью ножниц по металлу вырезаются требуемые листы;
    • 3) все имеющиеся кромки тщательно зачищаются;
    • 4) листы накладываются внахлест, имеющий одно направление;
    • 5) профнастил крепится к каркасу саморезами. Количество использованных для крепления профлиста саморезов выбирается в произвольно, расстояние между ними должно составлять от 10 до 15 см.

  1. Производится окрашивание готового изделия.

Установка калитки из сетки рабицы

Обустроить калитку из рабицы под силу даже непрофессионалу – это достаточно простой процесс, не требующий специальных знаний и навыков. Но, несмотря на незатейливость процедуры, результат всегда получается достаточно привлекательный – убедитесь в этом, посмотрев фото готовых конструкций.

Для изготовления калитки вам нужно заранее подготовить такие инструменты и материалы:

  • сетка рабица;
  • металлический профиль;
  • две стальные трубы;
  • петли;
  • сварочный аппарат;
  • болгарка;
  • молоток;
  • арматурный стержень;
  • ножовка.

Калитка из рабицы — самый простой вариант калитки для дома или дачи

Первый этап возведения – обустройство опорных столбов. Выройте две ямы глубиной в один метр, установите там стальные трубы и забетонируйте их.

Второй этап – сборка каркаса. Вам понадобятся пять заготовок из металлического профиля: две вертикальные боковые планки, две горизонтальные планки, ребро жесткости для усиления конструкции. Вертикальные и горизонтальные заготовки нужно сварить в раму. Ребро жесткости устанавливается горизонтально посередине конструкции.

Третий этап – крепление сетки к профилю. Для этого через крайние ячейки нужно пропустить арматурный стержень и приварить его к раме.

Четвертый этап – крепление калитки на петли. Одну часть петель необходимо приварить к каркасу конструкции, а вторую – к опорному столбу.

Пятый этап – установка ручек и замка.

После этого нужно зачистить болгаркой все швы, обработать конструкцию антикоррозийным составом и, если есть необходимость, покрасить.

Как видим, сделать калитку для забора своими руками – абсолютно выполнимая задача, которая под силу каждому. Четкая технология, набор необходимых инструментов и материалов, видео с пошаговой инструкцией – три компонента, которые точно приведут вас к успеху.

Заготовки для каркаса

Схема одного из вариантов изготовления калитки своими руками

Первым делом, необходимо подготовить чертежи, на которых будут указаны все размеры конструкции. Благодаря чертежам легко будет сориентироваться по количеству и размерам деталей. Самым оптимальным вариантом для чертежа будет его создание в натуральную величину, причем со всеми дополнительными элементами. Но, можно обойтись и масштабным чертежом.

Имеющийся материал (металлическая труба квадратного или круглого сечения, уголок) следует разметить, а после разметки, болгаркой или шлифовальной машинкой нарезать все детали. Стандартная ширина садовой калитки не превышает 1м, а высота – 2м. Такие размеры позволяют беспрепятственно войти на территорию даже в зимней одежде.

Если вы решили соорудить своими руками калитку нестандартных размеров, то следует обязательно учитывать проблемы, которые могут появиться в эксплуатационный период. Например, калитка больших размеров гарантирует увеличение ее массы, а вместе с тем и износ петель и замков. А если она будет выше двух метров, то нужно позаботиться о дополнительной верхней перекладине. Ее присутствие позволит уменьшить нагрузку на опору.

Нарезанные детали каркаса нужно сложить перед сваркой и убедиться в правильности нарезания. Существующие погрешности лучше сразу удалить. Если после измерения углов и диагоналей дефектов не обнаружилось, то можно подготовить кромки для сваривания.

Изготовление каркаса

Вначале необходимо рассчитать размеры, правильно нарисовать чертеж с размещением самых мелких деталей, сделать несколько эскизов с разных ракурсов, и только после точного расчета количества требуемых материалов, общих затрат приступать к сборке каркаса.

Определяя высоту будущих ворот, важно оставить внизу от 5 до 10 см до уровня грунта зазоры. Если на участке уложена плитка, асфальт, то просветы допускается уменьшать до 5 см

При отсутствии покрытия (если там растет трава) зазоры следует оставлять больше.

Каркас можно делать из дерева или металла. Деревянные элементы из-за ограниченного срока службы чаще всего применяются в качестве декора или для временного забора.

Схема каркаса для ворот из профильной трубы

Чтобы получить рамку, необходимо подготовить профильные трубы в таком количестве и размерах:

  1. 22 м профтрубы сечением 60*40 мм понадобится для основных деталей, перемычек. Элементы будут привариваться к столбам и отвечать за удержание всей конструкции.
  2. 15 м профтрубы сечением 40*20 мм – для усиления каркаса. К ним крепится обшивка створок.

Толщина металла должна быть не менее 1,5–2 мм. Для новичков сварочного дела лучше брать листы со стенками в 3 мм.

Важно понимать, что вес створок при покупке материала для рамки – ключевой фактор. Для габаритных изделий рекомендуем учесть такие моменты:

Для габаритных изделий рекомендуем учесть такие моменты:

  1. При массе створок до 150 кг хватит трубы сечением 80*80 мм, толщиной 4 мм.
  2. В диапазоне от 150 до 300 кг берется усиленный вариант сечением 100*100 мм, с толщиной стенок 5 мм.
  3. Для ковких и других тяжелых изделий весом свыше 300 кг нужно брать железные трубы сечением 140*140 мм, толщиной 5 мм.

Правильный порядок сборки каркаса описан выше в статье про распашные ворота из профнастила.

Совместно с калиткой

Если на схеме указано, что калитку придется встраивать в ворота, то необходимо обеспечить достаточное усиление каркаса. Поскольку установка в одной секции существенно утяжеляет конструкцию. Этот фактор учитывается и при выборе петель.

Без калитки

Калитка крепится как рядом с воротами, так и на существенной дистанции от них (на выбор хозяев). Нагрузка распределяется равномерно.

Сварка рамы калитки

Соединяют заготовки между собой с помощью сварки. Чтобы рама при этом не деформировалась, перед тем, как сделать калитку из профлиста, заготовки нужно из профильной трубы закрепить в самодельном кондукторе.

Изготовить его очень просто:

  1. Берется лист ОSВ толщиной не меньше 10 мм или лист толстой фанеры.
  2. Из него вырезается полотно, ширина и высота которого должны быть минимум на 50 мм больше, чем планируемые размеры калитки.
  3. Подготавливаются струбцины, которые будут удерживать элементы рамы, прижимая металлические профили к поверхности листа. Струбцин должно быть в два раза больше, чем сварных швов.

Перед тем, как сварить калитку из профнастила, тщательно проверяются все углы и замеряются диагонали рамы. Между верхней и нижней перемычками рамы калитки устанавливаются одна или две поперечины. Затем устанавливаются струбцины, которые должны находиться на небольшом расстоянии от места сварки.

После фиксации всех элементов каркаса на кондукторе, необходимо еще раз проверить углы и параллельность противоположных сторон рамы. Затем можно приступать к сварке. При этом струбцины нельзя снимать до тех пор, пока швы полностью не остынут — иначе температурные напряжения в металле могут деформировать и даже разрушить металл. После окончания сварки все стыки зачищают.

Благодаря подобной технологии сварки калитка из профлиста своими руками может быть изготовлена даже совсем новичком. При этом даже если у вас есть некоторый опыт сварочных работ, не рекомендую пренебрегать фиксацией заготовки. Помните, что изготовление новой рамы после случайной порчи старой займет больше времени и будет стоить дороже, чем изготовление простейшего кондуктора.

На небольших дачных участках часто устанавливают ворота с калиткой из профнастила. Все операции по сборке рамы калитки, встроенной в полотно ворот, выполняются так же, как и описанные выше. Изменению подвергается конструкция ворот, в которых должен быть предусмотрен проем для установки. Кроме того, необходимость встраивать калитку накладывает определенные ограничения на ее высоту.

Монтаж калитки

Установить калитку из листа профилированного можно несколькими способами:

  • с помощью металлических труб к которым крепится ограждение;
  • с помощью столбов из кирпича либо камня.

На практике больше отдают предпочтение первому варианту – креплению к металлическим трубам, потому что их установка намного практичнее.

Чтобы установить опорные столбы, надо выкопать яму глубиной больше 1 метра с приблизительным размером 300х300

При выкопке ям обращайте внимание на грунт. При каменистой земле глубину можно доводить и до метра, а если грунт глинистый, то тогда глубина копается больше чем на 1 метр

В качестве таких опорных столбов можно использовать профильную трубу

Важно, чтоб опорные столбы были установлены на достаточной глубине, в противном случае произойдут изменения полотна и рамы

Перед установкой опорных столбов в яму, ее дно устилается щебнем, после уже вкапываются столбы, которые должны быть поставлены вертикально и заливаются бетоном. Через неделю можно цеплять калитку, сразу этого делать нельзя, поскольку надо выждать пока застынет бетон. Верх столба должен быть закрыт от попадания влаги.

Металлические ворота распашного типа: производим расчеты

Распашная конструкция на сегодняшний день является наиболее распространенной при изготовлении металлических ворот с калиткой своими руками. К ней обращаются, прежде всего, потому, что простой, надежный и менее затратный вариант ворот. Прежде чем приступить к вопросу установки ворот, остановимся на самом процессе их изготовления.

Распашные ворота отличаются друг от друга своими конструктивными особенностями. Они могут иметь створки, расположенные как симметрично, так и ассиметрично. Кроме того, распашные ворота могут быть оснащены дополнительной калиткой для входа.

Важным недостатком данного варианта является необходимость наличия пространства, куда будут распахиваться створки ворот. В связи с этим, при создании конструкции необходимо учитывать, в какую сторону будут распахиваться створки ворот.

Вне зависимости от выбранных конструктивных особенностей изготовить распашные ворота с калиткой собственными руками не составит особого труда.

На первом этапе необходимо правильно произвести расчет размеров и создать чертеж, где будут отражены самые мельчайшие детали

При этом важно учитывать следующие моменты:
