Зарядное устройство своими руками

Из чего должен состоять прибор?

Основными элементами любого заряжающего устройства являются:

1. Преобразователь сетевого напряжения 220 В – катушка либо трансформатор. Его задача – обеспечить напряжение, приемлемое для подзарядки батареи, составляющее 12-15 В.
2. Выпрямитель. Он превращает переменный ток бытовой электросети в постоянный, необходимый для восстановления заряда аккумулятора.
3. Выключатель и предохранитель.
4. Провода с клеммами.

Заводские аппараты дополнительно оснащаются приборами для измерения напряжения и тока, защитными элементами и таймерами. Самодельное зарядное устройство тоже можно усовершенствовать до уровня заводского при условии, что вы владеете познаниями в электротехнике. Если вам знакомы только азы, то в домашних условиях сможете собрать следующие примитивные конструкции:

• зарядку из адаптера для ноутбука;
• зарядник из деталей от старой бытовой техники.

Подзарядка с помощью адаптера для ноутбука

В устройствах для питания ноутбуков уже встроен преобразователь и выпрямитель. Вдобавок там есть элементы стабилизации и сглаживания выходного напряжения. Чтобы использовать их в качестве заряжающего прибора, следует проверить величину этого напряжения. Она должна составлять не менее 12 В, иначе автомобильный аккумулятор на зарядится.

Для проверки необходимо вставить вилку адаптера в розетку и соединить плюсовую клемму вольтметра с контактом, находящимся внутри круглого штекера. Минусовый контакт расположен снаружи. Если вольтметр показал 12 В и более, то подключите адаптер к батарее следующим образом:

1. Возьмите 2 медных провода, зачистите их концы и прикрепите к контактам штекера.
2. «Минусовую» клемму аккумулятора присоедините к проводу от наружного контакта адаптера.
3. Провод от внутреннего контакта подключите к «плюсовой» клемме.
4. В разрыв «плюсового» провода поставьте маломощную автомобильную лампочку на 12 В, она послужит балластным сопротивлением.
5. Откройте крышку батареи либо отвинтите пробки и включите адаптер в сеть.

Такая зарядка для аккумулятора автомобиля не способна восстановить полностью «севший» источник питания. Но если заряд был утрачен частично, то за несколько часов батарею удастся подзарядить, чтобы завести двигатель.

Негативный момент: если внутри батареи замкнули «банки», то маломощный адаптер может быстро выйти из строя, а вы останетесь без машины и ноутбука. Поэтому стоит внимательно наблюдать за процессом первые полчаса и при перегреве немедленно отключить зарядку.

Сборка ЗУ из старых радиодеталей

Вариант с адаптерами не годится для постоянного применения, поскольку есть риск испортить приспособление, притом, что скорость зарядки довольно низкая. Более мощный и надежный зарядник получится из деталей старых телевизоров и ламповых радиоприемников, хотя для его изготовления придется потрудиться. Для сборки схемы понадобится:

• силовой трансформатор, понижающий напряжение до 12—15 В;
• диоды серий Д214…Д243 – 4 шт.;
• конденсатор электролитический номиналом 1000 мкФ, рассчитанный на 25 В;
• старый тумблер (220 В, 6 А) и гнездо для предохранителя на 1 А;
• провода с разъемами типа «крокодил»;
• подходящий металлический корпус.

Первым делом необходимо проверить напряжение на выходе трансформатора, подключив первичную (силовую) обмотку к электросети и снимая показания с концов других обмоток (их бывает несколько). Выбрав контакты с подходящим напряжением, остальные откусите либо заизолируйте.

Самодельное зарядное устройство для аккумулятора собирайте в таком порядке:

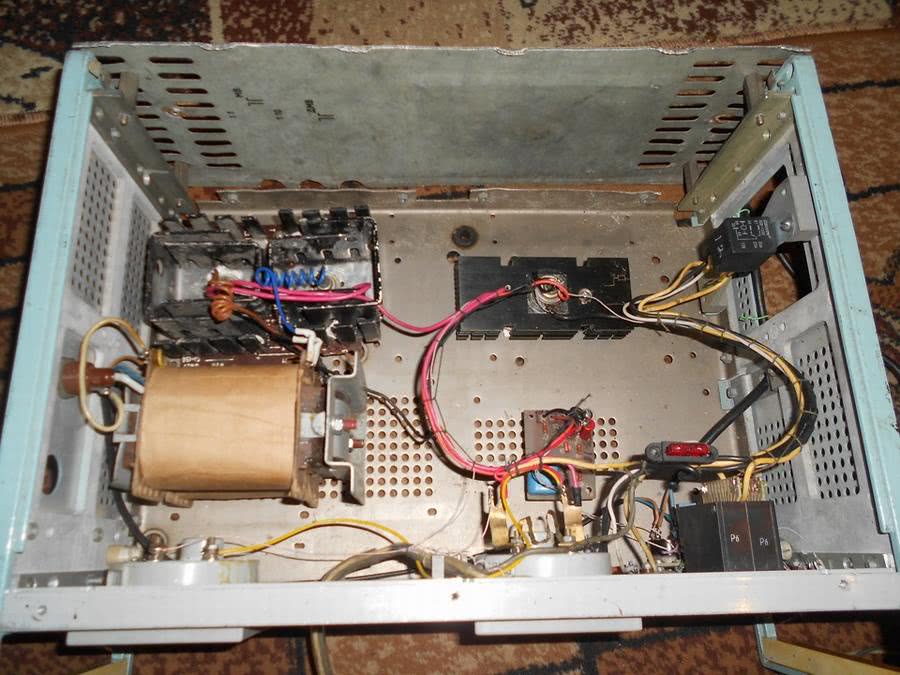

1. Установите трансформатор в металлический корпус, туда же поместите 4 диода, прикрученных гайками к листу гетинакса либо текстолита.
2. К силовой обмотке трансформатора через выключатель и предохранитель подключите сетевой кабель.
3. Спаяйте диодный мост по схеме и присоедините его проводами ко вторичной обмотке трансформатора.
4. На выходе диодного моста поставьте конденсатор, соблюдая полярность.
5. Подключите зарядные провода с «крокодилами».

Для контроля напряжения и тока желательно установить в ЗУ показывающий амперметр и вольтметр. Первый включается в цепь последовательно, второй – параллельно. Впоследствии вы сможете усовершенствовать аппарат, добавив ручной регулятор напряжения, контрольную лампу и реле безопасности.

Скорость зарядки аккумулятора самодельным аппаратом зависит от мощности трансформатора, но она будет намного выше, чем при подзарядке адаптером. Недостаток устройства, сделанного своими руками, заключается в отсутствии автоматики, отчего процесс придется контролировать, чтобы не выкипел электролит и батарея не перегрелась.

https://youtube.com/watch?v=XCgM8yKSeQM

Как собрать зарядное устройство для литиевых аккумуляторов своими руками

Схема зарядного устройства для литиевых аккумуляторов

Один из простейших, если не самый простой, вариант создания зарядного устройства. Он предусматривает использование микросхемы LM317. Она дешёвая и повсеместно доступная, плюс оснащается индикатором заряда.

Настройка сводится к тому, чтобы установить выходное напряжение номиналом 4,2 Вольта, используя подстроечный резистор R8. Только обязательно без подключённого аккумулятора. А также устанавливается зарядный ток методом подбора резисторов R4 и R6. Рекомендуемая мощность резистора R1 при этом должна составлять не менее 1 Ватт.

Когда светодиод на схеме погаснет, это сигнализирует о завершении процесса зарядки батареи. При этом показатели зарядного тока до нуля уменьшаться никогда не будут.

В подобной зарядке не рекомендуется слишком долго держать аккумуляторную батарейку после того, как процесс подзарядки завершится.

Микросхемы типа LM317, как и её аналоги, очень широко применяются во всевозможных стабилизаторах тока и напряжения. При этом купить их можно на любом радиорынке, а обойдутся они в сущие копейки.

Недостатком схемы можно считать питающее напряжение, которое обязательно должно составлять от 8 до 12 В. Это обусловлено тем, что для нормального функционирования микросхемы требуется разница между напряжением на АКП и питающим напряжением не меньше 4,25 В, то есть запитать устройство с помощью порта USB не получится.

Последовательность сбора зарядки литиевых аккумуляторов своими руками такова:

1. подбираете подходящий корпус;
2. крепите к нему блок питания (5 В) и элементы указанной схемы (обязательно в правильном порядке);
3. берете латунь и вырезаете из неё две полоски, крепите их на гнёзда;
4. используя гайку, устанавливаете расстояние между контактами и АКБ, которые собираетесь подключать;
5. крепите переключатель, если хотите впоследствии иметь возможность изменять полярность на гнёздах (если — нет, оставляете все как есть).

Но если задачей является сборка зарядного устройства, ориентированного на работу с аккумуляторами 18650, тогда сразу стоит переходить к более сложным схемам, либо же покупать готовый девайс. Без соответствующих технических навыков собрать узел не получится. Порой действительно проще потратить немного больше денег, но взять заводской зарядник с необходимыми параметрами и защитой.

ИП

Если лишнего ИБП под рукой нет, то для ИП ЗУ нужно искать трансформатор на железе, его собственная постоянная времени (электрическая инерция) больше таковой АКБ, что очень хорошо по безопасности пользования. «Лепить» самодельный ИБП ни в коем случае не надо, его постоянная времени по выходу на 2 порядка меньше, чем у АКБ. Самодельный ИБП для ЗУ без сложных встроенных схем защиты способен стать причиной разного рода нештатных ситуаций. Помните – кипение электролита это туман и брызги крепкой ядовитой кислоты! А если АКБ с герметичными банками, то возможен и ее взрыв!

ИП ЗУ состоит из понижающего трансформатора и выпрямителя. Сглаживающий фильтр для зарядки АКБ не нужен. Трансформатор ИП ЗУ рекомендуют искать силовой с накальными обмотками от старых ламповых телевизоров – ТС-130, ТС-180, ТС-220, ТС-270. По мощности они годятся с избытком, но, во-первых, от влаги никак не защищены, в гараже могут и не перезимовать. Во-вторых, специалисты по вторичным металлам прекрасно знают, сколько выручки дает ТС, и найти их становится все труднее.

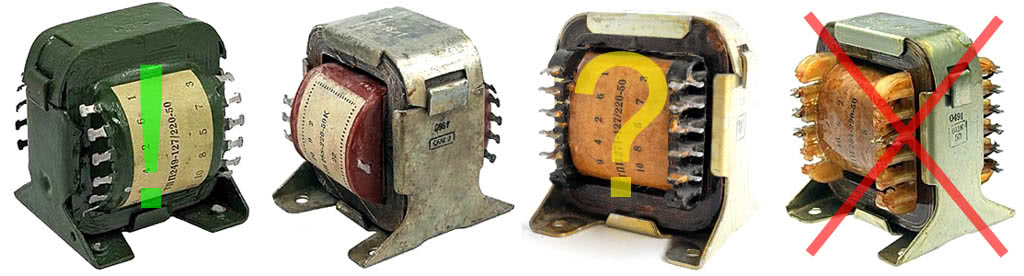

Понижающие трансформаторы типов ТП и ТПП

Если нет желания и/или возможности рассчитать и намотать трансформатор самому, для ИП ЗУ лучше будет купить трансформатор ТП или ТПП, они дешевле, чем ИБП б/у. Мощность – от 50 Вт, ее указывают последние 2 цифры в обозначении типономинала, напр. ТПП 36-220-80. 3 цифры в середине – рабочее напряжение первичной обмотки, а первые 2 или 3 кодируют количество и напряжение вторичных обмоток, оно 6,3 или 12,6 В на обмотку. Предпочтение следует отдавать трансформаторам в паровлагозащищенном исполнении («зеленым», слева на рис.), они способны неограниченно долгое время работать в атмосфере с влажностью 100% и примесями химически агрессивных паров. Трансформатор с обмотками на каркасе из плавкого пластика (справа) – вариант на самый крайний случай. Такие не рассчитаны на эксплуатацию в условиях ЗУ: работу свыше 50% времени использования на полной мощности с систематическими перегрузками по току. Вдруг берете такой, его мощность нужна от 120 Вт.

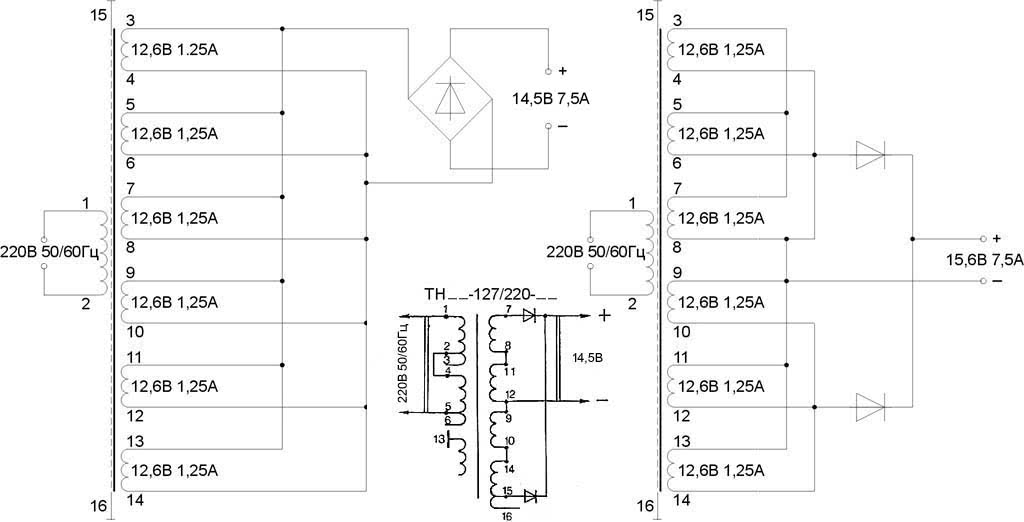

Типовые схемы соединения обмоток ТП и ТПП на 12,6 В под выпрямление мостом или двухполупериодное со средней точкой даны на рис. слева и справа:

Схемы соединения обмоток типовых трансформаторов питания

У конкретного экземпляра они могут отличаться, т.к. производители вправе произвольно менять разводку выводов по ТУ заказчика. Остатки идут в продажу, а выпуск особо популярного типономинала может быть продолжен для рынка. Поэтому, приобретая ТП или ТПП, сверяйтесь со спецификацией к нему; если ее нет, придется вызванивать обмотки. Общие правила разводки выводов и соединения обмоток ТП/ТПП такие:

1. Сетевые (первичные) обмотки выводятся на первые номера.
2. Межобмоточные экраны выводятся на последние номера.
3. Для соединения обмоток в параллель нечетные выводы соединяются с нечетными; четные – с четными.
4. Для последовательного соединения обмоток нечетные выводы соединяются с четными.

Вариант подешевле – присмотреть на железном базаре старый накальный трансформатор ТН; система обозначений аналогична ТП/ТПП. «Кладоискатели» до ТНов не охочи: возни с разборкой много, медяшки мало. Типовая схема включения ТН для ЗУ дана на врезке в центре рис. Переключать, для повышения выходного напряжения, нижний по схеме диод с вывода 15 на 16 нельзя, нарушится симметрия обмоток!

Выпрямитель Шоттки

Выходные напряжения на схемах выше даны для входного (сетевого) 220 В. Если оно упадет, пойдет недозаряд. Вместе с тем, поскольку АКБ на заряд от внешнего ЗУ ставят холодной, остается некоторый запас на увеличение напряжения заряда; его возможно использовать полностью, если ЗУ с защитой. В таком случае выпрямитель нужно делать со средней точкой на сборке диодов Шоттки – выходное напряжение увеличится прим. на 0,6 В.

Современные диоды Шоттки с платиновым барьером для использования в ЗУ АКБ вполне пригодны, см. спецификацию на рис.:

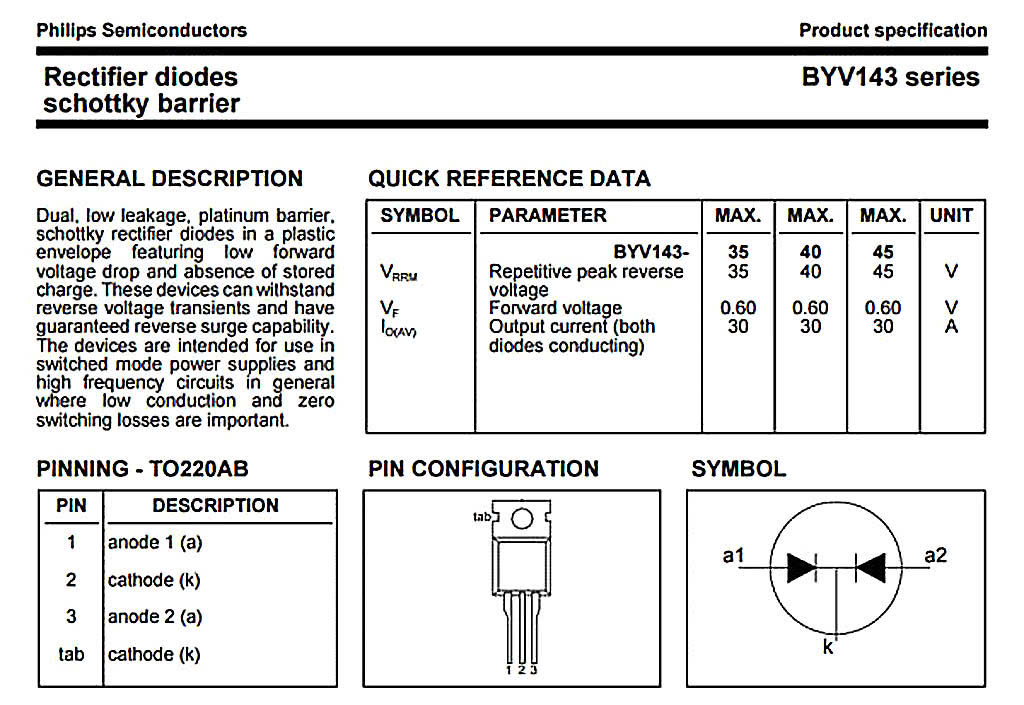

Спецификация на сборку диодов Шоттки для выпрямителя зарядного устройства автоаккумулятора

Кроме того, на сборку из пары диодов Шоттки нужен радиатор от 50 кв. см, а каждому обычному, с p-n переходом, на ток до 10 А – от 100 кв. см. Брать сборки Шоттки нужно с максимальным обратным напряжением от 35 В и пиковым прямым током от 30 А, т.к. в схеме выпрямителя со средней точкой соотв. величины достигают 1,7 амплитудного значения напряжения вторичной обмотки и 2,4 выпрямленного тока (31 В и 24 А при 12,6 В и 10 А; начальный пиковый ток заряда полностью разряженной АКБ на 60 А/ч – 10 А).

Как заряжать АКБ 18650

При зарядке АКБ 18650 необходимо соблюдать следующие правила:

1. Начинать восстановление нужно при напряжении 0,05 В, постепенно повышая его до 4,2 В.
2. Диапазон допустимого тока заряда – 25-50% от емкости (например, для АКБ на 2000 мА/ч он варьируется от 0,5 до 1 А).
3. Оптимальный показатель составляет 25-30% емкости, максимальный ампераж используется только при срочной подзарядке.
4. Допустимое время зарядки при полном разряде аккумулятора – 3 часа.
5. Для точного выбора длительности восстановления нужно измерить его вольтаж мультиметром или подключить к интеллектуальному зарядному устройству (ЗУ).

Оптимальный режим состоит из двух этапов:

1. CC (constant current). На нем нужно обеспечить постоянный ампераж, который находится в пределах 20-50% емкости аккумулятора. При ускоренном заряде может использоваться и большее значение тока, но часто применять такой режим не рекомендуется. Зарядное устройство должно быть оборудовано функцией плавного подъема вольтажа. На первом этапе зарядник работает как стабилизатор силы тока.
2. CV (constant voltage). При подъеме напряжения до 4,2 В можно переходить ко второму этапу подзарядки, на котором поддерживается вольтаж 4,15-4,25 В. К концу первого этапа АКБ восстанавливается на 70-80%. По мере накопления заряда до 90-95% ампераж будет плавно снижаться. Как только его значение достигнет 1-5% емкости, батарею можно отключать от ЗУ.

Некоторые модели «зарядок» оборудованы режимом восстановления АКБ при глубоком разряде (менее 2,5 В). На нем батарея заряжается низким током (не более 5-10% емкости) до тех пор, пока ее вольтаж не достигнет 2,8 В. После этого ЗУ переходит в режим постоянного тока.

Устройство и принцип работы

Как известно, основное предназначение генераторного устройства заключается в преобразовании механической энергии в электрическую. Благодаря этому узел восстанавливает емкость аккумуляторной батареи, а также позволяет питать все электрооборудование в автомобиле. Генераторное устройство находится в передней части силового агрегата и приводится в движение коленвалом.

Подробнее об основных элементах и принципе действия:

1. Роторный механизм. Этот элемент представляет собой вал с установленной обмоткой возбуждения. Обе половины данной обмотки находятся в противоположных полюсных половинах узла. Роторный механизм приводится в движение благодаря ременной передаче привода.
2. Контактные кольца используются для запитки обмотки.
3. Статорный механизм — состоит из обмотки и сердечника. Этот элемент предназначен для выработки тока переменного значения. Выработанный механизмом ток через кольца подается дальше по электроцепи.
4. Для того, чтобы выработанный ток возбуждения успешно попал на кольца, используются щетки. Эти элементы, как показывает практика, зачастую выходят из строя по причине износа.
5. Выпрямительный блок. Этот компонент предназначен для преобразования переменного напряжения. Конструктивно данное устройство состоит из пластин с установленными диодными элементами. В зависимости от распиновки агрегата, схема подключения автомобильного генераторного устройства может включать в себя отдельную пару диодов обмотки. В данном случае напряжение не сможет проходить через аккумуляторную батарею при заглушенном моторе.
6. Реле регулятора. Этот элемент предназначен для поддержания определенного уровня напряжения в бортовой сети в нормированных пределах. Реле регулятора напрямую влияет на частоту, а также продолжительность сигналов тока. Непосредственно сам регулятор конструктивно включает в себя контроллеры, а также исполнительные компоненты. Их назначение заключается в определении времени, на протяжении которого обмотка должна быть подключена к сети. Если реле регулятора по каким-то причинам выходит из строя, пропадает стабилизация поступающего напряжения на аккумуляторную батарею.
7. Корпус устройства, в котором расположены основные детали и компоненты агрегата. Сам корпус обычно выполнен из алюминия, поэтому его вес относительно небольшой. Корпус установки позволяет оперативно рассеять тепло, в результате чего температурный режим не доходит до критической отметки. Также корпус является немагнитным (автор видео о принципе действия устройства — Михаил Нестеров).

Конструкция и принцип работы зарядного устройства

Чтобы произвести зарядку аккумулятора используются зарядные устройства. Данные приборы работают от сети 220 В. На самом деле зарядное устройства является обычным преобразователем электрической энергии.

Он берет переменный ток сети 220 В, понижает его и преобразовывает в постоянный ток напряжением до 14 В, то есть до напряжения, которое выдает сам АКБ.

Сейчас производится большое количество всевозможных зарядных устройств – от примитивных и простейших до приборов с большим количеством всевозможных дополнительных функций.

Продаются и зарядные устройства, которые помимо возможной подзарядки АКБ, установленной на авто, могут еще и произвести запуск силовой установки. Такие устройства называются зарядно-пусковыми.

Есть и автономные зарядно-пусковые приборы, которые могут подзарядить АКБ или запустить мотор без подключения самого устройства к сети 220 В. Внутри же такого прибора помимо оборудования, преобразующего электрическую энергию, имеется еще и обычный аккумулятор, что и делает такой прибор автономным, хотя батарее прибора тоже после каждой отдачи электроэнергии требуется зарядка.

Видео: Как сделать простейшее зарядное устройство

https://youtube.com/watch?v=5QGPIW-8rU0

Что касается обычных зарядных устройств, то простейшее из них состоит всего из нескольких элементов. Основным элементом у такого устройства является понижающий трансформатор. В нем производится понижение напряжение с 220 В до 13,8 В, которые являются самыми оптимальными для зарядки АКБ. Однако трансформатор только понижает напряжение, а вот преобразование его с переменного тока на постоянный выполняется другим элементом устройства – диодным мостом, который производит выпрямление тока и разделение его на положительный и отрицательный полюса.

За диодным мостом обычно в схему включен амперметр, который показывает силу тока. В простейшем устройстве используется стрелочный амперметр. В более дорогих приборах, он может быть цифровым, также помимо амперметра может быть встроен и вольтметр. В некоторых зарядных устройствах существует возможность выбора напряжения, к примеру, им можно заряжать как 12-вольтовые АКБ, так и 6-вольтовые.

От диодного моста выходят провода с «плюсовой» и «минусовой» клеммами, которыми и производится подключение прибора к аккумулятору.

Все это заключено в корпус, из которого выходит провод с вилкой для подключения к сети, и провода с клеммами. Чтобы обезопасить всю схему от возможного повреждения, в нее включен плавкий предохранитель.

В целом, это и вся схема простого зарядного устройства. Выполнить им зарядку аккумулятора сравнительно просто

К разряженной батарее подключаются клеммы прибора, при этом важно не перепутать полюса. Затем прибор подключается к сети

В самом начале зарядки прибор будет подавать напряжение с силой тока в 6-8 ампер, но по мере зарядки, сила тока будет уменьшаться. Все это будет отображаться на амперметре. Если батарея полностью зарядится, то стрелка амперметра опустится до нуля. Это и есть весь процесс зарядки аккумулятора.

Простота схемы зарядного устройства обеспечивает возможность самостоятельного его изготовления.

Технические характеристики генератора Г250П2

• Направление вращения (со стороны привода) — правое;
• Напряжение (номинальное), В — 14;
• Номинальный ток, А — 28;
• Максимальный ток, А — 40+-5;
• Частота вращения вала генератора, при которой достигается напряжение на клеммах 12.5 Вольт при температуре окружающего воздуха и генератора 20 градусов, оборотов в минуту : при токе, равном нулю : 900;
• при токе нагрузки 28 А : 2100.

Число фаз статора (соединены звездой) — 3;
Число катушек в фазе — 6;
Число катушек статора — 18;
Число витков в катушке статора — 13;
Обмотка статора — провод ПЭВ-2, 1.35-1.46 мм;
Катушка обмотки возбуждения — провод ПЭВ, 0.74-0.83 мм;
Число витков в катушке — 490+-10;
Сопротивление обмотки возбуждений при 20 градусов, Ом — 3.7+0.2;
Ток обмотки возбуждения, А — не более 3.05+-0,2;
Тип щеток — М1;
Усилие нажатия пружин на щетки, гс — 180-260;
Шариковые подшипники :

• в передней крышке : 180603-КС9;

в задней крышке : 180502-КС9Ш.
Число диодов выпрямительного блока : 6;
Допустимый ток на каждый диод, А : 10.;
Допустимое падение напряжения при токе 10 А, В : не более 1.

Изготовителями и поставщиками генераторов Г250П2 для Ульяновского автомобильного завода являются предприятие АТЭ-1 г. Москва и объединение ПРАМО, город Ржев. Этими генераторами комплектуется бензиновый двигатель внутреннего сгорания УМЗ-417, устанавливаемый на автомобиль УАЗ 469.

Критерии выбора устройства для восстановления батареи

Чтобы правильно выбрать импульсное устройство для заряда аккумулятора, каждый владелец автомобиля обязан знать ряд нюансов:

• Зарядка таким прибором не происходит быстро. Для получения полноценного заряда придется подождать приблизительно 15–20 часов. В салонах часто рассказывают о быстрой зарядке, но она отличается рядом недостатков. Главным считается быстрый износ батареи. Сам зарядник рассчитан на небольшой срок эксплуатации.
• При покупке прибора не стоит прислушиваться к советам маркетологов. Они способны продать прибор, который не будет иметь нужные параметры. Подобное ЗУ просто не сможет полноценно зарядить вашу батарею.
• Прежде чем покупать импульсный зарядник, каждый владелец автомобиля должен определить, какие технологические характеристики должен иметь прибор.
• Будет неплохо перед покупкой обратиться к профессионалам, которые подскажут, какая модель отличается высоким качеством, какой из производителей самый добросовестный и надежный.
• Выбирать ЗУ необходимо учитывая особенности автомобиля, регион проживания. Важнейшим показателем для покупки АКБ остается температура. Для сильных морозов (-30 градусов) импульсный зарядник подходит больше всего.
• Чтобы не стать обладателем подделки, желательно приобретать такой прибор в специализированных магазинах, имеющих на каждое устройство разрешающий сертификат.
• Устройство, перед покупкой должно проверяться. На каждый прибор выдается гарантий талон. Срок его действия – один год. В течение этого срока любые поломки исправляются мастером бесплатно.

Конечно, высококачественное импульсное устройство будет стоить намного больше простых аналогов. Однако высокая цена, не гарантирует, что прибор будет работать без поломок. Иногда за небольшую стоимость можно купить надежный и качественный агрегат.

https://youtube.com/watch?v=fJQujLjlWYA

https://youtube.com/watch?v=iM9Mn2k2V9A

https://youtube.com/watch?v=erMpevQiJz0

Разновидности индикаторов заряда аккумулятора

Разделяют индикаторы по методу подключения и индикации сигнала. Зарядка – это сложный процесс, поэтому в основном индикаторы информируют только об окончании зарядки в аналоговом или цифровом виде.

Для каждого типа аккумулятора необходимы адекватные схемы и конструкции зарядки, электроизмерительные или электронные. Так, для телефонов и ноутбуков используются импульсные зарядки, которые должны обладать интеллектом, в них используют микропроцессоры. Электронный контроллер ШИМ Weswen применяется для зарядки аккумуляторных батарей для независимого электроснабжения домов.

Одним из простых является встроенный индикатор заряда батареи, который выполнен в виде глазка. Устанавливается в одну из банок автомобильного аккумулятора. Разновидность работы индикатора с двумя шариками показана на рис. ниже.

Встроенный индикатор зарядки аккумулятора

Индикатор представляет собой пластмассовый цилиндр с плавающими шариками зелёного и красного цветов. В работе индикатора используется принцип ареометра. Красный шарик реагирует только на уровень электролита, зелёный – на уровень и плотность электролита. Есть варианты и с одним зелёным шариком.

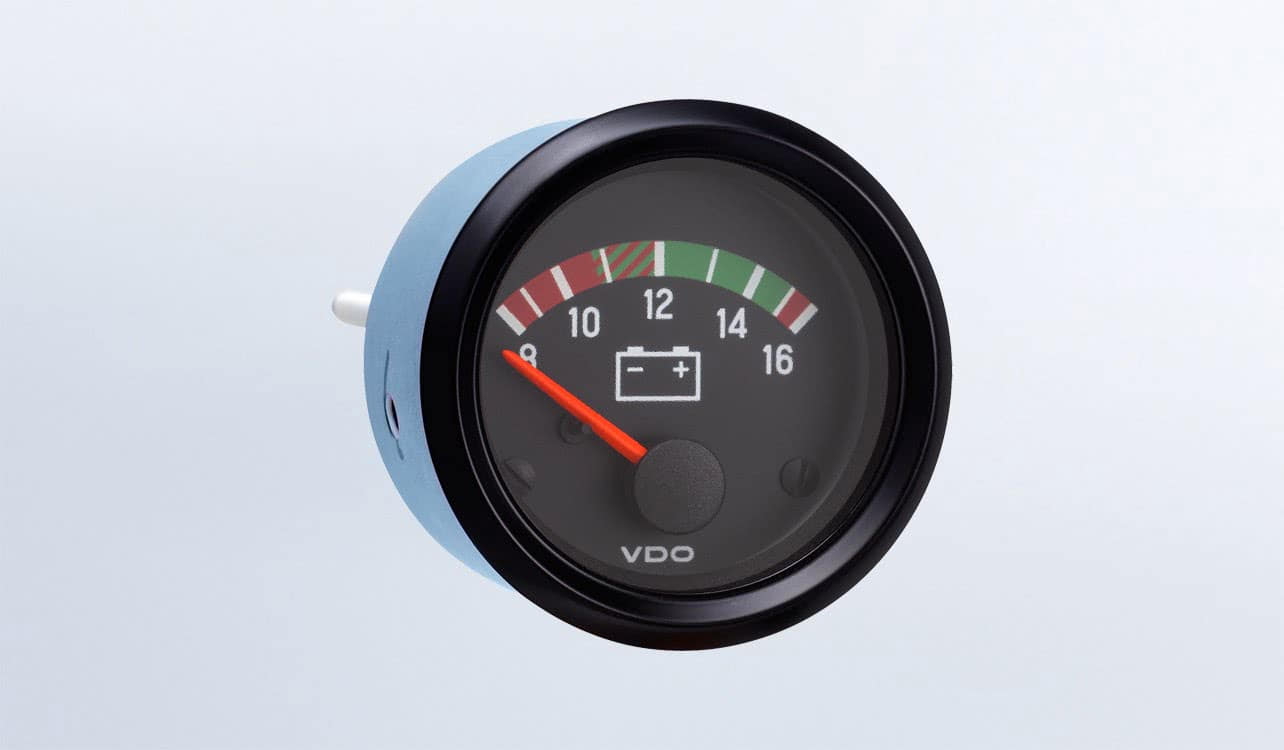

Используются ещё и электроизмерительные индикаторы в виде стрелочных вольтметров. Один из них показан на рис. ниже. Подключается параллельно, в цепи аккумулятора.

Электроизмерительный индикатор напряжения на батареи

Устанавливается как на приборной панели, так и в удобном месте. При нормальном напряжении на аккумуляторе стрелка должна находиться в пределах последнего зелёного сектора. Если стрелка показывает ниже 75%, то требуется подзарядка. Нахождение стрелки в начале шкалы (красный сектор) говорит о том, что аккумулятор неисправен.

Опытные владельцы аккумуляторов могут использовать простые готовые цифровые индикаторы. Один из таких изображён на рис. ниже

Цифровой вольтметр

Он просто показывает напряжение в данное время. Владельцу самому решать, что делать. При диагностике аккумулятора можно использовать стрелочный или цифровой тестер.

Радиолюбители могут использовать индикацию, сделанную своими руками. В основном изготавливают схемы разнообразных индикаторов для контроля заряда аккумулятора на световых индикаторах, двух или больше. Схемное решение устройств индикации зависит от сложности зарядки.

Важно! Чем проще зарядка, тем сложнее должна быть схема индикации. На рис. ниже изображена схема проверки степени зарядки на 5 индикаторах

ниже изображена схема проверки степени зарядки на 5 индикаторах

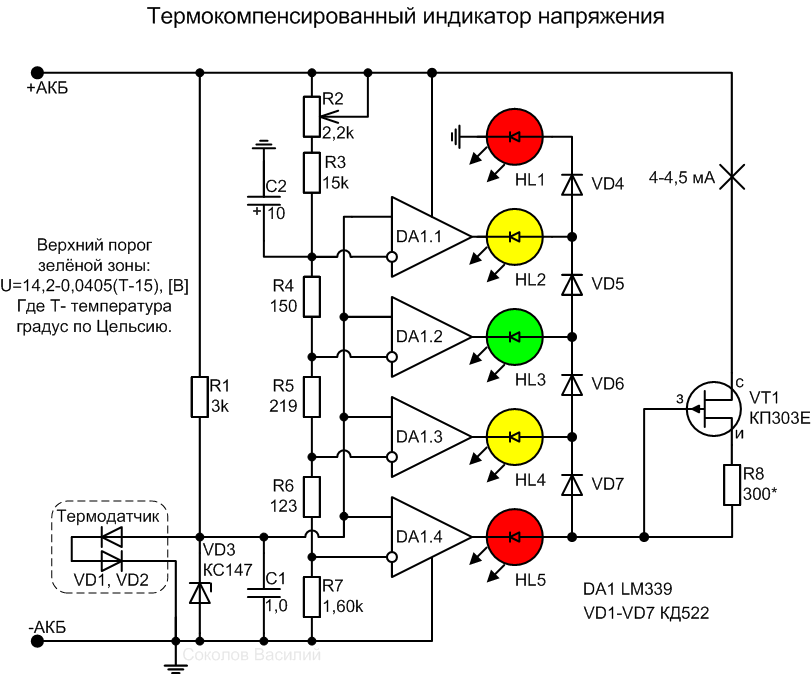

На рис. ниже изображена схема проверки степени зарядки на 5 индикаторах.

Схема контроля напряжения на светодиодах

На рисунке изображена одна из возможных эл.схем, собранная на компараторе Lm339 с термокомпенсацией. HL1 будет гореть при недозаряженном или плохом аккумуляторе. HL2 – это недозаряд, значит, требуется зарядка. HL3 – напряжение в норме. HL4 – небольшой перезаряд. HL5 – недопустимый перезаряд. Остановить зарядку необходимо при загорании HL4.

Нужно отметить! Во время работы будет гореть только один световой индикатор. Таких вспомогательных плат можно разработать столько, на сколько хватит знаний и необходимости.

В современных гаджетах, использующих питание от аккумуляторных батарей, зарядки делают более сложными, чтобы создать оптимальные условия работы батареи. Например, в зарядках для шуруповёртов используются импульсные блоки с применением запрограммированных контроллеров. В таких автоматических зарядках два состояния индикации: разряжен и заряжен. Для удобства в качестве световых индикаторов применяются и жидкокристаллические индикаторы.

В нынешних авто за состоянием аккумулятора следят главный модуль, модуль управления двигателем и датчик, который следит за параметрами батареи. Электронная система автомобиля сама следит за правильной эксплуатацией аккумулятора. Водителю остаётся только наблюдать за информацией на экране дисплея.

Развивается использование батарей при автономном электроснабжении домов. Ветрогенераторы и солнечные панели объединяются в общую электросеть, и аккумуляторы управляются с помощью ШИМ контроллера, например, от компании WESWEN.

Необходимо постоянно следить за работоспособностью аккумуляторных батарей. Для этого предназначены указатели заряда. Простые устройства – просто следят, а контроллеры контролируют и управляют подзарядкой аккумулятора.

Схема генератора автомобиля

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Самая основная функция генератора – зарядка батареи аккумулятора и питание электрического оборудования двигателя.

Генератор – механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

Интерактивное изображение схемы генератора. Работает при наведении курсора мышки

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор. Мощность генератора легкового автомобиля составляет приблизительно 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому и требования к ним соответствующие.

Принцип работы

Аккумуляторная батарея автомобиля требуется зарядка при снижении напряжения на контактах ниже отметки в 11,2 В. Хотя даже в такой ситуации двигатель может быть запущен, в случае продолжительного простоя автотранспортного средства в АКБ начинают протекать реакции сульфатации пластин, что неизбежно приведет к падению емкости батареи.

Именно поэтому в зимнее время года настоятельно рекомендуется в гараже или на стоянках подзаряжать АКБ и отслеживать напряжение на ее клеммах.

https://youtube.com/watch?v=WVj2Pg27Es4

Аккумуляторная батарея заряжается под воздействием импульсного либо постоянного тока. Во втором случае сила тока должна быть равна 0,1 от емкости батареи. Например, при емкости АКБ в 55 А/ч, то сила зарядного тока должна соответствовать 5,5 А. Если этот параметр будет ниже, то предотвратить активацию процессов сульфатации не удастся .

Также следует помнить, что существует достаточно надежный способ десульфатации. Для этого необходимо предварительно разрядить батарею до 3−5 вольт с помощью высоких токов небольшой длительности, например, включая стартер. После этого следует провести полную зарядку аккумулятора током в 1 А. Эту процедуру необходимо повторять от 7 до 10 раз.

Аналогичный принцип работы имеют специальные десульфатирующие зарядные устройства. На протяжении нескольких миллисекунд на клеммы батареи подается импульсный ток с обратной полярностью, а затем более длительный импульс прямой полярности.

Также следует помнить, что во время зарядки АКБ нельзя допускать достижения ею максимального заряда. Это может привести к увеличению концентрации и плотности раствора электролита, что произведет разрушающее воздействие на пластины. В заводских ЗУ для предотвращения этого явления используется электронная система контроля и автоматического отключения.

https://youtube.com/watch?v=l5YXFo2cPWw

Характерные черты зарядного устройства

Для зарядки аккумуляторной автомобильной батареи применяют ЗУ таких типов:

• Трансформаторные. Выделяются существенными габаритами, немалым весом. КПД таких агрегатов небольшой. Поэтому и спросом они практически не пользуются.
• Импульсные. Обладают уникальными преимуществами.

Устройство импульсного ЗУ

Основное предназначение ЗУ – восстановление заряда аккумуляторной автомобильной батареи. В состав включены такие элементы, как:

• Импульсный трансформатор.
• Выпрямитель соответствующей конфигурации.
• Стабилизатор.
• Индикационные компоненты.
• Контролирующий блок.

В зарядное автомобильное импульсное устройство включены только малогабаритные компоненты. Поэтому процедура сборки импульсного ЗУ для аккумулятора автомобиля своими руками легко выполняется.

Интересное видео про импульсную зарядку для акб.

https://youtube.com/watch?v=V9lw1419LJM

Особенности самостоятельного изготовления импульсного ЗУ

Для конструирования импульсного ЗУ используется укомплектованная электролитом плата. Такая схема может применяться для конструирования небольшого по мощности зарядника для автоаккумуляторов. Для повышения мощности допускается применение более мощных компонентов.

https://youtube.com/watch?v=a42DqbWE6bI

https://youtube.com/watch?v=XnJtgBy3Od4

Требования безопасности

Условия, которые следует выполнять при использовании самодельного зарядного устройства для автомобильного аккумулятора:

• зарядное устройство и АКБ на время зарядки должны быть расположены на несгораемой поверхности;
• в случае использования простейших зарядных устройств необходимо использовать индивидуальные средства защиты (изолирующие перчатки, резиновый коврик);
• во время использования вновь изготовленных устройств необходим постоянный контроль за процессом зарядки;
• основные контролируемые параметры процесса зарядки – ток, напряжение на клеммах аккумулятора, температура корпуса зарядного устройства и аккумулятора, контроль момента закипания;
• при постановке на зарядку в ночное время необходимо наличие устройств защитного отключения (УЗО) в сетевом подключении.

Видео — схема зарядного устройства для автомобильного аккумулятора из ИБП:

Заключение

Не поленитесь доработать свое устройство  плавкими предохранителями. Номиналы предохранителей на схеме. Не проверяйте на искру напряжение на крокодилах зарядника, иначе лишитесь предохранителя.

Внимание! Схема данного ЗУ предназначена для быстрой зарядки вашего аккумулятора в критических случаях, когда надо срочно куда-то ехать через 2-3 часа. Не используйте ее для повседневного обращения, так как заряд идет при максимальное токе, что не самый лучший режим зарядки для вашего аккумулятора

При перезаряде начинет “кипеть” электролит и в окружающее пространство начнут выделяться ядовитые пары.

Тех, кого заинтересовала теория зарядных устройств (ЗУ), а также схемы нормальных ЗУ, то в обязательном порядке качаем эту книжку по этой ссылке.  Ее можно назвать библией по зарядным устройствам.

Похожие записи:

Цвет #fffff0, цвет слоновой кости, ivory Как выбрать и пользоваться клеммниками wago для соединения проводов Линолеум для кухни: разновидности и советы по выбору типа раскроя и фактуры, фото интерьеров Как сделать реле времени для включения и выключения электроприборов своими руками Деревянное колесо своими руками Делаем клеймо своими руками
