18650 напряжение полного заряда

Содержание

Типы батарей 18650

В зависимости от материала, используемого для изготовления катода, существуют три типа элементов 18650, сведения о которых нанесены на корпус в виде маркировки.

Литий-кобальтовые

Катод изготовлен из оксида лития-кобальта LiCoO2 – характеризуется большой энергоемкостью при средних показателях силы тока.

Срок службы не превышает 500 циклов.

Литий-марганцевые

Катод изготовлен из литий-марганцевой шпинели LiMn2O4 – обеспечивает быструю зарядку и высокое значение силы тока разряда до 20-30 А.

Срок службы до 1000 циклов.

Литий-железо-фосфатные

Катод изготовлен из LiFePO4 – характеризуется ровным графиком тока разряда, самой низкой емкостью из линейки 18650 и безопасны в применении.

Срок службы до 2000 циклов.

Как определить емкость аккумулятора 18650 по маркировке?


Величина емкости может указываться в маркировке аккумулятора без шифровок, например, 2600 mAh. Но чаще производители используют собственные обозначения в маркировке, например:

  • в маркировке NCR18650B аккумуляторов Panasonic в последней букве зашифрована емкость 3400 мАч;
  • в похожей маркировке NCR18650А буква А означает емкость 3000 мАч;
  • производитель Samsung указывает емкость 2-мя последними цифрами в маркировке – модели INR18650-30Q имеют емкость 3000 мАч, а INR18650-25R – 2500 мАч.

Принцип маркировки у разных компаний отличается, поэтому далее мы приведем подробную расшифровку аккумуляторов 18650 по брендам.

Производитель Модель Емкость, мАч Диапазон напряжений Предельный ток разряда
Panasonic NCR18650 2900 2,5–4,2 В 5,5 А (2С)
NCR18650A 3100 5,9 А (2С)
NCR18650B 3400 6,2 А (2С)
NCR18650G 3600 5,5 А (2С)
NCR18650BD 3200 6,4 А (2С) – 10 А (3С)
NCR18650BE 3200
NCR18650BF 3400 6,2 А (2С)
NCR18650PD 2900 5,5 А (2С) – 10 А (3С)
NCR18650PF 2900
UR18650Y 1900 2,75–4,2 В 3,8 А (2С)
CGR18650E 2600 3–4,2 В 5 А (2С)
CGR18650F 2500
CGR18650CG 2250 4,3 А (2С)
Sanyo NCR18650BF 3350 2,5–4,2 В 6,2 А (2С)
UR18650ZT 2800 3–4,3 В 5,4 А (2С)
UR18650ZTA 3000 3–4,35 В 5,8 А (2С)
UR18650A 2250 2,75–4,2 В 4,3 А (2С)
UR18650F 2400 5 А (2С)
UR18650FM 2600
UR18650Y 2000 3,8 А (2С)
UR18650FJ 2200
UR18650ZY 2600 2,6 А (1С)
Samsung ICR18650-32A 3200 2,75–4,35 В 6,4 А (2С)
ICR18650-30B 3000 5,9 А (2С)
ICR18650-30A 3000 2,75–4,3 В 6А (2С)
ICR18650-28A 2800 5,6 А (2С)
ICR18650-26C 2600 2,75–4,2 В 5,2 А (2С)
ICR18650-26F
ICR18650-26H
ICR18650-24E 2400 2,75–4,2 В 4,8 А (2С)
ICR18650-22F 2200 4,4 А (2С)
ICR18650-29E 2900 2,5–4,2 В 2,8 А (1С) – 8,25 А (3С)
LG ICR18650S3 2200 3–4,2 В 3,2 А (1,5С)
ICR18650A4 2400 3,6 А (1,5С)
ICR18650B4 2600 2,75–4,2 В 5 А (2С)
ICR18650B3 3–4,2 В 3,75 А (1,5С)
ICR18650B2
ICR18650C1 2800 3–4,35 В 4 А (1,5С)
ICR18650D1 3000 2,75–4,35 В 5,8 А (2С)
ICR18650E1 3200 4,65 А (1,5С)
Sony US18650NC1 2900 2,5–4,2 В 8 А
US18650GR 8A 2600 3–4,2 В
US18650GR G7 2400
US18650GR G5 2200

Применение 18650 аккумуляторов

Итак, где используются аккумуляторы 18650? Данная батарея применяется в разных технических устройствах. Ниже представлен их список:

  1. Батарейка 18650 вставляется в фонарик.
  2. Она нужна для вейпа или электронных сигарет.
  3. Может идти как внешний аккумулятор со сменными батареями 18650. По сути это повербанк (power bank) на аккумуляторах 18650.
  4. Квадракоптерах.
  5. Радиоуправляемых игрушках.
  6. Страйкбольных приводах.
  7. Устройствах с электромоторами.
  8. Ноутбуках.
  9. Шуруповертах.
  10. Дрелях.
  11. Плеерах.
  12. Электрических велосипедах.
  13. Переносных телефонных трубках.

https://youtube.com/watch?v=w1hMKIVUVz0%27

Оплетка для батареек 18650

В момент приобретение данного аккумулятора не стоит пренебрегать упаковкой. Кейс для батареек 18650 выполняет защитную функцию. Предотвращает от случайного попадания влаги и касания с металлом. Кроме этого в боксе батарейку 18650 достаточно легко переносить.

Выглядит оплетка следующим образом:

Сколько стоят аккумуляторы 18650?

Расценки на данный девайс везде разные. Здесь все зависит от конкретной компании, характеристик АКБ и собственно магазина.

На данный момент ценник на аккумуляторы емкостью 3500 mAh колеблется в районе 1800 р. На Алиэкспресс он равен 1000 – 2000 р. Но сами понимаете ждать придется долго.

АКБ емкостью 2500 mAh стоит 200 – 1400 р.

Отличие 18650 от аа батарейки

Основная разница заключается в следующем:

  1. Размер. Он на пару миллиметров может быть больше. Все зависит от конкретной модели.
  2. Заряд. Уровень вольтажа составляет 3,7 вольта. В момент накопления энергии доходит до 4,2-4,3 в.
  3. Аккумуляторный тип. То есть многократно подзаряжается. Обычно 500 – 1000 раз.

Если желаете заменить аа на аккумулятор 18650 обязательно сверьте напряжение. Соединив две батареи типа АА получим 3 вольта. А этот девайс выдает около 3,7 в. Поэтому лучше использовать его в фонариках и технике, которая сможет выдержать превышение напряжения.

Им можно заменить три батареи АА или ААА типа, но здесь опять же будет ни хватать энергии. Снова нужно подумать какие устройства будут работать от пониженного напряжения. Радио приемник и плеер вполне могут потянуть, а вот двигатель или нагревательный элемент будет слабовато работать.

Литий ионный аккумулятор 18650 подвержен старению

Процесс износа происходит в независимости от того, применяется ли аккумулятор li ion 18650 или нет. Существует такое мнение что через несколько лет с момента изготовления их надо выкинуть. Один раз в год батарея теряет заряда целых 10%. Прежде чем брать посмотрите в каком году она была изготовлена.

Еще один минус — это невозможность хранить длительное время разряженными. Это приводит к порче. Старение зависит и от температуры, которая их окружает. Они могут прекрасно работать от -20 до + 20 градусов. Некоторые виды способны функционировать и на +50.

Что означает защищенный аккумулятор?

Как правило литий ионные элементы питания должны иметь напряжение от 2,5-4,2 вольта. Что оно не отклонялось существует специальная защита. Она выполнена в виде небольшой платы с радио элементами. Данный девайс крепится к отрицательному полюсу батареи.

Плата защищает от перегрузки и замка. Она припаивается к минусу с помощью специальной металлической ленты. Такие элементы попадают на рынок под различными брендами. Эта микросхема немного удлиняет данный вид источников питания. Если имеется два слова Short-circuit и Protection значит АКБ находится под защитой.

Так же существует механическая защита. Она срабатывает, когда в устройстве скапливается большое количество газов.

Что такое аккумуляторы 18650 для электронных сигарет

18650 — это типоразмер батарейки. Числа обозначают диаметр (18 мм) и длину (650 мм). Такой формат АКБ в электронной сигарете оптимален. Компании создают бокс-моды, которые содержат до 3 таких аккумуляторов и при этом остаются достаточно компактными для использования одной рукой.

Найти батарейку 18650 для вейпа легче всего. Они продаются не только в магазинах электронных сигарет, но и в электротоварах. Иногда такие изделия встречаются у продавцов бытовых строительных приборов, компьютерной техники. Все потому, что многие массивные батареи — связки из 18650. Например, источники питания шуруповертов и ноутбуков. Даже аккумулятор Tesla Roadster состоит из таких АКБ.

Аккумулятор стандарта 18650, используемый в электронных сигаретах и сингл-модах, оснащается металлическим защитным корпусом цилиндрической конфигурации диаметром 18 мм. Внешняя часть кожуха покрывается полимерной пленкой, длина элемента не превышает 65,3 мм (с изолятором).

Контактные пластины расположены по торцам устройства, что позволяет разместить элемент питания внутри корпуса электронной сигареты. В конструкции сигареты и батареи применяются защитные элементы, предотвращающие самопроизвольное разрушение батарейки при перегреве.

Элементы питания рассчитаны на 750-900 рабочих циклов разрядки и зарядки. Срок эксплуатации, по заявлениям производителей, составляет до 10 лет. Но для обеспечения длительной работы необходимо соблюдать правила эксплуатации, которые зависят от химического состава анода и катода.

Типы акков для электронных сигарет:

  • литий-марганцевые (Li-Mn);
  • литий-ионные (Li-Ion);
  • литий-полимерные (LiPo, или как их еще называют, «липошки»).

Наиболее безопасные для здоровья человека – это литий-марганцевые батареи. Как правило, при их производстве не применяются защитные схемы. Показатели номинального тока у литий-марганцевых батарей выше, чем у Li-Ion, но значительно ниже, чем у липошек. Они отлично переносят повышенные значения разряда тока, не теряя при этом в емкостных характеристиках, и не ломаясь, чем не могут похвастать другие типы батарей.

Безусловно, что, как и другие акки, Li-Mn перегреваются при полном разряде, но при этом они не взрываются. Из-за своих положительных характеристик ими чаще всего оснащаются механические моды и сингл-моды. Для таких модификаций электронных сигарет аккумуляторы типа Li-Ion и LiPo не подходят.

К основным минусам таких батарей можно отнести их невысокую емкость в сравнении с другими источниками питания. Емкостные характеристики литий-марганцевых акков небольшие для формата 18650 –не выше 1500 мАч. На некоторых вейпах источник способен обеспечить активную работу не больше четверти часа. Это создает некий дискомфорт при использовании гаджета, ведь нужно носить с собой еще несколько подзаряженных батарей, чтобы обеспечить более длительный процесс парения.

Литий-ионные батареи больше подвержены взрывам при перегреве, поскольку в их составе присутствуют всевозможные химикаты. Опасность взрыва присутствует у всех моделей литий-ионных аккумуляторов, поэтому все они без исключения оснащаются защитными платами. Они очень чувствительны к перезаряду, очень быстро греются, что приводит к их быстрой поломке.

Все Li-Ion батареи обладают эффектом памяти, поэтому с каждым новым циклом подзарядки теряют в объеме. При наличии качественного зарядного устройства можно компенсировать слабость аккумулятора перед повышенными зарядами.

Что касается объема мощности, то у литий-ионных источников питания он выше чем у рассмотренного ранее образца. Но при этом он и теряется гораздо быстрее, чем у Li-Mn батарей. Существует немало факторов, которые в той или иной степени способствуют снижению емкостных характеристики акка.

Аккумуляторы LiPo самые дешевые из рассмотренных моделей, поэтому совсем не удивительно, что ими оснащаются практически все электронные сигареты китайского происхождения.

Преимущества липошек в том, что они имеют высокие показатели мощности. Они способны выдерживать гораздо большую нагрузку, нежели другие источники питания. Также стоит отметить и то, что показатели подачи номинального тока у этих батарей выше, чем у рассмотренных аналогов.

Как сделать батарею из аккумуляторов 18650?

Для этого следует подготовить следующее:

  1. Нужное количество аккумуляторов 18650.
  2. Провода или жестяные тонкие пластины.
  3. Разъем для вывода питания. Или просто два провода желательно черного и красного цвета.
  4. Изоленту или контейнер, в котором батареи будут надежно зафиксированы.

Сборка батареи из аккумуляторов 18650 осуществляется по следующему принципу. Отрицательный торец нужно соединить с положительным. Стоит определится какое соединение нужно, параллельное или последовательное. Первое экономит место в длину, ну а второе в ширину. На рисунке ниже показано как выглядит второе соединение. Это батарея от ноутбука.

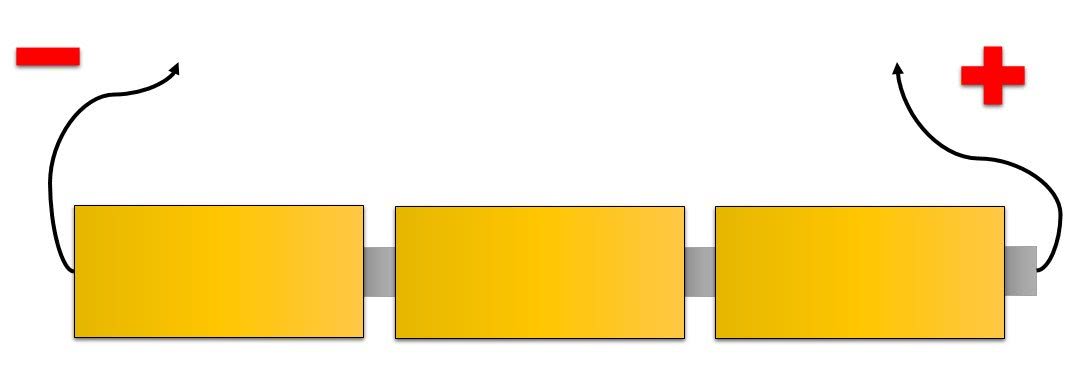

Схема последовательного скрепления АКБ.

Параллельное соединение:

Подробности сборки смотрите в видео.

Высокотоковые аккумуляторы 18650

Высокотоковые аккумуляторы 18650 отличаются от обычных возможностью обеспечивать более высокий уровень тока. Среди самых популярных моделей высокотоковых 18650 можно выделить следующие.

Рейтинг высокотоковых аккумуляторов 18650
Samsung INR18650-25S 95.7

Samsung INR18650-30Q 92.7

Sanyo UR18650NSX 87.4

Murata VTC5 78.1

LG 18650HG2 94.2

Samsung INR18650-30Q

Это высокотоковые батареи, способные работать с большими токами нагрузки: до 15 А при постоянной нагрузке, а также 25 А при кратковременной нагрузке. Номинальная емкость АКБ — 3000mah, а минимальная — 2900mah.

Согласно проведенным тестам, реальная емкость аккумулятора при разряде до 2,9В составляет, как правило, от 2950 до 3000mah. Эти показатели вполне укладываются в указанные производителем параметры.

Комбинация высокой реальной емкости и возможности нормальной работы с большими токами нагрузки до 15 А, делает эту модель АКБ просто прекрасным выбором для применения в электронных сигаретах, для замены АКБ в разнообразных электрических инструментах, а также для применения в любых устройствах, где требуется работа с большими токами нагрузки либо достаточно большая суммарная емкость.

Стоит отметить, что этих аккумуляторов, к сожалению, нет специальной защитной платы, потому их желательно использовать только в тех электрических приборах, у которых есть уже встроенная защита. Применение модели в фонариках тоже не желательно.

В отличии от прочих батареек корейской компании Самсунг, дата изготовления аккумуляторов INR18650-30Q прописана непосредственно под термоусадкой.

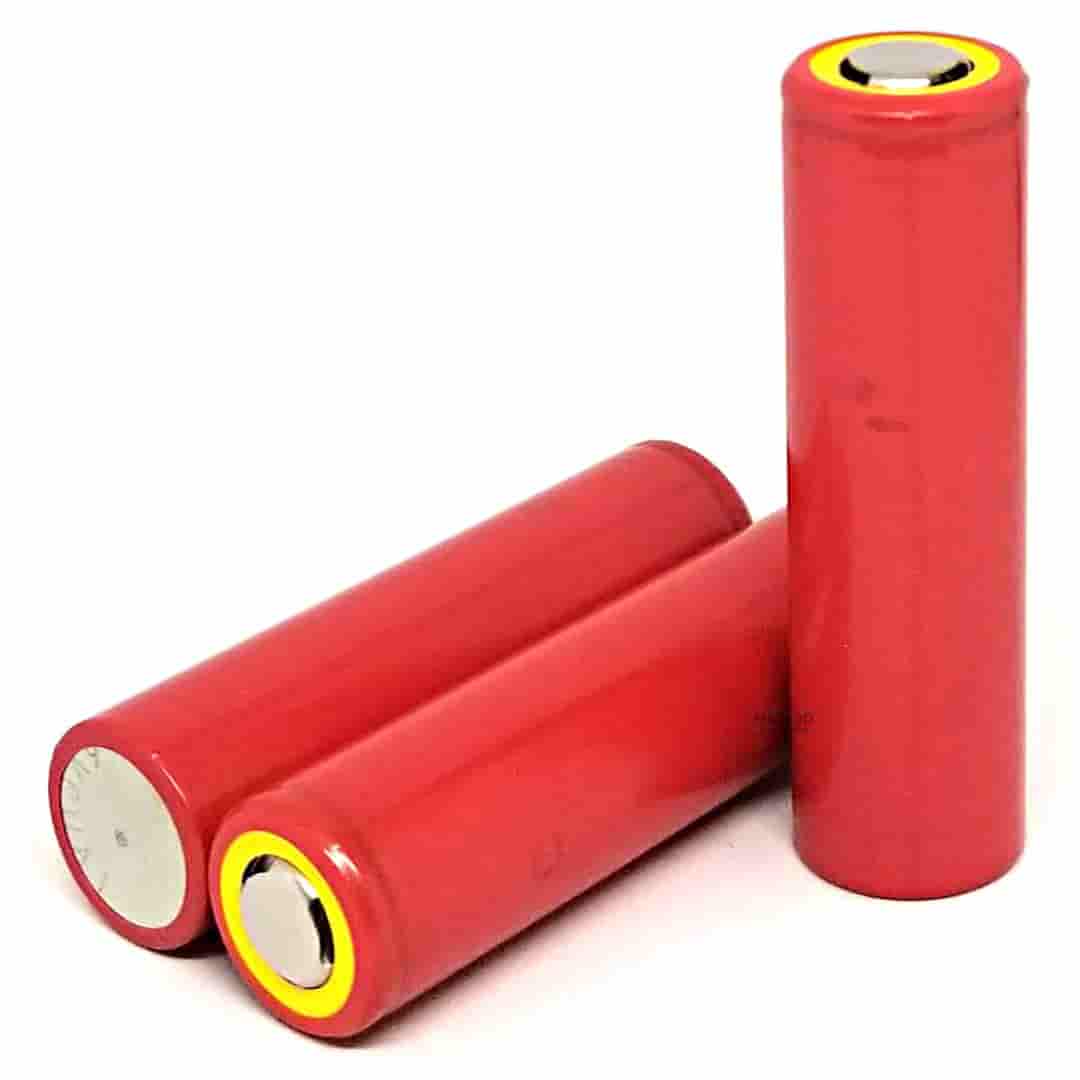

Sanyo UR18650NSX

Суммарная емкость АКБ Sanyo UR18650NSX составляет 2600 mAh.

Данная модель — это промышленный высокотоковый литиевый аккумулятор, который способен выдерживать ток разряда до 20 А постоянной нагрузки, а также до 30 А при кратковременной.

Sanyo UR18650NSX будет оптимальным для электронных сигарет и прочих устройств, которые от АКБ требуют достаточно большую токоотдачу.

LG 18650HG2

Этот аккумулятор достаточно известный. Как собственникам шуруповертов, так и владельцам мощных фонариков.

А также вейперам. Ведь LG HG2 – это стабильное и надежное изделие, которое при своем номинальном объеме в 3000 мА*ч может давать постоянный ток в 20 ампер.

Наибольший ток заряда – 4 А, но его можно применять исключительно при качественном охлаждении, поскольку батареи в данном режиме достаточно сильно греются. Возможный максимум при полном отсутствии специального охлаждения составляет 1,5 А.

Цикловая живучесть АКБ по паспорту – триста циклов заряда и разряда при снижении общего объема не больше чем на треть от номинала. В реальности же их можно эксплуатировать даже больше. Что проверено не одним пользователем.

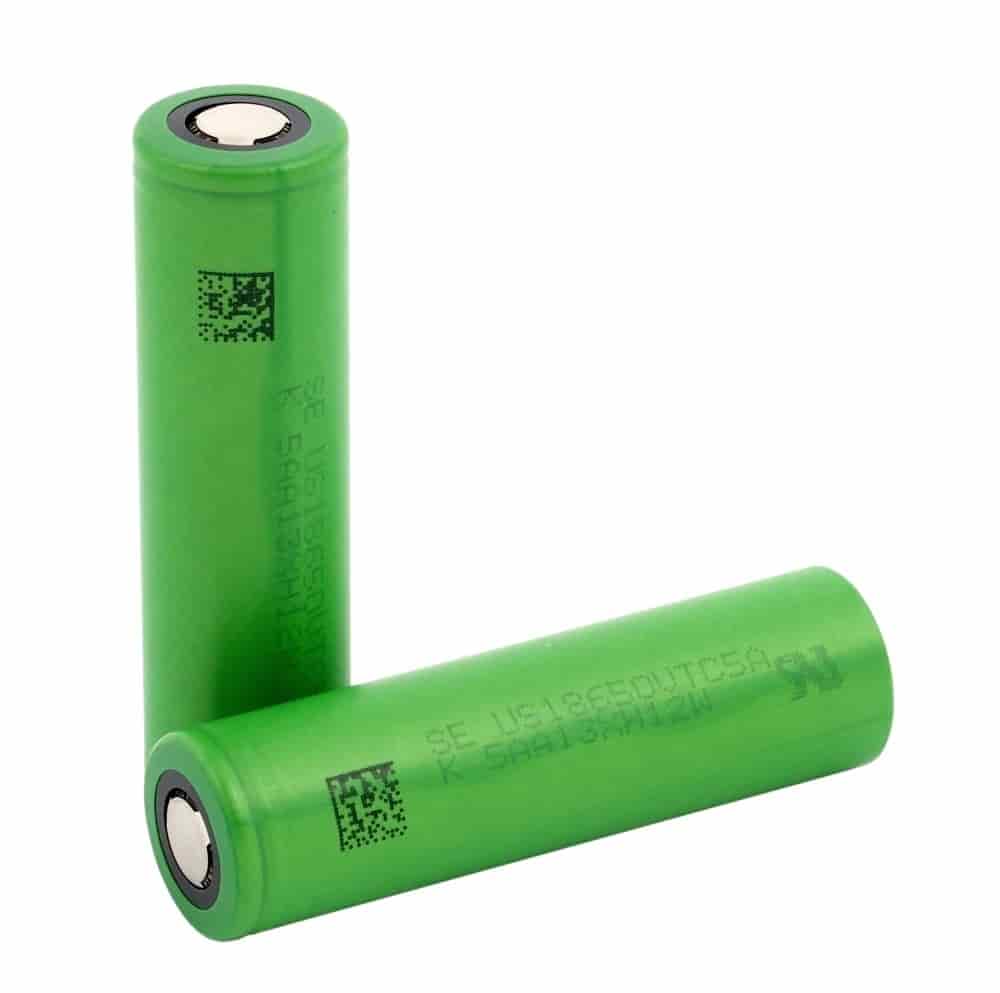

Murata VTC5

Аккумулятор Murata VTC5 — это достаточно популярная модель, которая, как правило, применяется для вейпа и в прочих устройствах, где необходимо использование высокотоковых li-ion АКБ 18650, в частности, сильных шуруповертах на батареях.

У аккумуляторов Murata VTC5 достаточно долговременная токоотдача до 30 А и кратковременная до 100 А. Суммарный объем данного изделия — 2500mAh.

Необходимо отметить, что компания Murata купила производство у корпорации Sony в 2017 году. Правда до недавнего времени li-ion АКБ серии VTC все еще производились под маркой всем известной Sony.

Лишь с начала 2018 года эти батареи стали изготовляться под маркой Murata. Название изготовителя наконец-то появилось в официальной маркировке продукции.

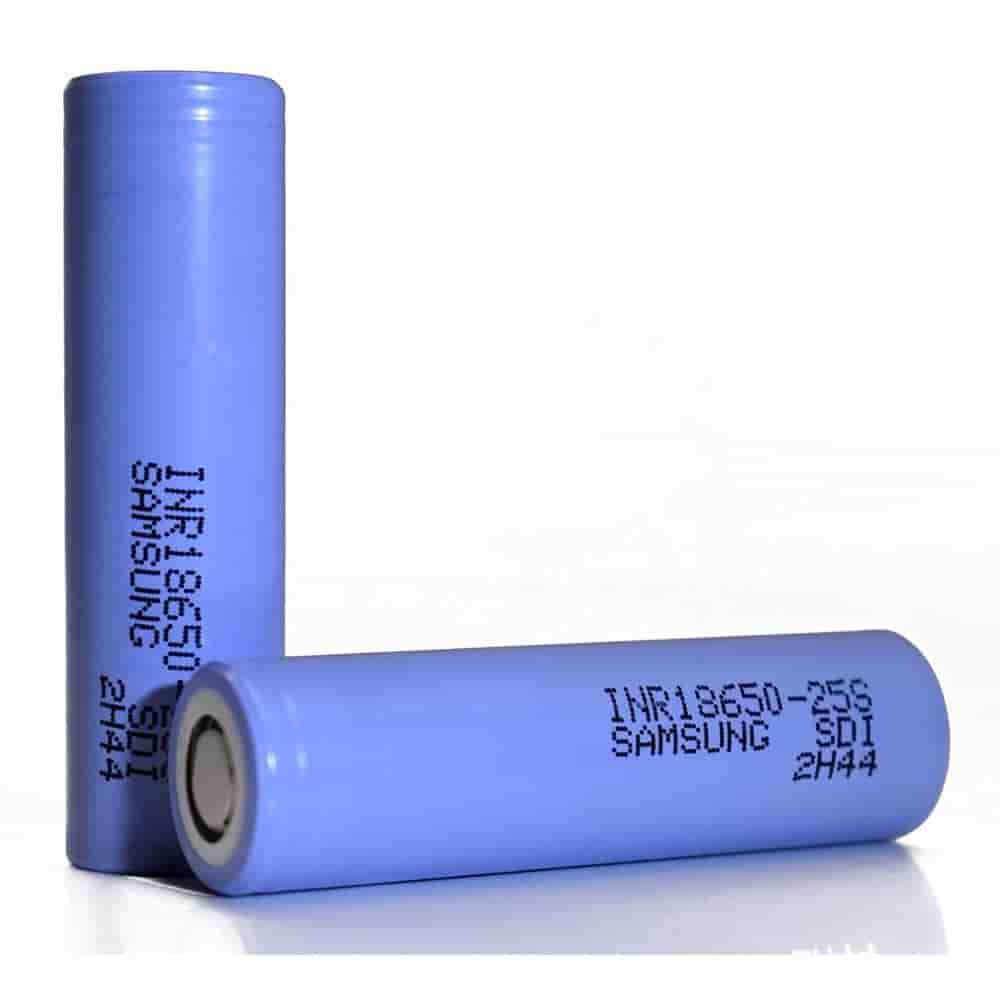

Samsung INR18650-25S

Общая емкость АКБ Samsung INR18650-25S — стандартные 2500mAh. Это один из наиболее высокотоковых АКБ. Наиболее допустимый ток здесь 35 А и 25 А без специального контроля общей температуры.

Это изделие намного лучше аккумуляторов INR18650-25R по самым разным параметрам. По своим параметрам Samsung INR18650-25S крайне схож на АКБ Murata VTC5A.

Этот продукт отлично подходит для применения в высокотоковых электрических приборах — различный электроинструмент, а также пылесосы.

Зарядка аккумуляторов в отдельном устройстве

Большинство электронных плат, установленных в моды электронных сигарет с мощностью 150 Ватт и более, не способны справиться с зарядкой аккумуляторов внутри устройства, так как зарядка двух или трех батарей 18650 может перегреть и сжечь плату. Поэтому, даже при наличии в таком электронном моде разъема micro-USB, заряжать его аккумуляторы нужно во внешнем зарядном устройстве. Некоторые производители специально вносят в инструкцию пункт, гласящий «Разъем micro-USB предназначен исключительно для обновления ПО»

Внешние устройства для перезарядки аккумуляторов как правило работают «от розетки», поскольку им требуется большее напряжение, чтобы заряжать сразу несколько аккумуляторов типоразмера 18650. В таких зарядных станциях устанавливается специальная электроника, полностью контролирующая процесс и делающая его максимально качественным.

Одни из наиболее известных производителей, выпускающих надежные и качественные зарядные устройства, являются компании NItecore и Efest. Выпущенные ими зарядники отвечают всем необходимым стандартам и прекрасно справляются со своей работой. На сегодняшний день самым популярным среди них является:

Зарядное устройство Efest LUC V4 – универсальная станция для питания аккумуляторных батарей разных типоразмеров. Вы можете одновременно устанавливать аккумуляторы разного типа. Гаджет оборудован всевозможными защитами, предотвращающими неприятные ситуации при зарядке АКБ. ЗУ имеет компактные размеры, поэтому не займет много места в вашей сумке или на рабочем столе.

  • Внешнее зарядное устройство, оборудованное необходимой электроникой, осуществляет перезарядку максимально правильно, увеличивая срок службы батарей.
  • Заряжаемые внешне аккумуляторы имеют одинаковый вольтаж, что обеспечивает лучшую производительность.
  • Если у вас больше одного комплекта батарей к девайсу, можно зарядить аккумуляторы «про запас».
  • Такой способ зарядки требует наличия розетки, что не всегда удобно.
  • Устройства имеют относительно крупные размеры и носить их с собой действительно неудобно.

Достоинства и недостатки

Будучи одними из самых передовых элементов питания, которые представлены на рынке, 18650-элементы не лишены типичных для всех литий-ионных источников недостатков. Но при этом, они наследуют и позитивные характеристики.

Достоинства:

  1. Величина саморазряда в состоянии покоя незначительная. По сравнению с более старыми решениями, может храниться на складе с 80% уровнем заряда очень долго.
  2. Значительно большая ёмкость и рабочие напряжения, которые они способны выдавать.
  3. Сведённое до минимума влияние недостаточного заряда и полного разряда. Чтобы пользоваться полностью исчерпавшим свою ёмкость аккумулятором, не требуется делать «поджигание», пропуская через контакты дежурный ток с заданными параметрами.
  4. Значительно меньшие размеры и масса. Позитивным эффектом этого пункта можно считать возрастающую автономность устройства.

Из минусов можно выделить:

  1. Повышенные требования к условиям хранения. Требуется точно соблюдать температуру, влажность и уровень заряда для избежания сильной изнашиваемости.
  2. Деградация показателей. Не реализованные продавцом элементы могут просто не запустится после покупки.
  3. Высокое влияние повышенной температуры. Из-за высокого содержания щелочного металла внутри может воспламениться после лёгких механических повреждений.
  4. Нежелательность избыточного уровня заряда. Оставлять 18650 batteries на ночь для более сильной заполненности не рекомендуется, так как этот процесс ускоряет изнашиваемость.

При невысокой цене на некоторые модели большинство пользователей мирится с тем, что эти элементы нужно эксплуатировать с повышенной осторожностью. Хранить их придётся в специальных условиях, подзаряжая 1 раз в 500−600 часов

Теория

Для последовательного соединения аккумуляторов, обычно к плюсу электрической схемы подключают положительную клемму первого последовательное соединение аккумуляторов аккумулятора. К его отрицательной клемме подключают положительную клемму второго аккумулятора и т.д. Отрицательную клемму последнего аккумулятора подключают к минусу блока. Получившаяся при последовательном соединении аккумуляторная батарея имеет ту же емкость, что и у одиночного аккумулятора, а напряжение такой батареи равно сумме напряжений входящих в нее аккумуляторов. Значит если аккумуляторы имеют одинаковые напряжения, то напряжение батареи равно напряжению одного аккумулятора, умноженному на количество аккумуляторов в аккумуляторной батарее.

Энергия, накопленная в АКБ, равна сумме энергий отдельных аккумуляторов (произведению энергий отдельных аккумуляторов, если аккумуляторы одинаковые), независимо от того, как соединены аккумуляторы — параллельно или последовательно.

Литий-ионные батареи просто подключить к БП нельзя — нужно выравнивание зарядных токов на каждом элементе (банке). Балансировку проводят при зарядке аккумулятора, когда энергии много и её можно сильно не экономить и поэтому без особых потерь можно воспользоваться пассивным рассеиванием «лишнего» электричества.

Никель-кадмиевые АКБ не требуют дополнительных систем, поскольку каждое звено при достижении его максимального напряжения заряда перестает принимать энергию. Признаки полного заряда Ni-Cd — это увеличение напряжения до определенного значения, а затем его падение на несколько десятков милливольт, и повышение температуры — так что лишняя энергия сразу превращается в тепло.

У литиевых аккумуляторов наоборот. Разрядка до низких напряжений вызывает деградацию химии и необратимое повреждение элемнта, с ростом внутреннего сопротивления. В общем они не защищены от перезаряда, и можно потратить много лишней энергии, резко сокращая тем самым время их службы.

Как заряжать аккумулятор, правила

Литий-ионные аккумуляторы похожи на людей тем, что они не ведут себя одинаково и работают лучше всего при температурах, которые не являются ни слишком жаркими, ни холодными.

Эти батареи работают лучше при высоких температурах, чем при низких, так как тепло снижает внутреннее сопротивление и ускоряет химическую реакцию внутри батареи. Побочным эффектом этого процесса является то, что он создает нагрузку на батарею, что может привести к сокращению срока службы в жарких условиях в течение продолжительных периодов.

С другой стороны, низкие температуры увеличивают внутреннее сопротивление, что увеличивает нагрузку на аккумулятор и сокращает его емкость. Батареи, которые обеспечивают 100% -ную емкость при 27 ° C, обычно уменьшаются на 50% при -18 ° C и так далее.

Li ion аккумуляторы как правильно заряжать?

Не разряжать полностью

Несоблюдение этих советов и инструкций может привести к повреждению аккумулятора до такой степени, что он станет непригодным для использования. Вы также можете поставить под угрозу свою безопасность и безопасность других людей, если батарея не используется должным образом. В сочетании с несовпадающим зарядным устройством может произойти перегрев или перезарядка, и существует риск возгорания.

Полная разрядка производится не чаще раза в 3 месяца

Как правильно заряжать литий ионные аккумуляторы?

Зарядка ионно-литиевых батарей очень отличается от зарядки никель-кадмиевых или никель-металлогидридных батарей.

Различия заключаются в том, что литий-ионные аккумуляторы имеют более высокое напряжение на элемент. Они также требуют гораздо более жестких допусков на напряжение при обнаружении полной зарядки, а после полной зарядки они не допускают или требуют подзарядки

Особенно важно иметь возможность точно определять состояние полной зарядки, поскольку литий-ионные аккумуляторы не допускают перезарядки

Хранение с небольшим зарядом

Большинство литий-ионных аккумуляторов, ориентированных на потребителя, заряжаются до напряжения 4,2 В на элемент, и это допускает отклонение около ± 50 мВ на элемент. Зарядка сверх этого вызывает напряжение в элементе и приводит к окислению, что сокращает срок службы и производительность. Это также может вызвать проблемы с безопасностью.

Заряжать только оригинальной зарядкой

Зарядку литий-ионных аккумуляторов можно разделить на два основных этапа:

  • Заряд постоянного тока: на первой стадии зарядки литий-ионного аккумулятора или элемента тока заряда контролируется. Как правило, это составляет от 0,5 до 1,0 С. (Примечание: для батареи емкостью 2000 мАч скорость зарядки будет равна 2000 мА для скорости зарядки С). Для потребительских элементов LCO и батарей рекомендуется скорость зарядки не более 0,8 ° C.На этом этапе напряжение на ионно-литиевом элементе увеличивается для заряда постоянного тока. Время зарядки может быть около часа для этой стадии.
  • Заряд насыщения: Через некоторое время напряжение достигает пика в 4,2 В для элемента LCO. В этот момент элемент или батарея должны войти во вторую стадию зарядки, известную как заряд насыщения. Поддерживается постоянное напряжение 4,2 В, и ток будет постоянно падать. Конец цикла зарядки достигается, когда ток падает примерно до 10% от номинального тока. Время зарядки может быть около двух часов для этой стадии в зависимости от типа элемента и производителя и т. Д.

Эффективность заряда, то есть величина заряда, удерживаемого батареей или элементом, относительно количества заряда, поступающего в элемент, является высокой. Эффективность зарядки составляет от 95 до 99%. Это отражает относительно низкие уровни повышения температуры клеток.

Не перегревать аккумулятор при зарядке

Есть моменты, когда вы не можете использовать аккумулятор в течение длительного периода времени. Вот советы по поддержанию максимальной емкости батареи для длительного хранения.

Как зарядить аккумулятор 18650


Вариант зарядки аккумулятора 18650.

Чтобы зарядить аккумуляторы, нужно приобрести зарядное устройство. Оно бывает как на одну ячейку, так и на несколько. В последнем случае можно одновременно заряжать несколько батареек. На зарядном устройстве отображаются параметры и процент зарядки. Зарядка первоначально происходит при минимальном значении тока, затем ток возрастает до значений, равных половине или целому значению емкости, выраженной в амперах. Норма напряжения при полной зарядке аккумулятора указана в технических характеристиках.

Как зарядить без зарядного устройства

Второй конец зарядника подключается к специальному разъему на ноутбуке или стационарном компьютере, существующем для зарядки внешних устройств, т.е. к тому же разъему, от которого заряжается смартфон. Время зарядки не должно превышать 3 часов, так как может произойти перезаряд и нагрев батарейки (если это незащищенный аккумулятор).

Зарядное устройство для батареек

Есть много модификаций зарядников – от самых простых, с одной ячейкой, до самых сложных, “умных”, у которых есть реле для отключения, индикаторы заряда и т.п. При выборе необходимо исходить не только из соображений бюджета, но и их технических характеристик, вариантов использования.

Что делать, если 18650 не заряжается

Все проверить:

  1. Срок использования. Возможно, что он уже истек и батарейка пришла в негодность.
  2. Качество контакта между устройством для заряда и полюсами батареи. Окисл, ржавчина и т.п. – могут быть причиной отсутствия заряда.
  3. Измерить тестером напряжение. Его минимальное значение должно равняться 2,4 В и выше. Если аккумулятор разрядился ниже этой величины, то восстановить батарею невозможно. Это может быть, если аккумулятор давно не заряжали. Нужно делать это регулярно.
  4. Если устройство заряжали уже много раз (больше, чем позволяют технические характеристики), это тоже может быть причиной такого явления.

Как зарядить аккумулятор 18650 зарядкой от телефона

С помощью зарядного устройства от смартфона можно произвести заряд батареи. Для этого нужно иметь батарейку с разъемом для подключения зарядника, либо особую плату заряда, имеющуюся в продаже. В последнем случае припаивают провода, соблюдая полярность, к плате и заряжаемой батарее и подключают зарядку к разъему, который находится на плате.

Как сделать зарядник для батареек

Для того чтобы самим сделать заряжающее устройство, необходимо использовать любой источник питания, который создаст ток 0,5-1 А при напряжении 3-4,2 В. Чтобы с нуля собрать подобную схему, нужно обладать некоторыми знаниями в электротехнике, поэтому проще использовать готовые зарядные устройства для аккумуляторов либо использовать зарядку от смартфона.

Аккумуляторы 18650 и их сварка

Аккумулятор типа 18650 можно справедливо назвать универсальным, применяемым в большинстве бытовых приборов. Он принадлежит к литий-ионному виду. В связи с их популярностью большое значение имеет такой вид работ, как точечная сварка для аккумуляторов 18650 своими руками. Технические параметры заложены в самом названии такого вида аккумуляторов: первые две цифры «18» означают диаметр батарейки, а следующие «65» — ее длину. Габариты указаны в миллиметрах. Последняя цифра свидетельствует о цилиндрической форме аккумулятора.

В зависимости от химических показателей различается несколько видов аккумуляторов 186560, но их всех можно отнести к литий-ионным. Наибольшую емкость имеют литий-кобальтовые аккумуляторы. Литий-кобальтовые аккумуляторы нельзя применять в тех приборах, которые во время эксплуатации начнут оказывать на них сильную нагрузку. Иначе они за короткое время выйдут из строя, и для ремонта понадобится точечная сварка для аккумуляторов 18650.

Лучшими аккумуляторами такого типа считаются литий-марганцевые. Они отличаются стабильностью при эксплуатации и долгим сроком службы, поэтому весьма востребованы среди пользователей. К наиболее безопасным видам относятся литий-железо-фосфатные.

Их относительная безопасность объясняется тем, что входящий в состав железо-фосфатный катод нетоксичен и устойчив к воздействию высоких температур. Однако, при сильных повреждениях корпуса они могут взорваться или воспламениться и тогда понадобится сварка аккумуляторов 18650, которая исправит эту ситуацию.

Аппарат для сварки аккумуляторов 18650 не является слишком сложным и вполне может быть изготовлен самостоятельно в домашних условиях. Для того, чтобы аккумуляторы реже выходили из строя, необходима их правильная зарядка, которую надо осуществлять согласно имеющейся технологии. Для этого следует воспользоваться специальным зарядным устройством. Оно может быть независимым или работать только при подключении в электросеть.

Для зарядки аккумулятора понадобится порядка трех часов. На скорость зарядки влияет сила тока. Ее оптимальное значение 0,5-1 Ампер. После окончания зарядки произойдет самостоятельное отключение батарейки от зарядного устройства, что гарантирует отсутствие перегрева аккумулятора и его порчи.

Сварка аккумуляторов 18650 своими руками предполагает прохождение таких этапов:

  1. Батарею установить на ровную поверхность.
  2. На поверхности аккумуляторов положить небольшую пластинку, предназначенную для того, чтобы соединить несколько емкостей в одно целое.
  3. После подачи тока на электроды пластина будет приварена к батарее.

Точечная сварка своими руками 18650 должна осуществляться медными электродами, соединенными параллельно. Такая самодельная точечная сварка для аккумуляторов 18650 является отличной заменой обычной пайке, при которой происходит перегревание элементов. Мгновенный импульсный разряд соединит детали крепко, но без их перегрева. Указанным способом представляется возможным наладить работу, как строительных инструментов типа шуруповерта, так и компьютерной техники.

Схема точечной сварки для аккумуляторов:

Аппарат для сварки аккумуляторов 18650 несложно собрать самостоятельно. После его сборки перед тем, как начать работать, следует провести испытание на работоспособность. Делается это в следующей последовательности:

  1. На горизонтальной поверхности установить несколько штук отработанных аккумуляторов. В дальнейшем потребуется соединить их в один блок. Для фиксации можно обмотать их скотчем.
  2. Поместить соединительную пластину на верхние поверхности аккумуляторов. Пластина должна располагаться равномерно и симметрично.
  3. Прижать к сооружению электроды.
  4. Включить ток и убедиться в том, сварка происходит должным образом.
  5. Сделать несколько соединительных точек.
  6. Отключить ток.
  7. Убедиться в надежности полученного соединения, попробовав разорвать его.

Если проверка прошла успешно, то можно приступать к работе.

Внешние аккумуляторы

Внешние аккумуляторы для вейпов ничем не отличаются от аккумуляторов, которые вы используете для другой техники. Чаще всего моды предназначены для использования с аккумуляторами типа 18650.

Самое важное, с чем нужно определиться в первую очередь перед использованием сменного аккумулятора — найти у него плюсовой и отрицательный контакты. Впрочем, это так же важно, как и просто: отрицательная клемма всегда плоская, в то время как положительная чуть приподнята или представляет собой выступающий бугорок

Казалось бы, устройства со встроенными аккумуляторами так просты в использовании: их не нужно разбирать, чтобы зарядить, не надо ломать голову, какую батарейку к сигарете подобрать и не ошибиться. Так зачем же производители решили все усложнить? Почему вейпы с невстроенными батареями пришли на смену встроенным, а не наоборот? Оказывается, у модов с внешними аккумуляторами есть несколько преимуществ, имеющих больше значение для вейперов.

Характеристики батарейки 18650

Один из самых распространенных типов АКБ, применяемых в быту для обеспечения работы ноутбуков, электроинструмента, светодиодных фонарей – аккумулятор 18650:

  • первые две цифры (18 мм) – диаметр;
  • вторые (65 мм) – длина;
  • третья цифра (0) – цилиндр.

По внешнему виду литий-ионный аккумулятор 18650 напоминает привычную всем «пальчиковую» батарейку, незначительно превышая ее в размерах.

Технические характеристики аккумулятора зависят от типа электролита, материала катода и находятся в пределах величин:

  • напряжение – номинальное 3,6-3,7 V, возможен разброс от 2,5 V до 4,2 V;
  • максимальный разрядный ток – 10-35 A;
  • емкость – 1100-3600 mAh.
