Антенна для модема yota: подключаем и радуемся

Устройства MIMO

Технологии MIMO предполагают применение различных типов оборудования для входящего и исходящего сигналов. Благодаря данной технологии обеспечивается пропускная способность и улучшается скорость соединения. В целом качество связи становится гораздо лучше. Усиление антенны, которая применяется в такой технологии, сравнительно маленькое – до 20 Дб. Но благодаря применению двухканальной передачи и приема информации, этого вполне хватает, чтобы обеспечивать соединение. Если уровень сигнала снаружи помещения хороший, то можно подключить 4g LTE модем посредством бесконтактного адаптера.

Устройства, которые поддерживают технологию Multiple Input Multiple Output, характеризуются более полным использованием пропускного потенциала. Это достигается благодаря тому, что устройство по функциям разделяется на принимающую и передающую части. МИМО усилитель способен обеспечивать вдвое лучший скоростной показатель. Сегодня такие антенны представляются лучшим решением проблемы слабого сигнала за городом или в частном секторе.

Как усилить сигнал Йота

Выделяется несколько способов, как усилить сигнал модема Yota — с помощью уже готового оборудования или с применением подручных средств. Второй вариант позволяет сэкономить деньги, но не гарантирует результат. Ниже рассмотрим, каждый из способов подробнее.

Установка внешней антенны-усилителя

Если вы проживаете далеко от базовой станции оператора, лучший способ усиления сигнала Yota — покупка специального усилителя. Он устанавливается в месте плохого приема, а само устройство уже готово к эксплуатации. Внешние антенны имеют большую мощность, чем девайсы, работающие внутри помещений.

Один из вариантов — купить MIMO-антенну HiTE Grid с КУ 2×24 dBi, в которой уж встроен модем. При этом не нужно ломать голову с покупкой дорогих СВЧ кабелей и не переживать о потере сигнала в разъемах / кабелях. С таким девайсом можно усилить сигнал модема Yota даже там, где он раньше был очень слабым или вообще не доходил. Такое решение лучше всего подходит для дома и дачи, где можно без проблем установить антенну.

Использование Вай-Фай повторителя

Следующий метод, как улучшить сигнал модема Yota — воспользоваться дополнительным маршрутизатором. Суть метода состоит в продлении сети

Важно понимать, что в таких устройствах предусмотрено несколько каналов, в которых физические / функциональные особенности могут различаться. Для внесения изменений нужно войти в настройки и выбрать другой канал, чтобы усилить сигнал на модеме Yota

Для надежности можно попробовать несколько разных вариантов и выбрать лучший.

Самостоятельное создание антенны

В решении вопроса, как усилить сигнал 4G модема Yota, можно пойти и более экономным путем — создать антенну самостоятельно. Для этого можно использовать разные подручные материалы: алюминий, фольгу, металлические решетки и другое. При этом собрать устройство и подключить его дома / на даче не составит труда. Ниже рассмотрим несколько популярных методов.

Способ №1

Первый вариант, как усилить сигнал Yota LTE своими руками — использовать для этого пивную банку. Несмотря на простоту схемы, такой вариант пользуется большим спросом и позволяет улучшить качество связи. Для достижения результата сделайте следующие шаги:

1. Рассчитайте параметры для баночной антенны.
2. Определите расположение вышки оператора.
3. Найдите на карте точное расположение своего дома / квартиры.
4. Вычислите азимут направления на нужную вышку.
5. Придайте банке нужное направление с помощью компаса.

Чтобы усилить слабый сигнал Yota, рекомендуется разместить банку возле окна.

Способ №2

Второй метод подразумевает применение решетки, позволяющей усилить передачу от Yota и получить лучшую связь с Интернетом. Алгоритм такой:

1. Найдите металлическую решетку подходящего размера.
2. Зафиксируйте ее в точке, где наблюдаются наилучшее качество связи.
3. Направьте изделие в сторону вышки оператора Yota.

При установке модема на улице примите меры, чтобы защитить его от действия негативных факторов.

Способ №3

Простой метод, позволяющий усилить принимаемый сигнал роутером Йота — изготовление устройства из фольги. Возьмите кусок этого материала, сделайте из него цилиндр и прикрепите к модему. После этого проверьте, удалось ли добиться результата. При этом пробуйте менять направление и проверяйте результат.

Способ №4

Как вариант, сделайте псевдосателлит, чтобы усилить качество связи с Yota. Для этого пройдите следующие шаги:

1. Подготовьте дуршлаг, фольгу, металлическую решетку, USB-удлинитель и пару винтов.
2. Сделайте отверстия в металлической посуде.
3. Подложите фольгу и зафиксируйте ее с помощью USB-провода.
4. Установите самодельный девайс в то месте, где наблюдается наиболее слабый сигнал.

Способ №5

Существует еще один вариант, как усилить сигнал Yota Many на территории со слабым покрытием. Сделайте следующее:

1. Купите роутер D-Link DIR 320 и запрограммируйте его официальным ПО.
2. Сделайте бочку или какую-то емкость для этого маршрутизатора.
3. Зафиксируйте эту тару на высокой мачте.
4. Подключитесь, настройте данные и проверьте результат.

Оптимальная высота около 8 метров. При этом удается усилить сигнал Yota почти в два раза (иногда больше).

Другие методы

В завершение приведем и другие методы, позволяющие добиться результата:

1. Попробуйте перенесите модем ближе к окну.
2. Используйте более короткий удлинитель.
3. Попробуйте переместить роутер в другую комнату или этаж.

Типичный список поставки

В большинстве случаев после покупки такого коммуникационного оборудования каждый владелец получает в свое распоряжение такие компоненты:

1. Специализированную антенну.
2. Модем с коммуникационным разъемом CRC9.
3. Гарантийный талон, который действителен с момента приобретения данного комплекта 12 месяцев.
4. Руководство по эксплуатации, в котором описаны технические характеристики коммуникационной системы и алгоритм того, как установить антенну Yota.

В ранее приведенном списке отсутствует диск с прикладным софтом и драйверами по той причине, что эта информация записана на интегрированном внутри модема чипе памяти. Также на нем можно найти еще и документацию на сетевую систему в электронном исполнении.

Модернизация антенны, пайка

Необходимый материал и инструмент

Для самостоятельной сборки антенны необходимы следующие инструменты:

• Паяльник мощностью 40-60 Вт;
• Дрель или шуруповерт;
• Набор головок или гаечных ключей;
• Ножницы по металлу.

Из материалов для такой работы потребуются:

• Припой;
• Канифоль;
• Банка, миска, старая кастрюля;
• Медный провод;
• Лист текстолита.

Антенна для Еты с применением банки из алюминия

Простая и достаточно эффективная антенна для yota своими руками изготавливается из алюминиевой банки следующим образом:

• При помощи ножниц по металлу у банки удаляют верхнюю часть;
• Отступив 2-3 см от донца, делают овальное отверстие;
• В отверстия вставляют модем и подключают его в компьютер при помощи USB кабеля.

Баночная 4 G антенна

Подобные устройства, несмотря на свою простоту, способны усиливать сигнал до 15-20 мегабит в секунду.

Псевдосателлит

Для изготовления псевдосателлита понадобится отражатель из старой посуды: старой миски или небольшой кастрюли. В ободе около верха вырезают отверстие, в которое затем вставляют роутер, защищая его от попадания влаги при помощи скотча, изоленты или полиэтиленовой трубки.

Устанавливать подобную конструкцию на стену или деревянную опору надо, соединяя с находящимся внутри компьютером при помощи USB удлинителя.

Антенна Харченко (двойной квадрат)

Такая антенна 4g изготавливается следующим образом:

1. Из медного провода толщиной 3 мм при помощи плоскогубцев выгибают состоящую из двух соединенных одной вершиной квадратов конструкцию, чем-то напоминающую восьмерку (так называемый двойной квадрат);
2. Таких конструкций делают 2, размещая их затем на листе текстолита перпендикулярно друг другу: одну вертикально, одну – горизонтально;
3. Экран и центральную жилу коаксиального кабеля подключают к концам медного провода в каждой из таких конструкций (рамочных контуров).

Двойной квадрат

Использование отражателя сигнала

В качестве отражателя сигнала в самодельной антенне для роутера yota используют:

• Металлические пластины;
• Жестяные банки;
• Алюминиевые миски или кастрюли;
• Покрытые металлической фольгой листы текстолита;
• Сетчатые отражатели от старых польских антенн.

На заметку. Несмотря на свою «ажурность» и небольшую площадь, именно отражатели старых «полек» являются самыми эффективными – при их использовании усиление сигнала антенны беспроводного модема провайдера yota будет близким к максимальному.

Таким образом, 4g антенна для модема от YOTA – это очень хорошее техническое решение проблемы слабого сигнала. Заводская или самодельная она сделает интернет более быстрым и удобным даже на максимальном отдалении от вышки лте (базовой станции).

https://www.youtube.com/watch?v=bYAdMEzOTns

Простая технология

Антенна для интернета на дачу от компании «Йота» подбирается в зависимости от особенности территории. Если ли там застройки? Какое расстояние до базовой станции? Эти внешние факторы учитываются при выборе оборудования. В свою очередь, задача «Йота» как раз сводится к обеспечению высокого формата связи в самых труднодоступных местах. Усилитель сигнала Yota также используется и для мобильного интернета. Преимущества налицо: цена дополнительного оборудования для модема относительно небольшая, но оно при соблюдении условий правильной эксплуатации долго прослужит. К тому же на любом устройстве, будь то компьютер или телефон вы имеете возможность беспрепятственно выходить в сеть.

Купить усилитель интернет сигнала актуально не только для частного дома в сельской местности или дачи. Необходимость может возникнуть и в городской черте. Например, в торговых центрах, офисных, подвальных складских помещениях, на строительных участках, окруженных «мертвыми» зонами приема. Yota везде придет на помощь. Усилитель приема интернет сигнала для роутера от нашей компании будет длительное время выполнять функции.

При установке оборудования необходимо кое-что знать:

1. Для роутера предусмотрены USB- порт или гнездо WAN – через них осуществляется подключение усилителя. Коммуникатором служит специальный кабель.
2. Наружные усиливающие антенны устанавливаются на высоте трех — пяти метров. Направляются на базовую станцию провайдера — так создаются комфортные условия для приема сигнала.
3. Антенна для усиления интернета Yota имеет качественный пользовательский интерфейс, подробную инструкцию с иллюстрациями. Ее необходимо изучить перед работами.

Современная усиливающая антенна «Йота», как правило, снабжается опцией автоматической настройки. Это упрощает работу.

Виды антенн и преимущества их использования

Оператор Yota гарантирует пользователям наличие высокоскоростного 4G-интернета. Именно оказание этой услуги является генеральной миссией компании. В качестве технического обеспечения фирма предлагает абонентам 4G-модемы, роутеры и антенны для Yota.

Каждый вид антенн обладает характерными свойствами и имеет ряд преимуществ в процессе использования. Ниже приводится общая классификация промышленных, то есть производящихся в потоковом режиме, антенн.

1. Панельная MIMO (то есть содержащая два усилителя в одном корпусе) 3G/4G-антенна направленная. Наиболее популярными в этой категории являются различные модели широкополосной двухполяризационной антенны Delta Station 3G/4G. Оснащена функцией автоматического перехода на 3G-сигнал в ситуации, когда отсутствует 4G. Некоторые модификации рассчитаны на работу в двух частотных диапазонах.
2. Параболическая. Такие модели дают максимальное усиление и идеальны для применения на значительных расстояниях от базы, а также в местах полного отсутствия сигнала. Единственным недостатком параболических антенн является их высокая цена.
3. Круговая всенаправленная. Основное преимущество таких изделий – их мобильность. Они просты в плане монтажа, обладают магнитной базой, установить их можно везде, где удобно, даже в машине. Мощность усиления устройство дает небольшую, потому применяют их преимущественно для того, чтобы добиться стабильности интернет-сигнала.
4. Комнатная антенна. Усиливает сигнал при подключении к принимающему устройству через USB-кабель.
5. Антенны со встроенным модемом или роутером Yota. Такие модели можно приобрести, если данное устройство еще не куплено отдельно. Для усиления сигнала уже имеющихся модема или роутера они не подходят.

Если оборудование для обеспечения доступа к интернету еще не куплено, а лишь рассматриваются возможные варианты, то приобретение универсального устройства – идеальное решение.

Антенны HiTE PRO для Yota

Эти 4G-антенны обладают встроенным модемом и поддерживают прием сигнала всех сотовых операторов. Для работы необходимо вставить в девайс надлежащую SIM-карту. Антенна HiTE PRO для Yota замещает комплект оснащения для усиления радиочастотного импульса.

Подобные системы считаются максимально эффективными, поскольку модем уже вмонтирован в антенну, и нет потери сигнала на переходниках и кабелях. Такая антенна для Yota способна увеличить скорость обмена трафиком в сети интернет в десять раз, при этом установить ее и настроить можно самостоятельно, без обращения к специалисту. Если отдельный модем уже имеется, потребность в нем исчезает.

Использование спутниковой тарелки

Чтобы усилить и стабилизировать интернет-сигнал, можно использовать телевизионную спутниковую тарелку. Ее желательно поместить в емкость из пластика и прикрепить к конвертеру. К компьютеру устройство подсоединяется через USB-кабель. Такое решение – особенно эффективно для использования в области, в поселках, в пригороде и других населенных пунктах, отдаленных от вышек.

Максимально хорошее усиление дает параболическая антенна с сетчатым отражателем, правда, найти такие в продаже достаточно сложно, поскольку их перестали выпускать из-за устаревших стандартов.

Эффективность усиления может быть различной в зависимости от габаритов тарелки. Для качественного соединения на дистанции до десяти километров от вышки хватит тарелки диаметром в один метр.

Как подключить внешнюю антенну к модему Yota

Внешняя антенна для усиления 4G-интернета от Yota устанавливается и настраивается несложно

Важно при этом придерживаться следующих правил:

• направить антенну ниже, чем при настройке на телевизионный спутник;
• отследить качество соединения с помощью компьютерной программы Yota;
• необходимо закрепить антенну в направлении точки лучшего приема сигнала;
• установить модем таким образом, чтобы USB-порт был с обратного от антенны конца;
• в случае постоянного прерывания сигнала конструкцию следует поднять выше.

Невозможно одновременное использование антенны для приема телесигнала и усиления интернета.

Прием и отправка информации в линиях беспроводной связи

Радиоволны при перемещении в пространстве наталкиваются на разные препятствия в виде домов, деревьев и других сооружений. Препятствия на пути могут отражать или поглощать волну, а также делать это частично. Иногда сигнал разбивается на несколько составных частей.

Отражение в процессе передачи приводит к тому, что появляются временные задержки. Кроме того, из-за всех этих взаимодействий до конечного потребителя доходит только часть отправленных от приемника волн. Поэтому одной из главных проблем беспроводных сетей является многолучевое распространение сигнала.

Для ее решения используются следующие технологии:

1. Разнесенный прием (Receive Diversity). Позволяет принимать сигнал сразу несколькими, а не одним устройством. Таким образом, непринятые одной антенной волны принимаются другой. Используется принцип одного выхода и нескольких входов, или SIMO (Single Input Multiple Output);
2. Разнесенная передача (Tx Diversity).Основана на том, что сигнал отправляется с нескольких антенн, а принимается одной, то есть множественный выход и одни вход, или MISO (Multiple Input Single Output), как панельная антенна 3G;
3. Пространственное уплотнение (Spatial Multiplexing).Разбивание выходного потока на несколько составляющих и прием через несколько устройств, или MIMO. Антенна получает сигнал, предназначенный и для других приемных устройств тоже. Используя матрицу передачи и всю полученную информацию, сигнал максимально восстанавливается.

Чтобы определить максимальную пропускную способность – С, используется формула:

С= M B log2(1 S/N), где:

• C – пропускная способность канала;
• M – количество независимых потоков данных;
• B – ширина канала;
• S/N – соотношение сигнал/шум.

Для сотовой связи 4G, а именно LTE MIMO, возможно использование 8Х8, что позволяет добиться скорости до 300 Мбит/сек. Даже на значительном удалении от станции сигнал будет устойчивым. Сегодня больше распространены MIMO 2Х2. Всегда для 4G количество каналов должно быть четным.

Зачем нужна внешняя антенна

Современный 3g модем отличается маленькими размерами и незначительным весом, его можно носить в кармане.

Это существенный плюс, но небольшие габариты накладывают ограничение на размеры внутренней антенны, как следствие, удовлетворительная работа устройства возможна только на небольшом удалении от базовой станции.

Из этого следует, что модем, отлично справляющийся со своими обязанностями в центре города, будет совершенно бесполезным, к примеру, на даче. Если припаять антенну к 3g модему, то можно улавливать даже совсем слабый сигнал, и таким образом решить проблему. Но для этого гаджет придется разобрать.

Популярные модели антенн

Чтобы подключить к модему выносную антенну Yota LTE, необходимо удостовериться, что на 4G-модеме имеются соответствующие разъёмы. Например, представленная в продаже в настоящий момент модель оснащается только встроенной антенной. Внешнюю к ней не подключить. Но выход из ситуации всё-таки есть – можно установить такой модем в фокусе параболической (спутниковой) или простой комнатной пассивной антенны. Для более профессиональных решений потребуются разъёмы.

Популярные модемы Йота с внешней антенной:

• Huawei E8372 – модель получила множество положительных оценок пользователей, стоимость составляет около 3000 рублей.
• Huawei E3372h – модем с двумя разъёмами для подключения внешней антенны. Цена в магазинах – около 2,5 тыс. рублей.
• ZTE MF832D – недорогой модем со входом для подключения внешней антенны. Стоимость – 2290, но по отзывам это не самый стабильный вариант.
• Интернет-центр Yota B315 – это не модем, а целый роутер с поддержкой уличных антенн.

Внешняя антенна Yota LTE значительно улучшит приём и обеспечит более-менее скоростной доступ в интернет. Но для некоторых абонентов монтаж может показаться довольно сложным процессом. Если у вас не хватает технических знаний, обратитесь к специализированным компаниям, занимающимся установкой антенного оборудования. Стоимость работ окажется высокой, но зато они смогут провести тесты и выяснить целесообразность монтажных работ.

Антенна Yota MiMo

Правильнее сказать, что это усилитель интернет-сигнала под названием РЭМО «LTE MiMo INDOOR». Для подключения модема вам не понадобятся кабели, для монтажа оборудования не нужны высокие столбы. Это комнатная штука, в которую нужно воткнуть модем и подключить к нему антенные разъёмы. Питание осуществляется через USB-кабель, коэффициент усиления варьируется в пределах 9-11 дБ. Стоимость устройства минимальная – всего 990 рублей. Но в сложных условиях приёма Yota усиление может оказаться недостаточным.

Штыревые антенны

Перед нами всепогодная внешняя антенна для интернета Йота секторного типа, устанавливается на стену или на мачту. Коэффициент усиления сигнала Yota составляет до 10 дБ. Устройство выполнено в прочном водонепроницаемом пластиковом корпусе. Специалисты утверждают, что комплектный кабель следует отправить в помойку и приобрести кабель другой марки, характеризующийся меньшим затуханием сигнала. Стоимость модели составляет около 1500 рублей.

Если вы подыскиваете внешнюю антенну MIMO 4G со встроенным модемом, обратите внимание на представленную модель. Правильнее сказать, что модем здесь не встроенный, а встраиваемый – снимаем крышку с водонепроницаемого блока, устанавливаем туда USB-модем Yota и закрываем блок. Коэффициент усиления составляет до 18 дБ, стоимость модели – около 7000 рублей

Коэффициент усиления составляет до 18 дБ, стоимость модели – около 7000 рублей.

HiTE PRO GRID SMA

Данная внешняя антенна является параболической, она обеспечивает мощный коэффициент усиления до 2х24 дБ. Антенна очень большая, но у неё отличная диаграмма направленности – есть шанс организовать приём интернета на даче при значительном удалении от базовых станций оператора. При этом она отличается более чем доступной ценой – около 9000 рублей. Обязательно присмотритесь к данной модели, если вы проживаете далеко от города и испытываете сложности с приёмом сигнала Yota.

Перед нами уличная антенна Yota 4G LTE стоимость всего 7,5 тыс. рублей. Она работает на двух частотах – 800 и 2600 Мгц, обеспечивая уверенный приём сигнала. Коэффициент усиления на частоте 800 Мгц составляет 2х14 дБ, на частоте 2600 Мгц – 2×21 дБ. Для работы изделия необходим модем Yota с разъёмами для внешней антенны (TS9 или CRC9). Установите модем в герметичный бокс, направьте устройство в сторону ближайших базовых станций и пробуйте выйти в интернет.

Уровень сигнала yota, усилить сигнал yota

Для того, чтобы проверить уровень сигнала Yota, необходимо ввести в адресной строке браузера на вашем компьютере адрес 10.0.0.1.

Предварительно подключите устройство YOTA к компьютеру и разместите его в зоне хорошего приёма.

В зависимости от типа устройства, вы увидите таблицу с основными характеристиками.

Давайте рассмотрим на примере мобильного роутера Yota Many

Давайте разберём, что из этих данных важно для того, чтобы понять какой мы имеем уровень сигнала Yota и насколько у нас слабый и хороший сигнал Yota

Устройство Yota Many

В этой табличке нас интересуют два параметра: SINR и RSRP.

Что же они означают?

RSRP — это и есть уровень (мощность) сигнала от базовой станции Yota.Чем ближе значение этого параметра к нулю, тем более мощный сигнал Yota принимает ваше устройство. В данном случае Yota Many

SINR же — это соотношение сигнал-шум.Если значение этого параметра 0 dB, значит уровень сигнала равен уровню шума, если же это значение положительное — то сигнал выше шума и будет качественный интернет.Соответственно, отрицательное значение — сигнал ниже шума и качественного интернета не будет.

Следовательно, чем выше значения параметров SINR и RSRP, тем лучше сигнал Yota

Слабый сигнал Yota легко усилить стационарным LTE репитером, а также установкой антенны LTE 4G и подключением её к раздающему WiFi роутеру

Для получения более подробных пояснений о том как усилить слабый сигнал Yota звоните нашим специалистам 7 495 97 999 97

Ознакомьтесь с нашей статьёй — как измерить уровень сигнала 3G/4G

Модернизация антенны, пайка

Необходимый материал и инструмент

Для самостоятельной сборки антенны необходимы следующие инструменты:

• Паяльник мощностью 40-60 Вт;
• Дрель или шуруповерт;
• Набор головок или гаечных ключей;
• Ножницы по металлу.

Из материалов для такой работы потребуются:

• Припой;
• Канифоль;
• Банка, миска, старая кастрюля;
• Медный провод;
• Лист текстолита.

Антенна для Еты с применением банки из алюминия

Простая и достаточно эффективная антенна для yota своими руками изготавливается из алюминиевой банки следующим образом:

• При помощи ножниц по металлу у банки удаляют верхнюю часть;
• Отступив 2-3 см от донца, делают овальное отверстие;
• В отверстия вставляют модем и подключают его в компьютер при помощи USB кабеля.

Баночная 4 G антенна

Подобные устройства, несмотря на свою простоту, способны усиливать сигнал до 15-20 мегабит в секунду.

Псевдосателлит

Для изготовления псевдосателлита понадобится отражатель из старой посуды: старой миски или небольшой кастрюли. В ободе около верха вырезают отверстие, в которое затем вставляют роутер, защищая его от попадания влаги при помощи скотча, изоленты или полиэтиленовой трубки.

Устанавливать подобную конструкцию на стену или деревянную опору надо, соединяя с находящимся внутри компьютером при помощи USB удлинителя.

Антенна Харченко (двойной квадрат)

Такая антенна 4g изготавливается следующим образом:

1. Из медного провода толщиной 3 мм при помощи плоскогубцев выгибают состоящую из двух соединенных одной вершиной квадратов конструкцию, чем-то напоминающую восьмерку (так называемый двойной квадрат);
2. Таких конструкций делают 2, размещая их затем на листе текстолита перпендикулярно друг другу: одну вертикально, одну – горизонтально;
3. Экран и центральную жилу коаксиального кабеля подключают к концам медного провода в каждой из таких конструкций (рамочных контуров).

Двойной квадрат

Использование отражателя сигнала

В качестве отражателя сигнала в самодельной антенне для роутера yota используют:

• Металлические пластины;
• Жестяные банки;
• Алюминиевые миски или кастрюли;
• Покрытые металлической фольгой листы текстолита;
• Сетчатые отражатели от старых польских антенн.

На заметку. Несмотря на свою «ажурность» и небольшую площадь, именно отражатели старых «полек» являются самыми эффективными – при их использовании усиление сигнала антенны беспроводного модема провайдера yota будет близким к максимальному.

Таким образом, 4g антенна для модема от YOTA – это очень хорошее техническое решение проблемы слабого сигнала. Заводская или самодельная она сделает интернет более быстрым и удобным даже на максимальном отдалении от вышки лте (базовой станции).

Виды внешних антенн по конструкции

В данном случае выделяют несколько возможных вариантов исполнения:

• Параболические;
• Штыревые;
• Секторные антенны для 4G интернета;
• Круговые всенаправленные;
• С волновым каналом;
• Панельные.

Обратите внимание! Каждая внешняя антенна для 4G модема отличается своими особенностями

Направленные антенны («Волновой канал»)

Характерная черта таких изделий — узкая диаграмма направленности. Главное назначение — получение, передача сигналов с сохранением одного направления. В зависимости от установки находится эффективность двух важных параметров:

• Излучение;
• Приём радиоволн.

Такой тип предполагает дополнительную настройку особой точности

Важно соблюдать наведение на нужную станцию. Только в этом случае действие устройства будет максимально эффективным. Так работают любые антенны для усиления сигнала 4G, LTE, 3G

Так работают любые антенны для усиления сигнала 4G, LTE, 3G.

Обратите внимание! Часто подобные конструкции ещё получают название лучевых. Другие названия:. Другие названия:

Другие названия:

• Яги-Уда;
• Ёлочка;
• Волновой канал. Другое название —у антенны МИМО для 4G модема с усилением.

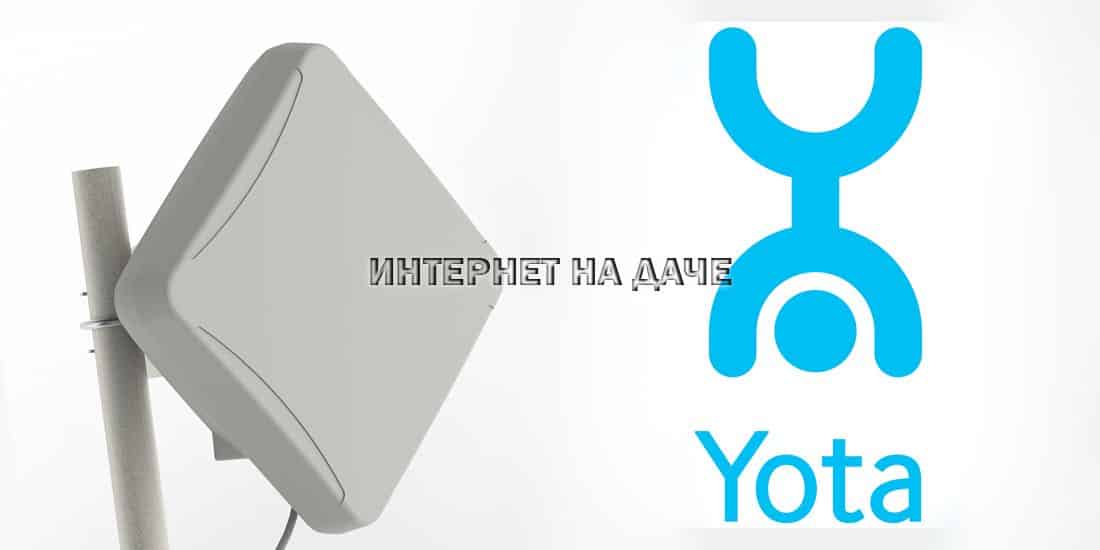

Панельные антенны

Для приёма и передачи радиосигнала такие устройства — одни из самых распространённых. Разновидность направленных моделей. Но диаграмма направленности у панельных больше, если сравнить с предыдущим типом. Благодаря чему процесс настройки по основным параметрам упрощается. Достаточно правильно развернуть устройство к базовым станциям для получения оптимального результата от использования антенны для усиления сигнала 4G.

Изделия отличаются тремя важными преимуществами:

• Широкополосность;
• Универсальность;
• Поддержка всех популярных форматов, связанных с передачей сигнала.

Комплект состоит из антенной решётки, которая сама по сути — диполи, расположенные друг под другом, в два столбца. Горизонтальное разнесение — так называется метод расположения частей конструкции в данном случае. В направлении к базовой станции качество сигнала постоянно улучшается при такой организации. Диполи могут располагаться по-разному, в зависимости от поляризации:

• X-образно в обоих столбцах;
• Горизонтально, с наклоном в 45 градусов;
• Вертикально.

Обратите внимание! Обрешётки у антенны усилителя 4G часто соединяют в единый корпус, выглядящий как плоская панель. За такую установку конструкция и получила название

Круговые всенаправленные антенны

Подходят для применения совместно со всеми действующими стандартами по передаче данных, голосовых сообщений. Поддерживаются любые современные технологии:

• LTE 2600;
• UMTS-2100;
• LTE 1800;
• GSM-1800;
• GSM-900.

От точной установки в направлении той или иной базовой станции в этом случае можно отказаться. Это всенаправленная разновидность. Но коэффициент усиления у них остаётся достаточно низким. Лишь в некоторых случаях он позволит повысить уровень сигнала, с неуверенного до устойчивого у антенны 4G LTE для USB модема.

Штыревые антенны

Разновидность круговых всенаправленных изделий. Несимметричная вибрационная система — основа для этих устройств. Она выполняется как жёсткий стержень, изготовленный из металла. Круглая форма стала отличительной чертой для диаграммы направленности излучения и приёма. При организации связи между мобильными объектами такой вариант построения весьма удобен. Сигнал приходит со всех направлений, тонкая настройка не требуется.

Секторные антенны

Обратите внимание! Применяются, когда развёртывают базовую станцию, для которой характерна обширная абонентская база. Изделия проектируются специально для операторских вышек, использующих секторную организацию. Основа — схема с фазированной решёткой, с формированием сектора на 60 градусов

Основа — схема с фазированной решёткой, с формированием сектора на 60 градусов.

Одной из главных черт конструкции остаётся замкнутость по постоянному току. Поэтому секторные варианты разрешено применять даже там, где складываются особо тяжёлые климатические условия. Необходимость в дополнительных средствах для гидрозащиты тогда отпадает. Направленные антенны 4G такими преимуществами похвастаться не могут.

Параболические антенны

Актуальный вариант, если вышка оператора находится достаточно далеко- на расстоянии до 20 километров и больше. Решение не получило широкое распространение по причине возникающих сложностей с монтажом, настройками.

Обратите внимание! Параболические мощные 4G антенны по конструкции бывают офсетными, прямофокусными

Возможности усилителя от «Йоты»

Представим важные характеристики усилителя сигнала Yota:

• Устройство может функционировать круглогодично. Диапазон его рабочих температур: от -35 °С до +60 °С.
• В комплект усилителя входит комнатный вай-фай роутер. С уличной антенной «Йота» он соединяется посредством специального экранизированного USB-кабеля (его длина — 7 метров). Немного расскажем о нем. Такой кабель исключает потери сигнала по высоким частотам. В результате модем начинает полностью отдавать свою мощность в антенну.
• Комнатный роутер Wi-Fi способен раздавать сигнал внутри помещения на расстояние до 150-200 метров. Область его действия реально расширить, используя специальные усилители вай-фай сигнала.
• Усилитель сигнала Yota может быть дополнен универсальным модемом от Huawei. В чем его преимущества? В таком случае покупатель устройства может использовать сим-карту любого оператора связи, а не только «Йоты». Главное, чтобы она поддерживала скорость передачи данных LTE. Отметим, что добавление подобной опции обойдется в дополнительную 1000 рублей.
• Антенна, что находится в комплекте усилителя сигнала 4G-модема Yota, работает по стандартам новейшей технологии MiMo. Чем это хорошо? На практике это удвоение скорости передачи данных в сравнении со стандартными антеннами, работающими по типу «волновой канал». Там усиление происходит лишь по сигналу, который поляризован в вертикальной плоскости.
• Антенна «Йота MiMo»имеет усиление не ниже 18 dBi в вертикальной поляризации, и не ниже 18 dBi уже в горизонтальной поляризации.
• И еще одна особенность для покупателя. По его желанию усилитель сигнала Yota 4G может дополняться более сильной антенной. Например, имеющей мощность до 20 dBi. Или панельной до 24 dBi в комплекте с длинным (до ста метров) кабелем.

Усиление сигнала по технологии MIMO

Multiple Input Multiple Output (множественный вход – множественный выход).

Важно! Основной принцип MIMO – использование комплекса антенн для приема и передачи сигналов по отдельности. Смысл в том, что потоки приема и передачи не мешают друг другу, а пропускная способность канала (еще один важный параметр сетевого подключения) увеличивается.. Решения, основанные на данной технологии, дадут уверенное усиление, даже если вышка Yota находится на расстоянии близком к предельно допустимому

Коэффициент усиления для фабричной продукции – один из самых больших в линейке доступных для непрофессионального использования устройствах – до 15-20 dBi.

Решения, основанные на данной технологии, дадут уверенное усиление, даже если вышка Yota находится на расстоянии близком к предельно допустимому. Коэффициент усиления для фабричной продукции – один из самых больших в линейке доступных для непрофессионального использования устройствах – до 15-20 dBi.

Однако стоит учитывать, что поддержка MIMO для сетей 3G не слишком хороша, поэтому устройства 3G будут работать несколько медленнее, чем поддерживающие Yota модели

Антенны MIMO бывают:

• Одноблочные – весь комплекс в одном устройстве, нужно только закрепить его в месте, где хорошо принимается сигнал.
• Разнесенные – выглядят как две антенны, которые крепятся в направлении вышки оператора Yota. Сложность в том, что установить правильно такой комплекс сложно для неспециалиста, поэтому придется внимательно изучать документацию или приглашать мастеров фирмы.

Еще одна из особенностей комплектов MIMO – необходимость проводки специального оптического кабеля и грамотное его подключение к модему/роутеру. Некачественный монтаж плохо повлияет на способность усиливать сигнал, могут возникнуть потери во время движения его по кабелю.

Модернизация антенны, пайка

При опыте работы с паяльником и необходимости улучшить показатели антенны модема, можно разобрать его корпус и, например, установить внешнюю антенну взамен встроенной.

Внимание! При разборке корпуса, существующая гарантия на устройство от производителя будет утрачена. Для пайки рекомендуется не пользоваться обычными паяльниками 60 Вт и более мощными, так как есть вероятность повреждения «нежных» элементов

Лучше всего применять паяльные станции или хотя бы паяльники не мощнее 25 Вт

Для пайки рекомендуется не пользоваться обычными паяльниками 60 Вт и более мощными, так как есть вероятность повреждения «нежных» элементов. Лучше всего применять паяльные станции или хотя бы паяльники не мощнее 25 Вт.

Модернизация при прямом вмешательстве в конструкцию будет иметь смысл, если есть четкое понимание цели. Например, если нужно внедрить внешнюю антенну в устройство без выходов для нее.

Наряду с внедрением антенны в модем, случаются и другие проблемы. Например, Yota-антенна Connect-2.0, популярное устройство с множеством функций, категорически отказывается работать с модемами других фирм. Удобство заключается в портативности и особом подключении. Модем присоединяется не к компьютеру, а к самой антенне. А от нее – через кабель – к компьютеру. Но решение все-таки было найдено. Корпус антенны разбирается и контролер Yota аккуратно выпаивается при помощи паяльника. Теперь комплекс будет работать с любыми модемами.

https://youtube.com/watch?v=ZOvu_CQOP-A

Похожие записи:

12 вольт из блока питания от компьютера Квадроцикл своими руками из мт Колонки своими руками, акустическая система, динамики, домашняя акустика Diy: формочка для конфет или льда своими руками Всё о устройстве и конструкции вальмовой крыши + вентиляция мансарды и чердака четырехскатной кровли Сеянный грунт: инструкция по выбору и использованию
