Бандпасс (бп)

↑ Клеммы

Куда ставить зависит от того как будем пользоваться и личных пристрастий. Я выводил на заднюю стенку, в этом случае сверлим отверстие в щитке головки и герметизируем, можно на крышку. Был вариант с активным сабом, тогда провода можно вывести наверх, и соорудить наверху пристройку под усилитель с органами управления на лицевой панели. Логично было бы боковые стенки сразу сделать выше. Лет шесть уже он меня радует, и не на радует всё никак. Прилагаю чертежи, проверил, вроде всё правильно. Чертёж печатать и тупо клеить на ДСП — специально переработал чтоб не думали. Все детали из ДСП, кроме рамки, она из фанеры толщиной 10 мм.

↑ Первое включение…

Первое включение говорит нам о том, что работа проделана не зря. Это — если мягко. Вспомнилось концертное прошлое, когда басы не просто играют, не просто играют хорошо, а переливаются в грудине всеми гармониками, и ощущаются всем телом как нечто само собой разумеющееся и в то же время волшебно-небывалое… В общем, это надо пережить.

Один день был потрачен на балдёж под разный репертуар (мне больше всего понравился джаз, но тут уж индивидуально), два остальных на проклейку корпуса по-взрослому. Поставленный 20ГДН-2 заставил корпус играть в полной красе. То, что было только намёком открылось в полный рост и заиграло ещё лучше. Я не жалел… Не зря ребята считали.

Сабвуфер BaundPass 6 порядка

Предлагаю всем любителям хорошего, добротного баса конструкцию сабвуфера закрытого типа.

В наше время всем аудиофилам не хватает обычного стереозвука, хотят минимум систему 2.1. А для такой системы помимо левой и правой колонки нужна третья – сабвуфер.

По нормальному, конструирование сабвуфера надо начинать с выбора низкочастотного динамика (размер, мощность), затем имея параметры динамика и воспользовавшись одной из ряда известных программ по расчёту сабвуферов получить чертёж короба.

Низкочастотная головка, размером 8 дюймов у меня имелась. По конструкции было принято решение исполнения – BaundPass 6 порядка. В данном конструктивном исполнении наибольший КПД по низкочастотному звуку, плюс динамик полностью защищён от механических повреждений из вне.

Я рискнул, взял за основу чертёж короба от 10 дюймового динамика и пропорционально уменьшил его под свои 8 дюймов. Параллельно всё отрисовал в программе SPlan 7.0, со всеми размерами.

Материал для изготовления корпуса сабвуфера лучше использовать МДФ или ДСП, не менее 16-18мм. Мне повезло, у меня оказался старый, двух тумбовый письменный стол. Толщина материала – 17мм. Если кто будет повторять конструкцию, то в чертеже учтите вашу толщину материала.

Для изготовления мне понадобился инструмент:

– Электрический лобзик и пилочки к нему для чистого реза; – Ручной электрический фрезер и набор фрез; – Электродрель, шуруповёрт, свёрла по дереву; – Напильники, шлифовальная бумага; – Чертилка или маркер для дисков (тонкий); – Струбцины широкие;

Материалы:

– Герметик; – Клей для резины №88; – Резина листовая, 2мм толщиной; – Жидкие гвозди или аналогичный материал; – Войлок или сходный по структуре материал, 15-20мм толщиной; – Эпоксидный клей;

Крепёжные и установочные элементы:

– Шурупы по дереву, потайные; – Метизы, для крепления динамика, клемной колодки; – Клемная колодка, ПВХ трубы нужного диаметра (фазоинверторы);

Ну что ж проверяя наличие всего необходимого, я приступил к разметке частей корпуса и вырезки отверстия под клемную колодку.

ЧВ, Бандпасс 4 или 6? — Daewoo Nexia, 1.5 л., 2006 года на DRIVE2

Короче попробовал я собрать все типы коробов.Итоги:

БП 4 порядкасобран по программе для расчета коробов:

БП 4

Плюсы— мягкий басс— на всех тестах саба отыгрывает на 5 с +— Звук только в машине, на улице тишинаМинусыИграет только на нигерах, на любых других песнях саб просто молчит.

— При открытом багажнике в салоне пропадает басс, а на улице не слышно басса.

БП 6 порядка (сделал в коробе из под БП4 с небольшими переделками)

БП 6

ПлюсыНет плюсовМинусы

Просто отказался играть, на любых песнях играет как динамик, на тестах сабов гудит неприятно

ЧВ (собран закрытыми глазами, просто для пробы, после переделаю, так же в том же коробе из под БП4)

ЧВ

ЧВ

Плюсы— Мягкий басс— Долбит на всех песнях— Громкий, но не режущий слух— Дребезжит все в салоне и снаружиМинусы— Для тех кто хочет что б долбило минусов нету

(А в моем случае плохое качество сборки, делал уже на интерес а не качество, поэтому есть места где немного пропускает)

ИТОГ:Короб имеет огромное влияние на качество звука, это то, ради чего я заморочился со всеми коробами.

ЧВ получился самым громким, и полезным коробом.

www.drive2.ru

Структура системы

Померяли? Динамик подходит? Не торопитесь выбирать оформление. Сперва нужно выбрать структурную схему всей системы озвучивания, т.к. на ее электронную часть может пасть доля затрат не меньшая, чем на хороший басовый динамик. Система озвучивания с сабвуфером может быть построена по одной из след. схем, см. рис.

Структурные схемы систем озвучивания с сабвуферами

Поз. 1 – система с пассивной расфильтровкой по мощности. Плюс – не нужен отдельный басовый усилитель, подключается к любому УМЗЧ. Огромные минусы, первое, взаимное электрическое просачивание каналов в сабвуфере по СЧ: для LC-фильтров, сводящих его к приемлемой величине, понадобится приличный кейс, который для покупки их компонент придется прежде где-то на треть наполнить деньгами (в 100 рублевых купюрах). Второе – выходные сопротивления фильтров низких частот ФНЧ совместно с входным ГГ динамика образуют тройник, и каждый канал УМЗЧ теоретически четверть мощности будет тратить на то, чтобы греть соседа с его ФНЧ. Реально – больше, т.к. на мощности и потери в фильтрах существенны. Тем не менее, система с расфильтровкой по мощности применима в сабвуферах небольшой мощности с независимыми излучателями звука, см. далее.

Поз. 2 – пассивная расфильтровка на отдельный басовый УМЗЧ. Потерь мощности нет, взаимовлияние каналов слабее, т.к. характеристические сопротивления фильтров – килоомы и десятки килоом. В настоящее время практически не применяется, т.к. собрать активный фильтр на микросхемах оказывается много проще и дешевле, чем мотать катушки пассивных.

Поз. 3 – активная аналоговая расфильтровка. Сигналы каналов складываются простым резисторным сумматором, поступают на аналоговый активный ФНЧ, а с него на басовый УМЗЧ. Взаимовлияние каналов ничтожно и в обычных условиях прослушивания незаметно, расходы на компоненты невелики. Оптимальная схема для самодельного сабвуфера начинающего любителя.

Поз. 4 – полная цифровая расфильтровка. Канальные сигналы подаются на разветвитель Р, разделяющий каждый из них как минимум на 2 равнозначных исходному. По одному сигналу из пары подается на СЧ-ВЧ УМЗЧ (возможно, непосредственно, без ФВЧ), а остальные объединяются в сумматоре С. Дело в том, что при резисторном сложении на нижних частотах мидбаса и в подбасе возможно электрическое взаимодействие сигналов в ФНЧ, несколько искажающее суммарный басовый. В сумматоре сигналы складываются цифровым или аналоговым способом, исключающим их взаимовлияние.

С сумматора общий сигнал подается на цифровой ФНЧ с встроенными аналого-цифровым (АЦП) и цифро-аналоговым (ЦАП) преобразователями, а с него – на басовый УМЗЧ. Качество звука и развязка каналов – максимально возможные на сегодняшний день. Затраты на микросхемы для всего этого хозяйства оказываются посильными, но работа с ИМС требует уже некоторого радиолюбительского опыта, и еще большего – если покупается не готовый набор (что существенно дороже), а компоненты системы подбираются самостоятельно.

Автосабвуферы

Автомобильные сабвуферы ставят обычно или в грузовой отсек, или под сиденье водителя, или за спинку заднего сиденья, поз. 1-3 на рис. В первом случае короб отнимает полезный объем, во втором саб работает в тяжелых условиях и может быть поврежден ногами, в третьем – не всякий пассажир сможет вытерпеть мощный бас прямо возле ушей.

Автомобильные сабвуферы

В последнее время автомобильный сабвуфер все чаще делают типа стелс (stealth), встроенным в нишу заднего крыла, поз. 4 и 5. Подбаса достаточной мощности добиваются, применяя специальные автодинамики диаметром 12” с жестким диффузором, мало подверженным мембранному эффекту, поз. 5. Как сделать сабвуфер для автомобиля путем отформовки крыльевой ниши, см. след. видео.

Саб от Flab. Малогабаритный сабвуфер бандпасс 4-го порядка

Чертёж такого саба я нашёл в каком-то компьютерном журнале. Обсудили с товарищем…«Фигня какая-то» — сказал товарищ. Товарищу я доверяю. С товарищем было немало построено разных ящиков. К тому же я и сам с самого начала думал что фигня.

Ну, подумаешь, фазоинвертор… Смущало только то, что как было изложено, ящик этот был рассчитан на компе со всем серьёзом (учитывали всё, от отражённой волны и скорости потоков в фазоинверторе до нагрева проводов).Кроме того, это был один из не прошедших технологические условия проект Flab (ну, в смысле, не технологично его делать в промышленных масштабах).

Спасло проект то, что в то время я подрабатывал электриком в колледже по соседству. Как пионеры к партам относятся — все представляют? Вот и там этих парт поломанных несчитано. К тому же масштабы у нас не промышленные, а на ящике и посидеть в мастерской можно будет, если не получится. Да и руки чесались что-то новенькое попробовать…

Выпилил я его за один день. Собрано всё было на саморезах, промазано пластилином, в рабочую ёмкость — подушку-думку. Динамик (20ГДН-2) в магазине — под заказ, доставка три дня минимум…

Если кто-то думает что я три дня спокойно сидел на нём в мастерской , глубоко ошибается. Раньше руки просто чесались, а теперь я места не находил. Стоит себе готовый саб, что за зверь — не известно и вообще стоила ли игра свеч? С пониманием того что фазоинвертор играет своим объёмом на частоте резонанса и ни куда ему особо от этой частоты не деться, ставим первый подходящий по диаметру.

Первым оказался телевизионный от 3-УСЦТ-61. Радовало и то что являясь по сути среднечастотным, он всё-таки захватывает приличный кусок низа, а следовательно для проверки подойдёт. Душим его кондёром, ищем провод потолще (ага, вот он под столом, 1.2 мм), мотаем его поверх стеклянной банки от какой-то консервы и через эту катушку к колонке на стене (иначе саб будет шунтировать колонку, к которой мы воткнулись).

Проблемы с сабвуферами

Большинство проблем решаются обычной настройкой частоты и фазы. Если такие манипуляции не предусмотрены изначально или вы используете пассивный сабвуфер, придется проводить попытки размещения его в комнате с целью обнаружения той самой «точки» правильного нахождения.Если вам нужен качественный звук вашей акустики, то, безусловно, BandPass подойдет лучше всего. Это один из самых эффективных сабвуферов с различными вариациями исполнения и с сочетаниями разных типов конструкций. Кроме того, установить такое устройство можно без проблем своими руками. Сделать это можно даже в домашних условиях. Однако в процессе работы необходимо просматривать фото на эту тему. Подробная инструкция, записанная на видео, также может понадобиться. Цена прибора зависит в основном от того, какая фирма его изготовила. Однако смотреть нужно не только на стоимость, но и на технические данные.

Типы корпусов сабвуфера

Можно выделить несколько типов корпусов сабвуферов, изготовление которых практикуют современные фирмы:

  • Герметичный корпус. На сегодняшний день это самый распространённый и одновременно самый простой тип корпуса. Представляет он собой полностью изолированный, закрытый ящик, создающий внутри себя пространство для управления мембраной динамика, что позволяет ему работать на таких мощностях;
  • Фазоинверсный корпус. Применяется в основном в домашних системах и, в частности, в автомобильных аудиосистемах. При меньшей мощности бас становится громче, чем в герметичном пространстве. Следует отметить, что есть у этого типа корпуса свои недостатки. При попытке воспроизведения частот, которые ниже «заводских», появляются искажения.

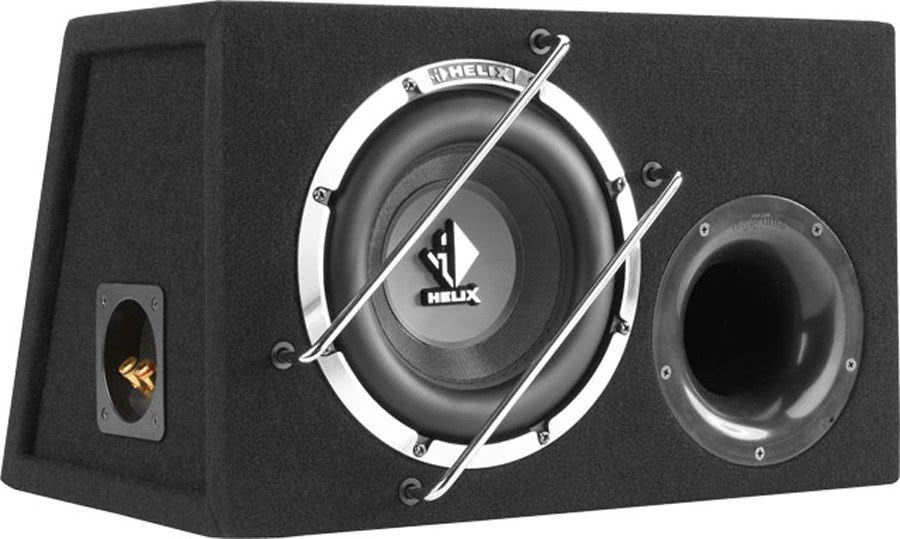

Сабвуфер конструкции ФИ

Примечание: проблемы могут появиться и из-за большой влажности при хранении.

  • Изобарическая конструкция. С коммерческой точки зрения один из самых выгодных типов сабвуфера. В герметичной коробке стоят два полностью идентичных динамика, которые должны работать в унисон друг с другом, что создает определенный эффект. К недостаткам можно отнести то, что на самом деле работает один динамик, а не 2.
  • Bandpass. Такой тип конструкции сабвуфера сочетает в себе как герметичный, так и фазоинверсный корпус, которые расположены в двух различных камерах. Данный вид показывает отличные характеристики по подаче низких частот наряду с ограничением резонанса. Безусловно, это один из лучших видов конструкции сабвуфера, про который мы разъясним подробнее. Категории бандпасс

Bandpass делится на 2 категории, которые различаются конструкцией и строением:

  • Bandpass 4. Этот вид конструкции стандартный и был описан выше;
  • Bandpass 6. Данный тип сочетает в себе сразу 2 фазоинвертора. Звук благодаря такому строению получается очень качественным с глубоким и насыщенным басом.

Самодельный бандпасс 6-го порядка

Что такое порядки бандпасса?

Стоит уточнить, что бандпасс представляет собой громкоговоритель низкочастотного типа, который способен качественно воспроизвести даже максимально низкие басы. Как правило, такие гаджеты делятся на 2 порядок или же 12 порядок, они же способны воспроизводить такие басы, которые не попадают в частоты работающих в тандеме с ними акустических систем широкополосного характера.

Сабвуфер бандпасс

При этом порядки бандпасса представляет собой сигнал, неискаженный никакими фильтрами, при этом чертежи и расчеты профессионалов позволяют изготовить короб данной конструкции собственноручно.

Кстати, наличие в бандпассе акустической системы различного порядка качественного сабвуфера позволяет воспроизводить басы, которые не поддаются колонкам классическим.

В том случае, если порядки позволяют воспроизводить мелодии на низких частотах, то владелец автотранспортного средства может обойтись без установки сабов.

Бандпасс

Низкие частоты, которые корректирует сабвуфер, идеально подходят для:

  • просмотра кинофильмов и видео со спецэффектами;
  • прослушивания музыки в электронном стиле;
  • при видео играх;
  • использования не только в автотранспортном средстве, но и дома.

Для того, чтобы использовать его за пределами авто, следует приобрести несколько переходников и кабели разной длинны. При этом можно проконсультироваться с сотрудниками проверенной компании Прайд, а также, выбрать именно ее продукцию для качественного звука.

Порядки сабвуфера бандпасс

Бандпасс (БП)

Сабвуфер бандпасс

На этой странице разберем такое акустическое оформление как бандпасс или полосовой громкоговоритель. Это пожалуй самый сложный тип оформления сабвуфера, он состоит из двух камер, между которыми монтируется динамик.

Особенности

Главная фишка бандпасса —  он имеет естественный фильтр НЧ, что и делало его популярным в прошлом, когда «натуральные» фильтры были обычным способом разделения частотных полос.  Но после появления и распространения специализированных басовых усилителей с активными фильтрами этот фактор стал несущественным. Кроме особенностей у бандпассов есть и яркие плюсы, по этому они используются в автозвуке, хотя и не так часто по сравнению с другими типами оформления.

Плюсы:

  1. Качественный низкий бас
  2. КПД Выше чем у ЗЯ и ФИ
  3. Сабвуфер защищен от внешних воздействий

Минусы:

  1. Сравнительно узкий частотный диапазон
  2. Сложность расчета и изготовления
  3. Требуемый объем больше чем у ЗЯ и ФИ

Бандпассы встречаются 4го и 6го порядков. Порядок это крутизна спада фильтра.

n — порядок фильтра

Бандпасс 4 порядка

Корпус с двумя камерами, одна из которых по сути – закрытый ящик, а вторая фазоинвертор. Именно бандпасс 4 порядка чаще используется в аудиосистемах. Расчет заключается в подборе объемов камер, их соотношения и определении площади и длины порта.

Бандпасс 6 порядка

Бандпасс 6 порядка это ящик с двумя фазоинверторами. Поэтому к предыдущим расчетам добавляется определение второго порта, а так же соотношения настроек обоих фазоинверторов. Такой короб имеет 2 основных вида: вид-1 порт выходит наружу из обоих камер; вид-2 порт одной камеры выходит в другую.

Бандпасс 6 порядка. Вид-1.

Бандпасс 6 порядка. Вид-2.

Особенности выбора

В принципе, сложность изготовления не так страшна, как кажется на первый взгляд, проблемы доставит множество переменных в построении. Это — объемы камер в отдельности, их соотношение, настройка портов, соотношение настроек двух портов. Как видите их очень много, прибавьте к этому то, что расчеты не всегда сойдутся с практикой и придеться вносить корректировки в корпус.

Тем не менее, такое акустическое оформление часто встречается на соревнованиях по автозвуку, а в формате звукового давления и вовсе не ограничивается рамками короба — роль одной из камер может выполнять салон автомобиля.

Бандпасс 6 порядка — стена

В общем, если вы новичок, то для первого корпуса бандпасс любого порядка будет не лучшей идеей. Если у вас есть опыт, подкрепленный практикой и вам нравится эксперементировать, то в добрый путь!

Удачи в выборе!

^НАВЕРХ

Читайте еще:

Преимущества и недостатки бандпасса 6 порядка

Фирменный бандпасс 6 порядка, заключенный в качественный и надежный короб, обладает рядом основных преимуществ:

  • отменное воспроизведение максимально низких частот;
  • снижение нагрузок механического типа;
  • происходит демпфирование диффузорных колебаний;
  • повышенная отдача в верхних басах и снижение искажений;
  • способность качественного охлаждения магнитной системы;
  • легкий монтаж;
  • простейшая конструкция бандпасса акустической системы;
  • способность надежной защиты диффузора бандпасса 6 порядка от любых внешних повреждений.


Бандпасс 6 порядка

При этом у бандпасса 6 порядка тоже существует несколько недостатков:

  • увеличенные размеры;
  • сложность проектирования, поскольку при неправильной установке моментально возникает некачественный и слегка неприятный звук;
  • сложность и трудоемкость при изготовлении, которое не по силам новичкам;
  • наличие фильтрующих свойств позволяет замаскировать все искажения, в случае, если прибор ограничивает сигнал;
  • нельзя вовремя заметить перегрузку усилителя и понять, что бандпасс шестого порядка полностью вышел из строя;
  • необходимость замены одного из звеньев средних басов;
  • все технические характеристики будут зависеть от характера настроек.


Бандпасс 6 порядка

↑ Файлы

Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года. Уже более 10 лет наш журнал существует только на мои средства.

— Спасибо за внимание! Игорь Котов, главный редактор журнала «Датагор»

Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года. Уже более 10 лет наш журнал существует только на мои средства.

— Спасибо за внимание! Игорь Котов, главный редактор журнала «Датагор»

Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года. Уже более 10 лет наш журнал существует только на мои средства.

— Спасибо за внимание! Игорь Котов, главный редактор журнала «Датагор»

Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года. Уже более 10 лет наш журнал существует только на мои средства.

— Спасибо за внимание! Игорь Котов, главный редактор журнала «Датагор»

Расчет сабвуфера при помощи WinISD

Теперь вы можете самостоятельно сделать чертеж корпуса для сабвуфера, рассчитать необходимый объем в литрах, длину порта и все другие параметры, необходимые для создания эффективного короба, не путаясь в формулах и расчетах. Все понимают, что короб является незаменимой частью для правильной работы низкочастотного динамика, который рассчитан работать в определенном объеме, без него, динамик просто будет гонять воздух, при этом КПД снизится в несколько десятков раз. Без короба, из-за отсутствия необходимого демпфера, динамик очень легко вывести на превышение хода, это когда катушка начинает выходить из магнитного зазора, именно в этот момент, любой малейший перекос диффузора может привести к удару катушки о керн цилиндрический магнитопровод, расположенный по центру катушки , что приведет к сползанию обмотки. Есть конечно исключения, например как сабвуферы Free Air, которые рассчитаны работать без объема, но эффективность данных сабвуферов очень мала, рекомендуется устанавливать их только в крайнем случае. Представьте, сколько времени вам понадобится чтобы рассчитать длину порта по его площади и чистому объему короба, после этого высчитать вытесняемый объем портом, прибавить его к чистому объему короба, и только после этого, посчитать размеры корпуса с учетом толщины материла.

для закрытого вида оформления или бандпасс 4-ого порядка . школы много чего забывается, приведу формулы для расчета объема.

Сабвуфер бандпасс — лучшая конструкция

Сабвуфер бандпасс – это устройство, которое все чаще применяется современными водителями в автомобилях. Бандпасс сабвуфер имеет ряд конкретных преимуществ по сравнению с другими моделями, что делает его незаменимым для многих владельцев машин. Многие компании, известные в мире автозвука, занимаются производством сабвуферов данной конструкции.

Что такое сабвуфер

Автомобильный сабвуфер пассивный

Сабвуфер является одним из самых нужных и важных элементов акустической системы. Ведь это именно он ответственен за воспроизведение низких частот, которые не поддаются обычным колонкам, отчего он и получил такое название (низкие частоты). Почему-то именно басы интересуют почти всех владельцев машин. По их мнению, чем громче они будут, тем лучше.

Примечание: если вам нравится музыка без низких частот, то можно обойтись и без использования саба.

Где применяются низкие частоты

Как самому сделать пассивный сабвуфер

Передача низких частот особенно важна при просмотре современных фильмов, где используются сцены со спецэффектами, при прослушивании электронной музыки. Также низкие частоты распространены в видеоиграх.Собственно, это и есть одно из самых главных преимуществ сабвуфера бандпасс: его можно использовать не только в акустической системе автомобиля, но и в доме.

Примечание: но для этого надо будет приобрести дополнительные кабели и переходники.

Виды сабвуферов

Пассивный автомобильный сабвуфер

На сегодняшний день существует 2 вида сабвуферов:

Каждый из этих видов имеет свои отличительные особенности. В активном сабвуфере используется встроенный усилитель мощности и активный кроссовер, который фильтрует все высокие частоты и согласовывает работу с остальными элементами акустической системы. Очень часто имеет множество функций для регулировки. Кроме того, он оснащен огромным количеством возможностей для подключения (сквозное и т.п.). Пассивный же сабвуфер наоборот, отличается отсутствием усилителя мощности и подключается двумя способами: параллельно или отдельно, к другому каналу. Из-за того, что он не имеет средств настройки и в силу своих конструктивных особенностей очень привередлив к размещению в помещении, требуется найти подходящее место, где есть «хороший бас».

Электроника

К басовому УМЗЧ для сабвуфера предъявляется то же, что и к фильтрам, требование полной линейности ФЧХ. Удовлетворяют ему УМЗЧ, выполненные по мостовой схеме, она же на порядок снижает нелинейные искажения интегральных УМЗЧ с не комплементарным выходом. УМЗЧ для сабвуфера мощностью до 30 Вт можно собрать по схеме на поз. 1 рис; 60-ваттный по схеме на поз. 2. Активный сабвуфер удобно делать на одной микросхеме 4-канального УМЗЧ TDA7385: пару каналов пускают на сателлиты, а другие два включают по мостовой схеме на саб, или же, если он с независимыми ИЗ, пускают на басовики. TDA7385 удобна и тем, что для всех 4-х каналов у нее общие входы функций St-By и Mute.

Схемы модулей (блоков) электроники для систем озвучивания с сабвуферами

По схеме на поз. 3 получается хороший активный фильтр для сабвуфера. Усиление его нормирующего усилителя регулируется переменным резистором на 100 кОм в широких пределах, поэтому в большинстве случаев отпадает довольно-таки муторная процедура выравнивания громкостей саба и сателлитов. Сателлиты в таком варианте включаются без ФВЧ, а в усилители СЧ-ВЧ встраивают потенциометры предустановки громкости со шлицами под отвертку.

На поз. 4 дана схема одного канала высококачественного УМЗЧ для сателлитов. Мощность, в зависимости от напряжения питания – до 25 Вт

Обратите внимание, что общие провода сигнальные и питания разделены и между ними включен антипаразитный резистор R8. Его подбирают по минимуму коэффициента нелинейных искажений КНИ; предельно допустимое значение – 56 Ом

Тоже просто

Еще вариант простого, но уже настоящего сабвуфера – со спаренной НЧ ГГ. Спаривание НЧ динамиков – очень эффективный способ повысить класс их звучания. Конструкция сабвуфера на спарке старых 10ГД-30 дана на рис. ниже.

Конструкция простого сабвуфера

Оформление – весьма совершенное, бандпасс 6-го порядка. Басовый усилитель – на TDA1562. Можно использовать и другие высокодобротные ГГ с относительно небольшим ходом диффузора, тогда, возможно, придется делать настройку подбором длины труб. Производится она по контрольным частотам 63 и 100 Гц след. образом (контрольные частоты не являются резонансными акустической системы!):

  • Готовят комнату, микрофон и приборы, как описано выше.
  • Подают на УМЗЧ попеременно 63 и 100 Гц.
  • Изменяют длины труб, добиваясь разницы показаний вольтметра не более 3 дБ (в 1,4 раза). Для гурманов – не более 2 дБ (в 1,26 раза).

Настройка резонаторов взаимозависима, поэтому трубы нужно двигать согласно: выдвинул короткую, на столько же, пропорционально ее исходной длине, задвинул длинную. Иначе можно вовсе расстроить систему: пик оптимума настройки у 6-го бандпасса очень острый.

Далее по точкам через 10 Гц снимают АЧХ саба в диапазоне 20-200 Гц. Провалы/всплески допустимы не более тех же значений. Тут возможны такие варианты:

  1. Провал между 63 и 100 Гц – перегородку нужно сдвинуть в сторону большего резонатора.
  2. Провалы по обе стороны 100 Гц – перегородку сдвигают в сторону меньшего резонатора.
  3. Всплеск ближе к 63 Гц – нужно увеличить диаметр длинной трубы на 5-10%
  4. Всплеск ближе к 100 Гц – то же, но для короткой трубы.

После любой из подгоночных процедур делается перенастройка сабвуфера. Для ее удобства полную сборку на клею вначале не делают: перегородку плотно примазывают пластилином, а одну из боковых стенок ставят на двухсторонний скотч. Следите, чтобы не было щелей!

Готовая и самодельная трубы для резонаторов акустических систем

Трубы для резонаторов

Готовые коленчатые трубы для акустики продаются в музыкальных и радиомагазинах. Телескопическую акустическую трубу можно сделать своими руками из обрезков пластиковых или картонных труб. В том и другом случае поперек внутреннего устья нужно прочно приклеить 2 отрезка лески: один внатяг, другой выступающей наружу петлей, см. рис. справа. Если трубу нужно раздвинуть, на тугую леску давят карандашом и т.п. Если укоротить – тянут за петлю. Настройка резонатора с трубой таким образом ускоряется во многие разы.
