Обзор фнч для сабвуфера

RС-фильтры

RС-фильтр высоких частот

Схема RC-фильтра верхних (высоких) частот и его амплитудно-частотная характеристика показаны на рис. 1.

Рис. 1 — Схема и амплитудно-частотная характеристика высокочастотного CR-фильтра.

В этой схеме входное
напряжение прикладывается и к резистору,
и к конденсатору. Выходное же напряжение
снимается с сопротивления. При уменьшении
частоты сигнала возрастает реактивное
сопротивление конденсатора, а
следовательно, и полное сопротивление
цепи. Поскольку входное напряжение
остается постоянным, то ток, протекающий
через цепь уменьшается. Таким образом,
снижается и ток через активное
сопротивление, что приводит к уменьшению
падения напряжения на нем.

Фильтр характеризуется
затуханием, выраженным в децибелах,
которое он обеспечивает на заданной
частоте. RC-фильтры
рассчитываются таким образом, чтобы на выбранной частоте среза коэффициент передачи снижался приблизительно на 3
дБ (т.е. составлял 0,707 входного значения сигнала). Частота среза фильтра по уровню — 3 дБ определяется по формуле:

RС-фильтр низких частот

Фильтр низких частот имеет аналогичную структуру,
только емкость и сопротивление там
меняются местами. Амплитудно-частотную
характеристику такого фильтра можно
представить как зеркальное отображение
АЧХ предыдущего.

Рис. 2 — Схема и амплитудно-частотная характеристика низкочастотного RC-фильтра.

В этой цепи входное
напряжение также прикладывается и к
резистору, и к конденсатору, но выходное
напряжение снимается с конденсатора.
При увеличении частоты сигнала реактивное
сопротивление конденсатора, а
следовательно, и полное сопротивление
уменьшаются. Однако, поскольку это
полное сопротивление состоит из
реактивного и фиксированного активного
сопротивлений, его значение уменьшается
не так быстро, как реактивное сопротивление.
Следовательно, при увеличении частоты
снижение реактивного сопротивления (относительно полного сопротивления) приводит к уменьшению выходного напряжения. Частота среза этого фильтра по уровню -3 дБ также определяется по формуле предыдущего фильтра.

Рассмотренные
выше фильтры представляют собой RC-цепи,
которые характеризуются тремя параметрами,
а именно: активным, реактивным и полным
сопротивлениями. Обеспечиваемая этими
RC-фильтрами величина затухания зависит от отношения
активного или реактивного сопротивления
к полному сопротивлению.

При расчете любого RC-фильтра можно задать номинал либо резистора, либо конденсатора и вычислить значение другого элемента фильтра на заданной частоте среза. При практических расчетах
обычно задают номинал сопротивления,
поскольку он выбирается на основании
других требований. Например, сопротивление
фильтра является его выходным или
входным полным сопротивлением.

Полосовой RC-фильтр

Соединяя фильтры
верхних и нижних частот, можно создать
полосовой RC-фильтр,
схема и амплитудно-частотная характеристика
которого приведены на рис. 3.

Рис. 3 — Схема и АЧХ полосового RC-фильтра.

На схеме рис. 2. R₁ — полное входное сопротивление; R₂ —
полное выходное сопротивление, а частоты
низкочастотного и высокочастотного
срезов определяются по формулам:

Следует отметить,
что значение верхней частоты среза
()
должно быть по крайней мере быть в 10 раз
больше нижней частоты среза (),
поскольку только в этом случае
полосно-пропускающий фильтр будет
работать достаточно эффективно.

Многозвенные RC-фильтры

Одиночный RC-фильтр
не может обеспечить достаточного
подавления сигналов вне заданного
диапазона частот, поэтому для формирования
более крутой переходной области довольно
часто используют многозвенные фильтры
(рис. 4, 5). Частота среза многозвенного
фильтра определяется по формуле ВЧ, НЧ
RC-фильтра.
Добавление каждого звена приводит к
увеличению затухания на заданной частоте
среза примерно на 6 дБ.

Рис. 4 — Многозвенный высокочастотный фильтр

Рис. 5 — Многозвенный низкочастотный фильтр

Инструменты и материалы

Внутренняя схема усилка

Если вы решили оборудовать свой автомобиль качественной магнитолой на 12 вольт, для обеспечения хорошего звучания потребуется сабвуфер и усилитель.

Для изготовления усилителя в машину вам потребуется подготовить несколько элементов, в частности, речь идет о четырех устройствах:

• блок усилителя импульсов;
• устройство обработки импульса;
• преобразователь напряжения от 12 вольт до 40;
• устройство выпрямителя и коммутации.

Чтобы сделать автомобильный усилитель, эти блоки можно соорудить своими руками или приобрести уже готовые. Второй вариант будет более актуальным для тех, кто желает сэкономить время. Рассмотрим все эти элементы по порядку.

Блок усилителя низких частот представляет собой плату типа TDA 7294 — такой вариант будет наиболее оптимальным для усилка к автомагнитоле на 12 В. Цена на такой девайс в среднем составляет около 200 рублей. Следует отметить, что технические особенности схемы дают возможность ей хорошо выполнять свои функции, в частности, на выходе схема может выдавать до 100 Ватт мощности. Учтите, что эта схема является одноканальной, но и этот нюанс можно преодолеть.

Схема для изготовления девайса

Выходные транзисторы должны быть обеспечены охлаждением, чтобы сделать это, элементы можно загнуть к плате, при этом их контакты должны быть расположены вверх. После этого на контактные поверхности необходимо нанести термопасту и положить диэлектрическую пленку, а уже потом поверх монтируются радиаторы. Благодаря этому вы сможете немного уменьшить габариты последних и в целом сэкономить место в корпусе.

Поскольку установка сабвуфера подразумевает использование усилителя для авто, из поступающего импульса нужно будет выделить именно низкий диапазон частот. Сама по себе используемая схема является одноканальной, так что на входе в устройство обработки импульса необходимо поставить сумматор каналов. Это позволит преобразовать двухканальный импульс в одноканальный.

Усилитель для сабвуфера в машину подразумевает использование устройства преобразования напряжения или трансформатора от 12 до 40 вольт. Для этой цели можно использовать схему TL-494. В принципе, в продаже можно найти и другие варианты, но этот оптимально подойдет для тех автовладельцев, у которых нет опыта в изготовлении усилков. Тем более, что эта схема отлично подходит для сабвуфера и усилителя на 12 вольт по техническим параметрам — она позволяет обеспечить наиболее мощный импульс.

Схема самодельного устройства

Что касается устройства выпрямления и коммутации, то этот девайс состоит из нескольких компонентов:

1. Устройство коммутации, необходимое для оповещения водителя о готовности или неготовности усилка к работе. Оповещение осуществляется благодаря двум диодам — красному и зеленому.
2. Устройство выпрямителя. Этот девайс необходим для стабилизации импульсов, которые передаются на основной блок управления.

Перед тем, как сделать усилитель для сабвуфера на 12 вольт, необходимо подготовить один из основных компонентов устройства — корпус. Разумеется, этот элемент нужен, иначе куда производить установку схемы? Как вариант, корпус можно соорудить своими руками из фанеры или приобрести готовый, все зависит только от ваших возможностей и предпочтений. Например, подключение усилителя может осуществляться в корпус от DVD-проигрывателя. Такой девайс имеет небольшие размеры, обычно стильный дизайн, а его разъемы при необходимости можно переделать для подключения к автосабвуферам.

Более оптимальным вариантом будет использование алюминиевого и, что самое главное — целого корпуса, который также может выполнять функцию радиатора. Как известно, во время работы схемы нагреваются, в результате чего при использовании деревянного корпуса при изготовлении придется продумывать систему охлаждения. Причем эта система должна быть наиболее качественной. Более того, в некоторых случаях необходимо даже делать активное охлаждение. Поэтому использование алюминиевого корпуса является наиболее оптимальным вариантом (автор видео — AKA KASYAN).

https://youtube.com/watch?v=14P9YdjC7rE

Делаем корпус

Для создания корпуса я использовал корпус от DVD ROM. Его нужно полностью разобрать, но сохранить болтики, фиксирующие крышку, они нам ещё понадобятся. Вынимаем все потроха, отдираем пластмассовую переднюю панель и счищаем этикетку сверху. Далее измеряем переднюю панель и по её размерам нужно вырезать прямоугольники из оргстекла (желательно вырезать немного побольше, чтобы потом можно было немного отшлифоваться неровности в случае каких-либо перекосов). Сверлим отверстия под разъемы входов и выходов, а также под переменные резисторы и разъем подключения микрофона. Затем нужно высверлить фрезой прямоугольную дырку под выключатель (его берём от компьютерного блока питания). На задней панели я решил продублировать входные и выходные разъемы 3.5 мм разъёмами ‘тюльпан’. Мало ли понадобятся. Переднюю и заднюю панели прикручиваем на болты М3. Вкручиваем их столько, сколько необходимо, чтобы панель держалась и не шаталась. Поскольку панели прозрачные, просто жизненно необходимо поставить внутрь корпуса синий светодиод! Питаем его от 9 вольт – оттуда же, откуда и микрофонный предусилитель.

Чуть не забыл! Очень важно на выходы сумматоров поставить два подстроечных резистора, сопротивлением 20 – 50 кОм для согласования амплитуд на каждом канале. Далее ищем два одинаковых (прям одинаковых) постоянных резистора на 22 – 47 кОм, подключаем их на выходы, подаём сигнал на вход и вращением движков подстроечных резисторов добиваемся одинаковой амплитуды на обоих каналах

Ручки на переменные резисторы поставил чёрные пластмассовые. Не идеал конечно, но всё равно неплохо, мне нравится. Корпус ОБЯЗАТЕЛЬНО закоротить подключить к общему проводу! Если этого не сделать, он будет работать, как антенна и помех будет тьма.

А вот, как всё это выглядит внутри:

…и снаружи:

А вот, как я сделал сам микрофон. Взял картонную трубку без дырок на боковой поверхности, нашел подходящую по диаметру пробку от бутылки, впихнул одно в другое, просверлил отверстие для провода в пробке и засунул в трубку плату микрофонного предусилителя, зафиксировав всё термоклеем (его не видно, а держится отлично). Также необходимо сделать из куска пластика заглушку на микрофон с несколькими отверстиями. Она выполняет защитную функцию, предотвращая попадания пальцев и других инородных предметов на капсюль. Ну и, разумеется, перемотать всё это дело изолентой, куда ж без неё!

Изготовление печатной платы

Мы описали схему, которую нужно использовать, теперь изготовим важнейший элемент, а именно печатную плату.

Необходимо взять стеклотекстолит, ширина которого должна быть 2 см, а длина 4 см. Для начала обезжирьте поверхность и тщательно ее отшлифуйте. Затем распечатав представленную ниже схему, перенесите ее на кусочек стеклотекстолита, соблюдая габариты. Рекомендуется использовать метод ЛУТ.

Обратите внимание!

• Лучшие комедии за всю историю кинематографа

• Ухаживаем за красноухой черепахой

• Монтаж сайдинга своими руками пошагово: этапы работ и подробная инструкция

Рисунок должен полностью отпечататься на поверхности заготовки, если не получилось сделать это с первого раза, можно дорисовать прерванные дорожки о руки.

Приготавливаем раствор, в котором будем травить стеклотекстолит. Вам необходимо взять 2 столовые ложки лимонной кислоты и 6 столовых ложек перекиси водорода и тщательно их перемешать. Для ускорения процесса перемешивания добавляем в щелочной раствор щепотку соли. Соль не участвует в процессе растворения.

Подождав немного убедитесь, что весь лишний медный слой растворился. Затем необходимо достать заготовку из емкости и промыть ее в проточной воде. При помощи ацетона удаляем чернила с платы.

Пассивный фильтр НЧ для сабвуфера схема

Пассивный фильтр НЧ для сабвуфера своими руками можно сделать за короткое время. Схема не содержит дефицитных деталей и правильно собранная не требует настройки. Простой фильтр низких частот для сабвуфера состоит всего из двух деталей. Это катушка индуктивности и конденсатор. Для того чтобы определить электрические величины этих элементов лучше всего воспользоваться онлайн калькулятором. Для этого нужно набрать в строке поиска «Расчёт LC-фильтров. Онлайн калькулятор». Далее в окне нужно найти следующую таблицу.

Здесь достаточно указать нужную частоту среза, сопротивление нагрузки и нажать «Вычислить». Например, при сопротивлении динамика 4 Ома и частоте среза 220 Гц калькулятор выдаст ёмкость конденсатора в 255,7 микрофарад, а индуктивность 4,09 миллигенри. При сопротивлении головки 8 ом и подавлении «верхов» начиная с 250 Гц, данные будут 112,5 мкф и 7,2 мГн. Сделать фильтр низких частот для сабвуфера можно на простой печатной плате или использовать пластину из текстолита с контактными площадками.

В качестве конденсаторов используется ёмкость ближайшая по номиналу. В фильтре частот для сабвуфера можно использовать электролитические конденсаторы, но лучше поставить бумажные типа «МБГО», К73-16 или специально предназначенные для акустических систем полипропиленовые ёмкости К78-34. Для получения нужного номинала конденсаторы можно соединять параллельно. Катушки индуктивности можно купить готовые или намотать самостоятельно.

С чего начать настройку сабвуфера?

Настройка сабвуфера начинается с момента изготовления короба. Изменяя характеристики короба (объём, длину порта) можно добиться разного звучания. При этом нужно заранее знать, какие аудиофайлы будут преимущественно воспроизводиться в машине, а также какой усилитель будет подключаться к аудиосистеме. Когда сабвуфер уже поставляется в корпусе производителя, то гибкость настройки, конечно, ограничена, хотя при наличии необходимых знаний желаемого качества звука добиться вполне возможно.

Настройка LPF (lowpassfilter) фильтра

Для начала необходимо настроить низкочастотный фильтр (LPF). Каждый сабвуфер на сегодняшний день имеет встроенный LPF-фильтр. Фильтр позволяет выбрать порог, при котором он начинает блокировать высокие частоты, что позволяет естественно смешать сигнал сабвуфера с сигналом других динамиков.

Установка фильтра, как и настройка активного сабвуфера, состоит из множества экспериментов – определенной правильной «формулы» попросту не существует.

Сабвуфер предназначен для воспроизведения низких частот, петь он не умеет это задача динамиков. Благодаря фильтру низких LPF частот мы можем заставить сабвуфер играть тока басс. Вам нужно удостовериться в том, чтобы значение фильтра не был установлено слишком высоко, и сабвуфер не перекрывал вуферы ваших полно диапазонных динамиков. Это может привести к излишнему акценту на одном диапазоне частот (скажем, около 120 Гц) и нечеткости звучания акустической системы. С другой стороны, если вы установите фильтр слишком низко, т. к. в таком случае может быть слишком большая разница между сигналом сабвуфера и сигналом динамиков.

Для чего нужен Bassboost?

Многие усилители также включают переключатель Bassboost, которые может увеличить мощность сабвуфера за счет выставления определенной частоты. Некоторые автомобилисты используют переключатель, чтобы сделать звук более «насыщенным», хотя, как правило, его применяют для равномерного распределения басов. Если поставить переключатель на максимальное значение, то сабвуфер может сгореть, однако, выключать Bassboost, полностью также не стоит, т. к. в таком случае басов совсем может быть неслышно.

Настройка входной чувствительности (GAIN)

Некоторые автомобилисты не понимают, как правильно настроить входную чувствительность. Входная чувствительность показывает, какой сигнал можно подать на вход, чтобы получить номинальную мощность на выходе. Ее необходимо отрегулировать для нормализации напряжения входного сигнала.

Чтобы настроить «GAIN», понадобиться

цифровой вольтметр, который может измерять значения напряжения переменного тока;
тестовый CD или файл, на который записана синусоида с исходным уровнем 0 децибел (очень важно не использовать ослабленный испытательный сигнал);
инструкция к сабвуферу, в которой указано допустимое выходное напряжение.

Для начала необходимо отсоединить провода колонок от сабвуфера. Дальне нужно убедиться, что на головном устройстве выключены басы, эквалайзеры и другие параметры, чтобы получить чистый звук. Уровень входной чувствительности при этом должен быть минимальным.

Убедитесь, что цифровой вольтметр может считывать напряжение переменного тока и подключите его к разъемам для динамика на колонках (закрепить его можно с помощью отвертки). После этого придется поворачивать «крутилку» чувствительности до тех пор, пока вольтметр не покажет необходимое значение напряжения, что было указано в характеристиках.

Далее на сабвуфер необходимо подать записанный аудиофайл с синусоидой время от времени изменяя громкость аудиосистемы до появления помех. В случае появления помех громкость необходимо восстановить до прежнего значения. Точно таким же образом проходит настройка чувствительности. Для получения наиболее точных данных можно использовать осциллограф.

Акустическая фаза

Дело в том, что с помощью манипуляций с фазовым переключателем,можно добиться наивысшеговосприятиясредних и верхних басовво время прослушивания. Именно благодаря фазовращателю можно добиться всех басов, за которые вы заплатили.

Кроме того, фазовая настройка моноблокапомогает добиться именно фронтального звучания. Часто бывает так, что звучание распределено неравномерно по салону (музыку слышно только из багажника).

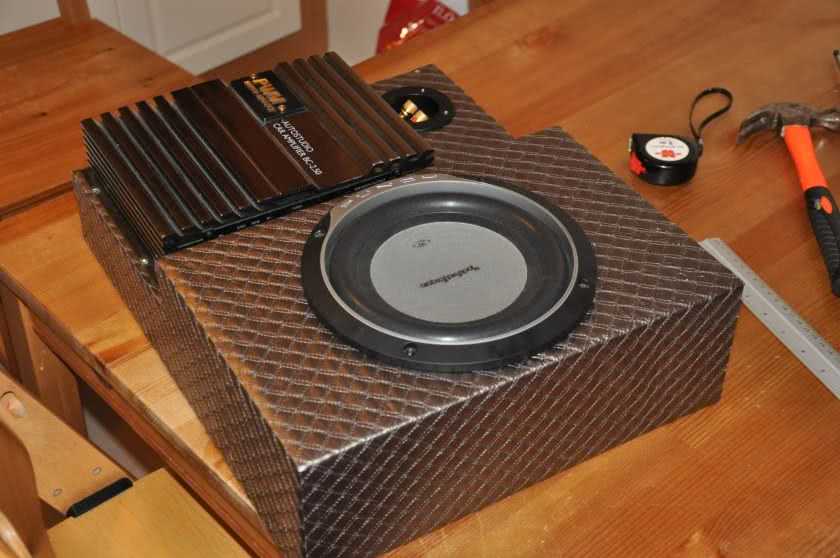

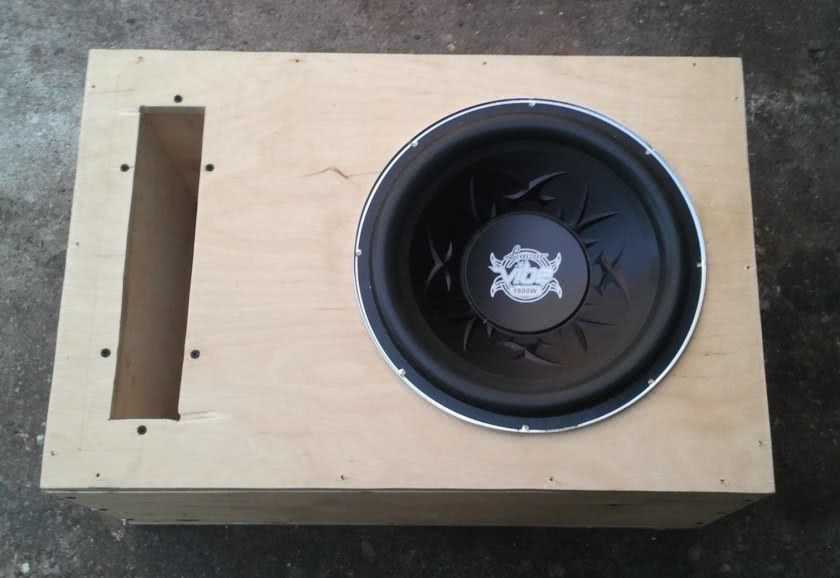

Оформление сабвуфера

Тут не получится всё максимально подробно описать, да ещё и так, чтобы каждому было понятно. Не все разбираются в такой сложной технике на одинаковом уровне.

Чтобы более подробно и доступно понять всё оформление динамиков, звуковых карт, различных аксессуаров, входящих в состав сабвуфера, следует найти на просторах интернета специальные технологические карты и схемы. Сделать это можно на любом тематическом форуме или ресурсе, или просто на случайном сайте на просторах сети.

На подобных изображениях во всех подробностях описывается структура и устройство подобной техники. Присутствуют условные обозначения, стрелки и расшифровки всех аббревиатур.

В целом, всё для того, чтобы вам было максимально понятно и доступно изучать этот вопрос. Чертежи и схемы для сабвуфера лучше брать готовые, чем делать своими руками.

Усилитель на tda1562

Усилитель на tda1562

Предлагаемый усилитель мощности построен на микросхеме TDA1562, в которой реализован новый класс “H”. Суть его состоит в том, что до определенного значения мощности усилитель работает в классе “В”. Если выходная Мощность повышается дальше, включается схема увеличения напряжения на выходном каскаде и таким образом позволяет раскачать усилитель до максимальной мощности.

На схеме усилителя на TDA1562 показан вариант УНЧ с блоком питания для использования в домашних условиях. Трансформатор с габаритной мощностью 150 Вт должен обеспечивать ток вторичной обмотки не менее 6 А.

Из готовых подойдёт транс от телевизоров – лампачей ТС180. Диодный мост лучше собрать на Д242 – Д245. Для эксплуатации усилителя на TDA1562 в машине, просто подаём питание сразу от 12 В аккумулятора на микросхему. Не забывайте про радиатор, не менее 300 квадратов.

Усилитель имеет защиту выхода от КЗ и термозащиту.

Технические характеристики усилителя на TDA1562

Uпит………………………………………………… +8…18 V

Iпотр.(Uвх.=0)……………………………………. 0,15…0,2 А Iпотр. средний …………………………………….. 1,5…2 А Iпотр. максим………………………………………. до 10 А Рвых. номинал (RMS)…………….50 W (4 Ом); 30 W (8 Ом) Рвых. максимальная ……………………..70 W (4 Ом.) ; 40 W (8 Ом.) fраб………………………………………….15…60000 Hz (+0 dB; -3dB) Uвх. ………………………………………………… -0,7 V Кусил…………………………………………………..26 dB Кгарм. ……………………………………………….0,03 % Ксигнал/шум………………………………………. -90 dB Кдемпф. (100 Hz; 4 Ом) ……………………..не менее 40

Фирма мастеркит уже давно выпускает готовые наборы для его сборки, так что кто не хочет возиться с изготовлением, может и заказать:

Благодаря внутренним вольтодобавочными элементам, и конденсаторам по 10000 мкф, можно развить, на нагрузке 4 Ома при питании 16 вольт, мощность до 100 Вт.

Реальные испытания усилителя на TDA1562 показали немалый уровень нелинейных искажений, поэтому данную схему рекомендуется устанавливать именно в качестве сабвуфера, где критичность КНИ не столь важна, а не для левых – правых СЧ-ВЧ каналов.

В стационарных условиях, для повышения выходной мощности, микросхему усилителя на TDA1562 лучше питать от увеличенного до 17В напряжения.

Обсудить на ФОРУМЕ

Выбираем динамик для сабвуфера

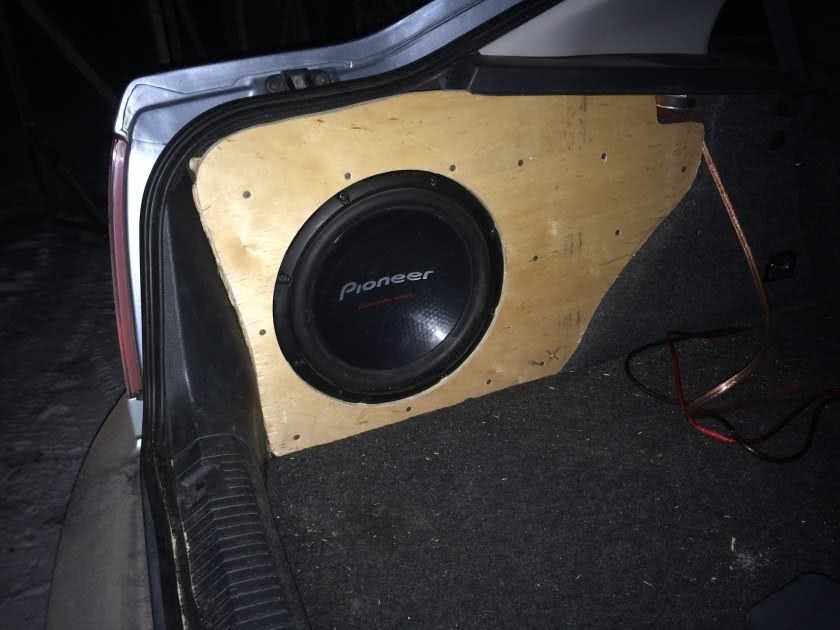

Зачастую в автомобильных сабвуферах используются динамики размером от 6 до 15 дюймов. Мы же остановимся на самых оптимальных и популярных вариантах — это 10 и 12 дюймовые динамики.

Почему именно этот размер? Динамики размером до 10 дюймов чаще всего используются для получения дополнительных и фронтальных басов, и из них вряд ли получится хороший сабвуфер. Динамики размером от 15 дюймов используются в соревнованиях по автозвуку. Сабвуфер с таким динамиком имеет объем до 90 литров и поместится не в каждый автомобиль. Кроме того, он сильно искажает звук.

Нет единого мнения по поводу того, какой мощности динамик выбрать. Но одно можно сказать точно — максимальная мощность динамиков должна превышать максимальную мощность усилителя. Если динамик будет долго работать на максимальной громкости, то это приведет к искажениям звука и шумам. Лучше придерживаться баланса.

Если Вы не планируете принимать участие в соревнованиях, рекомендуем остановить свой выбор на 10-12 дюймовых динамиках. Самодельный короб под 12-ти дюймовый динамик имеет объем 40-50 литров и поместится в любой багажник.

Фильтр НЧ для сабвуфера своими руками

Когда мы говорим «Фильтр для сабвуфера» — имеется в виду активный фильтр нижних частот.

Он особенно полезен при расширении стереофонической звуковой системы на дополнительный динамик воспроизводящий только самые низкие частоты.

Данный проект состоит из активного фильтра второго порядка с регулируемой граничной частотой 50 — 250 Гц, входного усилителя с регулировкой усиления (0.5 — 1.5) и выходных каскадов.

Конструкция обеспечивает прямое подключение к усилителю с мостовой схемой, так как сигналы сдвинуты относительно друг друга по фазе на 180 градусов.

Благодаря встроенному источнику питания, стабилизатору на плате, можно обеспечить питание фильтра симметричным напряжением от усилители мощности — как правило это двухполярка 20 — 70 В.

Фильтр НЧ идеально подходит для совместной работы с промышленными и самодельными усилителями и предусилителями.

Принципиальная схема ФНЧ

Схема фильтра для сабвуфера показана на рисунке. Работает он на основе двух операционных усилителей U1-U2 (NE5532). Первый из них отвечает за суммирование и фильтрацию сигнала, в то время как второй обеспечивает его кэширование.

Принципиальная схема ФНЧ к сабу

Стереофонический входной сигнал подается на разъем GP1, а дальше через конденсаторы C1 (470nF) и C2 (470nF), резистора R3 (100k) и R4 (100k) попадает на инвертирующий вход усилителя U1A.

На этом элементе реализован сумматор сигнала с регулируемым коэффициентом усиления, собранный по классической схеме. Резистор R6 (27k) вместе с P1 (50k) позволяют провести регулировку усиления в диапазоне от 0.5 до 1.

5, что позволит подобрать усиления сабвуфера в целом.

Резистор R9 (100k) улучшает стабильность работы усилителя U1A и обеспечивает его хорошую поляризацию в случае отсутствия входного сигнала.

Сигнал с выхода усилителя попадает на активный фильтр нижних частот второго порядка, построенный U1B. Это типичная архитектура Sallen-Key, которая позволяет получить фильтры с разной крутизной и амплитудной.

Широкий диапазон частот (до 260 Гц) достигается при крайнем левом положении потенциометра P2, поворачивая вправо вызываем сужения полосы частот до 50 Гц. На рисунке далее показана измеренная амплитудная характеристика всей схемы для двух крайних и среднего положения потенциометра P2.

В каждом из случаев потенциометр P1 был установлен в среднем положении, обеспечивающим усиление 1 (0 дб).

Полезное:  Усилитель мощности с фоно-корректором для винила

Сигнал с выхода фильтра обрабатывается с помощью усилителя U2. Элементы C16 (10pF) и R17 (56k) обеспечивают стабильную работу м/с U2A. Резисторы R15-R16 (56k) определяют усиление U2B, а C15 (10pF) повышает его стабильность.

На обоих выходах схемы используются фильтры, состоящие из элементов R18-R19 (100 Ом), C17-C18 (10uF/50V) и R20-R21 (100k), через которые сигналы поступают на выходной разъем GP3.

Благодаря такой конструкции, на выходе мы получаем два сигнала сдвинутых по фазе на 180 градусов, что позволяет осуществлять прямое подключение двух усилителей и усилителя с мостовой схемой.

https://youtube.com/watch?v=OfX-aPW291M

В фильтре используется простой блок питания с двухполярным напряжением, основанный на стабилитронах D1 (BZX55-C16V), D2 (BZX55-C16V) и двух транзисторах T1 (BD140) и T2 (BD139).

Резисторы R2 (4,7k) и R8 (4,7k) представляют собой ограничители тока стабилитронов, и были подобраны таким образом, чтобы при минимальном напряжении питания ток составлял около 1 мА, а при максимальном был безопасен для D1 и D2.

Элементы R5 (510 Ом), C4 (47uF/25V), R7 (510 Ом), C6 (47uF/25V) представляют собой простые фильтры сглаживания напряжения на базах T1 и T2. Резисторы R1 (10 Ом), R11 (10 Ом) и конденсаторы C3 (100uF/25V), C7 (100uF/25V) представляют собой также фильтр напряжения питания. Разъем питания — GP2.

Подключение сабвуферного фильтра

Стоит отметить, что модуль фильтра для сабвуфера должен быть присоединен к выходу предварительного усилителя после регулятора громкости, что позволит улучшить регулировку громкости всей системы. Потенциометром усиления можно отрегулировать соотношение громкости сабвуфера к громкости всего сигнального тракта.

К выходу модуля необходимо подключить любой усилитель мощности, работающий в классической конфигурации, например такой. При необходимости используйте только один из выходных сигналов, сдвинутых по фазе на 180 градусов относительно друг друга.

Оба выходные сигнала можно использовать, если нужно построить усилитель в мостовой конфигурации.

5– 4,80

НАЖМИТЕ ТУТ И ОТКРОЙТЕ

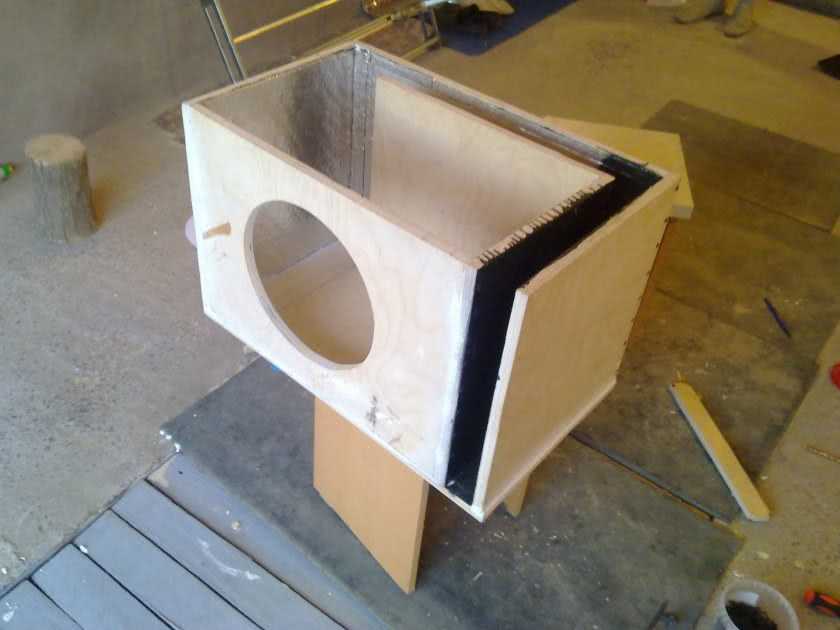

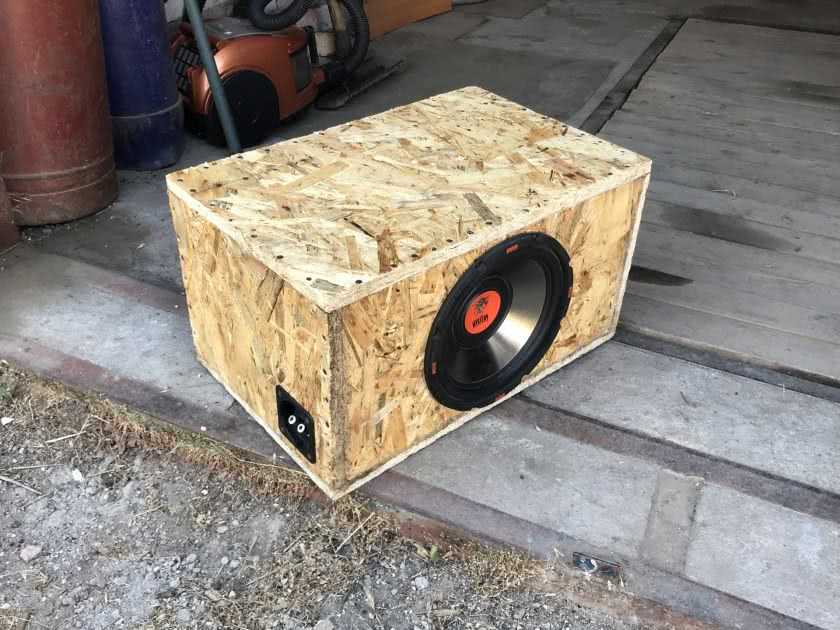

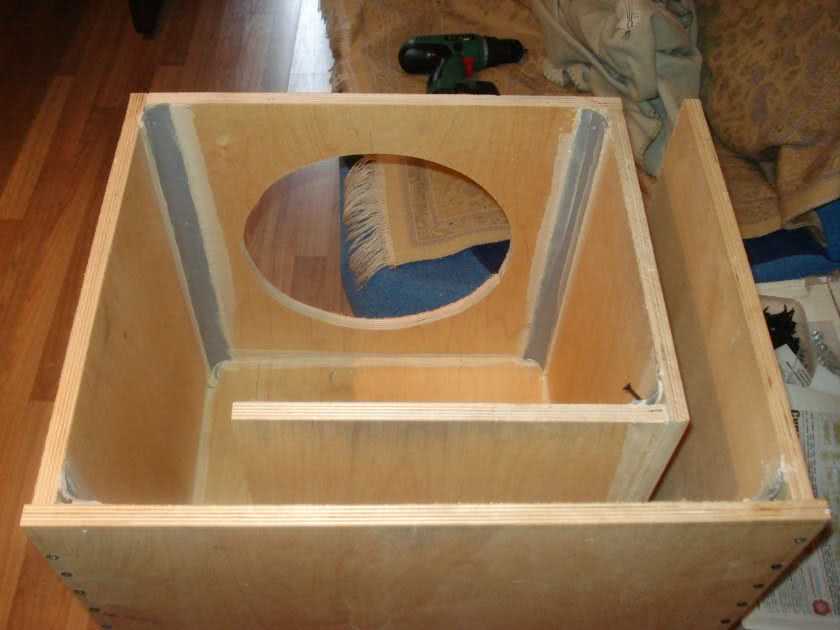

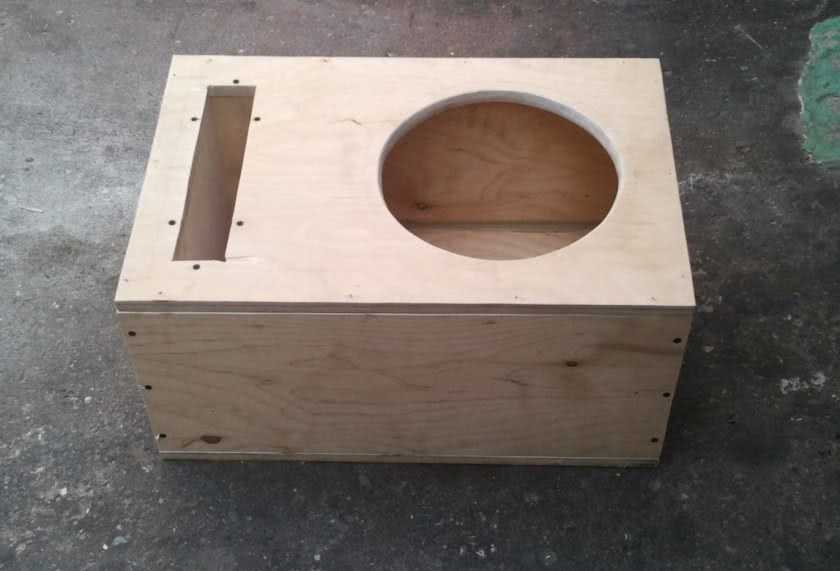

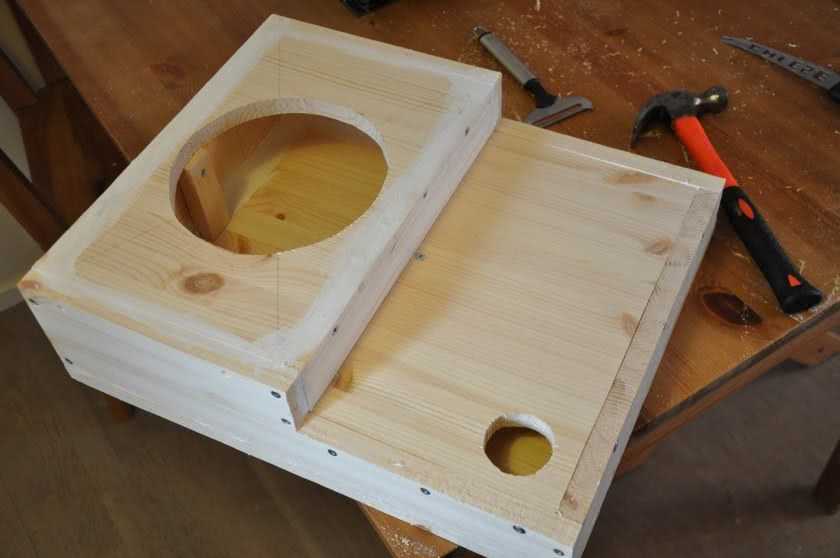

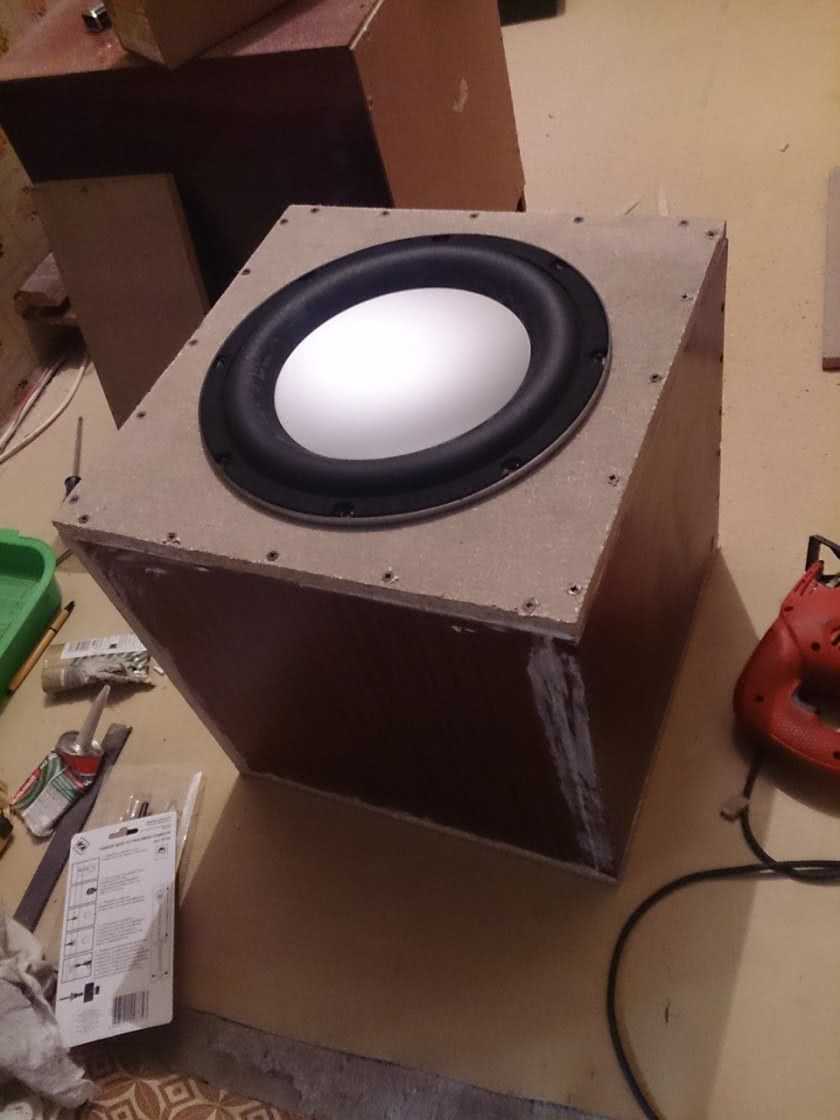

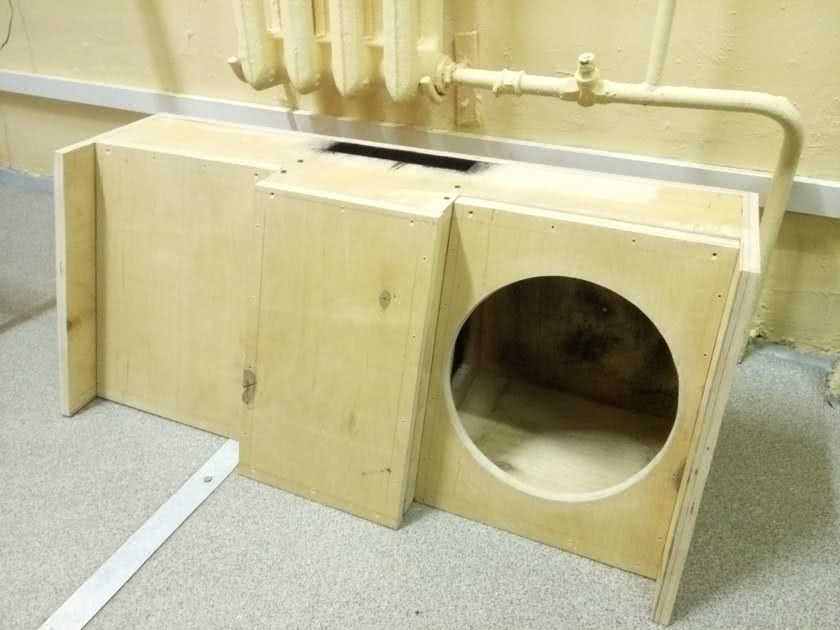

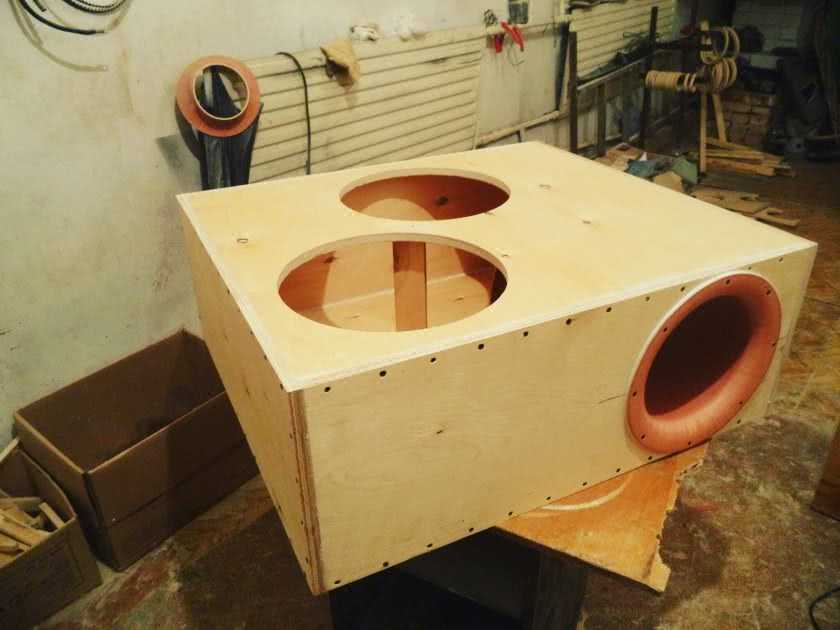

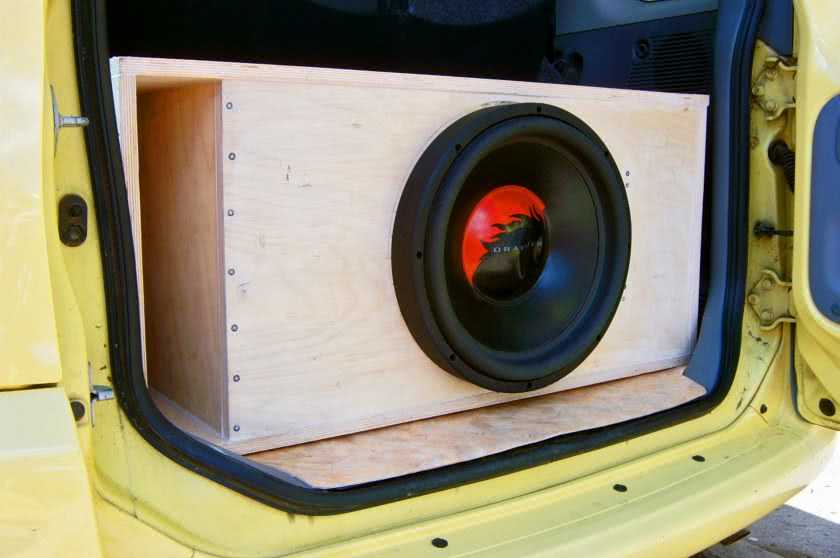

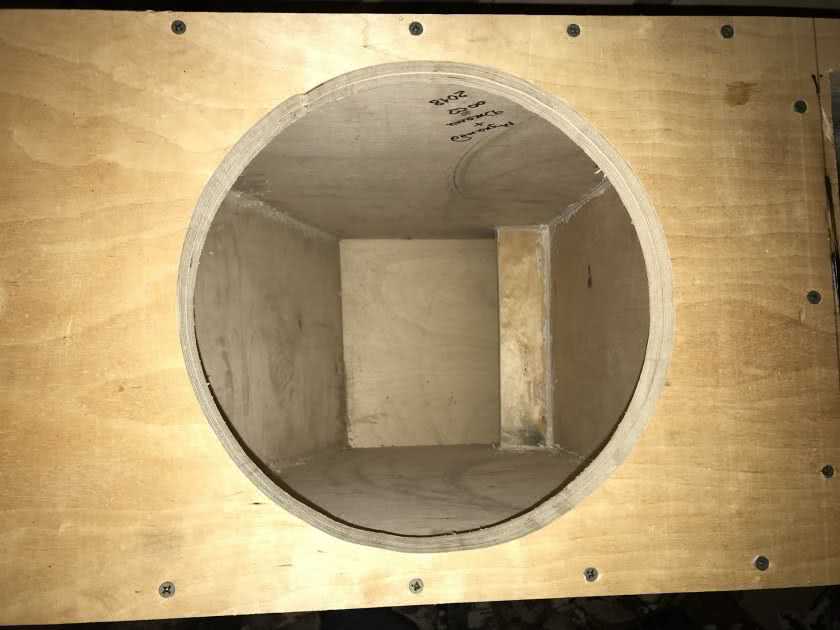

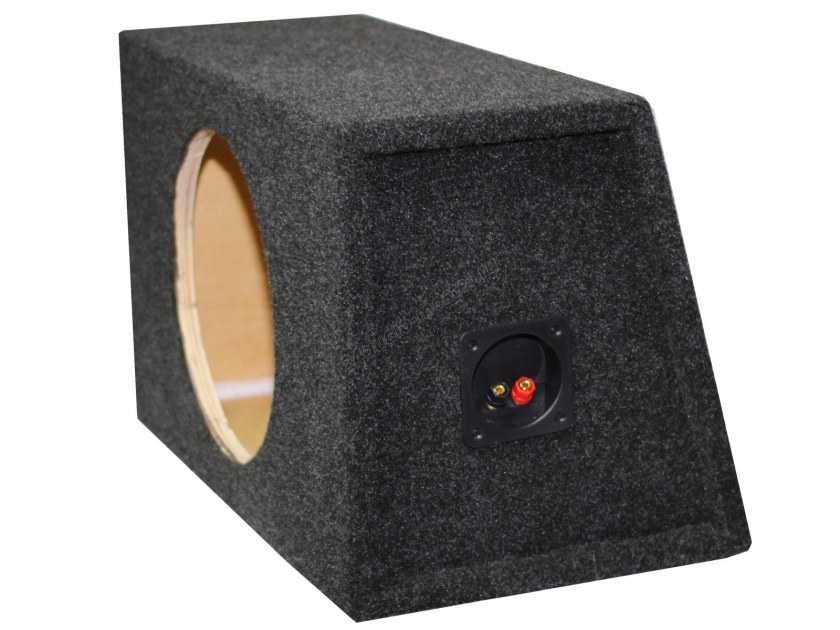

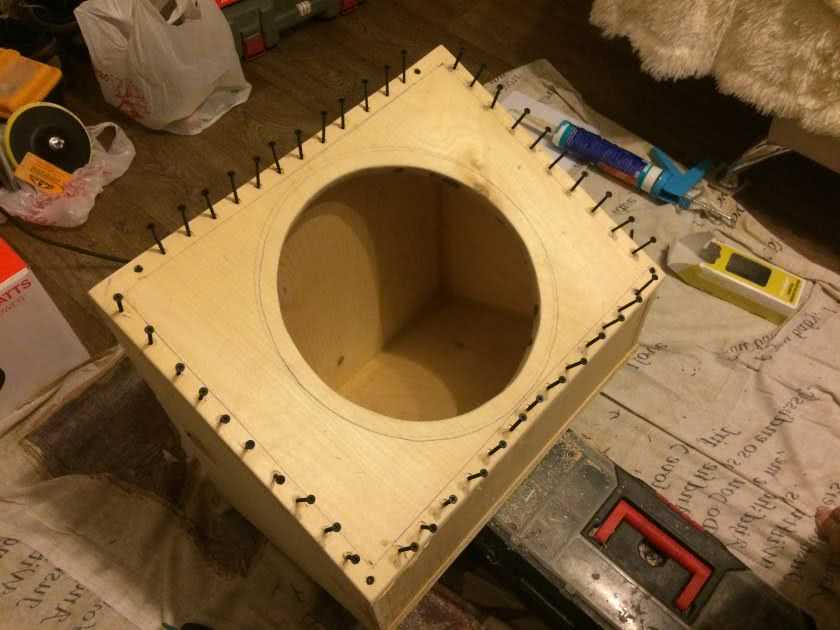

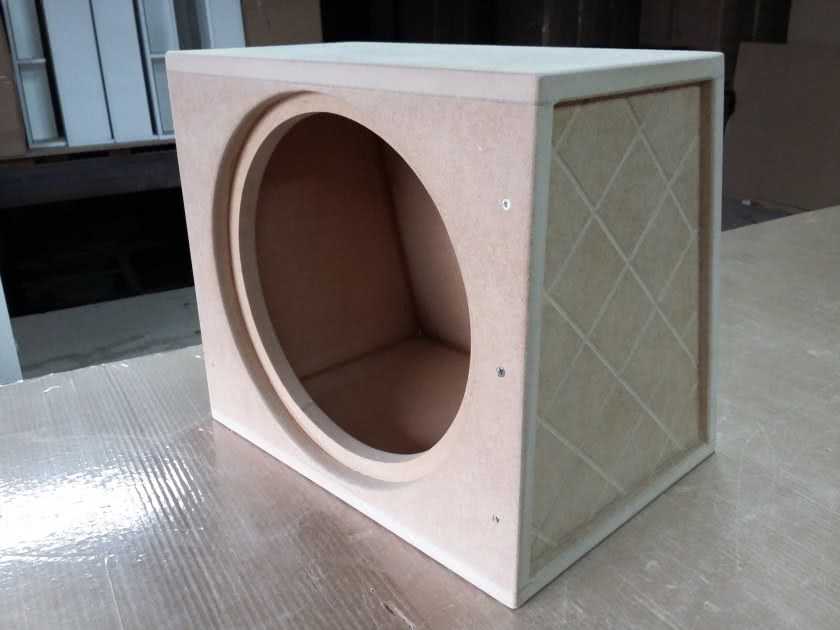

Конструирование корпуса сабвуфера

Перед тем, как начинать закупать материалы и начинать работать над тем, как сделать сабвуфер своими руками, вам нужно спроектировать и примерно прикинуть конструкция и форму главной части сабвуфера — корпуса.

Конструирование корпуса делится на два основных этапа, каждый из которых следует делать максимально подробно и аккуратно, чтобы в итоге получить качественный продукт:

• Установление и утверждение параметров Тиля-Смолла для громкоговорителя
• Программа для расчёта акустических оформлений

Другие инструменты, такие как короб для сабвуфера, тоже можно сделать своими руками.

Всё вышеперечисленное можно приобрести практически в каждом магазине электронных товаров. Устанавливается всё по инструкции, которая прилагается к всем комплектующим. Написано всё довольно понятно и даже профан в состоянии разобраться и установить всё без ошибок и поломок.

Схема усилителя для сабвуфера

Короб для сабвуфера своими руками Принципиальная схема усилителя для сабвуфера выглядит так:

Сигнал, поступающий от магнитолы необходимо обработать определенным образом, чтобы он не потерял своего качества после усиления. Для этой цели применяется такое устройство, как сумматор.

Сигнал, проходящий через создаваемую плату, «обрезается» таким образом, что усилитель для сабвуфера своими руками в итоге выдает звуки в диапазоне от 16 до 300 Герц. Также нам понадобится блок коммутации силовой цепи, который не даст усилителю сильно разряжать аккумулятор автомобиля.

Внимание: напряжение катушки в устанавливаемом реле должно быть 12В, а сила тока контактов не меньше, чем 20А. Чтобы питать установленные реле применяется отдельно выводимая клемма (REM). Ее можно подключить к одному из выходов магнитолы, который поддерживает питание в +12В

Таким образом, мы в принципе не можем случайно оставить усилитель включенным – он будет выключаться при выключении магнитолы, и соответственно, включаться тоже вместе с ней. Дополнить автомобильный усилитель для сабвуфера своими руками можно при помощи светодиодов, показывающих, когда он включен и выключен

Ее можно подключить к одному из выходов магнитолы, который поддерживает питание в +12В. Таким образом, мы в принципе не можем случайно оставить усилитель включенным – он будет выключаться при выключении магнитолы, и соответственно, включаться тоже вместе с ней. Дополнить автомобильный усилитель для сабвуфера своими руками можно при помощи светодиодов, показывающих, когда он включен и выключен.

Обращаем внимание на то, что трансформатор для схемы наматывается на ферритовое кольцо, 40х25х11. Предварительно оно обрабатывается с помощью напильника, и обматывается изолентой. Сначала осуществляется первичная обмотка кольца – делается это с помощью пятью жилами провода диаметром 0,9 мм, или меньше

Затем жилы скручиваются таким образом, чтобы оставались кончики для входов в плате. Поверх намотанного на кольцо провода так же обматывается изоляция

Сначала осуществляется первичная обмотка кольца – делается это с помощью пятью жилами провода диаметром 0,9 мм, или меньше. Затем жилы скручиваются таким образом, чтобы оставались кончики для входов в плате. Поверх намотанного на кольцо провода так же обматывается изоляция.

Сверху начинаем осуществлять повторную обмотку, используя для этого уже более толстый провод, с диаметров 1,5 мм. Точно также оставляем в итоге 4 скрученных пучка проводов под соответствующие входы в нашей плате.

После того, как отдельные части к простому усилителю для сабвуфера своими руками были изготовлен, осталось собрать его в одном корпусе. В принципе, есть возможность изготовить его и на одной плате, но такое решение является более затратным, и требует дополнительных расчетов.

Схожая схема может применяться не только для автомобильных сабвуферов, но и при создании самого обычного усилителя для домашней аудиотехники. Как сделать усилитель для сабвуфера своими руками, показано на схемах выше, осталось только привести чертеж самой «коробки» для самодельного домашнего сабвуфера.

Автомобильный усилитель 8212 делаем сами

Вс 24 Ноя 356 Рубрика: Усилители мощности Простой, довольно мощный и дешевый автомобильный усилитель можно реализовать с минимальными затратами всего за один день. Этот проект призван доказать #8212 на сколько маленьким и дешевым может быть полноценный усилитель для авто. 12- Вольтовые микросхемы с питанием от бортовой сети автомобильного аккумулятора не могут обеспечить нужную мощность для питания сабвуферных головок, следовательно, возникает необходимость применить более мощные усилители с двухполярным питанием.

Основная проблема применения мощных усилителей, заключается в том, что для их запитки нужно будет использовать преобразователь напряжения, который и будет обеспечивать нужные параметры, для питания усилителя.

Инвертор #8212 серьезная вещь и если кто-то собирает его впервые и нет опыта, то с ним лучше не связаться.

В моем случае потребовалось собрать простой усилитель с выходной мощностью 100-120 ватт для питания сабуфера.

Сразу выбор впал на микросхему ТДА7294, хотя изначально планировал на транзисторах реализовать, но если речь идет о сабвуферном усилителе небольшой мощности, то транзисторы уступают микросхемам.

Усилительная микросхема подключена по стандартной схеме, особо останавливаться на сборке усилителя не буду, поскольку ничего сложного в этом нет.

Основные характеристики микросхемы TDA7294 таковы.

Как правильно подсоединить сабвуфер в машине

При прокладке всех проводов, от моторного отсека с аккумулятором до места установки низкочастотной колонки, нужно соблюдать правила монтажа. Кабели пропускаются через имеющиеся технологические отверстия. Если это сложно или неудобно, то отверстия можно высверлить самостоятельно. В точках пересечения кабелей и металлических поверхностей нужно ставить защитные резиновые втулки. Самым надёжным способом будет прокладка проводов в гофрированном пластиковом рукаве. Проводка должна быть жёстко закреплена, поэтому для её фиксации используются пластиковые стяжки.При установке саба в авто, кроме сигнального проводаи кабеля электропитания между автомагнитолой и активной колонкой прокладывается одиночный неэкранированный провод линии управления.

При включении питания магнитолы, потенциалом с этого провода, включается электропитание активной системы.Часто этот провод не подключают, а для подачи напряжения на усилитель используют отдельный тумблер.Подключение активного сабвуфера в авто без предохранителя не допускается, так как около 70% всех возгораний в автомобиле происходит из-за короткого замыкания незащищённых проводов питания акустических систем.Предохранитель должен быть установлен в моторном отсеке рядом с аккумулятором. При сечении кабеля до 10 мм2, допускается установка предохранителя на ток не более 60 А. При сечении 20 мм2 потребуется предохранитель на 100 А. Предохранитель на меньший ток поставить можно, а на больший нельзя, так как это может привести к возгоранию.

Временная область и частотная область

Когда вы смотрите на электрический сигнал на осциллографе, вы видите линию, которая представляет изменения напряжения относительно времени. В любой конкретный момент времени сигнал имеет только одно значение напряжения. На осциллографе вы видите представление сигнала во временной области.

Типовая осциллограмма проста и интуитивно понятна, но она также имеет некоторые ограничения, поскольку она напрямую не раскрывает частотный состав сигнала. В отличие от представления во временной области, в котором один момент времени соответствует только одному значению напряжения, представление в частотной области (также называемое спектром) передает информацию о сигнале посредством определения различных частотных компонентов, которые представлены одновременно.

Рисунок 1 – Представления во временной области синусоидального (вверху) и прямоугольного (внизу) сигналов

Рисунок 2 – Частотные представления синусоидального (вверху) и прямоугольного (внизу) сигналов

https://youtube.com/watch?v=Di5kUVnd0kI

Похожие записи:

Цвет #fffff0, цвет слоновой кости, ivory Как выбрать и пользоваться клеммниками wago для соединения проводов Линолеум для кухни: разновидности и советы по выбору типа раскроя и фактуры, фото интерьеров Как сделать реле времени для включения и выключения электроприборов своими руками Деревянное колесо своими руками Делаем клеймо своими руками
