Блокинг-генератор и его схема

Расчёт блокинг-генератора в автоколебательном режиме

Как любая электронная схема параметры работы блокинг-генератора полностью зависят от величин элементов составляющих схему, поэтому для расчёта необходимо задаться параметрами схемы.

Для расчёта блокинг-генератора обычно задаются следующими выходными характеристиками схемы: амплитуда импульсов U_m, период прохождения импульсов Т, длительность импульса τ_i, сопротивление нагрузки R_H.

Так как в настоящее время блокинг-генераторы очень часто используют в качестве задающих генераторов импульсных блоков питания, то для примера рассчитаем простейшую схему, на основе которой можно создать импульсный блок питания.

Зададим следующие параметры для расчёта: частота прохождения импульсов F = 50 кГц, скважность импульсов Q = 0,3, амплитуда выходных импульсов Um = 5 В, сопротивление нагрузки RH = 25 Ом, напряжение питания схемы ЕК = 310 В (выпрямленное сетевое напряжение). 1.Первым этапом расчёта является определение типа транзистора, как основного элемента схемы

Транзистор выбирается по следующим параметрам: максимально допустимое напряжение UCBmax, максимально допустимый ток коллектора ICmax и предельная частота fh21e

1.Первым этапом расчёта является определение типа транзистора, как основного элемента схемы. Транзистор выбирается по следующим параметрам: максимально допустимое напряжение U_CBmax, максимально допустимый ток коллектора I_Cmax и предельная частота f_h21e.

где n_H — коэффициент трансформации из коллекторной обмотки в обмотку нагрузки.

Примем I_C = 0,02 А

Данным параметрам удовлетворяет транзистор MJE13001 со следующими характеристиками:

2.Определим величину сопротивления R1

Примем значение R1 = 390 Ом.

3.Рассчитаем параметры импульсного трансформатора. Коэффициент трансформации для выходной обмотки n_H

Коэффициент трансформации для обмотки в цепи базы n_B

где U_b – напряжение на базе транзистора VT1.

Выберем U_B = 5 В. Тогда

Индуктивность коллекторной обмотки трансформатора

где t_i – длительность импульса;

R’_H – приведённое сопротивление нагрузки;

r’_b – приведённое к коллекторной нагрузке сопротивление базы.

Определим длительность импульса и приведённые сопротивления

где r_b – внутреннее объемное сопротивление базы. Тогда

Тогда индуктивность первичной обмотки будет равна

4.Определим величину сопротивления R2 и емкость конденсатора С1. Ёмкость конденсатора С1 определится из следующего условия

Примем С1 = 12 нФ Сопротивление резистора R2

Примем R2 = 62 кОм.

5.В коллекторную цепь транзистора необходимо включать демпфирующую цепочку. Она позволяет ограничить всплески импульсов на трансформаторе, вследствие чего уменьшаются импульсные помехи и вероятность пробоя транзистора. В данном случае применена простейшая демпфирующая цепь в виде диода VD1, который должен удовлетворять следующим условиям

Данным параметрам удовлетворяет диод типа 1N4004.

Более подробно о демпфирующих цепях я расскажу, когда будем рассматривать индуктивные элементы и импульсные источники питания.

Теория это хорошо, но без практического применения это просто слова.Здесь можно всё сделать своими руками.

Видео

До сих пор существует несколько областей, в которых применение транзисторов затруднено. Это мощные генераторы СВЧ диапазона в радиолокации, и там, где требуется получение особо мощных импульсов высокой частоты. Пока еще не разработаны мощные транзисторы СВЧ диапазона. Во всех других областях подавляющее большинство генераторов выполняется исключительно на транзисторах. Причин этому несколько. Во-первых, габариты. Во-вторых, потребляемая мощность. В-третьих, надежность. Вдобавок ко всему, транзисторы из-за особенностей своей структуры очень просто поддаются миниатюризации.

https://youtube.com/watch?v=D8AV13zNL4E

https://youtube.com/watch?v=2OBIekdoICY

https://youtube.com/watch?v=zni1cXkAIZM

Плата и компоненты

Я немного изменил схему, в частности, поставил PNP транзисторы, поскольку подходящих NPN под рукой не оказалось, а так же добавил второй резистор.

И добавил я его не просто так, помните, я обещал рассказать о резисторе для запуска? В идеале он должен быть несколько десятков килоом, чтобы не влиять на работу, но суметь запустить процесс, а управление транзисторами должно осуществляться исключительно обмоткой связи. Но хитрым китайцам жалко меди, и поэтому в обмотке связи только два витка, и с резистором положенного сопротивления лампа даже не зажигается. Но они ставят резистор более низкого сопротивления, в результате транзистор с эти резистором в базе работает в более нагруженном режиме, он то и сгорел. Я не стал перематывать трансформатор, а поставил более мощные транзисторы и два резистора. Теперь помимо обмотки связи транзисторы отпираются при помощи этих резисторов, в результате мощность балласта повысилась с 4 до 20 ватт, но это предел как для трансформатора, так и для транзисторов.

Блокинг-генератор на полевом транзисторе в тиристорном зажигании

В качестве основы для разработки данного блока зажигания использованы идеи и схемные решения аналогичных известных конструкций тиристорных блоков зажигания, автором которых является Г. Карасев. Отличие разработанной мною схемы от предложенных вышеупомянутым автором — в применении блокинг-генератора на мощном полевом транзисторе, что, наряду с отсутствием в схеме электролитических конденсаторов, позволяет повысить энергетические характеристики, КПД и надежность конструкции.

Блокинг-генератор собран на трансформаторе Т1, транзисторе VT2, резисторах R1,R3, стабилитроне VD3, диодах VD1,VD2,VD4, накопительном конденсаторе С1 в качестве нагрузки с использованием цепи стабилизации выходного напряжения на транзисторе VT1 и резисторах R4,R2. Цикличная работа блокинг-генератора происходит за счет насыщения трансформатора. Напряжение, задаваемое стабилитроном VD3, открывает транзистор VT2, на обмотках трансформатора появляется напряжение. Несмотря на шунтирование стабилитрона открывающимся транзистором VT2 и диодом VD2, появившееся на обмотке II напряжение продолжает удерживать VT2 в открытом состоянии до тех пор, пока не происходит насыщение трансформатора. В момент насыщения трансформатора на обмотке II пропадает напряжение, транзистор VT2 закрывается, полярность напряжения на обмотках меняется на обратную. Накопленная в трансформаторе (за счет протекавшего тока через обмотку I) энергия передается обмоткой III через диод VD4 на накопительный конденсатор С1, а появившееся на обмотке II обратное напряжение, несмотря на отсутствие в ней тока из-за закрытого диода VD1 и восстановление напряжения на стабилитроне VD3 из-за закрывшегося транзистора VT2, противодействует следующему открыванию транзистора VT2 до полного сброса энергии из трансформатора в накопительный конденсатор. По окончании сброса энергии начинается следующий цикл работы блокинг-генератора. Циклы повторяются до тех пор, пока не начнет работать цепь стабилизации R4,R2,VT1. При достижении напряжения на накопительном конденсаторе величины около 400В произойдет открывание транзистора VT1, который зашунтирует цепь открывания транзистора VT2 и временно приостановит работу блокинг-генератора, в результате чего напряжение на C1 будет достаточно стабилизировано. Транзистор VT1 благодаря резистору R6 также используется для отключения блокинг-генератора при разомкнутом прерывателе, в это время происходит колебательный процесс передачи энергии из накопительного конденсатора в катушку зажигания.

Блок прост в изготовлении, так как в нем, в частности, использован унифицированный трансформатор для импульсных источников питания промышленного изготовления. При самостоятельном изготовлении трансформатора Т1 на ферритовом магнитопроводе руководствоваться рекомендациями, указанными в «Усовершенствованный блок зажигания», с некоторыми отличиями — обмотки I, II должны иметь по 40 витков, обмотка III — 365 витков, диаметр провода для обмоток I и II,III — 1.0мм и 0.3мм соответственно, ферритовый сердечник Ш16х16 марки 2000НМ.

Все конденсаторы марки К73-17, транзистор КТ3102Б можно заменить любым подобным со схожими характеристиками. При использовании импортных тиристоров сопротивление резистора R5 может быть увеличено до 1,2. 1,5 кОм, а емкость конденсаторов С2 и С3 снижена до 22 нФ и 0,1 мкФ соответственно.

Источник



Трансформатор Тесла

Инверторный генератор или обычный: что лучше

Многие путают понятия генератора и трансформатора (катушка) Тесла. Для разъяснений нужно остановиться на этом подробнее. Трансформатор Тесла изучен достаточно и доступен для повторения. Многие производители успешно выпускают различные модели трансформаторов как для практического использования в различных устройствах, так и для демонстрационных целей.

Трансформатор Тесла представляет собой преобразователь электрической энергии с низкого напряжения в высокое. Выходное напряжение может составлять миллионы вольт, но сама конструкция при этом не представляет высокой сложности. Гениальность изобретателя состоит в том, что ему удалось собрать устройство, использующее известные физические свойства электромагнитных полей, но при этом совершенно иным способом. Исчерпывающего теоретического обоснования работы устройства не существует до сих пор.

Трансформатор Тесла

В основе конструкции лежит трансформатор с двумя обмотками, с большим и малым количеством витков. Самое главное – отсутствует традиционный ферромагнитный сердечник, и взаимосвязь между обмотками получается очень слабой. Учитывая уровень выходного напряжения трансформатора Тесла, можно сделать вывод, что обычная методика расчета трансформатора, даже с учетом высокой частоты преобразования, здесь неприменима.

воскресенье, 13 апреля 2014 г.

Блокинг-генератор.

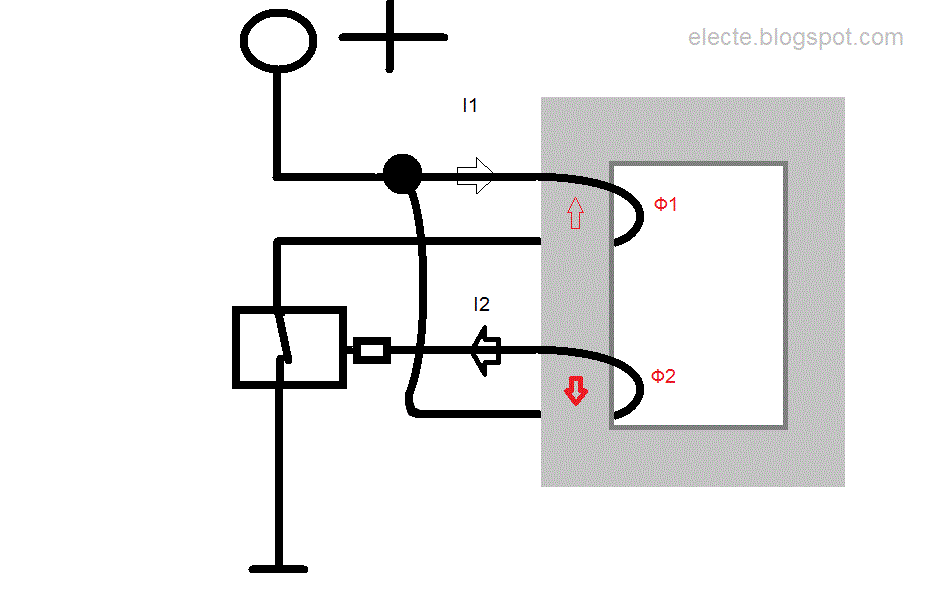

Из анимированного рисунка 3 видно что преобразователь обратноходовый (ток идёт в нагрузку после того как энергия накоплена в дросселе и тогда когда ключ разомкнут), на выходе короткие прямоугольные импульсы. Быть может рисунки немного не грамотные но так визуально проще представить работу блокинг-генератора. Процесс изготовления преобразователя на блокинг-генераторе показан на видео:

Преобразователь без умножителя выглядит так:

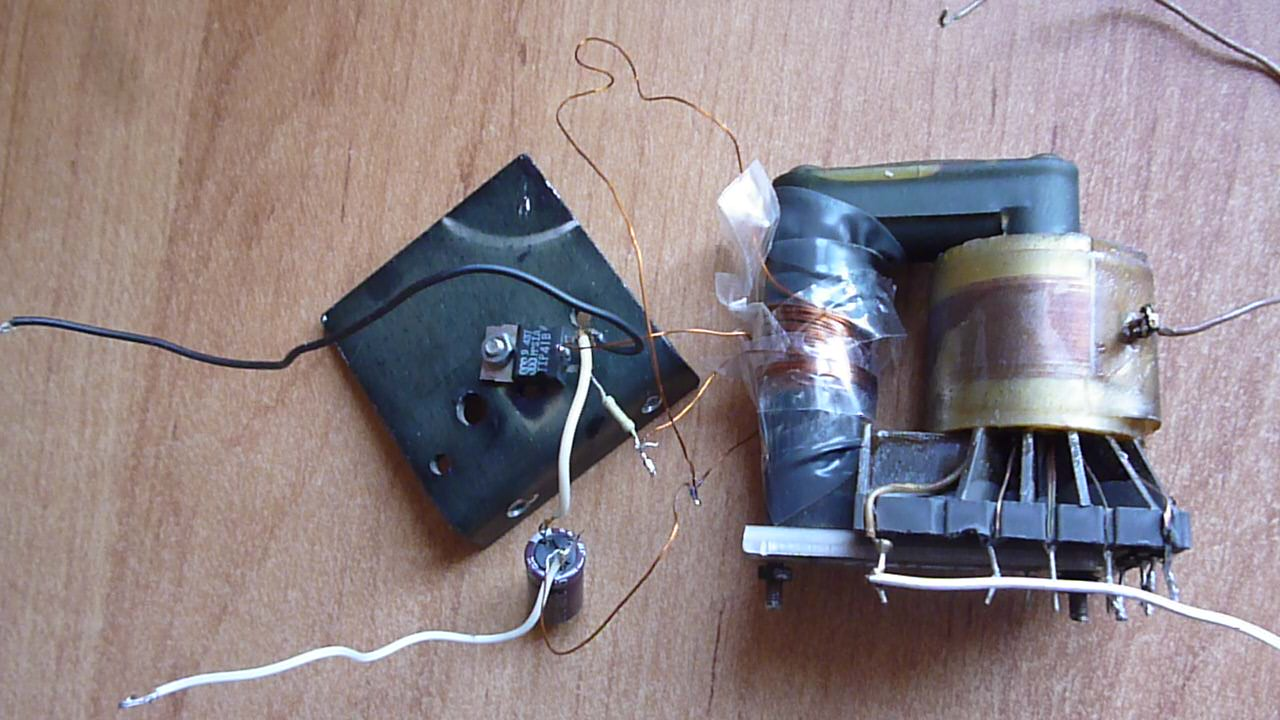

Транзистор лучше прижать (например болтом с гайкой) к радиатору для охлаждения. С выхода трансформатора разрядов может не быть поэтому нужен умножитель. Питать преобразователь можно от батарейки «крона» на 9В. Выводов умножителя лучше не касаться во время работы преобразователя, после отключения питания и прекращения работы преобразователя конденсаторы в умножителе всё ещё будут заряжены и умножитель может «ударить током», чтобы этого не произошло нужно ненадолго замкнуть выводы умножителя с которых возникают разряды при работе преобразователя.

20 комментариев:

ЗдравствуйтеБлагодарим за интересные и полезные сведения на сайте.Существует ли ещё проще схема генератора для повышения напряжения?

Можно сделать генератор для повышения напряжения на туннельном диоде. Туннельный диод катодом подключается к первичной обмотке, на его анод подаётся небольшое положительное напряжение относительно другого вывода первичной обмотки.

Тогда предложение, — публикация с этим примером :)Более того, можно сделать повышение напряжения до возможно бОльших значений, со ступенчатым выбором уровня. Это даст очень простой, экономичный и не дорогой в изготовлении высоковольтный источник эл.энергии, для опытов и лабораторных исследований.Можно обойтись минимальным числом во вторичной обмотке трансформатора, а дальнейшее повышение потенциала реализовать многоступенчатым простым множителем напряжения. Либо как вариант — по схеме генератора Маркса, но в качестве промежутков разрядников — неонки.

Интересная мысль таким образом создать подобие электрофорной машинки, но без движущихся частей. Интересных опытов для такого источника много, да и прикладное применение найдётся.

А из чего делается обмотка?

Обмотки делаются из эмалированного провода. Можно из медного эмалированного можно из алюминиевого но лучше из медного. Диаметр провода не помню но 0.5мм наверное точно хватит.

По каким формулам этой схеме рассчитывается количество витков и сопротивление резистора?

То что показано на рисунке 1 определено опытным путём. Сопротивление резистора выбирается таким чтобы было не достаточно низким для того чтобы переход база-эмиттер перегорел и не на столько высоким чтобы транзистор не открылся. Исходя из этого выбирается ток базы Iб. Сопротивление резистора R=Eб/Iб где Eб-ЭДС обмотки w2. Это ЭДС примерно можно найти по формуле: Ew2=(S*w2*dB)/dt где: S-площадь поперечного сечения магнитопровода, w2-количество витков обмотки w2, dB-изменение индукции (т.к. это блокинг-генератор то индукция изменяется до индукции насыщения (не знаю точно от чего но возможно от нуля)), dt-время за которое происходит это изменение индукции dB. dt-это время за которое w1 заряжается до насыщения, не знаю на сколько это правильно, но думаю можно это время рассчитать по формуле: dt=(S*w1*dB)/Eп где: w1-количество витков обмотки w1, Eп-напряжение питания. Количество витков w1 выбирается небольшим для того чтобы коэффициент трансформации был больше и напряжение на выходе было больше.

помогите пожалуйста у меня тема курсовой » Разработка на базе блокинг-генератора с преобразователя напряжения 5В в напряжение 1500В, I=200мкА» как расчитать, с чего начать? работаю в мультисиме, просто нужно собрать схему.

Автоколебательный блокинг-генератор

Как говорилось выше, автоколебательный блокинг-генератор является наиболее распространённым. Давайте рассмотрим его устройство и принцип работы на основе простейшей схемы, которая изображена ниже

Простейшая схема автоколебательного блокинг-генератора.

Простейший блокинг-генератор состоит из транзистора VT1 по схеме с общим эмиттером, трансформатора обратной связи Т1, демпфирующей цепи в виде диода VD1, времязадающей цепочки R2C1, базового резистора R1 и сопротивления нагрузки Rн.

Рассмотрим работу блокинг-генератора на основе временных диаграмм его работы, которые представлены ниже

Временные диаграммы работы блокинг-генератора.

Первая стадия (формирование фронта импульса

) начинается в момент времени t0, то есть в момент включения питания либо по окончании периода предыдущего импульса. В этот момент транзистор оказывается заперт, а конденсатор С1 начинает заряжаться через резистор R2. По мере заряда конденсатора С1 увеличивается напряжение UBE на базе транзистора VT1, что приводит к постепенному открытию транзистора и возрастанию коллекторного тока IC. Возрастающий ток коллектора приводит к формированию ЭДС в трансформаторе и на его зажимах формируется возрастающее напряжение и ток пропорционально току коллектора транзистора VT1. Данная стадия заканчивается в момент времени t1, когда транзистор перешёл полностью в режим насыщения.

Вторая стадия (формирование вершины импульса

) начинается в момент времени t1. После того как транзистор VT1 перешёл в режим насыщения на него уже мало влияет ток протекающий через базу транзистора, поэтому нарастание амплитуды импульса прекращается и начинает формироваться плоская вершина импульса. В данный период времени напряжение на зажимах трансформатора практически не изменяется, поэтому напряжение на коллекторе не изменяется, но так как происходит разряд конденсатора С1 уменьшается напряжение на базе транзистора VT1, а следовательно и ток базы Ib. По мере уменьшения тока базы Ib начинает уменьшаться ток коллектора IC, но вследствие индуктивного характера коллекторной нагрузки, начинает увеличиваться ток намагничивания трансформатора, а, следовательно, и коллекторный ток транзистора VT1, в результате напряжение на коллекторе остаётся постоянным некоторое время, которое зависит от параметров трансформатора Т1.

Третья стадия (формирование среза импульса

) начинается в момент времени t2. В это время ток подмагничивания уменьшается и транзистор VT1 начинает закрываться под воздействием уменьшающегося тока базы Ib, вследствие разряда конденсатора С1. Когда транзистор полностью закроется коллекторный ток уменьшится практически до нуля и потенциал на выводах трансформатора Т1 также уменьшится, но вследствие этого в обмотках трансформатора возникнет ток обратный току коллектора IC и соответственно току базы Ib, что приведёт к ещё быстрейшему разряду конденсатора и образованию отрицательного всплеска напряжения на базе. Отрицательный импульс напряжения на базе транзистора VT1 ещё быстрее разрядит конденсатор, что уменьшит продолжительность среза импульса по сравнению с фронтом.

Четвёртая стадия (восстановление

) начинается в момент времени t3. В это время транзистор находится в полностью закрытом состоянии. В этот период времени происходит рассеивание энергии в конденсаторе и трансформаторе, запасённой в третьей стадии работы блокинг-генератора. В этот период времени в трансформаторе могут возникать некоторые колебательные процессы (изменение напряжения до уровня UK max), что в общем случае нежелательны, поэтому для предотвращения этого параллельно коллекторной обмотке трансформатора включают различные демпфирующие цепи, в данном случае эту роль выполняет диод VD1.

Генератор Тесла

Линейный электрогенератор Тесла является основным прототипом рабочего прибора. Патент на него был зарегистрирован еще в 19 веке. Главным достоинством прибора является то, что его можно построить даже в домашних условиях с использованием солнечной энергии. Железная или стальная пластина изолируется внешними проводниками, после чего она размещается максимально высоко в воздухе. Вторую пластину размещаем в песке, земле или прочей заземленной поверхности. Провод запускается из металлической пластины, крепление производится с конденсатором на одной стороне пластины и второй кабель идет от основания пластины к другой стороне конденсатора.

Фото — Бестопливный генератор тесла

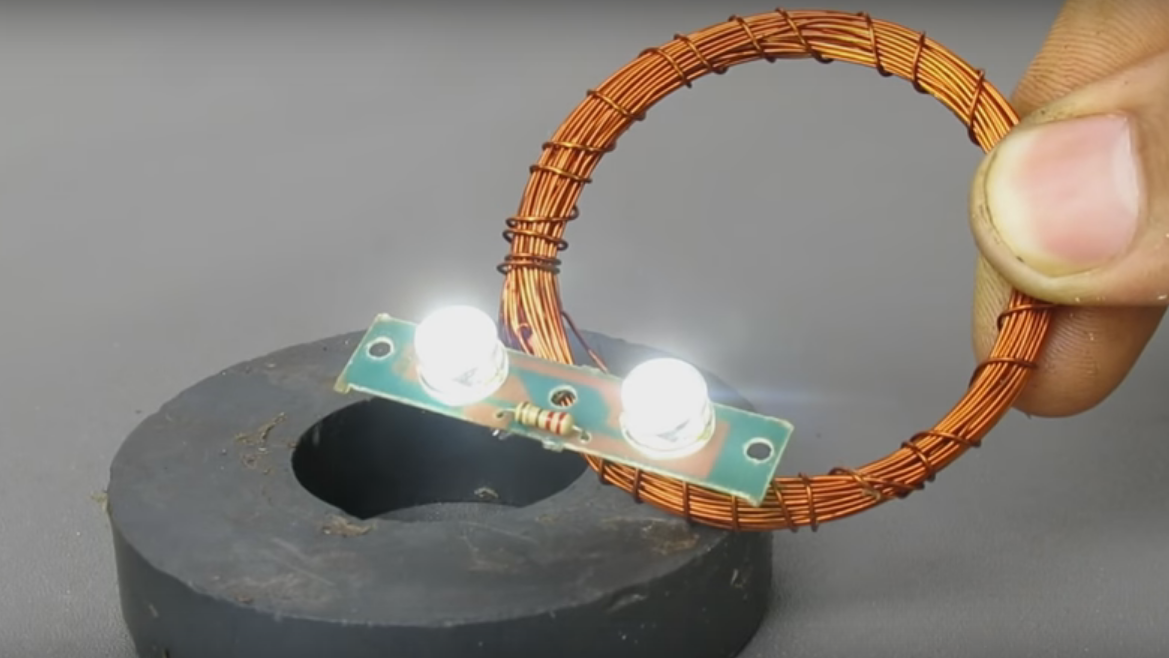

Такой самодельный бестопливный механический генератор свободной энергии электричества в теории полностью работающий, но для реального осуществление плана лучше использовать более распространенные модели, к примеру изобретателей Адамса, Соболева, Алексеенко, Громова, Дональда, Кондрашова, Мотовилова, Мельниченко и прочих. Собрать рабочий прибор можно даже при перепланировке какого-либо из перечисленных устройств, это выйдет дешевле, нежели самому все подсоединять.

Кроме энергии Солнца, можно использовать турбинные генераторы, которые работают без топлива на энергии воды. Магниты полностью покрывают вращающиеся металлические диски, также к прибору добавляется фланец и самозапитанный провод, что значительно снижает потери, благодаря этому данный теплогенератор работает более эффективно, чем солнечный . Из-за высоких асинхронных колебаний этот ватный бестопливный генератор страдает от вихревой электроэнергии, так что его нельзя использовать в автомобиле или для питания дома, т.к. на импульсе могут сгореть двигатели.

Фото — Бестопливный генератор Адамса

Но гидродинамический закон Фарадея также предлагает использовать простой вечный генератор. Его магнитный диск разделен на спиральные кривые, которые излучают энергию из центра к внешнему краю, уменьшая резонанс.

В данной высоковольтной электрической системе, если есть два витка рядом расположенных, электроток передвигается по проводу, ток, проходящий через петлю, будет создавать магнитное поле, которое будет излучаться против тока, проходящего через вторую петлю, создавая сопротивление.

Генераторы импульсов на полевых транзисторах

Главное отличие полевых транзисторов – сопротивление на входе соизмеримо с сопротивлением электронных ламп. Схемы Колпитца и Хартли можно собирать и на полевых транзисторах, только катушки и конденсаторы необходимо подбирать с соответствующими техническими характеристиками. В противном случае генераторы на полевых транзисторах работать не будут.

Цепи, задающие частоту, подчиняются таким же законам. Для производства высокочастотных импульсов лучше приспособлен обычный прибор, собранный с использованием полевых транзисторов. Полевой транзистор не шунтирует индуктивность в схемах, поэтому генераторы вч сигнала работают более стабильно.

Принцип работы

Чтобы разобраться с главным принципом, по которому работают такие устройства, сначала надо вспомнить одно правило — напряжённость в каждой точке устройства прямо пропорциональна квадрату тока, который протекает по проводнику. При появлении электрического тока вокруг последнего всегда появляется поле. Оно способно распространять своё действие на большие расстояния. Легко создать и в генераторе Романова свободную энергию по инструкции своими руками.

Схему обеспечивает постоянная подкачка энергии из внешнего источника. Образуется она за счёт переменного ВЧ тока. Результат — поле начинает пульсировать, распространять свой сигнал. Энергетические характеристики, таким образом, проявляются в кинетическом виде. Если этот процесс форсировать, удастся получить интересный эфирный эффект. Он проявляет себя как волна, обладающая мощной ударной характеристикой. Электромагнитные установки работают иначе.

Интересно. Ситуация способствует переходу к оперированию с большими мощностями.

Генераторы Тесла — устройства, в которых удаётся реализовать этот процесс. Природный аналог — эфирный разряд молнии, электрогенераторы тоже могут создавать такую энергию.

Устройство прямоугольных импульсов

Схема модели данного типа подразумевает использование широкополосных выпрямителей. В наше время такие устройства часто встречаются в радиоприемниках. Если рассматривать модификации на 100 Гц, то резисторы в них чаще всего производители устанавливают нормированные. При этом полевые аналоги можно встретить в приборах довольно редко. Параметр проводимости в таком случае лежит в районе 4 мк. Если рассматривать модификации на 120 Гц, то они в основном идут на проходных конденсаторах.

При этом модуляторы используются только операционного типа. В данном случае регуляторы устанавливаются с дисплеями. С их помощью можно следить за частотой колебаний. Также данные устройства изготавливаются с частотой в 140 Гц. В данном случае конденсаторы имеются открытого типа. Проводимость сигнала у них в среднем около 4 мк. В свою очередь, напряжение компоненты выдерживают примерно в 20В.

Устройство на 100 Гц

На 100 Гц блокинг-генератор (схема показана ниже) в наше время используется часто в радиоприемниках. При этом для медицинского оборудования он не годится. Также следует учитывать, что выпрямители у моделей, как правило, устанавливаются операционного типа. Однако проводниковые аналоги также встречаются. Модуляторы для таких устройств подходят самые разнообразные.

Наиболее распространенными принято считать многоканальные модификации. Для поворотных регуляторов они подходят отлично. Непосредственно определение тактовой частоты происходит за счет изменения напряжения. Для этого блоки питания в устройства подбираются на 20 В. Также следует отметить, что на рынке представлены приборы со вспомогательными адаптерами. Для синусоидальных сигналов они подходят хорошо. При этом амплитуда колебаний их определяется за счет преобразователя.

Модель на 120 Гц

Блокинг-генератор данного типа широко распространен в измерительных приборах. Для создания осциллографов он используются довольно часто. Как правило, выпрямители в устройствах применяются с высокой чувствительностью. В данном случае параметр проводимости довольно значительный. Однако следует учитывать, что конденсаторы по характеристикам могут сильно различаться. При этом резисторы используются как открытого, так и полевого типа. Преобразователи устанавливаются с низкой пропускной способностью. Для гармонических сигналов указанные приборы подходят идеально.

Блокинг-генератор: виды, принцип работы

Блокинг-генератор – это релаксационный генератор импульсов, выполняется он на базе усилительного элемента (например, транзистора) с сильной трансформаторной обратной связью. Чаще всего используют положительную обратную связь.

Преимущества и недостатки

Достоинством таких генераторов считается относительная простота, возможность подсоединения нагрузки через трансформатор

Форма генерируемых импульсов приближается к прямоугольной, скважность достигает десятков тысяч, длительность – сотен микросекунд. Предельная частота повторений импульсов достигает нескольких сотен кГц

Емкость колебательных контуров у таких устройств небольшая, обуславливается межвитковыми емкостями и, конечно же, емкостью монтажа. Благодаря этим качествам блокинг-генератор нашел широкое применение в производстве: в устройствах автоматики, регулирования и промышленной электроники.

Недостатком этих генераторов является зависимость частоты от изменения напряжения питания. Стабильность частоты ниже, чем у мультивибратора, составляет всего 5-10 процентов.

Блокинг-генератор, собранный по схеме с положительной сеткой или с резонансным контуром, который настроен на частоту повтора импульсов, с фиксирующим диодом, имеет довольно высокую стабильность колебаний. Нестабильность частоты в таких схемах менее одного процента.

Существует множество схем реализации таких генераторов: ламповые транзисторные с базовым смещением, транзисторные с эмиттерной связью, с положительной сеткой, с усиленным каскадом, на полевых транзисторах и другие.

На фото изображен блокинг-генератор на полевом транзисторе.

Наибольшую популярность получили устройства на обычных транзисторах. В таких устройствах обычно используют импульсные трансформаторы. Генератор может работать в заторможенном режиме, он легко синхронизируется внешним сигналом.

Блокинг-генератор, принцип работы

Работа схемы разделяется на несколько этапов. Этап первый: происходит отпирание транзистора при поступлении импульса на эмиттер. Прибор начинает работать. Когда на базу транзистора поступает отпирающий ток, он вызывает накопление заряда, а также возрастание коллекторного тока. Через резистор положительная обратная связь, осуществляемая обмотками импульсного трансформатора, возбуждает лавинообразный процесс нарастания базового, коллекторного токов и тока нагрузки. При этом уменьшается разность потенциалов между эмиттером и коллектором транзистора, когда она достигнет нуля, прибор переходит в состояние насыщения. Этап второй: пренебрегая сопротивлением первичной обмотки, считаем, что на обмотку подано постоянное напряжение питания. В результате на остальных обмотках трансформатора напряжение также неизменно. Характер изменения токов схемы определяется свойством цепей, которые включены последовательно с вторичными обмотками, а также со свойствами сердечника трансформатора. Например, при активной нагрузке ток будет постоянным. Ток на базе транзистора постоянный, но начинает уменьшаться при заряде конденсатора. Коллекторный ток определяется суммой тока намагничивания и переходных токов обмоток.

Ток намагничивания возрастает, характер роста определяется петлей гистерезиса материала сердечника. Вследствие этого увеличивается и ток коллектора. Это приводит к тому, что транзистор выходит из состояния насыщения, сформирована вершина импульса. Коллекторный ток снова становится зависимым от величины базового заряда, а базовый ток при этом начинает лавинообразно уменьшаться. Транзистор запирается, формируется срез импульса. При запирании прибора блокинг-генератор начинает восстанавливаться в исходное состояние.

Устройство прямоугольных импульсов

Схема модели данного типа подразумевает использование широкополосных выпрямителей. В наше время такие устройства часто встречаются в радиоприемниках. Если рассматривать модификации на 100 Гц, то резисторы в них чаще всего производители устанавливают нормированные. При этом полевые аналоги можно встретить в приборах довольно редко. Параметр проводимости в таком случае лежит в районе 4 мк. Если рассматривать модификации на 120 Гц, то они в основном идут на проходных конденсаторах.

При этом модуляторы используются только операционного типа. В данном случае регуляторы устанавливаются с дисплеями. С их помощью можно следить за частотой колебаний. Также данные устройства изготавливаются с частотой в 140 Гц. В данном случае конденсаторы имеются открытого типа. Проводимость сигнала у них в среднем около 4 мк. В свою очередь, напряжение компоненты выдерживают примерно в 20В.
