Принцип работы строительного пылесоса
Промышленный пылесос
, сделанный своими руками, немного отличается по техническим характеристикам. Принцип работы заключается в том, что благодаря насосу мотор создает разряженный воздух. Воздушный поток с грязью засасывается внутрь. С помощью фильтра происходит очищение воздуха. Принцип работы строительного агрегата с циклоном, заключается в 3 важных составляющих
Выбирая, обращайте внимание на мощность работы и мотора
- Двигатель;
- Насос;
- Фильтр.
Самодельный строительный вариант отличается многоуровневостью системы очистки воздуха.
Чем отличается строительный пылесос от обычного
Но для работ от случая к случаю, данную конструкцию можно немного доработать и усовершенствовать. Идея принадлежит Шайтеру Андрею.
Прежде чем мы рассмотрим второй вариант конструкции, задайте себе вопрос: «В чем заключается одно из основных отличий бытовых пылесосов от строительных?»
В бытовых моделях охлаждение происходит за счет всасываемого воздуха.
То есть, вы пылесосите пол, воздух засасывает мусор. Далее происходит его фильтрация и охлаждение самого двигателя. После чего воздух выбрасывается наружу.
Отсюда и вытекает весь риск повреждения двигателя. Во-первых, при забивании фильтра, резко спадает охлаждение движка.
Во-вторых, цементная пыль на 100% не задерживается в пылесборнике, и часть ее летит через обмотки, по пути снимая как наждак лаковую изоляцию. Такая дисперсная пыль убивает все трущееся и крутящееся.
Добавление воды на дно бачка не особо помогает. Вместо пыли вы получите много грязи, тяжесть ведра, а фильтра все равно в итоге забьются.
В профессиональных же девайсах охлаждение двигателя осуществляется отдельно, через специальные технологические отверстия. Поэтому им не так страшны забитые напрочь мусором мешки.
Более того, у них еще предусмотрена автоматическая очистка или встряхивание.
Дабы по уму переделать бытовую модель, вам понадобится немного больше запчастей, чем в первом случае.
Поэтапное изготовление Циклона
Рассмотрим разные варианты изготовления Циклона для пылесоса своими руками из канализационных труб и как сделать такое устройство по пошаговой инструкции с чертежами и фото-примерами.
Без конуса
Для конструкции из ведра и канализационных труб понадобятся:
- масляный фильтр;
- пластиковое ведро;
- канализационные ПВХ колена на 45° и 90°.
- труба сечением 40 мм и длиной 1 м;
- гофротруба длиной 2 м и диаметром 40 мм.
Процесс конструирования таков:
- По центру крышки от ведра прорезаем отверстие, чтобы в него вошла угловая пластиковая труба на 90°, к которой будет подсоединяться пылесос.
- Замазываем щели герметиком.
- В боковой части ведра прорезаем еще одно отверстие и вставляем колено 45°.
- В качестве соединительного элемента с коленом используем гофру.
- Стыкуем выход фильтра с коленом в крышке ведра.
С конусом
Для изготовления такого приспособления нужно подготовить:
- дорожный конус;
- круглые деревянные палочки;
- большую емкость;
- пластиковые колена диаметром 50 мм на 45° и 90°;
- кусок ПВХ трубы 50 мм;
- гофрированную трубу;
- толстую фанеру;
- крепеж.
Изготавливаем фильтр таким образом:
- Из фанеры вырезаем площадку под конус в виде квадрата размером 40*40 см и круг, равный внутреннему диаметру конуса.
- Скрепляем две детали вместе при помощи саморезов или клея и сверлим по центру отверстие под ПВХ трубу 50 мм.
- Изготавливаем из фанеры площадку размером 40х40 см и по центру делаем отверстие, диаметр которого должен соответствовать диаметру верхушки конуса.
- Закрепляем к площадке из п.3 четыре круглые палочки и плотно вставляем конус.
- Сбоку возле основания конуса проделываем отверстие диаметром 50 мм и вставляем в него трубу, промазывая шов герметиком.
- Прикладываем площадку из п.2 к вертикальным стойкам и крепим деталь на саморезы. При помощи деревянных держателей закрепляем трубу, входящую в нижнюю часть конуса, после чего вставляем еще одну трубу и колено в отверстие по центру.
- Устанавливаем конус сверху емкости для мусора, подключаем трубу пылесоса и трубу на всасывание мусора, проверяем работоспособность устройства.
Простой Циклон
Если необходим пылесос для уборки рабочего места после работы ЧПУ фрезера или аналогичного оборудования, можно собрать простой и компактный Циклон из ПВХ канализационных труб и пластиковых бутылок.
Для сборки понадобятся:
- 2 гофрированных шланга к пылесосу;
- ПВХ трубы диаметром 40 и 100 мм;
- лист металла толщиной 0,2-0,5 мм;
- 2 пластиковые бутылки на 2,5 л и одна на 5 л;
- ножницы по металлу;
- электродрель со сверлами;
- заклепочник;
- термопистолет с клеем.
Изготавливаем фильтр таким образом:
- От трубы сечением 100 мм отрезаем ровный кусок длиной 50 см, который будет служить корпусом устройства.
- Отрезаем два куска трубы 40 мм длиной 40 и 15 см, после чего на листе металла чертим 3 окружности с внутренним диаметром корпуса. В центре этих кругов чертим еще круги с диаметром меньшей трубы.
- Вырезаем детали из металла ножницами, после чего разрезаем их до середины и вырезаем внутренние круги. Затем соединяем при помощи заклепок все элементы между собой в виде спирали, которую надеваем на трубу 40 мм, равномерно распределяем витки и фиксируем их термоклеем.
- Спираль помещаем в большую трубу и оставляем немного выступ наружу.
- В верхней части корпуса проделываем отверстие под всасывающую трубу, счищаем заусенцы для плотного прилегания.
- Помещаем трубу в отверстие, герметизируя место стыка термоклеем.
- Из бутылки 5 л срезаем верхнюю часть, с которой удаляем горловину. Получившееся отверстие подгоняем под трубу 40 мм, поле чего надеваем деталь на корпус и приклеиваем термоклеем.
- Из емкости 2,5 л отрезаем большую часть и надеваем на низ корпуса с обязательным проклеиванием.
- Из двух пробок делаем соединительный элемент, высверливая середину. Бутылку, которая будет использоваться под мусор, укрепляем при помощи сварочных электродов. Для этого приклеиваем их по кругу бутылки при помощи скотча. Вкручиваем емкость на место и подсоединяем шланги на всасывание и выход.
Слишком тонкие гофрированные трубки использовать не стоит, поскольку во время работы они будут издавать сильный свист.
Подробнее об изготовлении самодельного Циклона можно узнать из видео.
https://youtube.com/watch?v=5kp0G11xwFc
Циклонные фильтры в пылесосе: плюсы и минусы технологии
Любая технология, даже самая передовая, обладает своими положительными и отрицательными сторонами, которые не всегда являются недоработкой инженеров и создателей, но могут вытекать из физического смысла изобретения. Пылесосы циклонного типа не лишены плюсов и минусов.
Преимуществами технологии можно считать следующие параметры:
- отсутствие мешка пылесборника, что обеспечивает удобство использования, поскольку при опустошении достигается высокая гигиеничность в силу отсутствия прямого контакта с содержимым резервуара;
- прочность пластикового фильтра. При уборке обычной пыли, которая лишена предметов с острыми краями, вероятность повреждения пылесборника минимальная, в отличие от бумажного мешка, изнашивающегося со временем.
- поддержание постоянной мощности всасывания. Приборы, оснащенные мешками для сбора пыли, при забивании последнего имеют обыкновение существенно терять силу забора воздуха. Поскольку в циклонных пылесосах Самсунг с фильтром на ручке или иных других моделях на пути воздушного потока не существует преград, то мощность остается неизменной;
- экономичность, вытекающая из отсутствия необходимости менять мешки для сбора пыли;
- долговечность;
- размеры. В сравнении с пылесосами, оснащёнными водяными фильтрами или имеющими функцию влажной уборки, циклонные модели обладают значительно меньшими габаритами и справиться с ними может даже ребенок;
- визуальный контроль. Поскольку резервуар для сбора мусора изготавливается из прозрачного пластика, то в случае засасывания небольшой, но нужной вещи, её легко найти.
К СВЕДЕНИЮ!
Несмотря на прочность пластика, применяемого для изготовления контейнера, со временем на нем могут появляться царапины, поскольку пыль и мусор движутся внутри с немалой скоростью.
Но несмотря на преимущества, подобные устройства обладают рядом недостатков, в частности:
- проблема со сбором мелкофракционного и лёгкого мусора. Конструкция циклона не позволяет провести качественный сбор перьев, пуха, шерсти домашних животных, волос и ниток. Если предполагается, что данный тип мусора будет превалирующим при уборке, тогда следует выбирать иные типы приборов;
- накопление статического электричества. Центробежная сила, приводящая к постоянному трению воздуха с пылью о стенки резервуара, способствует тому, что с течением времени наблюдается накопление статики, которая передается на части прибора. При прикосновении существует риск получения несильного, но неприятного разряда;
- зависимость всасывания от стабильности поступления воздушного потока. Если в процессе уборки происходит перекрывания всасывающей трубки (например, при чистке мебели или штор), наблюдается резкое сокращение потока воздуха, что приведет к оседанию пыли на фильтре и его засорению;
- создание шума крупными частицами. Если в мусоре встречаются большие частицы, то при появлении в резервуаре они могут привести к созданию неприятного шума. Также крупный мусор может стать причиной появления царапин на стенках;
- повышенный уровень шума. Поскольку циклон функционирует посредством создания центробежной силы воздушного потока, то при постоянном всасывании наблюдается создание повышенного уровня звука;
- цена. Циклонные модели стоят несколько дороже традиционных аналогов, а если выбирать пылесосы, оснащенные дополнительными функциями, то придется быть готовым доплачивать за комфорт и удобство.
Перед решением купить пылесос с циклонным фильтром, рейтинги и отзывы будут не единственным определяющим фактором
Преимущества и недостатки также следует принимать во внимание, определяя, насколько именно этот тип будет оптимальным для целей конечного пользователя
Как не спалить бытовой пылесос
У большинства современных моделей есть встроенный предохранительный клапан. Он показывает, когда фильтра уже засорены и в этот момент открывается дополнительный поток воздуха.
Правда это считается уже аварийной ситуацией. Ваша задача не дожидаться момента срабатывания этого клапана, а воспользоваться несколько иной хитростью.
У некоторых девайсов непосредственно на ручке есть регулятор тяги в виде отверстия, которое открывается или закрывается. Его как раз таки и следует приоткрыть при любых видах работ.
Если у вас нет такого заводского регулятора, можете в самой крышке ведра просверлить небольшое дополнительное отверстие диаметром 12мм.
Ну и самое главное не забывайте, что любой бытовой пылесос, как бы вы его не модернизировали, имеет определенный срок непрерывной работы. Обязательно фиксируйте время запуска и не работайте дольше положенного периода.
То есть, элементарно делайте паузы. Хотя бы для того, чтобы встряхнуть самодельный фильтр. А встряхивается он просто вместе с ведром.
Когда пылесборник существенно заполнится, открываете крышку ведра и легким движением вытаскиваете трубку с направляющих в нижней части мешка.
Он у вас раскроется и мусор с пылью можно удалить. После этого собираете всю конструкцию обратно и работаете дальше.
Нормального функционирования мешка, хватает примерно на три полных наполнения. После этого, цементная пыль в самой ткани начинает сильно тормозить поток воздуха.
Придется либо заменить фильтр на новый, либо не просто потрясти, а капитально очистить его от всякого мелкодисперсного мусора и продолжить работу как ни в чем не бывало.
https://youtube.com/watch?v=i5GR7k2VDqg
Какой пылесос без мешка выбрать
При покупке руководствуйтесь параметрами:
- мощность всасывания. Параметр отличается от мощности двигателя. У качественных моделей он находится в пределах от 300 до 470 Вт;
- энергопотребление. Если дело не касается ручного пылесоса, он потребляет 1,8-2,0 кВт/час;
- объём контейнера. Чем он больше, тем реже его нужно чистить. Объём также влияет на общие габариты модели;
- фильтр тонкой очистки. Есть несколько классов системы фильтрации. Лучший — HEPA-15;
- шум. Уровень шума не должен превышать 75-80 дБ;
- длина шнура. Если пылесос покупается для большой квартиры, короткий провод может стать проблемой и поводом для покупки удлинителя;
- размеры. Большой пылесос может не поместиться в шкафу, под столом, на балконе.
https://youtube.com/watch?v=Zbj8Inwl2Bk
При покупке пылесоса, у каждого свои параметры, предпочтения, влияющие на выбор. Для уборки средней квартиры достаточно компактного пылесоса. Для владельцев домашних питомцев обязательным условием будет повышенная мощность и наличие в комплекте турбощётки.
Пылесосы с циклонным фильтром
Приборы для уборки дома различаются по типу пылесборника. В описании модели указывается один из известных типов: мешок из нетканого материала или бумаги, аквафильтр или циклонный фильтр. Последний вариант характерен для пылесосов, предназначенных для сухой уборки.
Особенности конструкции циклона
Первые модели не отличались разнообразием: под крышкой находилось свободное пространство, куда вставлялись сменные мешки для мусора.
Некоторые были одноразовыми, чаще всего бумажными, другие – из практичного материала, легко поддающегося стирке. Минус мешковых агрегатов – неудобная эксплуатация.
Со временем этот недостаток исправили, заменив сменный элемент пластиковым контейнером. Он бывает различной формы – цилиндрической, кубической, в виде колбы. Существуют емкости, которые устанавливают под крышку, другие крепятся с внешней стороны.
Чтобы снять резервуар с корпуса, необходимо нажать на кнопку, находящуюся на ручке. Часто эту процедуру можно выполнить одной рукой
Вертикальные модели не имеют корпуса на колесах и по конструкции напоминают швабру, у них циклонный фильтр находится прямо на ручке. У пылесосов традиционной формы пластиковый резервуар может располагаться как в верхней части корпуса, так и сзади.
Рассмотрим конструкцию на примере модели марки Hoover.
В крышке пластикового резервуара находится фильтр, который время от времени необходимо чистить.
Например, у Самсунгов он имеет губчатую структуру, которая достаточно быстро забивается мелкой пылью. Загрязненная губка легко моется в мыльной воде – без этой процедуры пылесос будет подавать сигналы и резко снизит мощность.
Циклонный фильтр может присутствовать у всех известных видов пылесосов:
- ручных;
- вертикальных;
- обычных;
- роботизированных агрегатов.
У промышленных моделей часто вместо циклонного фильтра может вставляться объемный мешок – для уборки и утилизации строительного мусора.

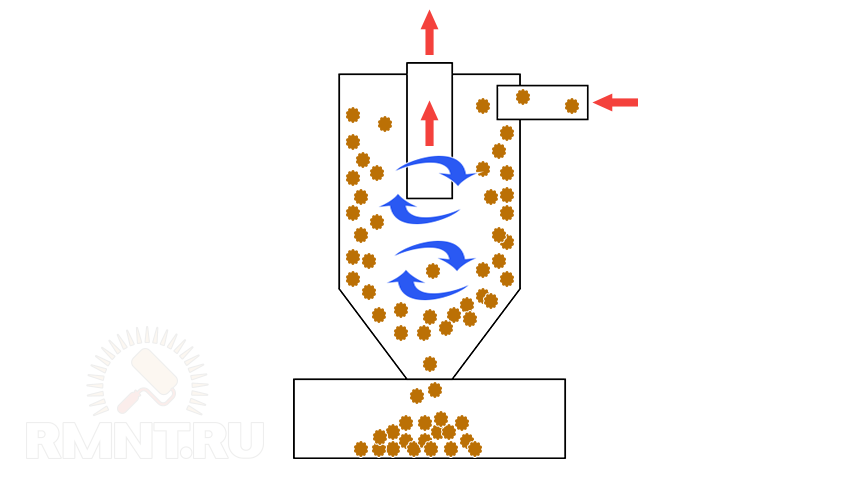

Принцип работы прибора
В пылесосах с мешком мусор засасывается внутрь трубы и с потоком воздуха попадает прямо в мешок.
У приборов с циклонным фильтром принцип действия немного другой. Благодаря особой конструкции пылесборника образуется небольшой мощный вихрь, который разбрасывает пыль по стенкам резервуара и не дает ей вернуться обратно в трубу.
Обычно кроме основного резервуара есть небольшое промежуточное отделение, где остаются крупные частички мусора и волосы. А мелкую пыль генерируемый поток воздуха центробежной силой выталкивает в основную емкость.
Результат работы – заполненный пластиковый бак, который нуждается в регулярной чистке.
Циклонные системы у моделей различных марок отличаются, но они всегда оснащены системой фильтрации.
Как правило, сеточки или промежуточные секции отделяют большой мусор, губки задерживают мелкую пыль, а фильтр HEPA установлен на выпуске и не дает мельчайшим пылинкам вернуться обратно в помещение.
Чтобы пыль не разлеталась по помещению в момент чистки циклонного фильтра, некоторые производители оснащают его системой прессования. Пример – технология Kompressor в приборах марки LG
Спиралеобразное движение воздуха, которое формирует циклонный фильтр, используют не только в домашних бытовых приборах. Циклоны применяют в промышленных установках на предприятиях для сбора порошкообразных веществ и той же пыли.
Изготовление своими руками
Перед началом работы необходимо запомнить, что соорудить столь незамысловатое устройство не составит труда, поэтому после освоения принципов можно сразу вносить в механизм собственные мастерские доработки.
При изготовлении циклона своими руками из подручных материалов необходимы:
Ёмкость на 10−25 литров (бак, пластиковый бидон, ведро, бочка и др.)
Важно взять основу, которая не имеет внутренних рёбер, иначе поток воздуха будет прерываться из-за помехи. Некоторые специалисты выпиливают деревянный каркас для ёмкости и совмещают его с оргстеклом, правда, при этом тратится время на деревообработку.
Полипропиленовое колено с углом наклона в 30 и 90 градусов
Колено с углом в 30 градусов будет создавать поток вихря (центрифугу).
Труба длиной около 1,5 м, в зависимости от объёма ёмкости.
Гофрированный шланг длиной в два метра. Его сразу можно разделить на два одинаковых шланга, один предназначен для сбора пыли, другой крепиться непосредственно к самому пылесосу.
Масляный фильтр или любая альтернатива (резиновая заглушка с многочисленными маленькими отверстиями или же тканевый воздухопроницаемый материал).
https://youtube.com/watch?v=fiJiAiDzSuM
Чтобы сделать пылесос своими руками, необходимо:
- В крышке от ёмкости необходимо сделать отверстие для полипропиленового колена в 90 градусов и в боковой части самой ёмкости такое же отверстие для колена в 30 градусов.
- Внутрь ёмкости помещается фильтр, уже соединённый с полипропиленовым коленом.
- Все отверстия следует плотно закрыть с помощью герметика.
Изготовление циклонного фильтра
Создание самодельного стружкососа складывается из ряда этапов:
- Создание фиксирующего кольца и фигурной вставки
- Установка фиксирующего кольца
- Установка бокового патрубка
- Установка верхнего ввода
- Установка фигурной вставки
- Сборка циклонного фильтра
Создание фиксирующего кольца и фигурной вставки
Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).
Делаем разметку — ставим малое ведро на фанеру и чертим линию по краю – получаем окружность.
Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.
Разметку лучше делать точно или в худшем случае «на глаз».
Выпиливаем получившиеся детали электролобзиком.
В итоге должно получиться две заготовки – фиксирующее кольцо и фигурная вставка.
Установка фиксирующего кольца
Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить фанеру.
Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.
И вырезаем ножом.
Устанавливаем вырезанную крышку на бортик малого ведра и фиксируем его саморезами.
Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра
Установка бокового патрубка
Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра
Обратите внимание, что верхней частью малого ведра теперь стало его дно
После того, как отверстие будет просверлено, нужно придать ему ножом каплевидную форму для более плотного прилегания патрубка.
Патрубок сажаем на герметик и фиксируем саморезом.
Установка верхнего ввода
Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.
Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из фанеры толщиной 20 мм с центральным отверстием под патрубок 50 мм.
Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.
Установку верхнего патрубка производим без дополнительного крепления – просто на герметик.
Установка фигурной вставки
Фигурная вставка — очень важный компонент самодельного стружкососа, она должна быть закреплена внутри циклонного фильтра, как показано на фото.
Крепление производится с помощью саморезов через наружную стенку циклона.
Сборка циклонного фильтра
Сборка предельно проста – получившуюся конструкцию нужно просто одеть на большое ведро. Итоговая высота изделия составляет 520 мм.
Затем необходимо правильно подсоединить воздуховоды:
- Верхний патрубок – к бытовому пылесосу
- Угловой отвод, входящий сбоку под углом – к шлангу.
Самодельный циклонный пылесос (стружкосос) готов.
Как сделать циклонный фильтр самостоятельно: пошаговое руководство
В случае с циклонным фильтром можно сэкономить, создав его самостоятельно из подручных материалов.
https://youtube.com/watch?v=mM3bopiJMXI
Подготавливаем инструменты и материал
Для работы вам потребуется:
- пластиковая труба диаметром 50 мм и длиной до 150 мм;
- кусок фанеры;
- шланг стандартного пылесоса;
- два ведра 5 л и 10 л;
- сантехнический уголок 30 градусов;
- электрическая дрель с коронкой и различными сверлами;
- линейка;
- строительный циркуль;
- карандаш;
- электролобзик;
- струбцина;
- канцелярский нож.
Изготавливаем корпус
- Возьмите нож, и обрежьте борта у 5 л ведра.
- Переверните емкость вверх дном, разместите на листе фанеры и расчертите карандашом по окружности.
- При помощи строительного циркуля отметьте 30 мм к периферии, начертите еще один круг и вырежьте электролобзиком.
- Сделайте фигуру под кольцо. Для этого расчертите еще один круг при помощи ведра: условно обозначьте нижнюю точку и при помощи циркуля сделайте разметки по диагонали примерно 100 мм в обе стороны.
- Возьмите коронку диаметром 50 мм и в отмеченных точках сделайте отверстия, но только чтобы они не выходили за пределы обозначенного кольца.
- От основного кольца отмерьте 50 мм и расчертите круг, точки которого будет соприкасаться с вырезанными отверстиями.
Соединяем заготовки
Вырезанное кольцо насадите на 5 л ведро в верхней части, где были отрезаны борта и закрепите саморезами изнутри
Важно загерметизировать все щели и отверстия между деталями, поэтому используйте больше креплений по окружности. Крышку 10 л ведра вырежьте точно по центру и закрепите на цилиндре саморезами
Монтируем входной патрубок
В противоположной стороне от отверстия цилиндра нужно закрепить патрубок. Для этого отступите от дна 10 мм и при помощи коронки 50 мм сделайте входное отверстие. Для большего уплотнения сантехнического уголка вырезанное отверстие сделайте в виде капли. Затем при помощи герметика и самореза зафиксируйте уголок.
Второй патрубок устанавливается аналогичным способом. Пластиковую трубу 50 мм диаметром и 100–130 мм в длину, нужно вставить по центру днища цилиндра. Из фанеры можно вырезать небольшой квадрат и сделать отверстие 50 мм при помощи коронки, затем вставить в него трубу и закрепит герметиком.
Монтируем фигурный элемент
Основной момент процедуры – монтаж фигурного элемента из фанеры, поскольку именно он будет создавать завихрение в цилиндре. Закрепите пластину в 10 мм от края открытой части цилиндра, при этом фигурный элемент не должен соприкасаться с патрубком
С внешней стороны закрепите плотно прилегающую часть пластины при помощи самореза, при этом важно, чтобы она была расположена строго горизонтально
Окончательная сборка
Заключительный этап сборки подразумевает под собой соединение уже готовых частей, а именно сам цилиндр и большое ведро. Плотно лечь поможет ранее смонтированная крышка большого ведра. Общая высота конструкции будет составлять 45–60 см.
Как подключить самодельный циклон
Гофрированный шланг от какого-либо рабочего инструмента вставьте во входное отверстие, а в выходное отверстие вставьте трубку от пылесоса, вместо рабочей насадки. Перед работой запустите пылесос, а потом уже инструмент. Стружка или мусор будет проходить по гофрированной трубе прямиком в самодельный циклонный фильтр. В цилиндре будет происходить отсеивание мусора, и чистый воздух выйдет через выхлоп пылесоса.
Что такое циклон и зачем он нужен
В мастерской почти всегда есть необходимость убирать мусор достаточно крупной фракции. Опилки, мелкие обрезки, металлическая стружка — всё это, в принципе, может улавливать и обычный фильтр пылесоса, но он с высокой вероятностью быстро придёт в негодность. К тому же не будет лишней возможность убирать и жидкие отходы.
Фильтр-циклон использует аэродинамическое завихрение, чтобы связать соринки разных размеров. Раскручиваясь по кругу, мусор успевает слипаться до такой консистенции, когда он уже не может увлекаться потоком воздуха и оседает на дне. Такой эффект возникает почти всегда, если воздушный поток с достаточной скоростью проходит через цилиндрическую ёмкость.
Схема работы фильтра-циклона
