Как выбрать усилитель для сабвуфера: ценные советы

Содержание

Какой усилитель нужен для сабвуфера 700 ватт

Основной причиной перегрева является клиппинг низкочастотного блока. Это происходит тогда, когда мощности канала не хватает. При увеличении уровня громкости амплитуда сигнала обрезается, и его форма начинает из синусоидальной превращаться в прямоугольную. При этом на выходе канала появляются высокочастотные гармоники, что так же вызывает перегрев и обрыв звуковой катушки.По этой причине вариант, когда мощность УНЧ слишком мала, полностью исключается.

Если мощности блока усиления и низкочастотной колонки равны, происходит следующее. Выход автомобильного УНЧ обычно рассчитывается исходя из питающего напряжения бортовой сети автомобиля. Но в реальных условиях, величину 14,4 вольта на питающих клеммах получить не удастся. Напряжение будет заметно колебаться во время исполнения музыкальных фрагментов, особенно с сильными басами. Если в автомобиле будут включены дополнительные устройства такие как «дворники», фары, печка напряжение будет ещё меньше и усилитель, как и в первом случае, перейдёт в клиппинг. Поэтому равенство мощностей тоже нужно исключить.

Для подбора усилителя к сабвуферу по мощности выбирается такое соотношение, когда выход усилителя больше мощности низкочастотного динамика. Нормальным будет превышение в 1,5-2 раза. Здесь есть только она возможность повредить громкоговоритель – подавать на колонку слишком мощный сигнал. Когда динамик не перегружен, звук воспроизводится с отличным качеством, выходные транзисторы не греются и шанс повредить звуковую катушку минимален. Для сабвуфера на 700 ватт нужно брать усилитель на 1.0-1.5 кВт.

На микросхемах

УМЗЧ на интегральных микросхемах (ИМС) делают чаще всего те, кого устраивает качество звука до среднего Hi-Fi, но более привлекает дешевизна, быстрота, простота сборки и полное отсутствие каких-либо наладочных процедур, требующих специальных знаний. Попросту, усилитель на микросхемах – оптимальный вариант для «чайников». Классика жанра здесь – УМЗЧ на ИМС TDA2004, стоящей на серии, дай бог памяти, уже лет 20, слева на рис. Мощность – до 12 Вт на канал, напряжение питания – 3-18 В однополярное. Площадь радиатора – от 200 кв. см. для максимальной мощности. Достоинство – способность работать на очень низкоомную, до 1,6 Ом, нагрузку, что позволяет снимать полную мощность при питании от бортовой сети 12 В, а 7-8 Вт – при 6-вольтовом питании, напр., на мотоцикле. Однако выход TDA2004 в классе В некомплементарный (на транзисторах одинаковой проводимости), поэтому звучок точно не Hi-Fi: КНИ 1%, динамика 45 дБ.

Звуковые усилители на микросхемах TDA

Более современная TDA7261 звук дает не лучше, но мощнее, до 25 Вт, т.к. верхний предел напряжения питания увеличен до 25 В. Нижний, 4,5 В, все еще позволяет запитываться от 6 В бортсети, т.е. TDA7261 можно запускать практически от всех бортсетей, кроме самолетной 27 В. С помощью навесных компонент (обвязки, справа на рис.) TDA7261 может работать в режиме мутирования и с функцией St-By (Stand By, ждать), переводящей УМЗЧ в режим минимального энергопотребления при отсутствии входного сигнала в течение определенного времени. Удобства стоят денег, поэтому для стерео нужна будет пара TDA7261 с радиаторами от 250 кв. см. для каждой.

«Сверхэкономична» по питанию TDA7482, слева на рис., работающая в т. наз. классе D. Такие УМЗЧ иногда называют цифровыми усилителями, что неверно. Для настоящей оцифровки с аналогового сигнала снимают отсчеты уровня с частотой квантования, не мене чем вдвое большей наивысшей из воспроизводимых частот, величина каждого отсчета записывается помехоустойчивым кодом и сохраняется для дальнейшего использования. УМЗЧ класса D – импульсные. В них аналог непосредственно преобразуется в последовательность широтно-модулированных импульсов (ШИМ) высокой частоты, которая и подается на динамик через фильтр низких частот (ФНЧ).

Импульсные звуковые усилители класса D на микросхемах

Звук класса D с Hi-Fi не имеет ничего общего: КНИ в 2% и динамика в 55 дБ для УМЗЧ класса D считаются очень хорошими показателями. И TDA7482 здесь, надо сказать, выбор не оптимальный: другие фирмы, специализирующиеся на классе D, выпускают ИМС УМЗЧ дешевле и требующие меньшей обвязки, напр., D-УМЗЧ серии Paxx, справа на рис.

Из TDAшек следует отметить 4-канальную TDA7385, см. рис., на которой можно собрать хороший усилитель для колонок до среднего Hi-Fi включительно, с разделением частот на 2 полосы или для системы с сабвуфером. Расфильтровка НЧ и СЧ-ВЧ в том и другом случае делается по входу на слабом сигнале, что упрощает конструкцию фильтров и позволяет глубже разделить полосы. А если акустика сабвуферная, то 2 канала TDA7385 можно выделить под суб-УНЧ мостовой схемы (см. ниже), а остальные 2 задействовать для СЧ-ВЧ.

4-канальный УМЗЧ на микросхеме

Усилитель для колонок своими руками для чайников

Обычно конструкции с большой выходной мощностью используют для сабвуферов, но если имеются мощные акустические системы, то такую конструкцию можно использовать для озвучивания больших помещений. Таким УНЧ требуется правильно подобранный источник питания, а для корректной работы нужно продумать охлаждение выходных каскадов или корпуса мощной микросхемы.

Простая схема низкочастотного блока большой мощности может быть собрана на нескольких типах интегральных микросхем, но нумерация выводов не меняется. Выходная мощность (W) соответствует следующим типам микросхем:

  • PA01 – 50
  • OPA12 – 60
  • TSC1468 – 120
  • PA04 – 400
  • PA03 – 1000

Самодельные усилители звука, сделанные своими руками при использовании исправных элементов и аккуратном монтаже, смогут обеспечить хорошие параметры. Питание конструкции осуществляется от двухполярного источника питания с напряжением от 15 до 45 вольт. Кроме РА01 максимальное напряжение для которой, не должно превышать 28 вольт. В качестве нагрузки используются широкополосные колонки, так как амплитудно-частотная характеристика достаточно линейна в диапазоне 10 Гц-40 кГц. Коэффициент нелинейных искажений на частоте 1 кГц и выходной мощности 50 ватт не превышает 0,005%. Несмотря на то, что микросхемы достаточно дорогие на них можно собрать хороший усилитель звука.

ПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ САБВУФЕРА К УСИЛИТЕЛЮ

Подключение сабвуфера к усилителю производится посредством автомобильного конвертора звука (адаптер, переходник). Это небольшого размера устройство имеющее пару RCA выходов и двумя парами проводов, два из которых служат для подключения динамического излучателя. Остальные провода можно просто спрятать — они не нужны пока. Провода линейных выходов (RCA OUT) нужно подсоединить к усилителю.

Принцип подключения сабвуфера к одноканальному усилителю

Чтобы подключить автомобильный сабвуфер к моно-усилителю, вам нужно будет провода положительного и отрицательного напряжения от усилителя подать на аналогичные клеммы сабвуфера — только и всего. Немножко сложнее производится подключение нескольких сабвуферов пассивного действия. Их соединение выполняется по параллельной либо последовательной схеме, но с обязательным точным расчетом их внутреннего сопротивления.

Принцип подключения сабвуфера к двухканальному усилителю

В этом варианте подключение выполняется по мостовой схеме. Такая технология подключения прекрасно работает фактически со всеми усилителями двухканального типа, к которым необходимо добавить еще один сабвуфер. Здесь тоже все просто — берем плюсовой провод с одного канала, а минусовой провод со 2-го канала и подаем на соответствующие клеммы сабвуфера.

Особое внимание при таком подключении нужно уделять внутреннему сопротивлению саба, которое должно составлять 4 Ом. Помимо этого, следует взять во внимание, что при таком варианте выходная мощность обоих каналов складывается. Если усилитель имеет функцию переключения моно и стерео режимов, то в таком случае подключаются провода к плюсовой и минусовой клемме одного канала

Если есть необходимость подсоединить к усилителю два сабвуфера, то в таком случае акустический кабель от них подается на разные каналы.

Если усилитель имеет функцию переключения моно и стерео режимов, то в таком случае подключаются провода к плюсовой и минусовой клемме одного канала. Если есть необходимость подсоединить к усилителю два сабвуфера, то в таком случае акустический кабель от них подается на разные каналы.

Для правильной и четкой работы сабвуфера следует предусмотреть LPF-фильтр НЧ, который установит верхнюю границу низкой частоты.

Принцип подключения сабвуфера к четырехканальному усилителю

Стандартное подключение акустической системы к четырехканальному усилителю считается вариант по схеме с двумя колонками и одним сабвуфером.

Итак, типовым способом подключения к усилителю аудио системы будет вариант из двух динамиков и сабвуфера. В этом случае саб подключается к усилителю по мостовой схеме, а аудио колонки каждая к своему каналу. Особенность такого подключения заключается в том, что динамики должны работать с фронтальными каналами, а саб с тыловыми. Но при этом имеется возможность подключения пары сабвуферов разным тыловым каналам.

Типы акустических усилителей

Существует несколько типов данной аппаратуры. Так, моноусилители, или моноблоки, предназначены только для низкочастотных звуков. Также можно выделить двухканальные решения. Они используются при отсутствии тыловой акустики, когда имеется только фронтальная. Трехканальные усилители позволяют подключать еще и сабвуфер. Ну и самые дорогие решения – четырехканальные. Эти модели позволяют усиливать звук на всю акустику.


Сабвуфер – наиболее сложный динамик для искусственного усиления. Поэтому профессионалы рекомендуют в качестве автомобильного усилителя для сабвуфера выбрать моноблок. Эти виды устройств могут работать с самыми разными сопротивлениями. В конструкции имеется темброблок для специальных настроек и фильтры. Последние помогают громким басам звучать на всю мощность.

Многоканальные устройства также способны воспроизводить низкие частоты, но им трудно справляться с малым импедансом. Усилители быстро перегреваются, когда сабвуфер выходит на полную мощность.

Усилитель на tda1562

Усилитель на tda1562

Предлагаемый усилитель мощности построен на микросхеме TDA1562, в которой реализован новый класс «H». Суть его состоит в том, что до определенного значения мощности усилитель работает в классе «В». Если выходная Мощность повышается дальше, включается схема увеличения напряжения на выходном каскаде и таким образом позволяет раскачать усилитель до максимальной мощности.

На схеме усилителя на TDA1562 показан вариант УНЧ с блоком питания для использования в домашних условиях. Трансформатор с габаритной мощностью 150 Вт должен обеспечивать ток вторичной обмотки не менее 6 А.

Из готовых подойдёт транс от телевизоров — лампачей ТС180. Диодный мост лучше собрать на Д242 — Д245. Для эксплуатации усилителя на TDA1562 в машине, просто подаём питание сразу от 12 В аккумулятора на микросхему. Не забывайте про радиатор, не менее 300 квадратов.

Усилитель имеет защиту выхода от КЗ и термозащиту.

Технические характеристики усилителя на TDA1562

Uпит………………………………………………… +8…18 V

Iпотр.(Uвх.=0)……………………………………. 0,15…0,2 А Iпотр. средний …………………………………….. 1,5…2 А Iпотр. максим………………………………………. до 10 А Рвых. номинал (RMS)…………….50 W (4 Ом); 30 W (8 Ом) Рвых. максимальная ……………………..70 W (4 Ом.) ; 40 W (8 Ом.) fраб………………………………………….15…60000 Hz (+0 dB; -3dB) Uвх. ………………………………………………… -0,7 V Кусил…………………………………………………..26 dB Кгарм. ……………………………………………….0,03 % Ксигнал/шум………………………………………. -90 dB Кдемпф. (100 Hz; 4 Ом) ……………………..не менее 40

Фирма мастеркит уже давно выпускает готовые наборы для его сборки, так что кто не хочет возиться с изготовлением, может и заказать:

Благодаря внутренним вольтодобавочными элементам, и конденсаторам по 10000 мкф, можно развить, на нагрузке 4 Ома при питании 16 вольт, мощность до 100 Вт.

Реальные испытания усилителя на TDA1562 показали немалый уровень нелинейных искажений, поэтому данную схему рекомендуется устанавливать именно в качестве сабвуфера, где критичность КНИ не столь важна, а не для левых — правых СЧ-ВЧ каналов.

В стационарных условиях, для повышения выходной мощности, микросхему усилителя на TDA1562 лучше питать от увеличенного до 17В напряжения.

Обсудить на ФОРУМЕ

Сборка

Установка усилителя в машину своими руками предусматривает предварительную проверку работоспособности изготовленных блоков, которые затем монтируются в корпус из металла или пластика. Кожух изготавливается самостоятельно, допускается применение корпусов от вышедшей из строя электронной техники (например, старого видеомагнитофона или проигрывателя DVD-дисков). Фронтальная часть кожуха используется для установки контрольных светодиодов и регуляторов; рекомендуется наклеить бирки с указанием назначения органов управления и индикаторов.

Используемые в конструкции микросхемы и транзисторы располагаются в зоне притока холодного воздуха и оборудуются теплоотводами из алюминия или меди. Между электронными компонентами и радиаторами монтируются специальные прокладки; допускается применение кремний-органической теплопроводной пасты. Для улучшения условий охлаждения используется электрический вентилятор (от процессора или блока питания компьютера). Поток воздуха направляется на элементы с наиболее напряженным тепловым режимом работы (например, усилитель для фронтальной акустики).

Корпус сабвуфера

Низкочастотные динамики поставляются заказчикам в готовых корпусах, но существуют модели без внешней оболочки. Для изготовления кожуха потребуется древесностружечная плита или плита МДФ, обладающая повышенной прочностью и устойчивостью к воздействию влаги. Рекомендуется применять материал толщиной не менее 22 мм; для резки используется ножовка с мелкими зубьями, также потребуется инструмент для получения отверстий для корпуса динамика и канала фазоинвертора.

Для расчета параметров ящика используется приложение WinISD; вырезанные панели соединяются винтами длиной 50 мм; линии стыка обрабатываются герметиком на силиконовой основе (для устранения посторонних шумов и свиста при работе). Для обеспечения повышенной прочности необходимо предварительно просверлить отверстия для шурупов, а затем закрутить винты на место. Внешняя поверхность покрывается слоем ковролина, обеспечивающим дополнительную виброизоляцию.

Усилитель 10 W для сабвуфера своими руками

Если большая мощность не требуется, то собрать усилок для сабвуфера можно на интегральной микросхеме или транзисторах. Очень хорошую схему УНЧ для сабвуфера можно собрать на интегральной микросхеме TDA2003. Если использовать только один корпус, то выходная мощность будет порядка 10 ватт. Для низкочастотных автомобильных акустических систем чаще используется мостовое включение двух микросхем. Такое включение позволяет получить до 25 ватт на нагрузке в 4 Ома. Питание схемы осуществляется от бортовой сети автомобиля. Поскольку количество дискретных элементов в схеме небольшое, печатную плату можно разработать самостоятельно. Сделать усилок для сабвуфера можно без печатной платы, распаяв элементы на макетной плате со стойками или лепестками. Чтобы избежать перегрева корпусов микросхем их нужно монтировать на радиаторах с теплопроводящей пастой.

Основные отличия пассивных и активных сабвуферов

Чтобы ответить на вопрос об отличительных моментах активного и пассивного сабвуферов, нужно сперва разобраться, что представляет собой каждая из конструкций по отдельности.

Что такое пассивный сабвуфер

Пассивный саб представляет собой конструкцию из одной либо нескольких динамических головок низкой частоты (НЧ), заключённых в единый корпус, материалом которого может быть как фанера, так и дерево. Чтобы такое устройство воспроизводило звуковые колебания, необходимо подключение к внешнему усилителю звуковой частоты через НЧ фильтр, который пропускает только полосу сигнала с низкими частотами.

Пассивный сабвуфер представляет собой отдельные устройства динамиков, фильтров и усилителя. Каждый из этих блоковприобретается по отдельности и при монтаже соединяется между собой

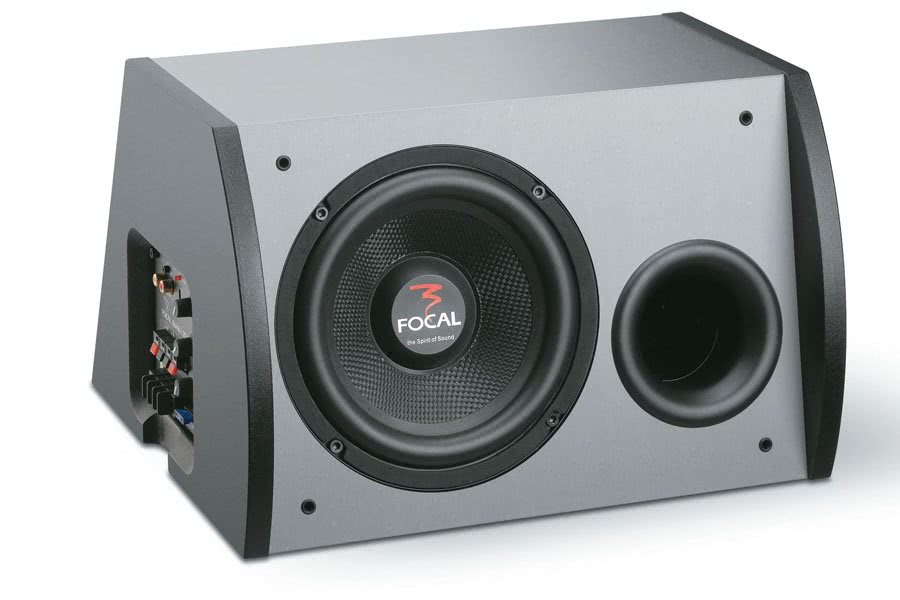

Что представляет собой активный

Активный саб — это единый готовый акустический блок, состоящий не только из динамика и фильтра, но и усиливающего устройства. Такое оборудование в подключении несколько проще, также бытует мнение, что качество звучания превосходит звук от пассивного сабвуфера. Но если разобраться детальнее, то качество звука напрямую зависит от того, как произведена настройка.

Активный сабвуфер имеет встроенный усилитель, что позволяет экономить место в автомобилях с малым свободным пространством. Для подключения к магнитоле достаточно подать питание и аудиосигнал

Разница между ними

Чтобы определиться, какой конструкции отдать предпочтение, стоит рассмотреть основные моменты, на которые автовладельцы обращают внимание при выборе:

  1. Ценовой показатель — стоимость активного саба выше, что обусловлено наличием в устройстве усилителя и других дорогостоящих элементов.
  2. Преимущества монтажа — пассивные конструкции сложнее в монтаже из-за необходимости дополнительно устанавливать фильтр и усилитель. Наличие усилителя в активной системе позволяет экономить место, что особенно актуально для небольших автомобилей.
  3. Качество звучания — многие могут утверждать, что звук активной системы должен быть лучше. Однако звучание напрямую зависит от правильности настройки системы. Если исходить из практики, то при качественной наладке пассивного саба, звучание превосходит работу активной системы.
  4. Простота настройки — у активной акустической системы более расширенные возможности настройки, но если используется хороший внешний усилитель, то эта особенность сводится на нет.

Плюсы и минусы систем

К положительным сторонам пассивного сабвуфера относится сравнительно низкая стоимость из-за отсутствия встроенного усилителя. Помимо этого момента, применение пассивных систем позволяет собрать акустическое устройство именно с теми запросами, которые будут соответствовать качественному звуку в вашем понимании. Для того чтобы получить сабвуфер с оптимальным качеством звучания, потребуется подобрать усилитель, фильтры частот, а также комплект динамических головок в коробах. По сравнению с активными, для пассивных конструкций используются разные типы корпусов: бандпасс, фазоинверторы, и стандартные коробки. Что касается активных устройств, то в них затруднено использование корпусов разных типов из-за необходимости размещения дополнительной электроники.

Основным преимуществом активного является наличие встроенного усилителя и фильтра, что позволяет соединять систему с автомагнитолой без дополнительных устройств. Эта положительная особенность одновременно является и недостатком. Из-за того, что в одном корпусе располагается и динамик и электроника, приходится чем-то жертвовать. Основной нюанс — недостаточная мощность усилителя.

Как собрать муз усилитель для сабвуфера

Многие радиолюбители используют схемы низкочастотных каналов с большой выходной мощностью, но этот параметр ограничивается напряжением питания автомобильной бортовой сети. Для получения хорошей мощности потребуется преобразователь напряжения, так как большинство микросхем работают от двухполярного напряжения, величина которого превышает возможности автомобильного аккумулятора. Усилитель для пассивного сабвуфера своими руками можно сделать на микросхеме TDA7294. Собрать усилок для активного саба потребуется только тогда, если его выходная мощность слишком мала. Можно собрать две аналогичных схемы и организовать мостовое подключение нагрузки. Выходная мощность возрастёт до 200 ватт, но нагрузка не должна быть менее 8 Ом. Чтобы сделать усилитель для сабвуфера в машину потребуется преобразователь напряжения. Микросхемы должны устанавливаться на радиаторах, чтобы избежать перегрева корпуса. В колонку можно установить кулер от компьютера, который будет охлаждать радиаторы мощного усилителя

Особенности подключения автомобильного усилителя

Существует интересная фраза, о том, что «усилители на самом деле ничего не усиливают, они просто модулируют питание». Одно из существенных отличий автомобильного усилителя от домашнего, о котором вскользь упомянул в самом начале, — это работа от бортовой сети автомобиля. Номинальное напряжение в ней составляет 12 Вольт (реально чуть выше, но сейчас это не суть). Значит, чтобы получить на выходе достаточную мощность, токопотребление должно быть доводьно серьёзным — десятки, а в пиках сигнала даже сотни Ампер. Отсюда и особые требования к подключению питания. На первый взгляд, всё это выглядит немного пугающе, но на самом деле, если придерживаться нескольких простых правил, проблем возникнуть не должно.

Во-первых, усилитель ни в коем случае нельзя подключать к штатной проводке. Она не рассчитана на такие токи. Берите отдельные кабели и прокладывайте их от усилителя непосредственно к аккумулятору. Можно и плюс, и минус, а можно только плюс (минус при этом идёт по «массе»). Однозначного ответа, какой вариант лучше, пожалуй, нет, но лично я предпочитаю первый способ. Хотя бы потому, что в нынешних автомобилях слишком много электроники, которая тоже «завязана» на кузов.


Аккуратность прокладки проводки — залог надёжности и безопасности

Не жадничайте, используйте для подключения специализированные автомобильные кабели — они имеют мягкую изоляцию, устойчивую к перепадам температур. Любители использовать разного рода КГ-25 и прочие подобные промышленные кабели уже через год будут лицезреть в подкапотном пространстве рассыпающуюся резиновую изоляцию. Наблюдал такое неоднократно, к счастью, не у себя.

Кстати, имейте в виду, дешевые кабели могут быть не медными, а так называемыми CCA (Copper Clad Aluminium), «обмеднённые» алюминиевые. Они менее долговечны, сильнее подвергаются коррозии и быстрее ослабевают в местах контактов. Чистая медь в этом плане всё же лучше, хоть и дороже. А ещё лучше — луженая медь.

Во-вторых, подбирайте достаточное сечение питающих кабелей исходя из их длины и токопотребления усилителя. Даже десятые доли Ома в питающей линии могут давать просадку напряжения в пиках сигнала на несколько Вольт. А это не только влияет на звучание, но и чревато выходом из строя блока питания усилителя. По этой же причине старайтесь сразу просчитать необходимую длину кабеля, чтобы избежать лишних стыков.


При выборе сечения кабеля можно руководствоваться таблицами, которые есть в правилах любых автозвуковых соревнований

В-третьих, обязательно ставьте в разрыв питающего кабеля предохранитель. Он должен располагаться как можно ближе к аккумулятору. В отличие от предохранителя в самом усилителе, им вы защищаете не аппаратуру, а сам кабель. Номинал выбирайте исходя из сечения. Например, для кабеля сечением 4 Ga (21 кв.мм) можно использовать предохранитель не более 100 А, а для кабеля сечением 2 Ga (33 кв.мм) — не более 150А.

Инструменты и материалы

Внутренняя схема усилка

Если вы решили оборудовать свой автомобиль качественной магнитолой на 12 вольт, для обеспечения хорошего звучания потребуется сабвуфер и усилитель.

Для изготовления усилителя в машину вам потребуется подготовить несколько элементов, в частности, речь идет о четырех устройствах:

  • блок усилителя импульсов;
  • устройство обработки импульса;
  • преобразователь напряжения от 12 вольт до 40;
  • устройство выпрямителя и коммутации.

Чтобы сделать автомобильный усилитель, эти блоки можно соорудить своими руками или приобрести уже готовые. Второй вариант будет более актуальным для тех, кто желает сэкономить время. Рассмотрим все эти элементы по порядку.

Блок усилителя низких частот представляет собой плату типа TDA 7294 — такой вариант будет наиболее оптимальным для усилка к автомагнитоле на 12 В. Цена на такой девайс в среднем составляет около 200 рублей. Следует отметить, что технические особенности схемы дают возможность ей хорошо выполнять свои функции, в частности, на выходе схема может выдавать до 100 Ватт мощности. Учтите, что эта схема является одноканальной, но и этот нюанс можно преодолеть.

Схема для изготовления девайса

Выходные транзисторы должны быть обеспечены охлаждением, чтобы сделать это, элементы можно загнуть к плате, при этом их контакты должны быть расположены вверх. После этого на контактные поверхности необходимо нанести термопасту и положить диэлектрическую пленку, а уже потом поверх монтируются радиаторы. Благодаря этому вы сможете немного уменьшить габариты последних и в целом сэкономить место в корпусе.

Поскольку установка сабвуфера подразумевает использование усилителя для авто, из поступающего импульса нужно будет выделить именно низкий диапазон частот. Сама по себе используемая схема является одноканальной, так что на входе в устройство обработки импульса необходимо поставить сумматор каналов. Это позволит преобразовать двухканальный импульс в одноканальный.

Усилитель для сабвуфера в машину подразумевает использование устройства преобразования напряжения или трансформатора от 12 до 40 вольт. Для этой цели можно использовать схему TL-494. В принципе, в продаже можно найти и другие варианты, но этот оптимально подойдет для тех автовладельцев, у которых нет опыта в изготовлении усилков. Тем более, что эта схема отлично подходит для сабвуфера и усилителя на 12 вольт по техническим параметрам — она позволяет обеспечить наиболее мощный импульс.

Схема самодельного устройства

Что касается устройства выпрямления и коммутации, то этот девайс состоит из нескольких компонентов:

  1. Устройство коммутации, необходимое для оповещения водителя о готовности или неготовности усилка к работе. Оповещение осуществляется благодаря двум диодам — красному и зеленому.
  2. Устройство выпрямителя. Этот девайс необходим для стабилизации импульсов, которые передаются на основной блок управления.

Перед тем, как сделать усилитель для сабвуфера на 12 вольт, необходимо подготовить один из основных компонентов устройства — корпус. Разумеется, этот элемент нужен, иначе куда производить установку схемы? Как вариант, корпус можно соорудить своими руками из фанеры или приобрести готовый, все зависит только от ваших возможностей и предпочтений. Например, подключение усилителя может осуществляться в корпус от DVD-проигрывателя. Такой девайс имеет небольшие размеры, обычно стильный дизайн, а его разъемы при необходимости можно переделать для подключения к автосабвуферам.

Более оптимальным вариантом будет использование алюминиевого и, что самое главное — целого корпуса, который также может выполнять функцию радиатора. Как известно, во время работы схемы нагреваются, в результате чего при использовании деревянного корпуса при изготовлении придется продумывать систему охлаждения. Причем эта система должна быть наиболее качественной. Более того, в некоторых случаях необходимо даже делать активное охлаждение. Поэтому использование алюминиевого корпуса является наиболее оптимальным вариантом (автор видео — AKA KASYAN).

Как правильно травить плату?

Для изготовления усилителя своими руками необходимо нанести на плату все используемые дорожки под радиодетали. Выполнить эту работу можно при помощи маркера CD, а после травить плату хлорным железом. К сожалению, хлорное железо имеет высокую стоимость, поэтому многие заменяют его приготовленным самостоятельно раствором из поваренной соли и медного купороса.

Пропорции приготавливаемой смеси:

  1. Кухонная соль – 200 грамм.
  2. Медный купорос – 100 грамм.
  3. 1 литр тёплой воды.

Размешав все компоненты опустите в ёмкость обезжиренные и чистые гвозди или металлические изделия.

Далее вам понадобится компрессор от аквариума, который активизирует реакцию. Кладём в ёмкость плату и выдерживаем около 20 – 30 минут.

Собираем усилитель

На первоначальном этапе выполняется установка используемых радиодеталей на печатной плате. Учитывайте полярность и мощность всех используемых компонентов. Данную работу выполняйте в полном соответствии с имеющейся схемой, что позволит избежать опасности появления короткого замыкания.

Завершив сборку платы можно переходить к изготовлению корпуса. Размеры будущего усилителя зависят от габаритов платы и используемого блока питания. Вы также можете использовать уже готовые заводские корпуса от старых усилителей.

Можем порекомендовать вам изготовить корпус вручную из ДСП. В последующем вы можете с лёгкостью отделать изготовленный корпус шпоном или же самоклеящейся плёнкой.

Перед окончательной сборкой необходимо произвести тестовый запуск усилителя. Производится установка блока питания, платы и всех используемых составляющих. На этом работа по изготовлению усилителя своими руками полностью завершена, и вы можете наслаждаться качественным звуком.
