Съемник каретки велосипеда

Как починить деталь самостоятельно?

Разборные узлы открытого типа допускают обслуживание. Для этого необходимо выполнить демонтаж шатунов педалей. Установка узла в нижней конструкционной точке приводит к интенсивному воздействию пыли, влаги, грязи. Резьбовые детали «прикипают», что затрудняет их взаимное смещение. Инструмент для демонтажа – специальный съемник. Однако часто его нет с собой, особенно в дороге. Воспользоваться в такой ситуации можно (но нежелательно) подручными приспособлениями. Последовательность действий предполагает:

• Освобождение гаек (колец), которые фиксируют каждую чашку подшипников. Кольца сбивают зубилом, точно ударяя по ним молотком.
• Откручивание сначала чашки со стороны, где установлен шатун без звездочки. Ее сдвигают по резьбе против часовой стрелки с усилием, используя рычаг большого гаечного ключа.
• Аналогичный демонтаж правой чашки (откручивают по часовой стрелке).

Как снять кассету звездочек без съемника?

Иногда вместо первого инструмента с цепью люди советуют «накинуть тряпку на звезды» и повернуть гайку съемником. Скажу честно — я попробовал. Тряпка превратилась в лохмотья от острых велосипедных зубов.

Второй вариант подмены фиксатора кассеты — это взять старую цепь, накинуть ее одним концом на кассету, а второй конец накинуть на обод колеса-покрышку. Зафиксировать там и повернуть гайку съемником.  У меня в результате накинутая на покрышку цепь продавила покрышку до обода и помяла последний.

Третий вариант пришел сам собой, когда я подробно изучил устройство фиксатора Нам опять понадобится старая цепь, палка, 4 самореза и отвертка. Гвозди лучше не использовать — их выдирает из палки на «ура».

Собираем все вместе, как на фотографии профессионального съемника кассеты Shimano.

Как собрать каретку на велосипеде

После техобслуживания каретки ее нужно снова собрать и вернуть на свое место. Этот процесс легче, чем снятие, ведь механизм стал более или менее знакомым.

Чтобы вернуть все детали на свое место, наносим смазку ровным и тонким слоем на подшипники, вал каретки и другие детали. Каждая деталь должна вставляться противоположным боком, например, подшипник вставляется звездами внутрь, а длинный конец вала каретки должен находиться в стороне трансмиссии, с обратной стороны подшипник монтируется звездами наружу.

Чашечки нужно сначала изнутри обдать смазкой, а потом уже одеть. Закручивая чашечки, следите чтобы осевой люфт полностью устранился, а вращение вала немного стеснилось. После монтирования крепящих колец чашечка немного сойдет с места, и ось свободно закрутится. После проведения вышеизложенной операции проверьте, как крутятся педали. Если туговато ‒ чуть-чуть ослабьте гайку.

Последний шаг ‒ сборка шатунов:

1. стоит обработать квадрат малым количеством смазывающего средства, это послужит для его насадки как можно ближе к оси;
2. обработайте специальным резьбовым фиксатором винт;
3. прикрутите шатунную гайку до упора с максимальной силой;
4. вставьте заглушки.

Рекомендуем посмотреть видео:

https://youtube.com/watch?v=jUHX5yEjlgg

comments powered by HyperComments

Велосипедная каретка: что это и зачем?

Каретка – это узел, расположенный в средней части рамы, помещенный в специальную полость – стакан. Где искать? Все просто: она спрятана там, где находятся шатуны с педалями и звездами. Основные функции каретки – это соединение шатунов с остовом велосипеда и обеспечение крутящего момента при педалировании.

Может возникнуть вполне резонный вопрос: а что, без этого приспособления совсем не обойтись? Велосипеда без каретки не бывает. Если такой все же попался, это означает, что он сейчас не в ходу.

В зависимости от модели велосипеда, каретки отличаются по размерам и ремонтопригодности. Наибольшее распространение получили 68-миллиметровые узлы, но можно встретить и другие диаметры. Диапазон длин кареточного вала: 110мм, 113мм и 122.5 мм.

Типы кареточных узлов:

• картриджные (одноразовые);
• разборные, которые подлежат ремонту.

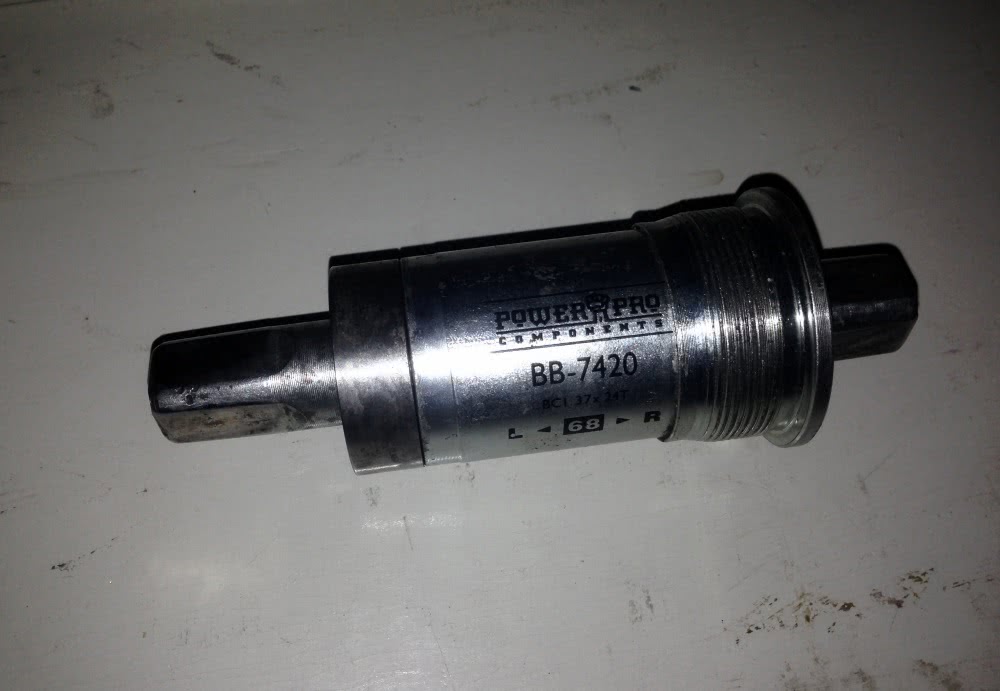

К первому виду относятся каретки, устанавливаемые в раму и не подлежащие разборке. Очевидно, что срок службы такого механизма равен времени полного износа подшипников или оси. Полная герметизация узла позволяет эксплуатировать его длительное время даже в экстремальных условиях, не говоря уже о размеренной езде.

Разборные механизмы потребуют от владельца периодического осмотра и обслуживания. Последнее заключается в замене изношенных подшипников и смазке всего узла. О них как раз и поговорим далее: как снять каретку, устранить неисправность и снова собрать узел.

Ремонт каретки велосипеда

Каретка велосипеда Стелс— это подшипниковый узел, который обеспечивает функцию крутящего момента шатунов. Эта деталь требует обслуживания. Ремонт кареточного механизма велосипеда можно сделать своими руками или воспользоваться услугами мастерской. Для ремонта и обслуживания вам потребуются специальные инструменты.

Инструменты для съема каретки

Для ремонта подшипникового узла потребуется какой набор инструментов:

• шлицевой ключ (главный инструмент);
• специальный ключ;
• разводной ключ;
• выжимка шатунов;
• отвертка;
• рожковый ключ.

Извлечение каретки

Существует несколько видов шатунов. Одни шатуны необходимо откручивать стандартным ключом. А для вторых нужно использовать специальный съемник.

При извлечении механизма необходимо руководствоваться одним правилом — детали начинают снимать с левостороннего участка.

Рассмотрим алгоритм действий:

1. Сначала необходимо перевернуть велосипед в ремонтное положение. Велосипед должен быть зафиксирован. При необходимости велосипед можно перевернуть на сиденье.
2. На педалях расположена специальная заглушка. Эту заглушку нужно стянуть при помощи отвертки.
3. Полость необходимо смазать какой-либо смазкой. После этого выкрутить болт. Для этого нужно использовать специальный съемник.
4. В полость шатуна необходимо установить специальный съемник. Делать это нужно аккуратно, чтобы не повредить механизм. После этого нужно ввинчивать деталь.
5. Теперь необходимо закрутить болт. Для этого используем обычный гаечный ключ. После этого освободите ось.
6. Места крепления нужно очистить специальной смесью (WD-40 или керосин).
7. Теперь нужно открутить шайбу. Для этого используйте стандартный гаечный ключ.

Второй этап:

• В шлицевое отверстие нужно вставить специальный съёмник. После этого нужно выкрутить чашу механизма при помощи разводного ключа.
• Теперь съемник необходимо вставить, с другой стороны. Также нужно выкрутить чашу.

Чистка

Как правильно провести очистку деталей?

1. Места крепления и подшипники покрываются специальной смазкой.
2. Бензином прочищается резьбовая часть детали.
3. При необходимости поврежденные детали нужно заменить

Сборка и установка механизма

Сборка детали осуществляется обратно процессу извлечения.

Рекомендации по установке и сборке механизма:

• Сбор механизма осуществляется справа.
• Чашу и резьбу нужно смазать смазочным средством.

Каретка велосипеда Стелс представляет собой подшипниковый узел, который обеспечивает соединение системы с рамой. На велосипедах Стелс установлена система закрытого типа.

Велосипедная каретка: что это и зачем?

Каретка – это узел, расположенный в средней части рамы, помещенный в специальную полость – стакан. Где искать? Все просто: она спрятана там, где находятся шатуны с педалями и звездами. Основные функции каретки – это соединение шатунов с остовом велосипеда и обеспечение крутящего момента при педалировании.

Может возникнуть вполне резонный вопрос: а что, без этого приспособления совсем не обойтись? Велосипеда без каретки не бывает. Если такой все же попался, это означает, что он сейчас не в ходу.

В зависимости от модели велосипеда, каретки отличаются по размерам и ремонтопригодности. Наибольшее распространение получили 68-миллиметровые узлы, но можно встретить и другие диаметры. Диапазон длин кареточного вала: 110мм, 113мм и 122.5 мм.

Типы кареточных узлов:

• картриджные (одноразовые);
• разборные, которые подлежат ремонту.

К первому виду относятся каретки, устанавливаемые в раму и не подлежащие разборке. Очевидно, что срок службы такого механизма равен времени полного износа подшипников или оси. Полная герметизация узла позволяет эксплуатировать его длительное время даже в экстремальных условиях, не говоря уже о размеренной езде.

Разборные механизмы потребуют от владельца периодического осмотра и обслуживания. Последнее заключается в замене изношенных подшипников и смазке всего узла. О них как раз и поговорим далее: как снять каретку, устранить неисправность и снова собрать узел.

Зачем снимать шатуны с велосипеда

Иногда требуется снять шатуны велосипеда для того, чтобы получить доступ к обслуживанию каретки или прочистить грязь.

Сами шатуны могут ломаться. На первый взгляд это кажется невероятным развитием событий, но шатуны подвержены изгибам, повреждению шлица, шатуны могут ломаться в любой из точек или, что является наиболее частым недугом, получают повреждение резьбы для крепления педали.

Резьба в шатуне для педали – это отдельная печальная тема. Часто пользователь перетягивает эту резьбу или наоборот не всегда контролирует затяжку и подтягивает разболтавшееся крепление. Это приводит к повреждению резьбы. Можно было бы нарезать резьбу большего диаметра, но тогда в образовавшееся отверстие не встанут стандартные педали. Помимо этого, резьба может повредиться из-за того, что ремонтник начал вкручивать педаль под небольшим углом и срезал грани резьбы, или лучше сказать – самостоятельно угробил резьбу. Во всех этих случаях шатуны потребуется демонтировать и/ или заменить на новые. Можно попытаться отремонтировать шатуны.

Шатуны с велосипеда потребуется снять и в случае, если нужно поменять звезды (или одну из звезд). Ведь на современных шатунах звезда крепится не при помощи сварочного аппарата или расклёпа, а при помощи так называемых бонок. Звезда – это расходный материал, который выходит из строя и снашивается гораздо быстрее, чем сами шатуны.

Больше всего проблем возникает с алюминиевыми шатунами. Если качество их изготовления низкое, то они активно ломаются и снимаются с большим трудом. Всё дело в некачественном алюминии, используемом на дешевых изделиях.

Снимаем и ремонтируем

Каретка может быть интегрированной и неинтегрированной. Последние по типу устройства делятся на картриджные (ось, чашки, шатуны – единая система) и разборные (детали могут развинчиваться, чтобы их можно было ремонтировать и чистить). Обычно каретки прогулочного байка или среднестатистического горного велосипеда устроены стандартно, поэтому починить их можно по отработанной схеме.

Чтобы действовать было удобнее, велосипед лучше перевернуть колёсами вверх и поставить на руль.

После того, как вы убедились, что байк стоит ровно и прочно, можно преступать к ремонту:

Аккуратно снимаем с оси сначала левый, затем правый шатун.
Тщательно промываем узел каретки, удаляем застарелую грязь, накопившуюся за шатунами. Очень старательно чистим шлицы в каждой чашке – если они будут забиты, установить съёмник не удастся.
Приступаем к снятию самой каретки. Начинаем слева (там, где нет звёздочек). Если на вашем велосипеде имеется стопорная гайка, бережно отворачиваем её ключом (можно – семейником)

На гайках данного типа обычно бывает правая резьба, поэтому придётся совершить некоторое усилие, но старайтесь подтягивать гайку осторожно, чтобы не сорвать ключ.
После этого берём шлицевой ключ или спецключ для каретки. Как только он войдёт в пазы, сразу выкручиваем чашку разводным ключом с длинной ручкой

Если каретка у вас разборная, чашку нужно извлечь вместе с подшипником.
На правой стороне (там, где звёздочки) совершаем аналогичные действия с помощью того же длинного ключа. Резьба на чашке, соответственно, уже не правая, а левая, так что потребуется усилие.
Дальше необходимо вынуть правую чашку с осью или картридж (в зависимости от типа каретки).
Если у вас разборная конструкция, из снятой каретки извлекаем подшипники. Места, в которых осталась прежняя смазка, тщательно очищаем. Все детали промываем в керосине или любом другом растворителе.

После того, как каретка очищена, а детали высохли, производим установку в обратном порядке.

Определение неисправности

О том, что каретка стала «глючить», можно узнать только при вращении педалей

Визуально проблемы узла определить трудно, поэтому лучше навострить уши и переместить внимание в область нижней части рамы. Слишком заслушиваться не стоит, особенно, если движетесь по оживленной дороге

Впрочем, если состояние каретки неважное, она о себе «прокричит» без промедлений. Неисправная каретка не даст быстро ехать на велосипеде

Забившаяся грязь, изношенные подшипники и отсутствие смазки будут постоянно затруднять движение. Все это сопровождается неприятным скрипом и характерным стуком снизу. Также узел может начать люфтить (разбитые подшипники и перекос оси)

Неисправная каретка не даст быстро ехать на велосипеде. Забившаяся грязь, изношенные подшипники и отсутствие смазки будут постоянно затруднять движение. Все это сопровождается неприятным скрипом и характерным стуком снизу. Также узел может начать люфтить (разбитые подшипники и перекос оси).

Окончательно проверить, действительно ли стоит разбирать каретку, можно методом «стоячей езды». Для этого надо немного разогнаться, привстать с сиденья и покрутить педали. При заклинивании кареточного механизма звуки и ухудшение хода педалей только усилятся.

В чем наши преимущества

Специализированный сервисный центр Veloremont в Москве занимается обслуживанием велосипедов всех типов и марок. При любых признаках неполадок воспользуйтесь услугами профессионалов, чтобы в самые короткие сроки устранить неисправность, восстановить управление и плавный ход двухколесного транспорта. Мы проводим обслуживание горных и городских велосипедов.

Заказать обслуживание велосипедов у нас выгодно по многим причинам:

1. Бесплатная диагностика всех узлов без разборки велосипеда. Получите подробные консультации специалистов, чтобы определить причину проблемы.
2. Доступные цены на полный перечень услуг. Ознакомьтесь с прайс-листом и убедитесь, что ремонт предлагается очень недорого.
3. Быстрое выполнение заказов. Если вашему велосипеду требуется срочное обслуживание, то вы получите квалифицированную помощь без лишних затрат. Даже устранение серьезных неполадок потребует минимум времени.
4. Удобное расположение. В данный момент мы располагаем пятью сервисными центрами в Москве, поэтому вам не придется тратить много времени на дорогу.
5. Возможна доставка велосипеда к месту ремонта и обратно. Сэкономьте время и закажите выезд специалиста по адресу.

Нашим клиентам предоставляется гарантия 45 дней – это главное подтверждение качественно выполненной работы. Обслуживание городских и горных велосипедов выполняется опытными профессионалами, которые хорошо разбираются в своем деле. Наша компания стала частью поддержки компании велогонщиков Rollallday, что свидетельствует об очень высоком профессиональном уровне.

Сервисные операции

Постоянная эксплуатация велосипедов предполагает постоянное воздействие внешних факторов. В результате возможно появление коррозионных и механических повреждений деталей каретки для велосипеда. Для устранения подобных проблем выполняются профилактические и сервисные работы.

В связи с тем, что каретка любого варианта исполнения установлена в стакане требуется выполнить её демонтаж. Данная операция производится в правильно оборудованном помещении с помощью специализированного инструмента.

Для снятия каретки потребуются такие инструменты:

• гаечные ключи нужных размеров и конфигурации;
• съёмники, предназначенные для выпрессовки подшипников;
• отвёртки различных типов.

Перед снятием каретки для велосипеда требуется произвести полную мойку всех деталей. Рама должна быть надёжно зафиксирована для предотвращения травмирования при работе. Выполнять демонтажные операции следует в полном соответствии с рекомендациями фирмы-производителя, указанными в технической документации.

Первым снимается шатун, который находится с левой стороны. После снятия пластиковых заглушек с помощью отвёрток необходимо правильно установить элементы съёмника

При этом особое внимание следует обратить на состояние резьбовых элементов. Усилие при заворачивании не должно превышать установленных пределов

Следует помнить, что даже незначительный перекос деталей может привести к повреждению деталей каретки, а также стакана, что потребует впоследствии дорогостоящего ремонта в фабричных условиях.

Чашки каретки предполагают разные виды резьбы для обеспечения правильного монтажа. Правая чашка каретки имеет левую резьбу. Данное свойство необходимо учитывать при работе с данными элементами.

После снятия деталей разборной каретки необходимо самым тщательным образом проверить состояние внутренних полостей стакана. При обнаружении коррозионных и прочих повреждений следует выполнить ремонтные операции с восстановлением антикоррозионного покрытия. При выходе размеров за пределы эксплуатационных ограничений следует заменить все негодные детали.

Каретки для велосипеда картриджного типа требуют менее частого сервисного обслуживания, поскольку имеют лучшие показатели герметичности соединений. Однако при первых проявлениях неисправности данного узла следует произвести замену каретки в сборе. Ремонт кареток такого типа – сложное мероприятие, которое должно выполняться в специализированных мастерских.

После сборки следует проверить плавность вращения вала и отсутствие различных люфтов

При этом следует обратить внимание на состояние уплотнительных элементов, поскольку они играют важнейшую роль в обеспечении дальнейшей эксплуатации данного узла

Резьбовая

Наиболее часто употребляемым стандартом кареточных узлов на сегодняшний день является Английский или BSA. По сути, это одно и тоже, для шоссейных велосипедов ширина кареточного узла составляет 68 мм, а для МТБ велосипедов 73 мм, при этом они имеют одинаковый внутренний диаметр 34,8 мм. Некоторые изощренные велосипедные производители используют итальянский стандарт ITA, хотя встречается он довольно редко. Владельцы рам с итальянской кареткой зачастую оказываются не в самых выгодных условиях, так как необходимые детали не так уж и просто найти.

Квадрат, Octalink, ISIS

На заре становления велосипедной индустрии применялись каретки, чьи валы подразумевали использование клиньев для фиксации шатунов. Однако вскоре система была заменена квадратной конусной осью диаметром 17 мм, она широко применяется и в наши дни на велосипедах начального уровня. На современных велосипедах среднего и высокого уровня данное решение не применяется совсем. Дело в том, что такая каретка обладает очень большим весом (около 300-400 граммов), так как строится вокруг полнотелой стальной оси (хромолевой) и довольно массивных подшипников.

Следующим шагом в развитии кареточного дела стал стандарт Octalink от компании Shimano, соединение с шатунами происходило с помощью восьми шлицов. В наши дни такие каретки используются довольно широко, но все же намного реже систем под квадрат. Стандарт уже устарел и на новых велосипедах почти не применяется. Отличительная особенность кареток данного типа заключается в наличии радиальных подшипников (принципиальная позиция японцев), и в наличии облегченной оси увеличенного диаметра.
Также есть стандарт ISIS Drive, полностью повторяющий концепцию Shimano с небольшими изменениями.

Перечисленные стандарты кареток объединены тем, что шатуны не имеют встроенных осей и каждый шатун отдельно закрепляется на оси каретки.

Hollowtech II

Появление на свет кареток стандарта Hollowtech 2 изменило мир навсегда, автором обновления выступила компания Shimano. Такая каретка пользуется стандартным Английским резьбовым соединением с правой резьбой на левой чашке и левой резьбой на правой чашке. Подшипники располагаются не внутри кареточного узла, а снаружи, что позволило увеличить диаметр оси шатунов до 24 мм и сделать её полой. Ось при этом закрепляется на правом шатуне, а каретка в себе содержит только алюминиевые чашки с запрессованными в них компактными подшипниками, также в конструкцию входит пластиковый пыльник, который соединяет обе чашки внутри рамы. Силовой нагрузки этот пыльник, разумеется, не несет. Вес такой каретки не достигает и сотни граммов, правда, стоит учитывать, что она в себе и оси не содержит. Хотя даже добавление веса полой титановой оси делает эту каретку намного легче квадратной каретки.
Увеличенный диаметр оси шатунов позволяет получить высокие показатели торсионной жесткости, а увеличенная ее длинна увеличивает жесткость системы на изгиб. В итоге мы получаем облегченную и при этом упрочненную систему.

Популярность стандарта Hollowtech 2 продолжает расти с 2003 года до сих пор. Решение оказалось очень интересным, простым и эффективным. Некоторые производители, перешедшие на PressFit возвращаются к японскому стандарту кареток, так как он оказывается намного практичнее в долгосрочной перспективе.

MegaExo, X-Type и GXP

Truvativ, принадлежащая компании SRAM, разработала стандарт Giga X Pipe (GXP), что стало дальнейшим развитием их стандарта ISIS.
FSA разработала стандарт MegaExo, RaceFace разработала стандарт X-Type.
Три этих каретки практически полностью повторяют идею японцев, но с некоторыми особенностями. Тем не менее, ось 24 мм и вынесенные наружу подшипники делают эти каретки между собой почти неразличимыми.

Шатуны в таких системах закрепляются очень просто. Правый шатун с осью просто вставляется в каретку, а левый шатун надевается на ось и поджимается с помощью специального пластикового или алюминиевого болта вплотную к чашке создавая преднапряжение на подшипниках, чтобы исключить люфты и смещения в процессе педалирования.

Campagnolo Ultra-Torque и Power Torque

Да, тут почти все то же самое. Ось у итальянцев 25 мм диаметром, а вот каждый шатун имеет полуось, они между собой соединяются внутри каретки. Такая конструкция вышла в 2006 году под названием Ultra-Torque, а позднее в 2011 году была представлена конструкция с цельной осью под названием Power Torque. Такой вот ответ Shimano.

Снимаем каретку с велосипеда

Далее рассмотрим процесс снятия кареток на примере каретки открытого типа Shimano.

Снимая каретку, нужно быть внимательным, поскольку она может быть с насыпными подшипниками, которые при снятии могут разлететься в разные стороны.

Для снятия шатунов с оси каретки необходим такой инструмент, как выжимка шатуна. Этот инструмент выполняет две функции: его правая сторона предназначена непосредственно для выжимки шатуна из оси каретки, а посредством левой стороны снимается фиксирующий болт шатунов.

Для начала нужно при помощи педального ключа отвинтить затягивающие болты шатунов, находящиеся на конце вала каретки. Пластиковые заглушки (если они имеются) можно легко снять с болтов с помощью обычной плоской отвертки.

После того, как сняты фиксирующие болты, приступаем к шатунам. Берем выжимку шатунов и вкручиваем съемник резьбовой частью в шатун до упора

Очень важно не переусердствовать с напором, чтобы не сорвать резьбу. Сняв успешно шатуны с оси каретки, не забываем протирать посадочные места

Затем при помощи специального съемника снимаем саму каретку. В нашем случае мы используем съемник каретки Shimano. Для каждой отдельной модели каретки предусмотрен подходящий съемник. Так, для кареток Hollowtech II, Howitzer, GXP применяется съемник для интегрированных чашек кареток, а для кареток Shimano, SRAM и Truvativ можно использовать так называемый съемник для кареток стандарта ISIS. Стоит отметить, что в комплектацию съемников зачастую входят рукоятки, что освобождает от необходимости дополнительно применять разводной ключ.

Важно знать, что снятие каретки производится только с той стороны, где нет звезд на шатуне, то есть, с левой. Итак, вставляем съемник в шлицы каретки с левой стороны и крутим его при помощи рукоятки или же разводного ключа против часовой стрелки

В процессе нужно следить, чтобы не было никаких перекосов съемника. Иначе он или сама чаша могут быть повреждены

Итак, вставляем съемник в шлицы каретки с левой стороны и крутим его при помощи рукоятки или же разводного ключа против часовой стрелки. В процессе нужно следить, чтобы не было никаких перекосов съемника. Иначе он или сама чаша могут быть повреждены.

После того, как чаша каретки открутится, нужно произвести те же действия и с правой стороны. Только в этом случае крутить рукоятку нужно по часовой стрелке! В результате таких нехитрых действий каретка будет снята и готова к обслуживанию или замене.

Хотите увидеть, как снимать шатуны и каретку? Смотрите видео-обзор:

https://youtube.com/watch?v=jLQIMMlr-ns

Откручиваем каретку с помощью специнструмента

Сначала мы рассмотрим способ снятия каретки с помощью специальных съемников, так как это самы й простой и безопасный способ.

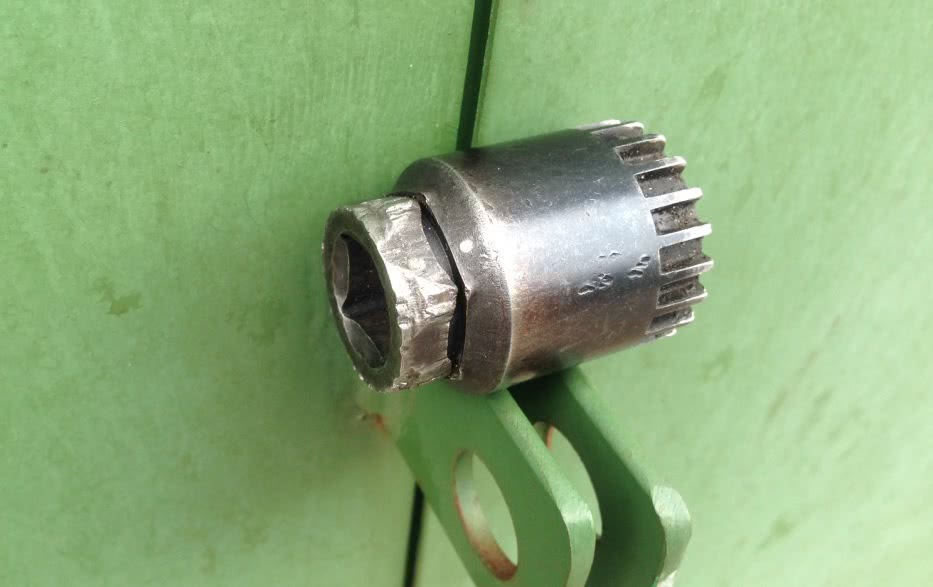

Для этого нам потребуется съемник для кареток:

Я рекомендую купить съемник, который крутится гаечным ключом и имеет сквозное отверстие. Это отверстие нужно, чтобы прижать съемник к каретке. Если этого не сделать, то при откручивании каретки съемник может сорваться и загнуть шлицы на чашке после чего открутить уже будет ОЧЕНЬ проблематично.

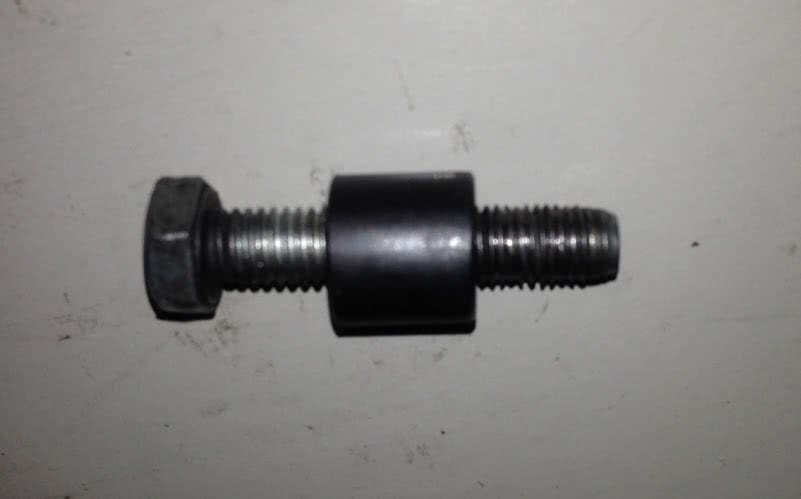

Я прижимаю съемник к каретке с помощью болта M8, такие же болты используются для крепления шатунов к валу каретки, только нам потребуется болт немного длиннее. А также проставочную трубку, которую я взял от старой втулки, чтобы не так долго закручивать болт в каретку (можно просто подобрать болт чуть короче, чтобы обойтись без проставок). Вот как это выглядит:

1. Устанавливаем съемник на каретку

Многие часто путаются в какую сторону откручивать каретку, если у вас не какой-нибудь редкий итальянский шоссейный велосипед, то каретка откручивается в сторону кручения педалей, т.е. левая чашка откручивается — против часовой стрелки, а правая чашка — по часовой стрелке. Правда легко запомнить?

Откручивать следует начинать с левой чашки, так как левая чашка поджимает каретку и поэтому правую чашку будет выкрутить заметно труднее.

2. Левая чашка. Далее я переместился в мастерскую, чтобы закрепить раму на стойке. Левую чашку крутим против часовой стрелки (в тут сторону, в которую крутим педали).

2. Правая чашка. Правую чашку откручиваю по часовой стрелке. Тут скорее всего нужно будет приложить больше усилия чем для левой. У меня в мастерской есть труба с помощью, которой я увеличиваю рычаг. Обычно с трубой откручиваются все — даже самые закисшие каретки.

Подготовка к установке новой каретки

Все мы сделали, что хотели и сняли каретку. Теперь нам нужно почистить резьбу в кареточном стакане от грязи и песка, смазать маслом и закрутить новую каретку. Смазку использовать необходимо, чтобы каретка не прикипела к раме (особенно актуально для алюминиевых рам) и можно было без проблем снять ее с велосипеда.

Установка каретки в раму

После того как резьбы смазаны можно устанавливать новую каретку. Главное убедиться, что чашки вы вкручиваете с нужной стороны. Для этого можно посмотреть на саму каретку, на ней обычно написано, где левая и правая сторона.

Также следует аккуратно вкручивать чашки в раму, так как если вдруг чашка встанет криво и вы ее вкрутите, то сорвете резьбу особенно опасно для алюминиевых рам. Поэтому если вы чувствуете, что туго закручивается, не крутите дальше, а вернитесь назад и попробуйте снова, скорее всего вы не попали в резьбу.
