7 способов соединение многожильных проводов между собой

Использование колпачков СИЗ

Соединительные колпачки СИЗ производятся специально для улучшения скрутки проводов.

По сути, это инструмент, который предназначен выполнять две функции – изолировать контакт и сделать его качественнее.

При использовании колпачка СИЗ не нужна изолента.

Конструкция этого изделия не так проста, как может представляться. Внутри него размещена пружина конической формы.

Правильная подборка количества и сечения соединяемых проводов обеспечивает надежный контакт.

Контакт при такой защите практически не греется.

При накручивании колпачка СИЗ на место скрутки грани пружины снимают слой окислов с поверхности провода.

Пружина за счет своей упругости прижимает провода один к другому. Этим и обеспечивается плотный и надежный контакт.

Видео:

https://youtube.com/watch?v=dgP6qf9H_0s

Но если пружина ослабнет, то контакт будет тоже ослабевать. Именно по этой причине подобные виды соединений не рекомендуется использовать в электрических цепях высокого напряжения.

Данный инструмент отлично зарекомендовал себя в сетях бытового назначения. В том числе и для соединения многожильных проводов.

https://youtube.com/watch?v=ktqOLcyIZJQ

https://youtube.com/watch?v=5tt_fqCjsQw

https://youtube.com/watch?v=QNDIml0z-kQ

Как скрутить провода грамотно: некоторые ошибки

Чтобы уяснить, как скрутить провода грамотно, отметим основные ошибки, допускаемые при выполнении скруток. Как правило, последние связаны с формой, размером и степенью натяжения скрутки. Чтобы максимально правильно соединить два участка кабеля, их следует равномерно прикрутить друг к другу. Пятно контакта между жилами в месте соединения должно быть по возможности максимальным. Считается неправильным скручивание двух проводов между собой, если они обладают разным сечением.

Ещё одна ошибка — слишком короткая скрутка, чем она короче, тем меньше площадь соприкосновения и меньше пятно контакта, соответственно это ведёт к повышению сопротивления и возможному перегреву. Качественная скрутка должна быть не менее 50 мм в длину

При выполнении скрутки важно также грамотно подобрать необходимое натяжение. Чрезмерно сильно натяжение может сломать скрутку, а недостаточное может спровоцировать ухудшение электрического контакта

Профессиональные электрики в своей работе зачастую пользуются различными приспособлениями для затягивания скруток. Например, это могут быть биты со специальной насадкой под провода, которая вставляется в обычный шуруповёрт. Такие насадки превращают бытовой электроинструмент в полуавтоматический станок для скручивания кабелей. Такие насадки можно сделать своими руками, но намного проще купить в магазине заводской вариант. Некоторые подобные насадки помимо соединения проводов, могут также снимать изоляцию.

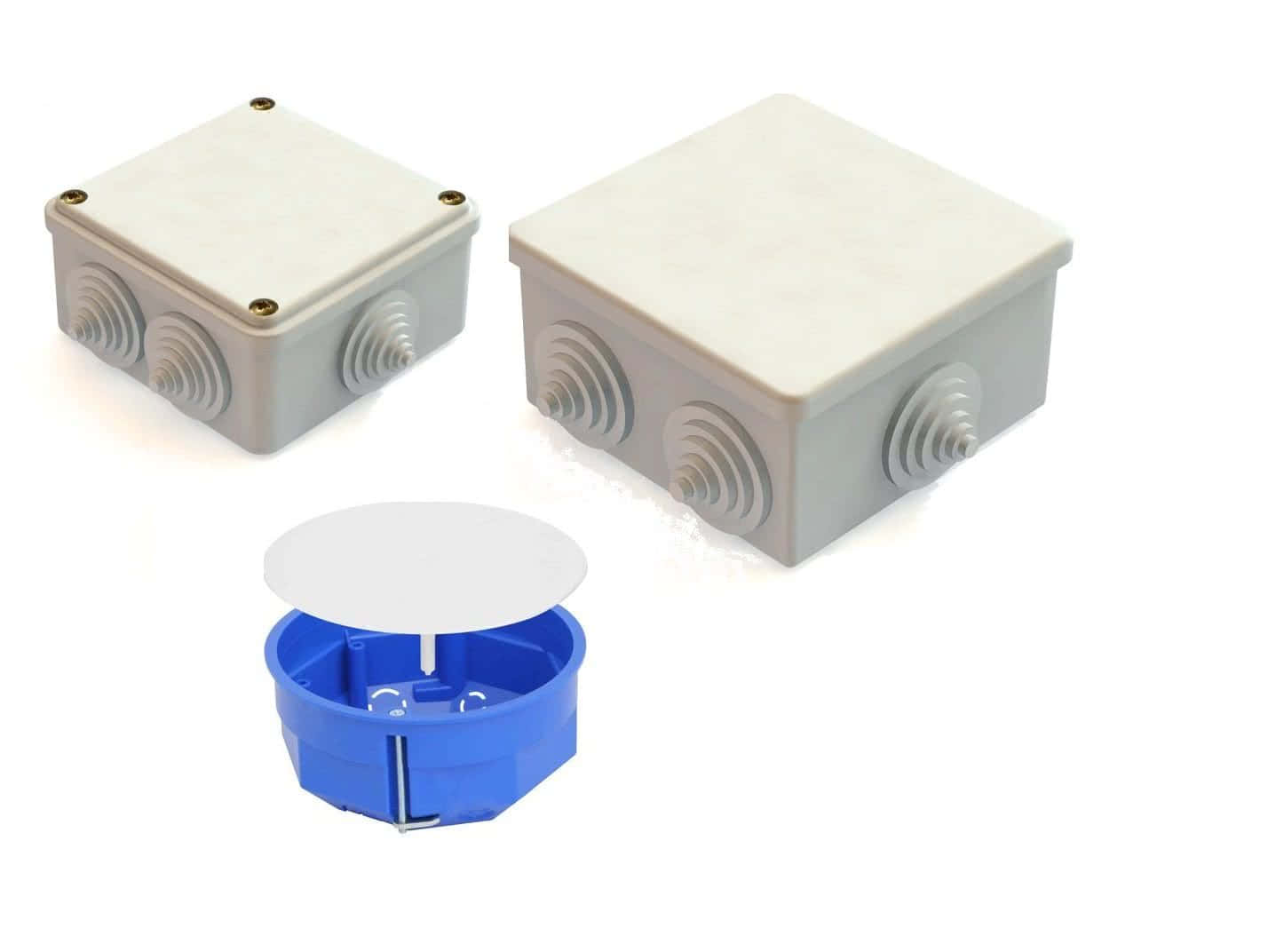

Для чего нужны распределительные коробки

Существует множество факторов, которые говорят в пользу существования распределительных коробок:

  • энергосистему можно отремонтировать в считанные часы. Все соединения – доступны, можно без проблем найти участок, на котором перегорели провода. Если кабель прокладывался в специальные каналы (гофрированная трубка, например), то за час можно заменить вышедший из строя кабель;
  • в любое время можно провести осмотр соединений. Как правило, неполадки в проводках возникают на местах соединения. Если розетка или выключатель не работают, а напряжение в сети есть, проверьте, первым делом качество соединения в распаечной коробке;
  • создается наивысший уровень пожарной безопасности. Считается, что опасные места – это соединения. С использованием коробки они будут находиться в одном месте.
  • минимальные временные и финансовые затраты при ремонте проводки. Не нужно искать в стенах провода, которые вышли из строя.

Изоляция соединения

Важным требованием в процедуре соединения является их изоляция во избежание несчастных случаев. К изоляционным материалам следует отнести:

  • полихлорвиниловые трубки;
  • изоляционную ленту;
  • термоусадочные трубки;
  • специальные колпачки изоляторы скрутки.

Способы изоляции проводов

Способы изоляции проводов напрямую зависят от материала, который применяется. Они подразделяются на такие методы, как насаживание, наматывание и прогревание. В первом случае насаживают материал на скручиваемый сегмент. Во втором — выполняются простое наматывание с помощью изоляционной ленты. В третьем — изоляция термоусадочной трубкой предусматривает ее насаживание на токоведущую часть с последующим ее прогреванием.

На вопрос новичков «можно ли изолировать провода изолентой?» следует ответить однозначно положительно. Это один из самых распространенных методов. Основное требование – соблюдение срока годности материала и отсутствие видимых повреждений.

Несмотря на то, что с первого взгляда процедура скручивания электропроводящих жил кажется несложной, обязательно требуется ответственный подход к делу.

Соединение проводов

Для обеспечения полноценной электроводимости важным моментом является целостность проводки. Недопустимо ее повреждение или некачественное сцепление

Важно гарантировать плотное примыкание контактов и надежность соединения в зонах «электрических узлов». Различают определенные способы, устраняющие разрывы в кабеля. В их числе следует отметить сварку

Она применяется в отношении медных и  алюминиевых проводов. При этом обеспечивается особенно надежное сцепление

В их числе следует отметить сварку. Она применяется в отношении медных и  алюминиевых проводов. При этом обеспечивается особенно надежное сцепление.

Соединения можно разделить на виды:

  • скрутка;
  • сварка;
  • пайка;
  • опресовка;
  • клеммные колодки;
  • самозажимные клеммники (клеммы WAGO);
  • колпачки СИЗ;
  • болтовой зажим.

Способы соединения

Самое полноценное соединение для проводов изготовленных из меди – пайка. Ее легко осуществить при помощи флюса (канифоль, бура) и оловянного припоя. Так же применяют клеммники – специальное приспособление, которое выполняется при помощи винтовых зажимов. Их подбирают отдельно в соответствии с сечением жил. Нередко используются и самозажимные клеммники, для экономии времени на проведении электромонтажных работ. С целью изоляции скрученного или спаянного электрического соединения используют изоляционные колпачки СИЗ. Сегодня в энергетике широко применимы клеммы  WAGO, которые выпускаются для проводных проводов и кабелей различных диаметров. К тому же клеммы  WAGO позволяют соединить жилы из различных материалов (медь и алюминий).

Выбор какое соединение использовать зависит от различных факторов:

  • материал (сталь, медь, алюминий);
  • количество скручиваемых элементов;
  • сечение;
  • место проведения работы (дом, улица, в земле и т.д.).

Виды скруток

Надежная и плотная скрутка уберегает от непредвиденных аварийных ситуаций

Важно выполнить ее максимально правильно. Даже малейшие нарушения техники безопасности способны стать поводом для возгорания. По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа

Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами

По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа. Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами.

Известны простые способы, с помощью которых реально безопасно и прочно произвести соединение. Они не представляют сложности даже для новичка. При выполнении допускается использование как двух проводов, так и нескольких.  Обычно используют следующие известные виды скруток:

  • бандаж;
  • желобок;
  • простой метод ответвления.

Виды скруток проводов

Вышеуказанные скрутки электрических проводов являются вполне надежными электрическими соединениями. Но для реализации требуются определенные навыки с работой ручного инструмента. Обучиться самостоятельно доступно каждому человеку, который практикует ремонт электропроводов.

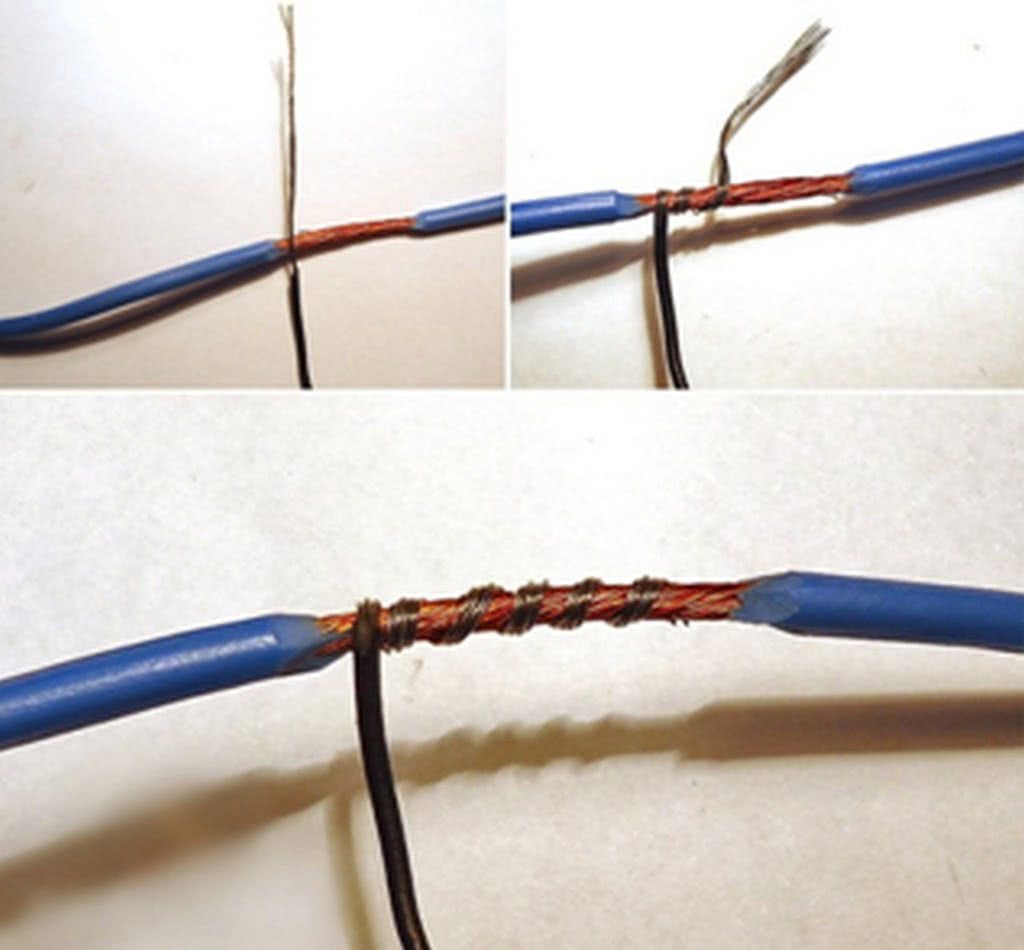

Бандаж – один из способов скрутки проводов, часто применяемых в быту. Для него характерно применение дополнительного отрезка, который накладывается на соединяемые токопроводящие жилы. Это неплохой метод для последовательного, параллельного и ответвленного соединения.

Многожильные

Новички иногда задаются вопросом: «как соединить одножильный и многожильный медный провод?». В действительности главным требованием является плотное и надежное прилегание площади поперечного сечения жил друг к другу. Зная, сколько проводов можно скручивать в одну скрутку, можно быстро выполнить поставленную задачу. Количество электрических жил зависит от их поперечного сечения. Чем оно больше, тем меньше проводов допускается к процессу скручивания. И наоборот: чем меньше поперечное сечение токопроводящих жил, тем большее количество проводов можно скручивать.

Соединение многожильных проводов скруткой методом «желобок» не представляет сложности. Это более простой способ при выполнении работы, чем «бандаж». В данном соединении необязательно использование дополнительного отрезка проводки. Полноценное соединение проводов скруткой в этом случае осуществляется непосредственно самими проводами. Они укладываются параллельно, последовательно либо ответвлением.

Перед тем, как скрутить три провода вместе, необходимо освободить концы жил от изоляции и при помощи ручного инструмента произвести скручивание. Допустимо применение методов «желобка» и «бандажа», а так же простого ответвления. Максимальное количество проводов в скрутке с использованием последнего способа зависит от диаметра токопроводящей жилы. Даже при самом малом диаметре жил их количество не должно быть более шести. Начинающие электрики задаются вопросом: «как сделать скрутку из 4 проводов?».  Наиболее оптимально произвести данное действие методом «желобка» либо «простого ответвления».

https://youtube.com/watch?v=glxUI2lxHxs

Скручивание многожильных проводов

Можно применить предыдущие описания работ для таких жил, но это не даст надежного механического контакта. Поэтому поступают следующим образом:

  • многожильные провода распушиваются (жилы разводятся по сторонам) и делятся на две «косички». Можно сделать и несколько косичек, в зависимости от сечения провода.
  • провода накладываются один на другой и скручиваются по одной косичке из каждого провода между собой
  • в конце две «косы» полученные из четырех, сплетаются в одну цельную скрутку
  • в итоге получается надежная, с хорошим механическим контактом скрутка

Очень часто именно скрутка проводов используется как основной метод их соединения. Делать скрутки правильно способен не каждый. Даже мастера подчас пренебрегают элементарными правилами соединения проводников.

Стоит подробнее поговорить о том, какие виды скруток бывают, а так же о том, как правильно делать те или иные виды скруток.

Стоит сразу отметить тот факт, что ГОСТ гласит, что скрутки в жилой квартире вообще непримлемы как способ соединения проводников. Однако некоторые люди все же берут его на заметку. Существует несколько основных видов скруток, которые используются в зависимости от того, какой тип провода используется.

Параллельная скрутка используется в тех случаях, если речь идет о скрутке двух одножильных проводов. Это применительно в основном к алюминию.

В этом случае площадь контакта получается достаточно большой, поэтому данный способ рассматривается как основной, если речь идет о тонком алюминии.

В том случае, если речь идет о соединении двух одножильных проводов, которые имеют достаточно большую площадь сечения, стоит использовать бандажную скрутку.

В этом случае бандаж одевается на провода. Его нужно делать из того же материала, что и сам провод или кабель. Так же эффективный способ. При скрутке не стоит забывать о качественной изоляции проводников.

Если речь идет о медных проводах, то они зачастую делаются многожильными. Здесь не нужен никакой дополнительный бандаж, а параллельное соединение неэффективно.

Здесь используется метод соединения проводников косичкой. Косичка образуется путем скрутки проводников, идущих от разных проводов, друг с другом. Метод самый распространенный.

скрутка проводов используется достаточно часто, если необходимо соединить их между собой. Этот метод считается весьма эффективным, хотя, по всем правилам и стандартам его нельзя применять в квартире.

Однако многие, даже профессиональные электрики, это делают. Поэтому о скрутке стоит поговорить подробнее. Чаще всего в домах используется многожильная медная проводка.

Именно поэтому здесь используется метод скрутки косичкой. Сначала провода нужно зачистить, а затем освободить достаточно большую их часть от изоляции. После этого они прикладываются перпендикулярно друг к другу, и начинается сам процесс скрутки.

Одной рукой этом случае нужно удерживать провода, а другой производить движения по окружности. В результате получается некое подобие косички. Отличное решение любой проблемы в доме.

После того, как провода скручены между собой, их необходимо заизолировать. Для этого можно использовать самую обыкновенную изоленту, а так же использовать термоусадку. Это весьма эффективный способ изоляции проводников.

Паять скрутки можно, но для этого необходимо уметь пользоваться паяльником. Это устройство может иметь самую разнообразную мощность. Все зависит от того, какие провода с его помощью соединяются.

Для бытовых нужд будет достаточно паяльника, имеющего мощность 100 Ватт. Для начала стоит сделать скрутку двух проводников, затем подключить паяльник в розетку. Он будет нагреваться. Для этого может понадобиться минут десять.

Затем жало паяльника опускается в канифоль, которая должна начинать кипеть при одном прикосновении. Это будет означать, что устройство прогрето хорошо.

После этого паяльник с канифолью помещается в припой. Здесь нужно брать столько олова, сколько необходимо для того, чтобы можно было пропитать всю скрутку, то есть ни один провод не должен остаться торчащим наружу.

В этом случае припой может попросту отвалиться. После этого стоит подождать, пока припой застынет. Затем можно проверить качество соединения. Если все сделано четко и правильно, то можно наносить изоляцию и эксплуатировать проводку.

Изоляция соединения

Важным требованием в процедуре соединения является их изоляция во избежание несчастных случаев. К изоляционным материалам следует отнести:

  • полихлорвиниловые трубки;
  • изоляционную ленту;
  • термоусадочные трубки;
  • специальные колпачки изоляторы скрутки.

Способы изоляции проводов

Способы изоляции проводов напрямую зависят от материала, который применяется. Они подразделяются на такие методы, как насаживание, наматывание и прогревание. В первом случае насаживают материал на скручиваемый сегмент. Во втором — выполняются простое наматывание с помощью изоляционной ленты. В третьем — изоляция термоусадочной трубкой предусматривает ее насаживание на токоведущую часть с последующим ее прогреванием.

На вопрос новичков «можно ли изолировать провода изолентой?» следует ответить однозначно положительно. Это один из самых распространенных методов. Основное требование – соблюдение срока годности материала и отсутствие видимых повреждений.

Несмотря на то, что с первого взгляда процедура скручивания электропроводящих жил кажется несложной, обязательно требуется ответственный подход к делу.

Соединение перебитых в стене проводов

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Соединение перебитых в стене медных проводов

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.

Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение покрыть силиконом.

Соединение перебитых в стене алюминиевых проводов

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.

Пошаговая инструкция соединения перебитых проводов в стене изложена в статье «Соединение перебитых проводов в стене»

Гильзы

Третий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:

Гильза

Медная

Луженная

Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

Для перехода с меди на алюминий специальные переходные ГАМ:

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

До сечений 35мм2 можно применять и механический с большим размахом ручек.

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

Самое важное в этой работе – это правильно подобрать размер гильзы. Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Способы соединения многопроволочных проводов

Как скрутить провода многопроволочные? На практике используют три способа соединения таких гибких проводов. Какой способ выбрать, как правило, каждый мастер выбирает сам исходя из своих предпочтений. Способы существуют следующие:

  • последовательное соединение
  • параллельное соединение
  • бандаж из тонкой проволоки

Последовательная скрутка

Оголённые провода накладываются друг на друга таким образом, чтобы они образовали крест и затем жилы скручиваются между собой. Данная скрутка должна быть симметрична относительно перекрестья жил. Концы жил смотрят в противоположные стороны. После соединения скрутки ее лучше всего подтянуть при помощи пассатижей, чтобы она лучше держалась. Преимуществом данного способа является компактность готовой скрутки — её толщина будет не превышать трети изначальной толщины провода с изоляцией. Кстати, при данном способе не стоит забывать о том, что если скрутка изолируется от внешней среды термоусадочным кембриком, то его следует надеть на жилу до выполнения соединения.


Способы соединения проводов: последовательная скрутка

Параллельная

При данном способе концов жил удаляется изоляция, после чего их нужно соединять таким образом, чтобы зачищенные участки располагались параллельно, а концы жил были направлены в одну и ту же сторону. Затем концы провода накручивают друг на друга по спирали

Важно чтобы соединение было сделано максимально тугим, но при этом не переломать жилы чрезмерным давлением на них. Такую скрутку часто можно встретить в распределительных коробках в квартирах или домах

При изоляции такого соединения также можно применять изоленту либо термоусадку. При осуществлении временных и малоответственных соединений можно использовать для изоляции и ПВХ трубку — обыкновенный пластиковый кембрик.


Параллельная скрутка

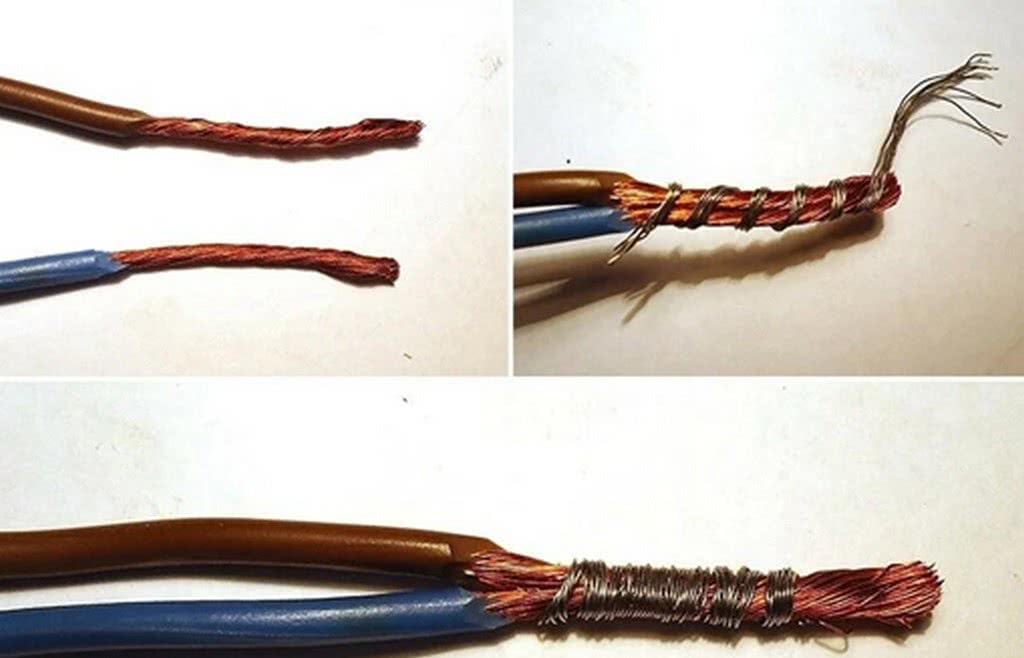

Бандажная скрутка

Бандажное соединение выгодно использовать при подключении проводов большого сечения, когда скрутку руками или пассатижами сделать сложно или невозможно. При таком способе соединения предварительно зачищенные при помощи надфили либо напильника жилы прикладываются друг к другу. Затем зачищенные провода плотно обматываются вокруг большим количеством более тонких проводов. Такое соединение применяется, например, на опорах высоковольтных линий электропередач

Важно отметить, что нельзя скручивать жилы висящих кабелей узлом, так как при этом контакт будет оставаться максимально прочным на разрыв, однако, к сожалению, будет обладать крайне низкими характеристикамиэлектропроводности


Бандажный способ соединения

Снятие изоляционного слоя с проводов

Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.

Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:

  1. Расположите провод на какой-то ровной поверхности (типа стола).
  2. Прижмите его указательным пальцем левой руки.
  3. Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
  4. Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
  5. Остаётся только стянуть срезанный кусок изоляции.

Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.

Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.

Это интересно: Угольник слесарный — описание, применение, советы по выбору

Сварка

Еще одним из способов улучшения скрутки является сварка. Опять же сварка – это лишь метод увеличения надежности скрутки.

Она неприменима для алюминиевых проводов, используется сварка только на медных кабелях большого сечения.

Надежность при сварке значительно выше, чем при пайке. Она является хорошим способом улучшить соединения в распределительной коробке, однако сварка все же не очень практична.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Саморегулирующийся кабель: устройство, принцип работы, применение, популярные модели


К тому же для нее понадобится специальное оснащение, сварочный инвертор.

Сварка не используется на алюминиевой проводке, дополнительным недостатком является возможность ослабления скрутки, поскольку при сильном нагреве проводов, что будет обязательно при процессе сварки, возможно послабление самой скрутки из-за изменения физических свойств металла.

Отдельными способами соединения пайку и сварку считать нельзя, они лишь обеспечивают дополнительную надежность.

Также после использования паяльника или сварочного аппарата место соединения все равно придется изолировать.

Инструмент для скрутки проводов

Для выполнения данной задачи требуется наличие определенных инструментов. В числе обязательных:

  • плоскогубцы (описывал в статье);
  • бокорезы;
  • гидравлически или ручные опрессовыватели.

Пресс гидравлический ручной КВТ «ПГР-70»

Так же понадобится насадка для скрутки и материал для изоляции. При работе данными инструментами обязательно соблюдение правил техники безопасности. Потребуются определенные навыки в работе. Несмотря на то, что в некоторых случаях защищенную изоляцией проводку можно скручивать руками, сегодня обычно применяют прибор для скрутки проводов. Он в значительной мере облегчает работу и гарантирует высокое качество результата. Такое приспособление для работы, как пневматические или гидравлические прессклещи, позволяет оконцевать проводящие жилы для дальнейшего их подключения.

Существуют также небольшие приспособления позволяющие ускорить скрутку жил. Такой девайс вставляется в шуруповерт и вращением совершает их скрутку.

Девайсы для скрутки

Особенности скручивания однопроволочных проводов

Как скрутить однопроволочные провода? Одножильные кабели скручивать гораздо сложнее, чем многожильные по нескольким причинам: Во-первых, токоведущая жила сделана из жесткого металлического прутка, и в случае если сечение кабеля достаточно большое, то вряд ли получится согнуть его без использования специальных инструментов

Также одножильный провод обладает низкой пластичностью, вследствие чего подвержен изломам, следовательно, для работы с таким кабелем необходимо соблюдать особую осторожность

При снятии изоляции с провода движение лезвия ножа должно осуществляться под углом менее 30 градусов относительно кабеля, иначе лезвие может врезаться в токоведущую жилу и нанести ей серьёзные повреждения. Зачищенные участки провода должны быть не короче 50 мм. Это нужно для того, чтобы обеспечить максимально качественное соединение. Готовую скрутку лучше всего предварительно проверить под нагрузкой, с целью проверить, что в процессе работы она не будет нагреваться сильнее,чем греется остальной участок проводки без соединений.

Соединение медных и алюминиевых проводов

По правилам соединение медных проводов с алюминиевыми запрещено. Но часто в реальности такого соединения просто не удаётся избежать. Если Вы решили выполнить скрутку медного кабеля с алюминиевым, то нужно учесть некоторые нюансы: Во-первых, соединение должно находится в легкодоступном месте. Кроме того, необходимо избегать контакта скрутки с горючими материалами. Влажность для таких скруток представляет повышенную опасность, так как влажность будет способствовать ускорению окисления, перегреву и снижению качества контакта. Ни в коем случае не стоит применять скрутку меди с алюминием для соединения силовых цепей, желательно чтобы нагрузка была не более чем 0,5 кВт.

Соединение медных и алюминиевых проводов с помощью специальных клеммников

Готовая скрутка обязательно требует герметичности, так как влага из воздуха может повредить соединение. Желательно время от времени осматривать соединение и контролировать его состояние. Но, конечно же, если есть такая возможность, лучше алюминиевый провод заменить новым медным. Лучше всего соединять медь и алюминий не напрямую при помощи скрутки, а при помощи специальных клеммников. В домашних условиях можно использовать соединение при помощи болта, гайки и нескольких шайб.

Подключение проводов с разным поперечным сечением

По правилам скрутка должна выполняться между одинаковыми по сечению проводами. На практике такое не всегда возможно и время от времени появляется необходимость соединить провода разной толщины. Когда жилы отличаются друг от друга по толщине, то они не могут должным образом прижаться друг к другу. Поэтому такие соединения желательно пропаять или использовать специальныйклеммник. Довольно частый случай применения такой скрутки — это ответвление в электрощите вводного кабеля в квартиру. Для увеличения надежности контакт можно усилить соединителем типа «орех».

Варианты скручивания многопроволочных проводов

На практике применяют 3 способа скручивания гибких многопроволочных жил. Выбор метода осуществляется по ситуации и исходя из предпочтений мастера. Способы таковы:

  • последовательное соединение;
  • параллельное соединение;
  • бандаж из тонкой проволоки;

Последовательная скрутка

Зачищенные жилы прикладываются друг к другу так, чтобы они образовали перекрестие. Затем проводники скручиваются между собой. Выполняемое соединение симметрично относительно перекрестья жил. Концы проводов торчат в противоположные стороны. После выполнения скрутки ее желательно слегка подтянуть, чтобы она затянулась.

Способ хорош компактностью полученного соединения. Его толщина не превышает 3 диаметра провода с изоляцией. Следует соблюдать внимательность. Если скрутка защищается от влаги термоусаживаемой трубкой, то изоляция надевается на жилу до выполнения соединения.

Параллельная

С концов проводов снимается изоляция. Жилы следует соединять так, чтобы зачищенные участки находились параллельно. Концы проводов смотрят в одну и ту же сторону. Затем тоководы навиваются друг на друга в форме спирали

Важно выполнять соединение максимально тугим, но не сломать проводники чрезмерным усилием

Такую скрутку можно найти в распределительной коробке. Для защиты контакта применяется изолента или термоусадка. На временных и неответственных соединениях допускается для изоляции использовать ПВХ трубку (кембрик).

Бандажная скрутка

Бандажное соединение жил пригодно для подключения толстых проводов, которые проблематично согнуть руками или пассатижами. Токоведущие жилы укладываются друг к другу. Предварительно их необходимо как следует зачистить со всех сторон с помощью надфиля или напильника. Затем оголенные жилы плотно обматываются по кругу максимальным количеством более тонких проводов. Похожее соединение используют на опорах ЛЭП.

Электрохимическая коррозия

При соприкосновении проводов основная причина их разрушения — электрохимическая коррозия. Если алюминиевые проводники будут контактировать между собой или с другими металлами, то при отсутствии негативного воздействия природных факторов такое соединение будет вечным. Проблема в том, что влага есть везде, и ее наличие провоцирует начало процесса электролиза, в результате чего металлы начинают разрушаться.

У каждого проводника есть электрохимический потенциал, эта характеристика используется при создании гальванических элементов. Чтобы понять, какие металлы можно соединять между собой, учитывают величины их электрохимического потенциала и сравнивают эти значения. Разница не должна превышать 0,6 мВ. Удобно пользоваться электрохимическим рядом напряжений. Чем дальше друг от друга в нем расположены элементы, тем активнее будет реакция. Разрушается металл, находящийся левее, т.е. при соединении, например, меди и алюминия страдает последний.

Подводим итоги: какое соединение выбрать?

Скрутки стоит использовать если:

  • Вы выполняете проводку во временном сооружении, например, сарае или пристройке.
  • У вас есть инверторный сварочный аппарат или паяльник для качественного соединения скрученных проводов.
  • Хотите сэкономить на комплектующих.

Клеммники стоит применять если:

Вам необходимо соединить алюминиевый и медный провода, например, в старом доме или на даче, где алюминиевая проводка. Для вас важна скорость работы, и вы не хотите тратить время на сварку или пайку. Необходимо «зашить» соединенные провода под гипсокартон или штукатурку (не относится к винтовым клеммникам). Вы хотите иметь доступ к контакту без необходимости разбора изоляции (чтоб проверять наличие напряжения на фазе)

Вы готовы потратить деньги и получить качественные соединения, которым не нужно будет уделять внимание долгие годы

  • Трехфазное питание в доме: есть ли смысл?
  • Как достать соседа: выбираем перфоратор для дома
