Как правильно соединить полипропиленовые трубы с металлическими

Соответствие диаметров стальных и полипропиленовых труб (таблица)

Когда выполняется замена старого трубопровода, уделяется повышенное внимание соотношению диаметров металлических и полипропиленовых труб. Ведь наружный диаметр полимерного трубопроката может составлять 16-110 мм

При этом иметь разную толщину стенки.

В то же время стальной трубопрокат изготавливается с другим наружным сечением при одинаковом с ПП трубами внутреннем диаметре.

Стоит также знать, что в маркировке полимерной продукции не указывается внутренний диаметр. Однако его вычислить несложно, когда известно наружное сечение и толщина стенки. Разница этих величин будет соответствовать искомому значению.

При замене старой инженерной коммуникации из стали на полипропиленовую систему важно учитывать следующее:

• У металлических труб для водопровода и газовых сетей внутренняя поверхность не является идеально гладкой, что уменьшает пропускную способность.
• Трубный прокат из металла выпускается в облегченном и усиленном варианте. Каждый такой вид труб отличается толщиной стенки. Другими словами, при одинаковом сечении по наружной кромке у трубной продукции будет разный внутренний диаметр. Именно его учитывают, когда проводится замена инженерной сети.
• Металлические и ПП трубы создаются по разным ГОСТ. Поэтому для выбора полимерного трубопроката нужно знать все характеристики пластиковой продукции.

Отличия металлических и пропиленовых труб

Металлические трубы обычно выполнены из чугуна или стали, реже – из алюминия или меди.

Чугунные трубы не отличаются надежностью соединения, это материал довольно хрупкий. Можно выделить высокопрочный чугун, который начали изготавливать относительно недавно, он выше по ударной стойкости, но она не превосходит показатели стальных труб.

Сталь более прочный материал, но трубы из него подвергаются коррозии, со временем засоряются, из-за того, что на их стенках постоянно скапливается грязь и оседают различные примеси.

Нержавеющая сталь хоть намного прочнее, и служит долго, но ее трудно обрабатывать, поэтому и цена таких изделий высока. Оцинкованная сталь противостоит коррозии, но при этом трубы из нее очень сложны в установке.

Выбор полипропилена определяется не только высокими техническими характеристиками, но и тем, что для монтажа существует множество типов и видов труб, различающихся по диаметру, структуре и большим разнообразием фитингов. Таким образом, для замены легко найти комплектующие любой конфигурации.

Рекомендуем ознакомиться: Как выбрать и установить полипропиленовый шаровой кран?

Но, пожалуй, единственный недостаток полипропиленовых труб — это невозможность выдерживать очень высокие температуры, предел обычно составляет +80°, и низкие показатели на него также действуют разрушительно. Поэтому прокладка труб из полипропилена вне помещения рекомендуется только под землей.

Процедура спайки полипропиленовых элементов

Когда все нужные инструменты и материалы заготовлены, можно переходить к выполнению задачи. Она делится на два этапа: подготовительный и непосредственно спайка арматуры для полипропиленовых трубопроводов. В первую очередь нужно подготовить место для работы.

В наборе аппарата для сварки имеется специальная струбцина. Она используется для закрепления станка, например, к столу. Такое крепление очень надежное, аппарат не будет шататься. Поэтому работать с ним будет удобно. Но в некоторых ситуациях спайка выполняется не за рабочим столом, а непосредственно рядом с водопроводом. На такой случай в станке имеется ручка для удержания на весу.

Виды стыковки

Популярный способ производства современных трубных изделий — использование стиролов. Материалы позволяют изготавливать прочные, устойчивые перед агрессивными средами трубопроводы.

Пластиковый водопровод

Они применяются при монтаже водопровода с горячей и холодной водой. При этом существует несколько методов стыковки пластикового трубопроката.

ПП трубопроводы

Трубопроводные полипропиленовые детали соединяются между собой с помощью пайки. В этом случае стыкуемые элементы системы нагреваются с помощью специального сварочного оборудования. Его обычно называют паяльников или утюгом.

Стыковка с другими видами трубопроката выполняется при использовании специальных комбинированных муфт. Они представляют собой ПП изделия, с одной стороны которых впрессована металлическая втулка с наружной или внутренней резьбой.

Другой конец фитинга имеет вид патрубка из полипропилена. Именно эта часть спаивается с ПП трубой. Другая сторона муфты позволяет выполнить резьбовое соединение с трубопроводом из иного материала или с сантехнической арматурой.

Набор фитингов

Производители выпускают ПП комбинированные муфты с гранями под ключ. Такие фитинги сначала накручиваются или вкручиваются в трубопровод из другого материала, а потом свариваются специальным паяльником с ПП трубой.

Для стыковки разнородных труб также применяются американки. Это разборные соединительные элементы с накидной гайкой и уплотнительным материалам.

Они изготавливаются только из металла с резьбами на обоих концах или имеют с одной стороны патрубок из полипропилена. Американки затягиваются при минимальных усилиях.

ПНД трубопроводы

Участки трубопровода из полиэтилена низкого давления соединяются с помощью создания сварного шва или фитингов. Во втором случае герметичность стыка зависит от качества соединительных элементов и соблюдения технологии монтажа.

Монтаж водопровода

Сварной шов создается при использовании специального оборудования. Монтаж выполняется с помощью электромуфты или методом «стык в стык». Применение сварки подразумевает создание неразъемного соединения.

Чтобы стык можно было разобрать при необходимости, применяют специальные герметичные детали. Это недорогие ПНД фитинги многократного использования. В их конструкции присутствует прижимная гайка, от степени затягивания которой зависит герметичность соединения.

Производятся также специальные фитинги для соединения трубопроводов из разнородных материалов. Такие элементы на одном конце имеют резьбу, а другая их сторона представляет собой гладкий патрубок из ПНД с прижимной гайкой.

Существуют и другие варианты стыковки трубопроводов из разных материалов. Они будут описаны ниже.

Виды продукции из полипропилена

Выделяют четыре типа изделий из полипропилена:

• PN 25. Максимально допустимое давление – 2,5 МПа. Применяется в системах отопления, горячих водопроводах;
• PN 20. Универсальное изделие, которое может справиться с нагрузкой до 2 МПа. Применяется в холодных/горячих водопроводных комплексах (если температура воды не больше восьмидесяти градусов Цельсия). Она высокопрочная, потому что внутри есть армирование фольгой;
• PN 16. Предназначается для систем отопления с невысоким давлением и холодных водопроводов;
• PN 10. Изделие с тонкими стенками, которое выдерживает нагрузку до 1 МПа. Часто используется при обустройстве теплого пола (температура не выше сорока пяти градусов), холодного водопровода (до плюс двадцати).

Чтобы подобрать продукцию, которая подойдет для ваших целей, проконсультируйтесь со специалистом. Также можно посмотреть видео, в котором рассказывается, какие трубы нужно использовать в различных ситуациях.

Как правильно соединить полипропиленовые трубы с металлическими

Соединение полипропиленовых и металлических труб играет большую роль при замене водопровода и системы отопления. В большинстве многоквартирных домов для подводки канализации и водопровода используют в основном металл. Этот материал быстро ржавеет, соответственно снижается проходимость труб, начинаются протечки. У пластика срок годности составляет около 50 лет. Но произвести замену труб не так просто как кажется на первый взгляд. Оптимальным вариантом будет поменять весь стояк, но для этого необходимо согласие всех жильцов. Как показывает практика, такой вариант редко удаётся претворить в жизнь. Зачастую жильцы осуществляют пластиковую врезку в общий водопровод только в своей квартире.

Виды металлических труб

В системе водоснабжения и канализации чаще всего используются следующие виды металлических труб:

1. Наибольшее распространение получили стальные изделия. Но из-за подверженности коррозии и уменьшения диаметра внутри трубы, вследствие зарастания накипью, происходит ухудшение эксплуатационных характеристик.
2. Трубы из оцинкованной стали коррозии подвержены в меньшей степени, но их применение ограничено из-за сложности проведения сборочных работ.
3. Также большие проблемы возникают при обработке труб из нержавеющей стали. Высокая стоимость этого материала существенно снижает его применение.
4. В канализации широко используются чугунные изделия. Этот металл обладает большой прочностью, но имеет хрупкую структуру, что также является причиной выхода из строя изделий из чугуна.

Поэтому в современных системах отопления переход с металла на полипропилен является наиболее распространенным, из-за характерных свойств последнего.

Инструкция по переходу с металла на пропилен

Главная задача при соединении труб из разных материалов — не допускать протечек, поэтому важно соблюдать четкость и последовательность действий при выполнении перехода

Пошаговая инструкция при выполнении резьбовых и фланцевых соединений различается соединений:

Инструкция по выполнению резьбовых соединений

Первый этап (подготовка)

Подготовка старых металлических труб к соединению с новым пластиковым трубопроводом:

• если в месте будущего соединения был стык двух металлических труб, то его раскручивают, после чего убирают ту часть трубы, которая подлежит замене;
• если в месте будущего соединения трубопровод был сплошным или сваренным, то его разрезают и на оставшемся конце нарезают резьбу – для этой работы пользуются специальным инструментом — резьборезом.

Второй этап (соединение деталей)

На резьбу металлической трубы накладывается герметик – пакля, фум-лента. Выполняется 1-2 витка в направлении резьбы. На заметку: фум-лента должна быть с силиконовой смазкой.
На подготовленную металлическую резьбу накручивается фитинг

Важно: его нельзя затягивать инструментом или сильно затягивать руками. Достаточно просто плотно закрутить фитинг на трубе.
Далее – к гладкой муфте присоединяется пластиковая труба – её вставляют или накладывают снаружи муфты, нагревают паяльником.

Стальную трубу отрезают, при наличии резьбы на ней – резьбу срезают.
На трубу надевают одну половинку фланца и прокладку. Размеры прокладки – до 20 мм, по 10 мм с каждой стороны.
Надевают вторую половинку фланца и скручивают его

Важно: болты затягивают понемногу, чтобы увеличивать сдавливание трубы фланцем равномерно с обеих сторон.

Канализационные трубы

Современными пластиковыми трубами приходится подсоединять сантехнические аксессуары и приборы (как работает биде) к уже имеющейся канализационной системе, выполненной из чугуна.

Попутно, нужно решать задачу по несовпадению диаметров.

Самый ходовой размер пластиковых труб – это 110 и 50 мм, а чугунных – 123 и 73 мм соответственно.

Для начала, нужно старое соединение демонтировать и извлечь заменяемый участок трубы из патрубка. Именно, на этом этапе работы возникают основные трудности и совершаются ошибки.

Главное правило – ни в коем случае нельзя применять грубую физическую силу.

И второе – не пытайтесь расколоть чугунную трубу, стуча по ней молотком.

Это может привести к тому, что расколется не только нужный участок, но и оставшаяся часть трубы.

Фланцевый метод соединения

Технологический процесс перехода с металла на полипропилен без резьбы, с использованием фланцев, выглядит следующим образом:

1. В месте соединения выполняется аккуратный срез, без торцевой фаски. Срез производится строго перпендикулярно, без заусениц.
2. Затем на изготовленный срез надевают фланец.
3. На трубу надевается специальная резиновая прокладка. При этом она должна быть расположена в 10 см от края трубы.
4. На этот уплотнитель надвигается фланец, и производится его крепление с ответной частью фланца, который надет на вторую трубу.
5. Зажимать болты необходимо равномерно, без большого усилия.

Пайка ПП фитингов

Перед тем как соединить две трубы фитингами, их нужно закрепить на трубе. Крепление цанги на ПНД трубе мы рассмотрели выше. Сейчас рассмотрим соединение полипропиленовой трубы с фитингом.

Полипропиленовые фитинги с трубой соединяется при помощи пайки особым паяльником. Паяльник с насадками устанавливают на подставку и разогревают до 260оC. Край трубы очищают от грязи, снимают фаску и обезжиривают вместе с внутренней стороной муфты. фитинг и Трубу в один момент надевают на разогретые насадки. По окончании разогрева трубу ровно без поворота вставляют в фитинг и дают им остыть. На этом процесс пайки закончен.

Прочтя эту статью, вы легко соедините полипропиленовую трубу с ПНД трубой. Тут представлены все вероятные варианты верного соединения. Имеется энтузиасты, утверждающие на строительных форумах, что эти две трубы возможно спаять муфтой при различных температурах. Но все дело в том, что полипропилен и ПНД складываются из различных материалов, у них различная температура плавления, исходя из этого таковой шов может лопнуть либо по большому счету расплавиться. Если вы решите сэкономить и поэкспериментировать, то сделаете это на риск и свой страх.

Особенности монтажа резьбовых фитингов

Благодаря различным разновидностям резьбовых фитингов при монтаже трубопровода достигается возможность выполнения самых сложных изгибов и поворотов.

Наиболее распространенным способом соединения металлических/пластиковых конструкций является фитинг-«американка», Такой элемент, имеющий на торцах муфту и резьбу, позволяет легко и быстро состыковать разнородные детали

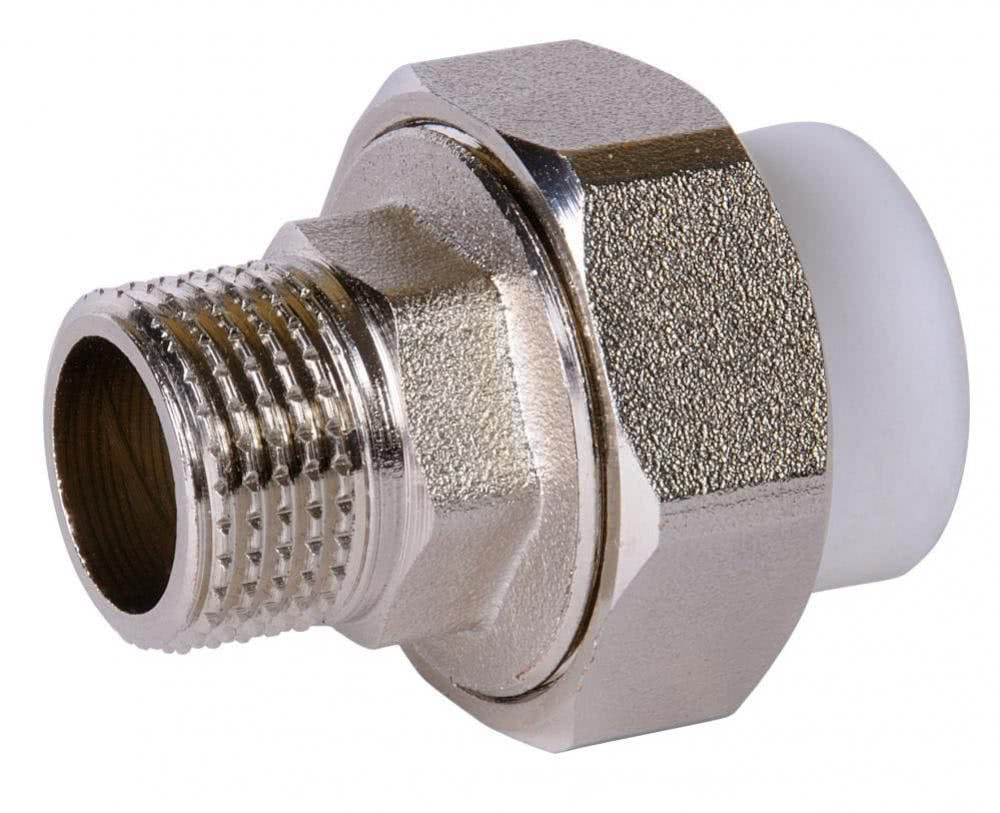

Наиболее популярным устройством для стыка полимерных и металлических элементов является фитинг «американка», который выпускается в различных вариантах размеров. Удобное приспособление с пластиковой муфтой и металлической резьбой чрезвычайно удобно в монтаже, позволяет за короткое время создать надежное герметичное соединение.

Поэтапная инструкция по установке

Для соединения металлической трубы с полипропиленовой или иной пластиковой трубой необходимо:

При помощи специального паяльника приварить муфту фитинга к концу полимерной трубы, после чего дождаться остывания стыка.
Подвести деталь из металла к другому торцу «американки» после чего закрутить резьбу. Для уплотнения стыка его желательно дополнительно обмотать по ходу резьбы одним-двумя слоями ФУМ-ленты, пакли либо льняного волокна (дополнительно можно покрыть силиконом).
Фитинг всегда нужно закручивать вручную: применение инструментов нежелательно и даже опасно

Спецоборудование не дает возможности полностью контролировать приложенные усилия, что может привести к повреждению детали.
После завершения работы важно проверить прочность полученного крепления. Для этого достаточно включить воду и убедиться в отсутствии протечки

Если же через стык все же процеживается влага, можно попробовать несколько сильнее закрутить болт. При дальнейшем протекании воды необходимо вновь раскрутить резьбу и провести все манипуляции заново.

Форму готового соединения можно изменить, если размягчить пластиковую деталь при помощи строительного фена, а затем сделать необходимый по проекту изгиб.

Соединение металлической трубы без резьбы

Бывают ситуации, когда пластиковую трубу необходимо подсоединить к металлическому аналогу, у которого отсутствует резьба.

Резьбу на трубу можно нанести, используя специальный инструмент – резьбонаноситель. В специализированных магазинах можно найти как механические, так и электрические модели подобного приспособления

Подобную проблему позволяет решить специальный инструмент под названием «резьбонаноситель» или «резьборез», при помощи которого можно нанести бороздки на деталь из стали или чугуна.

Существует два варианта приспособления:

• Электрический, в комплект которого входит несколько резцов, рассчитанных на трубы разных диаметров. Такие модели комфортны и легки в эксплуатации, однако имеют высокую стоимость.
• Ручной резьбонаноситель стоит значительно дешевле, однако работа с ним требует большей физической силы и определенных навыков.

Подробно о том, как нарезать резьбу на трубах, вы сможете прочитать в предложенной нами статье.

При пользовании резьборезами следует придерживаться несколькими несложными правилами:

Инструментом нельзя работать, если труба находится на небольшом расстоянии от стены.
Электрический резьбонаноситель быстро нагревается, поэтому при обработке нескольких элементов вам придется периодически отдыхать.
При работе с ручным приспособлением важно соблюдать чередование движений, выполняя пол-оборота вперед и четверть оборота назад, пока вы не нарежете резьбу на нужную длину.

Для нарезки резьбы на трубу необходимо тщательно очистить трубу, при необходимости снять имеющуюся краску и сточить металлические потоки. Затем выполнить резьбу при помощи электрического либо резного инструмента.

Нарезанные бороздки хорошо очистить и смазать солидолом, маслом или другой смазкой, а затем применять для подсоединения с фитингом.

Особые виды трубных соединений

В некоторых случаях целесообразно применить крепежи с иными видами фитингов. Рассмотрим два варианта подобных работ.

Крепеж при помощи специальной муфты

Достаточно простую деталь можно не только приобрести в магазинах стройматериалов, но и сделать самостоятельно.

Приспособление состоит из следующих частей:

• корпуса, выполненного из чугуна или прочной стали;
• двух гаек, которые располагаются по двум сторонам детали;
• резиновых прокладок для герметизации соединения;
• четырех металлических шайб, которые должны находиться во внутренней полости муфты.

Параметры всех элементов должны соответствовать диаметру труб, на которых они будут использованы.

Инструкция по применению: следует вставить концы труб вплоть до середины муфты, продев их через прокладки, шайбы и гайки, а затем последние сильно затянуть, чтобы они сдавили прокладки.

Монтаж зажимно-соединительной муфтой (фитингом Гебо)

Стыковка металлических и полимерных труб при помощи резьбы дает гарантированно герметичный шов, однако такой метод не всегда бывает возможным.

При незначительной длине металлической трубы или ее примыканию к горизонтальной поверхности целесообразно воспользоваться зажимно-соединительной муфтой, которую также называют фитингом типа Гебо (например, HEBO-QUIK).

Зажимно-соединительная муфта (фитинг Гебо) особенно рекомендуется для монтажа разнородных труб, находящихся в сложных для доступа местах (например, близко к стене)

Подобное устройство состоит из следующих деталей:

• корпуса;
• крепежных гаек;
• зажимных, прижимных и уплотнительных колец.

Работа не требует особых навыков, специального оборудования или длительного времени.

Порядок действий:

• Очистить край металлической трубы от загрязнений и старой краски.
• Полностью развинтить муфту.
• Последовательно надеть на чугунный или стальной элемент все детали крепления, при этом уплотнительное кольцо должно находиться на расстоянии 1 или более сантиметров от конца изделия.
• Торец металлической трубы вставить в корпус соединительной муфты, придвинуть к нему все имеющиеся кольца, после чего закрутить болт.
• К находящейся с другой стороны муфты резьбе следует прикрепить фитинг «американку», предварительно припаяв к нему полимерную трубу.

Для проверки прочности крепежа нужно осторожно потянуть элемент, придерживая рукой трубу, к которой он прикреплен. Фитинг не должен двигаться по конструкции

Если же он реагирует на ваши прикосновения, следует туже затянуть резьбу. Движение в этом случае будет значить, что вы неправильно подобрали размер, вследствие чего муфта сидит на трубе неплотно

Фитинг не должен двигаться по конструкции. Если же он реагирует на ваши прикосновения, следует туже затянуть резьбу. Движение в этом случае будет значить, что вы неправильно подобрали размер, вследствие чего муфта сидит на трубе неплотно.

Все описанные выше виды крепежей могут применяться для соединения металлических труб с металлопластиковыми элементами.

Устройство фланцев

Фланцевый переход с металла на полипропилен используется в основном для надежного соединения труб большого диаметра. Место стыковки труб с использованием фланцев получается достаточно прочным и герметичным. При этом существует возможность проведения демонтажа соединения, т. е. стыковка получается разборной. Такой способ позволяет производить необходимый ремонт установленного оборудования, с последующим соединением участков.

Фланец состоит из следующих частей:

• корпуса изделия, который изготавливается из стали или чугуна;
• между двумя фланцами устанавливается специальное металлическое кольцо;
• внутри корпуса находятся уплотнительные кольца, которые создают хорошую герметичность соединения;
• между собой два фланца крепятся специальными крепежными болтами.

Можно ли соединять трубы теплого пола или нет?

При укладке трубопровода для тёплого пола, не редко длины контура не хватает, чтобы сделать цельную петлю. В этом случае возникает вопрос — возможно ли соединить трубы между собой, и как это сделать? Для соединения контуров существует несколько методик, которые зависят от вида материала.

Рассмотрим подробнее способы — как соединять трубы тёплого пола.

Соединение труб из сшитого полиэтилена и металлопластика

Мини-обзор: как монтировать фитинги?

Контуры из полиэтилена или металлопластика можно сшивать при помощи фитингов (латунных, бронзовых и пластиковых), они способны выдерживать высокую температуру. Фитинги бывают:

1. Электросварочные — эффективны, но для их установки необходимо специальное оборудование, поэтому используются редко. Процесс выглядит так:
2. на срез трубы одевается электросварочный фитинг;
3. к клеммам подключается сварочное оборудование, оно подаст на элемент напряжение, что приведёт к разогреву и сплавке стыков;
4. аппарат отключается, полученное соединение способно выдержать давление до 12 Амп.
5. Прессовочные — главный плюс, что при прессовке, происходит заполнение полимером всего пространства, тем самым получается высокопрочное соединение.

Последовательность действий:

• на край обжимной трубки надевается гайка, резьбой в сторону соединения;
• разрезное кольцо одевается с отступом от среза на 1 см, и фиксируется;
• натягивается шланг с приспособлением для фитинга;
• обжимная гайка плотно затягивается при помощи двух гаечных ключей.

1. Обжимные — такие фитинги наиболее легки при установке в домашних условиях:
2. на полимерный шланг одевается зажимная гильза;
3. конец контура растягивается в диаметре с помощью расширителя;
4. растянутым краем трубка натягивается до упора на штуцер фитинга;
5. место соединения фиксируется в таком положении на несколько минут, этого достаточно для плотного сращивания фитинга.

Сшивка медных труб

Так же как и при монтаже пластикового контура, медный можно стыковать при помощи пресс или пуш-фитингов. Такой способ рекомендован на открытых участках, чтобы в случаи протечки легко можно было поменять деталь.

Но, наиболее надёжно и практично — паять медные трубы. Это более трудоёмкий процесс, зато соединение получается долговечным и надежным. Последовательность действий:

• срезы контура зачищаются снаружи и изнутри;
• специальным соединителем для пайки труб тёплого пола из меди смазываются края деталей — только сверху;
• изделия стыкуются, а лишняя смесь удаляется;
• место соединения прогревается газовой горелкой и припой заполняет зазоры.

Чем соединить трубы тёплого пола (пресс-фитинг)

Как уже говорилось выше, трубопровод можно состыковывать при помощи пресс-фитингов. Эта деталь состоит из:

• корпуса — бывает разной формы (угла, тройника, муфты);
• гильзы — основа фитинга, сырьём для её изготовления служит нержавеющая сталь;
• клипсы — эластичное кольцо (прокладка), которая соединяет корпус и гильзу.

Прессование осуществляется при помощи специальных пресс-клещей. Суть процедуры заключается в сжатии рукояток инструмента. Процесс быстрый и лёгкий, и не требуется иметь специальных навыков для проведения данных работ.

Плюс использования такого соединения — прочность, долгий срок службы и конструкция не нуждается в обслуживании.

Фитинги

При монтаже любого типа труб в процессе выполнения сантехнических работ нельзя обойтись без фитингов, к числу которых относятся также всевозможные краны и вентили. Это могут быть краны шаровые паечные, прямые или угловые краны (с американкой). Применяются краны шаровые латунные (обжимные, с ручкой «бабочка»), отличающиеся хорошей антикоррозийной стойкостью. При соединении такого крана с трубой используется разрезное латунное кольцо для обжима трубы, в качестве уплотнительного материала применяется каучук (этилен-пропиленовый). Подобные шаровые краны бывают трехпроходные, с наружной резьбой, с внутренней резьбой, для соединения труб под прямым углом.

Схема подключения шарового крана

Для установки таких кранов особых инструментов не требуется.

Похожие записи:

12 вольт из блока питания от компьютера Квадроцикл своими руками из мт Колонки своими руками, акустическая система, динамики, домашняя акустика Нунчаки — это эффективный метод для повышения выносливости 4 варианта для преобразования слайдов в цифровой формат — 2021 Линейка логарифмическая
