Какую выбрать картофелекопалку для мотоблока: выкапываем картофель быстро и легко

Модели картофелекопалок

В продаже есть разные модели картофелекопалок именно для мотоблока Нева:

Вибрационная Полтавчанка. Рассчитана на средние типы почв. Ширина захвата участка земли — 39 сантиметров, глубина — 18 сантиметров. Ее вес составляет 34 килограмма, а рабочая скорость — 2-3 километра в час;

КВМ-3. Картофелекопатель грохотного типа. Отличие данной модели состоит в том, что вы сможете присоединить дополнительный нож для создания большей вибрации

Это очень важно при работе на тяжелых почвах, когда земля плохо стряхивается с клубней. Масса — 39 килограмм, скорость — 1-2 километра в час, ширина захвата земли — 37 сантиметров, глубина — 20 сантиметров;

ККМ-1

Это модель грохотного, которая отлично подходит не только для уборки урожая картофеля, но и буряка, моркови, лука, и других корнеплодов. Вы сможете регулировать глубину выкапывания земли, а также мягкость сепарирования за счет изменения оборотов мотора самого мотоблока. Подходит для легких и средних типов почв. Вес — 40 килограмм, ширина захвата земли — 37 сантиметров, глубина — 20 сантиметров, скорость — 1,1 — 2,1 километра в час;

Вибрационный картофелекопатель для мотоблока Нева. Это небольшой агрегат грохотного типа весом 34 килограмма. Ширина обработки земли — 36 сантиметров, глубина — 20 сантиметров, скорость — 1-2 километра в час. При этом стоимость достаточно бюджетная. Отличный вариант в соотношении цена-качество.

Как настроить картофелекопалку на мотоблоке

Прежде чем начать собирать урожай при помощи нового оборудования для вашего мотоблока, необходимо его правильно настроить

При копке картофеля самой важной целью является не повредить корнеплоды

Поэтому, уделите особое внимание регулировке плуга

Как настроить картофелекопалку?

1. Найдите болты, которые располагаются между стойкой плуга и замком.
2. Ослабьте регулировочные болты.
3. Передвигайте плуг, настраивая расстояние его углубления в почву. Достаточно будет выставить 30 см, это примерное расстояние одного штыка лопаты; при настройке меньшей глубины будет риск повреждения корнеплодов.
4. Затяните болты.
5. Следующий шаг – настройка угла наклона полевой доски. Для этого крутите винтовую рукоять до упора доски в землю, а затем – в обратную сторону.
6. Остановитесь, когда задняя часть приподнимется на 2-5 сантиметров над грунтом.

Инструкция по эксплуатации

Перед тем как приступить к работе с агрегатом изучите инструкцию, которая прикладывается к спецтехнике. Проверьте те места, где расположены крепления, если они разболтались, то обязательно затяните их. Так работоспособность картофелекопалки не упадет.

Предварительно проведите все ремонтные работы и обязательное техническое обслуживание. Если во время работы возникли какие-то неполадки, то выключите двигатель трактора, а уже после этого приступайте к ремонту техники.

Инструкция по применению

Не допускайте к агрегату посторонних людей, чтобы в первую очередь оградить их от травм. Не стоит превышать допустимую рабочую мощность картофелекопалки, если вы не хотите преждевременной поломки.

Соблюдайте временный режим работы, ведь для некоторых агрегатов можно работать только определенное время, после чего нужно давать передышку картофелекопалке.

Если вы работаете в горных местностях, то необходимо уменьшить скорость передвижения во время работы, иначе перегреется двигатель.

https://youtube.com/watch?v=6A7m0AKWFYA

https://youtube.com/watch?v=4P4G2bqAZ98

https://youtube.com/watch?v=0ve2_Rdca90

Конвейерная копалка для тяжелых тяговых устройств

Для больших площадей обработки требуется более производительное оборудование. Система копки для картофеля, построенная по принципу конвейера, позволяет механизировать процесс сбора. Предназначена она для тракторов среднего и тяжёлого классов. Собранные плоды накапливается во вместительном бункере либо загружаются непосредственно в грузовую машину. Клубни после очистки можно сразу закладывать в овощехранилище.

Изготовить конвейерный комбайн кустарным способом не получится. Большое количество деталей и компонентов невозможно сделать самостоятельно. Комбайны тяжёлого класса производят крупные предприятия, которые выпускают сельхозтехнику. Использовать специализированное оборудование ввиду высокой цены, могут только большие хозяйства.

Ручной окучник: как сделать своими руками в домашних условияхОкучник для картофеля – незаменимая вещь в хозяйстве. Технический прогресс давно шагнул далеко вперед, появилось…

Применение механизированного инструмента при выкапывании картофеля упрощает физический труд фермера, экономит время и деньги. Изготовить простую «самоделку» можно, даже имея минимальный опыт работы с металлом.

Чертежи, схемы, размеры картофелекопалок для мотоблоков Нева, Крот, Каскад, МТЗ-09Н, Салют, Агат

Самым востребованным среди фермеров и владельцев земельных участков считается мотоблок «Нева». Он имеет удобную в пользовании конструкцию и мощные технические характеристики. Наиболее подходящей самодельной картофелекопалкой для мотоблока «Нева» является устройство грохотного типа.

Из-за специфики своей работы грохотная картофелекопалка для мотоблока «Нева» получила второе название – вибрационная

Универсальный вариант для всех типов мотоблоков – картофелекопалка модели «Полтавчанка». Параметры такого устройства составляют 950×790×800 мм, глубина обработки – 25 см. Эти характеристики позволяют использовать агрегат в любых условиях, независимо от почвы и типа посевов. «Полтавчанка» ценится за высокую производительность при относительно небольших габаритах.

«Полтавчанка» пользуется популярностью у владельцев мотоблоков «Крот» и «Агат»

Мотоблоки «Салют» и «МТЗ-09Н» схожи по своему строению, потому при изготовлении картофелекопалок для этой техники зачастую используют тождественные чертежи. Копалки для данных устройств имеют одинаковую систему крепления, что позволяет применять один и тот же агрегат для обеих моделей.

«Салют» и «МТЗ-09Н» имеют оригинальную конструкцию, потому чертеж картофелекопалки для этих устройств отличается особенностями

Для мотоблока «Каскад» также рекомендуется вибрационная картофелекопалка, однако из-за более массивных колес устройство для сбора урожая может иметь отличные от подобного оборудования параметры.

Зачастую при изготовлении вибрационной копалки для мотоблока «Каскад» изменения вносят в расположения лемеха и размер колес

https://youtube.com/watch?v=ogW9j0EYpJ4

https://youtube.com/watch?v=2PdOxo_6enI

https://youtube.com/watch?v=mdlVzGgXa6o

Основные виды картофелекопалок и особенности их устройства

Как работает картофелекопалка, знают в основном те, кто уже работал с ней. Принцип работы у нее несложный и практически одинаков для всех видов. Земля с помощью специального ножа захватывается и попадает в специальный стряхивающий механизм. В результате бо́льшая часть земли и мелкие камни отсеиваются, оставляя только клубни. Но некоторые особенности у различных видов картофелекопалок все же есть, и далее рассмотрим различные виды картофелекопалок более подробно.

Картофелекопалка универсальная (стрельчатая)

Самый простой вариант сборки напоминает лопату без черенка, с приваренными прутьями. В таких устройствах отсутствуют сложные детали, а потери урожая для такого метода сбора минимальные.

Вибрационные копалки (грохотного типа)

По сравнению с универсальными, картофелекопалка грохотного типа намного эффективнее. Усовершенствованная конструкция позволяет извлекать из грунта до 98 % клубней и повышает производительность. Состоит такая копалка из вибрационного ствола, лемеха и привода. Механизм работы вибрационной копалки следующий: верхние слои почвы вместе с картофелем подхватываются и перемещаются на вибрационный стол. Далее под действием вибрации земля отслаивается и уходит через щели, а сам картофель выпадает с другой стороны устройства.

Как сделать барабанную картофелекопалку для мотоблока своими руками

Барабанная картофелекопалка состоит из трех основных частей: рамы с колесами, ножа и барабана. Последний элемент соединяется посредством цепи, редуктора и зубчатых передач с валом мотоблока или минитрактора, благодаря чему происходит его движение.

Чтобы сделать картофелекопалку барабанного типа, необходимо:

1. Прежде всего, нужно собрать раму. Ее размеры регулируются желаемыми объемами агрегата. Данную конструкцию можно найти среди металлолома или сварить своими руками из металлических профилей.
2. Из старых рессор изготовить нож и прикрепить к раме с помощью шарнира.
3. Из стальных прутьев сварить барабан. Для того чтобы конструкция была надежной, поперек нее необходимо монтировать дополнительные отрезки.
4. Барабан зафиксировать на раме.
5. На раму установить колеса.
6. С помощью цепей, зубчатой системы и редуктора прикрепить картофелекопалку к мотоблоку или прочему агрегату.
7. К раме со стороны выходного отсека барабана приварить конструкцию для установки тары.

Как сделать транспортерную картофелекопалку для мотоблока своими руками

Транспортерная картофелекопалка также часто может называться ленточной. Связано это с особенностями конструкции устройства. Ленточную картофелекопалку для мотоблока своими руками изготавливают по следующему плану:

1. Прежде всего, необходимо собрать редуктор. Он состоит из корпуса, двух валов и шестеренок. Устройство можно позаимствовать из любой ненужной или пришедшей в негодность техники.
2. Далее нужно изготовить транспортер, который будет перемещать плоды по ленте. Его можно собрать из металлических прутьев и цепи, состоящей из звеньев. С помощью нее конструкция будет приходить в движение.
3. В передней части конструкции закрепить вал, а на нем три ступицы – две по краям и одну в середине.
4. В задней части установить второй вал. На нем также прикрепить звездочки, в количестве двух штук. Общая длина транспортера должна быть 50-70 см.
5. Узлы установить на раму, состоящую из металлических листов и стоек. К конструкции прикрепить колеса.
6. Из рессор изготовить подрезной нож, который будет доставлять землю с плодами к транспортеру.
7. Конструкция приводится в движение цепью от велосипеда, потому в зависимости от размера звездочек можно регулировать скорость движения транспортера.

Обзор лучших моделей картофелесажалок

КС 1А — это отечественная модель, помогающая упростить посадку клубней и сократить время. Агрегат весит 33 кг. Ширина колес равна 60 см. На 1 м машина высаживает пять клубней. Клубни опускаются в землю по одной штуке, а специальные диски их зарывают и выравнивают почву. Данная модель подходит к мотоблокам: Нева, Ока, Кадви, Салют и Фаворит. Стоимость КС-1А варьируется между 14500 и 15500 руб. Агрегат можно приобрести в любом специализированном магазине сельхозтехники.

КС 1 — российская модель, которая подходит как к отечественным мотоблокам, так и к импортным. За час засеивает 0,2 га земли. Расстояние между колесами — 70 см. Высаживает по 5-6 картофелин на 1 м. Цена этой модели от 12000 руб до 14000 руб.

https://youtube.com/watch?v=5yi5oZZdknQ

При выборе картофелесажалки обращают внимание на объем бункера, габариты, возможность работать с другой техникой. Для небольшого участка подойдет устройство с малым объемом чаши, и обойдется оно дешевле. Единственным неудобством такого приспособления является частая остановка работы для заполнения чаши посадочными клубнями

Единственным неудобством такого приспособления является частая остановка работы для заполнения чаши посадочными клубнями.

Для совмещения с другими мотоблоками есть всевозможные переходники, которые в случае надобности подстраиваются под любую имеющуюся технику. Легкие модели подходят для участков с небольшой площадью. Для обработки больших земель подходит тяжелая техника.

Быстрый сбор урожая важен не только для фермеров, но и для хозяев приусадебных участков. Копка картофеля за один-два дня особенно актуальна в холодную, дождливую осень, когда трудно выбрать погожий день для выхода на поля. Ускорить работу поможет картофелекопалка, своими руками можно сделать простой и эффективный агрегат, по производительности не уступающий заводским аналогам.

Как сделать самодельную картофелекопалку для мотоблока

Прежде, чем приступить к изготовлению картофелекопалки для мотоблока, следует определиться, какой именно вид копалки вы хотите иметь в своем хозяйстве. Это во многом зависит от плотности почвы, так как, например, простая стрельчатая копалка легко справится с легкими почвами. При почве с плотной структурой простая копалка вам мало чем поможет – здесь более уместна конструкция с транспортерным механизмом.

Сделать простую картофелекопалку достаточно легко – для этого не требуются особые знания и умения.

Сошку для стрельчатого типа можно вырезать из старой лопаты, а в качестве направляющих стержней используются зубья от вил или арматура.

Необходимые инструменты и материалы

Чтобы сделать мотоблочный картофелекопатель вибрационного типа, потребуется немного больше времени и умения, а также специальные инструменты и оборудование.

Итак, нам в распоряжение нужно:

• аппарат для сварки;
• угловая шлифовальная машина (болгарка);
• электродрель и сверла по металлу;
• набор ключей;
• кувалда (тяжелый молоток);
• уровень, штангенциркуль, угольник,

Когда все будет в наличии, можно приступать к изготовлению агрегата.

Потребуются следующие материалы:

• металлический профиль П-образный (швеллер №8);
• сталь листовая толщиной около 8 мм;
• стальные или железные прутья 10 мм в сечении;
• железный уголок (металлопрокат);
• металлическая труба для стоек;
• крепежные элементы – пластины и стальные болты с гайками №10;
• роликовая цепь;
• колеса – металлические или на резиновом ходу.

Изготовление и сборка картофелекопалки

В конструкцию вибрационного картофелекопателя для мотоблока входят:

• рама-основа;
• лемех для вскапывания;
• подвесная система;
• тяга регулировки;
• грунтозацепы или колеса.

Сборку мотоблочного агрегата начнем с изготовления отдельных составляющих.

1. Рама сваривается из железного швеллера №8 и уголка 63×40 мм. Длина рамы должна быть приблизительно 120 см.

1. Один швеллер привариваем на расстоянии одной трети от начала рамы, а второй – приблизительно на расстоянии 1/6 от переднего края. Швеллеры послужат основанием для крепления регулятивной части копалки.

1. К боковым краям рамы с обеих сторон вертикально к земле привариваем на расстоянии друг от друга 10 см металлические стойки разной длины, начиная от 50 см (далее – 40, 30 и т.д.). К этим стойкам будет приварено основание для прутьев решетки.

1. К коротким стойкам с обеих сторон рамы наварите остатки швеллера. В итоге вы должны получить два жестких треугольника, на которые будет крепиться лемех.

1. Вырезаем из листового металла пластину нужной длины шириной приблизительно 30 мм и привариваем один ее конец к любому из полученных треугольников. Даем остыть, затем изгибаем ее при помощи кувалды и прикручиваем ко второму треугольнику на болтах.

1. Для изготовления лемеха подойдут металлические пластины, старый плуг или разрезанный вдоль кусок трубы диаметром 200 мм. Изгибаем по типу плуга и делаем округлую заточку детали, чтоб при работе не резать клубни картофеля. Крепим лемех к кожуху элеватора на четырех болтах, надежно затянув гайки.

1. Нарезаем арматуру на прутья необходимой длины так, чтобы один конец можно было приварить к металлической пластине, а другой свободно выступал за пределы рамы мотоблочной копалки. Привариваем прутья к металлической пластине, оставляя второй конец свободным, на расстоянии 4-5 см друг от друга. На боковые стороны элеватора поверх прутьев можно наварить полосы из листового металла, чтобы клубни не вываливались по бокам.
2. Свободные концы арматуры навариваются на металлическую скобу, изготовленную из полосы металла или трубы небольшого сечения. Скоба для подвижности укрепляется на конце рамы с помощью шарниров.

1. При желании элеватор можно заменить очистительным барабаном. Он изготавливается в форме полуцилиндра из металлических полос и арматуры.

1. Устанавливаем редукционный узел, который позволит изменять наклон элеватора и угол наклона лемеха. Редукционный блок крепится к стержню ползунка на подшипниках.

1. Крепим с помощью звездочек стержень соединяющего моста. Навариваем на него с обоих концов металлические диски и крепим колеса.
2. Крепят картофелекопалку к мотоблокам разных типов аналогично креплению другой техники.

Какой бы тип копалки вы ни выбрали, в любом случае самодельные картофелекопалки для мотоблока существенно облегчают земледельческий труд и при этом помогают значительно сэкономить на приобретении копалки промышленного производства.

Картофелекопалка для мотоблока Нева

Мотоблок Нева поможет не только посеять и ухаживать за картошкой. Он ещё поможет и выкопать из земли её.

Есть несколько вариаций картофелекопалок.

Вибрационная картофелекопалка

Картофелекопалка

Первая из них вибрационная в основе его работы стоит режущий нож и решётка (грохотный механизм).

При помощи шарикоподшипников через приводной ремень создаётся вибрация грохота относительно ножа.

После обработки земли остаётся только собрать их с земли.

Данный вид оборудования так же отличается следующими преимуществами:

• Очень часто данная модель применяется при уборке чеснока, свеклы или лука.
• Глубину, на которой следует копать, можно с лёгкостью регулировать.
• Скорость движения во время работы в среднем составляет 1-2 км\ч.
• Одновременно выкапывается один ряд плодов.

Картофелекопатель навесной КНМ

Картофелекопатель навесной КНМ

Их работа заключается на достаточно простой схеме. Полоз позволяет направлять работу устройства, а лемех позволяет выкапывать картофель и регулировать уровень наклона.

Затем эта конструкция соединяется с мотоблоком и приводится в действие.

Максимально полоз можно опустить на 22 см в землю. А ширина захвата регулируется вплоть до максимальных 25 см.

Существенным минусом является тот факт, что регулировку придётся проводить вручную.

Картофелекопатель серии КВ-2 и КВ-3

Картофелекопатель КВ-2

Картофелевыкапыватели серии КВ-2 или КВ-3 являются более простыми модификациями, которые предназначены для мотокультиваторов «НЕВА» МК70 и МК80Р.

Они просто выкапывают картошку при помощи специального конусного приспособления. При этом скорость движения может достигать от 2 до 5 км\ч. Что в два раза быстрее, чем в вибрационных.

Но и результат здесь не много хуже, поскольку картофель не полностью очищается от остатков почвы.

В заключение о картофелекопалках

Трудоёмкость ручного процесса и автоматизированного просто несравнима. В этом и плюс всей техники, которая изобретается. Она предназначена для автоматизации и облегчения нашего повседневного труда.

В своём большинстве случаев картофелекопалки просты и интуитивно понятны. Для обращения с ними нет необходимости проходить какие-то курсы. Однако навыки обращения с данным видом техники всё-таки необходимы.

Уборка картофеля мотоблоком Нева

Уборку картофеля следует проводить исключительно в сухом грунте. Поскольку в этом случае не происходит налипание грязи на нож. Иначе он просто засорится и перестанет функционировать.

Во всём остальном её работа интуитивно понятна.

Как сделать картофелекопалку для минитрактора своими руками

Рассмотрим изготовление картофелекопалки для минитрактора своими руками. Картофелекопалка транспортерная может быть собрана собственноручно. Для этого необходимо иметь под рукой чертежи, на которых детально будут расчерчены все части агрегата.

Насколько целесообразнее изготовлять такое оборудование самому, решать каждому, но следует учесть, что самодельная картофелекопалка подходит для вспахивания небольшого участка. Большие площади лучше обрабатывать промышленным оборудованием, приобретенным у производителя. При уборке картофеля копалка, своими руками для трактора изготовленная, проходит по участку, выкапывает и собирает клубни.

Для того чтобы собрать орудие пассивного типа, понадобятся материалы. В первую очередь, лист железа из прочной стали, который будет выполнять функцию лопаты. Желательно, чтобы его ширина была не меньше 3-5 мм, в противном случае железо будет быстро затупляться. Многие используют диски циркулярки, из которых вырезают два сектора и сваривают между собой. Такая сталь намного выносливее и служит дольше.

Для отсеивания земли подойдут прутья из арматуры. Их приваривают с тыльной стороны лопаты.

https://youtube.com/watch?v=M_NV6ik1hR8

В качестве подвеса можно использовать металлический швеллер, предварительно рассчитав глубину погружения в землю.

Лопаточная часть должна иметь форму треугольника для лучшего погружения в почву. Устройство с помощью крепежей прикрепляется к мотоблоку и требует обычного передвижения по посаженным картофелем рядам.

Может быть изготовлена грохотная картофелекопалка на трактор своими руками. Сборка этой конструкции сложнее предыдущей, поэтому понадобится заранее продуманная схема. Во избежание быстрой поломки самодельная картофелекопалка должна быть изготовлена из добротных материалов. Чтобы создать эффективное сооружение, есть смысл потратить на него чуть больше времени, и оно окупится экономией затраченного времени на вспашку и сбор урожая.

Самодельная картофелекопалка для трактора изготовляется из таких материалов:

• металлическая профильная труба для рамы;
• железный пласт (3-4 мм) для ковша;
• железная арматура;
• металлический швеллер для вертикальной тяги;
• ступица из передней части любой легковушки;
• редуктор;
• может пригодиться карданный вал;
• шлицевое соединение от КПП;
• одно или два колеса (зависит от типа устройства);
• элементы крепежа;
• инструменты: дрель, болгарка, сварочный аппарат.

https://youtube.com/watch?v=YBAeLfDaVs0

От размера колеса будет зависеть высота устройства над почвой. Рама держится на двух точках опоры. Редуктор срабатывает или от колес, или от вала отбора мощности культиватора. Шлицевое соединение нужно для подвижности лемеха и колебательных движений решетки.

От угла наклона решетчатой части будет зависеть способ сбора урожая. Если грохотную часть сильно наклонить вниз, то картофель будет сыпаться на землю. При изменении угла наклона и поднятии решетчатой части вверх клубни будут задерживаться на сетке, и тогда их можно будет собрать сразу в мешок, но для этого нужно будет машину постоянно останавливать.

Картофелекопалка своими руками может иметь любую форму и размеры, все зависит выбора конструктора

Важно сохранить принцип работы, предполагающий загребание земли с клубнями картофеля в решетку, в которой будет происходить их отсеивание. Самодельные картофелекопалки к минитрактору можно изготовить из старых деталей машин и любых подручных средств. Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации

Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации.

Веерная картофелекопалка

Конструкция такой картофелекопалки довольно проста, ее можно изготовить из подручных средств. Главное, чтобы металл был прочным, например, сталь.

https://youtube.com/watch?v=pmbT-AIqngo

Другое название – стрельчатая копалка – отражает внешний вид данного устройства: к лемеху прикреплены стальные зубья, похожие на веер или стрелы.

Состоит конструкция всего из трех элементов:

• лемех
• зубья
• кронштейн

Для лемеха необходима листовая сталь (толщина 3-4 мм). Прямоугольный стальной профиль для кронштейна, прутья круглого сечения или арматура не толще 10 мм для зубьев.

Принцип действия такой конструкции: лемех приподнимает пласт почвы вместе с клубнями и направляет на наклонно расположенные зубья, на которых картофель очищается от земли, после чего падает на поверхность почвы.

Такая конструкция считается одной из самых надежных, а также проста в исполнении. Подробные чертежи можно найти в Интернете.

Плюсы и минусы

Навесной агрегат обладает рядом преимуществ в сравнении с другими подобными устройствами:

• Долговечность – отсутствие вращающихся элементов делает его более износостойким и готовым к длительной эксплуатации.
• Простота конструкции.
• Возможность сборки своими руками.
• Лёгкость обслуживания.
• Небольшой размер.
• Доступная стоимость.

Недостатки конструкции:

• Возможность обработки только одного ряда картофеля за один проход.
• Потребность в значительном пространстве для разворота оборудования.
• Большой расход топлива мотоблока.
• Сбор урожая вручную.
• Эффективность работы только с рыхлой почвой, предварительно очищенной от камней, ботвы и сорняков.

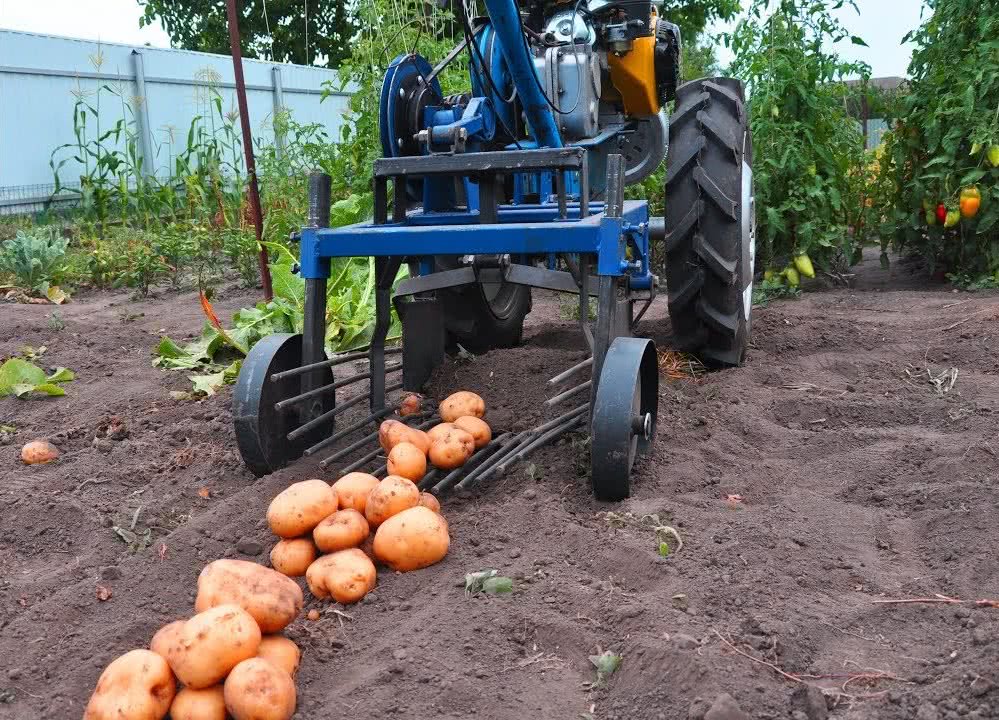

Веерная картофелекопалка для мотоблока

Веерная картофелекопалка имеет несколько названий. Ее также называют стрельчатой копалкой и лапой. Производители сельхозтехники называют эту модель «Дельфин» из-за характерной формы плуга (лемеха). Агрегат прост по конструкции и хорошо извлекает клубни из земли.

• Копалку прицепляют к мотоблоку.
• Лемех острым концом взрыхляет землю.
• Картофель извлекается из земли, попадает на наклонную поверхность лемеха и продвигается на металлические прутья.
• Земля отделяется от клубней и сыплется на пашню сквозь прутья.
• Картофель, продвигаясь вверх по приподнятым прутьям, падает на землю, где его можно собрать.

Делаем веерную картофелекопалку своими руками

Для работы понадобится болгарка, сварочный аппарат, дрель и сверла по металлу, болты. Также понадобятся материалы:

• листовая сталь толщиной 3-4 мм для изготовления ножа (лемеха);
• болты диаметром 10-12 или более мм;
• стальной профиль прямоугольного сечения или толстый стальной лист для изготовления стойки-держателя и кронштейна.
• круглый стальной прут или арматура (не рифленая) диаметром 8-10 мм.

Кроме этого, понадобится мерная лента, карандаш для черчения по металлу. Порядок работы по изготовлению веерной картофелекопалки:

• В средней части лемеха сверлят два отверстия для крепления к стойке.
• К расширенной части ножа (слева и справа от выпуклой части) приваривают куски стальных прутов (так, чтобы они расходились вверх и в стороны «веером»). Длина прутов — 47-50 см. Иногда прутья гнут в виде маршевой ступеньки.
• К лемеху болтами крепят стойку-держатель. Высота стойки зависит от конструкции мотоблока. Стойку-держатель можно приварить непосредственно к плугу, не используя болты.
• К верхней части стойки приваривают кронштейн с заранее просверленными отверстиями (для соединения картофелекопалки с мотоблоком).
• Для прочности конструкции нижнюю часть лемеха, направленную к земле, усиливают приваренной полоской металла.

Преимуществом веерной картофелекопалки перед другими агрегатами является ее надежность. Этот агрегат может использоваться не один год. В нем нет вращающихся частей, которые при больших нагрузках приходят в негодность. Подкапывание картофеля осуществляется быстро и качественно.

К недостаткам агрегата относят небольшую ширину вскопанной полосы (20-25 см), из-за чего потери урожая достигают 20 %. Нож веерной картофелекопалки повреждает часть клубней, из-за чего они становятся непригодными для длительного хранения и продажи.

Как сделать самодельную картофелекопалку для мотоблока

Прежде, чем приступить к изготовлению картофелекопалки для мотоблока, следует определиться, какой именно вид копалки вы хотите иметь в своем хозяйстве. Это во многом зависит от плотности почвы, так как, например, простая стрельчатая копалка легко справится с легкими почвами. При почве с плотной структурой простая копалка вам мало чем поможет – здесь более уместна конструкция с транспортерным механизмом.

Сделать простую картофелекопалку достаточно легко – для этого не требуются особые знания и умения.

Чертеж веерной картофелекопалки для мотоблока

Сошку для стрельчатого типа можно вырезать из старой лопаты, а в качестве направляющих стержней используются зубья от вил или арматура.

Необходимые инструменты и материалы

Чтобы сделать мотоблочный картофелекопатель вибрационного типа, потребуется немного больше времени и умения, а также специальные инструменты и оборудование.

Итак, нам в распоряжение нужно:

• аппарат для сварки;
• угловая шлифовальная машина (болгарка);
• электродрель и сверла по металлу;
• набор ключей;
• кувалда (тяжелый молоток);
• уровень, штангенциркуль, угольник,

Когда все будет в наличии, можно приступать к изготовлению агрегата.

Потребуются следующие материалы:

• металлический профиль П-образный (швеллер №8);
• сталь листовая толщиной около 8 мм;
• стальные или железные прутья 10 мм в сечении;
• железный уголок (металлопрокат);
• металлическая труба для стоек;
• крепежные элементы – пластины и стальные болты с гайками №10;
• роликовая цепь;
• колеса – металлические или на резиновом ходу.

Изготовление и сборка картофелекопалки

В конструкцию вибрационного картофелекопателя для мотоблока входят:

• рама-основа;
• лемех для вскапывания;
• подвесная система;
• тяга регулировки;
• грунтозацепы или колеса.

Сборку мотоблочного агрегата начнем с изготовления отдельных составляющих.

1. Рама сваривается из железного швеллера №8 и уголка 63×40 мм. Длина рамы должна быть приблизительно 120 см.

1. Один швеллер привариваем на расстоянии одной трети от начала рамы, а второй – приблизительно на расстоянии 1/6 от переднего края. Швеллеры послужат основанием для крепления регулятивной части копалки.

1. К боковым краям рамы с обеих сторон вертикально к земле привариваем на расстоянии друг от друга 10 см металлические стойки разной длины, начиная от 50 см (далее – 40, 30 и т.д.). К этим стойкам будет приварено основание для прутьев решетки.

1. К коротким стойкам с обеих сторон рамы наварите остатки швеллера. В итоге вы должны получить два жестких треугольника, на которые будет крепиться лемех.

1. Вырезаем из листового металла пластину нужной длины шириной приблизительно 30 мм и привариваем один ее конец к любому из полученных треугольников. Даем остыть, затем изгибаем ее при помощи кувалды и прикручиваем ко второму треугольнику на болтах.

1. Для изготовления лемеха подойдут металлические пластины, старый плуг или разрезанный вдоль кусок трубы диаметром 200 мм. Изгибаем по типу плуга и делаем округлую заточку детали, чтоб при работе не резать клубни картофеля. Крепим лемех к кожуху элеватора на четырех болтах, надежно затянув гайки.

1. Нарезаем арматуру на прутья необходимой длины так, чтобы один конец можно было приварить к металлической пластине, а другой свободно выступал за пределы рамы мотоблочной копалки. Привариваем прутья к металлической пластине, оставляя второй конец свободным, на расстоянии 4-5 см друг от друга. На боковые стороны элеватора поверх прутьев можно наварить полосы из листового металла, чтобы клубни не вываливались по бокам.
2. Свободные концы арматуры навариваются на металлическую скобу, изготовленную из полосы металла или трубы небольшого сечения. Скоба для подвижности укрепляется на конце рамы с помощью шарниров.

1. При желании элеватор можно заменить очистительным барабаном. Он изготавливается в форме полуцилиндра из металлических полос и арматуры.

1. Устанавливаем редукционный узел, который позволит изменять наклон элеватора и угол наклона лемеха. Редукционный блок крепится к стержню ползунка на подшипниках.

1. Крепим с помощью звездочек стержень соединяющего моста. Навариваем на него с обоих концов металлические диски и крепим колеса.
2. Крепят картофелекопалку к мотоблокам разных типов аналогично креплению другой техники.

Какой бы тип копалки вы ни выбрали, в любом случае самодельные картофелекопалки для мотоблока существенно облегчают земледельческий труд и при этом помогают значительно сэкономить на приобретении копалки промышленного производства.

Разновидности и характеристика

Есть несколько видов картофелекопалок, отличающихся по таким параметрам:

• ширина захвата;
• конструктивные особенности;
• размеры;
• возможность работы на засоренном участке;
• способ очистки картофелин от грунта.

Грохотного типа

Принцип работы грохотной картофелекопалки для мотоблока состоит в том, что лепеха погружается в почву, захватывает её вместе с клубнями и поднимается. Картофель остаётся на решётке, а земля просыпается сквозь прутья. За один проход устройство обрабатывает небольшую площадь, и в этом его недостаток.

Веерная

Веерную конструкцию ещё называют стрельчатой, и она считается одной из простейших. Мотоблок продвигается по ряду, а специальные ножи подрезают землю глубже, чем залегают клубни. Картофель вместе с грунтом перемещается на прутья, и земля осыпается сквозь них. Копалка веерного типа хорошо показала себя на рыхлых, мягких грунтах. Недостаток — застревание ножей на неровном участке, из-за чего тормозится работа.

Веерная картофелекопалка

Транспортёрная

Составные части этой копалки — движущийся транспортёр и лепеха. Прежде чем копать картофель, нужно очистить участок от сорняков. Толстые стебли будут наматываться на движущиеся элементы и мешать работе устройства.

Копалка оснащена транспортёром и задними колёсами — грунтозацепами. Есть регулировка натяжения. При движении картофель перетряхивается, и грунт высыпается с платформы. Устройство присоединяется к мотоблоку зацепным элементом. Транспортёрная картофелекопалка для мотоблока не подходит для работы во влажном грунте.

Барабанная

Барабанный агрегат позволяет быстро выкапывать картошку на больших площадях. Составные элементы копалки:

• вращающийся барабан;
• лемех (нож);
• рама;
• колёса.

К раме с помощью шарнирного соединения крепится нож. Во время движения он подрезает пласт грунта вместе с клубнями. Барабан вращается, комки разбиваются, частицы почвы просыпаются сквозь прутья решётки. Картофель перемещается к краю барабана и падает на землю.

Барабанная картофелекопалка

Нож подрезает грунт на такой глубине, что захватывает весь картофель. Перемещаясь внутри барабана, клубни не повреждаются. Агрегат отличается высокой производительностью и позволяет убрать урожай почти без потерь.

Вибрационная

Опыт применения вибрационной копалки показывает, что качество уборки урожая по сравнению с простой веерной повышается на 10%.

Агрегат хорош ещё и тем, что им легко убрать с поля не только картофель, но и другие овощи:

• морковь;
• чеснок;
• свеклу;
• лук.

Вибрационную картофелекопалку для мотоблока и МТЗ изготавливают из запчастей от легковой машины. Используют карданный вал, ступицу переднего колеса и редуктор заднего моста. К металлической основе приваривают кронштейны, а к ним крепят подвижные элементы.

При работе мотоблока вал вращается, рычаг и шатун передают движение на вибростол. Кривошипно-шатунный механизм соединён с тягой, а лемех — с рамой и грохотом. Клубни скатываются и падают назад или вбок, в зависимости от того, куда наклонен вибростол.

Вибрационная картофелекопалка для мотоблока

Конвейерная

Конвейерные картофелекопатели навешивают на мотоблоки и тяжёлую технику. Они имеют сложную конструкцию с большим количеством движущихся элементов. За один проход копалка захватывает 2 ряда, клубни после уборки чистые и целые, готовые к закладке в хранилище.

Похожие записи:

Душистый табак: выращивание, описание, сорта и уход Что такое припой с флюсом и как его использовать? Линолеум для кухни: разновидности и советы по выбору типа раскроя и фактуры, фото интерьеров Как сделать реле времени для включения и выключения электроприборов своими руками Деревянное колесо своими руками Делаем клеймо своими руками
