Печь для казана своими руками: 155 фото с описанием постройки простых и эффективных печей

Изготовление металлической печи из баллона

Как уже отмечалось ранее, самым легким в выполнении вариантом создания печи является тренога. Ее мы рассматривать не будет, поскольку в данном случае все предельно ясно.

А поговорим мы о переносной металлической печи, которая целесообразна в тех случаях, когда на даче проживают не постоянно, а, к примеру, лишь по выходным. Отличный для этого вариант – неиспользуемый, но еще пригодный к эксплуатации газовый баллон объемом в 50 литров. В свое время такие баллоны были крайне популярными в деревне, но не так давно их заменили электрические плиты и природный газ. Помимо самого баллона, подготовьте для работы болгарку.

Последовательность действий следующая.

Шаг 1. Опустошите баллон от газа – откройте кран и подождите минимум неделю.

Шаг 2. Наметьте линию среза. Для нашей конструкции потребуется та часть баллона, что с днищем. Отступите снизу примерно 25 сантиметров и нарисуйте ровную линию.

Шаг 3. Сделайте болгаркой аккуратный срез, после чего примерьте казан. Как уже отмечалось, он должен входить примерно на две трети. Если казан слишком большой, то сделайте сверху несколько 5-сантиметровых надрезов с шагом примерно в 15 сантиметров.

Шаг 4. В 20-ти сантиметрах от днища вырежьте окошко для загрузки топлива. Ширина окошка должна быть большой, дабы в дальнейшем не возникало никаких трудностей.

Шаг 5. Произведите повторную примерку, дабы удостовериться, что казан прилегает достаточно плотно.

Шаг 6. Далее следует прокалить печь для казана своими руками. С этой целью снимите казан, загрузите дрова и накаливайте до тех пор, пока запахи полностью не исчезнут.

Все, конструкция готова, а для ее изготовления вы потратили минимум материалов и инструментов!

Правила выбора

Прежде чем выбирать, нужно решить то, насколько часто вы готовите в казане. Если в меню постоянно присутствует плов, шурпа, мули, штрудли и прочие блюда средней Азии, то необходима стационарная кирпичная плита. Особенно это касается частного сектора жилья. Тем более, что возвести стационарную плиту достаточно просто. Нужна обычная ровная площадка, которую дополнительно выравнивают небольшим армированным слоем цемента.

Если же свой дом есть, а желания или места ставить капитальную плиту для казана нет, то можно подобрать стационарные варианты из чугуна или толстого металла. К тому же, они бывают совмещены с шашлычницей. В плитах капитального исполнения нужно предусмотреть съемные кольца для различных по объему котлов. Это сделает ее более универсальной.

Для поездок или редкого использования лучше послужат тонкостенные, разборные очаги. Они занимают мало места, достаточно долго служат при редком применении, легки. Но к частому приготовлению пищи на них малопригодны. Для металлических или чугунных видов желательны ножки. Пламя очага, находясь выше уровня земли, будет лучше прогревать всю поверхность котла. Кроме того, не понадобится каждый раз низко наклонятся.

В тех случаях, когда блюда средней Азии готовятся очень редко или когда их приготовление происходит на природе, лучше всего подойдет таганок для казана. Эта подставка прекрасно транспортабельна, легка, занимает минимум места. К тому же, существуют разборные варианты.

Материал и инструменты

Обязательные инструменты: печной молоток-кирочка, кельма или мастерок, совковая лопата, строительный уровень, угольник, шнур, рулетка, ёмкость под смесь.
Резку кирпича очень облегчает болгарка.
Насадка-миксер для перфоратора облегчит вымешивание кладочной смеси.
Для осаживания кирпичей удобна резиновая киянка.

Для кладки кирпича потребуется печная смесь, составлять ее самостоятельно мы не рекомендуем ни новичку, ни опытному печнику — выйдет хуже готовой.

Обращайте внимание на такие свойства:

  • Для печей, где будет использоваться шамотный кирпич, потребуется жаростойкая смесь.
  • Хорошая водостойкость.
  • Можно использовать для сухого кирпича.
  • Хорошая пластичность.

Из кирпича вам потребуются: огнеупорный шамотный и керамический полнотелый пластичной формовки (как замену можно использовать клинкерный).

Заказывая кирпич придётся смириться, что часть кирпича будет негодной: бой в дороге, сколы и прочие изъяны по внешней поверхности. По этому берите с запасом 10-20 %.

Потребуются также асбестовый шнур, он пойдёт в тепловые зазоры, и проволока для крепления дверок и заслонок.

Для простой печи потребуется:

  • Кирпич печной 169 шт;
  • Кирпич огнеупорный 57 шт;
  • Топочная дверца;
  • Дверца поддувала;
  • Отвод под дымоход;
  • Плита с кольцами;
  • Отожжённая или нихромовая проволока 3 мм общей длиной 9 м.

Для специальной печи:

  • Кирпич печной 344 шт;
  • Кирпич огнеупорный 231 шт;
  • Топочная дверца;
  • Дверца поддувала;
  • Отвод под дымоход;
  • Плита с кольцами;
  • Отожжённая или нихромовая проволока 3 мм общей длиной 9 м.

Подбор материалов и инструментов

Чтобы изготовить печь для казана своими руками, потребуется сварочный аппарат

Подойдет простая водопроводная труба с диаметром 25 см, от которой отрезается фрагмент длиной 45 см. Сделать это можно болгаркой. Понадобятся также 4 профильных уголка с полкой и квадратный фрагмент листового  металла со стороной 255 мм (толщина его будет равна 4 мм). Для дверки нужны 2 петли, для ручек – 2 стальные полоски длиной 25 см и шириной 5 см. Потребуется также подготовить металлический прут длиной 20 см и толщиной 6-8 мм.

Из инструментов потребуются:

  • аппарат для сварки;
  • электроды МР-3 либо АНО-21;
  • дрель с комплектом подходящих сверл;
  • напильник;
  • инструменты для разметки – простой карандаш, строительная рулетка;
  • болгарка с двумя кругами (для резки и зачистки).

Целесообразно также использовать верстак с тисками. При отсутствии такой возможности подойдет компактный настольный инструмент.

Правила выбора

Прежде чем выбирать, нужно решить то, насколько часто вы готовите в казане. Если в меню постоянно присутствует плов, шурпа, мули, штрудли и прочие блюда средней Азии, то необходима стационарная кирпичная плита. Особенно это касается частного сектора жилья. Тем более, что возвести стационарную плиту достаточно просто. Нужна обычная ровная площадка, которую дополнительно выравнивают небольшим армированным слоем цемента.

Если же свой дом есть, а желания или места ставить капитальную плиту для казана нет, то можно подобрать стационарные варианты из чугуна или толстого металла. К тому же, они бывают совмещены с шашлычницей. В плитах капитального исполнения нужно предусмотреть съемные кольца для различных по объему котлов. Это сделает ее более универсальной.

Для поездок или редкого использования лучше послужат тонкостенные, разборные очаги. Они занимают мало места, достаточно долго служат при редком применении, легки. Но к частому приготовлению пищи на них малопригодны. Для металлических или чугунных видов желательны ножки. Пламя очага, находясь выше уровня земли, будет лучше прогревать всю поверхность котла. Кроме того, не понадобится каждый раз низко наклонятся.

В тех случаях, когда блюда средней Азии готовятся очень редко или когда их приготовление происходит на природе, лучше всего подойдет таганок для казана. Эта подставка прекрасно транспортабельна, легка, занимает минимум места. К тому же, существуют разборные варианты.

Особенности и виды печей для казана

Печь под казан выкладывают из огнеупорного кирпича либо монтируют из металла. Второй вариант быстрее в исполнении, к тому же позволяет сделать конструкцию переносной. Существует несколько простых способов изготовления печи из имеющихся под рукой металлических деталей. Из кирпича часто сооружаются многофункциональные комплексы, включающие мангал, коптильню и другие приспособления.

Из обрезков труб

Чтобы сделать такую печь под казан, нужны несколько отрезков труб. Диаметр фрагмента, из которого будет создаваться тело печи, подбирают так, чтобы казан можно было погрузить в конструкцию на 2/3 его глубины. Узнать длину окружности можно, измерив обхват котла на соответствующей высоте. Понадобится также труба для дымохода. Она будет иметь меньший размер (около 11 см в диаметре). Опоры и ручки делают из металлопрофиля, днище конструкции – из фрагмента стального листа.

Из газового баллона

Печь под казан из газового баллона

Принцип создания конструкции из газового баллона сходен с таковым при создании печи из трубы. Некоторые схемы предлагают вырезание прямоугольных элементов в верхушке конструкции, фиксирующих котел на нужной высоте. Просветы между ними обеспечивают отход дыма. Преимущество такой конструкции – толщина стенок: за счет этого она может прослужить долго. Топки таких печей часто не снабжают дверцами. Поступление воздуха регулируется частичным закрытием просвета топки. Поскольку нижняя часть баллона достаточно устойчива, ножками конструкцию можно не снабжать.

Автомобильные диски

Можно сделать конструкцию и из колесных дисков легкового авто. Для нее подходят только элементы из стали, изготовленные методом штамповки. Алюминиевые литые диски не подойдут – они быстро изнашиваются из-за чувствительности к высокой температуре. Для конструкции подбираются элементы одного размера, чтобы получилась конструкция, напоминающая бочку или трубу. Верхний диск монтируют так, чтобы сторона крепежа располагалась сверху. Туда нужно будет помещать котел. Отверстие вырезают в соответствии с габаритами. Диск, служащий днищем, монтируют крепежной стороной книзу. Для топочной камеры в нем вырезают отверстие в форме прямоугольника.

Из листа металла

Как и для большинства других вариантов, тут потребуются навыки сварки. Определив длину окружности в точке, обозначающей 2/3 высоты казана от дна, к этому числу добавляют еще 3-4 мм в качестве припуска на шов. Отход дыма обеспечивают прорези между зубцами в верхней части. В листе также вырезается отверстие для топки. После этого конструкцию сворачивают в цилиндр и производят сварку на протяжении всей линии стыка. Можно поставить печь прямо на почву или на подготовленное основание.

Вариация из стали

Базисный материал здесь – это листовая сталь. Это тоже один из самых лёгких способов создания печи.

Примеры готовых изделий:

Для работы нужны:

  • Сама ёмкость (казан). Им измеряется диаметр топки.
  • Сварочный агрегат. Комплект электродов к нему.
  • Листы базисного материала. У них должна быть хорошая толщина (от 4 мм).
  • Молоток.
  • Уголки. Из них создаются ручки и опоры.
  • Электрическая дрель.
  • Болгарка.

Работать необходимо только на открытом воздухе рядом с источником электричества. Разумеется, соблюдаются все критерии безопасности.

Алгоритм действий таков:

Измеряется окружность ёмкости. С основой на полученный результат идут последующие работы. Из рабочего листа вырезается прямоугольник. Его длина соответствует диаметру казана. В нем устраивается отверстие. В верхней зоне задуманной конструкции нужно обозначить несколько прорезей в вертикальном направлении. Это мера для свободного выхода дыма. В нижней стороне вырезается отверстие для закладки дров. Его геометрический формат – прямоугольник. Лист сворачивается в цилиндр: задействуется специальная форма. На неё наматывается материал

Важно достичь максимальной точности. Для этого используется молоток или специальная листосгибочная техника

Из уголков вырезаются опорные компоненты и ручки. Лист соединяется в цилиндр. Применяется сварка. После чего привариваются дно, ручки и опоры. Последние компоненты можно закрепить на болты. Только в материале заранее организуются отверстия.

Схема в развертке:

Чтобы уберечь печь от коррозии, её следует покрыть термоустойчивой краской. Требуется 2-3 слоя.

Когда краска полностью высохнет, можно размещать казан, закладывать топливо и устраивать огонь.

Данную конструкцию можно усовершенствовать. Для этого к ней добавляются такие составляющие:

  • Дымоходная труба.
  • Колосник.
  • Поддувало.
  • Дверцы.

Операции по изготовлению следуют те же. Но проводятся ещё такие действия:

Получается такой результат

  1. Вырезает отверстие и для топки, и для поддувала. Второе отверстие находится снизу. И его параметры меньше. В верхней зоне вырезается и ещё одно отверстие – для дымоходной трубы.
  2. Между первым и вторым отверстиями ставится колосник. Для этого внутри монтируются части уголков. Это опоры. Чтобы создать простой колосник, можно применить стальную проволоку: складываются отрезки нужной длины. Они соединяются сварочным способом. К опорным компонентам колосник не крепится.
  3. Дымоход приваривается к предназначенному для него отверстию. Высота данной трубы должна превосходить рост человека. В ином случае дым будет проникать в глаза.
  4. Дымоход оснащается уловителем искр. Это может быть простая консервная банка. Только в ней нужно проделать много отверстий.
  5. Для вырезания дверок можно задействовать тот же листовой материал. Можно купить уже готовые их версии.

Такой аппарат легко очищать от сажи. В него удобно закладывать горючее. Газы от дымов выводятся через специальную трубу. А настраивать тягу можно с помощью дверцы-поддувала. Однако этот агрегат весьма габаритен, и его не очень удобно транспортировать.

Как выбрать подставку под казан

Основополагающим критерием при выборе подказанника является объём ёмкости для готовки пищи, он должен совпадать с диаметром окружности подставки. Если казан будет шире, чем окружность подставки, то его не получится разместить устойчиво, что небезопасно. Если же казан меньше окружности подставки, то водворить его на положенное место просто не получится.

Если вы используете казанки разных размеров, то стоит приобрести подставку под казан в виде опор и крючка, к которому и прикрепите толстостенный котелок. Немаловажным фактором при выборе казанка является и материал, из которого он изготовлен:

  • чугун — такой подказанник универсален, выдерживает достаточно сильный нагрев и сломать его практически невозможно, минусом конструкции из чугуна является немалый вес (эта подставка больше подойдёт для стационарного использования),
  • сталь — подставка из этого материала весит меньше чугунной, но практически не уступает ей по своим качественным характеристикам, такой вариант оптимален по соотношению вес — качество — надежность,
  • алюминий — материал, подставки под казаны из которого наиболее лёгкие, их удобно брать на природу, но прочностью эти конструкции не отличаются.

Самостоятельное изготовление подказанника за 15 минут

Если покупка подказанника по каким-либо причинам невозможна, изготовьте его собственноручно. Для этого потребуются:

Амплитуда действий по созданию подказанника в рекордно короткие сроки такая:

  1. Дно из ведра выбивается.
  2. Рядом в выбитым отверстии (бывшим дном) выбивается несколько дырочек — из них будет выходить дым, они будут играть роль трубы и создавать тягу.
  3. Выбивается около верхней (широкой) части ведра небольшая дверка для подкладки дров.
  4. Ведро переворачивается вверх дном, то есть узкой частью.

На месте выбитого дна размещается казан, через дверку укладываются дрова и разводится огонь. Теперь можно приступать к готовке!

Если вы впервые готовите в казанке, то необходимо его правильно подготовить. Для этого потребуется:

  • подержать над огнём пустой казан, чтобы заводское масло в нём прогорело,
  • оставить казан с залитым внутрь подсолнечным маслом (не менее литра) на огне минут на 15–20.

На этом подготовка казанка закончена, можно ставить его на подказанник и приступать к готовке умопомрачительных по арома-вкусовым качествам блюд.

Какой материал выбрать

Очень красиво будет смотреться печь барбекю с казаном из речного камня, также часто используется обычный красный кирпич или керамзитовые блоки. В качестве состава скрепляющей смеси лучше использовать глиняный раствор — цемент не будет выдерживать высоких температур.

Для сложной конструкции

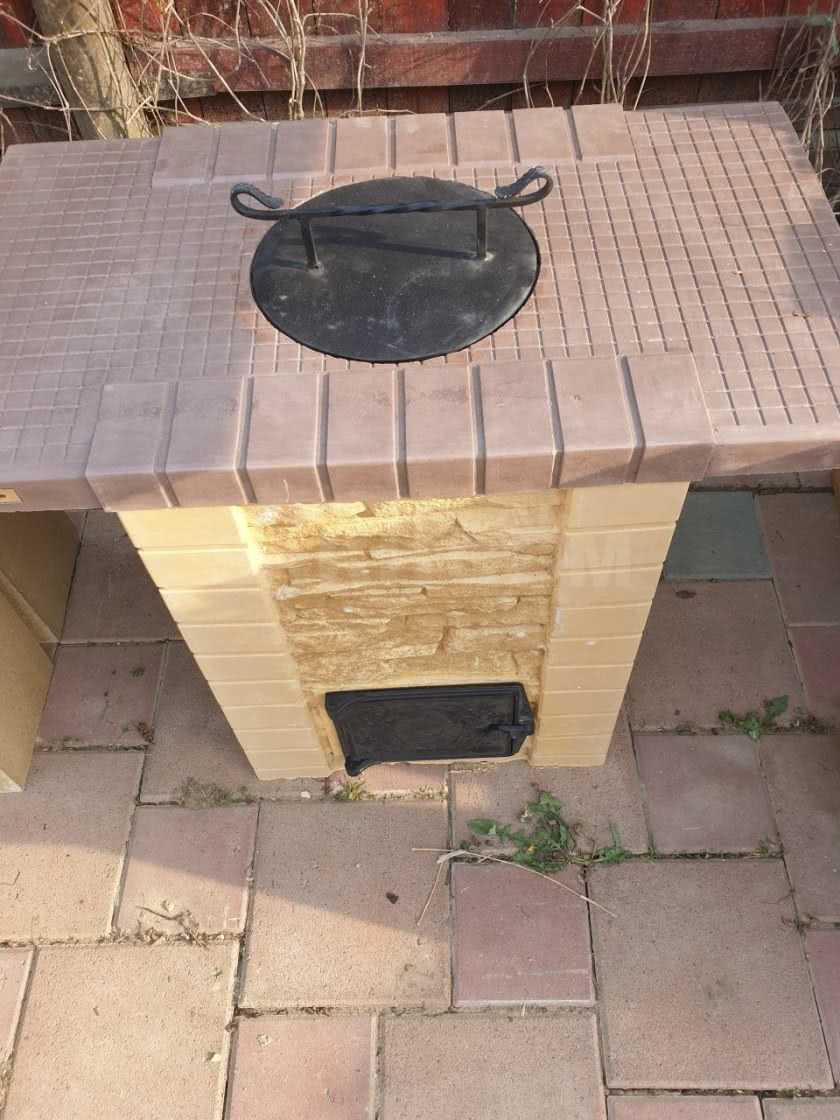

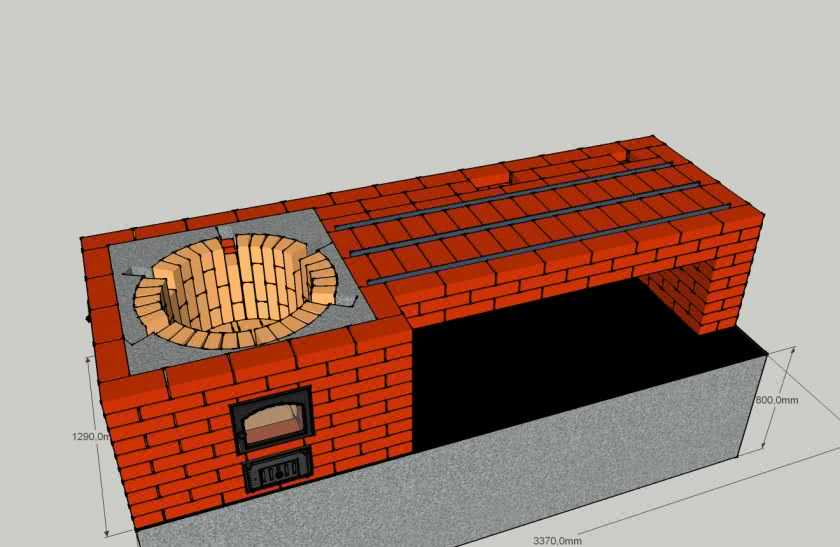

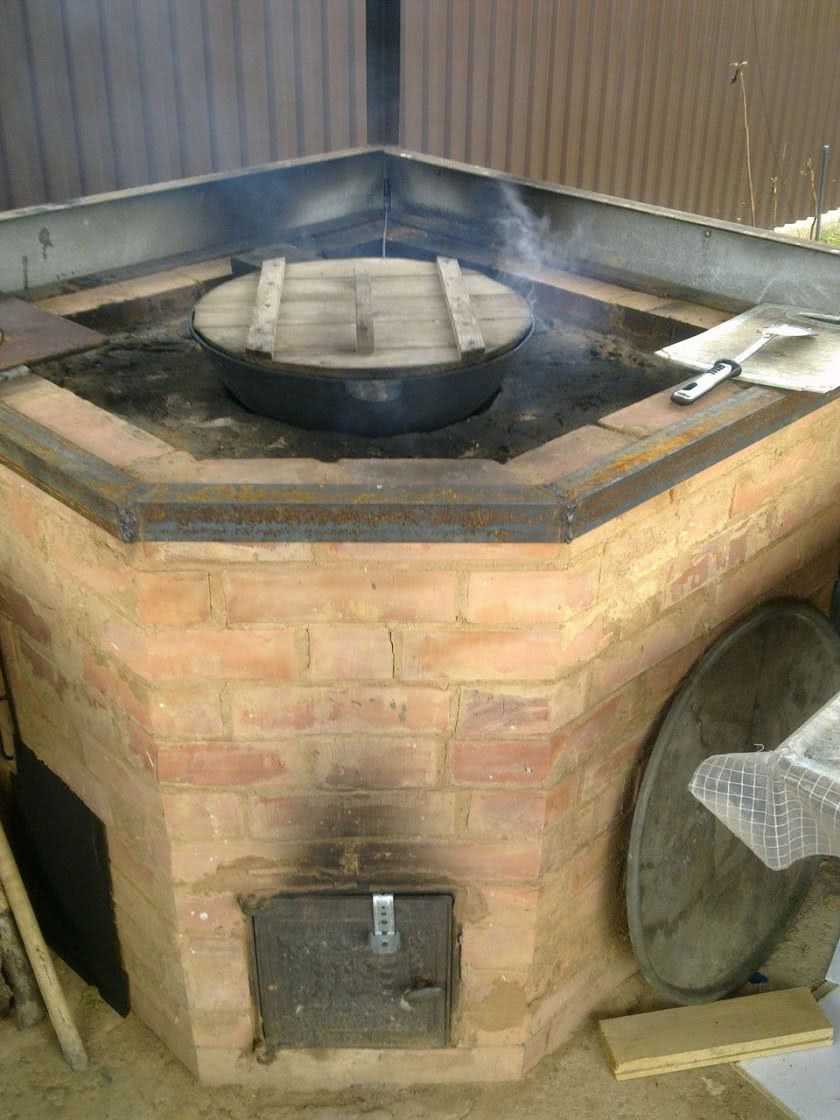

Рассмотрим пример постройки сложной кирпичной печи с барбекю и казаном. Для её возведения потребуется:

  • Красный кирпич — 1000 шт;
  • огнеупорный кирпич —300 шт;
  • глина — 100 кг;
  • песок — 0,2 м3;
  • мертель шамотный —100 кг;
  • цемент —300 кг;
  • дверца для топки — 1 шт;
  • плита под казан — 1 шт;
  • утеплитель для печей — 1 шт;
  • вьюшка — 1 шт;
  • уголок стальной небольшого сечения — 5 м;
  • казан — 1 шт.

Инструменты:

  • Мастерки;
  • расшиватель швов;
  • топорик чтобы рубить кирпич;
  • болгарка;
  • дрель.

Фундамент

  1. Необходимое пространство под постройку печи размечается колышками с натянутой ниткой.
  2. На обозначенной площади вырывается котлован до полуметра глубиной.
  3. Засыпается щебнем или гравием на 10 см, плотно утрамбованным слоем.
  4. Армируется металлической решеткой.
  5. Залить раствором из цемента и песка в пропорции 1:2. Дождаться пока плита застынет.
  6. Нанести 2 слоя рубероида.

Порядовка

Для обычного кирпича нужно подготовить глиняно-песочную смесь. Ширина швов должна быть около 10 и 5 мм. При кладке кирпича на шамотный мертель —3 мм.


Схема порядовки

Порядок кладки по рядам:

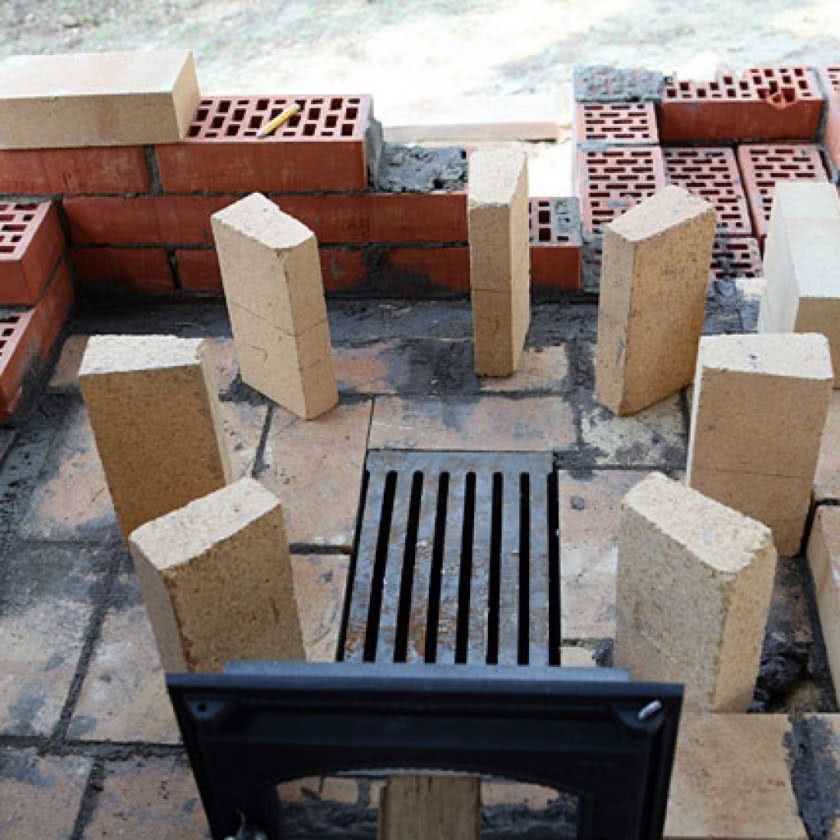

  1. Нужно выложить кирпичи и оставить 3 шва без раствора для установки прочистных и поддувальной дверец.
  2. Выкладываются кирпичи, на которые будет опираться рамка отдела для дров.
  3. Устанавливается фанерная опора для свода.
  4. По ней производится выкладка арочного элемента сточенными кирпичами или полукругом.
  5. Формируется топочный отсек.
  6. Огнеупорным кирпичом перекрывается топка для формирования поддувальной камеры.
  7. Подпиленными с одной стороны кирпичами выкладывается следующий ряд топочного узла.
  8. Выкладывается следующий слой узла.
  9. Используя распиленные огнеупорные кирпичи, выкладывается основание футеровки.
  10. Следующий ряд.

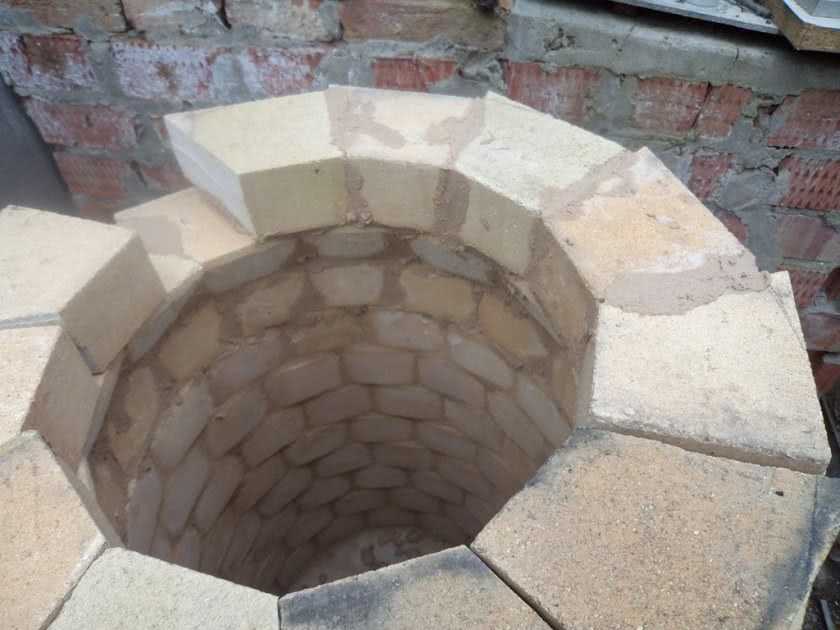

  11. Продолжается выкладка футеровки новым рядом окружности по стенкам внутри отсека.
  12. Выкладывается перекрытие под казан, используется шамотный кирпич.
  13. Нужно оставить зазор в сантиметр между корпусом и футеровкой.
  14. Огнеупорную часть необходимо обмотать фольгированным базальтовым картоном.
  15. Когда топка готова можно выкладывать следующий ряд основы конструкции.
  16. Производится монтаж дверцы поддува с выкладкой замкового кирпича поверх.
  17. В следующем ряду устанавливается дверца топки.
  18. Создается дымовой горизонтальный канал.
  19. Формируется задняя топочная часть кирпичами, поставленными на ребро.
  20. Укладываются два следующих ряда, последним закрывается отверстие дверцы топки замковым кирпичом.
  21. Формируется основание мангала. Тонким кирпичом выкладывается уровень вертикали и горизонтали.
  22. Следующий ряд выкладывается не полностью. Края столешницы лучше делать скругленными для более эстетичного вида. Её верх шлифуется.
  23. На промытый и просеянный песок на одном уровне с кирпичами устанавливается чугунная плита под казан.
  24. Из огнеупорных кирпичей укладывается периметр, он покрывается утеплителем. Формирование узла мангала.
  25. После затвердевания раствора на сухой и просеянный песок укладываются огнеупорные кирпичи.
  26. Тремя рядами формируется яма для углей, в ней должны присутствовать пазы для крепления шампуров.
  27. Следующий ряд завершает мангальную яму.
  28. Перекрывается мангал и создается дымовой зубец двумя арками из огнеупорного кирпича. Задняя арка должна быть выше передней на 2 ряда.
  29. Формируется стенка мангала. Между ней и аркой должен присутствовать теплоизоляционный зазор.
  30. В три ряда кирпичом на ребро выкладывается дымосборник.
  31. Чтобы устранить турбулентность в последнем ряду необходимо запилить часть кирпичей.
  32. Выкладывается 12-14 ряды корпуса, между кожухом и футеровкой оставляются тепловые зазоры. Также вовремя кладки нужно сформировать газоотводный канал от топки и пяты под фронтальную арку мангала.
  33. С помощью кружала выкладывается фронтальная арка.
  34. 15-23 ряды — облицовка мангального узла. Задвижка плиты для казана устанавливается между 17 и 18 рядом.
  35. Выкладывается наклонный дымосборник, угол наклона можно контролировать линейкой и транспортиром.
  36. Завершается кладка дымосборника.
  37. Выкладка трубы.

Печка для казана готова, осталось дождаться пока она хорошо высохнет, украсить декоративными элементами и можно приступать к готовке.

Способы улучшить печь

Печь для мангала можно объединить с мангалом

Усовершенствовать такую простую печку можно несколькими способами. Один из вариантов – объединение ее с мангалом. Для этого потребуется сварочный аппарат. Такая процедура поможет сэкономить пространство на участке. Можно прорезать места для размещения вращающихся шампуров и пользоваться печкой как мангалом.

Чтобы сделать конструкцию, легко перемещающуюся по участку, можно смонтировать ее на телеге с колесами. Для отделки можно использовать кованые элементы и витиеватые прутья. Можно соорудить для печки крышку, похожую на шапку. Тогда итоговая конструкция будет походить на гнома.

Если у домовладельца есть старая печка из стали, которая теряет тепло при горении, можно дать ей новую жизнь, обложив огнеупорным экологичным материалом (кирпичом или натуральным камнем). Можно объединить ее с тандыром. Переносить такую конструкцию с места на место не получится, но для приготовления пищи на открытом огне она подходит отлично.

Печь для казана из колесных дисков

Изготовление печи для казана из автомобильных дисков своими руками занимает считанные минуты – это одна из самых незатейливых, но, тем не менее, оригинальных конструкций.

Весь процесс можно условно разделить на несколько этапов.

Для изготовления печи для казана вам потребуется:

  • два колёсных диска от отечественного автомобиля тринадцатого радиуса;
  • 1 метр прямоугольной трубы;
  • три больших болта с гайками;
  • 4 гайки на 10;
  • проволока толщиной 8 миллиметров;
  • болгарка;
  • сварочный аппарат;
  • электроды;
  • сварочная маска и сварочные краги.

Прямоугольную трубу, проволоку, гайки и болты приобретаем в любом магазине строительных материалов или на рынке.

Колёсные диски конечно тоже можно купить, но проще объехать несколько шиномонтажных мастерских, где вам их могут отдать бесплатно или за символическую плату.

Нужны штампованные диски, которые сделаны из стали, литые диски не подойдут. Они изготовлены из алюминиевых сплавов, которые боятся высоких температур, а сварить их можно только в аргоновой среде.

Основные этапы работы:

Посредством болгарки отпиливаем на одном из дисков перегородку.
Производим установку одного диска на другой. При этом оставшаяся перегородка предыдущего диска должна находиться внизу.
Перегородка для крепления диска к колесу приварена к основному ободу методом точечной сварки. Нам нужно найти места сварки и прорезать металл перегородки до обода. Не перестарайтесь, обод должен остаться целым.
Резать перегородку нужно отступив от сварного пятна 1,5-2 сантиметра

После разреза металл перегородки легко удаляется, его нужно подковырнуть отвёрткой.
Важно оставить фрагменты перегородки в местах сварки. Они обеспечивают зазор между стенками казана и печью, что создает тягу в печи, и жар равномерно окутывает казан со всех сторон.
Ставим один диск на другой таким образом, чтобы диск с выпиленной перегородкой находился сверху

В нижнем диске крепёжная перегородка остаётся целой, это будет дном нашей печки. Выравниваем оба диска относительно друг друга и свариваем диски по всему периметру.
Теперь необходимо проделать дверку. Пропиливаем в сваренных дисках вертикальный рез по размеру дверцы. Очень важно оставить снизу полоску металла, она будет выполнять роль порога, который будет удерживать угли внутри печи.
После того как сделан пропил, ставим на него болты с накрученными на них гайками, они будут выполнять у нас роль петель.
Болты привариваем с одной стороны пропила, гайки с другой.
Остаётся прорезать дверь по всему периметру и приварить длинный болт, который у нас будет выполнять роль ручки. Края дверцы и проём нужно зачистить от заусенцев напильником или шлифовальным диском.
Теперь делаем ручки для переноски печи. Их выгибаем из проволоки в тисках. Проволока такой толщины гнётся без особых усилий, а прямые углы в местах изгиба ручкам придаются за счёт молотка. Одеваем на ручки гайки и привариваем гайки к корпусу печи друг напротив друга.
Переворачиваем печь и привариваем три ножки. Длина каждой ножки 30 сантиметров.
Также необходимо заварить большое отверстие под ступицу, которое находится в центре диска. Это можно сделать при помощи любого куска металла подходящей формы.
Загружаем печь дровами и хорошо прокаливаем её. Во время этого процесса остатки краски на дисках выгорают, и печь можно покрасить при помощи любой термостойкой краски.

Тренога из монтажной рейки

Легкая разборная конструкция, которую удобно брать с собой на выездные мероприятия, изготавливается быстро и без особого труда:

  1. Три монтажные рейки длиной около 50 см соединяются с помощью проволоки, продетой в просверленные отверстия. Получается тренога.
  2. Из трех оставшихся реек монтируются стойки, в них сверлятся отверстия для соединения с верхней частью. Соединяются части с помощью болтов.
  3. В самом высоком месте соединения треноги крепится цепь с крюком, на который подвешивается казан.

Эта конструкция легко разбирается и собирается, достаточно устойчива, долговечна и удобна в эксплуатации.

Алгоритм сборки печи

Обычно высота печи не превышает восьмидесяти сантиметров, поэтому фундамент можно не выполнять. Площадку следует выровнять и изготовить металлическую опалубку. Для этих целей может быть использована десяти сантиметровая арматура. Когда опалубка подготовлена, все необходимо залить бетоном.

Важно чтобы основание было ровным, его стоит проверить при помощи уровня строительного, перекосов не должно быть

Кирпичная кладка может быть выполнена в некоторых вариантах. Здесь потребуется изучить особенности ее выполнения, можно проконсультироваться со специалистом.

Если нет уверенности в своих силах, лучше все-таки заручиться помощью специалиста по кладке печей. Ведь материалы используются не дешевые, и переложить конструкцию без финансовых потерь, в случае неправильных действий, не получится.

Также стоит изготовить опору, это может быть подставка под казан своими руками, благодаря которой приготовление кулинарных шедевров будет в разы удобнее.

Кладка печи для казана из кирпича

Обратите внимание! Для получения максимально ровных швов укладывайте между кирпичами тонкие деревянные реечки. Можете вытаскивать рейки уже после того, как кладка немного схватится

Помимо этого, данный прием позволит в дальнейшем с легкостью расшить швы в случае необходимости.

При кладке выполняйте перевязку швов, то есть один ряд начинайте выкладывать с 1/2 кирпича, другой – с целого, третий – опять с 1/2 и так далее. Вот другие рекомендации.

  1. Все железные элементы конструкции необходимо устанавливать непосредственно в процессе кладки.
  2. Если резка кирпича будет производиться болгаркой, то в работе образуется много пыли. Поэтому рекомендуется использовать защитные средства – очки и респиратор.
  3. Если была приобретена не специальная заводская плита для казана, то в обычной плите можно вырезать круг соответствующего диаметра и зачистить края при помощи напильника (так пепел не будет попадать в еду, а дым не будет просачиваться из топки).
  4. Устанавливая трубы, стыкуйте их под углом более чем в 90 C, чтобы тяга была лучшей.
  5. По окончании кладки можно расшить швы или же отделать конструкцию плиткой. Затем печь сушится, для чего следует развести в ней небольшой огонь.

Как своими силами сложить печь барбекю ?!

Подробный обзор, инструкцию по кладке и порядовку печи барбекю вы можете увидеть здесь

Сооружаем печь для казана. Порядовка

Ряд №1,2. Эти ряды послужат днищем будущей конструкции. Выкладывая их, оставляйте небольшое пространство, которое позволит чистить зольник (он будет закрываться крышкой) и саму печь. Для крепления дверки используйте проволоку. Зажмите проволоку соседними кирпичами, после чего зафиксируйте с помощью раствора.

Ряд №3. Здесь вы перекрываете дверки зольника и продолжаете формирование стенок. Также на этом этапе предстоит установить колосник.

Ряд №4. При кладке этого ряда оставьте отверстие, посредством которого будут выводиться дымные газы.

Ряд №5. Продолжите сооружение стенок и установите дверки для топочной камеры. Размеры дверок зависят преимущественно от того, какой тип топлива будет использоваться. Если это дрова, то она должна быть примерно 40 сантиметров в ширину, а если уголь – то меньше.

Ряд №6-8. Продолжайте возводить стенки, перекройте топочную камеру.

Ряд №9-11. Кладите кирпич согласно схеме, оставьте небольшое отверстие для того, чтобы циркулировал дым.

Ряд №12. Перекройте сверху все внешние стенки топочной камеры посредством укладки плиты с отверстием на стальные уголки. Само отверстие нужно расположить прямо над цилиндрообразной топочной камерой.

Все, наша печь для казана своими руками практически готова, остается только установить дымоходную трубу.

Как правильно сделать дымоход для буржуйки ?!

Ранее мы рассказывали о том как правильно соорудить дымоход, более подробно об этом вы можите посмотреть здесь
