Как читать принципиальные схемы и радиодетали (уго)

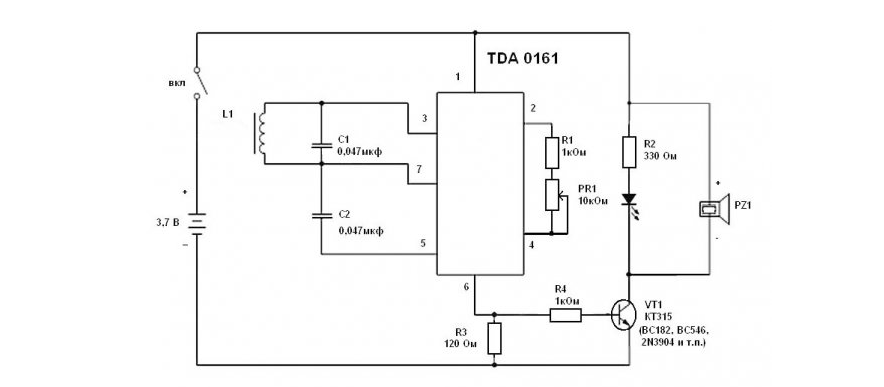

Схема простого металлоискателя

Самые простые электронные схемы базируются на одной микросхеме, в случае этой на TDA0161 – специализированном изделии для датчиков на основе индукции. На основе таких собирают детекторы металла, реагирующие при приближении к индукционному датчику.

Такие в некоторых случаях стоят на заводских проходных.

Детали для его сборки можно найти в магазине радиозапчастей или на алиэкспрессе. В данной схеме металлодетектр издает звук только тогда, когда обнаружит металл. Микросхема работает в диапазоне от 3,5 до 15 вольт, при поиске потребляет ток около 1 мА, в сигнальном режиме 8-12 мА, при рабочей частоте 8-10 кГц.

Запитать устройство можно с помощью телефонного аккумулятора. Также для металлоискателя понадобится «рабочий орган» в виде катушки на 140-150 витков медной проволоки, диаметром 5-7 см. При этом чувствительность прямо зависит от диаметра катушки – чем больше охват, тем чувствительнее.

Аппарат должен работать сразу после сборки, единственное в чем нуждается – в калибровке порога срабатывания переменным резистором.

https://youtube.com/watch?v=NtHIk6Gzbo0

Схема мощного тиристорного регулятора напряжения

Cхемы электронных устройств

 С помощью этого устройства можно регулировать напряжения от несколько десятков вольт до 220 В, при активной нагрузке.

Тринисторы VS1 и VS2 подключены параллельно между собой, на встречу друг к другу и последовательно к нагрузке. При включении тринисторы закрыты, через R5 происходит зарядка конденсаторов C1, C2. Конденсаторы C1, C2  и переменный резистор R5 образуют фазосдвигающую цепочку.

Динисторы VS3 и VS4 образуют импульсы, с помощью которых происходит управление тринисторами.

В тот момент когда конденсаторы зарядятся напряжением равным напряжению открытия динистора, произойдет скачок напряжения который включит тринистор и через нагрузку потечет ток. В начале отрицательного полупериода напряжения сети, происходит отключение данного тринистора и происходит новый цикл зарядки конденсаторов, но уже в обратной полярности. Происходит открытие другого тринистера и динистора.

Используемые детали

  • R1, R2, R3, R4 — 51 Ом
  • R5 — 270 кОм
  • VS1 — КУ202Н
  • VS2 — КУ202Н
  • VS3 — КН102А
  • VS4 — КН102Н
  • C1 — 0,25 мкФ
  • C2 — 0,25 мкФ

Установив VS1 и VS2 на радиаторы, можно увеличить нагрузку до 1,5 кВт.

Конденсаторы необходимо использовать рассчитанные на напряжение не менее 300 В.

В схеме можно использовать динисторы КН102Б  но при этом нужно уменьшить емкость конденсаторов до 0,2 мкФ или КН102В — ёмкость уменьшить до 0,15 мкФ. Переменный резистор типа СП2-2-1

Дальше »

Самый простой усилитель звука

В настоящий момент большая часть потребительской аудиотехники производится с использованием микросхем, в частности TDA, производимых Phillips.

Сейчас они повсеместно используются в автомобильной аудиотехнике, магнитолах, сабвуферах, системах домашних кинотеатров и других вариантах аудиоусилителей. Их популярность и дешевизна сделали их доступными в любом магазине радиоэлектронных компонентов, самых разных конфигураций и мощности.

Чтобы собрать из них своими руками «усилок», достаточно припаять несколько деталей к ножкам, прикрепить конструкцию к радиатору, поскольку схема очень сильно греется, и сделать выводы на плеер, динамики и сеть. Готово.

Поэтому – осторожность и терпение

Вариант одноканального усилителя на TDA7396

Характеристики усилителя: при нагрузке в 2 Ом до 45 Ватт. Хватит чтобы устроить дискотеку в комнате, да и с соседями поделиться настроением.

Виды и типы электрических схем

В — Коллекторные электродвигатели постоянного тока: 1 — с возбуждением обмотки от постоянного магнита 2 — Электрическая машина с катушкой возбуждения В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь.

Домашнему мастеру будут интересны 3 типа схем: функциональная, принципиальная, монтажная. Главное найти большую плоскость, на которую её можно будет разложить. При внесении изменений в схему последовательность присвоения порядковых номеров может быть изменена.

Дефакто-виды промышленных принципиальных схем. Совмещенный способ изображения устройства Разнесенный способ изображения устройства Рисунок 5 Если поле схемы разбито на зоны или схема выполнена строчным способом, то справа от позиционного обозначения или под позиционным обозначением каждой составной части элемента или устройства допускается указывать в скобках обозначения зон или номера строк, в которых изображены все остальные составные части этого элемента или устройства см. Для изображения защитного проводника также имеется отдельный значок Провода бывают разные по виду, назначению, нагрузке, способу прокладки.

В основном, все схемы читаются слева-направо, точно также, как вы читаете книгу. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. Приведем в качестве примера основные графические обозначения для разных видов электрических схем. Большинство схем, которые созданы по ЕСКД, конструкторами и инженерами предприятий просто уродливы.

Каждый провод шины должен быть иметь собственное наименование. Неудобство этих схем в том, что замучаешься листать такую схему.

Таблица обозначений всевозможных токонесущих линий. Это дубликат более раннего документа — ГОСТ 2. Поэтому я называю составление принципиальной схемы искусством.

Виды и типы электрических схем

Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы. Основные правила составления принципиальных схем: Разбейте устройство на функциональные части: питание конечные входные устройства и прохождение сигнала до решающего устройства конечные выходные устройства и сигналы к ним от решающего устройства решающее устройство обмен данными с другим оборудованием Хорошо если удастся изобразить эти части на отдельных листах Движение сигналов схемы всегда! Существует множество вариантов обозначения, здесь я приведу наиболее распространённый, который соответствует ГОСТ 2. Большая часть обозначений — графические.

Рисунок 7 5. Внутри групп устройства делятся по количеству полюсов, наличию защиты. При выполнении схемы на неполных листах должны выполняться следующие требования: — нумерация позиционных обозначений элементов должна быть сквозной в пределах установка; — перечень элементов должен быть общим; — при повторном изображении отдельных элементов на других листах схемы следует охранять позиционные обозначения, присвоенные им на одном из первых листов схемы. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
Как читать электрические схемы. Урок №6

https://youtube.com/watch?v=KuG7QpKvmV8

Схема цветомузыки

В данной схеме три транзистора разной мощности, три светодиода – зеленый, синий, красный, и резисторы с конденсаторами.

Красный диод горит при низких частотах в сигнале и имеет соответствующий фильтр, синий для среднего диапазона, и зеленый, когда звук «пищит». С резисторами подстройки R4 — R6 можно настроить чувствительность каждого из трех каналов.

Транзисторы VT1 – VT3 задают коммутацию диодов, и сюда подойдут маломощные n-p-n транзисторы, вроде BC547, BC337, КТ3102. Если одиночных лампочек маловато, то можно впаять в схему куски светодиодной гирлянды, и ставить транзисторы помощнее, например, BD139, 2N4923, КТ961.

А входной сигнал «заливается» с любого аудиоустройства, к примеру со смартфона или ноутбука. Если же схема еле мерцает и света явно не хватает, то стоит спаять однотранзисторный «усилок», например на основе КТ3102.

Но для той же цели подойдет любой маломощный транзистор. Подстроечным резистором R1 получится управлять уровнем сигнала, идущего на цветомузыку. Вольтаж у него 9 – 12 вольт, и он усилит любой слабый сигнал, даже с выхода смартфона.

Дальше идет еще одна сложная для неискушенного радиолюбителя часть – печать платы.

Но научно-технический прогресс и его доступность выручают и здесь. Плату можно изготовить методом лазерно-утюжной технологии, для чего понадобится лазерный принтер, фольгированный текстолит, глянцевая бумага (печатать нужно с глянцевой стороны в зеркальном отображении), мелкая шкурка-нулевка и утюг.

  • печатаем плату на глянце, выставив в настройках плотность и контрастность тонера на максимум,
  • зашкуриваем и обезжирить заготовку платы ацетоном, бензином или специальным обезжиривателем;
  • прикладываем рисунком к плате, не касаясь рабочей поверхности пальцами;
  • проглаживаем заготовку утюгом;
  • смываем водой и щеткой слой бумаги с платы;
  • вытравливаем плату в емкости с раствором хлорного железа или медного купороса на час-полтора (рекомендуется сверху приклеить кусочек пенопласта или другого материала который не разъест купорос, за который потом придется вынимать плату);
  • смываем растворителем остатки тонера с платы;
  • сверлим отверстия под детали и лудим дорожки, плата готова к пайке.

Скачать плату:

Чтобы подключить питание и звуковывод, лучше использовать клеммы для удобства. Закончив пайку, нужно аккуратно протереть плату, на всякий случай прозвонить.

Для этого подойдет вставляемый в вывод смартфона или плеера разветвитель. После этого регулированием резисторов можно добиться одинаковой яркости свечения резисторов – сначала с помощью R1, потом с R4 — R6.

При повороте ключа зажигания ничего не происходит.

Электрика автомобиля

 Столкнулся с такой проблемой — автомобиль «zaz sens» перестал заводиться. Вставляю ключ зажигания, поворачиваю до первого щелчка вроде все как обычно, начинает качать бензонасос. Насос перестает качать, я поворачиваю ключ зажигания, чтобы завести автомобиль и в этот момент все гаснет и ничего не происходит, как будто автомобиль выключается. При этом приборная панель, габаритные огни и даже аварийка не моргает и ничего не работает. Если включить свет в салоне, то он светит очень тускло, едва заметно. При следующих попытках завести, уже и бензонасос не качает. Если подождать пару часов, то повторяется та же ситуация, качает насос при попытке запустить стартер — все отключается и тишина.

Как я решил данную проблему.

Первое на что я подумал, это плохой контакт на массе. Я взял провод и подсоединил минус  от аккумулятора напрямую к кузову, при этом клеммы не отсоединял. Попробовал завести ничего не изменилось.

Второе что я сделал — это проверил все предохранители, они все оказались исправные.

На следующей день я решил зарядить аккумулятор, снял клеммы и поставил на зарядку. Полностью зарядил, не помогло.

Решил почистить клеммы, стал опять откручивать и случайно заметил что гайка на плюсовой клемме аккумулятора — очень слабо закручена, к которой присоединяется тонкий провод идущий от блока управления. Я открутил, все почистил и закрутил потуже. И все завелось, как обычно, даже ещё лучше.

Надеюсь данная информация кому-нибудь пригодится. Всем удачи!

Дальше »

Графическое обозначение радиоэлементов в схеме

Постараюсь привести самые ходовые обозначения элементов, используемые в схемах:

Резисторы и их виды

а) общее обозначение

б) мощностью рассеяния 0,125 Вт

в) мощностью рассеяния 0,25 Вт

г) мощностью рассеяния 0,5 Вт

д) мощностью рассеяния 1 Вт

е) мощностью рассеяния 2 Вт

ж) мощностью рассеяния 5 Вт

з) мощностью рассеяния 10 Вт

и) мощностью рассеяния 50 Вт

Резисторы переменные

Терморезисторы

Тензорезисторы

Варисторы

Шунт

Конденсаторы

a) общее обозначение конденсатора

б) вариконд

в) полярный конденсатор

г) подстроечный конденсатор

д) переменный конденсатор

a) головной телефон

б) громкоговоритель (динамик)

в) общее обозначение микрофона

г) электретный микрофон

Диоды

а) диодный мост

б) общее обозначение диода

в) стабилитрон

г) двусторонний стабилитрон

д) двунаправленный диод

е) диод Шоттки

ж) туннельный диод

з) обращенный диод

и) варикап

к) светодиод

л) фотодиод

м) излучающий диод в оптроне

н) принимающий излучение диод в оптроне

а) амперметр

б) вольтметр

в) вольтамперметр

г) омметр

д) частотомер

е) ваттметр

ж) фарадометр

з) осциллограф

Катушки индуктивности

а) катушка индуктивности без сердечника

б) катушка индуктивности с сердечником

в) подстроечная катушка индуктивности

Трансформаторы

а) общее обозначение трансформатора

б) трансформатор с выводом из обмотки

в) трансформатор тока

г) трансформатор с двумя вторичными обмотками (может быть и больше)

д) трехфазный трансформатор

Устройства коммутации

а) замыкающий

б) размыкающий

в) размыкающий с возвратом (кнопка)

г) замыкающий с возвратом (кнопка)

д) переключающий

е) геркон

Предохранители

а) общее обозначение

б) выделена сторона, которая остается под напряжением при перегорании предохранителя

в) инерционный

г) быстродействующий

д) термическая катушка

е) выключатель-разъединитель с плавким предохранителем

Фоторезистор

Фотодиод

Фотоэлемент (солнечная панель)

Фототиристор

Фототранзистор

Оптоэлектронные приборы

Диодная оптопара

Резисторная оптопара

Транзисторная оптопара

Тиристорная оптопара

Симисторная оптопара

Кварцевый резонатор

а) лампа накаливания

б) неоновая лампа

в) люминесцентная лампа

Если Вам проще по видео понять, вот можете посмотреть:

https://youtube.com/watch?v=qMg7e5qcrIw

Датчик дождя

Что может быть неприятнее, чем прийти и увидеть кузов любимого автомобиля в разводах?

Да и владельцам частных домов или постоянно живущим на дачах эта штука может пригодиться.

Увы, устройство по этой схеме нельзя ставить в автомобиль, но это и не нужно – подобные не стоят только на совсем древних автомобилях типа «копейки». Для сборки такого приспособления понадобится:

  • замыкаемый датчик при контакте с водой, который ставится на открытое место;
  • резисторы на 10кОм и 330кОм;
  • транзисторы VT1, VT2, в этой схеме это BC548 и BC 558;
  • блок батареек или иной источник питания на 3 вольта;
  • конденсатор емкостью 100 мкФ;
  • по предпочтению владельца – датчик в виде лампочки или зуммера.

Что такое даташит и для чего он нужен

Даташит (Datasheet) — это техническая спецификация, в которой указывается полная информация о радиодетали. Вся техническая информация, основная схема включения, параметры и типы корпусов указываются именно в этом документе.

Даташиты бывают на разных языках, в основном на английском. Есть и переведенные варианты.

Документация на микросхему NE555. Нарисован корпус и внешний вид детали.
Здесь подробно описывается микросхема, ее параметры и условия работы.

Такая документация есть на любую деталь. Это очень удобно и информативно, особенно при поиске аналогов. А помощью интернета поиск аналога деталей или схемы стал еще проще.

Еще даташит позволяет опознать неизвестную деталь или микросхему. Достаточно написать ее название в поисковике, добавить слово даташит, и в результатах поиска будет вся документация.

Особенности чтения схем

В принципиальных схемах проводники (или дорожки) обозначаются линиями.

Так обозначаются проводники, которые пересекаются, но они не имеют общего соединения и электрически друг с другом не связаны.

Общая точка

Часто у начинающих радиолюбителей возникает вопрос — что это за символ на схеме?
Это общая точка (GND, земля). Раньше ее называли общим проводом. Так обозначается единый провод питания. Обычно это минус питания. Раньше на схемах могли сделать общим проводом и плюс питания. В данном случае схема без общей точки выглядела бы вот так:
Общая точка с однополярным питанием визуально лучше и компактнее выглядит, чем если просто сделать единую линию между ними.

Почему она может называться землей (GND)? Раньше в качестве общего провода могло использоваться шасси корпуса прибора. Из-за этого возникла путаница между заземлением и землей. Оно интерпретируется в контексте схемы. Та схема, что была разобрана выше — общая точка (земля) это просто минус питания. Другое дело это двуполярные источники тока и заземление.

Заземление

Примером заземления может послужить фильтр в компьютерных блоках питания.
С конденсаторного фильтра помехи идут на корпус блока питания. Это и есть заземление. А с блока питания они должны уходить в розетку, если у вас есть заземление, иначе сам корпус блока питания может быть под напряжением. Токи там не большие, они не опасны для жизни. Это делается с целью уменьшения импульсных помех в блоке питания и безопасности.

Иногда в блоках питания вместо корпуса помехи с конденсатора идут на общую точку. Это все зависит от конструкции и схемотехники. В этом случае помех будет больше, чем с заземлением.

А вообще, на схемах есть разные заземления. Например, в цифровой технике разделяют аналоговую землю и цифровую. чтобы не нарушать режимы работы схемы. Импульсные помехи могут повлиять на аналоговую часть схемы.

Обозначения радиодеталей на принципиальных схемах

УГО — это условно графическое изображения радиодетали на схеме. Некоторые УГО различаются друг от друга.

Например, в США обозначение резисторов отличается от СНГ и Европы.

Из-за этого меняется восприятие схемы.

Однако внешне и по обозначениям они похожи. Или например, транзисторы. Где-то они чертятся с кругами, а где-то без. Могут различаться размеры и угол стрелок. В таблице представлены УГО отечественных радиодеталей.

УГО
Название

Биполярный n-p-n транзистор

Биполярный p-n-p транзистор

Однопереходный транзистор с n базой

Однопереходный транзистор с p базой

Обмотка реле

Заземление

Диод

Диодный мост

Диод Шотки

Двуханодный стабилитрон

Двунаправленный стабилитрон

Обращенный диод

Стабилитрон

Туннельный диод

Варикап

Катушка индуктивности

Катушка индуктивности с подстраиваемым сердечником

Катушка индуктивности с сердечником

Классический трансформатор

Обмотка

Регулируемый сердечник

Электролитический конденсатор

Неполярный конденсатор

Опорный конденсатор

Переменный конденсатор

Подстроечный конденсатор

Двухпозиционный переключатель

Герконовый переключатель

Размыкающий переключатель

Замыкающий переключатель

Полевой транзистор с каналом n типа

Полевой транзистор с каналом p типа

Быстродействующий плавкий предохранитель

Инерционно-плавкий предохранитель

Плавкий предохранитель

Пробивной предохранитель

Термическая катушка

Тугоплавкий предохранитель

Выключатель-предохранитель

Разрядник

Разрядник двухэлектродный

Разрядник электрохимический

Разрядник ионный

Разрядник роговой

Разрядник шаровой

Разрядник симметричный

Разрядник трехэлектродный

Разрядник трубчатый

Разрядник угольный

Разрядник вакуумный

Разрядник вентильный

Гнездо телефонное

Разъем

Разъем

Переменный резистор

Подстроечный резистор

Резистор

Резистор 0,125 Вт

Резистор 0,25 Вт

Резистор 0,5 Вт

Резистор 1 Вт

Резистор 2 Вт

Резистор 5 Вт

Динистор проводящий в обратном направлении

Динистор запираемый в обратном направлении

Диодный симметричный тиристор

Тетродный тиристор

Тиристор с управлением по катоду

Тиристор с управлением по аноду

Тиристор с управлением по катоду

Тиристор триодный симметричный

Запираемый тиристор с управлением по аноду

Запираемый тиристор с управлением по катоду

Диодная оптопара

Фотодиод

Фототиристор

Фототранзистор

Резистивная оптопара

Светодиод

Тиристорная оптопара

Какими буквами обозначаются радиодетали на схемах

Буквенное обозначение на схеме Радиодеталь
R Резисторы (переменный, подстроечный и постоянный)
VD Диоды (стабилитрон, мост, варикап и т.д.)
C Конденсаторы (неполярный, электролитический, переменный и т.д.)
L Катушки и дроссели
SA Переключатели
FU Предохранители
FV Разрядники
X Разъемы
K Реле
VS Тиристоры (тетродные, динисторы, фототиристоры и т.п.)
VT Транзисторы (биполярные, полевые)
HL Светодиоды
U Оптопары

Post Views:
3 824

1 Область применения

Для изображения коммутационных устройств, входящих в электросистему, используют 4 основных обозначения.
Пример однолинейной схемы Монтажные электрические схемы. Е — ИМ, на который дополнительно установлен ручной привод. Как соединяются радиоэлементы в схеме Итак, вроде бы определились с задачей этой схемы.
Внутри групп устройства делятся по количеству полюсов, наличию защиты.
Иногда номинальные данные не указывают, в этом случае параметры элемента не имеют значения, можно выбрать и установить звено с минимальным значением. Самый простой пример — обыкновенный выключатель. Для обозначения радиоэлементов используются однобуквенные и многобуквенные коды. Пусть это будет значок R2.
Звонок на электрической схеме по стандартам УГО с обозначенным размером Размеры УГО в электрических схемах На схемах наносят параметры элементов, включенных в чертеж. Рисунок 6 Допускается при изображении на схеме элемента или устройства разнесенным способом позиционное обозначение каждой составной части элемента или устройства проставлять, как при совмещенном способе, но с указанием для каждой части обозначений выводов контактов. В принципиальных схемах разных отраслей имеются отличия в изображении отдельных элементов.

ОБОЗНАЧЕНИЯ БУКВЕННО-ЦИФРОВЫЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ

Включают в разработанные чертежи электрификации домов, квартир, производств. Если невозможно указать характеристики или параметры входных и выходных цепей изделия, то рекомендуется указывать наименование цепей или контролируемых величин. Поэтому, эта статья в основном именно для них.

Прописывается полная информация об элементе, емкость, если это конденсатор, номинальное напряжение, сопротивление для резистора. Второй вид более современный и активно применим, особенно в импортном оборудовании. Однобуквенная символика элементов Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом

Основные базовые изображения Электрические цепи ведут к устройствам и установкам, которые оборудованы контактами, способными разорвать или соединить эти цепи. Вся информация представлена блоками с подписями — наименованиями устройств.
Условные графические обозначения радиоэлементов

https://youtube.com/watch?v=P0h_IHhYGaI

Архивы статей

Архивы статейВыберите месяц Сентябрь 2021  (4) Август 2021  (4) Июль 2021  (5) Июнь 2021  (4) Май 2021  (5) Апрель 2021  (5) Март 2021  (4) Февраль 2021  (5) Январь 2021  (5) Декабрь 2020  (6) Ноябрь 2020  (5) Октябрь 2020  (6) Сентябрь 2020  (6) Август 2020  (5) Июль 2020  (4) Июнь 2020  (5) Май 2020  (5) Апрель 2020  (7) Март 2020  (5) Февраль 2020  (5) Январь 2020  (6) Декабрь 2019  (5) Ноябрь 2019  (6) Октябрь 2019  (5) Сентябрь 2019  (4) Август 2019  (5) Июль 2019  (5) Июнь 2019  (5) Май 2019  (6) Апрель 2019  (7) Март 2019  (8) Февраль 2019  (6) Январь 2019  (7) Декабрь 2018  (8) Ноябрь 2018  (5) Октябрь 2018  (7) Сентябрь 2018  (7) Август 2018  (7) Июль 2018  (7) Июнь 2018  (6) Май 2018  (7) Апрель 2018  (7) Март 2018  (7) Февраль 2018  (7) Январь 2018  (8) Декабрь 2017  (9) Ноябрь 2017  (8) Октябрь 2017  (9) Сентябрь 2017  (9) Август 2017  (7) Июль 2017  (8) Июнь 2017  (7) Май 2017  (10) Апрель 2017  (8) Март 2017  (8) Февраль 2017  (7) Январь 2017  (6) Декабрь 2016  (10) Ноябрь 2016  (7) Октябрь 2016  (5) Сентябрь 2016  (7) Август 2016  (9) Июль 2016  (8) Июнь 2016  (8) Май 2016  (7) Апрель 2016  (7) Март 2016  (7) Февраль 2016  (6) Январь 2016  (8) Декабрь 2015  (7) Ноябрь 2015  (8) Октябрь 2015  (8) Сентябрь 2015  (8) Август 2015  (5) Июль 2015  (6) Июнь 2015  (10) Май 2015  (6) Апрель 2015  (10) Март 2015  (8) Февраль 2015  (9) Январь 2015  (11) Декабрь 2014  (10) Ноябрь 2014  (9) Октябрь 2014  (8) Сентябрь 2014  (13) Август 2014  (10) Июль 2014  (8) Июнь 2014  (6) Май 2014  (7) Апрель 2014  (8) Март 2014  (21) Февраль 2014  (13) Январь 2014  (14) Декабрь 2013  (11) Ноябрь 2013  (16) Октябрь 2013  (12) Сентябрь 2013  (13) Август 2013  (11) Июль 2013  (10) Июнь 2013  (11) Май 2013  (14) Апрель 2013  (10) Март 2013  (11) Февраль 2013  (11) Январь 2013  (18) Декабрь 2012  (23) Ноябрь 2012  (25) Октябрь 2012  (31) Сентябрь 2012  (32) Август 2012  (33) Июль 2012  (16) Июнь 2012  (15) Май 2012  (32) Апрель 2012  (44) Март 2012  (49) Февраль 2012  (44) Январь 2012  (34) Декабрь 2011  (5)

Как проверить напряжение мультиметром

черный провод мультиметра необходимо подключить к разъему „COM”;
красный провод необходимо подключить к разъему для измерения напряжения „V” (Внимание! Подключение проводов иным образом может привести к повреждению прибора!)
мы ожидаем получить значение около 1,5 вольта, поэтому ручку мультиметра устанавливаем на значение «20» в области DCV или V- (буква V с тире, означает постоянный ток) и если это необходимо, включаем прибор (некоторые модели включаются при повороте ручки), при этом мультиметр должен показать 0;
металлическими наконечниками щупов мультиметра касаемся выводов батарейки… но какой куда? Попробуйте обе комбинации – результат должен быть один и тот же, только в одном случае будет отражаться положительное число, а в другом случае то же число, но только со знаком минус.
считываем значение – в нашем случае напряжение новой батарейки составляет 1,62 вольт;
выключаем мультиметр.

ВНИМАНИЕ! Во время проведения измерений, чтобы не повредить мультиметр, всегда выбирайте диапазон измерения большее максимально ожидаемого результата! Если мы не знаем чего ожидать, то безопаснее будет выбрать более высокий диапазон и в дальнейшем уменьшить его для получения максимально точного результата. Поскольку мы научились измерять напряжение мультиметром, то давайте померим и другие батарейки/аккумуляторы! Мы для тестирования выбрали:

Поскольку мы научились измерять напряжение мультиметром, то давайте померим и другие батарейки/аккумуляторы! Мы для тестирования выбрали:

  • заряженный аккумулятор 1,2 вольта, размер АА — мультиметр показал 1,34 вольт.
  • частично разряженный аккумулятор Ni-Mh (используемый в камере) — мультиметр наш показал 1,25 вольт.

Далее нам понадобятся 4 батарейки формата ААА, кассета для 4 батареек и макетная плата (что такое макетная плата и как ею пользоваться можно узнать здесь). Установим наши 4 батарейки в кассету. Затем концы проводов кассеты вставим в отверстия макетной платы так, как это показано на следующих фото:

Следующим шагом будет подготовка соединительных проводов (перемычек), их еще называют джамперами. Это такие провода, которые будут объединять отдельные радиодетали между собой на макетной плате.

Конечно же, какое-то количество джамперов входит в комплект вместе с макетной платой. Но если их у вас нет, то не беда, их можно сделать самим.

Держатель для платы
Материал: АБС + металл, размер зажима печатной платы (max): 20X14 см…

Подробнее

Для этого нам понадобится: компьютерный кабель, так называемая витая пара, ножницы или острый нож.

Для начала необходимо снять изоляцию с кабеля. Внутри кабеля мы видим скрученные между собой тонкие провода. Следующим шагом будет нарезка проводов необходимой длинны. И последнее что необходимо – это зачистить с обоих концов изоляцию примерно на 1 см.

Далее. Нам понадобится 4 короткие перемычки (для соединения линий питания платы) и 2 длинные, лучше если они будут красного и синего цвета.

Теперь мы на макетной плате соберем нашу первую схему. Возьмем резистор 22кОм с цветными полосками (красный-красный-оранжевый-золотой). А какое реальное сопротивление данного резистора? Давайте проверим это мультиметром!

Автоматический выключатель

Выключатель, гасящий свет сам – очень полезная вещь.

Схема востребована и в подвале с консервами, где не нужно возиться часами, и в личном санузле, который периодически нужно проветрить.

Принцип действия устройства по данной схеме следующий: при нажатии выключателя SB в цепь включается потребитель электроэнергии HL. По прошествии определенного времени цепь размыкается, источник, соответственно, гаснет.

Для пайки данной электросхемы взят конденсатор в 10 000 мкФ. При нажатии выключателя конденсатор получает заряд от источника питания, к примеру, с 12-вольтового батарейного блока либо аккумулятора.

После этого конденсатор разряжается через цепь R на базу транзистора, с него на эмиттер и на минус.

Поскольку до включения между коллектором и эмиттером транзистора сопротивление было очень большим, то после включения задействовалась цепь с катушкой реле на 12 вольт, которая создала магнитное поле, притянувшее контакты на 220 вольт. Выключатель штатно сработал, включив лампочку/вентилятор/что-то еще.

Единственная разница в том, что через какое-то время лампочка потухнет сама. А как долго схема будет включена, зависит уже от значения конденсатора и резистора. Пока конденсатор разряжается, на базе транзистора напряжение падает вместе с силой проходящего тока.

Схема удобна тем, что в ней можно заменять кондер и сопротивление, чтобы играть с временной задержкой. Однако резистор лучше использовать в значении от 100 Ом и до 5 КилоОм.

Иначе транзистору, в нашем случае КТ815Б, может не хватить напряжения. Такое взаимодействие конденсатора и резистора в радиоэлектронике называется RC-цепь.

Датчик дождя

Что может быть неприятнее, чем прийти и увидеть кузов любимого автомобиля в разводах?

Да и владельцам частных домов или постоянно живущим на дачах эта штука может пригодиться.

Увы, устройство по этой схеме нельзя ставить в автомобиль, но это и не нужно – подобные не стоят только на совсем древних автомобилях типа «копейки». Для сборки такого приспособления понадобится:

  • замыкаемый датчик при контакте с водой, который ставится на открытое место;
  • резисторы на 10кОм и 330кОм;
  • транзисторы VT1, VT2, в этой схеме это BC548 и BC 558;
  • блок батареек или иной источник питания на 3 вольта;
  • конденсатор емкостью 100 мкФ;
  • по предпочтению владельца – датчик в виде лампочки или зуммера.

Номиналы радиодеталей

Вообще, в этом плане есть разногласия. Согласно ГОСТУ на текущий момент, номиналы деталей на принципиальных схемах не указывается. Это сделано ради того, чтобы не нагромождать схему информацией.

К принципиальной схеме прилагается список деталей, монтажная и структурные схемы, а также печатная плата.

Есть еще один общепринятый стандарт. На схемах указываются номиналы некоторых деталей и их рабочие напряжения.

Рассмотрим на схеме два конденсатора.

В данном случае C5 это неполярный конденсатор с емкостью 0,01 мкФ. Микрофарады могут обозначаться как мкФ, так и uF. А конденсатор С6 полярный и электролитический. На это указывает знак плюс возле УГО. Емкость С6 равна 470 мкФ. Номинальное рабочее напряжение указывается в вольтах. Здесь для С6 это 16 В.

Если на схеме нет приставки микрофарад (мкФ, uF), или нанофарад (нФ, nF) то емкость этого конденсатора измеряется в пикофарадах (пФ, pF). Такое условие не общепринятое, поэтому тщательно изучите схему, которую вы собираетесь читать или собирать. В фарадах (F) емкостей мало, поэтому используются мкФ, нФ и пФ.

Radio User — October 2021

Radio User No.10 (October) 2021Read in the issue:
Digital Radio. Kevin Ryan opens up his QSL card album, remembers a noteworthy German-British DRM Joint Venture and offers the latest instalment of his international digital radio news digest.Meteoradio. The editor takes a more in-depth look at the many ways in which your radios – and radio technology old and new – can help you to access the very latest in weather and climate information.Maritime Matters. Robert Connolly explains the NAVTEX Narrow-Band Direct Printing (NBDP) mode, shares life-saving seasonal safety advice and reports on a noteworthy lighthouse illumination…. and much more
