Солнечный коллектор своими руками

Востребованы ли гелиосистемы

Уже сейчас установлено более 160 млн.м2 этих панелей во всем мире. Лидируют Китай и Япония. Не отстают и некоторые европейские страны, где выработка тепла такими системами составляет около 5% от всей необходимой.

Пройдет не много лет и многие страны откажутся от газа и угля совсем. К примеру, в Украине, где тарифы достаточно высокие, такие системы устанавливают в больших количествах. Единоразовое вложение денег позволит получить энергонезависимость, пусть даже и частичную. И дело не только в экономии, такие установки экологически чисты и не загрязняют окружающую среду.

Преимущества этих систем

Альтернативных источников энергии сейчас много, это и солнечные панели, ветрогенераторы, тепловые насосы и тд. Однако именно солнечные коллекторы набирают все большую популярность, этому есть ряд причин:

• Стоимость системы самая низкая из всех альтернативных источников, это обусловлено несложной технологией изготовления и монтажа.
• Несложный монтаж, который можно сделать даже самому, обладая определенными знаниями и навыками.
• Легкость в эксплуатации, не нужно никаких особых навыков чтобы следить за ними.
• Низкая стоимость ремонта, все детали системы недорогие. Нет крупных узлов, требующих замены целиком. Ремонт можно выполнить самостоятельно, предварительно немного изучив устройство.
• Универсальность. Гелиосистему можно использовать для нагрева воды и отопления, без дополнительных циклов преобразования энергии. Подобрать количество панелей можно исходя их конкретной необходимости.

https://youtube.com/watch?v=pBvnzgHdH9Q

Немного о недостатках

У любой системы есть недостатки и солнечные коллекторы здесь не исключение. Они занимают значительную площадь, одна панель занимает в среднем 2-3 м2. Эффективность их работы зависит от климатической зоны где они используются.

Также они очень климатически зависимые, зимой их КПД минимально, при этом расходы энергии на обогрев максимально. Это делает солнечные коллекторы не очень эффективными для отопления. Как заявляют многие производители, они способны покрыть до 30% расходов на отопление.

Как сделать коллектор своими руками?

Сделать воздушный солнечный коллектор не так сложно, как это может показаться. Вариантов его сооружения много, а одним из самых простых вы сами пользовались на даче. Речь идет о накопительной бочке из металла, которая выставляется на крышу и подключается к системе подачи горячей воды. Следует рассмотреть самые различные методы устройства коллекторов, которые можно выполнить своими руками для загородного дома.

Схема вакуумного солнечного коллектора.

Ставить подобную емкость надо только на южной стороне, где количество тепла будет максимальным. Сама кровля на месте установки должна быть покрыта при помощи металлического блестящего листа, чтобы усилить отражение. КПД подобного простейшего устройства отличается вполне подходящими значениями.

Зимой такая установка не столь полезна, так как тепло быстро теряется, а сама емкость просто не успевает прогреться до необходимого уровня. Поэтому использовать подобный вариант рекомендуется только в качестве вспомогательного, обеспечивающего подачу горячей воды в летнее время.

Сборка коллектора для нагрева воды своими руками может осуществляться из простейших материалов. Одним из таких является решетка от старого, уже не нужного холодильника, которая накрывается куском светопрозрачного материала. Чаще всего это стекло, но можно использовать и поликарбонат, который стоит намного дешевле, но качество его выше, он не столь подвержен механическим повреждениям, не бьется.

Для сборки коллектора необходимо приготовить:

• стальные радиаторы (плоские) — две штуки;
• коробки из стали;
• кусок светопрозрачного материала;
• фитинги, металлопластиковые трубы;
• элементы крепежа на поверхности крыши (зависят от ее формы, обычно это металлические уголки, болты и шурупы для крепежа).

Радиаторы размещаются на крыше в стальных коробках, после чего конструкция просто прикрывается куском стекла. Ниже коллектора ставится накопительный бак для воды. Все трубки прокладываются с соблюдением уклона вниз, чтобы происходила естественная циркуляция. Объем бочки обычно достаточен на уровне до 160 литров. Все соединения производятся при помощи фитингов. Труба для горячей воды подводится сверху бака, внизу радиаторов делаются дренажные краны для слива воды в холодное время.

Коллектор с вентиляторами — практичное устройство

Схема системы солнечного обогрева с вентилятором.

Третий вариант, как сделать воздушный солнечный коллектор, несколько сложнее, но эффективность оборудования будет составлять около 50 процентов, то есть в качестве дополнительного устройства для нагрева воды это отличный вариант.

Для работы понадобятся такие материалы:

• рама из дерева с фанерным днищем;
• специальный материал, обладающий отличными теплоизоляционными свойствами. Можно взять любой утеплитель, но лучше всего с фольгированным слоем;
• металлическая сетка;
• два небольших вентилятора;
• дефлектор;
• поликарбонатный прозрачный лист.

При монтаже надо в днище высверлить два отверстия круглой формы для забора воздуха. Вверху делается два отверстия квадратной формы, по которым из коллектора будет отводиться горячий воздух. После этого на дно укладывается теплоизолятор, сетка из черного металла. В круглые отверстия надо встроить два вентилятора для забора воздуха, опорные планки для дефлектора крепятся к конструкции, после чего можно монтировать сам дефлектор. Это позволит правильно сформировать воздушный поток. Сверху крепится светопрозрачный поликарбонатный лист. Когда коллектор готов, его можно прикрепить к поверхности крыши.

Такой агрегат обычно используют для обогрева помещения, получения горячей воды.

Вакуумный коллектор

Схема плоского солнечного коллектора.

Своими руками можно сделать и вакуумный коллектор для нагрева воды, но работа эта сложная, она требует определенного опыта, так как необходимо не только сделать вакуумную трубку, но и правильно впаять абсорбер. Все это требует специального оборудования и умения. Кроме того, при установке вакуумного оборудования необходимо соблюдать такие условия:

• следует правильно выбрать место для установки, убрать все затеняющие факторы. Обязательно оборудование должно быть ориентировано в сторону юга;
• движение теплоносителя в таком коллекторе возможно только снизу вверх, при этом необходимо избегать перегрева, так как установка может выйти из строя;
• в каждом ряду должно быть не больше трех коллекторов.

Для монтажа своими руками требуются навыки профессионального слесаря. Поэтому подобный солнечный коллектор рекомендуется приобретать уже в готовом виде. А вот собрать его на месте и установить можно уже без особого труда по предлагающейся инструкции от производителя.

Схема трубчатого солнечного коллектора.

Какие существуют

В зависимости от температуры, которую могут достигать пластины, коллекторы бывают:

• низких температур — не дают энергии большой мощности, они нагревают воду не более 50 градусов по Цельсию;
• средних температур — прогревают воду уже до 80 градусов, поэтому их можно использовать для обогрева помещений;
• высоких температур — используются в основном на промышленных предприятиях, и в домашних условиях их сделать невозможно.

Интегрированные коллекторы делятся на:

• накопительные интегрированные;
• плоские;
• жидкостные;
• воздушные.

Накопительный интегрированный или по-другому термосифонный коллектор. Он может не только нагревать воду, но и какое-то время поддерживать некоторое время нужную температуру. В нем нет насосов, поэтому он гораздо экономичнее остальных вариантов. Устройство-накопитель представляет собой конструкцию из одного или нескольких баков, заполненный водой и помещённых в теплоизоляционный ящик. Сверху на баках лежит стеклянная крышка, которая проходит через стекло и нагревает воду. Это недорогой, лёгкий в обслуживании и простой в эксплуатации вариант. Однако зимой его применение весьма затруднительно.

Плоский коллектор внешне напоминает обычный плоский металлический ящик, внутри которого помещена чёрная пластина, поглощающая солнечный свет. Стеклянная крышка ящика усиливает его, стекло имеет низкое содержание железа, такие образом способствуя поглощению всех лучей. Сам ящик термоизолирован, а чёрная пластина тепловоспринимающая, благодаря чему и выделяется тепло. Однако КПД пластины всего 10%, поэтому она дополнительно покрывается слоем аморфного полупроводника. Плоские коллекторы используются для подогрева воды в бассейнах, отопления помещений и иных бутовых нужд.

В жидкостных накопителях основным теплоносителем становится жидкость.Они бывают остеклёнными и неостеклёнными, с замкнутой и разомкнутой системой теплообмена.

Воздушные коллекторы гораздо дешевле своих водных собратьев. Они не замерзают зимой, не подтекают. Их используют для сушки сельскохозяйственных продуктов.

Существует еще один вид — концентраторы, они отличаются концентрацией солнечных лучей. Это происходит благодаря зеркальной поверхности, которая направляет свет на поглотители. Главный их недостаток — это невозможность работы в пасмурные дни, поэтому их используют в странах с жарким климатом.

Солнечные печи и дистилляторы. Дистилляторы работают на принципе испарения воды, тем самым не только дают теплоэнергию, но и очищают воду. Печи также используют как для обогрева, так и для стерилизации воды.

Изготовление солнечного коллектора для обогрева комнаты

Второй вариант конструкции коллектора имеет размеры 150 х 100 X10 см. Тепловая мощность такого солнечного коллектора для дома — 800 Вт.

Хотя эта мощность и невелика, но ее вполне должно хватить для обогрева комнаты площадью 12-14 м2. Однако после захода солнца данная установка не может работать, поскольку у нее нет специального заполнителя, который аккумулировал бы тепло.

Чтобы обогреть большую площадь, потребуется сделать несколько таких коллекторов, причем работать они могут вместе или независимо друг от друга. Для совместной работы их нужно параллельно соединить между собой.

При изготовлении корпуса солнечного коллектора используют кровельное железо. Внешне конструкция этого изделия напоминает корыто. Внутреннюю поверхность коллектора нужно покрасить в черный цвет и установить внутри корпуса два стержня. На них далее необходимо надеть пластины-жалюзи. Их также можно вырезать из кровельного железа и покрасить черной эмалью.

Работать коллектор будет по следующей схеме; воздух из помещения по гибкому рукаву вентилятором будет подаваться внутрь коллектора, здесь, обтекая пластины, он начнет нагреваться.

Для большей эффективности установки рекомендуется делать переднюю часть коллектора с двойным остеклением, а корпус утеплять теплоизоляционными матами.

Установка

Поскольку оборудование работает от солнечной энергии, то, соответственно, установка обогревателя будет проводиться на открытом воздухе. Монтаж рекомендуют проводить на крышах зданий, на балконах или других архитектурных выступах.

Экран водонагревателя должен быть направлен на юг. Установку проводят под определенным углом к горизонту, который эквивалентен географической широте местности.

Водонагреватель постоянно поглощает энергию и по понятным причинам источник энергии выключить нельзя, поэтому, в случае малого потребления воды, температура застоя может достигать до 300°С.

По этой причине не допускается использование пластиковых и стальных труб с цинковым покрытием. Оптимальными в эксплуатации станут трубопроводы, изготовленные из меди или нержавеющей стали.

Горячий контур солнечного водонагревателя должен иметь теплоизоляцию, это позволит избежать ожогов и возгораний. Следует учесть температурный режим работы оборудования при выборе теплоизоляции и крепежей.

Производители солнечных водонагревателей на корпусе своей продукции указывают точную температуру застоя.
Панели коллектора должны находиться на открытом пространстве, чтобы был открытый доступ к солнечному свету. Необходимо исключить наличие возможных преград.

Чаще всего углом наклона коллектора будет наклон ската крыши. Для того, чтобы эффективность работы водонагревателя приблизить к максимальной, лучше придерживаться рекомендаций и использовать специальный стеллаж, на который будет крепиться коллектор.

Т.е. залогом правильной и эффективной работы оборудования являются всего несколько правил:

• направление на юг;
• правильный угол наклона;
• беспрепятственный доступ к солнечному свету;

Некорректная установка снизит качество работы водонагревателя, а вложенные средства не будут оправданы. Тип нагревателя также может играть роль в способе его установки. При монтаже учитывают тип используемого оборудования.

Пассивная

Подразумевает само собой протекающую абсорбцию и аккумулирование энергии. Солнечная энергия попадает на объект нагрева без контроля этого процесса, т.е. отсутствуют какие-либо механизмы и контролирующие элементы. Это простая система, которая не требует особых затрат. Однако недостатки в том, что водонагреватель работает неравномерно и не на полную мощность.

Самый наглядный пример – это затемненный бак, который размещен над летним душем. В таком пассивном режиме работают одноконтурные системы, в которых применяется процесс естественной циркуляции. Для полноценной работы системы приемный бак размещают выше коллектора, но такой способ установки не всегда удобен. Решить вопрос можно с помощью другого способа работы системы.

Активная

Лишена недостатков пассивной системы. Ее функционирование основано на том, что солнечные лучи благодаря специальным устройствам переходят в тепловую энергию, которая систематически передается нагревательному баку и потребителю. Функционирование такого нагревателя достигается благодаря принудительной циркуляции, которая может поддерживаться в одно- и двухконтурных системах. Также применяют и дополнительно устанавливают двигатели, которые поворачивают панели и насосы, измерительную аппаратуру, а также устройства контроля и управления работой системы.

https://youtube.com/watch?v=cBlCY06aORk

Отличие солнечных батарей от коллекторов

Прежде чем продолжить описание основных характеристик и сферы применения гелиосистем для нагрева воды, нужно разобраться, чем отличаются солнечные батареи от коллекторов.

1) Солнечная батарея — устройство, которое генерирует электричество из энергии Солнца при помощи высокочувствительных фотоэлементов, объединенных в единую автономную систему. Поскольку фотоэлектрические преобразователи производят постоянный ток, дополнительно используется инвертор, который позволяет получить переменный ток, пригодный для бытовых нужд: электроснабжения и освещения.

2) Солнечный коллектор — функциональная сплит-система, главной задачей которой является поглощение ближнего инфракрасного излучения и видимого солнечного света. Батареи генерируют ток, а коллекторы нагревают жидкость внутри трубок. В этом их главное отличие.

Теплоноситель для солнечных коллекторов подбирается с учетом времени года, а также особенностей эксплуатации. Для многофункциональных конструкций обычно используют антифриз (незамерзающая жидкость), а системы сезонного типа заполняют водой. Сегодня можно купить и более универсальный вариант — гибридный солнечный коллектор. Это устройство привлекательно тем, что одновременно производит электроэнергию и нагревает воду. Преимущества его использования очевидны: фотоэлектрические модули охлаждаются активной системой отвода тепла, благодаря чему генерируется вдвое больше электроэнергии, а излишки теплоресурсов расходуются на нагрев воды.

https://youtube.com/watch?v=9eCJvdirj5s

Выбор конструкции абсорбера коллектора

Абсорбер предлагается сделать трубчатым, то есть состоящим из нескольких параллельных трубок, объединенных на входе и выходе распределительными гребенками.

В этом случае для изготовления данной части коллектора можно применить весьма доступный и удобный материал — алюминиевые банки для газированных напитков.

Для этой цели они подходят идеально, так как обладают целым рядом достоинств:

1. Алюминий, как уже говорилось, обладает высокой теплопроводностью.
2. Тонкую стенку банки легко можно разрезать обычным ножом.
3. В подавляющем большинстве случаев банки для напитков имеют стандартизированный размер ( при объеме в 0,5 л — 168х66 мм).
4. Ради удобства хранения и транспортировки банкам специально придают такую форму, чтобы они хорошо стыковались одна с другой (верхний край сужают до диаметра 59 мм, а днищу придают вогнутую форму).
5. После употребления содержимого банку обычно выбрасывают в мусор, поэтому для будущего владельца коллектора этот материал является абсолютно бесплатным.

Иногда банки изготавливают из стали. Выявить такие емкости несложно, так как в отличие от алюминиевых, они притягиваются к магниту. Их следует отбраковывать.

Перед сборкой панели обязательно вымойте банки с применением моющего средства, иначе пропущенный через них воздух будет иметь неприятный запах.

Установка солнечного отопительного коллектора

Солнечный отопительный коллектор вместе с системой аккумуляции тепла и теплообменным контуром в сборе представляет собой довольно сложную технологическую систему. Комплекты такого оборудования оснащаются подробными инструкциями по установке, также в сети Интернет можно найти подробные видеоуроки. Но перед покупкой и установкой солнечного коллектора необходимо составление проекта отопительной системы. В этот процесс обязательно нужно привлекать специалиста, который произведет необходимые расчеты материалов и оборудования.

Использование альтернативных источников энергии может существенно снизить затраты на содержание вашего дома, более того, оно может сделать вас независимыми от поставщиков традиционной энергии.

Типы солнечных водонагревателей

Делятся на 2 подвида:

• Активные
• Пассивные

У первого вида задействован насос для быстрого темпа циркуляции жидкости, второй вид не имеет насоса и вода идёт под своим напором, как правило, медленным.

Пассивные системы работают благодаря естественной гравитации без помощи, каких либо посторонних приспособлений. Поток воды зависит от разной плотности холодного и уже нагретого теплоносителя. Гораздо дешевле на современном рынке в отличие от активного вида нагревателей и лёгкие в самостоятельной сборке. Во многом теряют свою эффективность из-за отсутствия насоса, так как циркуляция в системе минимальна.

Активные системы привлекают к себе большое внимание благодаря своим функциям и расширенным возможностям. Активные системы используют электрические насосы, а также такие немаловажные детали как клапаны и контроллёры для циркуляции теплоносителя. Обладают высокой эффективностью, но гораздо сложнее в самостоятельной сделке и дороже на рынке

Обладают высокой эффективностью, но гораздо сложнее в самостоятельной сделке и дороже на рынке.

Активные системы делятся на несколько видов:

• С открытым контуром.Имеют в своей сборке насос, который циркулирует воду через коллекторы. Имеют большую популярность в регионах с температурой выше ноля на протяжении всего года, но характеристики разрешают эксплуатация от -20 градусов по Цельсию.
• С закрытым контуром.В системах такого типа в качестве теплоносителя нельзя использовать обычную воду, как правило, для этого предназначен водно-гликолевый антифриз. Такой тип солнечного водонагревателя передаёт максимально нагретую воду. Имеют широкое распространение в холодных климатически зонах, где температура чаще всего ниже ноля, так как имеют отличную защиту от замерзания воды.

Что собой представляет солнечный коллектор и принцип его действия

Солнечный тепловой коллектор является техническим устройством, которое способно преобразовывать солнечную энергию в тепловую. Его применяют для получения горячей воды, которая в дальнейшем может быть использована для различных нужд. Главное отличие солнечных коллекторов от других вариантов аналогичной техники заключается в принципе изменения во время нагрева плотности воды. Холодные массы вытесняют наверх нагретый водяной поток, благодаря чему нет необходимости в использовании дополнительного насосного оборудования.

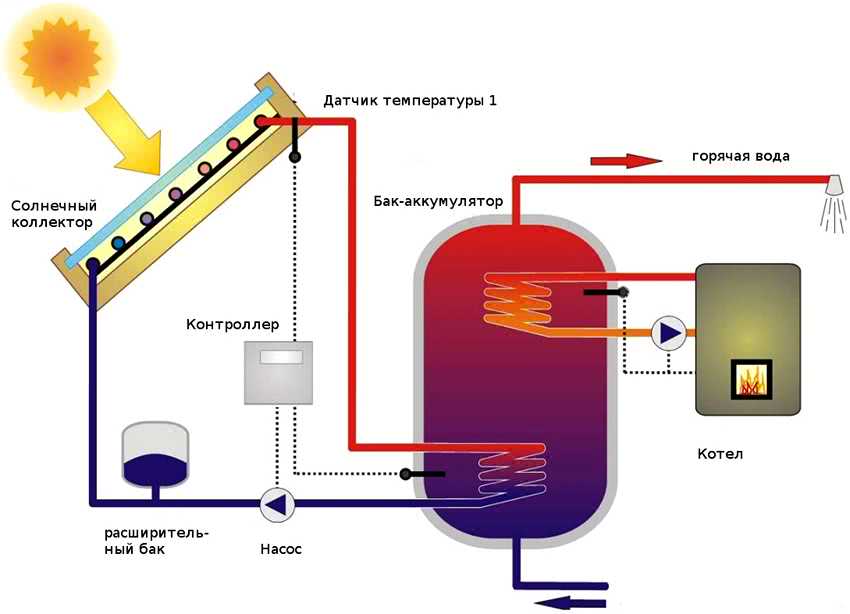

Схема принципа работы солнечного теплового коллектора.

Принцип работы устройства состоит в следующем. Солнечная энергия абсорбируется в приемном устройстве, в качестве которого можно использовать медные или стеклянные поверхности темного или черного цвета. Такие материалы характеризуются хорошей способностью поглощения энергии.

Солнечные нагреватели воды удобно располагать на крыше, где много места и куда попадает максимальное количество солнечного света. Здесь такие устройства не занимают полезное пространство и никому не мешают. Далее тепло из накопителя переносится в бак с теплоносителем. Это может быть вода, антифриз или другая жидкость, которая используется в системе отопления.

В большинстве случаев применяется смесь, состоящая из 40% гликоля и 60% дистиллированной воды. Теплоноситель, который нагревается до определенной температуры, подается к радиаторам посредством системы трубопроводов.

Направление движения воды в системе может меняться благодаря смесителю. Остывшая и теплая вода постоянно сменяют друг друга. Такая естественная циркуляция происходит благодаря расширению теплой воды, которая поднимается, вытесняя холодную в нагревательный бак.

Солнечный коллектор – это устройство для преобразования солнечной энергии в тепловую.

Эта система отопления должна быть оснащена теплоизоляционным слоем толщиной не менее 25-30 см, что обеспечит ее эффективную и стабильную работу. В качестве накопительной емкости для теплоносителя лучше использовать резервуар прямоугольной формы. Здесь может быть расположен дублирующий нагревательный элемент. Он будет автоматически включаться в работу, когда создаются погодные условия, которые не способствуют нагреву теплоносителя до необходимой температуры.

Устройство и область применения в быту

На сегодняшний день применяются такие типы гелиоустановок: плоскопластинчатые и вакуумные

Плоскопластинчатые

Это самые простые и дешевые устройства. Они состоят из улавливающей солнечное излучение пластины (абсорбера), прозрачного покрытия и закрывающей нижнюю поверхность теплоизоляции. На обращенную к солнцу поверхность пластины наносят черную краску или особое покрытие, например, из оксида титана или черного никеля. Оно называется селективным. Наиболее эффективными являются абсорберы, изготовленные из меди.

Светопропускающее покрытие выполняют из специального профильного поликарбонатного листа (с рифлением) или закаленного стекла, почти полностью очищенного от металлических примесей.

Все зазоры между корпусом коллектора и прозрачной крышкой герметизируются, что способствует уменьшению теплопотерь вследствие конвекции.

Плоский пластинчатый коллектор

В воздушных коллекторах используемый в качестве теплоносителя воздух омывает непосредственно абсорбер – с одной или с двух сторон. В устройствах, ориентированных на применение жидкостного теплоносителя (вода, масло или антифриз), к абсорберу могут быть прикреплены медные или алюминиевые трубки, в которые этот теплоноситель подается.

Если не отбирать накапливаемое плоско-пластинчатым коллектором тепло, он сможет нагреть воду до температуры в 190 – 210 градусов.

Для повышения эффективности таких установок применяют покрытия из особых материалов, не излучающих тепло в виде инфракрасных волн.

Вакуумные

Роль абсорбера в таком коллекторе играет поверхность трубки, по которой протекает теплоноситель. При этом сама она заключена в круглый прозрачный кожух, из которого выкачан воздух. Таким образом, каждая трубка с теплоносителем окружена, подобно колбе термоса, вакуумом.

Вакуумный коллектор стоит дороже, но зато является более эффективным: с его помощью воду можно нагреть уже до 250 – 300 градусов.

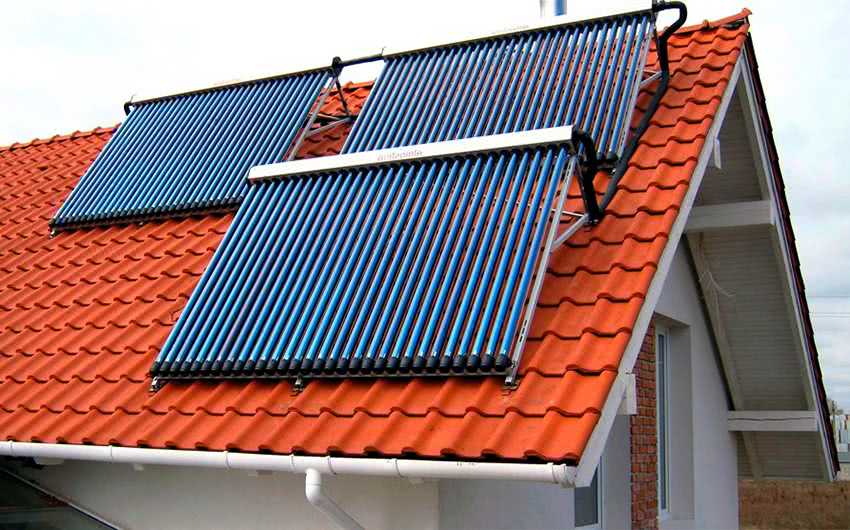

Вакуумные коллекторы

Значительно повысить производительность вакуумного коллектора можно при помощи параболоцилиндрических отражателей. Это продолговатые элементы с вогнутой зеркальной поверхностью, которая в поперечном сечении образует параболу. Такие отражатели устанавливаются в коллекторе за трубками, фокусируя на них весь неусвоенный солнечный свет.

Оснащенная такими элементами установка может нагревать теплоноситель (применяется масло) до температуры в 300 – 390 градусов. Чтобы еще больше увеличить производительность коллектора, его оснащают системой слежения за солнцем.

Прочие элементы системы

Помимо собственно коллектора в гелиоустановке имеется накопительный бак с водой, которой при помощи встроенного теплообменника передается накопленная теплоносителем энергия.

Существуют системы как с естественной циркуляцией теплоносителя (накопительный бак устанавливается выше коллектора), так и с принудительной – при помощи насоса (бак можно устанавливать на любом уровне).

Гелиоколлекторы в системе отопления

Применение

В быту гелиоустановки применяются для приготовления горячей воды, в том числе для бань, подогрева бассейна либо в качестве дополнительного источника тепла для системы отопления. В промышленности сфера применения таких систем является более широкой: на их основе сооружают опреснители воды, парогенераторы (пар приводит в движение различные машины) и даже электростанции.

Эффективность зимой

Эффективно ли отопление дома солнечными коллекторами зимой?

Ну что же, теперь посмотрим, как различные виды солнечных коллекторов работают в условиях зимы. Напомним, что противники внедрения таких установок выдвигают следующие аргументы:

1. Засыпка панели снегом: данная проблема актуальна только для плоско-пластинчатых коллекторов. На трубках вакуумных установок, как показала практика, снег задерживается только в тех редких случаях, когда в силу особых погодных условий на их поверхности образуется изморозь. Если же во время снегопада дует хотя бы слабый ветер (от 3 м/с), панель точно останется чистой.
2. Из-за того, что коллектор окружен холодным воздухом, все тепло с коллектора улетучивается: этот аргумент опять же справедлив только в отношении плоско-пластинчатых коллекторов. Действительно, зимой производительность такой установки в сравнении с летней уменьшается пятикратно. В более совершенных вакуумных моделях прослойка вакуума позволяет сберечь до 95% усвоенного тепла. Самые современные модели даже в сильный мороз способны довести воду до кипения.
3. Коллектор легко может быть поврежден градом: в заводских условиях коллекторы изготавливаются из высокопрочных материалов. В Сети можно найти видеоролики, снятые во время испытаний панелей на ударную прочность. Коллекторы обстреливают стальными шариками и нетрудно заметить, что удар они держат очень хорошо.

Как видно, солнечные коллекторы зимой вполне работоспособны. Хотя, конечно, производительность их в сравнении с летним периодом ощутимо снижается.

Процесс сборки самодельного солнечного коллектора

Начало сборки этого изделия солнечной энергетики стартует с изготовления змеевика. Если вам удалось подобрать готовый змеевик, окончательная сборка займет намного меньше времени. Подобранный змеевик стоит очень тщательно вымыть под струей воды (желательно горячей), чтобы изнутри вымыть все засоры и избавиться от остатков фреона. Если у вас не нашлось подходящих трубок, то нужное количество вы сможете приобрести в магазине. Но в этом случае придется изготовить сам змеевик. Для его изготовления нарежьте трубки на требуемую длину. Далее, используя угловые переходы, проведите их спайку в форме конструкции змеевика. Дальше, чтобы коллектор можно было подключить к системе водоснабжения, на края змеевика напаивайте сантехнические переходы размерами ¾. Существует несколько вариантов формы и конструкции змеевика, например, можно паять трубки в форме «лесенки» (если вы собрались реализовать такой вариант, тогда покупайте не угловые переходы, вам понадобятся тройники).

Сборка солнечного коллектора

Потом на заранее подготовленный лист металла вы наносите селективное покрытие черной матовой краской, сделать это желательно не меньше чем в пару слоев. Дождитесь, пока воздушный поток высушит краску, и начинайте пайку змеевика (с неокрашенной стороны). Вся конструкция змеевика должна быть припаяна по всей длине трубок, сделав это, вы гарантируете максимально эффективный теплообмен и как следствие – максимальную передачу тепла в систему водоснабжения. Если сделаете все правильно, собранный вами солнечный коллектор заработает так, как и было задумано.

Устройство и принцип работы солнечного коллектора

По своему устройству солнечный коллектор противоположен радиатору системы отопления. Если стенки радиатора нагреваются от теплоносителя, то в коллекторе, наоборот, теплоноситель нагревается от стенок.

Сами же стенки, в свою очередь, нагреваются за счет поглощения солнечного тепла (их окрашивают в черный цвет), в силу чего эту часть коллектора обычно называют абсорбером.

Гелиосистема в автономной системе отопления

Материал абсорбера должен обладать высокой теплопроводностью, поэтому в домашних условиях его следует делать из меди или алюминия. В коллекторах заводского изготовления абсорбер выполняют из особых сплавов, для которых характерна не только высокая теплопроводность, но и малая интенсивность инфракрасного излучения.

Площадь контакта теплоносителя с абсорбером по понятным причинам целесообразно делать как можно большей, поэтому последний обычно оснащают ребрами или аналогичными конструктивными элементами.

Коллекторы из подручных материалов

Собрать солнечный коллектор для отопления дома своими руками и дешевле и интереснее, ведь изготовить его можно из различных подручных материалов.

Из металлических труб

Этот вариант сборки походит на коллектор Станилова. При сборке солнечного коллектора из медных труб своими руками, из труб варится радиатор и помешается в деревянный короб, проложенный изнутри теплоизоляцией.

Такой самодельный коллектор не должен быть чересчур большим, чтобы его было легко собрать и монтировать. Диаметр труб на солнечные коллектора для сварки радиатора должен быть меньше, чем у труб для ввода и вывода теплоносителя.

Из пластиковых и металлопластиковых труб

Как сделать солнечный коллектор своими руками, имея в домашнем арсенале пластиковые трубы? Они менее эффективны в качестве теплонакопителя, однако в разы дешевле меди и не коррозируют как сталь.

С укладкой труб можно экспериментировать. Так как трубы плохо гнутся, их можно укладывать не только по спирали, а и зигзагом. Среди преимуществ, пластиковые трубы легко и быстро поддаются пайке.

Из шланга

Чтобы сделать солнечный коллектор для душа своими руками понадобится резиновый шланг. Вода в нем нагревается очень быстро, поэтому его тоже можно использовать в качестве теплообменника. Это самый экономичный вариант при изготовлении коллектора своими руками. Шланг или полиэтиленовая труба укладывается в короб и прикрепляется хомутами.

Так как шланг скручен по спирали, в нем не будет происходить естественная циркуляция воды. Чтобы использовать в данной системе ёмкость для накопления воды, необходимо оснастить её циркуляционным насосом. Если это дачный участок и горячей воды уходит немного, то того её количества, которое буде поступать в трубу, может оказаться достаточно.

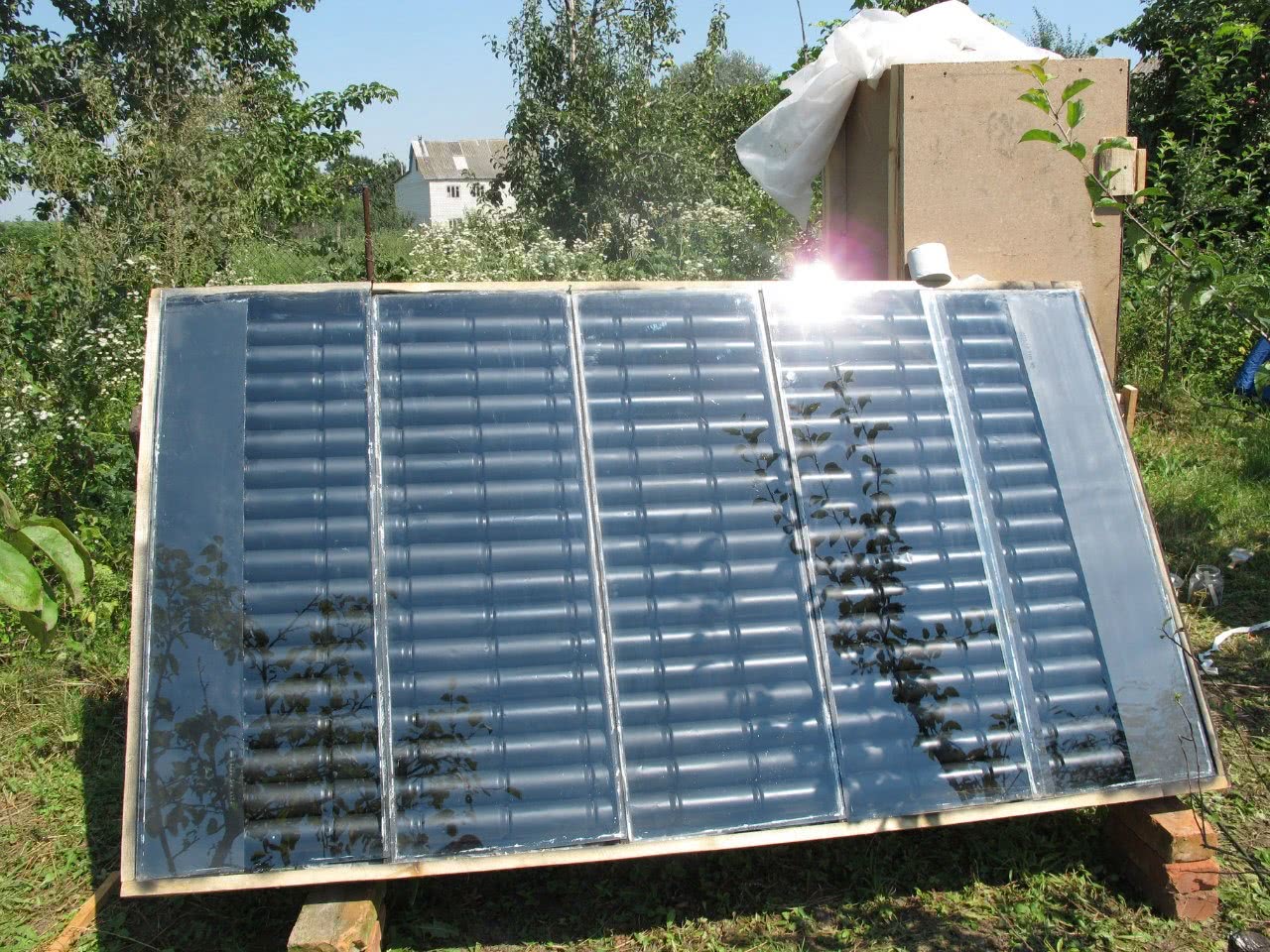

Из банок

Теплоносителем солнечного коллектора из алюминиевых банок выступает воздух. Банки соединяются между собой, образуя трубу. Чтобы сделать солнечный коллектор из пивных банок нужно обрезать днище и верх каждой банки, состыковать их между собой и склеить герметиком. Готовые трубы помещаются в деревянный короб и накрываются стеклом.

В основном, воздушный солнечный коллектор из пивных банок используют для устранения сырости в подвале или для обогрева теплицы. В качестве теплонакопителя можно использовать не только пивные банки, а и пластиковые бутылки.

Из холодильника

Солнечные водогрейные панели своими руками можно соорудить из непригодного холодильника или радиатора старого авто. Конденсатор, извлеченный из холодильника, надо хорошо промыть. Горячую воду, полученную таким способом, лучше использовать только для технических целей.

На дно короба расстилается фольга и резиновый коврик, потом на них укладывается конденсатор и закрепляется. Для этого можно применить ремни, хомуты, либо то крепление, которым он был прикреплен в холодильнике. Для создания давления в системе не помешает установить над баком насос или аквакамеру.

Как это работает

Коллектор собирает энергию с помощью светонакопителя или, другим словами, солнцеприемной панели, которая пропускает свет к аккумулирующей металлической пластине, где солнечная энергия преобразуется в тепловую. Пластина передает тепло теплоносителю, которым может быть как жидкость, так и воздух. Вода отправляется по трубам к потребителю. С помощью такого коллектора можно отопить жилище, нагреть воду для различных домашних целей или бассейна.

Воздушные коллекторы используются, в основном для отопления помещения или подогрева воздуха внутри него. Экономия при использовании таких устройств очевидна. Во-первых, не нужно использовать какое-либо топливо, а во-вторых, снижается потребление электроэнергии.

Итоги

В заключение хотелось бы отметить, что возможная конструкция коллектора неограничена использованием медного змеевика. Существует много разных способов, например, можно собрать вполне эффективный, работающий коллектор с использованием в качестве абсорбирующих элементов пивных банок, других бутылок из жести. Вариантов много. Для этого только стоит изучить вопрос, собрать необходимое количество пивных банок или жестяных бутылок. Далее, собрать их в единую конструкцию. Главное, что даже если вы решили собрать коллектор из пивных банок или бутылок, помните, что все солнечные коллекторы работают по одному и тому же принципу. Качественно проведите спайку стыков соединения патрубков и банок, создайте в конструкции должные условия вакуума и все у вас получиться. Смело беритесь за дело. В итоге вы получите не только совершенно бесплатный и автономный источник горячей воды. Вы также получите огромное психологическое удовлетворение от осознания того, что вы приложили руку к увеличению доли использования возобновляемой энергетики в современном мире глобализации. Создав прибор, работающий на солнечном излучении, вы станете более независимыми от центральных систем снабжения как электричеством, так и газом. Вы сами обеспечите себя горячей водой в хозяйственных нуждах. Удачи.
