Маркировка стабилитронов

Маркировка наносится на корпус стабилитрона в виде цифр и букв (или буквы). Различают принципиально два разных типа маркировки. Стабилитрон в стеклянном корпусе имеет привычную для нас маркировку, непосредственно обозначающую номинальное напряжение стабилизации. Цифры могут быть разделены буквой V, выполняющую роль десятичной точки. Например, 5V1 означает 5,1 В.

Менее понятный способ маркировки состоит из четырех цифр и буквы в конце. Если вы не опытный радиолюбитель, то без даташита никак не обойтись. Для примера расшифруем параметры опорного диода серии 1N5349B. Больше всего нас интересует первый столбец, в котором приведено номинальное напряжение 12 В. Второй столбец – номинальное значения ток – 100 мА.

Катод стабилитрона любого типа обозначается кольцом черного или синего цвета, которое наносится на корпус со стороны соответствующего вывода.

Основные электрические параметры, характеризующие стабилитрон

Рис. №4. Электрические характеристики важные для стабилитрона.

Пояснение главных величин, которые характеризуют стабилитрон:

• Стабилизирующее напряжение – U раб, оно соответствует средней точке в месте стабилизации. Напряжение стабилизации – средняя величина между минимальным и предельно-максимальным значением стабилизируемого напряжения.
• Минимальный ток стабилизации, для этого значения осуществляется лавинный пробой p-n-перехода обратимого действия, он неизменно соответствует минимальному значению стабилизируемого напряжения.
• Максимальный предельно-допустимый ток стабилитрона.
• Ток стабилизации или прямой ток, он определяется, как – Iст.ном = Imax – Imin. (он способен выдержать в течение продолжительного отрезка времени p-n-переход без термического разрушения.
• Температурный коэффициент – величина, которая служит для определения отношения изменяющейся температуры окружающей среды при токе неизменной величины. Для каждого типа стабилитрона свойствен свой коэффициент температуры.
• Дифференциальное сопротивление – величина, которая зависит от приращения стабилизационного напряжения к приращению тока в определенном диапазоне частоты.
• Рассеиваемая мощность – величина мощности, обеспечивающей необходимую надежность и рассеиваемую на стабилитроне.

Общие рекомендации

MAX40200 – это идеальный диодный токовый переключатель с настолько малым падением напряжения прямого смещения на полупроводниковом переходе, что оно почти на порядок меньше, чем у диодов Шоттки. В MAX40200 реализована защита самой ИС и подключенных к выходу цепей от превышения температуры. В отключенном состоянии (на выводе EN установлен низкий уровень) ИС блокирует прямое и обратное напряжения до 6 В, что делает ее пригодной для большинства низковольтных портативных электронных устройств. При обратном смещении диодного перехода MAX40200 ток утечки меньше, чем у многих сопоставимых диодов Шоттки. MAX40200 работает с напряжением питания 1,5…5,5 В.

Идеальный интегральный диод MAX40200 имеет целый ряд преимуществ, среди которых:

• незначительный ток в дежурном режиме – 7 мкА;
• малая рассеиваемая мощность – всего 125 мкА при токе 1 А;
• небольшое падение напряжения (примерно 18 мВ) для прямого тока – до 100 мА;
• время переключения между прямым и обратным напряжением смещения – менее 100 мкс;
• компактный корпус типа WLP с четырьмя выводами;
• отпирающий/запирающий сигнал и тепловая защита.

Одной из важных особенностей ИС MAX40200, применяемой в качестве идеальных диодов, является использование MOSFET вместо обычной биполярной полупроводникой технологии, что позволяет, по сути, обеспечить для нагрузки гальваническую развязку по току. В данной статье исследуются характеристики нескольких параллельно соединенных ИС MAX40200.

Комплект из нескольких идеальных диодов должен обеспечивать те же характеристики, что и один более мощный диод. Для этого необходимо подобрать некоторое количество MAX40200. Например, можно использовать две параллельно соединенных ИС для системы на 2 А и, соответственно, четыре параллельных ИС для системы на 4 А.

Примеры из практики

Иногда стабилитроны проверяют на осциллографе, но для этого необходимо собрать специальную схему.

На рисунке снизу представлена схема приставки и ее подключение к осциллографу.

Однако проверка осциллографом должна производиться специалистом, который хорошо умеет им пользоваться.

Стабилитроны часто применяются как ограничивающие или предохранительные приборы. Например, в качестве защиты от перенапряжения на жестком диске, а, вернее, на его входе питания стоят стабилитроны или супрессоры на 6 и 14 вольт. Превышение напряжения приводит к их пробою или выгоранию. Для проверки просто выпаивают эти элементы, и проверяют жесткий диск без них. Если все включается, дело в стабилитронах. Их меняют на новые.

Еще один пример из практики ремонта скутеров, а именно после некорректной установки сигнализации (и не только) иногда выходит из строя стабилитрон, смонтированный в замке зажигания на «Хонда дио 34». Он понижает напряжение бортовой сети с 12 В до 10, после чего скутер можно завести. Если элемент вышел из строя — мопед не заведется. Полупроводник можно заменить аналогичным с напряжением на 3,9. Аналогичная ситуация и на других моделях скутеров от «хонды»: AF35, AF51 и т.д.

Сам электрик — энциклопедия домашнего мастера

Напряжение стабилизации

Самый главный параметр стабилитрона — это конечно же, напряжение стабилизации. Что это за параметр?

Давайте возьмем стакан и будем наполнять его водой…

Сколько бы воды мы не лили в стакан, ее излишки будут выливаться из стакана. Думаю, это  понятно и дошкольнику.

Теперь  по аналогии с электроникой. Стакан — это стабилитрон. Уровень воды в полном до краев стакане — это и есть напряжение стабилизации стабилитрона. Представьте рядом со стаканом  большой кувшин с водой. Водой из кувшина мы как раз и будем заливать наш стакан водой, но кувшин при этом трогать не смеем. Вариант только один — лить воду из кувшина, пробив отверстие в самом кувшине. Если бы кувшин был меньше по высоте, чем стакан, то мы бы не смогли лить воду в стакан. Если объяснить языком электроники — кувшин обладает «напряжением» больше, чем «напряжение» стакана.

Так  вот, дорогие читатели,  в стакане заложен весь принцип работы стабилитрона. Какую бы струю мы на него не лили (ну конечно в пределах разумного, а то стакан унесет и разорвет), стакан всегда будет полным. Но лить надо обязательно сверху. Это значит,  напряжение, которое мы подаем на стабилитрон, должно быть выше, чем напряжение стабилизации стабилитрона.

Самоделка, проверяющая стабилитроны, диоды и светодиоды

Здравствуйте дорогие друзья Самоделкины и гости сайта! Многим из вас доводилось проверять стабилитроны. Не все их можно проверить при помощи мультиметра и определить напряжение стабилизации стабилитрона, если на нем стерта надпись. Я предлагаю вашему вниманию простую схему, которая поможет индентифицировать и проверить стабилитроны. Вот схема приставки

Я взял ее из интернета. Предлагаемая схема служит для простого определения номинала напряжения стабилизации стабилитрона с помощью вольтметра, а также для определения его исправности.

Сейчас промышленностью выпускается большое количество различных электронных компонентов и часто при сборке радиоэлектронного изделия возникает много затруднений по определению номинала компонента. Особенно в этом плане отличилась отечественная промышленность – в частности стабилитроны в стеклянном корпусе имеют, порой ,очень похожую маркировку, отличить которую не представляется возможным. Например, это стабилитроны КС 211 и КС 175 – иногда встречаются варианты маркировки, в которых оба выглядят как маленький выводной стеклянный диод с черной полосой. Так или иначе, запоминать цветовую маркировку стабилитронов не самая лучшая идея, учитывая насколько просто их можно проверить.

Для сборки этого устройства нам понадобятся следующие детали и инструменты

1 – небольшая монтажная плата, размером 5 на 2,5 см; микропереключатель МТ – 3; алюминиевый уголок, размером 2 на 2 см и длинной 3 см; Резистор МЛТ – 0, 25 вт 1 ком и 2,2 ком; два разъема «Мама» из военного штекера для подключения мультиметра; и два таких же разъема, только поменьше – для подключения стабилитронов; кембрик; монтажные провода.

2 – паяльник; припой; пинцет; кусачки; пассатижи; дрель и сверла.

Собираем следующим образом

Шаг 1

На уголке закрепляю тумблер, и устанавливаю его на плату. Шаг 2

Спаиваю всю схему. Проверяю правильность сборки. Обычно диапазон рабочего тока маломощных стабилитронов лежит в пределах 1 -10 МА , поэтому сопротивление резистора R1 выбрано 2,2 ком. Это оптимально для проверки маломощных стабилитронов. Для проверки мощных стабилитронов сопротивление придется уменьшить, для этого и стоит переключатель В1. Шаг 3. Проверяем работу собранного устройства

Для этого к разъему Х1 и Х2 подключаем мультиметр в режиме измерения постоянного напряжения. К разъему Х3 и Х4 подключаем проверяемый стабилитрон, как показано на схеме. Подаем питание 20 в на схему, если стабилитрон подсоединен правильно, то вольтметр покажет его напряжение стабилизации, а если неправильно – какое-то очень малое напряжение около нуля

Если при одном подключении мультиметр показывает минимум напряжения, а при другом – максимальное, равное напряжению источника питания, значит проверяемый радиоэлемент либо простой диод, либо стабилитрон с напряжением стабилизации выше напряжения источника питания.

Если вы уверены, что это стабилитрон – нужно увеличить напряжение источника до предполагаемой величины и проверить еще раз.

Если вольтметр показывает минимальное напряжение или же напряжение питания при любом подключении – значит этот стабилитрон или диод неисправен. Если напряжение стабилизации показывается при любом подключении – значит это двухсторонний стабилитрон . Этим способом можно проверять исправность диодов и светодиодов, только полярность будет противоположная

Способ хорош тем, что позволяет узнать падение напряжения, что очень важно. Проверяя светодиоды необходимо уменьшить напряжение источника питания до 9В

Все способы проверки стабилитрона, диода и светодиода показаны на фото

Вот и все, желаю всем вам успехов в создании своих самоделок.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Типоразмеры SMD-компонентов

Чип-компоненты одного номинала могут иметь разные габариты. Габариты SMD-компонента определяются по его «типоразмеру». Например, чип-резисторы имеют типоразмеры от «0201» до «2512». Этими четырьмя цифрами закодированы ширина и длина чип-резистора в дюймах. Ниже в таблицах можно посмотреть типоразмеры в миллиметрах.

smd резисторы

smd конденсаторы

Керамические чип-конденсаторы совпадают по типоразмеру с чип-резисторами, а вот танталовые чип-конденсаторы имеют своют систему типоразмеров:

smd катушки индуктивности и дроссели

Индуктивности встречаются во множестве видов корпусов, но корпуса подчиняются все тому же закону типоразмеров. Это облегачает автоматический монтаж. Да и нам, радиолюбителям, позволяет легче ориентироваться.

Всякие катушки, дроссели и трансформаторы называются «моточные изделия». Обычно мы их мотаем сами, но иногда можно и прикупить готовые изделия. Тем более, если требуются SMD варианты, которые выпускаются со множестом бонусов: магнитное экранирование корпуса, компактность, закрытый или открытый корпус, высокая добротность, электромагнитное экранирование, широкий диапазон рабочих температур.

Подбирать требующуюся катушку лучше по каталогам и требуемому типоразмеру. Типоразмеры, как и для чип-резисторов задаются спомощью кода из четырех чисел (0805). При этом «08» обозначает длину, а «05» ширину в дюймах. Реальный размер такого SMD-компонента будет 0.08х0.05 дюйма.

smd диоды и стабилитроны

Диоды могут быть как в цилиндрических корпусах, так и в корпусах в виде небольших параллелипипедов. Цилиндрические корпуса диодов чаще всего предсавтлены корпусами MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41). Типоразмеры у них задаются также как у катушек, резисторов, конденсаторов.

smd транзисторы

Транзисторы для поверхностного монтажа могут быть также малой, средней и большой мощности. Они также имеют соответствующие корпуса. Корпуса транзисторов можно условно разбить на две группы: SOT, DPAK.

Хочу обратить внимание, что в таких корпусах могут быть также сборки из нескольких компонентов, а не только транзисторы. Например, диодные сборки

Это интересно: Устройство и схема подключения фотореле для уличного освещения: разбираемся со всех сторон

ЗАПРЕЩЕННАЯ СХЕМА СТАБИЛИЗАЦИИ

Стабилизация напряжения с помощью стабилитронов

хорошо знакома многим и основным элементом стабилизации в схемах является стабилитрон. В качестве стабилитрона могут выступать разные радиоэлементы имеющие пороговые свойства. Хотя иногда стабилизаторами становятся и компоненты для этого изначально не предназначенные,- к примеру транзисторы и неоновые лампочки.

Суть стабилизации пороговыми элементами

сводится к пропусканию ими тока при достижении критического напряжения. Именно ток протекающий через стабилитрон стабилизирует напряжение в схеме. Вот тут как раз и кроется причина возникновения парадоксов и запретных загадок. Слабый стабилитрон пропуская через себя большие токи может легко выйти из строя, а вот увеличить ток и мощность стабилизации можно применив схему с транзистором рассчитанным на пороговые токи стабилизации.

Для увеличения стабилизируемого напряжения

применяется последовательное включение стабилитронов

Очень часто я встречаю решение по увеличению мощности тока стабилизации в схемах опубликованных и рассказанных на радиолюбительских сайтах в виде параллельно поставленных стабилитронов. Логически параллельное соединение увеличивает мощность схемы стабилизации, НО практически это в корне не верно.

Да , ставить стабилитроны ПОСЛЕДОВАТЕЛЬНО можно

тем самым увеличивая напряжение стабилизации, нопаралельно НЕЛЬЗЯ!

Простой опыт с неоновыми лампочками включенными по упрощенной схеме ПАРАЛЕЛЬНОГО включения показывает, что ток при превышении заданного напряжения стабилизации будет протекать только через один пороговый элемент в то время как второй просто будет «отдыхать».

В результате схема будет работать до поры до времени, но в определенный момент один из стабилитронов просто выйдет из строя сгорев и замкнув цепь питания.

Вывод: Параллельное включение стабилитронов категорически ЗАПРЕЩЕНО!

Источник



Стандартные напряжения стабилитронов

В продаже представлены стабилитроны с характеристическим напряжением от чуть более 1 В до нескольких сотен вольт. Для каждого значения напряжения обычно доступно одно или несколько значений мощности в диапазоне от чуть менее 0,5 Вт до более 5 Вт. Среди наиболее распространенных семейств стабилитронов — серия маломощных BZX55 с напряжением VZ от 2,4 В до 75 В и максимальной рассеиваемой мощностью до 500 мВт. Семейство силовых стабилитронов BZX85 также широко используется с напряжением VZ от 2,7 до 100 В и максимальной рассеиваемой мощностью до 1300 мВт. Про отечественные Д814 и Д815 говорить смысла нет, так как они уже сошли с радиолюбительской сцены.

Маркировка SMD-компонентов

Мне иногда кажется, что маркировка современных электронных компонентов превратилась в целую науку, подобную истории или археологии, так как, чтобы разобраться какой компонент установлен на плату иногда приходитсяпровести целый анализ окружающих его элементов. В этом плане советские выводные компоненты, на которых текстом писался номинал и модель были просто мечтой для любителя, так как не надо было ворошить груды справочников, чтобы разобраться, что это за детали.

Причина кроется в автоматизации процесса сборки. SMD компоненты устанавливаются роботами, в которых установлены сециальные бабины (подобные некогда бабинам с магнитными лентами), в которых расположены чип-компоненты. Роботу все равно, что там в бабине и есть ли у деталей маркировка. Маркировка нужна человеку.

Вольт-амперная характеристика стабилитрона

Думаю, не помешало бы рассмотреть Вольт амперную характеристику (ВАХ) стабилитрона. Выглядит она примерно как-то так:

где

Iпр – прямой ток, А

Uпр – прямое напряжение, В

Эти два параметра в стабилитроне не используются

Uобр – обратное напряжение, В

Uст – номинальное напряжение стабилизации, В

Iст – номинальный ток стабилизации, А

Номинальный – это значит нормальный параметр, при котором возможна долгосрочная работа радиоэлемента.

Imax – максимальный ток стабилитрона, А

Imin – минимальный ток стабилитрона, А

Iст, Imax, Imin – это сила тока, которая течет через стабилитрон при его работе.

Так как стабилитрон работает именно в обратной полярности, в отличие от диода (стабилитрон подключают катодом к плюсу, а диод катодом к минусу), то и рабочая область будет именно та, что отмечена красным прямоугольником.

Как мы видим, при каком-то напряжении Uобр у нас график начинает падать вниз. В это время в стабилитроне происходит такая интересная штука, как пробой. Короче говоря, он не может больше наращивать на себе напряжение, и в это время начинается возрастать сила тока в стабилитроне. Самое главное – не переборщить силу тока, больше чем Imax, иначе стабилитрону придет кердык. Самым лучшим рабочим режимом стабилитрона считается режим, при котором сила тока через стабилитрон находится где-то в середине между максимальным и минимальным его значением. На графике это и будет рабочей точкой рабочего режима стабилитрона (пометил красным кружком).

Технические характеристики TL431

Рассмотрим максимально допустимые рабочие характеристики микросхемы. Если при его эксплуатации они будут превышены, то устройство неминуемо выйдет из строя. Продолжительная эксплуатация с параметрами, близкими к предельным значениям, также не допускается. Рассмотрим их подробней:

• катодное выходное напряжение (V_KA), по отношению к выводу анода до 37 В;
• возможные значения токов: для непрерывного катодного на выходе (I_KA) от –100 мА до 150 мА; для обратного на входе от -50 мА до 10 мА;
• типовой импеданс до 0,22 Ом;
• рассеиваемая мощность (для разных типов упаковки) P_D: 0.8 Вт (SOT-89); 0,78 Вт (ТО-92); 0.75 Вт (SO-8); 0,33 Вт (SOT-23); 0,5 Вт (SOT-25);
• температура кристалла (T_J): рабочая: 0…+70 ОС; -40 … +125ОС (для некоторых автомобильных версий); максимальная (T_Jmax) до +150ОС;
• тепловое сопротивление корпуса R_θJC: 97ОС/Вт (D); 156 ОС/Вт (LP); 28 ОС/Вт (KTP); 127ОС/Вт (P); 52ОС/Вт (PK); 149ОС/Вт (PW);
• температура хранения: -65… +150 ОС.

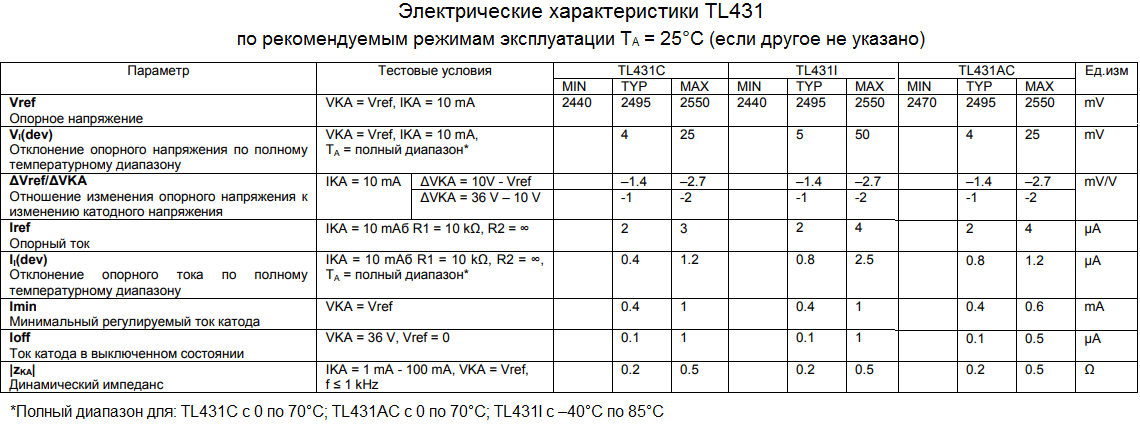

Рекомендуемые параметры эксплуатации

В рабочих условиях рекомендуемыми значениями использования TL413 являются: входное опорное напряжение (V_REF) не более 36 В; катодный ток (I_KA) должен быть в диапазоне от 1 до 100 мА; соблюдение температурных режимов использования. Стоит учитывать, что при I_KA <5 мА данная микросхема может функционировать нестабильно. Ниже представлены электрические параметры устройства, замеренные при температуре Т_А= 25°C.

Основные характеристики

В паспорте стабилизирующего диода указывают следующие параметры:

• Номинальное напряжение стабилизацииUст . Этот параметр выбирает производитель устройства.
• Диапазон рабочих токов . Минимальный ток – величина тока, при которой начинается процесс стабилизации. Максимальный ток – значение, выше которого устройство разрушается.
• Максимальная мощность рассеивания . В маломощных элементах это паспортная величина. В паспортах мощных стабилитронов для расчета условий охлаждения производитель указывает: максимально допустимую температуру полупроводника и коэффициент теплового сопротивления корпуса.

Помимо параметров, указываемых в паспорте, стабилитроны характеризуются и другими величинами, среди которых:

• Дифференциальное сопротивление . Это свойство определяет нестабильность устройства по напряжению питания и по току нагрузки. Первый недостаток устраняется запитыванием стабилизирующего диода от источника постоянного тока, а второй – включением между стабилитроном и нагрузкой буферного усилителя постоянного тока с эмиттерным повторителем.
• Температурный коэффициент напряжения . В соответствии со стандартом эта величина равна отношению относительного изменения напряжения стабилизации к абсолютному изменению наружной температуры. В нетермостабилизированных стабилитронах при нагреве от +25°C до +125°C напряжение стабилизации сдвигается на 5-10% от первоначального значения.
• Дрейф и шум . Эти характеристики для обычных стабилитронов не определяются. Для прецизионных устройств они являются очень важными свойствами. В обычных (непрецизионных) стабилитронах шум создают: большое количество посторонних примесей и дефекты кристаллической решетки в области p-n перехода. Способы снижения шума (если в этом есть необходимость): защитная пассивация оксидом или стеклом (примеси направляются вглубь кристалла) или перемещением вглубь кристалла самого p-n-перехода. Второй способ является более радикальным. Он востребован в диодах с низким уровнем шума со скрытой структурой.

Зачем нужен стабилитрон

Он несколько схож с диодом, визуально, в стеклянном и металлическом исполнении, и относится он к полупроводниковым приборам. Выводы данного устройства, называются аналогично, анод и катод, хотя его задача несколько иная.

Немного вспомним про назначение стабилитрона, он стабилизирует напряжение в электронных схемах. Диод Зенера, это его изначальное название, работает в режиме пробоя. Подписывается на принципиальной схеме как VD, включение производится катодом к плюсу.

Проверка стабилитрона мультиметром

Проверка мультиметром стабилитрона, абсолютно идентична проверки диода. В рабочем состоянии он не должен пропускать ток в обе стороны, так же, не должно быть короткого замыкания при его проверке.

Устанавливаем на приборе режим измерения сопротивления или проверки диодов, прикладываем плюсовой щуп на катод, который с полоской, должно показывать бесконечное сопротивление. Поменяли щупы местами, на дисплее отображается некоторое сопротивление (падение напряжения).

Проверяем мультиметром стабилитрон 1N49471А

Напомню, этот стабилитрон на номинальное напряжение 24 вольта, подавая на его напряжение от 22,8 до 25,2 вольт, он всё равно выдаст 24. Производим действия, описанные выше. При прямом включении стабилитрона, это когда плюс к аноду, присутствует некоторое сопротивление. Меняем щупы, нет показание, сопротивление огромное, стабилитрон, скорее всего рабочий.

Дать сто процентную гарантию невозможно при данном способе проверки. Как его проверить наверняка и узнать какое у него напряжение стабилизации, если номинал не указан? Я рассказу в следующем уроке.

Внешне стабилитрон похож на диод, выпускается в стеклянном и металлическом корпусе. Его главное свойство заключается в сохранении постоянного напряжения на своих выводах при достижении определенного потенциала. Это наблюдается у него при достижении напряжения туннельного пробоя.

Обычные диоды при таких значениях быстро доходят до теплового пробоя и перегорают. Стабилитроны, их еще называют диодами Зенера, в режиме туннельного или лавинного пробоя могут находиться постоянно, без вреда для себя, не доходя до теплового пробоя. Прибор изготавливается из монокристаллического кремния, в электронной аппаратуре выступает как стабилизатор или опорное напряжение. Высоковольтные защищают от перенапряжений, интегральные стабилитроны со скрытой структурой используются в качестве эталонного напряжения в аналого-цифровых преобразователях.

Параллельное соединение — стабилитрон

Параллельное соединение стабилитронов для повышения мощности не допускается, так как из-за недостаточной идентичности вольтамперных характеристик, включаемых параллельно диодов, невозможно распределить между ними токи равномерно. Ток стабилизации, проходящий через один диод, может меняться в пределах от 1 до 30 ма и, следовательно, может скомпенсировать изменение тока нагрузки только на эту величину. Таким образом, пределы регулировки при токах нагрузки в сотни миллиампер получаются недостаточными. Чтобы расширить пределы допустимых колебаний входного напряжения и тока нагрузки, в схему стабилизации включают транзистор в качестве эммиттерного повторителя.

Параллельное соединение стабилитронов не допускается.

Параллельное соединение стабилитронов не применяется, так как разные стабилитроны имеют неодинаковые напряжения зажигания и напряжения стабилизации. В результате этого при подаче напряжения зажигается лишь один стабилитрон, у которого напряжение наименьшее.

Параллельное соединение стабилитронов допускается при условии, что ток стабилизации, проходящий через каждый стабилитрон, должен быть в пределах допустимых норм. Допускается последовательное соединение любого числа стабилитронов.

Параллельное соединение стабилитронов не применяется, так как разные экземпляры стабилитронов данного типа не имеют одинаковых напряжений зажигания. Поэтому при параллельном соединении, как правило, зажигается только стабилитрон с наименьшим напряжением зажигания.

Параллельное соединение стабилитронов недопустимо, так как из-за неизбежного разброса параметров ток стабилитрона с наименьшим напряжением пробоя окажется во много раз больше токов через остальные диоды.

Параллельное соединение стабилитронов и стабисторов не применяют, так как вследствие различия их сопротивлений ток распределится между ними неравномерно. В результате стабилитрон с меньшим сопротивлением окажется перегруженным и стабилизатор будет ненадежен в работе.

Допускается параллельное соединение стабилитронов при условии, что ток стабилизации, проходящий через каждый стабилитрон, должен быть в пределах допустимых норм. Допускается последовательное соединение любого числа стабилитронов.

Для увеличения стабилизированного напряжения применяют-последовательное соединение стабилитронов; параллельное соединение стабилитронов не применяют, так как невозможно подобрать стабилитроны с абсолютно одинаковыми параметрами.

При работе стабилитрон должен включаться полярностью, обратной указанной на корпусе стабилитрона. Параллельное соединение стабилитронов допускается только при условии, что ток стабилизации, проходящий через каждый стабилитрон, должен быть в пределах допустимых норм.

Допускается последовательное соединение любого количества стабилитронов. Параллельное соединение стабилитронов допускается при условии, что суммарная мощность, рассеиваемая на всех параллельно включенных стабилитронах, не превосходит предельной мощности для одного стабилитрона, а ток, протекающий через каждый стабилитрон — величины максимальных и минимальных значений.

Допускается последовательное соединение любого числа стабилитронов. Параллельное соединение стабилитронов допускается при условии, что суммарная рассеиваемая мощность на всех параллельно включенных стабилитронах не превосходит максимально допустимой рассеиваемой мощности для одного стабилитрона.

Источник

Порядок проверки

Основной тест — это проверка стабилитрона по состоянию его перехода. Для определения напряжения стабилитрона, может быть проведен более полный тест, но для этого требуются некоторые дополнительные устройства в качестве источника БП.

Чтобы диагностировать DZ на работоспособность, мультиметр применяют в режиме замера сопротивления, либо в режиме тестирования диодов. Технология замеров аналогична диодам:

1. К выводам DZ приставляют щупы, и проверяют показания на шкале индикации.
2. Измерения проводят сначала в прямом направление, прикладывая «+» к катоду, а потом в обратном направлении, прикладывая к аноду DZ.
3. В первом случае, прибор определяет бесконечное сопротивление, а во втором — единицы и десятки Ом. Это свидетельствует об исправности DZ.
4. Как и в случае с обычным диодом, при прямой поляризации необходимо считывать низкое сопротивление или обрыв цепи.
5. При обратной поляризации необходимо считывать высокое сопротивление.
6. Диоды с низким сопротивлением или обрывом в обоих тестах закорочены. Диоды с высоким сопротивлением в обоих тестах разомкнуты. Обратное сопротивление между 20 кОм и 200 кОм указывает на поломку, а выше на исправность .
7. Когда в результате замеров сопротивления в обоих направлениях достигает бесконечности, это свидетельствует об обрыве PN-перехода.

Это простейший тест, в котором проверяется только состояние PN-перехода. Он показывает, целостный ли компонент или закорочен. Пользователь ничего не сможет узнать о напряжении стабилитрона, рассеивании или других важных характеристиках.

Как проверить стабилитрон, не выпаивая из платы

Можно выполнить частичную проверку стабилитрона мультиметром, не выпаивая из схемы, поскольку он электрически связан с другими компонентами платы. В связи с этим, диагностировать его на пробой в таким состоянии невозможно.

Фактически, можно прозвонить DZ мультиметром на плате только по параметру стабильности напряжения питания. Для этого предварительно нужно знать исходное значение напряжения по его марке. После этого включают тестер и соединяют щупы с выводами стабилитрона. Если в ходе измерений получится напряжение, равное или выше паспортного значения напряжения DZ, то стабилитрон исправен.

Как протестировать двусторонний стабилитрон

В бытовых приборах разного назначения часто используют двухсторонние стабилитроны, которые выполнены из 2-х стабилитронов в одном корпусе, направленных навстречу друг другу.

Такой стабилитрон способен одинаково хорошо функционировать, как с импульсным напряжением, так и с переменной полярностью. Выполнение проверки на пробой у этой модели стабилитрона лишена смысла. По этой причине их можно тестировать исключительно на соответствие напряжения .

Частные случаи прозвонки

В некоторых случаях мультиметр, при испытании рабочего диода Зенера в режиме замера сопротивления при обратной полярности, демонстрирует величину, существенно отличающуюся от ожидаемого показателя. Это происходит в том случае, когда внутренний источник электропитания, больше напряжение стабилизации DZ. Это объясняется тем, что он будет снижать свое внутреннее сопротивление до того времени, пока не будет достигнуто напряжения стабилизации. Этот факт требуется учитывать при выполнении тестирования стабилитронов.

Иногда, при прозвонке тестер демонстрирует значительное сопротивление, как при прямом, так и при обратном потенциале. Это может случаться, когда применяется двуханодная конструкция стабилитрона, для которого показатель полярности не имеет существенного значения. Для того, чтобы проверить такой стабилитрон, напряжение должно быть выше стабилизирующего. Одновременно потребуется поменять полярность. Измеряя токи, протекающие через DZ и сопоставляя VA-характеристики тестируемого, определяют его работоспособность.

Проверка измерителем

Перед началом работы любые типы элементов нуждаются в проверке. Не пренебрегайте этим правилом. Существует несколько способов проверить диод:

• Основной способ проверки — с помощью мультиметра. Встроенная в измеритель проверка. Большинство мультиметров имеют режим прозвонки p-n перехода. Этот режим обычно обозначен значком диода на их передней панели. Чтобы прозвонить мультиметром диод, установите ручку регулятора вашего измерительного прибора на обозначение диода либо нажмите кнопку с этим обозначением на передней панели прибора. Далее подключите красный измерительный щуп к аноду проверяемого элемента, а черный щуп — к катоду. Узнать, какой из выводов анод, а какой катод, можно в интернете, прочитав описание на используемый вами диод. В описаниях обычно указывается маркировка. При подключении описанным способом мультиметр должен показать пороговое прямое напряжение тестируемого диода. Если элемент неисправен, то прибор покажет ноль или сильно отличающееся от порогового показание. При обратном подключении (черный щуп мультиметра к аноду, красный щуп — к катоду) мультиметр должен показать нулевое напряжение.
• Вам нужно прозвонить диод, если ваш мультиметр не поддерживает режим проверки полупроводниковых приборов. Соберите простую схему. Соедините последовательно источник питания постоянного тока номинальным напряжением 5 вольт, резистор сопротивлением 100 Ом и проверяемый полупроводник. Катод соедините с минусом источника питания, а анод — с резистором. Далее переключите мультиметр в режим определения постоянного напряжения. Красный щуп мультиметра соедините с анодом тестируемого диода, а черный щуп — с катодом. При исправности элемента измеритель покажет пороговое прямое напряжение на нем.
• Проверка диода в случае отсутствия у мультиметра режима прозвонки полупроводников. Выберите на мультиметре режим измерения сопротивления, диапазон измеряемого сопротивления до 2 кОм. Подсоедините красный щуп прибора к аноду, черный щуп к катоду элемента. При этом измерительный прибор должен показать сопротивление порядка сотен Ом. Если подсоединить мультиметр к полупроводнику наоборот (черный щуп к аноду, красный — к катоду), то он должен показать бесконечное сопротивление или разрыв цепи. Если выдаются другие показания, значит, элемент неисправен.
