Самодельная струбцина: инструкция по изготовлению

Чертежи

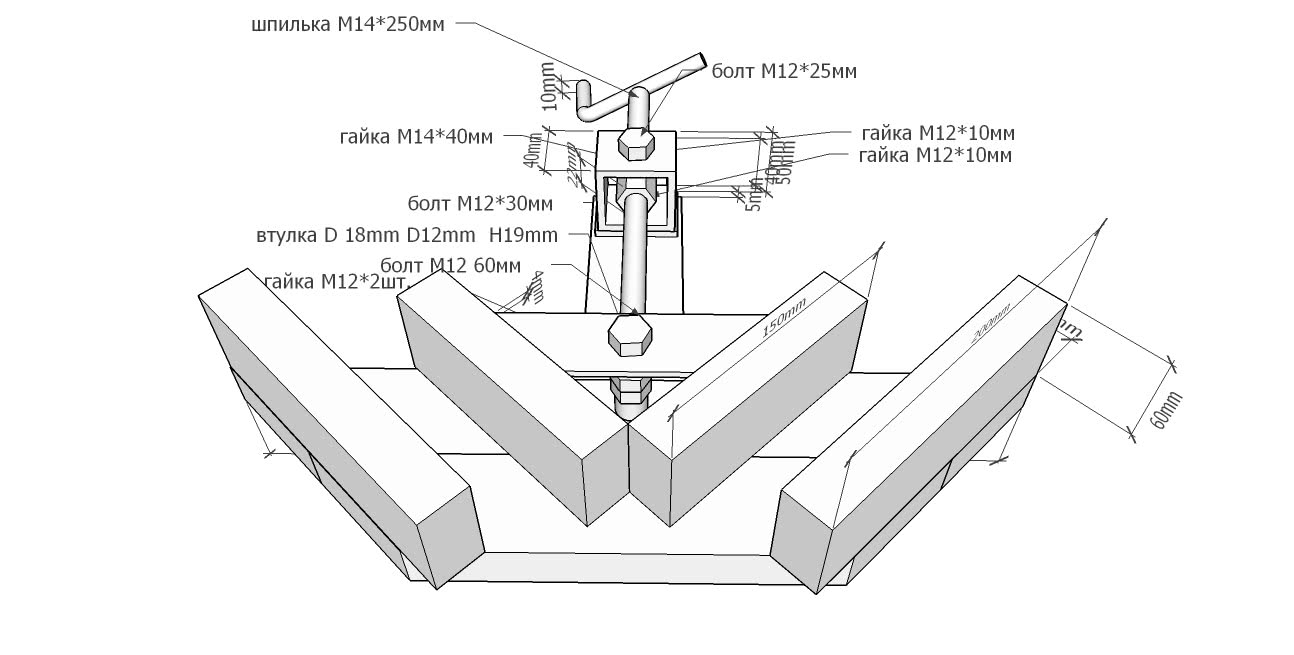

Чертёж самодельной прямоугольной струбцины для сварочных работ обладает следующими её габаритами.

1. Ходовая шпилька – болт М14.
2. Вороток – арматура (без фигурных рёбер, простой гладкий прут) диаметром 12 мм.
3. Внутренняя и наружная прижимные детали – профтруба от 20*40 до 30*60 мм.
4. Ходовая полоса 5-миллиметровой стали – до 15 см, с шириной отрезка до 4 см приваривается к основной пластине.
5. Длина каждой из сторон угла наружных губок – 20 см, внутренних – 15 см.
6. Квадратный лист (или его половина в виде треугольника) – со стороной 20 см, под длину наружных губок струбцины. Если используется треугольник – его катеты по 20 см, прямой угол обязателен. Листовой отрезок не даёт раме нарушить свой прямой угол, это её усиление.
7. Коробчатая сборка на конце полосы листовой стали направляет ход струбцины. Состоит из квадратных отрезков стали 4*4 см, к которой приварены стопорные гайки.
8. Треугольные полосы, усиливающие подвижную часть, ввариваются с обеих сторон. Подбираются по размеру внутреннего свободного места, образованного прижимной губкой, со стороны ходового винта. К ней приваривается и ходовая гайка.

Итак, для изготовления прямоугольной струбцины нужны:

• лист стали толщиной 3-5 мм;
• отрезок профтрубы 20*40 или 30*60 см;
• шпилька М14, шайбы и гайки под неё;
• болты М12, шайбы и гайки под них (опционально).

В качестве инструментов используются такие.

1. Сварочный аппарат, электроды. Защитная каска, задерживающая до 98% света электродуги, обязательна.
2. Болгарка с отрезными дисками по металлу. Обязательно используйте защитный стальной чехол, закрывающий диск от разлёта искр.
3. Перфоратор с переходной головкой под обычные свёрла по металлу или более малогабаритная электродрель. Нужны также свёрла диаметром меньше 12 мм.
4. Шуруповёрт с насадкой-гайковёртом (опционально, зависит от предпочтений мастера). Можно применять и разводной ключ под болты с головкой до 30-40 мм – такими ключами пользуются, например, водопроводчики и газовики.
5. Линейка-угольник (с прямым углом), строительный маркер. Выпускаются незасыхающие маркеры – на масляной основе.
6. Резак для нарезания внутренней резьбы (М12). Используется, когда имеются цельные куски квадратной арматуры, а дополнительные гайки раздобыть не удалось.

Как сделать столярную струбцину

В столярном деле одна из самых частых операций – это склеивание деревянных брусков под прямым углом. Пока клей сохнет, бруски надо жёстко зафиксировать в определённом положении. Эту задачу решает специальная столярная струбцина. Между двумя взаимно перпендикулярными губками имеется подвижная прямоугольная деталь. Эта комбинация жёстко фиксирует доски в заданном положении.

ФОТО: instrumentn.ruУгловая струбцина для столярных работ

К столярным относится и торцевая струбцина. Она служит для прижима на время приклеивания к мебельной доске (столешнице) декоративной планки.

ФОТО: woodschool.ruТорцевая столярная струбцина

Материалы и инструменты

Угловая струбцина сложна для изготовления своими руками, но она очень помогает при столярных работах. И сделать её самому наиболее интересно. Устройство можно выполнить из металла или из дерева. Последний вариант более доступен для самостоятельного изготовления.

В качестве материала для конструкции берутся деревянные бруски сечением 40×40 мм². Для платформы основания берётся кусок фанеры толщиной 15-20 мм и размером 350×350 мм². Для прижимного механизма потребуются две стальные шпильки диаметром 15-18 мм и длиной примерно 200 мм. К шпилькам необходимо подобрать соответствующие гайки с возможностью их фиксации в дереве.

ФОТО: rmnt.ruУгловая столярная струбцина

Инструкция по изготовлению

В одном из углов платформы под 90º один к другому крепко привинчиваются два бруска. Они образуют эталонный прямой угол. На расстоянии от этих основных брусков-упоров параллельно им крепятся ещё два бруска. Расстояние должно быть примерно на 30 мм больше, чем толщина предполагаемых для склейки деталей. В этих новых деталях посередине закрепляются ходовые гайки. Сквозь них пройдут шпильки, на внешние концы которых для удобства работы желательно закрепить рукоятки.

На их внутренних концах устанавливаются подвижные колодки. Концы шпилек в этих брусках должны свободно вращаться, но при этом создавать усилие давления. В подвижном бруске следует высверлить глухое отверстие, глубина которого равна половине его толщины, на донце запрессовать глухую шайбу, а в отверстие впрессовать подшипник (не обязательно шариковый), в котором будет вращаться упорный конец шпильки.

Склеиваемые детали одеваются на вершину эталонного угла и прижимаются к неподвижным упорам подвижными брусками.

Деревянная струбцина для стяжки

Один из самых доступных и недорогих в производстве примеров для самостоятельного изготовления. Она делается легко, проста в использовании. Для ее производства берутся кленовые или сосновые планки. Минимальная ширина их может быть 5 см, толщина не меньше 0,6 см. В качестве фиксатора используется металлический стержень с четырьмя гайками. Для изготовления ручки понадобиться любое дерево лиственной породы, не имеющее видимых внешних дефектов. Подвижная деталь полностью просушена и легко проходить по металлическому стержню.

https://youtube.com/watch?v=BzgMLMYMIFE

На концах стержня располагаются две гайки, которые затягиваются для предотвращения расхождения. Можно воспользоваться простой стопорной, а также оригинальной гайкой с стационарным замком. Дополнительно с обеих сторон накручиваются еще две гайки с шайбами. Эти гайки стопорят друг друга. Обязательно оставляем проем для вращающейся шпильки.

Материалы и этапы сборки

Для того чтобы изготовить зажимы для дерева, понадобятся следующие элементы:

• брусок из бука или березы;
• сверло перьевое;
• труба 2,5 см;
• врезные гайки подходящего диаметра;
• гайка, которая имеет закругленный набалдашник (используется для декора);
• фреза диаметром 2,5 см и длинная шпилька.

Основой материала является труба, от которой отрезают кусок требуемой длины. В зависимости от размера губок необходимо распилить брусок. Кусочки должны быть от 15 до 20 см. Для свободного движения бруса по трубе следует сделать отверстие диаметром 2,5 см на расстоянии от края 2,5 см. Параллельно отверстию нужно выполнить пропил с того же торца. Для фиксации губки на трубе соединяют отверстие с торцом.

Для забивной гайки необходимо просверлить дополнительное отверстие сбоку от пропила. В него необходимо забить гайку и закрутить с обратной стороны болтом. Чтобы зафиксировать губку, следует зажать трубу в отверстии. Для передвижения трубы необходимо раскрутить болт, затем передвинуть элемент и повторить все действия снова.

В нижней зажимной части устроено 2 губки, она немного больше верхней, имеет дополнительную гайку. По строению же обе части одинаковые. Дополнительная забивная гайка располагается в противоположном конце трубы, в которую устраивается шпилька с гайкой типа «барашек».

Во второй разборной подвижной части нет таких зажимных деталей, как пропилы и гайки. Размеры такого элемента тоже немаленькие. В этой части необходимо сделать углубление для устройства шпильки.

Подробное описание устройства струбцины

Инструмент характеризуется простотой и надежностью, а при бережном отношении к нему и правильном использовании, вероятность поломки сводится к нулю. По принципу работы прибор схож с функционированием тисков. Только в отличие от тяжелых и крупногабаритных устройств, струбцина имеет малый вес, что делает ее мобильной, и облегченную конструкцию для возможности эксплуатации без усилий. Конструктивными элементами такого прибора являются:

1. Рама — играет роль ответного элемента, к которому крепится непосредственно сама деталь. Рамная часть может иметь разные виды исполнения: G-образную, С-образную и T-образную.
2. Подвижная часть — позволяет повышать или снижать расстояние от рабочей части до рамы
3. Рычаг или винт — служит для закрепления струбцины в соответствующем положении, и дает возможность регулировки силы сжатия. Рычажные устройства оснащены приводом для быстрой фиксации поэтому, чем меньше усилий прикладывается, тем получается более интенсивное сжатие.
4. Опорная пятка — находится на внутренней стороне П-образной рамы.

Для более удобного перемещения резьбовой шпильки используется рукоятка (может быть представлена разных видов). На конце подвижного винта расположена пятка, которая упирается в прижимаемую заготовку, обеспечивая ее надежную фиксацию. Усилие прижима зависит от физической силы, которой обладает человек.

На фото представлена струбцина с обозначением ее конструктивных элементов. Однако такие инструменты выпускаются разных видов, хотя принцип работы и назначение у них одинаковые. Более подробно о том, для чего используется струбцина, вы можете узнать в следующем разделе.

Разновидности струбцин

В наше время существует достаточное большое количество разновидностей струбцин, которые отличаются размерами, областью применения и другими параметрами. Например, популярны следующие разновидности этого инструмента, которые можно сделать своими руками:

• Кромочная струбцина. Этот вид инструмента предназначен для склеивания или надёжной фиксации кромки изделия при столярных работах, а также их применяют для удобной и безопасной транспортировке листовых материалов.
• G — образная струбцина. Своё название этот инструмент получил из-за внешнего сходства с английской буквой G. Это очень распространённый и популярный вид зажима, имеющий несколько типоразмеров. Наиболее часто применяют инструмент с шириной захвата 100 и 150 мм. Делают такие струбцины из различного материала, чаще всего это стальные и чугунные струбцины.
• Трубная струбцина своими руками. В этом варианте зажимного устройства в качестве основания используется труба, на одном конце которой нарезается резьба и наворачивается неподвижная головка с губкой. По трубе перемещается другая головка, которую можно зафиксировать в нужном месте и с помощью винтового зажима сжать детали между собой. Достоинством трубных зажимов является то, что размеры деталей определяются длиной трубы и можно работать с самыми различными размерами соединяемых деталей. Трубы обычно применяются на 1/2 и 3/4 дюйма в таком случае конструкция получается достаточно мощной и прочной.
• Ленточная струбцина. С помощью такой конструкции удобно склеивать рамки и ящики, производить ремонт мебели, рам и так далее. Отличительная черта этого инструмента — кожаный или капроновый ремень, с помощью которого сжимаются сопряжённые детали. Прижимное усилие получается равномерным и надёжным. Его довольно легко сделать своими руками и он будет незаменим при столярных работах.
• F — образная самодельная струбцина. Главным достоинством этого вида зажимов является глубокий зев, что даёт возможность фиксации детали на довольно большом расстоянии от её кромки. Конструкция состоит из основания с неподвижной губкой, по которому скользит регулируемая головка с губкой.
• Угловая струбцина для сварки своими руками. Этот инструмент является наиболее полезным и востребованным, так как позволяет фиксировать две детали под прямым углом друг к другу. Очень широко применяется как при столярных, так и при слесарных работах.

Различается этот инструмент также и по механизмам зажимов:

Угловая струбцина своими руками

Стоимость фиксатора на рынке велика, поэтому есть смысл сделать угловую струбцину для сварки своими руками. Для многих эта задача будет посильной, ведь такой фиксатор можно сделать даже из мусора, который годами лежит в сарае и который по-хозяйски просто жалко выбрасывать.

Угловые струбцины просты в своей конструкции, что позволяет сделать их даже в домашних условиях.

Первым делом следует выполнить набросок или чертеж фиксатора, нанести на него основные размеры, это поможет при дальнейшей работе

При выборе материала следует обращать внимание на железо. Железо — самый оптимальный вариант

Для того, чтобы сформировать основание, необходим листовой металл от 8 до 10 миллиметров. Для фиксации можно использовать уголок нужного размера. Соединение намного лучше производить электросваркой.
Делаем винтовой зажим. Можно взять две гайки и сварить их между собой

Кронштейн с центральным резьбовым отверстием делается в пределах 30 — 40 миллиметров
Крепление лучше делать на болтах, чтобы была возможность его поменять в случае срыва резьбы.
Важно уделить большое внимание расположению зажимных губ. Угол должен быть соблюден идеально, иначе желаемый угол 90 градусов при работе выходить не будет
Сначала следует приварить один уголок к зажиму, к которому накладывается второй уголок

После все это прижимается и приваривается к скобе.
По боковым поверхностям струбцины нужно установить направляющие, чтобы внутреннее основание могло перемещаться. По биссектрисе изготавливаемого фиксатора вырезается паз в пределах 8 — 10 миллиметров
Далее необходимо в верхнее основание изготавливаемого прижимного устройства закрутить болт. Лучше, чтобы резьба на болте не доходила до его головки, это позволит свободно перемещаться основаниям по отношению друг к другу.

Можно изготовить более подвижный вариант струбцины, где прижатие свариваемых деталей будет происходить не только под углом 90 градусов. Угол прижатие можно будет регулировать.

Для чего нужен инструменте, его устройство и виды инструмента

Струбцина относится к дополнительным столярно-слесарным инструментам. Основным назначением струбцин является фиксация заготовки на опорной поверхности или нескольких заготовок для их склейки, следовательно, конструкция инструмента должна включать минимум два элемента: опорную поверхность и подвижную губку, оборудованную механизмом фиксации. Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить сжатие и предотвратить обратный ход в процессе работы. В зависимости от специализации и конструктивных особенностей выделяют следующие виды струбцин:

1. Винтовые G-образные — самые распространённые, отличаются простотой конструкции и относительно малой стоимостью. Представлены металлической скобой, с одной стороны которой расположена опорная поверхность, а с другой — резьбовое ушко с вкрученным в него регулировочным винтом. Внутренняя часть винта оснащена рабочей губкой, внешняя — рукоятью. Инструмент эффективен при работе с тяжёлыми, крупными заготовками простой формы.

   Струбцины такого типа подходят для работы с крупными заготовками

2. Быстрозажимные F-образные — более универсальны, их опорная поверхность неподвижно закреплена на длинном стержне, по которому скользит рабочий блок с губкой. Перемещение и фиксация блока обеспечивается вспомогательным винтом или шаговым нажимным механизмом.

   Предметы фиксируются за счёт вспомогательного винта и шагового механизма

3. Трубные — позволяют фиксировать крупногабаритные заготовки за счёт варьирования длины трубы. Состоят из двух отдельных элементов — опорной плиты с винтовым зажимом и губки, скользящей по трубе.

   Стубцина подходит для работы с габаритными заготовками

4. Угловые — призваны упростить стыковку заготовок под прямым углом, для чего имеют по две опорные и рабочие поверхности. Делятся на два подвида. Первый предполагает наличие двух зажимных винтов, расположенных перпендикулярно друг другу; второй оснащается одним винтом с двухсторонним угловым блоком на конце. Очень редко встречаются специализированные струбцины, позволяющие располагать заготовки под острым или тупым углом.

   Струбцины этого типа упрощают стыковку заготовок под прямым углом

   Угловая струбцина с двухсторонним угловым блоком

5. Ленточные — оборудованы гибким элементом и несколькими плавающими по нему губками. Фиксируя губки в определённых местах ленты и регулируя её натяжение, можно обрабатывать заготовки сложной формы.

   Ленточная струбцина оснащена ленточным элементом, позволяющим зафиксировать заготовку по периметру

6. Клещевые — состоят из двух шарнирно соединённых частей и распорной пружины. На практике применяются редко из-за относительно малой надёжности стыка, однако обеспечивают максимальную скорость установки и снятия заготовки.

   Такая струбцина используется редко из-за малой надёжности стыка

В домашних условиях чаще всего изготавливают струбцины первых трёх видов, так как они не слишком требовательны к материалам и технологиям производства, а также позволяют решать большинство бытовых задач, требующих применения вспомогательного инструмента.

Это интересно: Столешница из искусственного камня своими руками — в общих чертах

Быстрозажимная струбцина из дерева

Самодельные струбцины из дерева могут быть выполнены в различных вариантах. Ниже рассмотрим несколько наиболее практичных столярных вариантов.

Вариант 1

Простейшую струбцину из деревянных элементов, которая применяется для столярных работ можно изготовить, используя такие материалы:

1. Деревянные бруски (2 шт.) из нетвердых, но прочных пород дерева, например, сосны. Из-за твердой древесины могут оставаться отпечатки на изделии при сильных фиксациях.
2. Мебельная гайка, на которой имеется фиксатор для дерева.
3. Четыре стальных шпилек. Они должны быть выполнены из дорогих закаленных марок стали.
4.  Гайка- барашек (4 шт.) . Их резьба должна соответствовать резьбе шпилек.
5. Четыре упорных шайбы.

Брусок выпиливается в виде рабочих клещей. В которых необходимо параллельным образом высверлить нужное количество отверстий под каждую шпильку, предусмотрев небольшой люфт. Каждая шпилька вкручивается в мебельную гайку, и контрится. Плотного схождения можно достичь за счет барашков или обычных гаек с рожковыми ключами (для получения прочного захвата).

Примечательно, что при изготовлении двух одинаковых комплектов струбцин можно существенно расширить сферу их использования. В таких случаях можно работать с инструментом, в качестве столярных тисков.

Вариант 2

Чтобы обеспечить оперативную фиксацию небольшим деталям, можно использовать струбцину, которая похожа на штангенциркуль.

Для изготовления приспособления потребуются бруски и тонкая фанера. Также понадобиться предусмотреть наличие червячной системы, в качестве которой потребуется использование мебельных гаек и шпильки-воротока.  На одной стороне направляющих реек осуществляется прочное крепление неподвижного упора. На самих рейках необходимо вырезать несколько углублений, фиксирующих подвижный механизм.

При передвижении кронштейна на нужное значение, для фиксации детали нужно сделать несколько оборотов воротком. Если же отпустить упорный механизм, то каретку можно легко переместить, освободив деталь.

Вариант 3

В некоторых случаях возникает необходимость прижима заготовки к поверхности стола. Для этой цели применяют самозажимную струбцину, которую необходимо оснастить металлическим или деревянным кронштейном.

Поворотный конец должен иметь рычаг, на котором присутствует эксцентрик. При повороте его на определенные углы происходит автоматическая фиксация. Общую высоту можно отрегулировать шпильками, которые закреплены на устройстве. Повернув его не определенный угол – получаем автоматический быстрый зажим.

Чтобы выполнить массовое фрезерование требуется закрепление двух таких струбцин на передвижных шаблонах. Такие виды быстрозажимной струбцины следует изготавливать индивидуальным образом с расчетом под каждую матрицу, или посредством переставления на новые подложки при выпиливании очередных форм.

Из каких элементов состоит струбцина

Перед тем как сделать струбцину, необходимо разобраться, какие конструктивные элементы в ней присутствуют. Среди основных из них стоит выделить:

• раму;
• прижимные губки;
• подвижный элемент;
• рычаг.

Работу такому стягивающему механизму обеспечивает передвигаемая подвижная часть, которая имеет резьбу. Благодаря этому зажимное приспособление притягивается, прижимая между плоскостями подвижных элементов нужный предмет. Контролировать зажимную силу следует рычагом.

Сегодня известны разнообразные зажимные приспособления, которые изготовлены в качестве рычажной системы. Но  изготовление таких механизмов в домашних условиях не представляется возможным.

Для изготовления угловой струбцины своими руками, которая будет отличаться качеством и надежностью, оптимальней всего установить металлические детали. Для их соединения можно использовать сварку. Такой крепежный механизм будет обладать  надежной конструкцией, позволяющей  выполнять стягивание элементов, которые имеют различную упругость. Применение универсальных металлических стяжек может осуществляться для выполнения разнообразных работ, при этом срок их эксплуатации является более длительным, по сравнению с другими материалами.

Струбцина своими руками облегчает работу мастеру и экономит его деньги

Струбцина — это инструмент позволяющий фиксировать деталь во время обработки. Мастера часто используют различные виды струбцин в своей работе. Будь то столяр, или слесарь, обрабатывающий металл – всегда есть необходимость ее использования.

Это приспособление выпускается в разных вариантах, от универсальных до специализированных. Сравнительно недавно появилась новая модификация: быстрозажимная струбцина. Развивает усилие сжатия до 450 кг.

Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.

Угловая струбцина

Однако чаще всего, угловая струбцина используется в качестве кондуктора для сварки металлических деталей под прямым углом.

Для изготовления понадобятся:

• стальной уголок 40 мм, толщиной 3-4 мм;
• стальные пластины шириной 40-50 мм;
• шпильки с резьбой, желательно закаленные;
• прутки для воротков;
• гайки для червячного механизма;
• сварочный аппарат;
• дрель, метчики.

Уголки привариваем к стальным пластинам строго под углом 90°.

На каждую сторону крепим при помощи сварки червячную конструкцию. Это такой же уголок с наваренной упорной гайкой или утолщением, в котором нарезана резьба в соответствии со шпилькой-воротком. Ширина рабочего зазора подбирается под потенциальные заготовки.

ВАЖНО! Если диапазон размеров обрабатываемых деталей слишком широк – лучше изготовить несколько струбцин. Слишком большой ход воротка не способствует прочной фиксации..   Верстак своими руками – чертежи, принцип построения конструкции

  Верстак своими руками – чертежи, принцип построения конструкции

С обратной стороны воротка сверлим отверстие, в которое вставляем металлический прут, в качестве рычага.

Столярная струбцина из доступных материалов

Простейшая струбцина из дерева, применяемая в столярном деле – изготавливается из следующих материалов:

1. Два деревянных бруска и нетвердого, но прочного материала. Подойдет сосна. Слишком твердая древесина будет оставлять следы на заготовке при сильной фиксации;
2. Мебельные гайки с фиксатором под дерево.
3. Стальные шпильки, не обязательно из дорогой закаленной стали.
4. Гайки — барашки с резьбой, соответствующей шпилькам.
5. Шайбы упорные, также можно использовать обычные, недорогие.

Из брусков выпиливаются рабочие клещи. В них строго параллельно сверлятся отверстия под шпильки, с небольшим люфтом.

СОВЕТ! Если вы сделаете два комплекта одинаковых струбцин – область применения расширится. Тогда можно применять приспособление, как столярные тиски.

Струбцина столярная из дерева и фанеры

Для оперативной фиксации небольших деталей применяется струбцина, выполненная в форме штангенциркуля.

Приспособление изготавливается из брусков и тонкой фанеры. Червячная система привычная – мебельные гайки и шпилька-вороток. Неподвижный упор прочно закрепляется на одном конце направляющей рейки. На самой рейке вырезаются углубления для фиксации подвижного механизма.

Передвинув кронштейн на необходимое расстояние – остается повернуть на несколько оборотов вороток, и деталь зафиксирована. После отпускания упорного механизма – каретка легко перемещается, освобождая заготовку.

Стационарный вариант этой струбцины имеет рельсовую конструкцию. На двух направляющих, установленных параллельно – на одинаковом расстоянии нарезаются пазы.

  Самодельный трубогиб, как изготовить в домашних условиях

Зажим осуществляется привычным способом – мебельная гайка, шпилька, вороток.

Столярная струбцина вариант 3

Иногда бывает необходимо просто прижать заготовку к столу для обработки. Для этого существует самозажимная струбцина. На иллюстрации видно, как сделать металлический или деревянный кронштейны.

Можно закрепить две струбцины этого типа на передвижном шаблоне, для массового фрезерования одинаковых заготовок.

Такой вид быстрозажимных струбцин изготавливается индивидуально для каждой матрицы, или переставляется на новую подложку для выпиливания очередной формы.

Трубная струбцина

Сварка металлических труб торец в торец – достаточно сложная задача, требующая точной ориентации заготовок в пространстве. Если вы привариваете отрезок трубы к готовой системе, закрепленной в помещении – задача упрощается. А сварка свободно лежащих отрезков требует наличия помощника или специального приспособления.

Струбцина для сварки труб легко изготавливается из металлического уголка и стальных пластин.

https://youtube.com/watch?v=nQhRrmgAzFE

Струбцина с автоматической фиксацией: как сделать

Польза такого инструмента, как струбцина известна всем мастерам. Не заменимая вещь для столярных и слесарных работ. Также струбцинами часто пользуются сварщики, строителе, автослесаря и домашние мастера. Конструкций и размеров струбцин различное множество, но в основном все они схожи тем, что их надо затягивать руками – закручивать затяжной винт, после чего предметы, на которые установлена струбцина, надежно фиксируются.Надо заметить, что муторное это дело, каждый раз закручивать и выкручивать винт струбцины, чтобы зафиксировать или освободить предмет.В интернете отыскал вариант струбцины с автоматической фиксацией. Такую струбцину не надо затягивать руками на фиксируемом предмете. Достаточно одного нажатия на верхний подвижный упор струбцины и предмет надежно притянут к краю верстака, допустим, деревянный брусок.

Освободить брусок тоже не составит труда, для этого надо снова нажать на верхний упор и “хватка” струбцины тут же ослабнет, брусок будет освобожден от струбцины.

Как сделать такую струбцину?

Сделать не сложно. Понадобится металлическая полоса и профильная труба 20 размера.

Посмотрите товары для изобретателей. Ссылка на магазин.

Струбцина состоит из двух упоров, нижнего неподвижного и верхнего подвижного.

Нижний упор

К отрезку металлической полосы с одного края вертикально привариваем профильную трубу. На полосу привариваем накладку сделанную из старого плоского напильника. На этом с изготовлением нижнего упора покончено.

Электроника для самоделок вкитайском магазине.

Верхний упор

С его изготовлением будет немного сложнее. Отрезаем полосу такой же длины, что у нижнего упора. Мини дрелью с одного края отрезка полосы пропиливаем отверстие квадратной формы. Размер отверстия должен быть немного больше размера профильной трубы, по которой будет перемещаться это отрезок (верхний упор).

Отрезок с квадратной прорезью надо зажать в тиски и немного согнуть со стороны квадратного отверстия. В этом и заключается конструктивная особенность струбцины, благодаря которой верхний подвижный упор фиксируется на вертикальной профильной трубе.

Далее по размеру накладки (накладка из старого напильника приваренная к нижнему упору), отрезаем пластину и еще одну накладку из напильника (для верхнего упора).

Пластину поперек привариваем к отрезку с квадратным отверстием, по краям пластины сверлим обычные круглые отверстия под болты.

Накладку из напильника прикладываем к пластине с круглыми отверстиями. На накладке по отверстиям пластины делаем метки.

К меткам привариваем болты (шляпки у болтов следует отрезать, чтобы осталась только резьба).

Заготовки верхнего упора сделаны, соединяем их между собой. На приваренные болты устанавливаем пружины, болты вставляем в отверстия пластины, накручиваем барашковые гайки.

Верхний упор собран.

Соединяем нижний и верхний упор – вставляем профильную трубу в квадратное отверстие верхнего упора.

Самоделка готова к использованию!

Как пользоваться, описано в начале статьи. Так упор выглядит на зажатом бруске. Держится довольно крепко, руками не расшатать.

Пружины отжимают с одного края верхнюю пластину с квадратным отверстием, пластина становится на перекос, и стопорится на вертикальной профильной трубе. При повторном нажатии, пластина становится прямо и её снова можно перемещать по трубе.

Изготовление струбцины своими руками

Своими руками можно создать:

• необходимую прочность приспособления;
• оборудование для фиксации металлических деталей;
• струбцины любых размеров и разновидностей.

Если работы предстоят несложные, то инструмент можно сделать из простых и дешевых материалов.

https://youtube.com/watch?v=WRdHDpZdO1A

https://youtube.com/watch?v=x2DDvTo1PNo

Струбцина угловая из фанеры

Чтобы изготовить инструмент необходимо:

1. Подготовить куски фанеры толщиной в 1,5 см и размерами 10х10 см.
2. Разделить квадраты на две части по диагонали.
3. На расстоянии в 2 см от края наметить отверстия и просверлить диаметром 40 мм.
4. Срезать сторону вдоль отверстий, чтобы излишки клея под фиксаторами можно было удобно убирать.

Инструмент из фанеры готов. На его долгую эксплуатацию рассчитывать не приходится, зато делается он из самых простых подручных материалов.

https://youtube.com/watch?v=oD3Bus0TVfU

Изготовление и сборка своими руками угловой струбцины из дерева

следует правильно выбрать материал

Из выбранного материала нужно будет подготовить:

• две пластины шириной 15 см, длиной 20 см и толщиной 2 см;
• два бруска шириной 2 см и длиной 25 см;
• металлические болты;
• саморезы диаметром 5 мм (2 на 20 см длиной и 2 на 12 см).

После того как все подготовлено, своими руками можно приступать к сборке приспособления:

1. На столе разместить две длинные рейки. При этом одна должна укладываться ребром вниз, а вторая – вверх.
2. В рейках просверлить отверстия для соединения, применив для этого дрель. У обеих деталей они должны совпадать.
3. Одну пластину прикрепить к нижнему бруску и параллельно ей закрепить вторую. Используется для этого проходящий через элементы саморез, который будет регулировать между ними степень зажима детали.
4. На концах реек просверлить отверстия и прикрепить к ним пайки или пластинки. Угол между элементами должен составлять 90 градусов.

Изготовление и монтаж угловой деревянной струбцины завершен, теперь можно проверить ее в работе.

https://youtube.com/watch?v=cHEvmwLDhIc

Угловая металлическая струбцина своими руками

бладает хорошей жесткостью фиксации

С помощью металлической струбцины можно:

• под различными углами фиксировать элементы конструкции;
• выполнять предварительный монтаж изделий;
• выравнивать детали конструкции относительно друг друга.

Кроме этого, угловые струбцины из металла широко применяются во время сварочных работ. Такие инструменты подразделяются на два вида:

1. Двухкоординатные.
2. Трехкоординатные.

С помощью приспособления можно зафиксировать два элемента металлоконструкции, после чего закрепить их сваркой. Даже самый простой вид такого оборудования сделает более комфортным проведение сварочных работ, обеспечит высокое качество швов, облегчит различные манипуляции с деталями конструкции и значительно сэкономит время.

Своими руками изготовить угловую струбцину из металла достаточно просто. Для этого потребуется подготовить:

• стальной лист толщиной в 10 мм;
• гайки – 3 шт;
• стальной лист с наружной резьбой по размеру гаек;
• шайбы большого диаметра.

Технология изготовления:

1. Из листа вырезать две заготовки длиной по 50 см, шириной по 4 см.
2. К основной части детали в виде буквы «Г» приварить вспомогательную часть.
3. Опорный элемент плашмя приварить на короткий край.
4. Сварить вместе три гайки, расположив их ребром к подвижной части. При этом вкручиваемый стержень должен проходить параллельно основанию приспособления.
5. Все части приварить по внешнему краю, вставив между ними полоску инструмента.
6. Присоединяя конструкции подвижную планку, произвести сварку по внутреннему краю.
7. К краю стержня из металла приварить большие шайбы.

Работы по изготовлению угловой металлической струбцины закончены. При проведении столярных, слесарных или сварочных работ с ее помощью можно надежно зафиксировать конструкцию. Такой инструмент способен заменить одного помощника и ускорить время проведения работ. А его подвижные элементы позволят соединить детали под необходимым наклоном и углом.

Изучив типы и варианты создания угловых струбцин, изготовить и собрать инструмент своими руками не составит большого труда. При этом вид конструкции следует выбирать в зависимости от требуемой прочности фиксации. Такое приспособление будет полезно и в домашнем хозяйстве, и в профессиональной деятельности.

https://youtube.com/watch?v=D37pVZiu9O4

https://youtube.com/watch?v=7Tf2aL3wpTU

Ленточная универсальная струбцина

Одна из наиболее интересных необычных конструкций струбцин использует в качестве силового элемента толстый ремень из полиэфирной ткани. Ленточная струбцина используется там, где необходимо равномерно стянуть несколько деталей.

Чтобы изготовить ленточную струбцину, необходимо сделать угловые элементы и устройство для натяжения полиэфирного ремня. Три уголка вырезают из обычной сосны по распечатанной кальке. Четвертый элемент – натяжное устройство изготавливается из двух блоков и натяжного винта.

Лента пропускается вокруг блока, если выкручивать винт ключом, расстояние между блоками увеличивается, и ремень устройства натягивается, прижимая все четыре блока к детали.

Похожие записи:

Цвет #fffff0, цвет слоновой кости, ivory Как выбрать и пользоваться клеммниками wago для соединения проводов Линолеум для кухни: разновидности и советы по выбору типа раскроя и фактуры, фото интерьеров Как сделать реле времени для включения и выключения электроприборов своими руками Деревянное колесо своими руками Делаем клеймо своими руками
