Усилитель на микросхеме tea2025b

Усилитель на микросхеме TEA2025b — монтаж своими руками

Создание любого электронного устройства начинается с изготовления печатной платы, сделать её в домашних условиях можно методом ЛУТ.

Печатную плату усилителя на микросхеме TEA2025b можно скачать ниже.

Отзеркаливать перед печатью не нужно. Плата выполняется на кусочке текстолита размерами 60х35 мм. Метод ЛУТ не раз описывался в интернете, приведем лишь несколько фотографий процесса создания печатной платы.

После того, как плата готова, можно запаивать в неё детали. Провода питания и выходы на динамики желательно не впаивать в плату, а подключить с помощью клеммников. Сигнальный провод для удобства подключается к плате при помощи разъёма jack 3,5. Провод от источника звука до платы усилителя обязательно должен быть экранированным, иначе не избежать посторонних шумов.

Несколько слов о питании. Оптимальное напряжение питания данного усилителя составляет 9 вольт. Работать он будет уже начиная с 3-х вольт, однако выходная мощность при этом будет значительно меньше. В режиме покоя, то есть когда на вход не поступает никакой сигнал, потребление усилителя составляет примерно 40–50 мА при напряжении питания 9 вольт. При подаче сигнала на вход, потребление повышается до уровня 150–200 мА.

Перед первым включением обязательно нужно отключить динамики, в разрыв питающего провода включить амперметр и замерять ток, потребляемый схемой. Если он значительно выше 50 мА, а микросхема быстро нагревается, значит нужно искать ошибку в монтаже. Если потребляемый ток вовсе равен нулю, значит схема не работает, также нужно искать ошибку и проверять правильность подключения питания. Если при первом включении без динамиков ничего не взорвалось, а ток потребления в норме, то можно подключать динамики и подавать на вход сигнал. Источником сигнала для усилителя может служить плеер, компьютер, телефон, любое устройство, имеющее линейный выход.

Таким образом, на микросхеме TEA2025b можно построить не сложный, не требующий настройки усилитель. Он потребляет небольшой ток, имеет малое тепловыделение, а значит ему самое место в переносных аудиосистемах или простых компьютерных колонках, где не требуется сверхкачественное звучание. Успешной сборки!

Datasheet Download — ST Microelectronics

Номер произв TEA-2025
Описание STEREO AUDIO AMPLIFIER
Производители ST Microelectronics
логотип

1Page

No Preview Available !

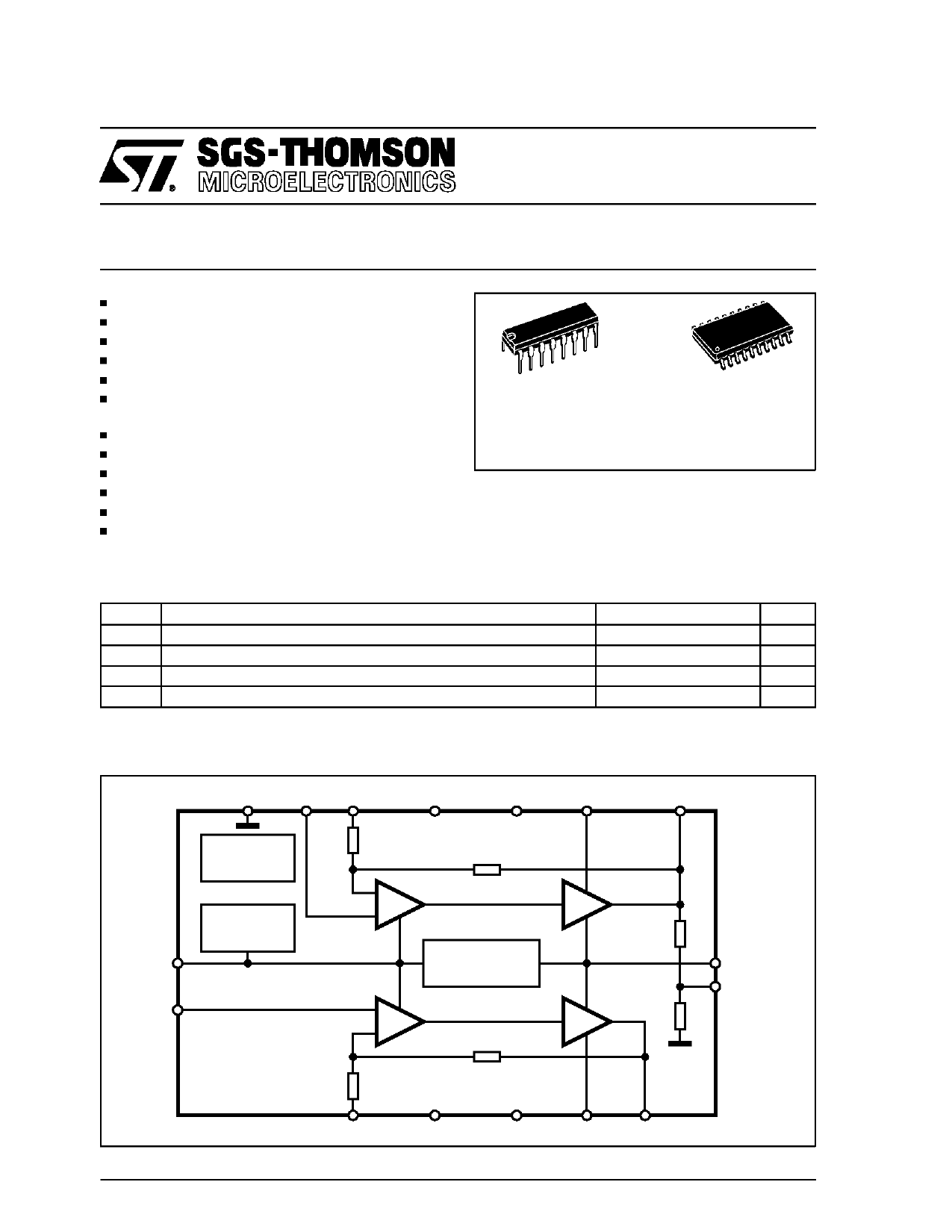

TEA2025B
TEA2025D
STEREO AUDIO AMPLIFIER
DUAL OR BRIDGE CONNECTION MODES
FEW EXTERNAL COMPONENTS
SUPPLY VOLTAGE DOWN TO 3V
HIGH CHANNEL SEPARATION
VERY LOW SWITCH ON/OFF NOISE
MAX GAIN OF 45dB WITH ADJUST EXTER-
NAL RESISTOR
SOFT CLIPPING
THERMAL PROTECTION

3V < VCC < 15V

P = 2 • 1W, VCC = 6V, RL = 4Ω

P = 2 • 2.3W, VCC = 9V, RL = 4Ω

P = 2 • 0.1W, VCC = 3V, RL = 4Ω

ABSOLUTE MAXIMUM RATINGS
Symbol

VS Supply Voltage

IO Ouput Peak Current

TJ Junction Temperature

Tstg Storage Temperature

Parameter
POWERDIP 12+2+2
SO20 (12+4+4)

ORDERING NUMBERS: TEA2025B (PDIP)

TEA2025D (SO)
DESCRIPTION
The TEA2025B/D is a monolithic integrated circuit
in 12+2+2 Powerdip and 12+4+4 SO, intended for
use as dual or bridge power audio amplifier port-
able radio cassette players.
Test Conditions
15
1.5
150
150
Unit
V
A

°C

°C

BLOCK DIAGRAM
SVR
IN 2+
GND(Sub) IN 1+ FEED
GND
GND BOOT 1
OUT 1
THERMAL
PROTECT.
START
CIRCUIT

50Ω


1
+

2
+

10KΩ

DECOUPLING

10KΩ

1
2

5KΩ

50Ω

VS+
BRIDGE
June 1994
D94AU120

50Ω

FEED
GND
GND BOOT 2 OUT 2
1/9

No Preview Available !

TEA2025B — TEA2025D

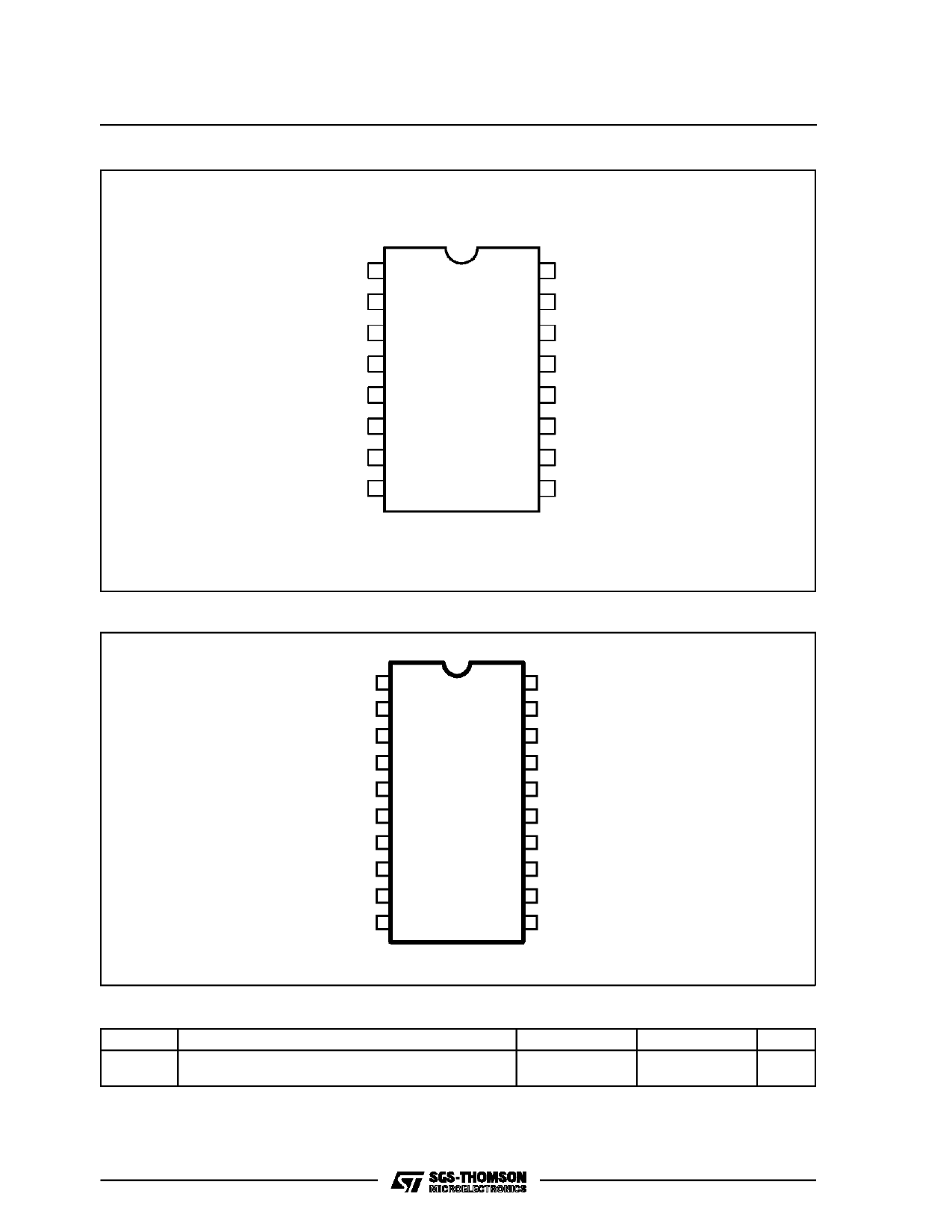

POWERDIP 12+2+2 PIN CONNECTION (Top view)

BRIDGE
OUT.2
BOOT.2
GND
GND
FEEDBACK
IN.2 (+)
SVR
1
2
3
4
5
6
7
8

16 +Vs

15 OUT.1

14 BOOT.1

13 GND

12 GND

11 FEEDBACK

10 IN.1 (+)

9 GND (sub.)

SO 12+4+4 PIN CONNECTION (Top view)

BRIDGE
OUT 2
BOOT 2
GND
GND
GND
GND
FEEDBACK
IN 2(+)
SVR
1 20
2 19
3 18
4 17
5 16
6 15
7 14
8 13
9 12
10 11
D94AU119

VCC

OUT 1
BOOT 1
GND
GND
GND
GND
FEEDBACK
IN 1(+)
GND(Sub)
THERMAL DATA
Symbol

Rth j-case

Rth j-amb

Description
Thermal Resistance Junction-case
Thermal Resistance Junction-ambient
SO 12+4+4 (*) PDIP 12+2+2 (**) Unit
Max 15
Max 65

15 °C/W

60 °C/W

(*) The Rth j-amb is measured with 4sq cm copper area heatsink

(**) The Rth j-amb is measured on devices bonded on a 10 x 5 x 0.15cm glass-epoxy substrate with a 35µm thick copper surface of 5 cm2.

2/9

No Preview Available !

TEA2025B — TEA2025D

ELECTRICAL CHARACTERISTICS (Tamb = 25°C, VCC = 9V, Stereo unless otherwise specified)

Symbol
Parameter
Test Conditions

VS Supply Voltage

IQ Quiescent Current

VO Quiescent Output Voltage

AV Voltage Gain

Stereo
Bridge

∆AV Voltage Gain Difference

Rj Input Impedance

PO Output Power (d = 10%) Stereo 8 (per channel)

9V 4Ω

9V 8Ω

6V 4Ω

6V 8Ω

6V 16Ω

6V 32Ω

3V 4Ω

3V 32Ω

12V 8Ω

Bridge

9V 8Ω

6V 4Ω

6V 8Ω

3V 16Ω

3V 32Ω

d Distortion

Vs = 9V; RL = 4Ω

Stereo
Bridge

SVR Supply Voltage Rejection f = 100Hz, VR = 0.5V, Rg = 0

EN(IN) Input Noise Voltage

CT Cross-Talk

RG = 0

RG = 10 4Ω

f = 1KHz, Rg = 10KΩ

Min.
3
43
49
1.7
0.7
40
40
Typ.
35
4.5
45
51
30
2.3
1.3
1
0.6
0.25
0.13
0.1
0.02
2.4
4.7
2.8
1.5
0.18
0.06
0.3
0.5
46
1.5
3
52
Max.
12
50
47
53

±1

1.5
3
6
Unit
V
mA
V
dB
dB

KΩ

W
W
%
dB
mV
dB

Term. N° (PDIP) 1 2 3

DC VOLT (V) 0.04 4.5 8.9
4

5 6 7 8 9 10 11 12 13 14 15 16
0 0.6 0.04 8.5 0 0.04 0.6 0 0 8.9 4.5 9

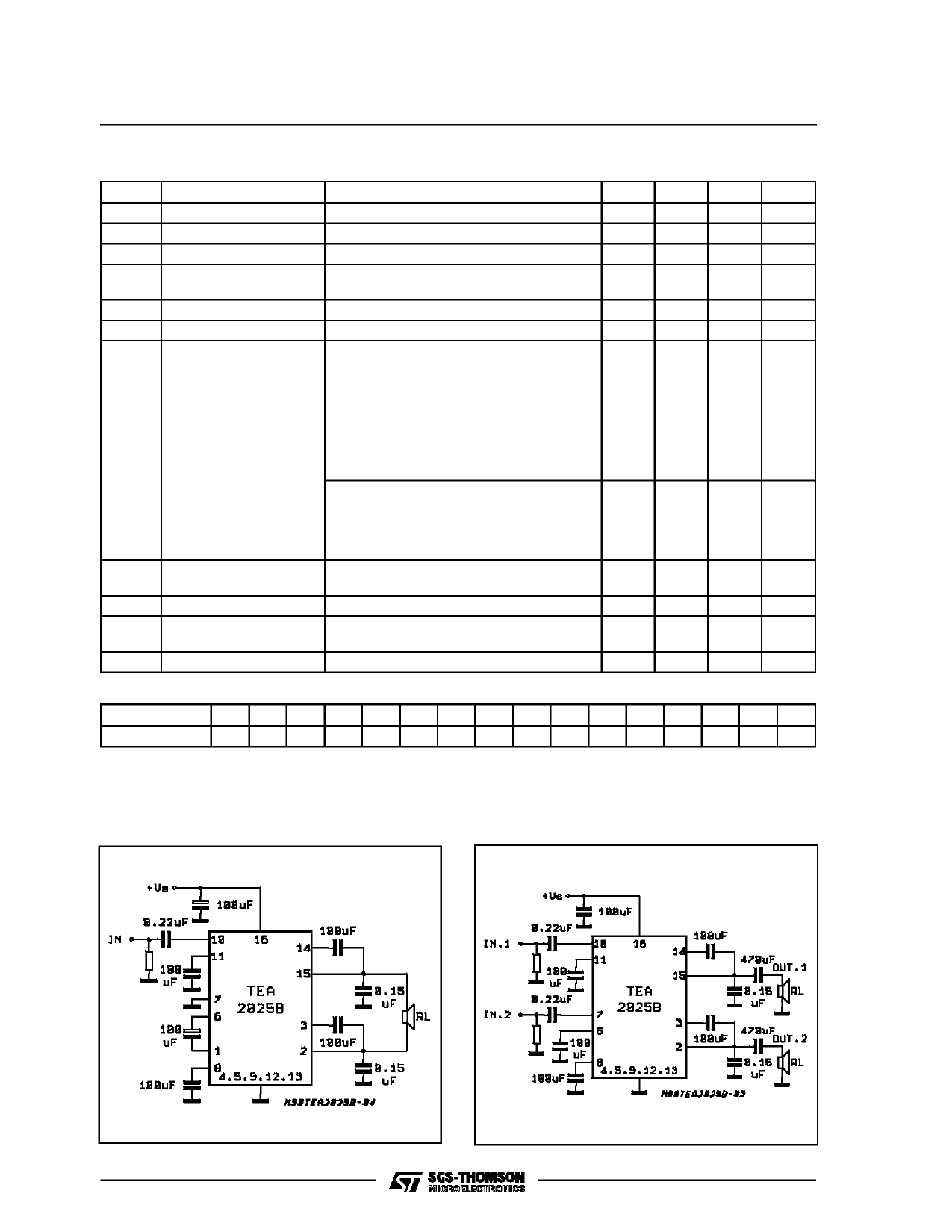

Figure 1: Bridge Application (Powerdip)

Figure 2: Stereo Application (Powerdip)

C1
C10
C2
C11
C3
C4
C8
C5
C6
C7
C9
3/9

Всего страниц 9 Pages
Скачать PDF

Усилитель на TEA2025B.

Усилитель на TEA2025B.

В этой статье мы с вами рассмотрим усилитель на микросхеме TEA2025B. Немного о её характеристиках, согласно Datasheet напряжение питания может быть в пределах от 3 до 12V, имеется защита от перегрева, в пиках максимальный выходной ток может достигать 1,5А, входное сопротивление 30k, выходная мощность на канал в режиме стерео составляет:

● При U питания 9V на нагрузку 4R – 2,3W● При U питания 9V на нагрузку 8R – 1,3W● При U питания 6V на нагрузку 4R – 1W● При U питания 6V на нагрузку 8R – 0,6W● При U питания 6V на нагрузку 16R – 0,25W● При U питания 6V на нагрузку 32R – 0,13W● При U питания 3V на нагрузку 4R – 0,1W● При U питания 3V на нагрузку 32R – 0,02W● При U питания 12V на нагрузку 8R – 2,4W

Обращаю внимание, данная микросхема выпускается в двух видах корпусов, это DIP16 и SO20. Печатная плата приведена для использования TEA2025B в DIP16 исполнении, ну а пока приведу принципиальную схему усилителя:. И так, печатная плата

Изготавливается на одностороннем фольгированном стеклотекстолите, размер платы 32 x 50 mm. Лейка выглядит так:

И так, печатная плата. Изготавливается на одностороннем фольгированном стеклотекстолите, размер платы 32 x 50 mm. Лейка выглядит так:

● TEA2025B DIP16 – 1 шт.

● D1 – 1N4001 (1N4004, 1N4007) – 1 шт.

● P1 – B10k (линейный сдвоенный переменный резистор) – 1 шт.● R1, R2 – 1k – 2 шт.● R3, R4 – 10k – 2 шт.● R5, R6 – 330R – 2 шт.

● C1, C2 – 100p (припаиваются со стороны дорожек к контактам входного разъема) – 2 шт.● C3, C4 – 220n (224) – 2 шт.● C5, C6, C7, C8 – 100mF/16V электролит – 4 шт.● C9, C10, C14 – 150n (154) – 3 шт.● C11, C12, C13 – 470mF/16V электролит – 3 шт.

● Разъем для Jack 3,5mm стерео под монтаж на плату – 1 шт.● Микросхему можно установить в панельку 16Pin – 1 шт.● В авторском варианте к корпусу TEA2025B приклеен небольшой радиатор – 1 шт.● В авторском варианте применен выходной разъем типа RCA x 2 (на ваше усмотрение) – 1 шт.● Тумблер включения питания – 1 шт.● Разъем для подключения питания – 1 шт.

Размер архива с материалами для сборки усилителя на TEA2025B – 0,9 Mb.

Усилитель звука на TEA2025B

TEA2025B питается в широком диапазоне однополярного напряжения: 3…15 В. Выходная мощность в режиме стерео 2 по 2,3 Вт. Нагрузкой являются два динамика, сопротивлением звуковой катушки 4 Ом. Также на микросхему можно подавать и моно сигнал. Тогда нагрузкой будет служить один динамик.

Важно!!! Приучите себя проверять схемы, найденные в интернете, с типовыми схемами включения, приведенными в даташите соответствующей микросхемы. Очень часто встречают ошибки

Поэтому не лишним будет заглянуть в первоисточник. Поскольку производители микросхем в технической документации ошибок не допускают, в отличие от сайтов радиолюбителей.

Мы будем делать стерео усилитель.

Прежде всего, для подключения к выходу звуковой карты компьютера или смартфона или просто к аудиовыходу другого устройства, например приемника или тюнера, нам понадобится аудио штекер.

Аудио штекеры бывают для моно сигнала (однопиновый), стереосигнала (2-х пиновый), стерео с микрофоном (4-х пиновый). В нашем случае необходимо использовать аудио штекер 2-х пиновый и без микрофона.

Один пин – это левый канал. Второй пин – правый канал. Третий контакт – это общий провод для двух каналов.

Во избежание ошибки, место пайки проводов проще всего прозвонить с соответствующими пинами.

И так, штекер готов, но пока что мы его никуда не припаиваем.

Также нам понадобятся два самых простых, но одинаковых по характеристикам динамика. Вполне подойдут динамики, мощность по 3 Вт, сопротивлением звуковой катушки 4 Ом.

Обратите внимание, динамики также имеют полярность, которая обозначает начало и конец звуковой катушки. В дальнейшем нам ее также необходимо придерживаться

Я буду применять блок питания с регулировкой выходного напряжения, который я показывал, как сделать в своем курсе для начинающих электронщиков.

Схема усилителя на ТЕА2025

   Интегральная микросхема TEA2025 является звуковым усилителем в 16-выводном пластиковом корпусе. Он изначально предназначен для использования в портативных кассетных плеерах и радиоприемниках, но может быть с успехом использован и для изготовления качественного усилителя стереофонического звучания, и для других нужд. Для этого в его обвязку требуется установить совсем не много электронных компонентов и он готов к работе. Схема цоколёвки TEA2025 и её использование для стереофонического воспроизведения звука приведены ниже.

   Устройство имеет максимальный коэффициент усиления до 45 дБ. Однако, он может быть снижен за счет размещения внешней RC цепи обратной связи между выводами (6 и 11 ножки) и землёй. В таблице рекомендуется не снижать усиление ниже 36 дБ. Для того, чтобы получить максимальный коэффициент полезного действия, необходимо использовать R=0 и C=100 мкФ (как изображено на схеме выше) между обратной связью и землёй. Низкая частота среза (fL) выходного сигнала зависит от сопротивления нагрузки (динамика, RL) и выходного конденсатора ёмкостью в 470 мкФ. Если сопротивление динамика 4 Ом, то будет низкая частота среза.

   Интересной особенностью микросхемы TEA2025 является то, что она имеет встроенную схему тепловой защиты. Если будет нужно использовать усилитель на полную мощность (5 Вт), то на микросхему необходимо установить радиатор охлаждения. Если его не будет, а внутренняя тепловая защита, тем не менее, сумеет не допустить повреждения микросхемы в следствии перегрева, всё равно выходная мощность усилителя однозначно снизиться из-за чрезмерной температуры нагрева полупроводникового перехода. На стадии ввода усилителя в эксплуатацию может быть использован потенциометр  сопротивлением 10 – 20 кОм.

   Конденсаторы на входе ёмкостью 0,22 мкФ устранят шум от него. Конденсаторы 0,15 мкФ нужны на выходе для обеспечения стабильности частоты. Использование конденсаторов другой ёмкости  может привести к нежелательным искажениям звука на выходе. Длинные соединительные провода и контуры заземления в цепи также могут вызвать искажения, поэтому хорошая компоновка PCB цепи очень важна. Эта схема была собрана на печатной плате размером 5 х 9 см, как показано на изображении ниже.

   Плата устанавливается внутри пластикового корпуса размером 6 х 11 см и производятся необходимые соединения с ней (блока питания, динамиков и входных разъемов) при помощи проводов. Напряжение питания собранного усилителя составляет от 3 до 12 вольт. В данном конкретном случае усилитель был запитан от аккумулятора напряжением 9,6 вольт.

   Стереофонический усилитель на TEA2025 вышел удачным, что, безусловно, приятно.

Понравилась схема – лайкни!

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧСмотреть ещё схемы усилителей       УСИЛИТЕЛИ НА ЛАМПАХ          УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ     УСИЛИТЕЛИ НА МИКРОСХЕМАХ          СТАТЬИ ОБ УСИЛИТЕЛЯХ

Page 2

   Этот усилитель очень легко сделать, к тому же он очень компактный, работает только с одним источником питания небольшого напряжения, значение которого может быть между 4 и 12 вольт. Схема основана на использовании микросхемы типа LM386 – операционного усилителя, способного в одиночку выдать мощность несколько сотен милливатт в нагрузку 8 ом, потребляя при этом лишь несколько мА в состоянии покоя.

TEA2025B Datasheet PDF — ST Microelectronics

Part Number TEA2025B
Description STEREO AUDIO AMPLIFIER
Manufacturers ST Microelectronics
Logo

There is a preview and TEA2025B download ( pdf file ) link at the bottom of this page.

Total ( 9 pages )

Preview 1 page

No Preview Available !

TEA2025B
TEA2025D
STEREO AUDIO AMPLIFIER
DUAL OR BRIDGE CONNECTION MODES
FEW EXTERNAL COMPONENTS
SUPPLY VOLTAGE DOWN TO 3V
HIGH CHANNEL SEPARATION
VERY LOW SWITCH ON/OFF NOISE
MAX GAIN OF 45dB WITH ADJUST EXTER-
NAL RESISTOR
SOFT CLIPPING
THERMAL PROTECTION

3V < VCC < 15V

P = 2 • 1W, VCC = 6V, RL = 4Ω

P = 2 • 2.3W, VCC = 9V, RL = 4Ω

P = 2 • 0.1W, VCC = 3V, RL = 4Ω

ABSOLUTE MAXIMUM RATINGS
Symbol

VS Supply Voltage

IO Ouput Peak Current

TJ Junction Temperature

Tstg Storage Temperature

Parameter
POWERDIP 12+2+2
SO20 (12+4+4)

ORDERING NUMBERS: TEA2025B (PDIP)

TEA2025D (SO)
DESCRIPTION
The TEA2025B/D is a monolithic integrated circuit
in 12+2+2 Powerdip and 12+4+4 SO, intended for
use as dual or bridge power audio amplifier port-
able radio cassette players.
Test Conditions
15
1.5
150
150
Unit
V
A

°C

°C

BLOCK DIAGRAM
SVR
IN 2+
GND(Sub) IN 1+ FEED
GND
GND BOOT 1
OUT 1
THERMAL
PROTECT.
START
CIRCUIT

50Ω


1
+

2
+

10KΩ

DECOUPLING

10KΩ

1
2

5KΩ

50Ω

VS+
BRIDGE
June 1994
D94AU120

50Ω

FEED
GND
GND BOOT 2 OUT 2
1/9

APPLICATION INFORMATION
Input Capacitor
Input capacitor is PNP type allowing source to be
referenced to ground.
In this way no input coupling capacitor is required.
However, a series capacitor (0.22 uF)to the input
side can be useful in case of noise due to variable
resistor contact.
Bootstrap
The bootstrap connection allows to increase the
output swing.
The suggested value for the bootstrap capacitors
(100uF) avoids a reduction of the output signal
also at low frequencies and low supply voltages.
TEA2025B — TEA2025D
The total gain of the bridge is given by:

VOUT

VIN

=
R1

Rf+R2

+
1
JWC1

(1+

R3
R4
R1

R2+R4+

1
JWC1
)

and with the suggested values (C1 = C2 = 100 µF,

Rf= 0) means:
Gv = 52 dB
Figure 8
Voltage Gain Adjust
STEREO MODE
The voltage gain is determined by on-chip resis-
tors R1 and R2 together with the external RfC1
series connected between pin 6 (11) and ground.
The frequency response is given approximated
by:

VOUT

VIN

=
Rf
+
R1

R2 +

1
JWC1
With Rf=0, C1=100 uF, the gain results 46 dB
with pole at f=32 Hz.
THE purpose of Rf is to reduce the gain. It is rec-
ommended to not reduce it under 36 dB.
BRIDGE MODE
Figure 7
with first pole at f = 32 Hz
Output Capacitors.
The low cut off frequency due to output capacitor
depending on the load is given by:

FL

=
2
1

ΠCOUT

• RL

with COUT 470µF and RL = 4 ohm it means FL =

80 Hz.
Pop Noise
Most amplifiers similar to TEA 2025B need exter-
nal resistors between DC outputs and ground in
order to optimize the pop on/off performance and
crossover distortion.
Figure 9
The bridge configuration is realized very easily
thanks to an internal voltage divider which pro-
vides (at pin 1) the CH 1 output signal after reduc-
tion. It is enough to connect pin 6 (inverting input
of CH 2) with a capacitor to pin 1 and to connect
to ground the pin 7.
The TEA 2025B solution allows to save compo-
nents because of such resistors (800 ohm)are in-
cluded into the chip.
5/9


Preview 5 Page

Information Total 9 Pages
Link URL
Download

Share Link :

Electronic Components Distributor

SparkFun Electronics Allied Electronics DigiKey Electronics Arrow Electronics
Mouser Electronics Adafruit Element14 Chip One Stop

Featured Datasheets

Part Number Description Manufacturers
TEA2025 The function is STEREO AUDIO AMPLIFIER. ST Microelectronics
TEA2025 The function is STEREO AUDIO AMPLIFIER. Unisonic Technologies
TEA2025A The function is STEREO AUDIO AMPLIFIER. Unisonic Technologies

Quick jump to:

TEA2
1N4
2N2
2SA
2SC
74H
ADC
BC
BF
BU
CXA
HCF
IRF
KA
KIA
LA
LM
MC
NE
ST
STK
TDA
TL
UA

Схема акустических колонок GENIUS-SPE200 (УНЧ на SJ2025)

Принципиальная схема компьютерных акустических колонок GENIUS-SPE200, как их использовать в качестве автоакустики. Автомобили «Калина» в кузове «хэт-чбэк» в простой комплектации продаются без аудиосистемы. Спереди, в центральной панели вместо магнитолы установленящик-бардачок-заглушка, сзади ни динамиков, ни мест для них нет.

Есть проводка под динамики в передних дверях. Автомобиль был приобретен именно в таком виде. Автор данной статьи не любитель громкой музыки, а скорее любитель интернета и видео. Поэтому, первой задачей была установка в машину планшета с помощью специального крепления.

Но потом выяснилось, что громкости звука собственных динамиков планшета для работы в машине явно недостаточно. И нужен какой-то УНЧ. И тут вспомнились старые компьютерные «колонки» GENIUS-SPE200, которые уже давно валялись на антресоли по причине сгоревшего трансформатора питания.

Как вы сами понимаете, устанавливать их целиком в машине, не очень удобно, зато их же можно разобрать и сделать из них автомобильный УНЧ. Но сначала нужно было удостовериться в их исправности, всего кроме трансформатора, поэтому трансформатор был отключен от разъема CON2, что на печатной плате УНЧ, и туда подано напряжение 12V от лабораторного блока питания. К счастью, УНЧ и динамики оказались полностью исправными.

Рис. 1. Конструкция акустических колонок GENIUS-SPE200.

На следующем этапе была полная разборка. Схема разборки показана на рисунке здесь. Плата УНЧ снята и при помощи металлических уголков (от детского металлического конструктора) закреплена в ящике-бардачке-заглушке, который был в машине на месте для магнитолы.

Динамки вынуты из корпусов «колонок». После возник вопрос куда их установить. Если на «штатное» место, — в передние двери, то это требует вырезания в обивке дверей соответствующих отверстий, то есть, нужно разбирать обивку дверей, чего никак не хотелось. Поэтому было решено установить динамики на задней полке, которая над багажником, за задним сидением.

Там все просто, — вырезать два круглых отверстия по размерам динамиков, и установить их туда, закрыв сверху круглой облицовкой, снятой с корпусов «колонок». Плюс, протянуть по салону два двойных провода от них к УНЧ.

По питанию УНЧ подключить на выходе диодного выпрямителя, это получается, минус к минусу С1 (большой конденсатор на 2200 мкФ), а плюс к выключателю питания. Взять напряжение можно с колодки, что есть в отсеке для магнитолы, — это розовый +12V и черный -12V. Для справки схема «колонки» GENIUS-SPE200 на соседней странице.

Рис. 2. Принципиальная схема акустических колонок GENIUS-SPE200.

Никакой «фронтальной панели» сделано не было. Просто «голая» плата УНЧ лежит закрепленной в ящике-бардачке-заглушке, стоящем на месте для магнитолы. На переменные резисторы и выключатель надеты «родные» ручки.

Крашеное В. Я. РК-12-17.

Стерео усилитель 4 Вт на TEA2025B

Сегодня у нас в обзоре довольно интересная микросхема TEA2025B, которую можно встретить в большинстве магнитофонов Китая. По крайней мере, мне именно там и попалась

Сам усилитель не такой уж и сложный, поэтому собрать сможет кто угодно. Это был, кстати, мой один из первых усилителей, к которым относится так же усилитель на TDA2030

Краткие параметры микросхемы TEA2025B: Напряжение питания: от 3В до 15В, но лучше не давать больше 12В Ток потребления: 40 мА при нагрузке 4Ом и питании 12В

Выходная мощность: 2×1Вт при 6В при сопротивлении нагрузки 4Ом КНИ10% 2×2,5Вт при 9В при сопротивлении нагрузки 4Ом КНИ10% 2×4Вт при 12В при сопротивлении нагрузки 4Ом КНИ10%

2×0.5Вт при 6В при сопротивлении нагрузки 8Ом КНИ10% 2×1,5Вт при 9В при сопротивлении нагрузки 8Ом КНИ10% 2×2,5Вт при 12В при сопротивлении нагрузки 8Ом КНИ10%

Вот схема усилителя на TEA2025B

Перечень компонентов схемы усилителя на TEA2025B

C1,13 = 150нФ C2,12 = 470мФ C3,4,6,8,9 = 100мФ C5,10 = 220нФ C7 = 100нФ C11 = 1000мФ

Печатная плата усилителя TEA2025B

Как видите, все собралось довольно миниатюрно. На микросхему, был прикручен набольшей радиатор с усилителя на микросхеме К174УН7. Питалось все АКБ от UPS, к которому недавно было собрано зарядное устройство на L200C

В итоге получился довольно качественный усилитель, как для того чтобы брать его с собой на работу слушать MP3.

Ну на этом все. Удачи в сборке и пользовании

Распродажа на АлиЭкспресс. Успей купить дешевле!

Усилитель на микросхеме TEA2025b своими руками

  1. Схема
  2. Монтаж своими руками
  3. Видео

Сейчас существует огромное разнообразие схем усилителей звука на микросхемах — под любые нужды, под любые напряжения питания, с разной выходной мощностью. Микросхемные усилители просты в создании, не нуждаются в особой настройке, в отличие от транзисторных, но при этом они также обладают неплохими характеристиками. Именно поэтому микросхемные усилители сейчас используются повсеместно: в автомагнитолах, в компьютерных колонках, в телевизорах, в музыкальных центрах.

Одна из таких микросхем — достаточно популярная TEA2025b. Её можно найти во многих компьютерных колонках или переносной портативной акустике. Эта микросхема обеспечивает мощность на выходе 1-2 ватта, потребляет небольшой ток и не требует радиатора, при этом её мощности вполне достаточно для озвучивания небольшой комнаты. К плюсам TEA2025b также можно отнести то, что она содержит в себе сразу два канала, т.е. для постройки стерео-усилителя достаточно всего одной микросхемы.

Блок питания для усилителя звука

К блокам питания, предназначенных для работы в усилителях мощности звуковой частоты (УМЗЧ), предъявляют особые требования. И чем выше класс усилителя звука, тем выше эти требования. Важнейшие из них – это минимум пульсаций и различного рода электромагнитных излучений. По этой причине в аудиотехнике даже низкого класса применяются исключительно трансформаторные блоки питания. Импульсным блокам питания (ИБП) в аудиотехнике не место.

ИБП в процессе работы создают широкий спектр электромагнитных излучений, которые пагубно сказываются на качестве звука. Это объясняется работой полупроводниковых приборов в ключевом режиме. Вследствие чего возникают импульсы тока. Которые в конечном итоге распространяются в виде электромагнитных излучений и пульсаций. По этой причине ИБП подлежат обязательному экранированию.

Для сглаживания пульсаций выпрямленного тока в трансформаторных (линейных) блоках питания применяются электролитические конденсаторы большой емкости. Более того, для БП усилителей звука рекомендуется применять специальные конденсаторы. Однако влияние их на улучшение качества звука до сих пор остается спорным. Но стоимость таких конденсаторов явно превышает стоимость «обычных» конденсаторов.

Ключевым элементом большинства усилителей звука является операционный усилитель ОУ. ОУ зачастую питаются двухполярным напряжением, хотя могут получать питания и от однополярного источника. Но все же мощные усилители питаются, как правило, от двухполярних источников тока.
