Изготовление станины
Кровать — каркас, объединяющий все части машины в единое целое. От ее надежности зависит прочность конструкции в целом, поэтому лучший материал для каркаса — стальной уголок. Также можно использовать прямоугольную профильную трубу.
В первую очередь намечаются габариты будущего агрегата. Этот показатель во многом зависит от того, для какой продукции нужен станок. Средний размер станины домашнего токарного станка — 80 см. С помощью болгарки с кругом вырезаются две одинаковые заготовки по металлу.
При размещении деревянных блоков квадраты полками вверх и внутрь укладываются на ровную поверхность, их верхние края должны образовывать идеальную плоскость. Расстояние между ними одинаковое, примерно 5 см. Чтобы правильно сориентировать их, используйте рейку подходящей толщины.
Продольные части основания фиксируются хомутами. Крестовины сделаны из одного квадрата. Есть три. Две крепятся к краям конструкции, третья, которая является опорой для передней бабки, примерно в двадцати сантиметрах от левого края. Точные размеры зависят от типа используемого двигателя и параметров найденного шкива.
Осталось сварить кровать в одно целое. Шов должен быть надежным и качественным, можно сварить вручную или воспользоваться автоматом.
важно сразу определить, как машина будет использоваться. Возможна настольная установка или изготовление отдельного агрегата
Во втором варианте необходимо предусмотреть ножки. Их можно сделать из такого же квадрата, а можно вырезать из бруса подходящей толщины. Использование деревянных ножек позволит сэкономить материал, к тому же машинку можно сделать складной.

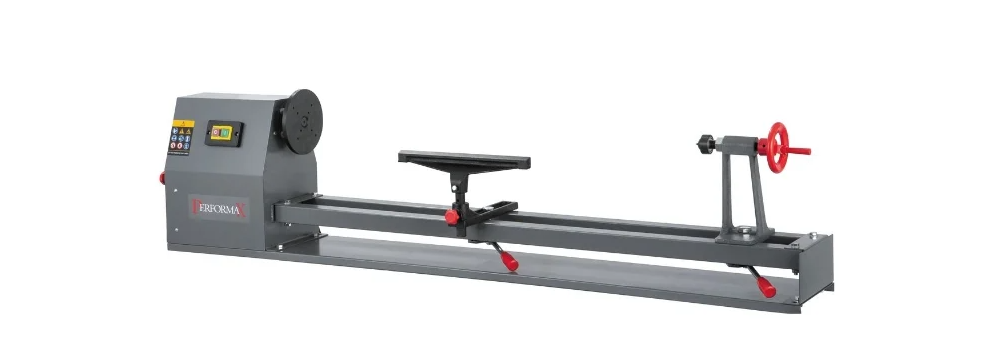

Токарно-винторезный станок Performax PWL-1440L (909001M)
Фото: market.yandex.ru
В рейтинг токарных станков по дереву для дома по надежности мы включили бытовой токарный станок JET Performax PWL-1440L 909001M. Это оборудование представляет собой модель бытового класса для обточки деревянных заготовок габаритами до 350х1000 мм: балясин, мебельных ножек, стоек и опор. Модель применяется в домашних мастерских. 4 пары шкивов позволяют выставлять наиболее подходящий режим вращения планшайбы – 800 об/мин, 1180 об/мин, 1700 об/мин или 2500 об/мин. Потребляемая мощность составляет 350 Вт. Задняя бабка выполнена из чугуна, ход ее пиноли равняется 25 мм. Материал станины – сталь. В основании станка предусматриваются отверстия для жесткой фиксации на верстаке.
Токарно-винторезный станок Performax PWL-1440L (909001M)
Преимущества:
- 4-скоростная ременная передача
- Фиксация подручника и задней бабки вращающимися рукоятками
- Легкая станина из стальных профилей
- Шпиндель имеет резьбу для установки поводкового центра и планшайбы, которые входят в комплект поставки
- Двигатель асинхронный без щеток, не требует обслуживания и рассчитан на продолжительный срок службы
- Задняя бабка выполнена литой из чугуна, фиксируется на станине резьбовым зажимом и имеет подвижную пиноль, укомплектованную вращающимся на подшипнике центром
Выбор способа передачи
Передача крутящего момента с двигателя, а заготовку, может осуществляется двумя способами.
Прямая передача
Прямая передача привода на заготовку — это самый простой способ конструкции, однако не самый совершенный. Недостатки прямой передачи:
- Невозможно регулировать скорость вращения, так как мотор без дополнительных агрегатов не может менять скорость вращения посредством лишь изменения поступающего напряжения, Этот недостаток особенно заметен при работе с твердыми породами, такими как, дуб, тик или яблоня.
- Высокая нагрузка на вал двигателя и более короткий срок его службы по сравнению с приводом посредством ременной передачи. Тяжелые изделия особенно сильно будут влиять на износ мотора. Это связано прежде всего с тем, что подшипники большинства моторов (кроме двигателей в стиральных машинах) не рассчитаны на продольную нагрузку. Также более внимательно придется относиться к центрованною материала, ведь любая неточность приведет к чрезмерным вибрациям, которые при высоких оборотах могут сделать работу невыполнимой.
Ременная передача
Этот способ передачи вращения гарантирует более длительный срок службы мотора, дает возможность регулировать скорость вращения заготовки. При этом сам двигатель располагается со смещением от оси вращения деревянного изделия, а крутящий момент передается с помощью ремня и нескольких шкивов.
Если обеспечить станок шкивами нескольких радиусов, появится возможность менять скорость вращения передней бабки. Благодаря тремя или более шкивам разного диаметра можно смело браться за обработку твердых пород древесины. Если запастись необходимым инструментом, то можно даже работать с мягкими сплавами.
https://youtube.com/watch?v=lPaTD8GiUE4
Лучшие токарные станки по дереву
Настольный токарный станок по древесине выполнит операции по обточке, шлифованию, выборке пазов и нанесению резьбы. Спецификой является использование ручных резцов и фасонных приспособлений. Для фиксации рабочего инструмента используется подручник, который устанавливают между передней и задней опорой
Команда проекта VyborExperta.ru предлагает обратить внимание на 4 модели, которые помогут обработать дерево с безупречным качеством. Оборудование отличается хорошим функционалом и надежными электродвигателями, удобным в работе форматом
Энкор Корвет-74
Стационарный токарный станок по дереву для домашней мастерской с мощным электродвигателем. При весе в 77 кг отличается хорошей устойчивостью, что положительно влияет на качество обработки деревянных заготовок. Асинхронный электромотор вращает шпиндель со скоростью от 500 до 2000 об/мин. Расстояние между центрами в 845 мм позволяет обрабатывать балясины и другие габаритные детали. При работе с компактными заготовками используется планшайба.
За плавную регулировку скорости вращения шпинделя отвечает вариатор. Снизить нагрузку на электродвигатель помогает ременная передача. В ассортименте производителя есть копировальное устройство, которое можно приобрести дополнительно для повышения производительности. Для обработки деталей диаметром более 300 мм, передняя бабка имеет поворотную конструкцию.
Достоинства:
- Регулируемый резцедержатель;
- Надежная защита от самопроизвольного пуска;
- Основание в стандартной комплектации;
- Двигатель рассчитан на интенсивную работу;
- Низкая цена.
Недостатки:
Недостаточная мощность мотора для заготовок более 300 мм в диаметре.
Einhell 1000/1
Разработка немецких инженеров привлекла небольшим весом, мощным двигателем и четырехступенчатой коробкой скоростей. Электромотор разгоняет шпиндель до 2600 об/мин. Двигатель рассчитан на интенсивную продолжительную работу, это позволяет использовать станок в небольших мастерских по производству столярных изделий. Двойная рама обеспечивает хорошую устойчивость оборудования.
Габариты станка подходят для заготовок, диаметром до 280 мм. Особенностью конструкции задней бабки является поворотный шпиндель, что упрощает фиксацию детали. Для работы с небольшими заготовками предусмотрена планшайба.
Достоинства:
- Низкая цена;
- Легко регулируется суппорт;
- Упор в комплекте;
- Низкий уровень шума;
- Максимальная длина заготовки 1 метр.
Недостатки:
Греется при интенсивной работе с сырым деревом.
Skrab 57000
Настольный станок с мощным электродвигателем, который раскручивает шпиндель со скоростью 5000 об/мин. Регулировка оборотов бесступенчатая, крутящий момент передается с помощью зубчатой ременной передачи. Оборудование можно использовать для обработки дерева и пластика. Есть возможность подключения фирменного гибкого вала.
Максимальная длина обрабатываемой заготовки 300 мм, диаметр – не более 40 мм. Это делает оборудование привлекательным для моделистов-конструкторов или ювелиров, производителей сувенирной продукции. К координатным столам станок крепится через резиновые опоры, которые снижают вибрацию. Направляющая имеет идеальную поверхность, изготавливается из сплава на основе алюминия, устойчивого к коррозии.
Достоинства:
- Защитный кожух из прочного пластика;
- Низкое энергопотребление;
- Обороты регулируются в автоматическом режиме;
- Рассчитан на интенсивную работу.
Недостатки:
Высокая цена для своего класса.
Record Power DML 305
Настольная модель с двигателем 370 Вт со ступенчатой регулировкой скорости шпинделя. Электромотор рассчитан на продолжительную работу под нагрузкой, а 6 скоростей позволяют решать задачи любой сложности. Это делает оборудование актуальным для профессиональных мастерских. Тяжелая чугунная станина отличается прочностью, обеспечивает хорошую устойчивость в паре с двумя массивными опорами.
Шпиндель задней бабки имеет фиксатор со шкалой деления. Это гарантирует точность настройки. Переключение скоростей выполняется с помощью эргономичных шкивов, доступ к которым очень удобный. Модель рассчитана на обработку деталей, длиной 393 мм, но есть возможность приобрести удлинитель станины для заготовок до 1 метра.
Достоинства:
- Качество сборки;
- Диаметр заготовок до 305 мм;
- Хорошая комплектация;
- Широкий выбор дополнительных опций;
- Стабильная работа под нагрузкой.
Недостатки:
- Завышенная цена;
- Нет функции поворота передней бабки.
Токарный станок JIB WL1218VDB
Станок WL1218VDB стал дальнейшим развитием модели WL1218B. Основные показатели изменения не протерпели. Главная особенность — электронный регулятор скорости. Его наличие позволяет изменять скорость, не выключая шпиндель. Это повышает качество и удобство работы. Для обеспечения широкого диапазона скоростей оставлена двухступенчатая клиноременная передача. Наряду с достоинствами, токарный агрегат имеет один скрытый недостаток. Применение электронного регулятора на низких скоростях приводит к падению допустимого усилия резания. В ступенчатом варианте низкая скорость компенсировалась повышенным моментом, за счет коэффициента передачи шкивов. Такая картина ориентирует WL1218VDB на чистовую обработку. Поэтому, несмотря на регулятор, положение станка в рейтинге остается невысоким.
Самодельные станки по дереву своими руками: видео и общие рекомендации
Вариантов деревообрабатывающих станков для домашней мастерской много. Есть простые и сложные конструкции. Чтобы правильно собрать любой агрегат, надо подготовить подробный чертеж и все материалы и инструменты для работы.
Удобный стол с «циркуляркой»
Выбирая себе станок для покупки или самодельной сборки, в первую очередь определитесь с целями его использования. Если вам необходимо ровно отрезать большое количество деталей, то сделайте небольшие отрезные станки для дома. Ниже приведена видеоинструкция по сборке:
Watch this video on YouTube
Шлифовальные станки нужны для обработки элементов. Агрегаты придают заготовкам конечный красивый вид и полностью удаляют заусенцы. В зависимости от выбранного типа оборудования, подготовьте чертеж и конструктивные элементы. Вот один из вариантов создания такого станка тома:
Watch this video on YouTube
Рейсмусовые агрегаты позволяют добиться идеально ровной поверхности и могут справляться с большим количеством заготовок. Основной элемент – вал с режущей кромкой
Именно на его создание обращайте особое внимание. А также не забывайте, что все станки должны иметь прочную опору, позволяющую работать на любых скоростях мотора
Ниже приведена видеоинструкция по созданию одного из таких агрегатов:
Watch this video on YouTube
Любой выбранный вариант для создания самодельного деревообрабатывающего станка будет дешевле, чем покупка готового оборудования на специализированном рынке. Причем собрать подходящую модель можно из подручных приспособлений, усовершенствовав их. Вот несколько фото интересных и полезных приспособлений для мастерской:
1 из 4
Многофункциональный станок для работы с древесиной
Ленточная пилорама своими руками
Небольшая пилорама во дворе
Интересная передвижная модель
Токарный станок по дереву Энкор 90740
Фото: market.yandex.ru
Токарный станок Энкор Корвет-74 90740 используется для проточки, шлифовки и полировки заготовок из дерева любой породы. Станок экономичен в плане электропотребления, эффективен. Плавная регулировка скоростей способствует тонкой настройке в зависимости от операции (черновая обработка, чистовая обработка, шлифовка). Массивная конструкция устойчиво стоит на четырех ножках, усиленных поперечными перекладинами.
Токарный станок по дереву Энкор 90740
Преимущества:
- Комплектуется мощным асинхронным двигателем
- Магнитный пускатель исключает самопроизвольный пуск станка после временного отключения электропитания
- Ременная передача предохраняет двигатель от перегрузок
- Плавная регулировка скорости вращения шпинделя с помощью вариатора
- Возможность установки копировального устройства
- Для обработки заготовок относительно большого диаметра и малой длины станок комплектуется планшайбой
- Передняя бабка поворачивается для обработки больших диаметров не над станиной
- Регулируемый резцедержатель
- В стандартную комплектацию входит основание
#Топ 10
Читайте нас первыми — добавьте сайт в любимые источники.
Разбираемся в устройстве токарного оборудования
Ещё до появления быстроходных электрических машин токарные станки по дереву уже были. Вращение можно было на шпиндель передать от шкива ремнями. Большое колесо вращали даже вручную. Токарный станок из дрели, с приводом от электрического мотора стал быстроходным, но принцип работы, изобретённый несколько веков тому назад, остался прежним. На массивной сварной раме с продуманным надёжным креплением установка может обрабатывать даже мягкий металл – медь, алюминий и подобные сплавы.
Для обработки дерева и пластика можно сделать простую конструкцию, которую легче припрятать в укромный уголок даже в квартире.
” alt=””>
https://youtube.com/watch?v=yqRfFWxvR-k
На схеме изображён самодельный токарный станок по дереву из дрели. На устойчивой платформе с осевым сквозным шлицом, выполненным любым удобным способом, устанавливается оснастка. Плита, закрепленная на подходящей конструкции, называется станиной. Это основа будущего станка. Размер станины зависит от длины заготовок, и места для размещения рабочих узлов:
- передней бабки или ведущего центра;
- задней бабки;
- суппорта или подручника.
Центр задней бабки и передней находятся на одной высоте над станиной и по оси. Точность установки важна и контролируется по отношению к шлицу на плоскости стола. Задняя бабка обязательно имеет одну степень свободы. Вставленная заготовка между центрами зажимается, и после этого задний узел фиксируется.
Подручником называют среднюю вставку, которая закрепляется под заготовкой. В неё слетают опилки, но основное назначение узла – подставка для опоры резака с рабочей стороны. Мастер подносит к вращающемуся стержню резак, опираясь на ребро ручника, который расположен почти вплотную к линии вращения. Упор должен иметь свободу перемещения перпендикулярно продольной оси, его убирают, когда устанавливается заготовка.
Подручник ещё и потому регулируется вертикально, он должен быть как можно ближе к обрабатываемой поверхности, чтобы токарный резец упирался в ребро. При большом рычаге трудно удержать инструмент и его может вырвать с серьёзными последствиями. При вытачивании конусных поверхностей подручник устанавливают пол углом, параллельно конусу.
Токарный станок из дрели с коллекторным двигателем не совсем удачная конструкция. Без постоянной нагрузки мотор набирает скорость, идёт «вразнос». Поэтому предусмотрен электронный блок для поддерживания постоянной скорости вращения. Если такого устройства нет, в целях безопасности устанавливается редуктор.
В конструкции любого токарного станка можно выделить несколько основных узлов, которые также будут составлять основу и нашего самодельного домашнего оборудования.
Чертежи основных узлов самодельного токарного станка из дрели (нажмите, чтобы увеличить)
Станина
Передняя бабка
Данный элемент токарного оборудования отвечает за фиксацию и вращение обрабатываемой заготовки, которая закрепляется в патроне, установленном в шпиндельный узел. На небольших токарных агрегатах, в том числе и самодельных, передняя бабка может передвигаться по направляющим станины. Это требуется для того, чтобы выполнить центровку и настроить взаиморасположение конструктивных элементов устройства.
Задняя бабка
Суппорт
На мини-станках, в том числе и на агрегатах, сделанных своими руками на основе дрели, роль данного узла выполняет подручник, который должен иметь возможность перемещаться по направляющим станины и надежно фиксироваться в рабочем положении. Подручник на небольших устройствах выполняет роль упора для резцов, а сам режущий инструмент прижимается к опорной поверхности и удерживается на ней вручную.
На любом токарном станке его передняя и задняя бабки имеют одну степень свободы и могут перемещаться только вдоль оси вращения, а суппорт (или подручник) может двигаться и в продольном, и в поперечном направлениях. Возможность перемещения подручника в поперечном направлении важна еще и для того, чтобы минимизировать плечо рычага, создаваемого резцом.
Что лучше: сделать самому или купить готовый?
Токарный станок можно приобрести готовый или создать своими руками. В первом случае исключены любые ошибки. Все функциональные или технические возможности будут проверены на производстве, неполадки устранят до момента попадания агрегата в продажу. Самодельный станок позволит адаптировать его к особенностям работы мастера, включить необходимые функции или убрать элементы, которые не будут задействованы в процессе производства.
Габариты легко подогнать под имеющееся помещение для цеха или мастерской, но в случае самостоятельного изготовления требуется наличие определенных знаний и умений. Все этапы производства должны соответствовать чертежам. Обычный или настольный станок потребует отладки от мастера, поэтому без навыков в подобной работе лучше не начинать создание агрегата.
Рейтинг токарных станков
В ассортименте производителей универсальные модели, специализированные станки по дереву или металлу. Наши эксперты выполнили тестирование, сравнили полученные экспериментальным путем характеристики с заявленными в документации параметрами. При составлении рейтинга учитывались мнения пользователей, профессиональных токарей
Особое внимание уделялось следующим характеристикам:
- Мощность двигателя – укомплектованные трехфазными электромоторами станки способны работать с габаритными заготовками из металла. Двигатели, запитанные от сети 220 В, менее мощные, имеют плавную подачу, что ограничивает круг решаемых задач;
- Вес – тяжелое оборудование обладает максимальной устойчивостью, но предназначено для стационарного применения. Легкие модели можно перемещать, а для работы использовать верстак. У такой техники пониженная точность;
- Частота вращения шпинделя – чем выше скорость, тем лучше мастер справляется с обработкой металла;
- Максимальный диаметр заготовок – допустимые значения влияют на сферу применения;
- Управление – производители выпускают продукцию с механическим и автоматическим управлением.
Не все протестированное оборудование удовлетворило требования экспертов. Сильный люфт, деформированная станина, низкий уровень безопасности – такие станки исключались нашей командой из рейтинга.
Лучшие сверлильные станки
Токарный станок по дереву JET JWL-1015
Фото: market.yandex.ru
Токарный станок JET JWL-1015 применяется для обтачивания небольших деревянных заготовок – элементов выдвижных ящиков, украшений, посуды. Небольшие габариты станка позволяют размещать его на верстаке длиной около 1 метра. Благодаря подвижной задней бабке оператор имеет возможность работать с заготовками разной длины. Усиленные подшипники шпинделя отличаются высокой износоустойчивостью, что увеличивает общий срок службы станка. Для перехода с одной скорости на другую оператор переставляет поликлиновый ремень в одно из 6 возможных положений – данная операция не требует специального инструмента и не отнимает много времени.
Токарный станок по дереву JET JWL-1015
Преимущества:
- Ход пиноли задней бабки 50 мм
- 24 позиции делительного приспособления
- Опция – удлинение станины до 533 мм
- Диаметр вращения над опорой 185 мм
- Выходная мощность 370 Вт
- Массивная чугунная станина
- Эксцентриковая фиксация подручника и задней бабки
Токарно-винторезный станок Performax PWL-1440L (909001M)
Фото: market.yandex.ru
В рейтинг токарных станков по дереву для дома по надежности мы включили бытовой токарный станок JET Performax PWL-1440L 909001M. Это оборудование представляет собой модель бытового класса для обточки деревянных заготовок габаритами до 350х1000 мм: балясин, мебельных ножек, стоек и опор. Модель применяется в домашних мастерских. 4 пары шкивов позволяют выставлять наиболее подходящий режим вращения планшайбы – 800 об/мин, 1180 об/мин, 1700 об/мин или 2500 об/мин. Потребляемая мощность составляет 350 Вт. Задняя бабка выполнена из чугуна, ход ее пиноли равняется 25 мм. Материал станины – сталь. В основании станка предусматриваются отверстия для жесткой фиксации на верстаке.
Токарно-винторезный станок Performax PWL-1440L (909001M)
Преимущества:
- 4-скоростная ременная передача
- Фиксация подручника и задней бабки вращающимися рукоятками
- Легкая станина из стальных профилей
- Шпиндель имеет резьбу для установки поводкового центра и планшайбы, которые входят в комплект поставки
- Двигатель асинхронный без щеток, не требует обслуживания и рассчитан на продолжительный срок службы
- Задняя бабка выполнена литой из чугуна, фиксируется на станине резьбовым зажимом и имеет подвижную пиноль, укомплектованную вращающимся на подшипнике центром
Как выбрать токарный станок
Прежде чем делать покупку, необходимо определиться, какой нужен токарный станок для мастерской – по дереву или по металлу. Каждый вид имеет свои конструктивные особенности: разработчики учитывают специфику работы с относительно мягким деревом и твердыми материалами. Выбирать оборудование необходимо с учетом назначения и других особенностей
Обязательно уделяется внимание мощности электродвигателя, типу станины, размерам и весу понравившейся модели. Правильный выбор поможет решать в домашней мастерской или на производстве самые сложные задачи
Назначение
Перед изучением характеристик токарного станка, определяются с его назначением. Оборудование для работы с металлом отличается от моделей, предназначенных для обработки дерева. Наличие суппорта с резцедержателем помогает эффективно использовать резцы, с помощью которых аккуратно снимаются тонкие слои со стальных заготовок. В деревообрабатывающем оборудовании суппорт заменен на подручник. Металлообрабатывающая техника более универсальная – с ее помощью можно выполнять операции с деревянными заготовками, деталями из пластика.
Размеры и вес
Станок должен без проблем занимать отведенное место в мастерской. Размеры станины определяются решаемыми задачами. При работе с металлом длина заготовок не большая, а при обработке дерева – может достигать 1 метра. Производители деревообрабатывающих комплексов выпускают удлинители для станины, которые помогают при производстве балясин и других габаритных изделий
При выборе необходимо уделить внимание и высоте расположения центров – от этой характеристики зависит максимальный диаметр обрабатываемой детали
Чем больше вес – тем меньше вибраций. Тяжелая станина и массивные балки делают оборудование устойчивым. Если станок планирует перемещать, перевозить, то лучше купить более легкую модель, вес которой не будет превышать 30-80 кг.
Мощность двигателя
Характеристика привода, которая имеет важное значение при обработке деталей с большим диаметром. При работе с небольшими по размерам заготовками можно выбрать модель с электромотором небольшой мощности
Это позволить экономить на электроэнергии. Другим способом снизить расходы является покупка электрооборудования с регулировкой числа оборотов. Для домашней мастерской достаточно техники, с электродвигателем 250-400 Вт. На небольшое производственное предприятие можно выбрать модель с мотором 500-700 Вт. Более мощное оборудование может потребовать подключение к трехфазной электросети.
Тип станины
Производятся модели с прямой и наклонной станиной. Прямая – самый распространенный тип станины. Используются на станках, предназначенных для обработки деталей большого диаметра и длины. Прямая станина простая в обслуживании, имеет длительный срок эксплуатации, позволяет выпускать модели с разной высотой центров.
Преимущество наклонной станины – высокая скорость отвода стружки из зоны обработки деталей. Это конструктивное решение помогает увеличить жесткость производственного комплекса, сделать скорости перемещения и вращения заготовок более высокими. Оборудование с наклонными станинами актуально для крупносерийного производства деталей.
При выборе станины предпочтение стоит отдать конструкции из чугуна. Она обладает высокой прочностью, устойчивостью к долговременным нагрузкам. К вертикальным стойкам станина может фиксироваться сваркой или болтами. Соединения этого типа надежны, но за болтами придется постоянно следить.
Другие особенности
Возможность выбора скорости вращения помогает оптимизировать токарные работы, улучшить качество выпускаемой продукции. Чем больше передач – тем шире диапазон решаемых задач. Не будет лишним наличие функции реверса. Минимальный шаг лимба помогает выполнить более точную настройку.
Большинство представленных станков имеет механическое управление, но можно выбрать модель с цифровой индикацией скорости, автоматической продольной и поперечной подачей заготовок. Эти особенности помогают увеличить производительность труда и улучшить качество обработки.
