Самодельный бумбокс

Сборка радиоприемника

Как сделать сабвуфер своими руками в машину: чертежи, фото, видео 1. В качестве блока питания применил малогабаритный китайский импульсный блок питания, но подойдет любой блок питания с выходом на 12 вольт и нагрузкой от 1,5-2 Ампера. Блок питания разместил на пластиковой панели закрепленной на стенке ящика. Провода питания автомагнитолы зачищены и подключены к клеммам блока питания.

2. Установил динамик и панель для защитной сетки.

Блок питания Маркировка блока Динамик снаружи Динамик изнутри

2. Антенну решил сделать встроенной. Для опытов была собрана рамка из подручных материалов. Размер диагонали рамки 200мм, на рамку намотал 16 витков провода в эмалевой изляции. Подключив рамку к приемнику и принял радиостанцию «Маяк» на средних волнах на частоте 549кГц. В дальнейшем рамка была доработана и изготовлена из CD диска со снятым зеркальным слоем. Хочу отметить, что испытывалось несколько старых автомагнитол, аппарат фирмы Pioneer DEH-3700MP напрочь отказался работать на СВ с рамкой и просил кусок провода длиной 1-1,5 метра.

3. Рамку закрепил на боковой стенке ящика радиоприемника.

4. Автомагнитолу закрепил в ящике при помощи скобы сделанной из четырех звеньев монтажной ленты. С одного конца скоба крепится гайкой к магнитоле, а с другого скоба крепится винтом к нижней крышке ящика.

Каркас рамки Рамка CD рамка Скоба крепления

4. Присоединил кабели питания автомагнитолы к соответствующим клеммам блока питания. Подключил динамик к одному из фронтальных каналов. Подал питание на приемник. Автомагнитола отреагировала на кнопку включения и заработала.

Узлы приемника Антенна — рамка Самодельный радиоприемник

Собрав ящик и установив всего четыре сборки — блок питания, автомагнитола, антенна и динамик удалось своими руками собрать самодельный стационарный радиоприемник с возможностью прослушивания MP3 дисков. В ночное время приемник на встроенную антенну принимал и зарубежные радиостанции. Завезенный ближе к цивилизации приемник четко принимал все радиостанции на встроенную антенну.

Еще материал на тему радиоприема:

1. Радиоприемник с низковольтным питанием

2. Последняя жизнь магнитолы

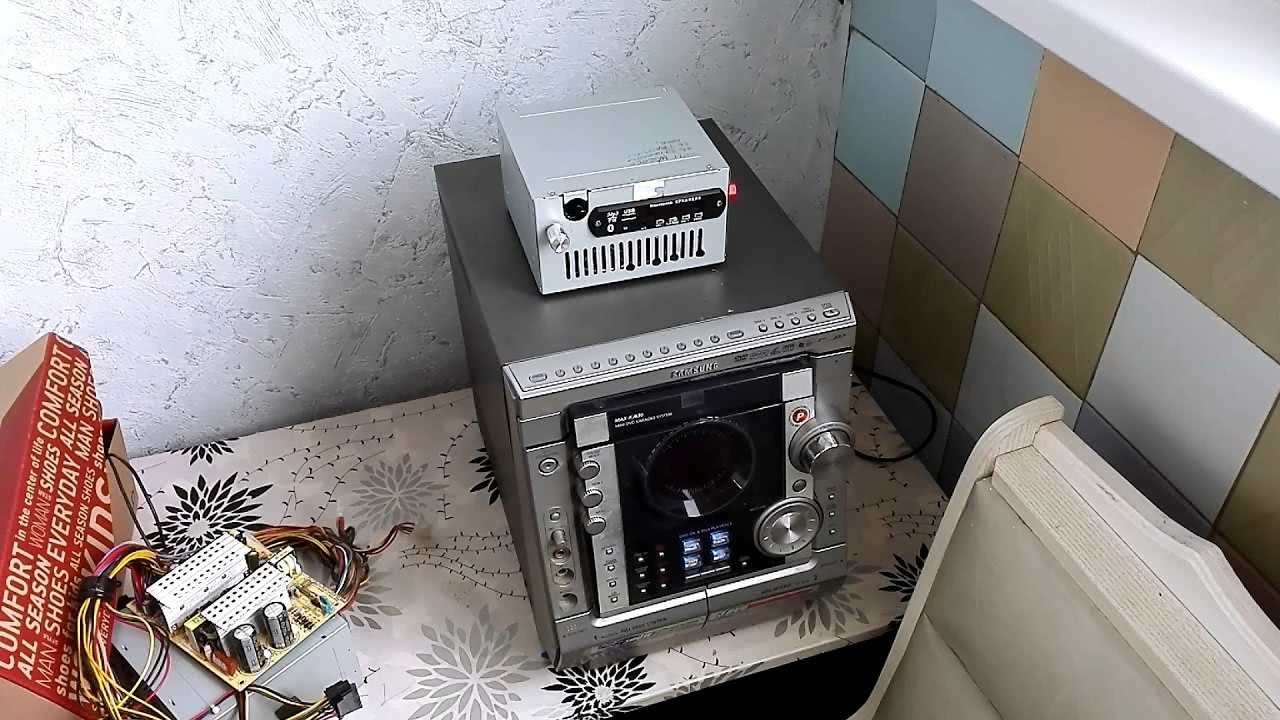

Блок питания самодельного музыкального центра

Напряжение питания компьютерного блока питания идеально подходит для проектируемых современных устройств, +5 и +12 В. От первой лини питается микросистема, от второй – заряжается аккумулятор (потребуется докупить). В отсутствие сети музыкальный центр работает автономно. Чтобы обеспечить положенные 5 В и не перегревать микросхему, на сайте sinava.ru представлена готовая схема преобразователя постоянного напряжения 12-5 В.

Микросхема LM7805

На рисунке видно, что микросхема LM7805 преобразует напряжение в нужный формат. Конденсаторы впаяны для фильтрации гармоник. Электролитические имеют пробивное напряжение 25 В, прочие (с прямыми обкладками на схеме) – 50 В. Не забывайте правильной полярностью ставить элементы. На схеме для удобства положительные электроды электролитических конденсаторов обозначены плюсиками. И лучше не включать микросхему на повышенном напряжении, чтобы не перегрелась.

Прочее интересное: на Ютуб предлагают сделать раздельные тумблеры питания в музыкальном центре для усилителя низкой частоты и встраиваемой микросистемы, провести разъем jack к усиливающему каскаду. В результате становится возможным использовать ящик в виде усилителя для электрогитары. Какие внутрь добавить микросхемы для эффектов, думайте сами. Не запрещается одновременно использовать вход aux. Это дает шанс подыгрывать любимым артистам либо петь на караоке. Сопровождение, понятное дело, уже должно присутствовать на флэш носителе.

Учтите, что при работе усилитель низкой частоты сильно греется. Хостовая микросхема должна располагаться на значительных размеров радиаторе из алюминия или другого металла, хорошо проводящего тепло (медь). По схожему признаку нужный элемент возможно вычленить из конструкции заводского старенького музыкального центра: ищете самый тяжело нагруженный (с массивным радиатором) ключ, скорее всего, самый нужный.

Остается понять, какое напряжение питания использовалось в старой аппаратуре, чтобы состыковать все воедино. Нужно просчитать входные и выходные напряжения:

1. Полагаем, что профессионалы проектировали устройства, исходя из общепринятых норм, чтобы собирать по кубикам сложные системы.
2. В случае переусиления это слышно по формируемым меандром звуковым искажениям. Любая музыка в подобном исполнении напоминает трэш-метал, срезанные верхушки при выходе транзисторов из линейного режима сложно не заметить на слух.
3. Элементная база современности поддерживает широкие диапазоны сигналов.

Кстати, из советского переносного магнитофона возьмите блок питания (если компьютерный не устраивает). Не факт, что там найдутся указанные напряжения, но схему преобразования 12-5 В мы уже привели (найдете и прочие по аналогии). Полагаем, что возможно раздобыть нечто подобное для каждого случая. Сделайте это, компьютерный блок питания не отличается легким весом, следовательно, таскать железо удовольствия мало. Рассчитан блок ПК на потребляемую мощность выше 350 Вт, которая просто по определению не пригодится в самодельном музыкальном центре.

FM-модулятор

Особенности

Бумбокс – небольшая, но мощная музыкальная колонка, которая имеет отдельный источник питания. Для его создания требуется следующее.

• Доска толщиной 18 мм.
• Фанера 5 мм (внешняя фронтальная панель).
• Фанера 12 мм (задняя панель).
• Фоновая труба 42 мм.
• Плексиглас.
• Фиксаторы (саморезы, конфирматы для мебели).
• Столярный клей и клей суперцемент.
• Припой.
• Краска в баллоне.
• Хомуты.
• Аккумулятор на 12 вольт, 7.3 A/ч (его можно взять от источника питания ноутбука).

Подзарядка 1 А/ч. Звук воспроизводится с автомагнитолы Pioneer MV 194 UB. Динамики имеют AV PB-64.2. Размеры 152 х 192 х 642 мм. Вес 6,5 кг. Можно взять динамики для высоких частот – 17 см, для низких частот 22 см

Следует обратить внимание на проводку, идущую от линейного выхода. Поставить лучше его экранированную проводку и отдалить блок питания

Допустимо подумать об увеличении объема самой емкости (ящика). Некоторые мастера помещают в пространство вату или мешок, который набит поролоном, тогда звук может измениться в лучшую сторону.

Отверстия для динамиков вырезаются фрезером, кос при этом может быть до 46°.

Важно просчитать правильно размеры панелей, чтобы они совпадали, не возникало бы перекосов. При приклеивании панелей использовать рекомендуется струбцины, задняя крышка монтируется в конце, после того как будет установлена вся проводка

Фанерный корпус перед покраской обрабатывается универсальной бактерицидной грунтовкой

При приклеивании панелей использовать рекомендуется струбцины, задняя крышка монтируется в конце, после того как будет установлена вся проводка. Фанерный корпус перед покраской обрабатывается универсальной бактерицидной грунтовкой.

Усилитель из музыкального центра: пошаговая инструкция

Усилитель можно сделать своими руками. Подключение осуществляется достаточно просто, и никаких дополнительных приспособлений кроме кабеля-переходника не нужно. Делаем следующее:

1. Осматриваем устройство. Ищем разъемы (обычно они расположены на задней панели). Нам нужен порт, к которому можно было бы подключить шнур тюльпан. У него такое название, поскольку присутствует разветвление на три цвета: желтый, красный и белый.
2. Чтобы правильно выбрать тюльпан, необходимо объяснить продавцу для чего он будет использован. Возможно, продавец спросит у вас об устройстве, к которому будет подключен усилитель.
3. После обнаружения необходимых разъемов вставляем штекеры в соответствующие порты. Для определения просто соотносим цвета.
4. Вторую сторону кабеля подключаем к устройству.
5. Подключение завершено, но потребуется настройка аппарата. Она не зависит от модели или типа музыкального центра. Последний просто нужно перевести в режим
6. Можно включать мелодию.

Аналогичным способом можно подключить его к любому современному проигрывателю, например, к компьютеру, планшету или телефону. Используем тот же кабель тюльпан для соединения устройства и компьютера. А еще этот способ может быть использован для подключения усилителя к музыкальному центру.

Осуществить подключение музыкального проигрывателя к любым другим устройствам очень просто. Не нужны никакие другие приборы или приспособления. Достаточно подключать кабель тюльпан к обоим приборам и осуществить настройку.

Шаг 4: Продумываем схему подключений

Прежде, чем вы начнете подключать подключать компоненты, вы должны продумать схему расположения этих компонентов. Я решил расположить кроссоверы рядом с выходами динамиков на усилителе. Фотографий остальных плат я не сделал.

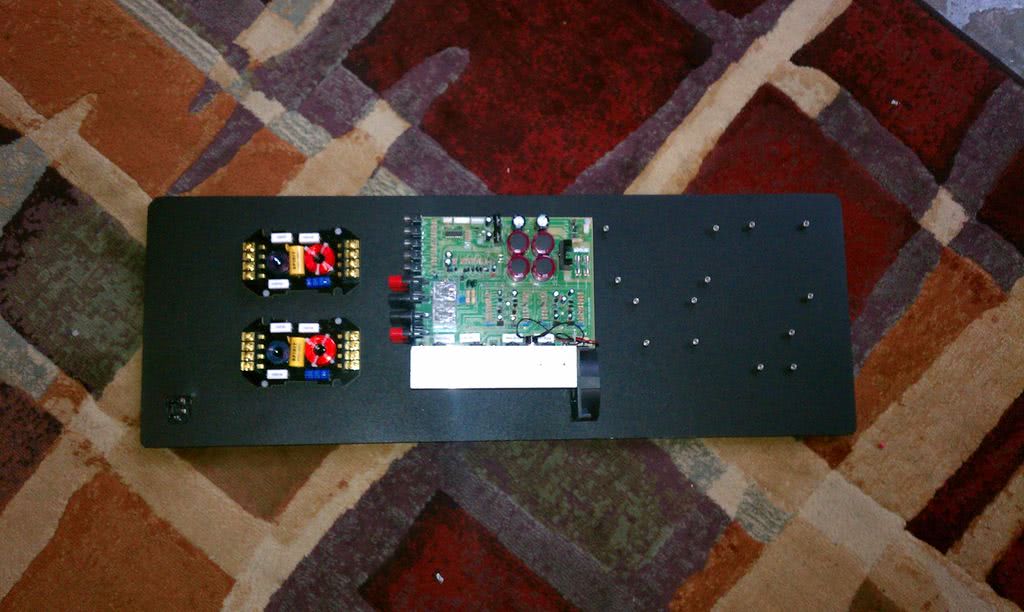

Расположение деталей на плексигласе зависит от ваших предпочтений. Я нашёл середину, и затем расположил все детали на расстоянии 4 см друг от друга. Дополнительные переключатели нужны для переключения выводов, которые я расположил в первом ряду. Для отверстий в плексигласе я использовал сначала пилотное сверло, затем ступенчатое для расширения отверстия.

Для питания я решил установить разъем «джек», так как вырезать квадратное отверстие под usb мне показалось муторным. Чтобы соединить джек с проводом от usb просто отрежьте штекер, снимите с провода изоляцию, пока не увидите 4 проводочка. К центру джека присоедините красный проводок, а черный – к гильзе.

Присоединить разъем джек 3,5 мм тоже достаточно просто. Возьмите любой rca jack-кабель и отрежьте штекер. Разделите конец на две части и снимите с них оплетку. С каждой стороны у вас должны остаться проводник и земля. Скрутите два провода земли вместе и припаяйте к центральной гильзе/корпусу. Обычной к левому разъему уходит белый провод, а к правому – красный.

Устройство и ремонт беспроводной колонки

Как-то раз на ремонт мне принесли беспроводную Bluetooth-колонку. Свиду она имела достойный вид. На коробке было написано JBL Charge 3. Погуглил. От это да! Колонка за 8 тыщ. Классно. Но, как начал с ней разбираться, то сразу же появилось сомнение в том, что это действительно JBL Charge 3.

Снял защитный кожух и стал удивляться тому, как дёшево сделано сиё творение. Сравнил с оригиналом по картинкам и понял, что на руках у меня дешёвая китайская подделка, реплика, копия.

Сравнивать с оригиналом это творение нет смысла, разница колоссальная. Многие хотят купить блютуз-колонку JBL Charge 3 на Алиэкспресс дешевле и попадают на копию, реплику. Например, такую можно приобрести здесь. Стоит около 3000 руб. Судя по всему, мне в ремонт попала именно такая копия.

Ну, а оригинальная же беспроводная колонка JBL Charge 3 продаётся на Али в магазине TMall. Её цена мало чем отличается от той, по которой сбывают колонку крупные сетевые магазины. Так что, если хотите купить оригинал, то не гонитесь за низкой ценой, оригинал стоит 7-8 тыс. руб.

Для начала хочу сказать, что одной из самых ходовых поломок подобных аппаратов является сломанный разъём microUSB. Именно с такой поломкой в первый раз мне эту беспроводную колонку и принесли. Но, спустя несколько месяцев, её подключили к зарядке плохим USB-шнурком, после чего он закоротил, задымил и после этого колонка перестала включаться.

Для начала взглянем, из какой «комплектухи» собрана наша подделка поделка. Разбирается блютуз-колонка легко. Сначала снимается декоративно-защитный кожух.

Далее нужно отклеить резиновую подкладку в нижней части подставки и под ней выкрутить четыре шурупа. После этого выкручиваем восемь шурупов, которые скрепляют две половинки корпуса.

Вся основная электроника смонтирована на небольшой плате, которая подключается к кнопочной панели, динамикам, а также источнику питания – литиевому аккумулятору формата 18650.

На основной плате всего несколько микросхем. Микросхема AC1720AP11057-5A8 – это мозги устройства (микроконтроллер), в который встроен Bluetooth-модуль. На печатной плате в виде ломаной линии, напоминающий меандр, выполнена антенна.

Если вдруг случилось так, что вышел из строя именно микроконтроллер, то плату можно частично или полностью заменить модулем на основе микросхем AC17xxAP, которых на Али продаётся огромное множество. Вот ссылка. Надо отметить, что все они имеют различную маркировку, например, AC1721AP10242-5A8, AC1716AP10234-5A8, AC1716AP10238-5A8. Как я понял, микросхемы отличаются лишь поддержкой разных версий Bluetooth (V2.1, V4.0, V4.1, V4.2).

Кроме них можно найти модули на базе микросхемы CSR8635, которая является специализированным Bluetooth-чипом. Она имеет богатый, но отличный от микросхем AC17xxAP, функционал. Брать модуль на этой микросхеме есть смысл, если вы слушаете музыку только со смартфона и не используете флеш-карту.

Стереоусилитель сделан на базе двух одноканальных микросхем MIX2052, которые работают в экономичном D-классе. Максимальная выходная мощность 3,9W на 4-ёх омной нагрузке (4Ω динамик) при питании в 5,5V. Номинальная же мощность (при искажениях THD+N в 1% на частоте 1кГц) составляет 2,6W, при подключении 4-омного динамика и 5V питании.

В корпусе SOT-23/6 судя по всему выполнен DC/DC-преобразователь. К сожалению, по маркировке S35BCA мне не удалось опознать эту микросхему.

На обратной стороне платы установлены SMD-светодиоды индикации, микрофон, разъёмы AUX IN и USB/microUSB, а также слот для карт памяти MMC. Кстати, в оригинальной колонке JBL Charge 3 нет слота под карты памяти, как и во всей линейке беспроводных колонок JBL.

Некоторые также считают, что USB-разъём служит для подключения USB-флешек (с записанной музыкой) и расстраиваются тому, что треки с флешки не проигрываются. На самом же деле разъём служит для зарядки смартфона или других устройств, так как оригинальная колонка является ещё и powerbank’ом.

Благодаря кнопке за разъёмом AUX IN контроллер определяет, что к колонке подключено внешнее устройство, например, MP3-плеер.

В качестве источника питания служит литиевый аккумулятор 18650 с платой контроллера заряда/разряда.

Контроллер заряда/разряда выполнен на довольно ходовой микросхеме DW01 и сборке мосфетов S8205A в корпусе SOT-23/6.

Как сделать усилитель звука из магнитолы

Многие автолюбители используют усилитель низкой частоты от автомобильной магнитолы для подключения к нему внешних источников звука. Это может быть телефон, смартфон или планшет. Подключение этих устройств может быть реализовано несколькими способами. Самый простой вариант это использование кассетного адаптера.

Это устройство представляет собой стандартную кассету, внутри которой находится несколько пластиковых шестерёнок для имитации работы лентопротяжного механизма и магнитная головка. К выводам головки припаян провод, заканчивающийся разъёмом Mini jack 3,5 мм. Этот разъём вставляется в гнездо AUX OUT любого внешнего устройства. Сигнал звуковой частоты с источника поступает на магнитную головку адаптера, которая выполняет функцию передатчика. Звуковой сигнал поступает на головку адаптера, при этом вокруг неё образуется переменное магнитное поле, которое воспринимается магнитной головкой автомагнитолы. Далее сигнал усиливается и поступает на акустическую систему автомобиля.

Данная конструкция обладает следующими достоинствами:

• низкая цена;
• не требуется источник питания;
• может быть подключена к любому устройству;
• хорошее качество звука.

Основным достоинством данного устройства является то, что автомагнитолу не нужно вскрывать и паять дополнительные провода. Использовать кассетный адаптер может практически любой автовладелец. Недостатком является необходимость включать магнитолу в режим воспроизведения, при этом слышен звук от работающего лентопротяжного механизма и шестерёнок адаптера. Чтобы избавиться от этого, достаточно отпаять один из проводов питания электродвигателя, так как в этой конструкции он не нужен. Кассетный адаптер можно использовать с любыми автомобильными магнитолами.

Если узел кассетоприёмника сломан, то сделать усилитель звука из автомагнитолы можно другими способами. На старых типах автомагнитол отсутствует дополнительный вход AUX-in, но если он имеется, то его можно использовать для подключения внешних источников звука. Для этого нужно приобрести Wireless Bluetooth Music Receiver. Это небольшая пластмассовая коробочка, на которую установлен штекер Mini jack 3,5 мм. Он вставляется во входное гнездо автомагнитолы. Это устройство позволяет через канал Bluetooth прослушивать музыку или радиотрансляцию с любого устройства. Таким каналом оборудованы все смартфоны и планшеты, а так же большинство моделей старых мобильных телефонов.

Переходник выпускается в двух вариантах:

• с питанием от прикуривателя;
• с встроенным аккумулятором.

Второй вариант предпочтительнее, так как от гнезда автомобильного прикуривателя обычно питается GPS навигатор, а если нужно установить видеорегистратор, то на прикуриватель придётся ставить разветвитель. В результате получится слишком большое количество проводов. Система со встроенным аккумулятором или литиевой батарейкой свободна от этих недостатков. Достаточно не забывать своевременно, менять источник питания.

Другой вариант заключается в использовании FM трансмиттера. Это устройство позволяет слушать музыку с внешних носителей, если автомагнитола оснащена FM тюнером. Трансмиттер является переходным звеном между картой памяти, на которой записаны любимые музыкальные произведения и усилителем звуковой частоты автомобильной магнитолы. Это устройство получает питание от прикуривателя автомобиля. На его передней панели имеется маленький дисплей, на котором высвечивается рабочая частота.

Трансмиттер имеет разъём USB для размещения флэш-карты и слот для установки карт памяти формата Micro SD. Некоторые модели комплектуются пультом дистанционного управления. Электронный блок трансмиттера преобразовывает информацию, записанную на карте памяти в аналоговый сигнал высокой частоты в FM диапазоне. Далее передающий блок транслирует сигнал на FM приёмник автомобильной магнитолы. Несущая частота трансмиттера должна находиться в стороне от частот передающих радиостанций, чтобы исключить влияние помех на сигнал.

Необходимые материалы

Чтобы сделать бумбокс из автомагнитолы, которая отслужила свой срок, рекомендуется в первую очередь вынуть динамики. Для этого необходимы:

Потребуются инструменты:

• дрель;
• болгарка;
• отвертки (крестовые простые);
• ножницы, нож;
• кусачки;
• пассатижи;
• клей;
• саморезы, болты «3» мм.

Мощность каждого динамика может быть по 5 ватт каждый, иметь 4 Ом. Динамики фиксируются в новом корпусе, который может быть сделан из картонной коробки. Допустимо сделать емкость из алюминиево-деревянного чемоданчика, в нем когда-то присутствовал набор из китайских модулей. Некоторые умельцы делают корпус из фанеры. Что необходимо, чтобы сделать бумбокс из старой магнитолы:

• динамики от 2 до 6 штук;
• коробка;
• усилитель;
• Li-pol зарядное устройство;
• переключатель;
• индикатор, показывающий уровень зарядки.

Вначале намечаются для динамиков точки. Сверлом «3» делаются отверстия. Устанавливаем динамики, используем болтики 3 мм. Ставим драйвера. В корпус прорезаются отверстия для крепления:

• индикатора;
• кнопок включения;
• регулятора громкости;
• звуковой джек, который подает аудиосигнал;
• разъем, он обеспечивает зарядку литиевого устройства.

Важно посмотреть, чтобы все детали плотно были закреплены, а щели в корпусе отсутствовали. Особенно внимательно рекомендуется отнестись к стыкам

Для заделки лишних отверстий хорошо использовать силикон, он надежно фиксирует и создает надежную герметичность емкости.

Теперь черед электронной начинки. Инсталлируем кнопку на тестере аккумулятора, он будет светиться во время работы. На выключателе монтируется еще один резистор (1 кОм), тогда сможет работать подсветка, которая будет хорошо видна. Из платы впаивается для джека разъем, переключаем провода на джек будущего бумбокса.

Усилитель подключается к зарядному устройству 12 вольт. Вентилятор припаивается непосредственно к разъему усилителя. Потенциометр можно дополнительно удлинить, используя кабель. Все детали размещаются в емкости. Некоторые элементы можно закрепить скотчем или заклеить клеем.

Динамики собираем от 4 до 6 штук, каждый имеет по 4 Ом. Подключаем все аудиоблоки к одному двухканальному усилителю. Вариант первый: отключить динамики последовательно (минус первого динамика соединяем с «+» второго, после этого минус второго с плюсом третьего и т. п). Получится, в конце концов, сумм 24 Ом – это много, необходимо уменьшить параметры.

Если подключать параллельным образом, то резистор будет крайне небольшой, что не всегда соответствует нужным требованиям. Следовательно, надо комбинировать элементы. Суммарная мощность будет порядка 30 Ватт. Если подключено будет два канала, то мощность будет увеличена. Как видим, если мы собираем самодельный бумбокс из автомагнитолы, то сложностей возникнуть не должно, конструктивно это изделие несложное.

Выбор автомагнитолы

Так как по умолчанию для создания самодельной мы будем использовать валявшееся без дела устройство, то нам подойдет любая автомагнитола.Но эта «любая» должна всё-таки обладать минимальным набором функций:

• Как минимум двухканальный выход мощностью в 40 Вт каждый;
• Тюнер;
• Проигрыватель CD/DVD/MP3 дисков;
• USB – разъём для чтения информации с «флешок».

Помимо этого, следует обратить своё внимание на саму звуковую плату устройства. Некоторые магнитолы по чистоте и качеству звучания могут даже превосходить большую часть современных музыкальных центров. И хотя в силу того, что автомагнитола не имеет в своём «арсенале» больших и ёмкостных конденсаторов, за счёт чего и проигрывает в воспроизведении низких частот мощным стационарным акустическим системам, она однозначно на высоте в воспроизведении высокочастотного диапазона

Так же определённым преимуществом автомагнитолы является наличие в ней многоступенчатого раздельного по частотам эквалайзера, в то время, как большая часть стационарных музыкальных центров оснащаются лишь стандартными предварительными настройками

И хотя в силу того, что автомагнитола не имеет в своём «арсенале» больших и ёмкостных конденсаторов, за счёт чего и проигрывает в воспроизведении низких частот мощным стационарным акустическим системам, она однозначно на высоте в воспроизведении высокочастотного диапазона. Так же определённым преимуществом автомагнитолы является наличие в ней многоступенчатого раздельного по частотам эквалайзера, в то время, как большая часть стационарных музыкальных центров оснащаются лишь стандартными предварительными настройками.

Самодельный бумбокс (бумбокс своими руками)

Добрый день. Хочу поделиться идеей крутого бумбокса.Был у меня как то маленький бумбокс китайский. Стоял на кухне и в один прекрасный день он сгорел. В итоге появилась идея собрать собственный бумбокс своими руками.Пока составлял схему, чертил общий вид, думал сделаю простенький, вставлю пару динамиков и усилок с батарейками и все будет норм. Но не тут то было, захотелось чего то большего, добавил караоке, добавил батарею мощнее на 7 Ач, сделал автоматическую подзарядку, придумал внешний вид и т.д.В итоге получилось такая штука:

Итак что использовалось.

1. Была проработана и разработана схема бумбокса, автоматика2. Были начерчены размеры бумбокса в программе «компас»3. Пока чертил и разрабатывал будующий бум заказал на Алиэкспресс следующие компоненты.Вы же можете взять другие, использовать аналоги более дешевые.Их там куча.

-Головное устройство (модуль МП3):http://alipromo.com/redirect/cpa/o/oqxlqay5jy9zyxwauytepgt4alcbi2q8/

-Модуль реверберации (по русски плата караоке):http://alipromo.com/cashback/view/oqxlts3b09bvdecxw3jcx00r5xmunih5/

-Зарядник аккумулятора свинцово-кислотного 7Ач:http://alipromo.com/redirect/cpa/o/oqxlxsmmrdya67uv6ovha9vgwgtlog8j/

-Модуль заряда (для защиты и контроля заряда):http://alipromo.com/redirect/cpa/o/oqxlzzwiybkdts4d7dqpd3vwza3csnz0/

4. Динамики я взял от старых колонок. У меня стоят 6 Ом, 30Ватт, 15. Если у вас их нет, Авито решит все проблемы. Решетки так же нашел в гараже.5. Решетки спереди (закрывают фазоинвертор). Решетки заказал здесь:http://alipromo.com/cashback/view/oqxm9atsksd24bp5dxxc7nwqf94jsirf/

Кстати, если вы хотите добиться прям чтобы конкретно была басистость, то можно заказать такие штуки: http://alipromo.com/cashback/view/oqxmcq8fd1dyq48z4ugq0golpinr2jsj/и решетки тогда не нужны

6. Заказал вольтметр для контроля заряда и заряженности АКБ:http://alipromo.com/redirect/cpa/o/oqxmgf9pdjxj0p158xpmcv04lr8spxwb/

7. Купил в ближайшем магазине лампочки 220В и 12В

8. Крутилки (ручки) и антенну FM можно купить в радиомагазине. Там же покупаем любой предохранитель на ампер 6. и тюльпаны для пайки на монтажную плату. На задней стороне бума увидите. Так же необходимо реле 220В 6-10А (я взял Fibder)

9. Берем фанеру 1-2 см, инструмент подручный, карандаш и отмеряем все размеры

10. Собираем короб. Между соединением фанеры вставляем по каждым углам брусок 2,5х2,5см.Это чтобы жесткость была и не разошлась фанера. Там где вкручиваются саморезы, делаем предварительно ямку. Это для того чтобы утопить саморез а потом зашпаклевать его.

11. Затем все собираем, подгоняем комплектующие по отверстиям. Как все встает на месте, разбираем и шпаклюем шпаклевкой по дереву. Далее все зашкуриваем и идем в гараж на покраску.Сначала я хотел красным сделать. Купил баллончик с красным цветом, лак и грунт. Но баллончик с красной краской оказался бракованным (просто лился). У меня стоял еще баллончик с хромом (диски когда то красил). Взял вобщем его и покрасил им.Получился такой вот цвет как на готовом бумбоксе.

12. Когда все покрасили. Даем сохнуть(лучше пару-трое суток)13. Собираем. располагаем, соединяем, паяем и т.д. (все согласно схеме)14. Вырезаем из обложки папки панельку (чтобы смотрелось лучше) И приклееваем спереди. Смотрится как едино целое.

В итоге получилось такое чудо:

При испытании на полную громкость: не хрипит, не жужит, играет чисто и очень громко. Соседи прибегут 100%. Так же можно подключить саб. Звук вообще становится не хуже кинотеатра.Реально удивила работа динамиков.Подключил микрофон, не фонит, все четко, плата реверберации справляется на ура.Можно через тюльпаны подключить к ТВ и к колонкам домашнего кинотеатра.

Характеристики:— поддержка USB, MMC CARD— поддержка радио— поддержка блютуз 2.0— поддержка караоке— автоматическая зарядка АКБ— Аккумулятор 7А/ч — Работает до 2-х суток— Подключение сабвуфера— Внешнее подключение караоке к ТВ и наоборот.— Суммарная мощность ( с сабом) 150-200 Ватт— Регулировки (баса, эхо, задержка, громкость)

Как можно использовать нерабочие колонки

Колонки в нерабочем состоянии можно разобрать на «запчасти» и использовать компоненты в различных проектах. Процесс разборки продемонстрирован в видео ниже.

Подставка для бижутерии

Из решетки динамика можно изготовить отличную подставку для различных украшений, например, органайзер для сережек. Поместите сетку в багет или раму и повесьте ее на стене или разместите в другом месте. Поскольку решетка выполнена из металла, при желании ее можно выкрасить в любой цвет.

ПО ТЕМЕ: 10 повседневных вещей с ужасным дизайном, которые надо изобрести заново.

Деревянная мебель и полки

Из деревянного корпуса винтажных аналоговых колонок получаются отличные полки, тумбы или журнальные столики. Начинающим столярам проще всего будет изготовить полочку под книги. Для этого возьмите деревянный корпус, отшлифуйте, отполируйте его и прикрепите ножки для стола. Вот, в принципе, и все.

Тумба для книг или компакт-дисков

Данный проект потребует серьезных столярных навыков, зато получившийся результат, без сомнения, будет стоить затраченных усилий.

2 июля 2020 Метки: iFaq, Новости Apple, Популярные статьи.

Комментарии для сайтаCackle

Музыкальный центр на FM-модуляторе

Сегодня автомобилистам предлагают интересную фишку: прослушивание флэш-носителей через приемник машины. Используется брелок, куда подключается устройство памяти. Потом FM-модулятор работает, как рация. Излучает радиоволны, которые в состоянии поймать приемник автомобиля. Оба устройства настраиваются на произвольную частоту FM-диапазона, присутствующие слушатели (владельцы приемников) поблизости наслаждаются контентом с флэшки.

Изобретение основано на том, что мощность передачи мала. Однако достаточна, чтобы компоненты музыкального центра работали согласованно. FM-модулятор используют для создания автономных систем. Если собрать музыкальный центр, включив в состав приемник (любой старенький, советский), получится прослушивать флэшки на приличных динамиках, даже в автомобиле. Гаджет питается прикуривателем, аккумулятор подойдет в качестве источника, как и компьютерный блок питания.

Возможно сделать музыкальный центр самостоятельно, как указано, если уже куплен FM-модулятор. Усилитель нет надобности добавлять, в приемнике присутствует встроенный. Но для работы на большие колонки лишний каскад не помешает.

https://youtube.com/watch?v=YZWx-YGxPno

Не забывайте, что колонки разносятся с электронной начинкой не зря: радиоаппаратура не любит вибраций, в особенности, мощных низких частот. По указанной причине собрать электронные компоненты в одном ящике не лучшая идея. Идеально воткнуть в коробку пару динамиков от старенького магнитофона. Полагаем, что громкоговорители приспособлены уживаться с электроникой без взаимного вреда.

FM-модулятор можно достать за цену порядка 300 рублей. Если есть старенький приемник и сумеете собрать усилитель низких частот, непременно попробуйте. Подойдет любой Турист. Если на рабочем канале FM-модулятора появится станция, нужно просто перестроить его и приемник. Это не слишком удобно при постоянной смене зон вещания.

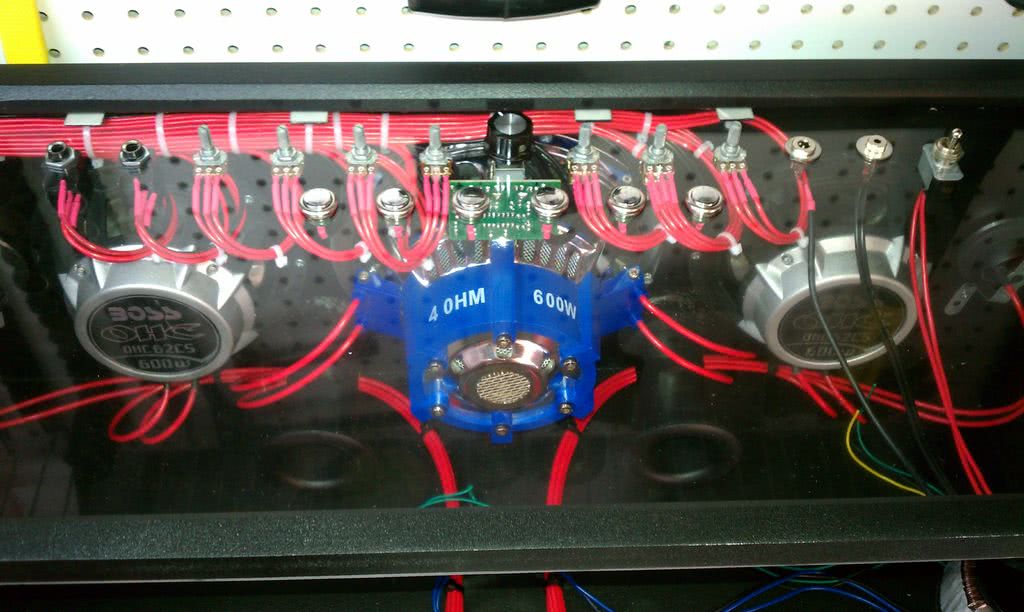

Шаг 5: Выводим провода на крышку

Чтобы подвести провода к крышке и к задней стенке, пронумеруйте их. Можно приобрести для этого специальные ярлычки. Я лично сначала закрепил все компоненты на крышке и затем, слева направо, пронумеровал подключения потенциометров: для первого – 1,2 и 3, для второго – 4, 5 и 6, и так далее. Обязательно запишите значения своих отметок. Будет ужасно забыть что есть что.

Для хомутов можно купить специальные клеящиеся крепления. Припаяйте провода к паечным площадкам лужением. Все соединения закройте термоусадочной трубкой. Здесь вам может понадобиться помощь. Все провода нужно припаять до того, как вы будете выводить их наверх к крышке.

Делайте проводку очень аккуратно, путаница из проводов выглядит просто отвратительно, хотя иногда от нее никуда не деться. Сделать аккуратную проводку можно с помощью хомутов.

После того, как вы соберете все подключенные провода в аккуратный пучок, проведите его вдоль угла к задней стенке короба.
