Элемент пельтье своими руками

Осушитель воздуха Пельтье своими руками из старого холодильника

Материалы:

  • кусок оргстекла, размером 500х600 мм;
  • герметик, к примеру, на основе силикона;
  • бытовой вентилятор, мощность которого составляет 100 Вт;
  • 10 штук саморезов;
  • шланг для слива жидкости;
  • 2 силиконовые прокладки;
  • 2 гайки;
  • втулка.

Дверца морозильной камеры снимается, так как она не потребуется при монтаже конструкции. Вентилятор врезается внутрь оргстекла таким образом, чтобы он обеспечивал поступление воздуха внутрь старой морозильной камеры. Для выполнения такой работы следует проделать в оргстекле отверстие требуемого диаметра, в котором фиксируется с помощью саморезов вентилятор. Стыка и отверстия для создания прочности та герметичности заделываются силиконовым клеем.

Снизу конструкции проделывается отверстие и вставляется шланг для слива отработанной жидкости. Отверстие в обязательном порядке уплотняется герметиком. Свободный конец трубки выводится в емкость, куда и будет стекать отработанная жидкость. На место дверцы устанавливается оргстекло с вмонтированным вентилятором. Данная конструкция, естественно, не будет иметь достойного эстетического внешнего вида, но свои функции будет выполнять безукоризненно. К примеру, данный осушитель своими руками способен снизить влажность в помещении на 8% за одни сутки, притом температура на входе – 14 градусов, а на выходе – 9 градусов.

Осушитель воздуха позволяет создать в помещении необходимые показатели влажности. Простые устройства создают благотворный микроклимат в комнате и не позволяют развиваться в ней плесени и грибкам.

https://www.youtube.com/watch?v=EKXWUSMpHaE

Видео. Термоэлектрический генератор

Эффект «Пельтье» позволяет создать небольшие генераторы и холодильники, работающие без подвижных частей. Повышение качества модулей и снижение энергопотребления мобильных устройств позволяет создать своими руками термоэлектрогенератор для зарядки аккумуляторов и снабжения небольшим количеством энергией различные устройства, где КПД не имеет особого значения.

Главная » Полезные советы » Самоделки » Как сделать термоэлектрический генератор своими руками

Каждого человека интересует вопрос: как сделать электричество бесплатным и автономным. Мы хотим вам заверить, все это сделать можно, но не таки просто. В этой статье вы узнаете, как сделать термоэлектрический генератор своими руками, такой прибор вы сможете использовать во время выездов на природу, когда катастрофически не хватает электричества для зарядки телефонов или включения небольших светильников. С помощью такого устройства вы сможете генерировать электрический ток с напряжением в 5 Вольт, этого напряжения хватит, чтобы зарядить мобильный или включить светодиодную лампу.

Как работает термоэлектрический генератор Пельтье

Данное устройство имеет сложный механизм работы, но его собирали уже несколько сотен раз, так что можете быть уверены, у вас все получится. Мы поговорим о том, какие запчасти нужны для сборки самодельного термоэлектрического генератора, так вы поймете, почему он работает. Устройство Пельтье состоит из последовательно соединенных термопар, находятся они между керамических пластин. Примерно вот так это все выглядит на картинке. Узнайте, как сделать маленький вентилятор от USB.

Когда через цепь проходит электрический ток образуется эффект Пельтье, одна сторона модуля нагревается, другая просто охлаждается. Соответственно, если одну сторону сильней нагреть может получить большую силу тока и напряжение.

Сейчас элементы Пальтье широко используются практически во всех системах охлаждения, чаще всего их можно встретить в холодильниках. Поэтому особой сложности с подбором материалов у вас возникнуть не должно. Чтобы сделать самодельный термоэлектрический генератор необходимо подготовить следующие материалы:

Пошаговая инструкция:

Чтобы сделать термоэлектрический модуль пельтье своими руками нужно проделать следующие шаги, на этом этапе проявите осторожность, уж слишком много проблем может возникнуть. Отличная статья по теме: делаем проектор для мобильного телефона

Вот еще один интересный способ:

Получаем термоэлектричество своими руками

Вот мы с вами и разобрали, как сделать термоэлектрический генератор своими руками, теперь давайте разберем основные способы получения электричества с такого устройства.

Теперь расскажем еще несколько слов о принципе работы такого устройства, чтобы он давал хорошее напряжения разница в температуре должна составлять 100 градусов. Если заметили, что охлаждающая сторона слишком нагрелась делайте все, чтобы ее остудить. Можно использовать воду или другие средства, которые вы видите о себе под рукой.

Похожая статья: Делаем самодельный двигатель из батарейки, проволоки и магнита.

Vse-elektrichestvo.ru

Принцип действия элемента Пельтье

В основе работы элементов Пельтье лежит контакт двух полупроводниковых материалов с разными уровнями энергии электронов в зоне проводимости. При протекании тока через контакт таких материалов электрон должен приобрести энергию, чтобы перейти в более высокоэнергетическую зону проводимости другого полупроводника. При поглощении этой энергии происходит охлаждение места контакта полупроводников. При протекании тока в обратном направлении происходит нагревание места контакта полупроводников, дополнительно к обычному тепловому эффекту.

При контакте металлов эффект Пельтье настолько мал, что незаметен на фоне омического нагрева и явлений теплопроводности. Поэтому при практическом применении используется контакт двух полупроводников.

Современный элемент Пельтье  представляет собой конструкцию из двух пластин-изоляторов (как правило керамических.). Между этими пластинами-изоляторами находится одна или более пар небольших полупроводниковых параллелепипедов — одного n-типа и одного p-типа в паре (обычно теллурида висмута Bi2Te3 и твёрдого раствора SiGe), которые попарно соединены при помощи металлических перемычек. Металлические перемычки одновременно служат термическими контактами и изолированы непроводящей плёнкой или керамической пластинкой.

Устройство модульного элемента ПельтеА — контакты для подключенияB — горячая поверхностьC — холодная сторонаD — медные проводникиE — полупроводник p-типаF — полупроводник n-типа

Пары параллелепипедов соединяются таким образом, что образуется последовательное соединение многих пар полупроводников с разным типом проводимости, так чтобы вверху были одни последовательности соединений (n-p), а снизу — противоположные (p-n). Электрический ток протекает последовательно через все параллелепипеды. В зависимости от направления тока верхние контакты охлаждаются, а нижние нагреваются… или наоборот. Таким образом электрический ток переносит тепло с одной стороны элемента Пельтье на противоположную и создаёт разность температур.

Соединение полупроводниковых элементов ПельтьеA- горячая сторона,  B — холодная сторона

Если охлаждать нагревающуюся сторону элемента Пельтье, например при помощи радиатора и вентилятора, то температура холодной стороны становится ещё ниже. В одноступенчатых элементах, в зависимости от типа элемента и величины тока, разность температур может достигать приблизительно 70 °C.

В батареях элементов Пельтье возможно достижение большей разницы температур, но мощность охлаждения будет ниже. Для стабилизации температуры лучше использовать импульсный источник питания, т.к. это позволит повысить эффективность системы. При этом желательно сглаживать пульсации тока – это увеличит эффективность работы Пельтье и, возможно, продлит срок его службы. Также, работа элемента Пельтье будет неэффективной, если пытаться стабилизировать температуру с использованием широтно-импульсной модуляции тока.

Маркировка элементов Пельтье

Маркировка элемента Пельтье разделена на три группы

  1. Обозначение элемента. Первые две буквы всегда «TE». После них идёт буква «C» (стандартный размер) или «S» — малый размер.Далее идёт цифра, указывающая сколько слоёв в элементе.
  2. Количество термопар в элементе.
  3. Величина номинального тока, в амперах.

Вот пример расшифровки маркировки элемента Пельтье

Пример расшифровки маркировки элемента Пельтье1- элемента Пельтье стандартного размера с 1 слоем элементов2 — содержит 127 термопар3 — номинальный ток 6 А

Иногда может быть четвёртая группа, указывающая на размеры модуля. Например, «40» указывает что элемент имеет размер 40х40 мм.

Технические параметры элементов Пельтье

Главными параметрами у элементов Пельтье являются:

  • Qmax – производительность холода. Данный параметр рассчитывается из максимального тока и разности температур между противолежащими обкладками модуля Пельтье
  • DTmax – максимальный температурный перепад между сторонами элемента Пельтье в идеальных условиях
  • Imax – ток, при котором перепад температур достигает своего максимума
  • Umax — предельное напряжение, при котором перепад температур достигает своего максимума
  • Resistence (RES) – сопротивление внутренних элементов изделия
  • КПД (COP) — данный показатель у самых лучших модулей едва дотягивается до 50 %. Но чаще всего встречаются элементы КПД от 20% до 30%.

Достоинства ТЭГ

Достоинства термоэлектрогенераторов:

  • выработка электричества происходит по замкнутой одноступенчатой схеме без использования сложных передающих систем и применения движущих частей;
  • отсутствие рабочих жидкостей и газов;
  • отсутствие выбросов вредных веществ, бросового тепла и шумового загрязнения окружающей среды;
  • устройство длительного автономного функционирования;
  • использование отработанного тепла (вторичные источники теплоты) с целью экономии энергоресурсов
  • работа в любом положении объекта независимо от среды эксплуатации: космос, вода, земля;
  • выработка постоянного тока при малом напряжении;
  • невосприимчивость к короткому замыканию;
  • неограниченный срок хранения, 100 % готовность к работе.

Делаем бесплатное электричество — простой самодельный генератор

Кратко о принципе действия

Чтобы в дальнейшем Вы понимали, для чего нужны те или иные запчасти при сборке самодельного термоэлектрического генератора, сначала поговорим об устройстве элемента Пельтье и о том, как он работает. Данный модуль состоит из последовательно соединенных термопар, находящихся между керамических пластин, как показано на картинке ниже.

Когда через такую цепь проходит электрический ток, происходит так называемый эффект Пельтье — одна сторона модуля нагревается, а вторая – охлаждается. Для чего это нам нужно? Все очень просто, если действовать в обратном порядке: одну сторону пластины нагреть, а второю охладить, соответственно можно сгенерировать электроэнергию небольшого напряжения и силы тока. Надеемся, что на данном этапе все понятно, поэтому переходим к мастер-классам, которые наглядно покажут из чего и как сделать термоэлектрический генератор своими руками.

Мастер-класс по сборке

Итак, мы нашли в интернете очень подробную и в то же время простую инструкцию по сборке самодельного генератора электроэнергии на базе печи и элемента Пельтье. Для начала Вам необходимо подготовить следующие материалы:

  • Непосредственно сам элемент Пельтье с параметрами: максимальный ток 10 А, напряжение 15 Вольт, размеры 40*40*3,4 мм. Маркировка – TEC 1-12710.
  • Старый блок питания от компьютера (с него нужен только корпус).
  • Стабилизатор напряжения, со следующими техническими характеристиками: входное напряжение 1-5 Вольт, на выходе – 5 Вольт. В данной инструкции по сборке термоэлектрического генератора используется модуль с USB выходом, что упростит процесс подзарядки современного телефона либо планшета.
  • Радиатор. Можно взять от процессора сразу с куллером, как показано на фото.
  • Термопаста.

Подготовив все материалы можно переходить к изготовлению устройства своими руками. Итак, чтобы Вам было понятнее, как самому сделать генератор, предоставляем пошаговый мастер-класс с картинками и подробным объяснением:

Работает термоэлектрический генератор следующим образом: внутри печи засыпаете дрова, поджигаете их и ждете несколько минут, пока одна из сторон пластины не нагреется. Для подзарядки телефона нужно, чтобы разница между температурами разных сторон была около 100оС. Если охлаждающая часть (радиатор) будет нагреваться, его нужно остужать всеми возможными методами – аккуратно поливать водой, поставить на него кружку со льдом и т.д. А вот и видео, на котором наглядно показывается, как работает самодельный электрогенератор на дровах:

Также можно установить на холодную сторону вентилятор от компьютера, как показывается на втором варианте самодельного термоэлектрического генератора с элементом Пельтье:

В этом случае куллер будет затрачивать небольшую долю мощности генераторной установки, но в итоге система будет с более высоким КПД. Помимо телефонной зарядки модуль Пельтье можно использовать в качестве источника электроэнергии для светодиодов, что не менее полезный вариант применения генератора. Кстати, второй вариант самодельного термоэлектрического генератора с виду и по конструкции немного похож. Единственная модернизация, помимо системы охлаждения, это способность регулировать высоту так называемой горелки. Для этого автор элемента использует «тело» CD-ROMа (на одном из фото хорошо видно, как самому можно изготовить конструкцию).

Если сделать термоэлектрический генератор своими руками по такой методике, на выходе у Вас может быть до 8 Вольт напряжения, поэтому чтобы заряжать телефон, не забудьте подключить преобразователь, который на выходе оставит только 5 В.

Ну и последний вариант самодельного источника электроэнергии для дома может быть представлен такой схемой: элемент – два алюминиевых «кирпичика», медная труба (водяное охлаждение) и конфорка. Как результат – эффективный генератор, позволяющий сделать бесплатное электричество в домашних условиях!

Второй эксперимент с водой

Вот мы и предоставили три простых варианта самодельного аппарата, который можно собрать из подручных средств. Теперь Вы знаете как сделать термоэлектрический генератор своими руками, на чем основан принцип работы элемента Пельтье и для чего его можно использовать!

Будет интересным к прочтению:

Оригинальная идея — горячая вода, как источник тепла

Генерация электричества из огня

Второй эксперимент с водой

samelectrik.ru

Принцип действия модулей

На контакте разнородных проводников происходит выделение или поглощение тепла в зависимости от направления электрического тока. Поток электронов обладает потенциальной и кинетической энергией. Плотность тока в контактирующих проводниках одинакова, а плотности потоков энергии отличаются.

Если энергия, втекающая в контакт, больше энергии, вытекающей из него, это означает, что электроны тормозятся в месте перехода из одной области в другую и разогревают кристаллическую решётку (электрическое поле тормозит их движение). Когда направление тока меняется, происходит обратный процесс ускорения электронов, когда энергия у кристаллической решётки забирается и происходит её охлаждение (направления электрического поля и движения электронов совпадают).

Энергетическая разность зарядов на границе полупроводников самая высокая и в них эффект проявляется наиболее сильно.

Модуль «Пельтье»

Больше всего распространён термоэлектрический модуль (ТЭМ), представляющий собой полупроводники p-, и n-типов, соединённые между собой через медные проводники.

Схема принципа работы модуля

В одном элементе существует 4 перехода между металлом и полупроводниками. При замкнутой цепи поток электронов перемещается от отрицательного полюса АКБ к положительному, последовательно проходя через каждый переход.

Вблизи первого перехода медь – полупроводник p-типа происходит тепловыделение в полупроводниковой зоне, поскольку электроны переходят в состояние с меньшей энергией.

Вблизи следующей границы с металлом в полупроводнике происходит поглощение теплоты, в связи с «высасыванием» электронов из зоны р-проводимости под действием электрического поля.

На третьем переходе электроны попадают в полупроводник типа n, где они обладают большей энергией, чем в металле. При этом происходит поглощение энергии и охлаждение полупроводника около границы перехода.

Последний переход сопровождается обратным процессом тепловыделения в n-полупроводнике из-за перехода электронов в зону с меньшей энергией.

Поскольку нагревающиеся и охлаждающиеся переходы находятся в разных плоскостях, элемент «Пельтье» сверху будет охлаждаться, а снизу нагреваться.

На практике каждый элемент содержит большое количество нагревающихся и охлаждающихся переходов, что приводит к образованию ощутимого температурного перепада, позволяющего создать термоэлектрогенератор.

Как выглядит структура модуля

Элемент «Пельтье» содержит большое количество полупроводниковых параллелепипедов p-, и n-типов, последовательно соединённых между собой перемычками из металла – термоконтактов, другой стороной соприкасающихся с керамической пластиной.

В качестве полупроводников применяется теллурид висмута и германид кремния.

Достоинства и недостатки ТЭМ

К преимуществам термоэлектрического модуля (ТЭМ) относят:

  • малые размеры;
  • возможность работы, как охладителей, так и нагревателей;
  • обратимость процесса при смене полярности, позволяющая поддерживать точное значение температуры;
  • отсутствие подвижных элементов, которые обычно изнашиваются.

Недостатки модулей:

  • малый КПД (2-3%);
  • необходимость создания источника, обеспечивающего температурный перепад;
  • значительное потребление электроэнергии;
  • высокая стоимость.

Несмотря на недостатки, ТЭМ применяются там, где большие энергозатраты не имеют значения:

  • охлаждение чипов, деталей цифровых фотокамер, диодных лазеров, кварцевых генераторов, инфракрасных детекторов;
  • использование каскадов ТЭМ, позволяющих добиться низкой температуры;
  • создание компактных холодильников, например, для автомобилей;
  • термоэлектрогенератор для зарядки мобильных устройств.

Как оптимизировать работу холодильной машины на элементах Пельтье

На рисунках представлены графики величин, влияющих на КПД элементов Пельтье. Первое, что бросается в глаза – коэффициент термо-ЭДС стремится к нулю по мере роста концентрации носителей заряда. Это напоминает, что металлы не считаются лучшим материалом для создания термопар. Теплопроводность, напротив, возрастает. В термодинамике считается, что она слагается из двух компонентов:

  1. Теплопроводность кристаллической решётки.
  2. Теплопроводность электронная. Указанная составляющая по очевидным причинам зависит от концентрации свободных носителей заряда и обусловливает рост кривой на представленном графике. Теплопроводность кристаллической решётки остаётся практически постоянной.

Исследователей интересует произведение квадрата коэффициента термо-ЭДС на электропроводность. Упомянутая величина стоит в числителе выражения для холодильного коэффициента. Согласно данным, экстремум наблюдается при концентрации свободных носителей в районе 10 в 19 степени единиц на кубический сантиметр. Это на три порядка меньше, чем отмечается в чистых металлах, откуда прямо следует заключение, что идеальным материалом для элементов Пельтье станут полупроводники.

Доля второй компоненты уже сравнительно невелика в меньшую сторону по оси абсцисс, допускается брать и материалы из этого интервала. Электропроводность диэлектриков слишком мала, что объясняет невозможность их применения в данном контексте. Все это позволяет установить причину, почему выводы Альтенкирха не воспринимаются всерьёз.

Как сделать элемент Пельтье своими руками?

Сделать самодельный модуль в домашних условиях практически невозможно, тем более в этом нет смысла, учитывая их относительно невысокую стоимость (порядка $4-$10). Но можно собрать устройство, которое будет полезным в походе, например, термоэлектрический генератор.

Схема подключения самодельного термогенератора

Для стабилизации напряжения необходимо собрать простой преобразователь на микросхеме ИМС L6920.

Принципиальная схема преобразователя напряжения

На вход такого преобразователя подается напряжение в диапазоне 0,8-5,5 В, на выходе он будет выдавать стабильные 5 В, что вполне достаточно для подзарядки большинства мобильных устройств. Если используется обычный элемент Пельтье, необходимо ограничить рабочий диапазон температуры нагреваемой стороны 150 °С. Чтобы не утруждать себя отслеживанием, в качестве источника тепла лучше использовать котелок с кипящей водой. В этом случае элемент гарантировано не нагреется выше температуры 100 °С.

Принцип работы устройства

Элемент Пельтье функционирует благодаря взаимодействию одного токопроводящего материала с другим, отличным по энергетическому уровню электронов в проводящей области. Прохождение по такому каналу связи наделяет электрон большим энергетическим запасом, что после позволяет ему перейти в проводящую область с более высоким энергетическим уровнем. Поглощение этой энергии приводит к понижению температуры в точке соединения проводников. Когда же происходит обратное движение тока, контакт нагревает, что находит выражение в виде стандартного теплового эффекта.

При условии, что по одной стороне подключён теплоотвод, в момент эксплуатации радиаторной системы вторая сторона даёт сильное охлаждения (до десятков градусов ниже температурного уровня окружающей среды). Между величиной тока и степенью охлаждения наблюдается прямая зависимость. При смене полярности также меняются положениями стороны нагрева и охлаждения.

Когда элемент Пельтье взаимодействует с деталями, выполненными из металла, то оказываемый им эффект уменьшается во много раз, и температурный контраст становится мало заметен под действием разнообразных явлений связанных с теплопроводностью цепи. По этой причине практическое применение подразумевает использование сразу двух полупроводников.

Сочетать термопары можно в любых количествах в пределах сотни, что делает возможным создание элемента Пельтье любой холодильной мощности.

Физические процессы в элементе Пельтье

Чтобы разобраться в том, что происходит в данном устройстве, необходимо погрузиться в сложность физических законов и математических выкладок. Простому обывателю в этом разобраться будет сложно, поэтому объясним все по-простому.

Все действие происходит на уровне атомной решетки материала. Поэтому для удобства объяснения заменим его любым газом, который состоит из фононов (это его частицы). Итак, температура газа зависит от нескольких показателей:

  • температуры окружающей среды;
  • от металла, а точнее, от его свойств.

Поэтому получаем в предположении, что металл представляет собой смесь фононного и электронного газа. Оба газа находятся в термодинамическом равновесии. При соприкосновении двух металлов с разной температурой происходит перемещение холодного электронного газа в теплый металл. Что и образует разность потенциалов.


Термоэлектрический эффект Пельтье

На границе контактов двух металлов, то есть на переходе, электроны забирают энергию у фононов и передают ее фононам другого металла. Если поменять полярность подключения, то процесс пойдет в обратную сторону. Перепад температур будет увеличиваться до тех пор, пока в металле есть свободные электроны с высоким потенциалом. Когда они закончатся, настанет своеобразное равновесие температур в обоих металлах. Вот так можно описать по-простому картину эффекта Пельтье.

Итак, из всех процессов, протекающих в элементе Пельтье, можно сделать вывод, что эффективность его работы зависит от точного подбора двух металлов со своими свойствами, от силы тока, который будет протекать через прибор, и от того, как быстро будет отводиться тепло из теплой зоны.

Элемент пельтье своими руками

Изготовить устройство в домашних условиях практически невозможно, тем более это не имеет особого смысла, учитывая его невысокую рыночную стоимость.

Но большинство умельцев все же предпочитает мастерить элемент пельтье своими руками, ссылаясь на ряд его достоинств:

  1. Компактность, удобство установки на самодельное электронное плато.
  2. Отсутствие движущихся деталей, что увеличивает сроки его эксплуатации.
  3. Возможность соединения нескольких элементов в каскадной схеме для снижения очень больших температур.

Тем не менее, пельтье своими руками имеет определенные недостатки: низкий коэффициент полезного действия (КПД), необходимость подачи высокого тока для получения заметного перепада температуры, сложность отведения тепловой энергии от охлаждаемой поверхности.

Рассмотрим на примере схем, как сделать пельтье своими руками:

  • Задействовать его в качестве детали термоэлектрического генератора, согласно рисунку подключения.
  • Собрать простой преобразователь на микросхеме ИМС L6920 (рисунок 1).

Рисунок 1. Элемент пельтье своими руками: универсальная схема

Далее стоит следовать простой инструкции, как сделать пельтье своими руками:

  1. Подать на вход получившегося преобразователя напряжение диапазоном 0.8-5.5В, чтобы иметь на выходе стабильные 5В.
  2. При использовании устройства обычного типа — поставить лимит температуры нагреваемой стороны в 150 градусов.
  3. Для калибровки — в качестве источника тепла использовать емкость с кипящей водой, которая точно не нагреется свыше 100 градусов.

Описание технологии и принцип действия

Способ работы термоэлектрического охладителя достаточно прост. Эффект пельтье своими руками основывается на контакте двух проводников тока, обладающих разным уровнем энергии электронов в зоне своей проводимости.

Рисунок 2. Принцип действия элемента

При подаче электротока через такую связь, электрон приобретает высокую энергию, позволяющую ему перейти в более высокоэнергетическую зону проводимости второго полупроводника. Когда эта энергия поглощается, происходит остуживание места охлаждения проводников (рисунок 2).

При протекании процесса в обратном направлении — реакция приводит к нагреванию контактного места и обычному тепловому эффекту.

Посмотрев пельтье своими руками видео, можно сделать определенные выводы о принципе его действия:

  1. Величина подаваемого тока будет пропорциональной степени охлаждения — если с одной стороны модуля сделать хороший теплоотвод, при использовании радиаторных схем, его холодная сторона обеспечит максимально низкую температуру.
  2. При смене полярности тока — нагревающая и охлаждающая плоскости меняются метами.
  3. При контакте объекта с металлической поверхностью, он становится настолько мал, что его нельзя увидеть на фоне омического нагрева, других эффектов теплопроводности, поэтому на практике применяют два полупроводника.
  4. Благодаря разнообразному количеству термопар — от 1 до 100, можно добиться практически любого показателя холодильных мощностей.

https://youtube.com/watch?v=8ppUpaDJfbg

Технические характеристики элемента пельтье

Компонент получил широкое применение в различных холодильных схемах.

Что неудивительно, так как пельтье своими руками имеет следующие технические характеристики:

  1. Способен достигнуть низких температур, что служит отличным решением для охлаждения электрических приборов и тех оборудования, подвергающегося нагреву.
  2. Прекрасно выполняет работу обычного куллера, что делает возможным его установку в современные звуковые и акустические системы.
  3. Абсолютно бесшумен — в процессе работы не издает никаких посторонних и интенсивных звуков.
  4. Обладает мощной теплоотдачей при сохранении нужной температуры на радиаторе достаточно продолжительное время.

Заключение

Эффект Пельтье нашел применение в настоящее время в создании небольших холодильников, необходимых современной технике. Обратимость процесса дает возможность изготовить микроэлектростанции, востребованные для зарядки аккумуляторов электронных устройств.

В отличие от других средств альтернативного получения электроэнергии, они могут работать во время движения, если установить каталитический нагреватель.

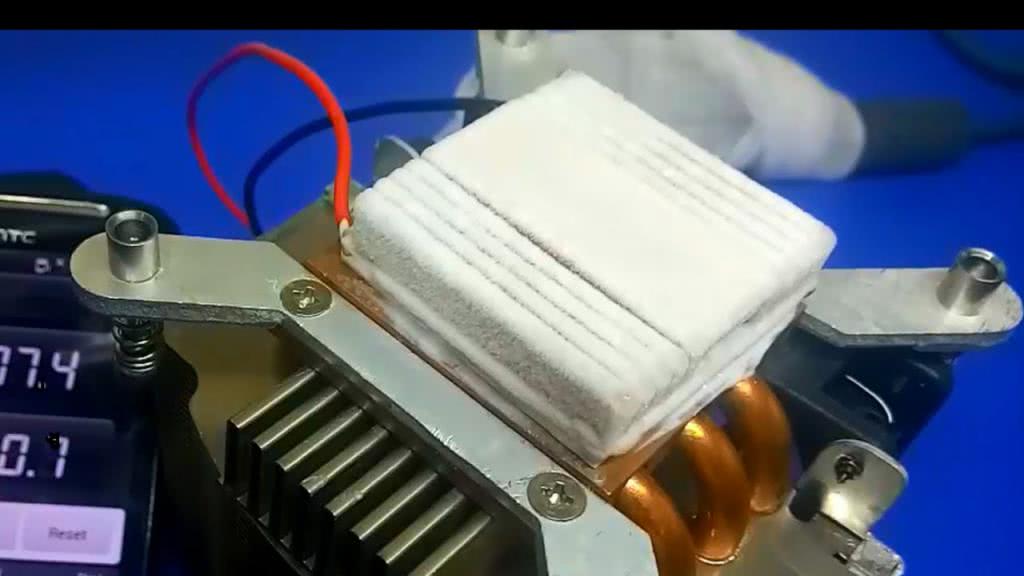

Многие слышали про «магические» элементы Пельтье — при прохождении тока через них одна сторона охлаждается, а другая — нагревается. Это работает и в обратную сторону — если одну сторону нагревать, а другую охлаждать — вырабатывается электричество. Эффект Пельтье известен с 1834 года, но и по сей день нас не перестают радовать инновационные продукты на его основе (нужно только помнить, что при генерации электричества, как и у солнечных батарей — есть точка максимальной мощности, и если работать далеко от неё — КПД генерации сильно снижается).

В последнее время китайцы поднажали, и заполонили интернеты своими относительно дешевыми модулями , так что эксперименты с ними уже не отнимают слишком много денег. Китайцы обещают максимальную разницу температуры между горячей и холодной стороной в 60-67 градусов. Хммм… А что если мы возьмем 5 элементов, подключим последовательно, тогда у нас должно получиться 20С-67*5 = -315 градусов! Но что-то мне подсказывает, что все не так просто…

Краткая теория

Нужно помнить, что элемент Пельтье — это не резистор, его сопротивление нелинейно, так что если мы прикладываем 12В — у нас может не получится 6 ампер (для 6-и амперного элемента) — ток может изменятся в зависимости от температуры (но не слишком сильно). Также при 5В (т.е. меньше номинала) ток будет не 2.5А, а меньше.

Кроме того, количество перенесенного тепла сильно зависит от разницы температуры между поверхностями. При разнице 60-67С — перенос тепла стремится к 0, а при нулевой разнице — 51 Ватт для 12*6 = 72-х Ваттного элемента. Очевидно, уже это не позволяет так просто соединять элементы в серию — нужно чтобы каждый следующий был по размерам меньше предыдущего, иначе самый холодный элемент будет пытаться отдать больше тепла (72Вт), чем элемент следующей ступени может пропустить через себя при желаемой разнице температур (1-51Вт).

Элементы пельтье собираются легкоплавким припоем с температурой плавления 138С — так что если элемент случайно останется без охлаждения и перегреется — то достаточно будет отпаяться одному из 127*2 контактов чтобы выкинуть элемент на свалку. Ну и элементы очень хрупкие — как керамика, так и сами охлаждающие элементы — я нечаянно разодрал 2 элемента «вдоль» из-за присохшей намертво термопасты:

Пробуем

Идея — вынести все на морозный воздух, но есть проблема — кулер на тепловых трубках хорошо охлаждает только если температура «горячей» и «холодной» стороны кулера лежит по разные стороны фазового перехода газ-жидкость наполнителя трубки. В нашем случае это означает, что кулер в принципе не способен охладить что-либо ниже +20С (т.к. ниже работают только тонкие стенки тепловых трубок). Придется возвращаться к истокам — к цельно-медной системе охлаждения. А чтобы ограниченная производительность кулера не сказывалась на измерениях — добавим килограммовую медную пластину — тепловой аккумулятор.

Результат шокирующий — те же -19 как с одной, так и с двумя стадиями. Температура окружающего воздуха — -10. Т.е. с нулевой нагрузкой мы еле-еле выжали жалкие 9 градусов разницы.

Выводы и видео на сладкое

Ну а с оставшимся сухим льдом можно поступить следующим образом:

PS. А если смешать сухой лед с изопропиловым спиртом — получится жидкий азот для «бедных» — в нем так же весело замораживаются и разбиваются цветы и проч. Вот только из-за того что спирт не кипит при контакте с кожей — получить обморожение существенно легче.
