Пескоструй своими руками: как собрать полезный инструмент из подручных средств

Пескоструй за 5 минут

Пневматический пулевизатор – главный элемент конструкции

В интернете существует несколько вариантов самодельного изготовления таких инструментов. И в большинстве они требуют от самодельщика слесарных и сварочных навыков. Наш же способ изготовления значительно проще и дешевле в изготовлении.

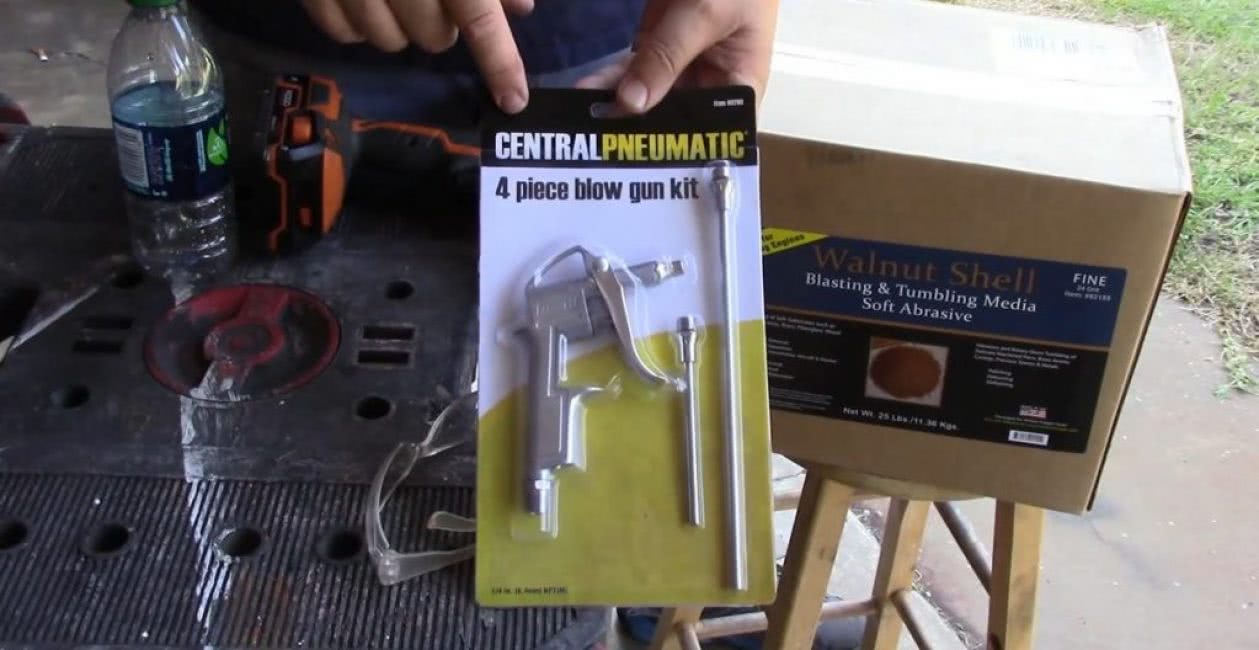

Для этого потребуется:

• краскопульт без верхней банки
• пустая пластиковая бутылка на 1литр с широким горлышком
• дрель и сверла

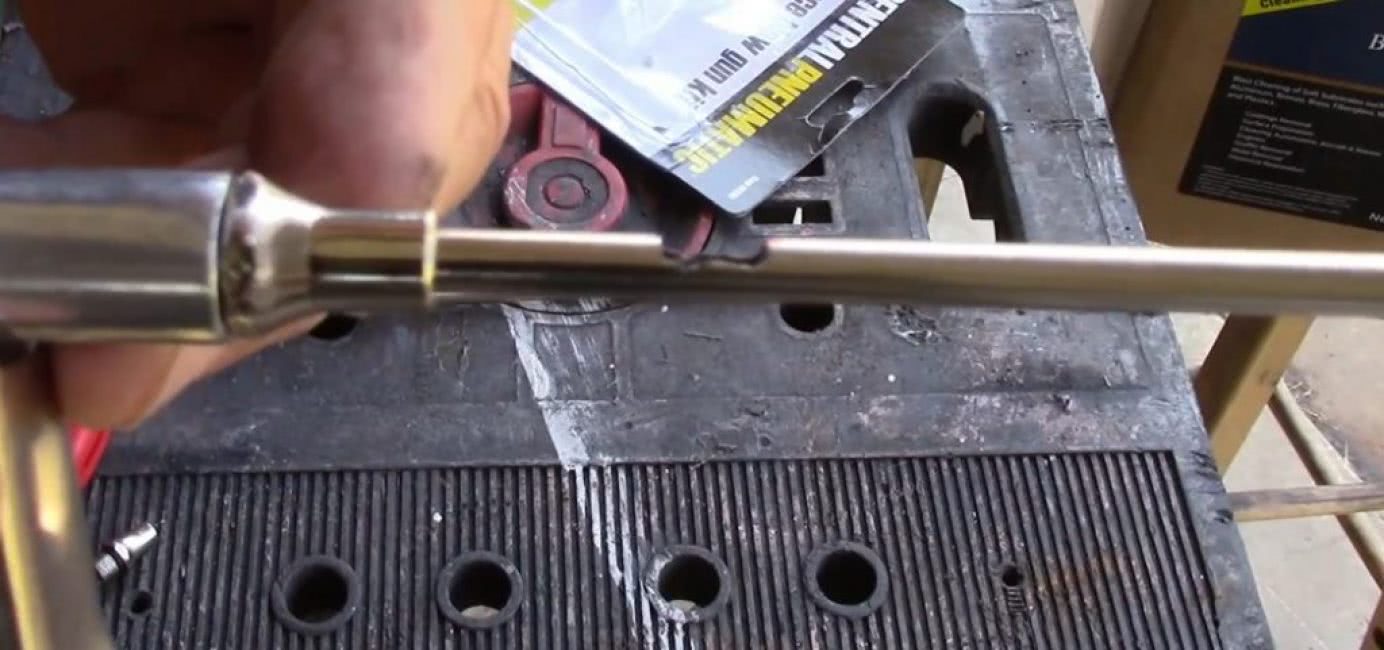

Шаг №1

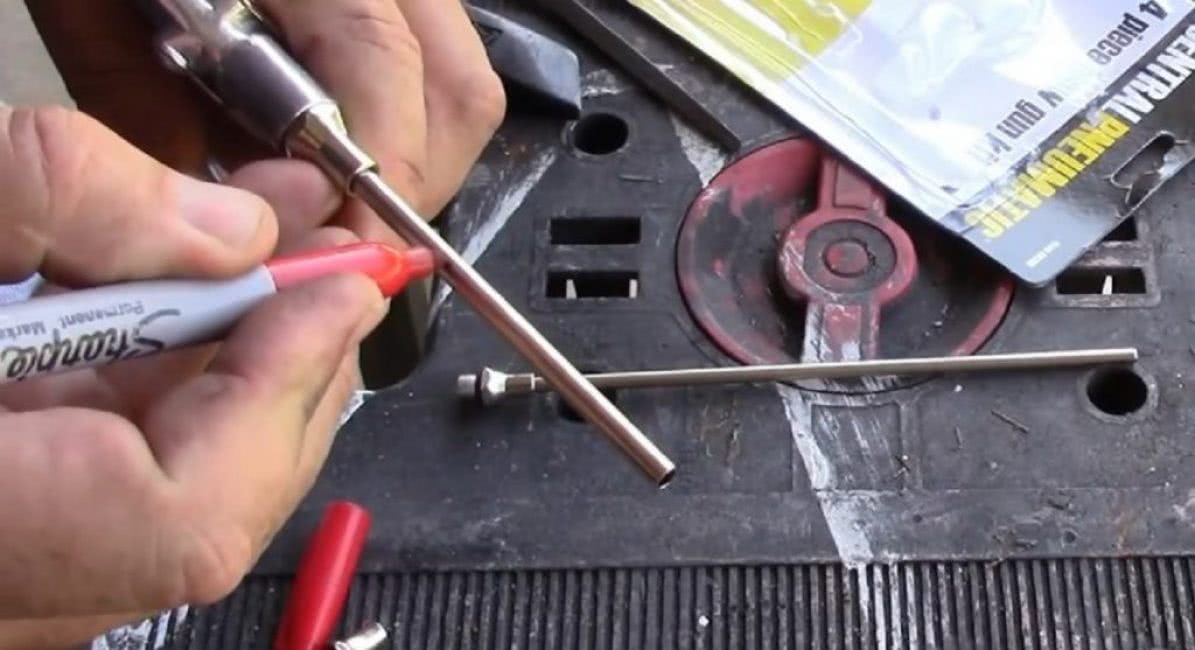

Разметка

На сопле пулевизатора делаем разметку для отверстия. Через него будет поступать абразив. На расстоянии 3 см. от места крепления трубки сопла отмечаем около 2 см.

Шаг №2

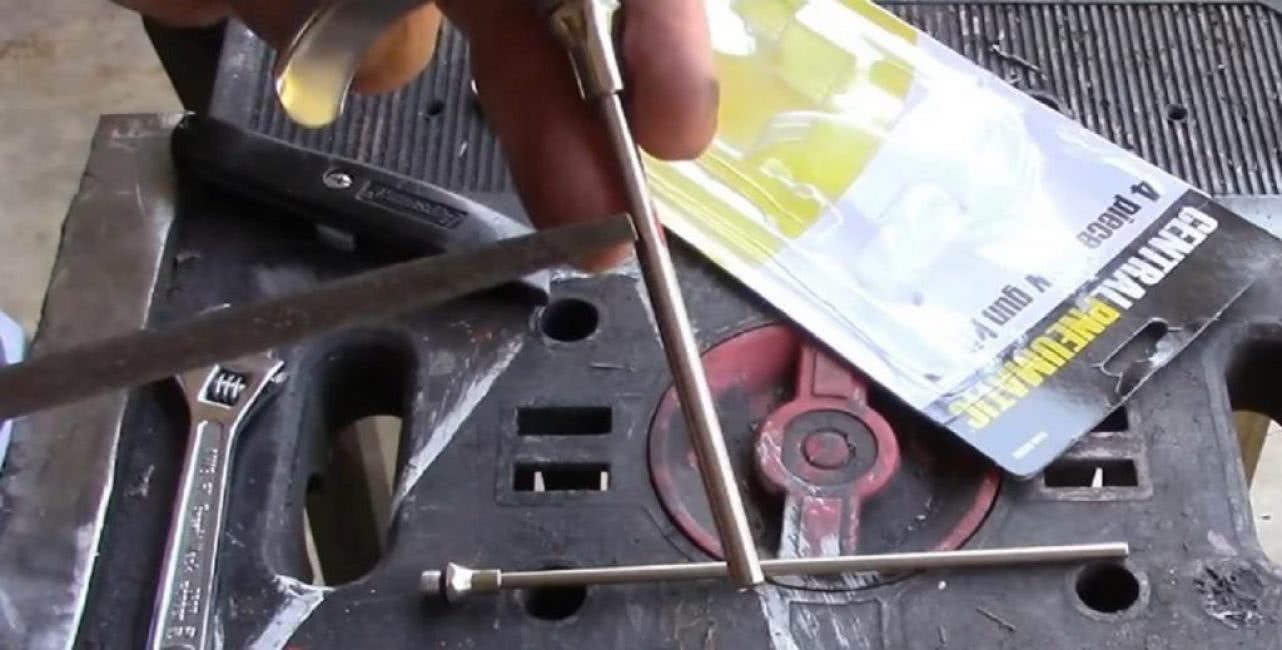

Напильником долго, быстрее сточить болгаркой

1

Напильником, согласно разметке, стачиваем верхнюю часть трубки до половины.

Убирается половина или чуть меньшая часть трубки

2

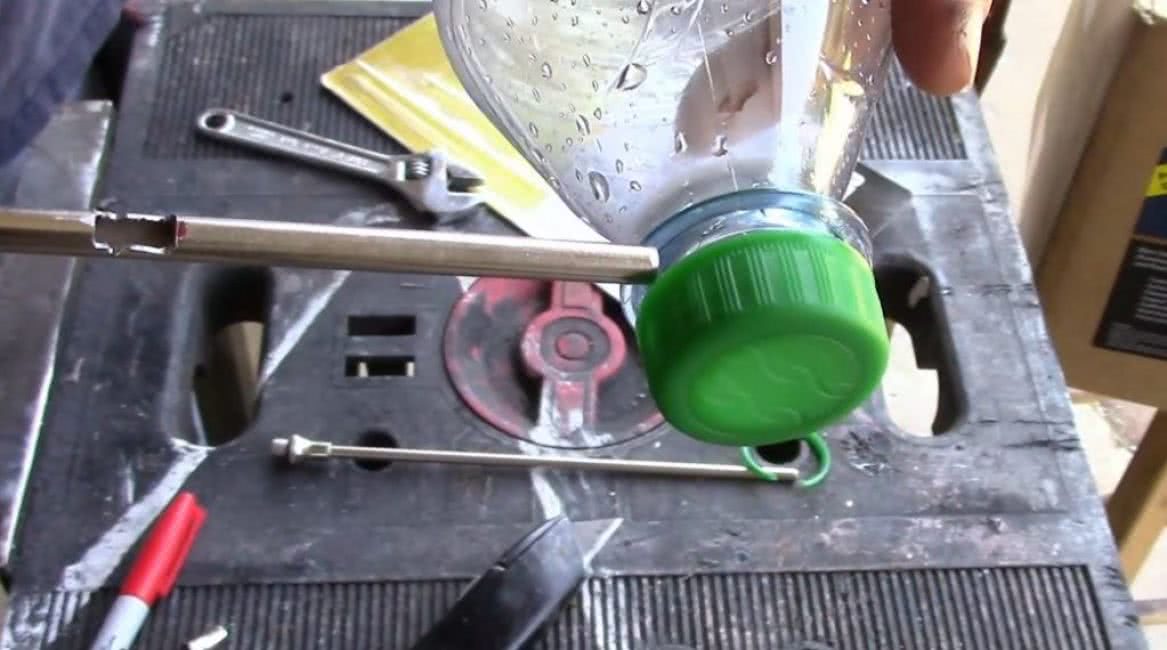

Больше половины убирать не нужно. Примерно должно получиться, как показано на фото выше.

Шаг №3

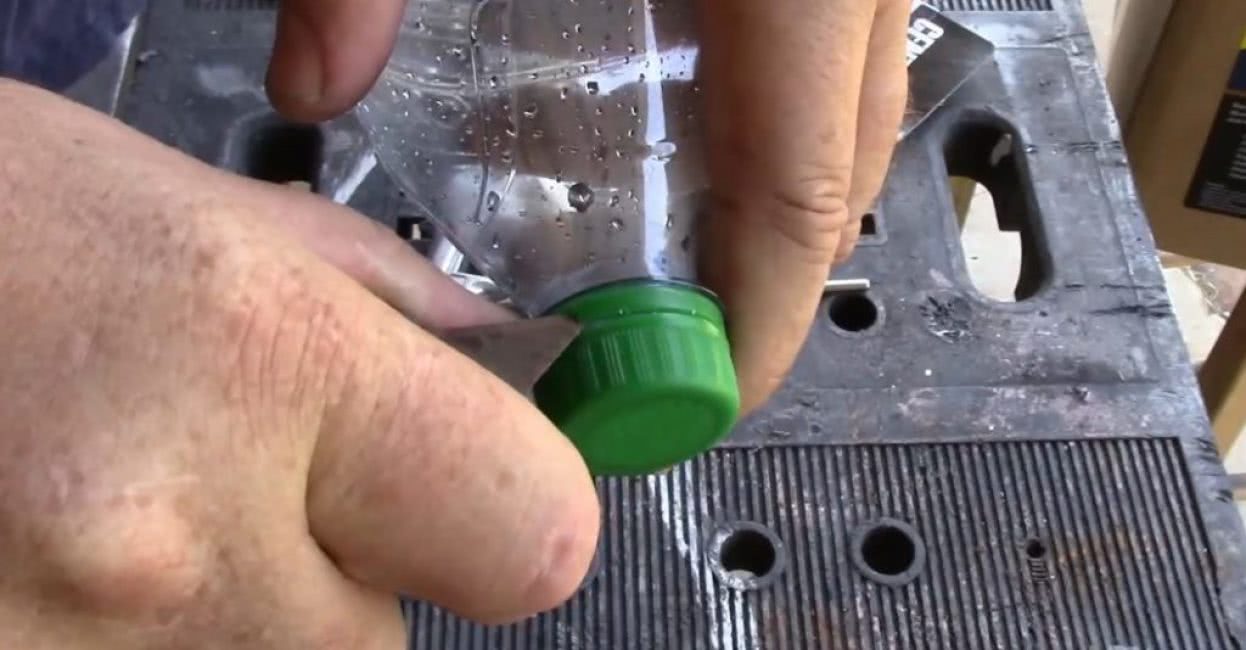

Если есть ободок, то его нужно убрать

Берём пластиковую бутылку объёмом 0,5-1 литр и убираем канцелярским ножом фиксирующий пробку ободок. Бутылку можно взять больше, но её будет тяжело удерживать.

Шаг №4

Сверлить будем в этом месте

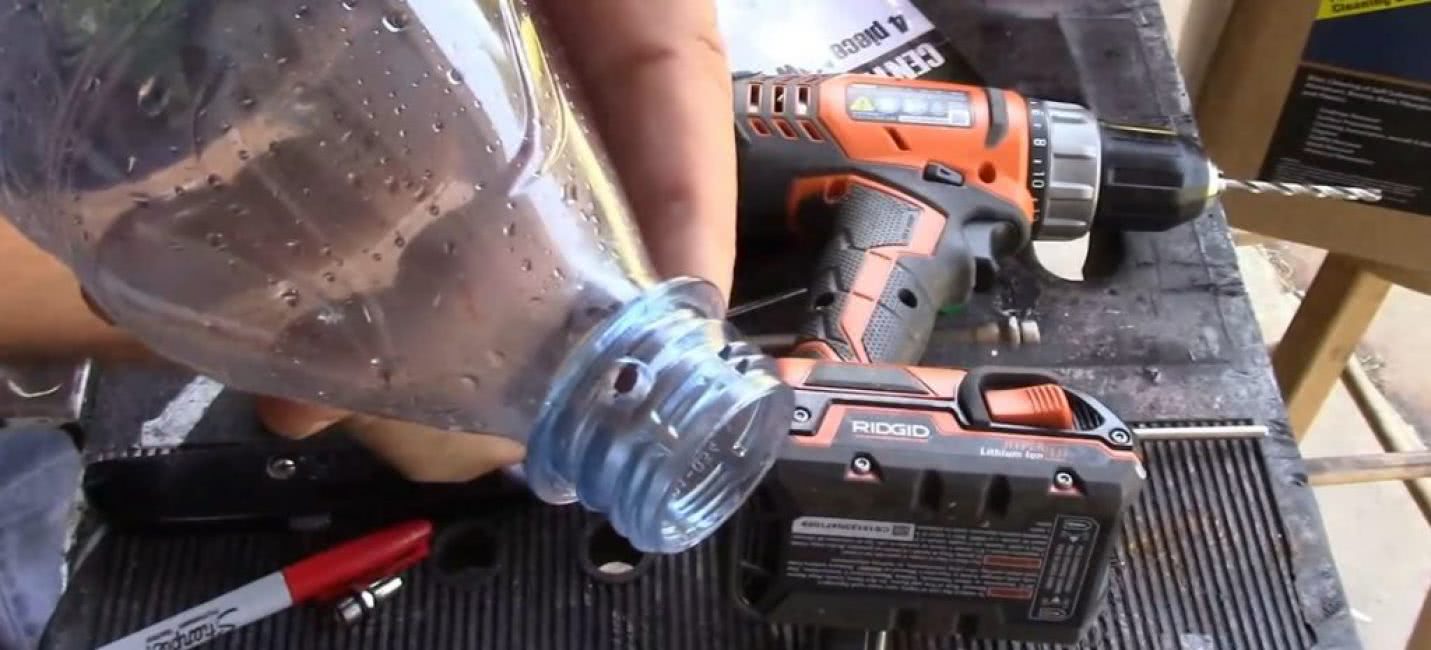

Трубка пулевизатора должно насквозь проходить горлышко бутылки. Лучшее для этого место сразу под пробкой, — там самое жёсткое и прочное место.

Шаг №5

Отверстия с обеих сторон горлышка бутылки

Сверло нужно подбирать исходя из размера трубки, — лучше его взять немного меньшего размера. В этом случае трубка плотно войдёт в отверстия, и необходимость в герметизации отпадёт. Иначе можно последнюю зафиксировать при помощи термоклея.

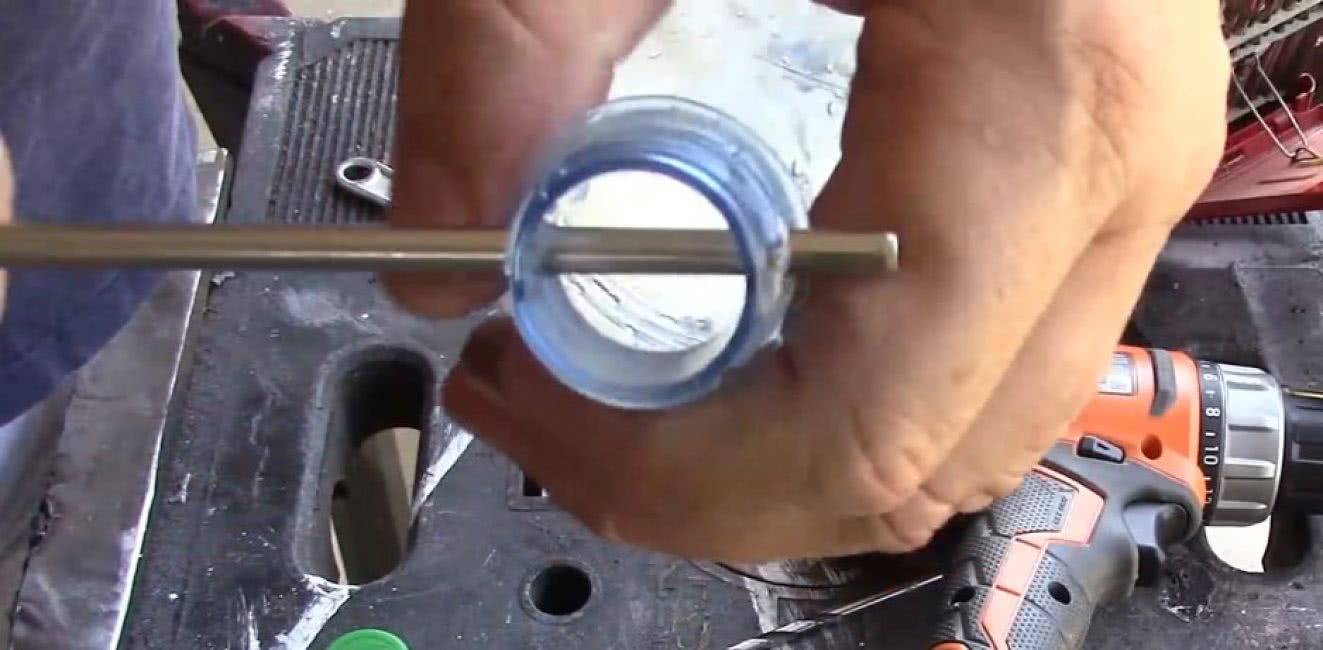

Трубка вошла очень плотно – герметизировать не нужно

Вставляем трубку пулевизатора.

Шаг №7

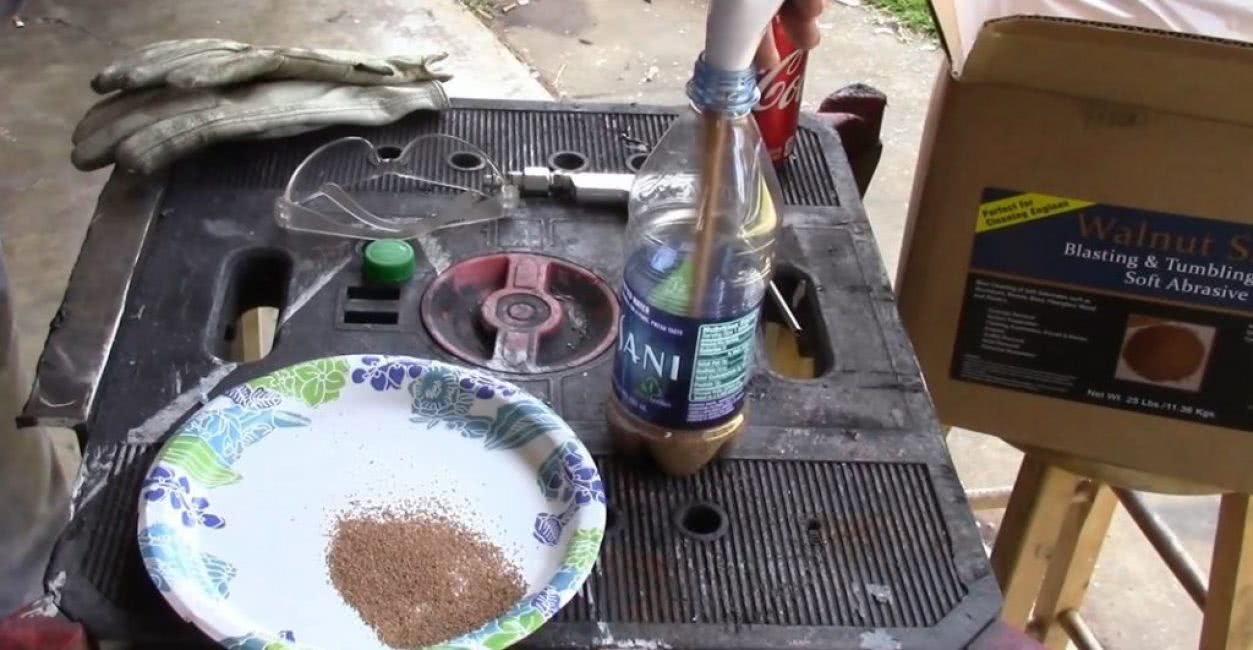

Заправляем инструмент

В ёмкость пескоструя (бутылку) засыпаем абразив. Наилучшим видом в таком инструменте является абразив, сделанный из скорлупы грецкого ореха. Песок тоже можно использовать, однако он быстро “съест” кончик трубки.

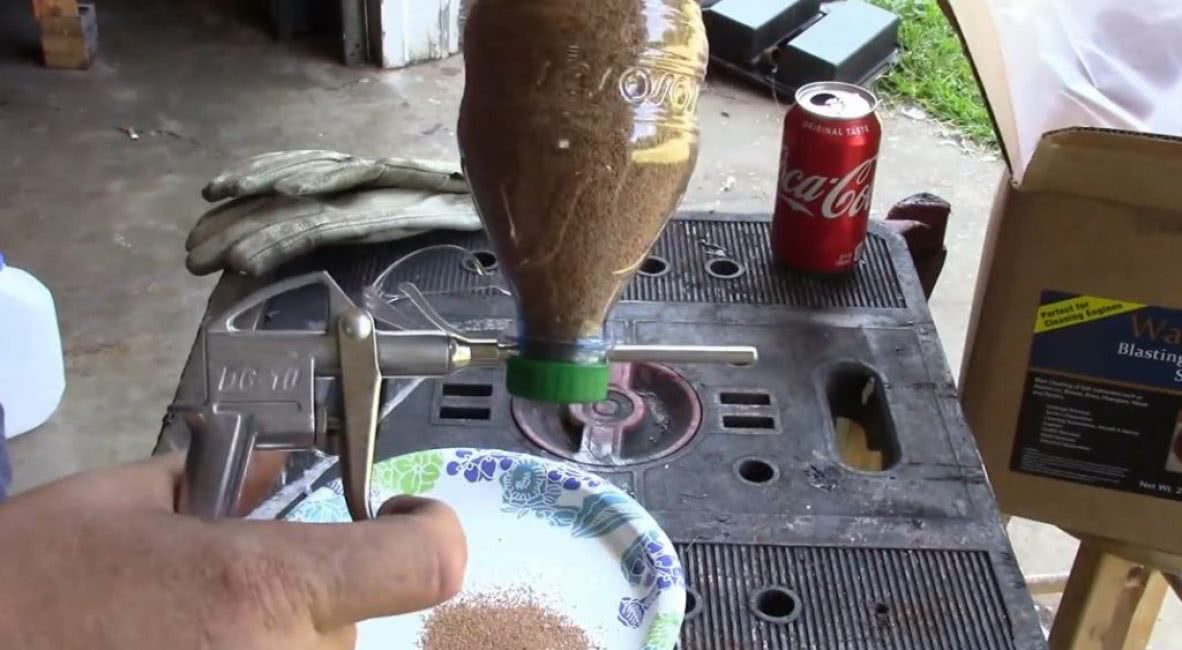

Шаг №8

Можно приступать к работе

Подсоединяем пулевизатор к компрессору, переворачиваем бутылку вверх дном — инструмент готов к использованию.

$5.00 DIY Sand Blaster

Пескоструйный аппарат своими руками всего за 300 рублей

Мебель и другие изделия из дерева своими руками: чертежи скамеек, столов, качелей, скворечников и других предметов быта (85+ Фото & Видео)

Рекомендации специалистов

Большинство возникающих проблем связаны с неправильным сбором установки. Опытные мастера советуют включать в систему устройства для рециркуляции воздуха, что серьезно повышает производительность пескоструя. Также качество готового аппарата улучшит правильно выбранное сопло. Идеально подходят вольфрамовые сопла, которые имеют большой срок эксплуатации.

Что касается компрессора, можно взять любой прибор, завалявшийся в гараже, но более мощные установки увеличат эффективность работы. Самодельный компрессор позволит сэкономить средства и сделает проведение различных работ легким и доступным, снижая временные затраты.

Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления

Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование фирмы «Керхер». В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.

Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу. Помимо этого, понадобятся и другие комплектующие:

Одним из вариантов самодельного пескоструя, является устройство изготовленное на основе мойки высокого давления

• самодельное или керамическое сопло;
• качественный армированный шланг;
• узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
• блок регулировки подачи, который представляет собой цилиндрический дозатор;
• труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.

Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.

Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

С помощью пескоструя изготовленного из «Керхера»можно не только чистить поверхности, но и матировать стекла

Как сделать инструмент из продувочного пистолета и краскопульта

Другой вариант – пескоструй из продувочного пистолета, отличающийся высокой эффективностью, но при этом небольшими габаритами. Особенно прибор ценится автолюбителями, занимающимися кузовными работами. Для изготовления подготавливают следующие детали:

• продувной пистолет пневматического типа;
• тройник для сантехнических работ;
• шаровый кран, при помощи которого будет регулироваться подача абразива;
• выходное сопло с прижимной гайкой.

В качестве резервуара для абразивного материала подойдет легкий баллон от огнетушителя или даже обыкновенная пластиковая бутылка. После соединения всех деталей прибор подключается к компрессору.

На основе краскопульта также можно изготовить пескоструйный аппарат

Еще один популярный вариант изготовления заключается в использовании в качестве основы краскопульта. Помимо него, следует подготовить и другие элементы:

• рукоятку, оснащенную механизмом подачи воздуха;
• клапан для смешивания, который берется из пистолета-краскопульта;
• емкость для абразива;
• тройник;
• шаровый кран-регулятор.

Начать работу необходимо с проточки пистолета краскопульта, чтобы была возможность использования сопла нужных размеров. После подготовки детали к пистолету подсоединяется тройник для смешивания. В конце крепятся шланги, обеспечивающие поступление и циркуляцию. Пуск подачи абразива осуществляется при помощи кнопки курка. Объема маленького резервуара хватит для очистки небольших деталей или поверхностей на протяжении получаса.

Следуя инструкциям, можно создать мощный пескоструй для масштабных работ или сделать устройство попроще. В этом случае все зависит от навыков и деталей, которые имеются в наличии. Перед выбором конкретной конструкции лучше сразу определиться с фронтом работ, которые планируется решать при помощи прибора.

https://youtube.com/watch?v=mJAQ16eUDtU

Как сделать пескоструй своими руками из газового баллона

В сети можно найти большое количество видео «Пескоструи своими руками», которые показывают, как делать приборы из газового баллона. Именно такой вариант исполнения считается не только долговечным, но и надежным

Важно во время работы придерживаться инструкций, чтобы избежать несчастных случаев. Для изготовления потребуется использовать такие детали:

• газовый баллон из-под пропана или фреона;
• мощный компрессор производительностью не менее 500 л/мин и мощностью от 3 кВт;
• шаровые краны, регулирующие подачу воздуха и абразивного песка;
• фрагмент водопроводной трубки из стали с резьбой и заглушкой, которая будет применяться в качестве воронки для поступления песка, оптимальный диаметр – 2 дюйма;
• тройник с резьбой, маркированной «ДУ 15»;
• резиновый двухметровый рукав диаметром 14 мм;
• шланг сечением 10 мм, длиной не менее 5 метров;
• 5-метровый газовый рукав, диаметр которого 10 мм;
• зажимы и фитинги для шлангов, лучше взять с запасом;
• сопло;
• пескоструйную насадку для компрессора;
• фум-ленту для надежной герметизации и уплотнения стыковочных узлов.

Пескоструйные приборы выполненные из газового баллона считаются не только долговечными, но и надежными

Сопло, как уже указывалось, можно приобрести либо изготовить самостоятельно из автомобильной свечи или металлического прутка. Главное – помнить, что от этой детали будет зависеть 80% удобства и качества работы: именно благодаря соплу в пескоструе обеспечивается необходимое давление.

Если кратко, то для изготовления сопла потребуется кусок металлического прутка длиной 3 см и диаметром 1 см. Первые 2 сантиметра длины растачиваются до 2,5 мм, оставшийся отрезок должен иметь больший диаметр – примерно 6-6,5 мм.

Пошаговая сборка пескоструйки своими руками: видео

После того как подготовлены все детали, необходимые для изготовления, приступают непосредственно к сборке. Для начала требуется полностью освободить баллон от газа. Для этого следует открутить вентиль и ждать, пока газ полностью выйдет. Нужно быть предельно внимательным, потому как если этот этап проигнорировать, то возможны неприятные последствия. Чтобы быть уверенным, что газ полностью вышел из баллона, рекомендуют вставить шланг, предварительно подключенный к компрессору. Затем проводится полное выкачивание газовой смеси.

После того как бак абсолютно опустеет, в нем нужно выполнить 2 отверстия: одно – на дне баллона (диаметром 1,2 см), второе – на противоположной стороне. Именно во второе отверстие и будет устанавливаться кран сечением 2 дюйма. Сюда же крепится труба такого же диаметра. Дальше выполняются следующие действия:

Сопло прикрепленное к шлангу обязательно нужно закрепить с помощью хомута

На дно баллона, туда, где будет собираться песок, приваривается стальной тройник ДУ-15. Герметичность соединения обеспечит только качественная сварка.
Для устойчивости конструкции следует приварить треногу или закрепить колеса. Второй вариант поможет значительно облегчить транспортировку прибора с места на место.
После завершения работ по изготовлению каркаса приступают к крепежу небольших комплектующих. На каждую резьбу помещается фитинг, все функциональные узлы уплотняются фум-лентой

Важно следить за тем, чтобы все соединения были герметичными.
На открытые концы установленного тройника монтируются резьбовые втулки. Один из выходов патрубка закрывается при помощи шланга 14 мм, а второй – медной трубкой диаметром 10 мм. На медный патрубок крепится армированный рукав.
К вентилю на баллоне подсоединяется штуцер 14 мм

Затем нужно взять шланг 14 мм и зафиксировать его (с использованием цангового зажима) у баллона, другой край крепится на хомут к тройнику.
На оставшийся свободный конец тройника монтируется рукав, объединяющий тройниковый смеситель с соплом.

На медный патрубок крепится армированный рукав.
К вентилю на баллоне подсоединяется штуцер 14 мм. Затем нужно взять шланг 14 мм и зафиксировать его (с использованием цангового зажима) у баллона, другой край крепится на хомут к тройнику.
На оставшийся свободный конец тройника монтируется рукав, объединяющий тройниковый смеситель с соплом.

На последнем этапе компрессор соединяется со смесителем при помощи 10-миллиметрового шланга, после чего можно пробовать подключать установку и начинать эксплуатацию. Если потребуется увеличить мощность подачи песка, к емкости прикрепляется дополнительный штуцер, другой конец которого присоединяется к компрессору.

https://youtube.com/watch?v=Xolf_WgHnoQ

Пескоструйный аппарат для дисков

Пескоструйное оборудование бывает не только в виде распылителя со шлангом. Это также может быть:

• эжекционный пистолет;
• напорная эжекторная установка;
• камера.

Пескоструйный пистолет и установка относятся к открытому методу ведения работ.

А вот камера уже представляет собой закрытую кабину. Эжекционная технология являет собой вакуумное всасывание абразива и подачу его через шланг с высокой скоростью (около 300 км в час). Специальная камера для очистки абразивом имеет больше преимуществ, чем вышеупомянутое оборудование. А именно:

• не создает много шума;
• предотвращает попадание пилы на поверхность во время очистки;
• позволяет использовать высококачественный абразив;
• недорогая стоимость обработки подобным методом.

Вам это будет интересно О разболтовке дисков на отечественные автомобили Лада

Но такая камера подходит для очистки предметов величиной не более одного метра. А вот пистолетом и установкой можно обрабатывать не только диски, но и кузова автомобилей, большие металлические детали. Открытый метод работы может быть небезопасным, поэтому во время очистки необходимо надевать специальный костюм, перчатки, респиратор и очки.

Важно!

Абразивные частицы могут отлетать от обрабатываемой поверхности на расстояние до 20 метров, поэтому находиться рядом с работающим аппаратом небезопасно для здоровья.

Работа профессионала

Пескоструйная камера

Чтобы проводить пескоструйные работы с предметами разных размеров, можно использовать также пескоструйную камеру. Такое приспособление сэкономит абразивный материал, поскольку он не будет разлетаться на воздухе.

Весь аппарат представляет собой металлический прямоугольный ящик. Конструкция изготавливается из металлического профиля и тонкой древесины. С лицевой стороны резервуар облицовывают стальными листами. Конструкция является довольно компактной, её можно поместить на стол.

https://youtube.com/watch?v=07RsIe0DLrg

С одной стороны обычно делают смотровое стекло. В этой же стенке проделывают отверстия диаметром в 10 см для перчаток. С помощью таких перчаток можно просунуть руки внутрь и производить необходимые манипуляции. Дно ящика изготавливается из решёток. Под решёткой устанавливается поддон, на который будет падать абразив.

Камера оснащается пистолетом. Он будет обеспечивать выброс абразивного материала на поверхность обрабатываемого изделия. Это говорит о том, что в конструкции должно быть ещё и отверстие для шланга. По нему будет проходить воздух из пистолета. Шланг для песка обычно помещается в резервуар с абразивом. Это необходимо для того, чтобы обеспечить беспрерывный процесс. Тогда использованный песок будет поступать в резервуар, из которого проходит очередной цикл.

С одной стороны изготавливают закрывающийся люк, через который подаются детали. Чтобы всё было комфортно и удобно, необходимо в камере сделать освещение, тогда процесс будет безостановочным. Чтобы обработать деталь, засовываем руку в резиновые перчатки, которые находятся внутри камеры, и используем пескоструйный аппарат.

С помощью самостоятельно изготовленного пескоструйного аппарата можно произвести очень хорошую обработку любой поверхности и детали. Но если будет произведена неправильная сборка, то никакого эффекта не будет. Необходимо выполнять сборку строго по инструкции и чертежу, только тогда можно избежать травм. Желательно покупать качественные запчасти на некоторые элементы конструкции, тогда аппарат прослужит долго. Как видим, самодельный пескоструйный аппарат своими руками сделать не сильно сложно, нужно лишь найти материалы и правильно все собрать. Удачи.

https://youtube.com/watch?v=0A4BZJswK_o

Пескоструйный аппарат: принцип работы

похоже на конструкцию краскопульта

Вот, по сути, и весь принцип работы агрегата. Исходя из этого, изготовить пескоструй будет не сложно. Однако, для его работы необходим компрессор. Он обеспечивает подачу воздуха под необходимым давлением. Поскольку изготовить такое устройство будет весьма затруднительно, рекомендуем его просто купить в специальном магазине. При покупке ориентируйтесь, что его мощность должна быть не меньше 3 КВт, а также он должен иметь систему принудительного охлаждения.

Виды пескоструйных агрегатов

Человек, который собирается своими руками собрать пескоструй должен знать как можно больше об этих инструментах, в том числе о его видах. Различают:

• всасывающие модели, которые используются для несложных работ по очистке поверхностей. Их отличает то, что воздух сначала забирает песок из емкости, а затем подает в сопло. Этот вариант легко собирается своими силами.

• пескоструйки вакуумного типа отличает возможность многоразового использования песка: выброшенный через сопло, он вновь засасывается в контейнер через специальную камеру и вновь идет в работу.
• пескоструйки пневматического типа. Они имеют огромные мощности и давление в емкости, так как рассчитаны на обработку запущенных деталей или большой по площади поверхности. Аппараты такого типа можно даже не пробовать собирать самому.

Необходимые детали для сборки пескоструйного аппарата своими руками

подходящую емкость для песка

Обратите особое внимание на выбор сопла. Недорогие детали недолговечны, поскольку изготовлены из чугуна или керамики. И уже через несколько часов более менее интенсивной работы они придут в негодность

При покупке сопла отдайте предпочтение моделям из бора или карбида вольфрама. Они рассчитаны на сотни часов работы

И уже через несколько часов более менее интенсивной работы они придут в негодность. При покупке сопла отдайте предпочтение моделям из бора или карбида вольфрама. Они рассчитаны на сотни часов работы.

Также для сборки пескоструйки вам понадобятся:

• зажим цанговый;
• штуцеры к шлангам;
• рукав газовый длиной пять метров и диаметром 10 мм внутри;
• усиленный резиновый шланг с диаметром внутри 14 мм и длиной 2 метра;
• краны шаровые S 111;
• пятисантиметровый кусок трубы ДУ 15 для водопровода с резьбовым соединением и заглушкой (это будет горловина);
• еще кусок такой же трубы с тремя бочатами;
• фумлента для герметизации соединений.

Приступаем к сборке пескоструйки

Начнем с подготовки выбранной емкости. Если в баллоне раньше был пропан, то его остатки необходимо выпустить, и только после этого спилить горло. Пропустить внутрь шланг и компрессором прокачать баллон, чтобы при сварочных работах не произошло воспламенения. Баллон, в котором был фреон, не требует предварительной подготовки.

В подготовленной емкости друг напротив друга делают отверстия: на месте крана диаметром, подходящим для трубы, и на дне диаметром 1 см 2 мм. Привариваем отверстия и вот горловина готова. Снизу к отверстию привариваем трубу, следим за герметичностью. Баллон ставим на треногу или на колеса для устойчивости и перемещения.

Далее, монтируем остальные детали: на резьбовые концы труб наматываем фумленту для герметичности и прикручиваем краны. Устанавливаем штуцеры на тройник и в один сразу вкручиваем шланг 14-миллиметровый, а во второй сначала вставим медную трубку, а потом шланг.

К оставшемуся штуцеру подсоединяем шланг и закрепляем его хомутом. С противоположной стороны устанавливаем ёмкость для абразива, на конец шланга прикрепляем цанговый зажим, в который закрепляем сопло.

На вход для подачи воздуха устанавливаем тройник и кран с баллоном для песка. Первый выход с тройника подсоединяется к компрессору, а второй к ёмкости.

Видео пескоструя своими руками более подробно ознакомит вас с процессом сборки.

https://youtube.com/watch?v=c0_DHLES5z0

При соблюдении всех рекомендаций в итоге получается аппарат, мало чем уступающий заводским моделям.

Описанный выше аппарат рассчитан на довольно интенсивную работу. Если же вам нужно очистить небольшую поверхность, то можно собрать совсем простой инструмент, состоящий из пластиковой бутылки, шарового клапана и тройника. Понадобится также корпус от краскопульта, который необходимо расточить под диаметр сопла. После соединяем штуцеры и рукоятку. Имейте в виду, что такого приспособления надолго не хватит.

С чего начать процесс изготовления пескоструйного аппарата своими руками

Самое простое, что можно попробовать изготовить своими силами, – пескоструйный пистолет. Этот вариант представляет собой конструкцию с рукояткой, наконечником и двумя штуцерами: один служит для того, чтобы подводить сжатый воздух, второй – для засасывания песка внутрь системы. Если планируется интенсивно эксплуатировать прибор, лучше все-таки приобрести готовый пистолет для пескоструйной обработки. Если же аппарат предполагается применять от случая к случаю, вполне можно попробовать создать конструкцию из предметов, которые находятся под рукой.

Чтобы пользоваться прибором было комфортно, следует начать с выбора сопла для пескоструйного аппарата. Оно представляет собой насадку, через которую выстреливает поток воздуха, смешанный с абразивом. Если имеются навыки работы и нужные инструменты, можно постараться и выточить деталь самостоятельно, но большинство предпочитает покупать готовый элемент, сделанный из карбида вольфрама или бора. В среднем детали рассчитаны на 100 и более часов работы, в то время как чугунных или керамических элементов хватает на 2-3 часа эксплуатации.

В соответствии с размером сопла производится пистолет для пескоструя, к которому затем подсоединяются штуцеры и рукоять. Наиболее примитивная конструкция собирается из нескольких фитингов для водопроводных труб, тройника, а также пластикового бака для песка.

Очень часто для изготовления сопла используют свечи зажигания

В упрощенном варианте в качестве емкости выступает разрезанная пластиковая бутылка, зафиксированная в верхней части конструкции. Подобного рода установку несложно собрать всего за несколько часов. Ход работ будет выглядеть таким образом:

• в бутылку засыпается песок;
• пистолет подсоединяется к бутылке;
• к пистолету подводится сжатый воздух из компрессора.

Начальные условия

Принцип абразивоструйной обработки – в сильную струю воздуха или водо-воздушной взвеси (см. далее) вводятся частицы абразива. В струе они и разгоняются до скорости в несколько сотен км/ч, и закручиваются. Если направить такую струю на деталь, воздействие абразива на ее поверхность будет по силе сравнимо с таковым жесткого абразивного инструмента, но много «мягче»; абразивная струя растекается по обрабатываемой поверхности и обработка происходит практически без нарушения ее конфигурации. Матирование твердых материалов абразивоструйным способом возможно с использованием абразивов равной с обрабатываемым материалом твердости и даже несколько меньшей. Вы никогда не задумывались, как пилят, гранят и шлифуют алмазы? Алмазным порошком. Но в том и другом случае образуется большое количество абразивной пыли, губительно действующей буквально на все, живое и неживое, естественное и рукотворное. Поэтому пескоструйный аппарат своими руками мало; в конце концов это не так уж сложно, см. далее. Однако прежде нужно, во-первых, ознакомиться с основами правил ТБ для абразивоструйной обработки. Во-вторых, определиться, для каких целей вам необходим пескоструй и доступно ли необходимое для его запуска дополнительное оборудование – воздушный компрессор или автомобильный либо бытовой моечный аппарат. В-третьих, вспомнить, есть ли у вас гараж или мастерская, либо уже оборудованная под пескоструйку, либо пригодная для такого переоборудования. Оно несложно, но без него пользоваться пескоструем значит гробить себя. И, наконец, если вы предполагаете вести пневмопескоструйную обработку, то посмотрите, есть ли в гараже/мастерской место под установку пескоструйной камеры, см. далее.

Какие понадобятся комплектующие: как выбрать компрессор для пескоструйного пистолета

Компрессор – наиболее важная деталь, потому как работать пескоструйный аппарат без данного элемента не будет. Поэтому к выбору следует подходить обдуманно, хотя бы по той причине, что стоит устройство довольно дорого.

Следует помнить, что именно от этого комплектующего будет зависеть производительность прибора. Многие не советуют изготавливать своими руками компрессор для пескоструя, мощность которого составляет 500 л/мин. Оптимально, когда показатель находится на уровне 700 литров. Необходимо также учесть, что эта мощность должна сохраняться и при давлении 8 бар. Основными элементами, влияющими на соотношение уровня давления и объема, являются:

Самой важной деталью в работе пескоструйки является компрессор

• диаметр абразивного и воздушного шланга;
• материал, используемый для изготовления сопла;
• длина магистрали;
• тип и вид абразивного материала.

Важный критерий, от которого зависит выбор и работа компрессора, – диаметр сопла. Чем показатель больше, тем выше давление; тем быстрее, соответственно, получится очистить поверхность

Следует также обращать внимание и на показатели давления – здесь все зависит от типа обрабатываемого материала

В таблице показано, какого давления будет достаточно для обработки различных поверхностей:

Лучше брать аппарат с определенным запасом мощности, потому как не всегда получается предварительно продумать, где придется использовать пескоструй, тем более что можно сделать прибор любой мощности.

Инструкция по изготовлению

Теперь перейдем к рассмотрению непосредственного процесса создания пескоструйного аппарата из огнетушителя. Он осуществляется следующим образом:

1. Подготовка камеры. Для подготовки камеры для проведения дальнейших работ из огнетушителя следует выпустить газ или высыпать порошок. Если баллон был под давлением, то из него потребуется удалить все содержимое.
2. В емкости баллона потребуется проделать отверстия. В верхней части, отверстия будут служить для засыпания абразивов. Они должны иметь такой же размер, как диаметр подобранной трубки. А снизу, отверстия проделываются для последующего закрепления крана путем сварки.
3. Теперь производится вваривание в баллон крана, который будет отвечать за регулировку подачи абразивных материалов. В данном случае можно применить и альтернативный вариант – смонтировать переходник, куда будет прикручиваться регулятор.
4. После крана, следует произвести установку тройника, а также узла смешивания. Для их качественного закрепления потребуется применить фум-ленту.
5. На последнем этапе следует на баллонный вентиль установить кран, а после него смонтировать тройник.

Теперь требуется закончить сборку основной конструкции путем приваривания ручек для транспортировки оборудования либо установки колес.

После этого производится создание соединений, трактов подачи и выведения готовой смеси:

• на баллонный вентиль и тройник, расположенный снизу, производится монтаж штуцеров;
• шланг, который имеет диаметр 1,4 сантиметра и предназначен для воздухоподачи, располагают между вентильным тройником и соответствующим узлом перемешивания, что находится снизу емкости;
• к подводу вентильного тройника, оснащенного фитингом, который остался свободным, потребуется подсоединить компрессор;
• оставшийся отвод тройника, снизу соединяется со шлангом, по которому будет производиться подача абразива.

На этом формирование пескоструя можно считать завершенным.

Теперь потребуется еще создать пистолет и сопло. Первый элемент легко создать с применением насадки шарового крана, который смонтирован на конце шланга подачи воздушно-абразивного состава. Такое приспособление выходного типа является, по сути, зажимной гайкой, при помощи которой осуществляется фиксация сопла для вывода смеси.

А вот сопло можно сделать металлическим, выточив его на токарном станке. Более удобным решением будет создание этого элемента из автомобильной свечи зажигания. Чтобы это сделать, потребуется разрезать упомянутый элемент при помощи болгарки таким образом, чтобы можно было отделить прочный столб, выполненный из керамики, от металлических частей конструкции и придать ему необходимую длину.

Следует сказать, что процесс отделения требуемой части свечи очень пыльный и сопровождается неприятным запахом. Так что осуществлять его без использования индивидуальных средств защиты не следует.

Теперь следует провести проверку устройства. Для этого надо выкрутить заглушку в крестовине, и насыпать песок в корпус пескоструя. Лучше будет воспользоваться лейкой, чтобы не рассыпать его. Предварительно он должен быть хорошо просеянным и мелкофракционным.

Активируем компрессор, находим подходящее давление, а также производим регулировку количества песка, который поступает, используя кран в нижней части прибора. Если все в порядке, то полученная конструкция будет работать корректно.

В целом, необходимо отметить, что самодельные пескоструи, выполненные из огнетушителя, показывают большую эффективность, нежели промышленные образцы, которые можно найти в продаже. Поэтому лучше будет потратить собственное время на создание самодельного аналога. Тем более что для этого не потребуется каких-то больших финансовых вложений или ресурсов.

Как сделать пескоструй из огнетушителя своими руками, смотрите в видео ниже.

Как сделать напорный пескоструйный аппарат

Шаг 1: Необходимо снять сопло старого баллона с пропаном. Следует убедиться, что в баке не осталось паров, которые могут быть вредными. После делается заливочное отверстие – в верхней части просверливается отверстие и крепится подъемная крышка.

Шаг 2: теперь надо посверлить отверстие в нижней части бака и еще одно отверстие на верхней стороне бака. Следует сделать то же самое для другой трубы, чтобы получить две 3-дюймовые резьбовые стальные трубы. После приварить трубы ко дну и бокам резервуара.

Обратите внимание!

• Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи

• Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих

• Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками

Шаг 3: привинчивается смесительный клапан к концу нижней трубы. Прикручивается Т-образный соединитель в нижней части смесительного клапана.

Шаг 4: крепится 4-х канальный фитинг с внутренней резьбой к стальной резьбовой трубе на верхней стороне резервуара. Затем сверху привинчивается манометр, регулятор давления сбоку и предохранительный клапан снизу. Присоединяется водоотделитель к регулятору давления.

Шаг 5: прикручивается штуцер с внутренней резьбой из водоотделителя и предохранительный клапан для регулирования подачи воздуха из компрессора на другой конец. Подсоединяется труба от воздушного компрессора к предохранительному клапану. Присоединяется труба от воздушного компрессора к предохранительному клапану.

Шаг 6: Резьбовая труба прикручивается снизу предохранительного клапана, который прикреплен к 4-стороннему фитингу. Отрезается он прямо в основании от баллона с пропаном, а после привинчивается на конце коленчатый фитинг с внутренней резьбой. Теперь следует измерить и отрезать небольшой кусок трубы и прикрепить его к Т-образному соединителю. Стыки привариваются.

Шаг 7: Резиновый шланг подсоединяется к другому концу Т-образного соединителя внизу и фиксирует сопло сверху с помощью трубного фитинга. Давление в резервуаре позволяет абразивной среде смешиваться с воздухом. Среда теперь нагнетается в смесительную камеру.

Таким же образом можно сделать пескоструйный аппарат своими руками из огнетушителя.

Что мне понадобилось

• пластиковая бутылка;
• емкость для песка;
• песок;
• сетка;
• дешевый воздушный пистолет;
• шило;
• шуруповерт со сверлом;
• болгарка;
• компрессор.

Для начала я съездил на ближайший строительный рынок и приобрел один из самых дешевых воздушных пистолетов. Цена таких колеблется от 150 до 200 рублей. Затем купил сверло с таким же диаметром, как и носик пистолета. На рынке можно найти уже просеянный песок, но я решил не заморачиваться и поехал домой.

Дома еще раз убедился, что диаметры сверла и носика совпадают – это очень важный момент. Взяв в руки бутылку, туго завернул крышку и наметил будущее отверстие сбоку с помощью шила. Через крышку и горлышко бутылки насквозь просверлил отверстие дрелью.

Вслед за этим я просеял песок, воспользовавшись обычной сеткой, которой закрывают форточки от насекомых. Чистый мелкий песок насыпал в бутылку. Затем хорошо завернул крышку и проследил, чтобы все отверстия совпадали.

Сделал болгаркой небольшой надпил, примерно 3-4 мм на носике пистолета так, чтобы это отверстие располагалось при сборе посреди крышки.

Пескоструй дисков и порошковая покраска

Пескоструйная обработка — это первый этап на пути к полному восстановлению диска. Следующим немаловажным моментом является его окрашивание. Главную роль в этом вопросе играет выбор качественной краски. Самой популярной и долговечной является порошковая. И это неудивительно, ведь она имеет много преимуществ среди иных возможных красок. Например:

• устойчивость к механическим и химическим повреждениям;
• экономичность в использовании;
• богатая палитра оттенков.

Недостатком нанесения такого покрытия является дорогое оборудование и сложность работы.

Если требуется покрасить всего четыре диска, то нет смысла покупать все комплектующие для нанесения такого рода краски. Лучше заплатить деньги и отдать колеса в руки профессионалов.

Порошковые краски бывают различных видов:

• полиуретановые;
• силиконовые;
• эпоксидные

Наносится краска на уже обработанный пескоструем диск при помощи пистолета с электростатическим эффектом. Суть такой окраски заключается в прилипании частиц покрасочного материала к диску за счет статического заряда. Завершающим этапом является полимеризация покрытия. Окрашенный диск помещают в специальную камеру с температурой в 200°. И там происходит полимеризация порошковой краски.

Покрашенный порошковой краской автодиск

https://youtube.com/watch?v=XaygiKQtvWA

Основные компоненты пескоструйного аппарата

Самодельный пескоструй собирается на базе типовых схем, различающихся способом подачи песка на загрязненную деталь. Несмотря на имеющиеся конструктивные различия, узлы для обоих вариантов одни и те же:

• компрессор – устройство для нагнетания воздушной массы;
• ресивер, необходимый для создания необходимого запаса воздуха;
• бак для абразива;
• пистолет – основное приспособление, предназначенное для подачи абразивной смеси на очищаемую поверхность;
• шланги.

Устройство пескоструйного аппарата Аппарат независимо от схемы сборки формирует совместный выходящий поток воздуха и абразива. При сборке по напорной схеме песок под воздействием давления поступает в выходной патрубок, в котором осуществляется его смешивание с поданным от компрессора воздухом. Для образования вакуума в канале поступления абразива в эжекторных аппаратах используется эффект Бернулли. Песок подается в зону смешения под действием только атмосферного давления.

Существование множества вариантов схем изготовления пескоструя объясняется возможностью его создания из находящихся под рукой материалов, часто кажущихся ненужными. Для понимания сути процесса достаточно рассмотреть общие принципы сборки.

Похожие записи:

Душистый табак: выращивание, описание, сорта и уход Что такое припой с флюсом и как его использовать? Линолеум для кухни: разновидности и советы по выбору типа раскроя и фактуры, фото интерьеров Как сделать реле времени для включения и выключения электроприборов своими руками Деревянное колесо своими руками Делаем клеймо своими руками
