Прицепной экскаватор своими руками 10 моделей с фото

Содержание

Конструкция мини-экскаватора

Большинство самодельных моделей имеют такую же компоновку, как и заводской автомобильный экскаватор. Основные элементы конструкции состоят из следующих узлов:

  • несущая рама на гусеницах либо экскаватор на автомобильном ходу;
  • мотор, приводящий в действие гидравлическую систему;
  • опорно-поворотная система;
  • гидравлика (гидравлический насос, масляный фильтр, бак, ручной рычаг управления, гидроцилиндры, шланги);
  • двухсекционная стрела с ковшом.

Неплохим решением будет установить самодельный экскаватор на т 40 или же самому изготовить прицеп из узлов, на котором будет установлен: двигатель, бак, колесная ось от старого авто. Для создания устойчивости в период работы желательно заранее предусмотреть дополнительное укрепление, состоящее из пары опорных «башмаков», которые исключат возможность опрокидывания, то есть экскаватор на автомобильном шасси будет надежно стоять во время работы. В качестве двигателя часто применяют компактные японские либо более дешевые китайские ДВС, мощность которых достигает 15 кВт.

Область применения

Полноприводный минитрактор, сделанный своими руками, обладает достаточно неплохими характеристиками проходимости, что дает ему возможность выполнять фактически тот же фронт работ, что и магазинные аналоги, такие как Уралец, Кубота, Булат 120, Янмар, Беларусь 132н, Скаут.

Безусловно, мощность самодельного агрегата может быть несколько слабее, но на уровне бытового использования данный факт практически незаметен.

Основной областью применения данного агрегата, выполненного своими руками, являются сельскохозяйственные работы. Под этим термином кроется достаточно широкий спектр, включающий в себя множество сопутствующих работ. Иными словами, самодельный минитрактор необходим для следующих целей:

  • вспахивание земельных владений с целью дальнейшего их использования;
  • культивирование почвы, а также избавление от сорняков;
  • боронирование почвы;
  • проведение посевных работ на обработанной почве;
  • посадка и выкопка картофеля.

В принципе, это основное предназначение минитрактора, для чего он и изготавливается. Но, его применение можно существенно расширить, если предусмотреть в его конструкции специальное соединение для дополнительного оборудования, навесного и прицепного типа.

Если все сделать правильно, то ваша самоделка может дополнительно выполнять следующие работы:

  • транспортировка различных грузов (перевозка дров, строительного мусора и т.д.);
  • уборка снега в зимнее время года;
  • стрижка лужаек и газонов, а также заготовка сена для скота.

Как мы видим, минитрактор переломка классика 4х4 своими руками способен существенно облегчить жизнь любого сельского жителя, ведь с помощью данной техники становится возможным выполнение всего вида работ, которые требуется при грамотном ведении подсобного хозяйства.

Незаменимость самодельного агрегата обусловлена еще и тем, что при его изготовлении используется минимум вложений и средств, что очень важно для сельской местности. Более подробно о работе полноприводного минитрактора смотрите на видео:

Более подробно о работе полноприводного минитрактора смотрите на видео:

МИНИ-экскаватор своими руками 11 фото

При выполнении огородных или дачных задач небольшие размеры лопаты могут не справиться с заданным объемом работ, особенно в весенний и осенний период, когда почва нуждается в перекопке. С этой задачей отлично справится мини-экскаватор, который можно собрать своими руками по чертежам из интернета, с помощью слесарного инструмента. Модель экскаватора можно сделать один раз, а пригодится она на всю жизнь.

Все закупаемые материалы для устройства обойдутся дешевле, чем покупка заводской модели.

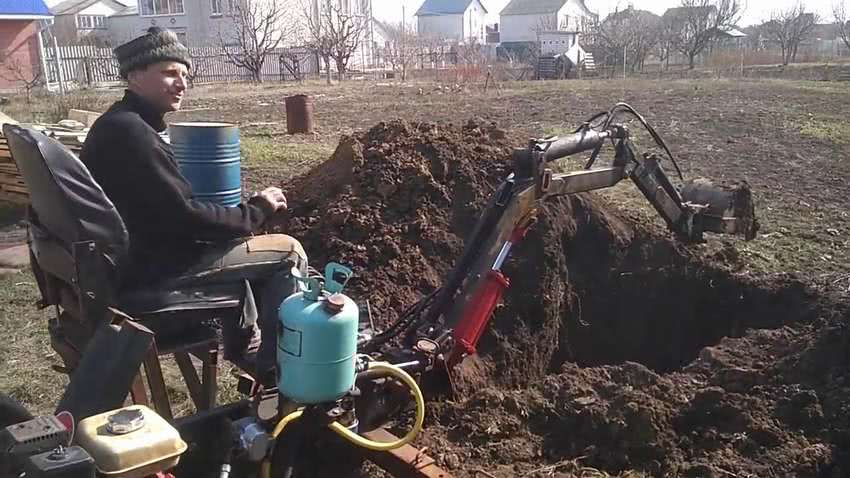

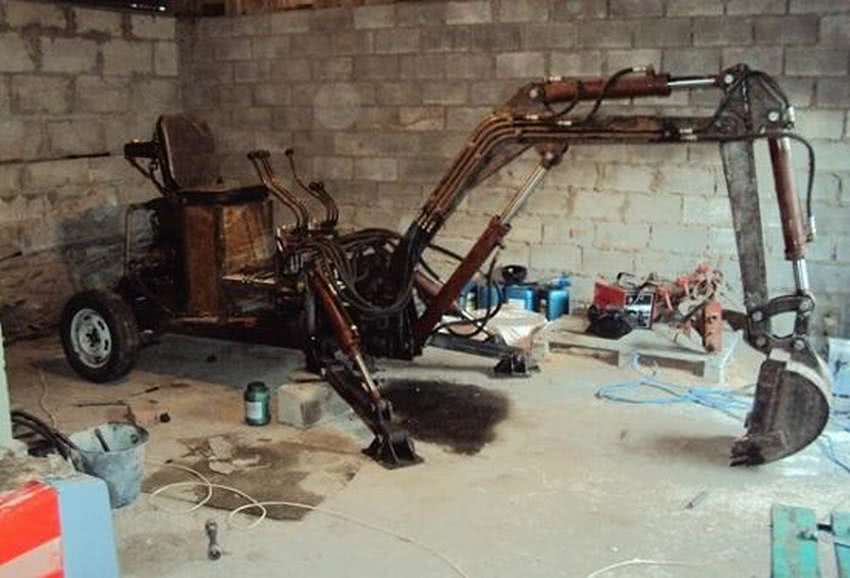

Мини-экскаватор с опорами. Первая копка.

Плюсом постройки будет лёгкость разборки и транспортировки.

Раму и колёса можно приделать от старого автомобиля.

Процесс сборки мини-экскаватора.

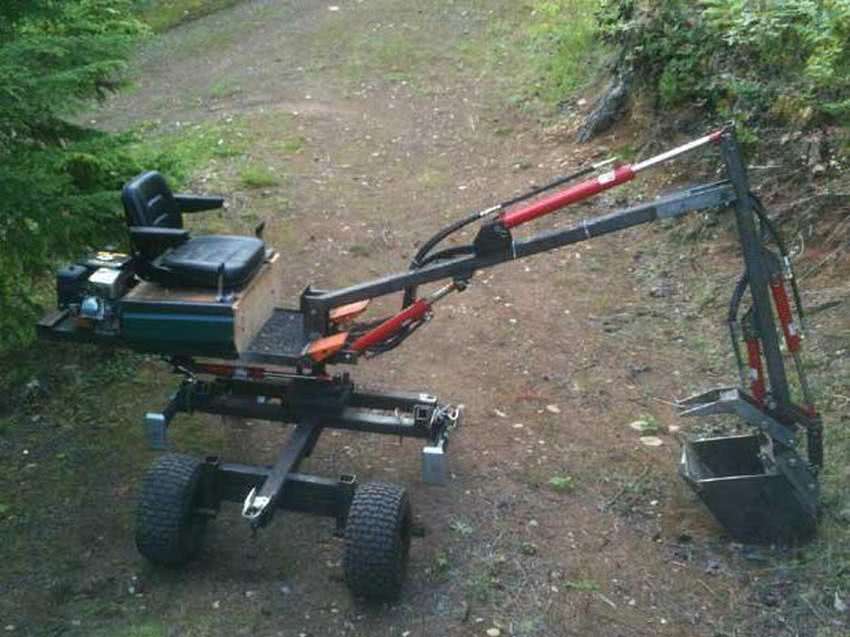

Нью-Йоркская самоделка. Ничем не хуже наших, стоит взять на заметку.

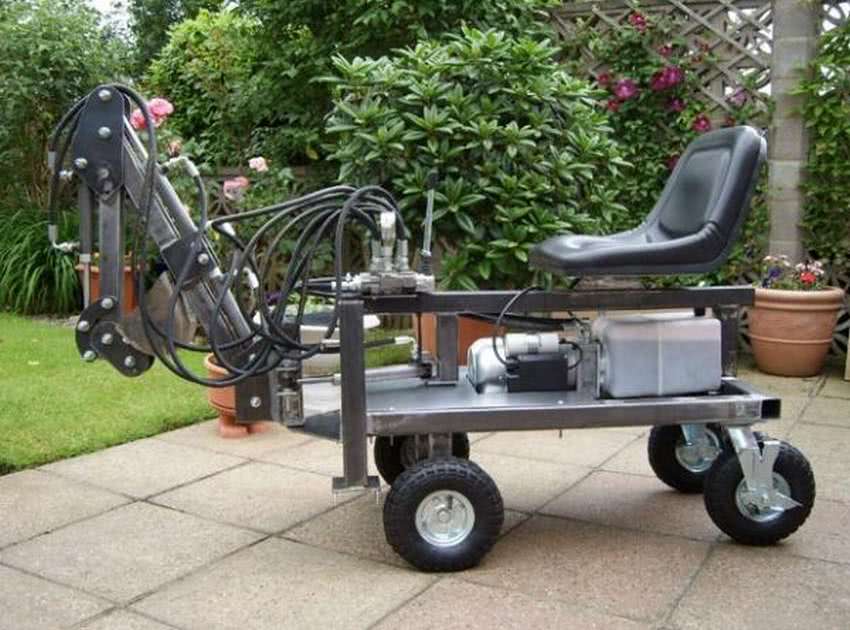

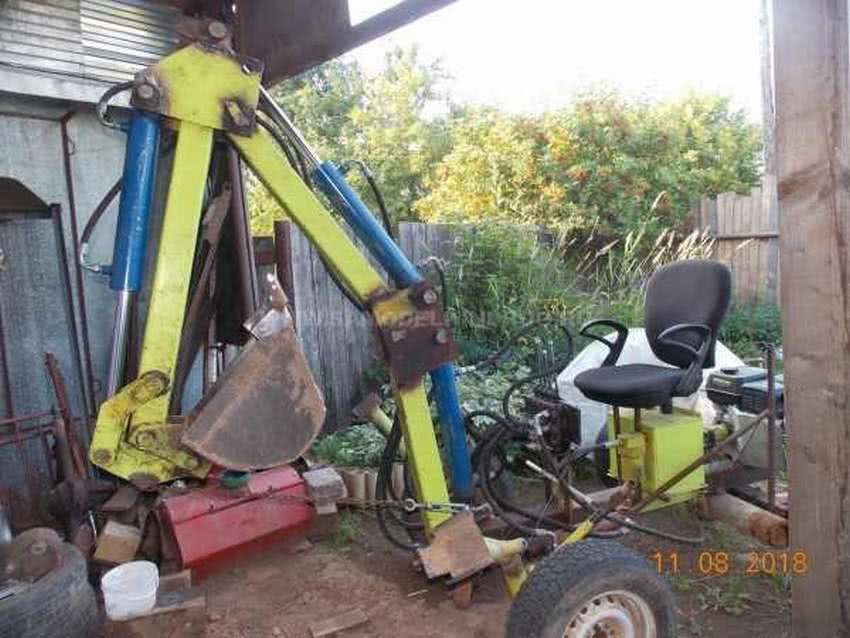

Интересная модель с компьютерным стулом. Каждому геймеру дать в руки экскаватор и страна будет с развитым сельским хозяйством.

Удобная модель для дачи и огорода.

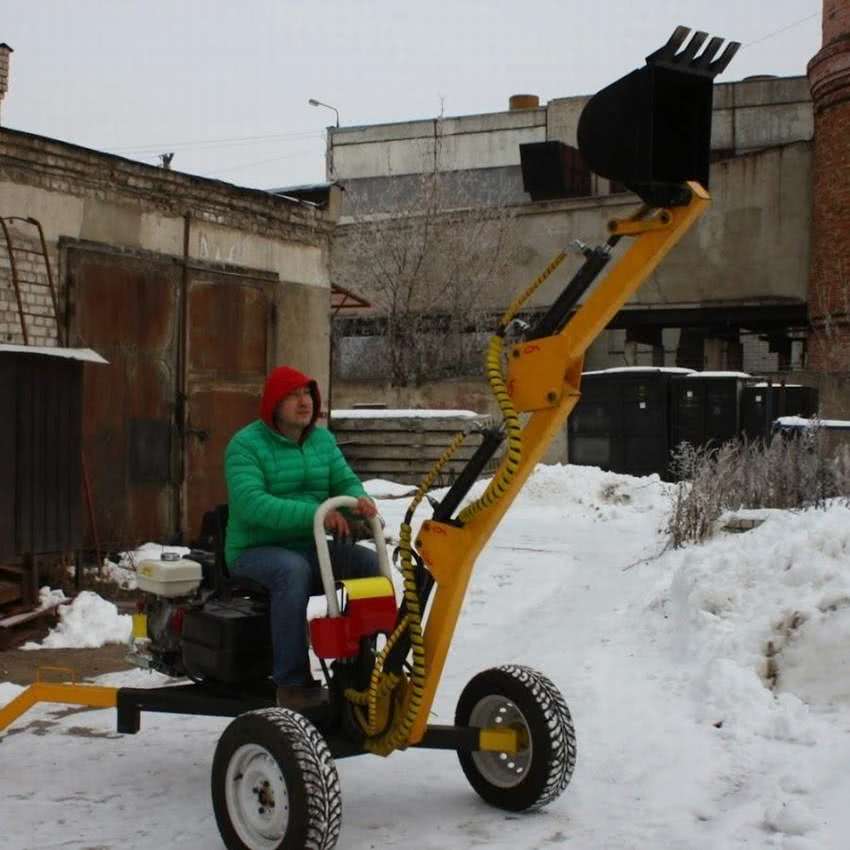

Почему бы не почистить снег просто и быстро?

На «троне» мини-экскаватора удобно и работа идет.

Постройка самоделки сможет оправдать любые ожидания и вложенные средства.

Читать полностью (ссылка)

Выбор модели

Правильно собранный мини-экскаватор ничем не уступает моделям, созданным по всем правилам в заводских условиях. Обладает некоторыми преимуществами для частного использования: минимальный расход топлива, простая транспортировка, адаптированность под конкретные потребности, малый вес. Работать можно на любых площадях, в том числе в складских и других закрытых помещениях. Обычно подобная техника требуется на дачах, у загородных домов, используется в рытье ям и котлованов, для неглубоких коммуникаций и пр.

Существуют различные виды мини экскаваторов

Типы самодельных моделей:

  1. Экскаватор из мотоблока, на базе имеющегося минитрактора или просто автомобиля. На нем используется навесное оборудование. Собирается автономная техника на гусеничном или автомобильном колесном ходу, способная перемещаться по участку самостоятельно. Другой вариант — машина, перемещаемая с использованием вспомогательных средств. Если понадобится, все навесное оборудование легко демонтируется, а использованная база снова используется по прямому назначению.
  2. Мини экскаватор с нуля. Трудоемкий вариант для самых опытных умельцев. Невозможно справиться с подобной задачей новичку, время и деньги будут потрачены зря. Понадобятся специфические навыки или квалифицированные помощники, хороший багаж технических знаний.
  3. Простое бюджетное решение — прицепной экскаватор на прицепе Т40 с рамой и колесной осью.

Устанавливается автономный двигатель, гидравлика и специфическое оборудование.

Это интересно: Самые популярные модели российских и азиатских мини-экскаваторов: рассказываем по полочкам

Приступаем к работе

Некоторые домашние умельцы, собирают самодельный мини-экскаватор из готовых узлов. Необходимые детали приобретаются в магазинах, но в этом случае, гораздо проще и дешевле будет купить уже готовую модель. Поэтому мы рассмотрим вариант самостоятельной сборки из старых деталей.

Рама. Этот элемент рекомендуется делать из металлического швеллера № 8 или 10. Швеллер разрезается на куски нужной длины и соединяется между собой при помощи сварки. К раме крепится колёсная ось от старого автомобильного прицепа. Сверху к швеллеру привариваются металлические листы, это будет платформа для оборудования. Рекомендуется сразу определить место для крепления стрелы, и усилить его дополнительными листами железа и кронштейнами.

Стрела с ковшом. Если у вас нет опыта по сборке сложных механизмов, то лучше купить уже готовую стрелу. При самостоятельном изготовлении стрелы, рекомендуется использовать трубы круглого или квадратного сечения, с толщиной стенок 6-8 миллиметров. Стрела состоит из трёх частей, которые соединяются между собой шарнирами или втулками.

Ковш можно сварить самостоятельно, из металлических листов. Чтобы конструкция получилась достаточно прочной, рекомендуется усилить верхнюю часть дополнительной полоской металла, пустить продольные рёбра жёсткости и сделать «клыки». Для изготовления зубьев ковша, можно использовать металлические «пальцы», позаимствованные с гусениц старого трактора.

Гидравлика. Это самый сложный элемент мини-экскаватора. Гидросистема отвечает за работу стрелы. Чтобы стрела опускалась, поворачивалась и двигалась, вам понадобятся 3 гидравлических цилиндра. Ещё один будет отвечать за управление ковшом. Снять их можно с любого старого грузового автомобиля, где цилиндры отвечают за подъём кабины.

Чтобы гидравлическая система работала, необходимо установить насос. Оптимально подойдёт насос шестеренчатого типа НШ-10. В комплекте с насосом можно использовать четырёхсекционный гидрораспределитель Р-16А или РГС-253. Всё гидравлическое оборудование соединяется между собой шлангами. Насос соединяется с двигателем, на платформе устанавливается ёмкость для масла.

Силовая гидравлическая система самодельного экскаватора

Рисунок 4 Схема гидросистемы (упрощенная)

1 – один из четырёх гидроцилиндров; 2 – запорные устройства; 3 – один из четырёх гидрораспределителей; 4, 5, 7 сапун, щуп, сливная пробка маслобака 6; 8 – масляный фильтр; 9 – насос гидросистемы.

Узел собирается по приведенной на рисунке 4 схеме:

  • тип насоса шестеренный НШ-10;
  • гидрораспределители РХ-346;
  • 4 гидроцилиндра с диаметром штока 50 мм и ходом 400мм для управления опорно-поворотной колонкой, стрелой, рычагом стрелы, ковшом;
  • маслопроводы – рукава высокого давления;
  • запорные устройства – односторонние гидрозамки трубного монтажа.

В работе не приводятся описание и устройство некоторых узлов, деталей, из которых строятся прицепные экскаваторы. Считаю, что механизм поворота стрелы, систему его крепления к раме, узлы соединения штоков гидроцилиндров с подвижными деталями в состоянии просчитать и исполнить в металле достаточно опытный домашний мастер, своими руками изготовивший не один механизм. Исходить надо из имеющихся материалов, привязывая конструкцию к выбранной схеме экскаватора.

Описание и принцип работы мини экскаватора

После того, как принято решение построить машину своими руками, нужно понять, какой тип мини-экскаватора нужен. Существуют два основных типа мини экскаваторов:

  • автономные (самоходные);
  • буксируемые (используются с другой техникой: трактором, мотоблоком).

Если в хозяйстве уже имеется мотоблок или мини-трактор, логично собрать прицепной мини экскаватор своими руками с дополнительной точкой крепления.

При наличии опыта авторемонта, старого автомобильного двигателя и свободного времени, проще создать автономный блок с шасси и оборудованием для земляных работ. Однако следует помнить, что строительство прицепного блока намного проще и проще, чем чертежи самоходного, который имеет гораздо больше деталей и узлов и более трудоемок в изготовлении.

Принципиально мини экскаватор работает точно также, как любой другой. Он предназначен для относительно небольшого объема работ, а также для работ в стесненных условиях. В частности, широко используется:

  • на городских улицах и автотрассах без прекращения движения транспорта;
  • в городских хозяйствах для прокладки труб и кабелей;
  • для установки оград и дорожных знаков;
  • в благоустройстве дворов устройстве парков;
  • в аварийно-спасательных службах;
  • для строительных работ небольшого объема (например, устройства фундаментов для загородных домов);
  • на археологических раскопках;
  • при реконструкции и сносе зданий — особо компактные модели могут работать даже внутри здания на межэтажных перекрытиях.

Также существуют модели с возможностью радиоуправления. Они применяются в экстренных и аварийных случаях, в том числе при поисково-спасательных работах для разбора завалов, для сноса аварийных зданий и других опасных работ в ограниченном пространстве.

Разновидности

Мини-экскаватор считается уменьшенной копией гусеничных экскаваторов. Обычно в эту классификационную категорию включают машины весом от 0,8 до 8 тонн. Основными отличиями являются короткая вращающаяся платформа и резиновые (а не металлические) гусеницы, что позволяет использовать их на твердом дорожном покрытии (во дворах, на площадках и пр).

Как таковой классификации мини-экскаваторов нет. Имеющиеся в продаже модели различаются размерами, ключевыми характеристиками и ценой.

Есть у мини-техники и ограничения:

  • низкая скорость движения (2—5 км / ч);
  • низкая эффективность траншеекопателя и загрузочного ковша;
  • малая глубина копания;
  • небольшая сила на краю ковша.

Все это — следствие небольшого размера мини-экскаватора, и с лихвой компенсируется его преимуществами: компактностью, мобильность, экономичностью. Для более серьезных работ следует выбирать более мощные модели.

Как собрать минитрактор своими руками на базе мотоблока Нева — чертежи и схемы

Наличие мотоблока значительно упрощает обработку почвы. Но следить за ним во время работы не всегда удобно. Учитывая, что многие модели обладают достаточной мощностью, их владельцы стараются улучшить конструкцию. Даже профессионалам будет полезно знать, что из мотоблока Нева собрать минитрактор не так уж и сложно. Чертежи и схемы для этого послужат основой для создания надежного и многофункционального агрегата.

Общие рекомендации

На первом этапе нужно определиться с оптимальной моделью силового агрегата. У него должно быть достаточно мощности, чтобы приводить в действие самодельную раму. Лучше для этого использовать модель Нева МБ-23С 9.0 ПРО. Его четырехтактный двигатель мощностью 9 л.с обеспечит тягу, необходимую для обработки земли с помощью навесного оборудования: культиватора, плуга и т.д.

Мотоблок Нева МБ-23С 9.0 ПРО

Если доступна модель с меньшей мощностью, вы можете сделать переходник вместо полнокадрового, как описано здесь. Он будет менее функциональным, но повысит комфорт мотоблока.

Что нужно для изготовления полноценного минитрактора? Давайте сначала рассмотрим его основные компоненты.

  • Рамка. Изготавливается из подручного металлолома. Поворотный механизм. Самая простая дисковая тормозная система. Элементы сиденья и кузова. Насадка для крепления фурнитуры, рычажная система для работы.

Большинство комплектующих можно приобрести в пунктах приема металлолома или на станциях автосервисов

В этом случае необходимо обратить внимание на качество и отсутствие брака

Во-первых, они определяются с функциями, которые должен выполнять минитрактор от мотоблока. Чаще всего выбирают универсальную схему, предполагающую обработку земли и транспортировку грузов. Для второго варианта вам понадобится прицеп, который вы можете сделать самостоятельно или купить уже готовую модель.

Чертежи

Общая кинематическая схема

Кинематическая схема составляется для правильной стыковки всех составляющих конструкции. В нем обязательно подробно описаны стыки вала мотоблока с колесной парой. Желательно, чтобы трансмиссия была на задней оси, чтобы трактор имел лучшую проходимость.

важно, чтобы все детали минитрактора были подобраны правильно. При необходимости возможно проведение их модернизации — обработки на токарном станке

Следует помнить, что срок эксплуатации и эксплуатационные характеристики будущего трактора будут напрямую зависеть от качества комплектующих.

При выборе схемы рисунка следует обратить внимание на поворотный механизм. Этот узел бывает двух видов

  • Перелом тела. Он отличается надежностью, но при этом рулевая колонка должна располагаться точно над узлом. Мини-трактор, построенный по этому принципу, будет иметь небольшую маневренность на поворотах. Установка рулевых тяг. Их установка потребует больше времени и заводских комплектующих. Но при этом можно будет выбрать место установки мотоблока (на переднюю или заднюю ось), причем угол поворота также значительно увеличится.

Выбрав оптимальную схему, можно приступать непосредственно к изготовлению агрегата.

Мини-чертеж шасси трактора

Делаем раму

Для самостоятельной сборки конструкции вам понадобится минимальный набор инструментов и аксессуаров. Последние лучше всего выбирать исходя из схемы и, при отсутствии комплектующих, вносить изменения в чертеж с учетом параметров заменяемых комплектующих.

  • Ламинированный металл для изготовления каркаса. Используются квадратная труба, уголки и швеллеры. Для изготовления корпуса рекомендуется использовать стальной лист толщиной 1,5 мм. Готовые детали подвески и качелей. Сварочный аппарат, электроды, болгарка, дрель, измерительный инструмент.

По подготовленной кинематической схеме и сборочным чертежам изготавливается рама минитрактора. По окончании этого этапа необходимо провести пробную установку мотоблока. Затем устанавливаются элементы подвески — ступицы и колеса. Тягу необходимо закрепить на переднем мосту. Завершающий этап — установка мотоблока и места водителя.

Далее следует проверить работоспособность получившегося накопителя. Испытания могут потребовать незначительной регулировки рулевого управления и регулировки углов установки колес. Только после этого можно будет установить аксессуары и проверить минитрактор в поле.

На первый взгляд кажется, что изготовление такой конструкции нецелесообразно — переходник имеет не меньшую комфортность. Однако при движении по вспаханному полю сцепление колес будет недостаточным, что приведет к формированию всего устройства. Именно поэтому при больших объемах работ рекомендуется использовать минитрактор, рабочие характеристики которого на порядок выше, чем у штатного адаптера.

Прицепной самодельный экскаватор. Основные узлы и механизмы

  1. Несущая рама одноосная с пневмоколесами.
  2. Двигатель и привод гидравлического насоса.
  3. Опорно-поворотная колонка с закреплённым стреловым оборудованием.
  4. Исполнительное оборудование из поворотной стрелы на две секции и ковшового устройства.
  5. Гидравлическая система из насосной установки, масляного фильтра, бака, распределителей золотникового типа, рабочих гидроцилиндров и соединительных трубопроводов.

Рама

Сварная, выполнена из пары лонжеронов и трех поперечин, в качестве материала использованы профильные трубы квадратного сечения Ст3сп 100х100*5.

На раму крепятся: прицепное устройство, ось опорно-поворотной колонки, подрамник двигателя, кресло оператора, мост пневмоколес. Размеры изделия зависят от используемого моста (деталь старого автомобиля, автоприцепа), выбранной компоновки устройств экскаватора.

https://youtube.com/watch?v=C3MUYFgR1oY

Силовой агрегат

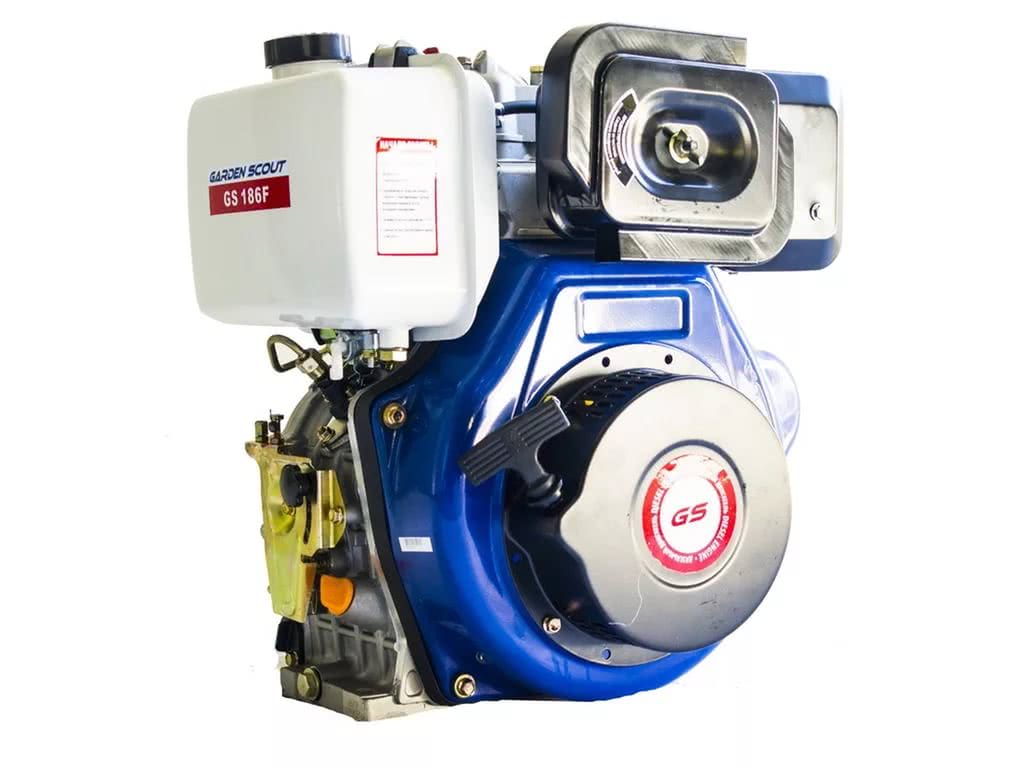

Мотор LIFAN 182F (11,0 л. с., вал диаметром 25 мм, с автоматическим сцеплением и понижающим редуктором 2:1) и гидронасос НШ-10 собираются единым блоком на подрамнике. Соединение фланцевое с резиновыми демпферами.

Стреловой механизм и ковшовое устройство

Стрела и рычаг изготавливаются из профильных труб квадратного сечения Ст3пс2 80х80*5 , Ст3сп 100х100*5, соединительные косынки из стального листа Ст45 толщиной 10-15 мм. Оси стальные, вытачиваются по размеру отверстия в штоке гидроцилиндра.


Рисунок 2 Кинематика и устройство стрелы

Заготовки для ковша вырезаются из качественной листовой стали толщиной 6-8 мм и провариваются по швам. Днище и верхняя полость по периметру усиливаются пластинами из стали. По передней кромке нижней части навариваются «зубья».

Размеры заготовок выбираются пропорциональны рисунку 3 и формируются исходя из ширины ковша по передней кромке: 300, 350, 400 мм.

В качестве механизма разворота стрелы в горизонтальной плоскости использована опорно-поворотная колонка с жестко закрепленной на поперечине рамы экскаватора осью и трубчатым, несущим нагрузку, корпусом.


Рисунок 3 Устройство ковша

Изготовленный стреловой механизм и ковшовое устройство обеспечивают следующие параметры по кинематике.

Параметры Обозначение на рисунке 2 Единица измерения Значение
Копание на глубину А мм max 2500
Глубина копания по вертикали Б -/- 2017
Высота копания В -/- max 1968
Разгрузка на высоте Г -/- max 1078
Вылет рычага стрелы Д -/- max 3037
Вылет при максимальной глубине копания Е -/- 2225

Изготовление хоппер ковша простейшей конструкции

Штукатурный пистолет представляет собой настолько элементарную конструкцию, что его можно изготовить за несколько часов. Всё, что для этого потребуется — определиться с размерами приспособления, подготовить необходимые материалы и инструмент, после чего останется собрать ковш и опробовать его в действии.

Чертежи и размеры

Несмотря на кажущуюся простоту, при изготовлении фактурного пневмопистолета лучше воспользоваться чертежами собранных и опробованных конструкций. Конечно, конфигурацию бункера можно разработать и самостоятельно, однако, преимущество представленных ниже чертежей в том, что в них учитываются ошибки нескольких предыдущих моделей и пожелания специалистов-штукатуров. Конечно, размеры приспособления можно изменять по своему усмотрению

Важно только соблюдать пропорции и уклоны, а также не забывать о предельных значениях параметров распылительной части устройства

Определяясь с размером приспособления, не забывайте о том, что работать придётся непрерывно по несколько часов, всё это время удерживая ковш с штукатуркой на весу. Именно поэтому оборудование объёмом более 2 – 3 литров изготавливать нецелесообразно.

Материалы и инструмент

Для изготовления хоппер ковша в домашних условиях понадобятся:

  • листовой металл толщиной от 0.4 до 1 мм. Можно использовать как обычную сталь, так и алюминий или оцинкованную жесть;
  • пневмопистолет или стальная трубка диаметром в ¼ дюйма;
  • форсунка, изготовление которой можно заказать у токаря;
  • одна или несколько шайб (по числу сопел) с внутренним диаметром 10 – 12 мм;
  • ножницы по металлу;
  • «болгарка» (угловая шлифовальная машина);
  • электрическая дрель и набор свёрл;
  • металлическая линейка;
  • маркер.

Инструкция по сборке штукатурного пистолета

  1. Перенесите контуры с чертежа на листовой металл при помощи кальки. После этого пройдитесь по всем линиям острой чертилкой. Это даст возможность сохранить их видимость при раскрое.
  2. Ножницами по металлу или шлифмашиной вырежьте выкройку бункера. Если размера заготовки будет недостаточно, то развёртку можно разделить на несколько деталей. Если бункер изготавливается из жести, то вполне можно обойтись ножницами по металлу
  3. Согните металлическую заготовку основания ковша по линиям нижней плоскости.
  4. К полученной детали приварите переднюю и заднюю часть ёмкости.
  5. Закрепите верхнюю ручку хоппера. У модели, представленной на схеме, она находится слева, следовательно, основной вес приходится на правую руку (для правши). Если инструмент будет использоваться левшой, ручку переносят на другую сторону.
  6. В нижней части бункера сверлят отверстия под сопла, которые с двух сторон укрепляют стальными шайбами.

Технология нанесения отделочных материалов с помощью штукатурной лопаты

Как и при ручном оштукатуривании, перед тем, как приступить к нанесению раствора, выставляют маяки, а поверхность стен или потолка очищают от пыли и увлажняют. Если есть необходимость, поверхностный слой укрепляют композитными грунтовочными составами или армируют специальной сеткой.

При эксплуатации хоппера рабочая смесь расходуется очень быстро (за 3–4 минуты из его сопла распыляется более 50 кг штукатурки), поэтому прежде, чем приступить к нанесению отделочного слоя, делают необходимый запас раствора.

К нанесению штукатурки приступают без промедления, особенно если вопрос касается гипсовых составов. Хоппер удерживают правой рукой за ручку пистолета, а левой — за кронштейн на бункере. Используя ковш как совок, зачерпывают раствор из ёмкости и стряхивают его излишки с внешних стенок бункера. Пистолет подносят к стене и нажимают курок распылителя. Плавно перемещая приспособление снизу вверх, от одного маяка к другому, равномерно заполняют промежуток строительной смесью. После этого длинным правилом (можно использовать ровную рейку) проводят по маякам, снимая излишки штукатурки. Использование жёсткой смеси даёт преимущества в том, что она отлично лежит на вертикальной стене, не сползает и не тянется за правилом. Кроме того, небольшое количество жидкости уменьшает усадку, что даёт возможность штукатурить в один слой.

Видео: Штукатурка по маякам при помощи хоппер ковша

После схватывания штукатурку затирают, а ковш промывают. Остатки раствора удаляют вручную, а сопла продувают компрессором, поместив хоппер в ёмкость с водой. Если работа не закончена, а просто требует небольшого перерыва, то без промывки всё равно не обойтись. Только после этого инструмент не сушат, а оставляют в воде.

  • лучше всего штукатурка ложится на предварительно выровненные стены, независимо от того, из какого материала они изготовлены — кирпича, бетона, шлакоблоков или плит теплоизоляции;
  • для работы достаточно давления до 4 атмосфер, которое допускается увеличить до величины в 6 атмосфер для компенсации падения производительности в момент включения;
  • при необходимости нанесения толстого слоя штукатурки пневмоковш удерживают на расстоянии 2 – 3 см от стены. Оптимальным считается зазор в 6 – 10 см;
  • если раствор наносят в качестве отделочного слоя, то фактурный пистолет удерживают на максимальном удалении от поверхности;

Иногда возникает необходимость в оштукатуривании труднодоступных мест. В таких случаях устанавливают дополнительные насадки, расширяющие область использования инструмента.

Чертежи, схемы, деталировка, сборка

Прежде всего следует понять, для чего в основном будет применяться мотоблок. Для сельскохозяйственных работ с грунтом или для перевозки различных объектов. Чаще всего выбирают универсальную модель чтоб и на огороде работал и по хозяйству грузы таскал. Сзади минитрактора добавляется ещё фаркоп для сцепки с прицепом. Который при желании также можно собрать по готовым схемам, ведь материалы для изготовления минитрактора и прицепа схожи и можно сделать две модели сразу.

Для того, чтобы всё работало быстро и правильно следует составить кинематическую схему.

В этом чертеже отображаются места соединения колёсной оси и редукторного вала. Рекомендуется устанавливать задний привод. Это придаст минитрактору дополнительную устойчивость и проходимость.

Все детали следует выбирать тщательно. Они должны подходить одна к другой. При необходимости их можно подогнать при помощи токарного станка. От того, насколько хорошо будут подходить детали одна к другой, будет зависеть длительность эксплуатации всего минитрактора.

Когда составляется чертёж, необходимо учесть поворотное устройство. Оно может быть двух вариантов:

  • Поворот при помощи перелома кузова — это прочная, надёжная и проверенная временем схема. Но при этом не особо манёвренная при проведении поворотов. И рулевая колонка устанавливается чётко над узлом их соединения.
  • Рулевая тяга — это более маневрённая версия управления минитрактором. Она позволяет совершать повороты под большим углом. Но и деталей для этой версии необходимо так же больше. Лучше всего использовать заводские запчасти от других автомобилей. Плюсом этого варианта является ещё и тот факт, что ведущими могут быть как задние, так и передние колёса минитрактора.

После выбора поворотного устройства можно приступать к переоборудованию мотоблока в минитрактор.

Процесс создания каркаса

Для самостоятельного создания рамы необходимо небольшое количество материалов, если каких-либо комплектующих нет в наличии, то их можно заменить аналогами. Но при этом они должны иметь похожие размеры и свойства:

  • Металл для рамы — понадобятся уголки, швеллера и квадратная труба. Для обшивки корпуса необходимо использовать сталь, у которой толщина более 1,5 мм.
  • Поворотное устройства
  • Пара колёс и оси для них
  • Набор подшипников
  • Инструменты (рулетка, сварка, дрель и болгарка)

Тщательно соблюдая начальную схему, собирается рама. По размерам, углам соединений и кинематической схеме.

После соединения всех элементов следует проверить правильность монтажа. Для этого необходимо установить раму на мотоблок. Если всё стало на свои места, начинаем следующий этап, если что-либо не устанавливается, то поправляется и устанавливается снова.

Рулевое управление

Далее ставятся готовые элементы: рулевая тяга (которую лучше всего устанавливать на заднюю ось), ступицы и ось. На ось крепятся колёса при помощи болтов.

И в конце устанавливается сиденье.

На этом процесс сборки завершён. И можно приступать к пробным заездам. Здесь необходимо обкатать минитрактор по ровной поверхности.

Зачастую необходимо дополнительно настроить управление или расположение колёс.

Если всё хорошо, то затем можно подсоединить навесное оборудование и приняться к полевым испытаниям. По желанию можно ещё провести косметические работы с краской или грунтовкой. Это защитит минитрактор от воздействия коррозии.

На видео представлено слайд шоу — как изготовить минитрактор из мотоблока:

https://youtube.com/watch?v=BrdoqUrgDHM

Самостоятельный процесс переоборудования мотоблока в минитрактор — работа довольно кропотливая, смысла в которой многие не видят.

Тем более что для мотоблоков Нева «Красный Октябрь» предлагает уже готовую конструкцию – адаптер. И нет необходимости в проведении всех этих манипуляций.

Но не всё так просто. Адаптер хорош лишь при необходимости провести мелкие работы. У него не предусмотрены надёжные грунтозацепляющие механизмы. И при неровных поверхностях или вязкой почве он будет постоянно буксовать. С минитрактором таких проблем не возникает, поэтому мотоблок Нева с адаптеров минитрактор нам не заменят.

Пошаговая сборка детского экскаватора

Большинство сопряжений фиксируется при помощи сварочных швов. Основу можно самостоятельно сделать из профиля, если отсутствует старый диск. Алгоритм сборки состоит из пунктов:

Красим изделие для защиты от коррозии, подбирая яркие цвета. Монтируем в песочнице так, чтобы радиус действия оставался в пределах периметра. На видео представлен вариант домашнего мини экскаватора от одного из мастеров.

Которая может стать отличной игрушкой для развития механики у детей. Итак, будем изготавливать экскаватор из шприцов.

Нам понадобится: — 5 шприцов на 20 кубов; — 5 шприцов на 5 кубов; — пластиковые хомуты; — гайки, шайбы и болты диаметром 4 мм; — деревянные линейки; — рейка 30х10 см; — система от капельницы.

Первым делом нужно сделать стрелу из рейки. Ниже представляем чертежи и разметку.

Из двух линеек необходимо сделать вторую половину стрелы. Соединяем половины стрелы болтом, шайбами и гайкой. Между линейками подкладываем отрезок рейки, чтобы придать стреле форму.

Разрезаем линейку вдоль и проделываем два отверстия по краям.

Между получившимися кусками также приклеиваем отрезок рейки.

Из рейки также изготавливаем башню экскаватора.

Две заготовки башни соединяем к стреле.

Доска толщиной 2 см будет служить станиной, поэтому вырезаем круглую заготовку, на которой будет крепиться стрела.

На круглой заготовке проделываем пазы по размеру заготовок башни. Башню также можно соединить при помощи железных уголков. Если сделали пропилы, то можно дополнительно приклеить башню горячим клеем. Между двумя элементами башни приклеиваем кусок рейки, чтобы не зажать стрелу при затягивании.

Приклеиваем обрезки линейки для придания необходимой толщины.

Основание можно сделать из куска доски толщиной 3 см. На основании просверливаем отверстие и вставляем болт. Перейдем к изготовлению ковша. Заготовки представлены на фотографии ниже.

Собираем ковш клеевым пистолетом.

В рейке стрелы проделываем паз, в котором можно будет закрепить маленький шприц. Фиксируем шприц пластиковым хомутом.

Стрелу соединяем с ковшом при помощи проволоки, которая должна соединить линейку ковша с хомутом. Аналогичным образом соединяем остальные движущиеся места. По словам автора, места затягивания хомутами необходимо обмотать толстым слоем изоленты, чтобы не согнуть шприц. Также не следует затягивать хомуты слишком туго. Нагрузку на шприц можно уменьшить, если прикрепить резинку для купюр.

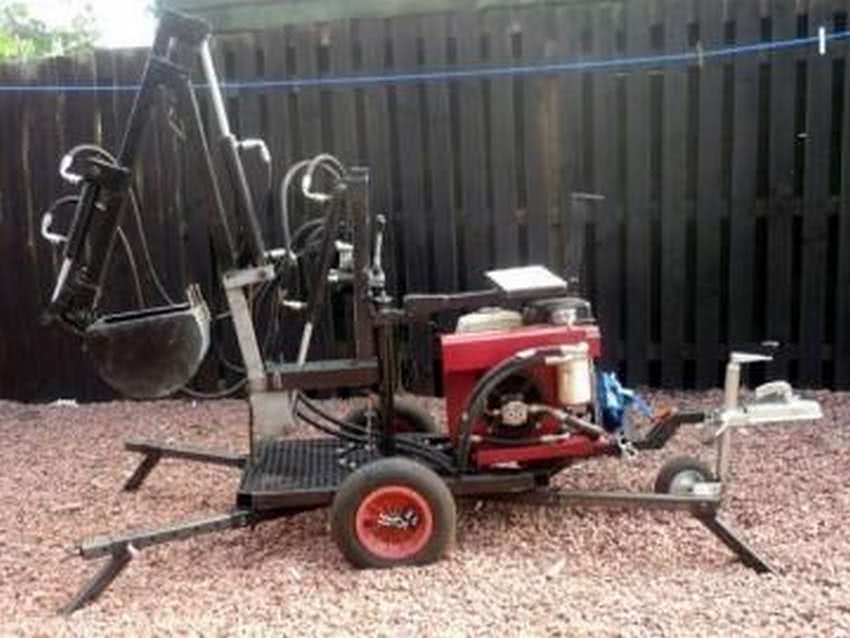

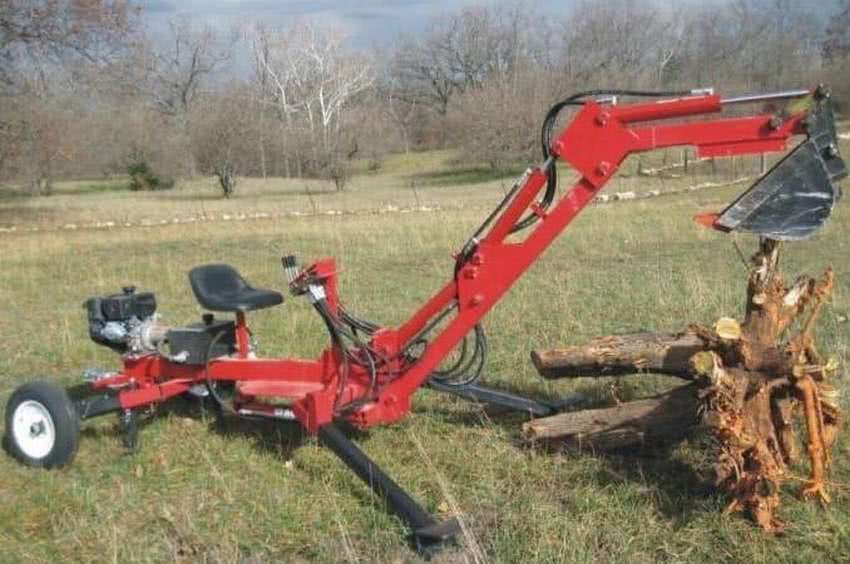

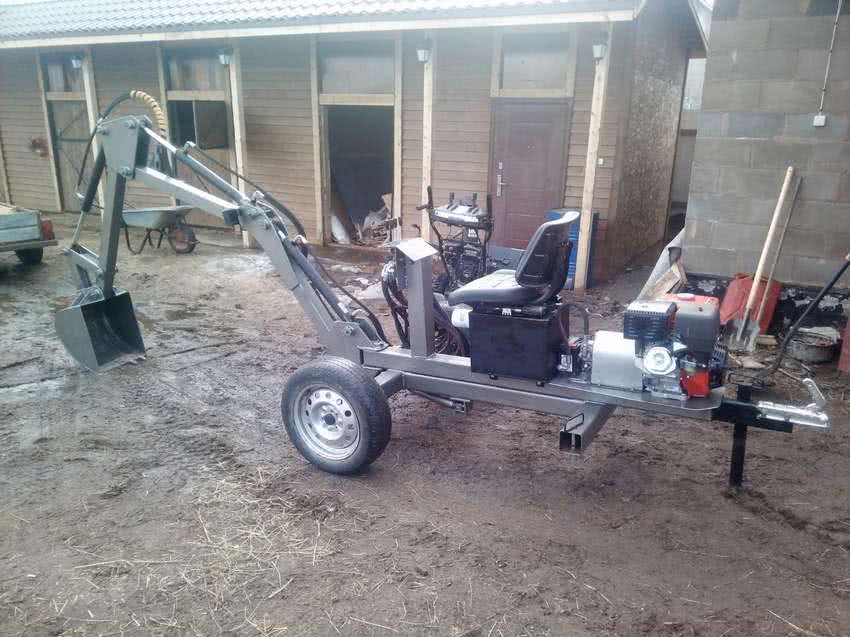

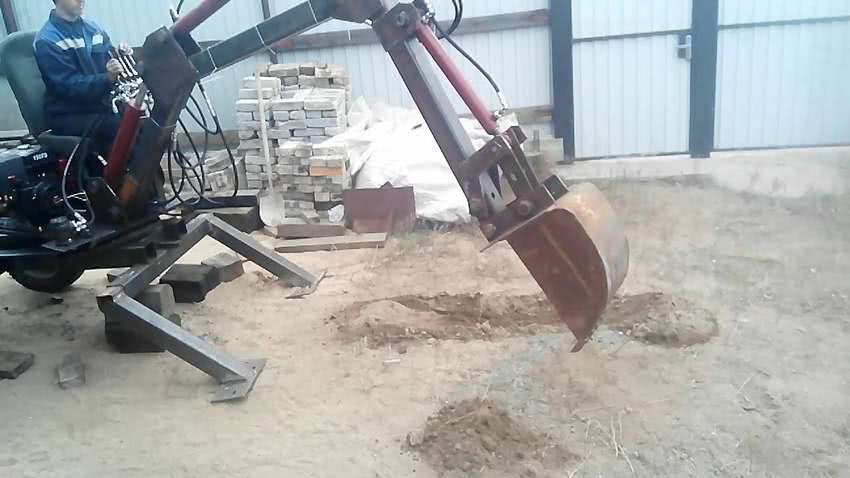

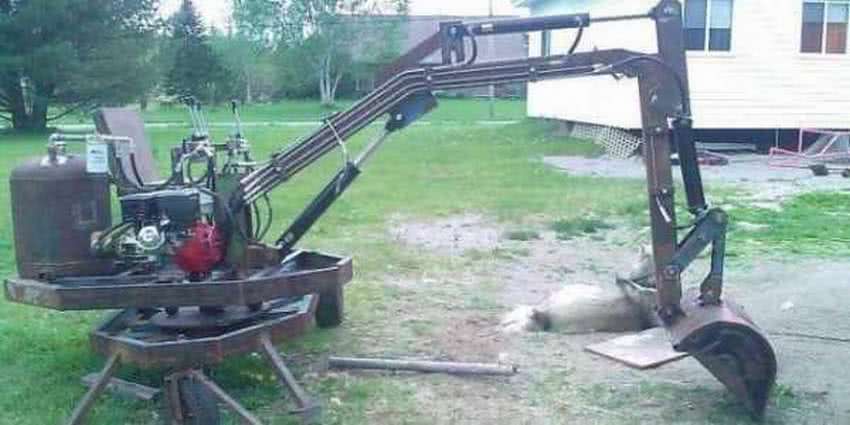

Частая аренда землеройной техники — процедура затратная и не обеспечивает удобства владельцу участка. Другое дело — собственная компактная машина, с которой можно сэкономить на услуге аренды, расходовать минимум топлива и при этом получать все функции полноценных моделей. Создать такую технику непросто, но для настоящего мастера не невозможно. Как сделать мини экскаватор своими руками? Для начала нужно определить его параметры и тип.

Правильно собранный мини-экскаватор ничем не уступает моделям, созданным по всем правилам в заводских условиях. Обладает некоторыми преимуществами для частного использования: минимальный расход топлива, простая транспортировка, адаптированность под конкретные потребности, малый вес. Работать можно на любых площадях, в том числе в складских и других закрытых помещениях. Обычно подобная техника требуется на дачах, у загородных домов, используется в рытье ям и котлованов, для неглубоких коммуникаций и пр.

Монтаж двигателя и гидравлики

Самым выгодным вариантом для переделки мотоблока в самодельный четырехколесный трактор считается одноцилиндровый дизельный мотор с водяным охлаждением — такой обычно ставят на китайские мотокультиваторы марки Скаут, Зубр и российскую Неву. Одноцилиндровый дизель экономичен, поэтому эксплуатация произведённого на его основе минитрактора не будет накладной. Его, как правило, размещают на передней части рамы, что позволяет небольшому трактору поддерживать оптимальное равновесие во время эксплуатации с дополнительным инструментарием. На месте расположения мотора устанавливают систему крепления, которую лучше сделать «плавающей» (скользящей), чтобы упростить регулирование и натяжение ремней.

Передачу усилия от мотора к задним колёсам самодельного трактора организовывают при помощи ременной передачи. Раздаточную коробку ВОМ, как и коробку передач, можно использовать со списанного автомобиля ГАЗ-53. Силовой агрегат самоделки монтируют таким образом, чтобы шкив ВОМ располагался в одной плоскости со шкивом, размещённым на задней оси минитрактора. Заодно намечают место для расположения педали сцепления. Ременную передачу закрывают защитным чехлом, чтобы избежать соскальзывания в процессе работы и сделать её срок службы более продолжительным.

После завершения основной работы на самодельный минитрактор с двигателем от мотоблока устанавливают гидравлический подъём. Комплект гидравлики переделки должен включать масляный насос, бачок для масла, гидроцилиндр и распределитель. Все составные части системы соединяются гибкими маслостойкими шлангами. Желательно, гидравлику сделать с плавающим режимом — это обеспечит полноценную работу навески мототрактора. Тогда и почвофреза будет работать как надо.

Весь модельный ряд тяжелых мотоблоков (Скаут , Угра, Нева и др.) — https://garden-shop.ru/motobloki.html

Затем производят установку водительского кресла, а так же фар и габаритов, если планируется передвижение минитрактора по автодорогам. Они обеспечат безопасность при эксплуатации транспорта в тёмное время суток и позволят избежать проблем с требовательными сотрудниками дорожных патрульных служб.

С чего начать?

Конечно, с визуализации. Дабы проблемы, связанные с дальнейшей эксплуатацией мини экскаватора, созданного своими руками, не закопали навсегда ваше время и труд, к его созданию вы должны подойти с четким осознанием, что и как делать. Ведь накупив уйму запчастей, потратив бессчетное количество времени и усилий, навряд ли кому-то захочется в конечно итоге осознать, что его «поделка» оказалась дороже, чем серийный экземпляр, но при этом менее эффективной. После взвешивания всех «за» и «против», первое, чем необходимо вооружиться, – это чертеж. Его можно или купить на иностранных сайтах, или подсмотреть на просторах рунета. Если вы займетесь поиском необходимой информации на зарубежных сайтах, помните, что, например, в американской системе измерения используются дюймы, а не метры. Не забудьте перевести одни величины в другие!

Далее ко всему этому необходимо приложить вашу смекалку, умелые руки и набор необходимых деталей. Но обо всем по порядку.


Источник фото: exkavator.ruМини экскаватор. Визуализируем

https://youtube.com/watch?v=bA9bgBAYAro

https://youtube.com/watch?v=4A9T8ShbgBo

https://youtube.com/watch?v=P8LS_k6cKeg
