Цветомузыка, цветомузыкальное оборудование своими руками. схема цму, конструкция, описание сборки и наладки

Что необходимо, для изготовления цветомузыки

Резисторы для цветомузыкальной установки, собственного производства, могут использоваться только постоянные, с мощностью 0.25-0.125. Подходящие резисторы, можно увидеть на рисунке ниже. Полоски на корпусе показывают величину сопротивления.

Также в схеме применяются R3 резисторы, и подстроечные R — 10, 14, 7 и R 18 вне зависимости от типа. Главное требование, возможность установки на плату, применяемую при сборке. Первый вариант светодиодной цветомузыки, собирался с применением резистора переменного типа с обозначением СПЗ-4ВМ и импортными — подстроечными.

Что касается конденсаторов, то использовать нужно детали с рабочим напряжением на 16 вольт, не менее. Тип, может быть любой. При затруднениях в поиске конденсатора С7, можно соединить параллельно, два меньших по ёмкости, для получения требуемых параметров.

Применяемые в схеме светодиодной цветомузыки конденсаторы С1, С6 должны быть способны работать на 10 вольтах, соответственно С9–16В, С8–25В. Если вместо старых советских конденсаторов, планируется использовать новые, импортные то стоит помнить, что они имеют различие в обозначении, нужно заранее определить полярность конденсаторов, которые будут устанавливаться, иначе можно перепутать и испортить схему.

Ещё для изготовления цветомузыки потребуется диодный мост, с напряжением 50В и рабочим током, около 200 миллиампер. В случае, когда нет возможности установить готовый диодный мост, можно сделать его из нескольких выпрямительных диодов, для удобства их можно убрать с платы и смонтировать отдельно с применением платы меньшего размера.

Параметры диодов, выбираются аналогично применяемых в заводском исполнение моста, диодов.

Светодиоды, должны быть красного, синего и зёленого цвета свечения. Для одного канала их понадобится шесть штук.

Что касается транзисторов, то подойдут VT1 и VT2, индекс обозначения не важен.

Ещё один необходимый элемент, стабилизатор напряжения. Используется пятивольтовый стабилизатор, импортного производства, с артикулом 7805. Также можно применять 7809 (девятивольтовый), но тогда из схемы нужно исключить резистор R22, а вместо него ставится перемычка, соединяющая минусовую шину и средний вывод.

Соединить цветомузыку с музыкальным центром, можно при помощи трехконтактного разъёма «джек».

И последнее, что необходимо иметь для сборки, это трансформатор с подходящими параметрами напряжения.

Общая схема для проведения сборки цветомузыки, в которой используются описанные детали на фото ниже.

Мощный лазер

Как самому сделать цветомузыку

Безусловно, речь пойдет об изготовлении не слабеньких китайских образцов, популярных среди детворы. Нет, это будет мощнейший лазер на 300 мВт. По этой причине надо быть крайне осторожным, так как луч может оказать вред здоровью людей и животных. Обязательно надевание спецочков, а луч ни в коем случае нельзя направлять на кого или что-либо.

Любое изготовление начинается с подготовки определенных комплектующих. Не исключение и это руководство.

Вот, что следует подготовить:

  • Привод ДВД со скоростью записи 16х и выше.
  • Различные конденсаторы на 100пф и 100мф.
  • Аккумуляторы.
  • Китайский лазер.
  • Фонарь со светодиодками стальной.

Таким образом, из этих комплектующих можно будет легко изготовить простейший драйвер. Другими словами, это будет обычная плата, выводящая лазерный диод на требуемую мощность.

Как сделать самому цветомузыку

Китайский лазер является, по сути, коллиматором или модулем, оснащенным линзой. Последняя трансформирует энергию в тонкий луч. Lazer-указки или коллиматоры китайского производства можно легко достать в радиомагазинах. В них имеется удобное место для внедрения лазерного диода. Стоят устройства не больше 300 рублей.

Переходим к изготовлению:

Вынимаем лазерный диод из привода ДВД. Помним, что деталь очень хрупка и мала, ее можно легко испортить

Действуем крайне осторожно, снимая красный диод из каретки привода

  • Обматываем концы стабилитрона тончайшими метизами или применяем специальный держать с антистат действием, так как лазер невероятно чувствителен.
  • Паяем драйвер по классической схеме. Действуем крайне внимательно, чтобы не перепутать полярность.

Цветомузыка своими руками схема

Интересный момент. Прежде инсталляции стабилитрона в схему, собирая все в корпус, рекомендуется проверить функциональность драйвера.

Проверить надо также совместимость тока и диода. Идеальный вариант, это поставить какой-нибудь другой лазерный диод, можно нерабочий, а затем замерить силу тока с помощью спецометра. Для 16-иксных вариантов идеальным будет значение 300/350мА. Для 22 х можно и побольше – 500 мА.

Самая простая схема цветомузыки

Удобный корпус – это не только для внешнего вида, но и для удобства, функциональности. Технари, как правило, не любят этого делать, им не до красоты, но раз делаем для себя, то нужно постараться. Лучше подобрать изначально схему корпуса светодиодного фонаря. Почему? Все очень просто: размеры вполне хорошие – 10х4 см, и затраты небольшие.

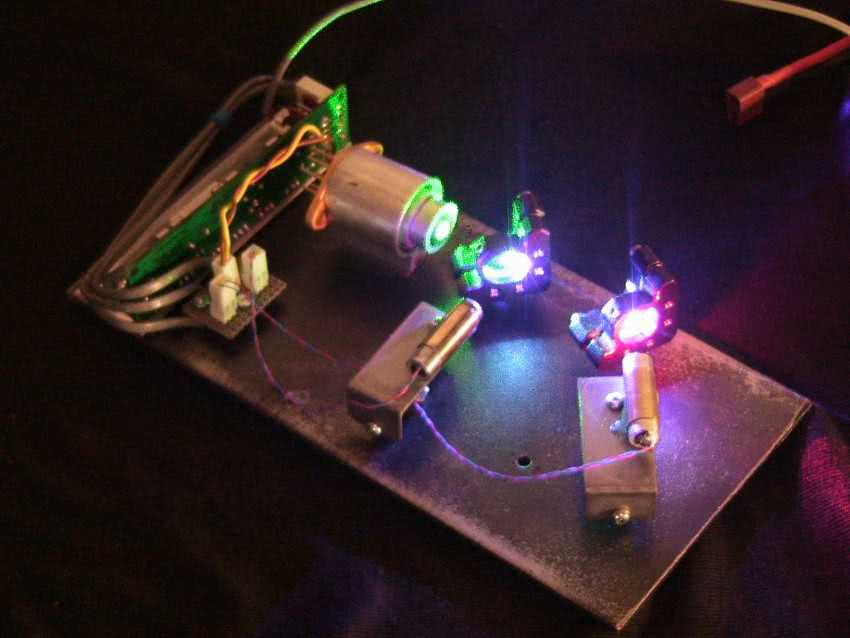

Все, мощный лазер готов – это самое главное. Он бьет на удивление далеко, можно создавать теперь мощнейшую цветомузыку, как на дискотеках и в клубах.

Схемы по изготовлению цветомузыки

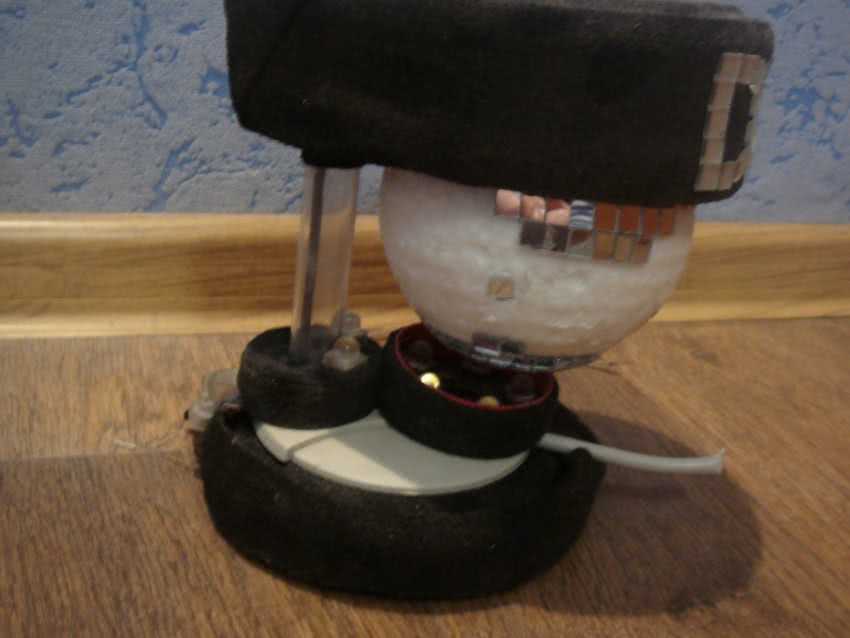

Изготовить самодельную цветомузыку можно и другими способами. Главное – это желание создать что-то очень оригинальное. Смотрите видео и фото, это даст наглядное понимание. Можно, конечно, и купить установку, но цены на действительно качественную продукцию впечатляют не на шутку.

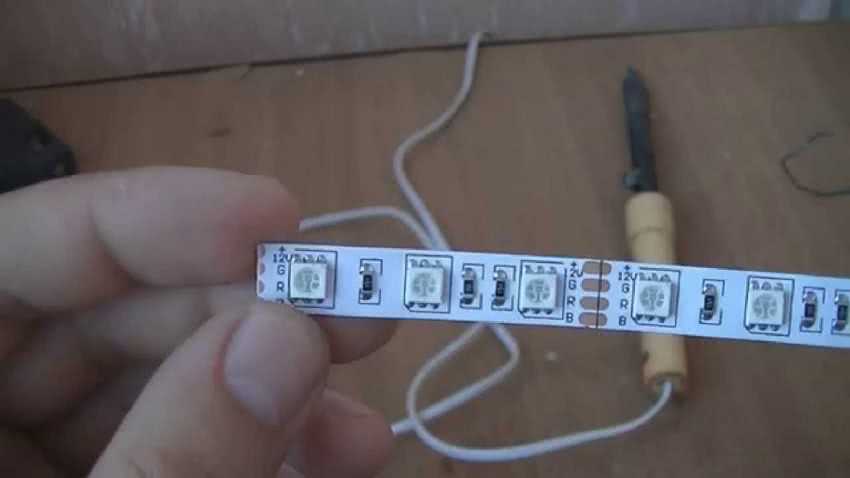

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

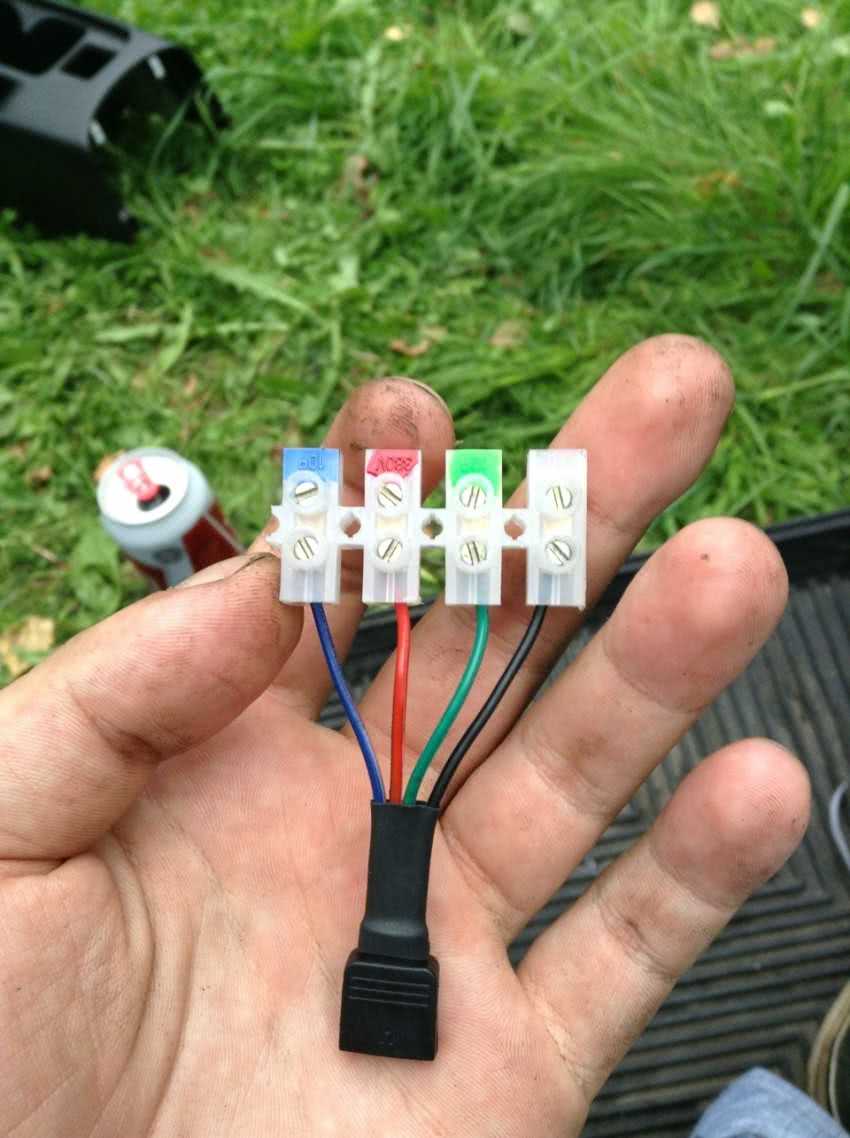

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

  1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.
  1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

  1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.
  1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:
  • мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
  • потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

  1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.
  1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.
  1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Схема с использованием светодиодов

Рассмотрим ещё одну инструкцию как сделать цветомузыку, теперь уже на обычных светодиодах. Берём следующие элементы:

  • Пластина из оргстекла
  • Как минимум 4 светодиода
  • Кабель

Из пластины вырезаем детали для корпуса, в одной из которых проделывает два отверстия для наушников и питания, все пластины зачищаем для придания им матовой поверхности.


Соединяем пластины с помощью термопистолета. Светодиоды тоже зачищаем.

Далее следуем схеме на приведенном ниже фото цветомузыки и закрепляем установку в авто. У данной схемы есть одна особенность – количество светодиодов напрямую зависит от мощности блока питания, и должно быть ему равным. Иными словами для двенадцативольтового блока потребуется четыре диода на 3v каждый.

Ещё один популярный метод заключается в использовании сразу нескольких последовательно соединённых светодиодов. Подбираем два частотных фильтра для высоких и низких частот соответственно. Через них сигнал передаётся на усилители, и далее на светодиоды.

Если сделать номиналы резисторов, а в качестве транзистора выбрать КТ817, то установку можно сделать намного ярче.

  • У этой схемы есть одно важнейшее преимущество перед другими схемами – можно использовать светодиоды абсолютно любого цвета, при этом их яркость будет варьировать в зависимости от громкости музыки.

И, наконец, самая необычная схема в виде ночного неба. Она приятно удивит любого вашего пассажира, и сделает прослушивание музыки максимально комфортным. Этот метод успешно применяется не только в авто, но и в комнатах.

Суть схемы проста: подготавливаем потолок для создания тёмного фона. Подбираем светодиоды с лампочками разной яркости и размещаем их на потолке в хаотичном порядке.


Собираем схему как показано на рисунке и посещаем её в спичечный коробок.

Надеемся что приведенные выше схемы помогут вам не только с комфортом прослушивать любимую музыку, но и приятно удивить друзей и родных необычными самодельными устройствами.

Простая трёхканальная схема

Избавиться от недостатков предыдущей схемы позволяет трёхканальный преобразователь звука. Самая простая схема цветомузыки с разделением звукового диапазона на три части показана на рисунке.

Питается она постоянным напряжением 9В и может засветить один или два светодиода в каждом канале. Состоит схема из трёх независимых усилительных каскадов, собранных на транзисторах КТ315 (КТ3102), в нагрузку которых включены светодиоды разного цвета. В качестве элемента для предварительного усиления можно использовать небольшой сетевой трансформатор понижающего типа.

Входной сигнал подаётся на вторичную обмотку трансформатора, который выполняет две функции: гальванически развязывает два устройства и усиливает звук с линейного выхода. Далее сигнал поступает на три параллельно включенных фильтра, собранных на базе RC-цепей. Каждый из них работает в определённой полосе частот, которая зависит от номиналов резисторов и конденсаторов. Низкочастотный фильтр пропускает звуковые колебания частотой до 300 Гц, о чем свидетельствует мигание красного светодиода. Через фильтр средних частот проходит звук в диапазоне 300-6000 Гц, что проявляется в мерцании синего светодиода. Высокочастотный фильтр пропускает сигнал, частота которого больше 6000 Гц, что соответствует зелёному светодиоду. Каждый фильтр оснащен подстроечным резистором. С их помощью можно задать равномерное свечение всех светодиодов, независимо от музыкального жанра. На выходе схемы все три отфильтрованных сигнала усиливаются транзисторами.

Если питание схемы осуществляется от низковольтного источника постоянного тока, то трансформатор можно смело заменить однокаскадным транзисторным усилителем.

Во-первых, гальваническая развязка теряет практический смысл. Во-вторых, трансформатор в несколько раз проигрывает схеме, показанной на рисунке, по массе, размерам и себестоимости. Схема простого усилителя звуковой частоты состоит из транзистора КТ3102, двух конденсаторов, отсекающих постоянную составляющую, и резисторов, обеспечивающих транзистору режим с общим эмиттером. С помощью подстроечного резистора можно добиться общего усиления слабого входного сигнала.

В случае когда необходимо усилить сигнал с микрофона, ко входу предыдущей схемы подключают электретный микрофон, подавая на него потенциал от источника питания. Схема двухкаскадного предварительного усилителя показана на рисунке.

В данном случае подстроечный резистор стоит на выходе первого усилительного каскада, что даёт больше возможностей для регулировки чувствительности. Конденсаторы С1-С3 пропускают полезную составляющую и отсекают постоянный ток. Для реализации подойдёт любой электретный микрофон, для нормальной работы которого достаточно смещения 1,5В.

3-х канальная цветомузыка на транзисторах

Приветствую, уважаемые меломаны-самоделкины!

Все мы хоть раз в жизни, хоть немного, но были на дискотеках. Громкая музыка, яркий свет разных цветов, бьющий в глаза в такт музыке непременно любого человека раскрепостит и заставит потанцевать. Даже сейчас, когда я это пишу, хочется просто встать и потанцевать

Рассмотрим каждую её часть более подробно. Как видно, она содержит три канала, соответственно три разных цвета светодиодов. На левой части схемы виден вход — сюда будем подавать аудио-сигнал. Следом идут три подстроечных резистора, по одному на каждый канал, это позволит независимо настраивать чувствительность каждого канала. Это нужно, в первую очередь из-за того, что частотный спектр типичных музыкальных треков не равномерный, а с помощью этих резисторов можно уравнять его так, что все три цвета будут зажигаться гармонично. Сопротивление подстроечных резисторов R4 — R6 может лежать в диапазоне 47 кОм — 200 кОм. После регуляторов на схеме видны частотные фильтры, именно они отвечают за то, на каких частотах будут зажигаться светодиоды каждого из каналов. Номиналы ёмкостей и сопротивлений в этих фильтрах уже подобраны нужным образом, нужно только их в точности придерживаться. Далее сигнал, уже подготовленный, поступает на базы коммутирующих транзисторов, каждый транзистор коммутирует светодиоды своего канала. Если использование цветомузыки планируется с отдельными светодиодами, то достаточно поставить сюда маломощные NPN транзисторы, например, КТ315, КТ3102, BC547, 2N2222, 2N3904. Если уже вы хотите подключить на выход более серьёзную нагрузку, например, длинные светодиодные ленты, то следует поставить транзисторы помощней, например, BD139. При этом их коэффициент усиления должен быть не меньше 100.

Если брать аудио-сигнал с телефона или плеера, то может оказаться так, что его не хватит для зажигания светодиодов, особенно при прослушивании музыки на небольшой громкости. Но это не беда, ведь схема предусматривает подключение дополнительного общего предусилителя сигнала. Он поднимает уровень сигнала по амплитуде, а затем подаёт на вход схемы самой цветомузыки, которая была представлена выше. Этот усилитель собирается всего на одном транзисторе и также содержит своей подстроечный резистор для настройки уровня сигнала. Подойдёт любой подстроечник сопротивлением 47 кОм — 200 кОм. Транзистор можно применить любой из того же ряда, КТ315, КТ3102, BC547, 2N2222, 2N3904. Питание этих двух схем общее, и может составлять 9-12 вольт. Ток потребления, при использовании одиночных светодиодов, очень мало, а потому схему запросто можно питать от аккумулятора. Но при использовании в качестве осветительного прибора светодиодных лент будьте внимательны при выбора источника питания, ведь ленты, особенно длинные, потребляют значительный ток. Схема предусилителя:

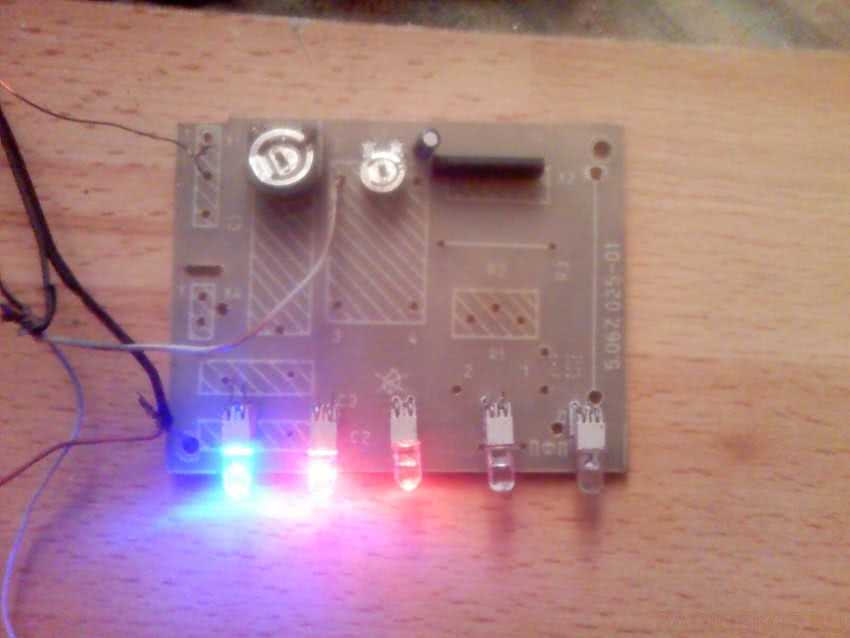

Схема собирается на аккуратной миниатюрной печатной плате, она уже предусматривает монтаж самой цветомузыки вместе с предусилителем. Для подключения аудио-сигнала и питания используются двойные клеммные колодки

Обратите внимание, что аудио-сигнал на входе — моно, поэтому достаточно взять просто один из аудио-каналов, правый или левый, это никак не отразится на работе цветомузыки. Несколько фотографий процесса изготовления платы представлены ниже:

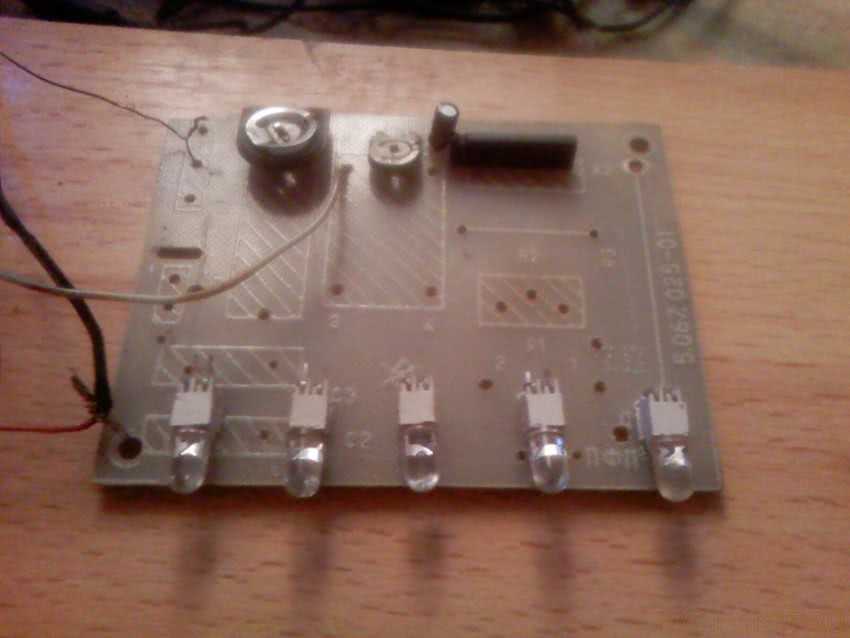

Готовая плата начинает работать сразу после подачи питания и аудиосигнала, достаточно лишь подстроить уровни сигналов подстроечными резисторами. Такую схему можно использовать как отдельное законченное устройство, либо в составе усилителя, и при этом вывести светодиоды на переднюю панель. Данная схема проста, но содержит в себе один недостаток — яркость зажигания светодиодов будет зависеть от громкости подаваемого на вход звука. Решить её можно путём применения системы автоматической регуляции уровня, но это уже совсем другая история. Так или иначе, такая схема будет очень кстати для сборки вечерком, когда нечего делать

Внимание! После сборки и настройки, вы, вероятнее всего, залипните у схемы надолго, наблюдая за моргающими светодиодиками

Удачной сборки! Все вопросы, замечания, дополнения прошу писать в комментарии

plata.zip (скачиваний: 99)

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как выбрать продукцию

Организаторы вечеринок нередко задаются вопросом: «Как правильно выбрать цветомузыкальную установку?» Критерии выбора у всех разные. Какой фирмы лучше, каждый определяет для себя самостоятельно

Немаловажное значение имеет обзор отзывов. Исходить нужно из того, что существует две разновидности цветомузыки: светодиодная и лазерная

Специалисты рекомендуют учитывать нюансы каждой категории товара, и обращать внимание на такие тонкости

Лазерные модели

Делятся на лучевые, точечные и анимационные. Лучевые отображают на поверхности линии, которые постоянно меняют цвет и форму.  Удачный выбор для совмещения с генераторами дыма. Самыми распространенными и востребованными принято считать точечные устройства. Лазер проходит сквозь трафареты, наполняя пространство динамичными и постоянно изменяющимися проекциями. Анимационные модели напоминают воспроизведение мультиков. Вначале идут определенные надписи и рисунки. Предоставляют возможность сделать авторскую анимацию посредством использования специальной программы.

Нельзя не обращать внимания на мощность и охват рабочей площади. Чем значительнее мощность лазера, тем большее пространство он охватит. Любой лазер обладает такой характеристикой, как максимальная рабочая площадь. Это поможет определиться с моделью.

Немаловажное значение имеет цветовое наполнение. Основными цветами являются:

  • R – красный;
  • G – зеленый;
  • B – синий.

При их смешивании получается масса разнообразных оттенков – от желтого до фиолетового.

Светодиодные модели

Включают в себя три основных подвида:

  1. В форме диско шара. Пользуются огромным спросом благодаря простоте эксплуатации и получаемого результата. Форма – полусфера. Охватывают помещение в полном объеме. Вешаются на стену или потолок. Можно установить на горизонтальную поверхность. Эффект превзойдет все ожидания.
  2. Проекторы. Относятся к основному виду цветомузыки. Обладают направленным точечным эффектом. Мощность значительная.
  3. Сканеры. Принцип действия — свет диодов попадает на вращающиеся зеркала. Результат – хаотичное световое шоу.

Порядок сборки схемы.

О деталях приставки. Транзисторы КТ315 можно заменить другими кремниевыми n-p-n транзисторами со статическим коэффициентом усиления не менее 50. Постоянные резисторы – МЛТ-0,5, переменные и подстроечные – СП-1, СПО-0,5. Конденсаторы – любого типа. Трансформатор Т1 с коэффициентом 1:1, поэтому можно использовать любой с подходящим количеством витков. При самостоятельном изготовлении можно использовать магнитопровод Ш10х10, а обмотки намотать проводом ПЭВ-1 0,1-0,15 по 150-300 витков каждая.

Диодный мост для питания тиристоров(220в) выбирают исходя из предпологаемой мощности нагрузки, минимум – 2А. Если количество ламп на каждый канал увеличить – соответственно возрастет потребляемый ток. Для питания транзисторов(12в) можно использовать любой стабилизированный блок питания расчитанный на рабочий ток минимум – 250 мА(а лучше – больше).

Читать также: Какой мощности генератор нужен для инверторной сварки

Сначала, каждый канал цветомузыки собирается в отдельности на макетной плате. Причем, сборку начинают с выходного каскада. Собрав выходной каскад проверяют его работоспособность, подав на его вход сигнал достаточного уровня. Если этот каскад отрабатывает нормально, – собирают активный фильтр. Далее – проверяют снова работоспособность того, что получилось. В итоге, после испытания имеем – реально работающий канал.

Подобным образом необходимо собрать и отстроить все три канала. Подобное занудство гарантирует безусловную работоспособность устройства после «чистовой» сборки на монтажной плате, если работа проведена без ошибок и с применением «испытанных» деталей.

Возможный вариант печатного монтажа(для текстолита с односторонним фольгированием). Если использовать более габаритные конденсаторе в канале самых низких частот, расстояния между отверстиями и проводниками придется изменить. Применение текстолита с двухсторонним фольгированием может быть более технологичным вариантом – поможет избавиться от навесных проводов-перемычек.

Вместо тиристоров можно использовать и более»продвинутые» полупроводниковые приборы, например – оптосимисторы, не меняя при этом особенно схему. Это дает отличную гальваническую развязку между высоко и низковольтными цепями – такой элемент, как разделительный входной трансформатор становится необязательным. Вместо него, лучше поставить дополнительный предварительный усилительный каскад(на КТ315), что в свою очередь позволит снизить требования к транзисторам(по коэффициенту усиления). Необходимость в диодном мосте для выпрямления переменного напряжения, отпадает само собой. Придется подобрать величину сопротивления резисторов ограничивающих ток входа оптосимисторов(R12, R18, R25). Например, для оптосимисторов ТСО132-10 при напряжении 12в, потребуются резисторы на 200 – 240 Ом.

Реально собранная светомузыка в процессе настройки (19.10. 2015).

Она же – в корпусе, без крышки.(21. 10. 2015).

В работе.(27. 12. 2015).

В темноте.(27. 12. 2015).

Простая инструкция по созданию цветомузыки

Коллиматор лазерный

Сделать такую цветомузыку по силам каждому. Времени уйдет мало, ничего покупать не нужно, так как основные материалы можно подготовить из подручных средств.

Вот, что следует подготовить:

  • 20-сантиметровый металлический отрезок.
  • CD или DVD компакт-диск и laser-указка.
  • Кусочек гибкой резины.
  • Клей Момент.
  • Изолента.
  • Динамик, воспроизводящий музыку.

Начинаем:

  • С трубы убираем все заусеницы, делаем ее гладкой.
  • Вырезаем из диска кружочек, диаметр которого на 4-5 мм меньше, чем диаметр трубы.
  • Из резиновой перчатки вырезаем пальчик, который в дальнейшем можно будет надеть на трубу.

Китайская лазерная указка

  • Теперь вырезанный дисковый кружочек приклеивается Моментом к концу трубки с натянутой резиной. Круг должен сесть посередине трубы, зеркальной стороной к верху.
  • Полученная установка ставится поверх динамика, его сетки.

Рекомендуется установку зафиксировать на громкоговорителе чем-нибудь. Проверяем работу установки: пускаем луч китайской указкой на диск. Свет отражается. Остается только зафиксировать laser-указку над компакт-диском так, чтобы луч отсвечивался как требуется, вот и все.

Когда из громкоговорителя польет звук, волны заставят колебаться резину и диск. В свою очередь, колебания приведут к вырисовке различных фигур на поверхностях стен или потолка в ритм мелодии. Эффективно установить над компакт-диском добавочную laser-указку, или даже несколько. А если еще напустить дыму из дымогенератора, то лучи будут проходить сквозь дым, оставляя объемные картинки.

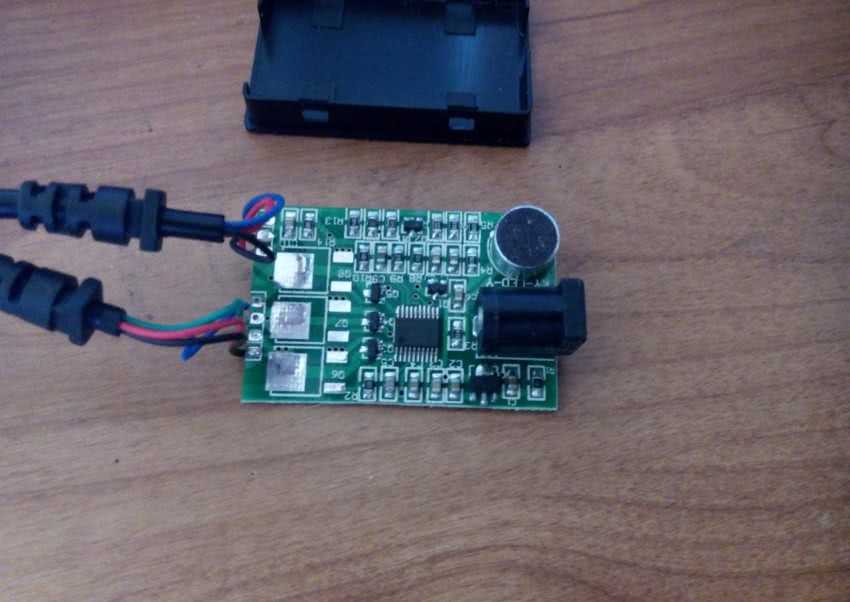

Цветомузыка с RGB светодиодной лентой

Следующая схема цветомузыкальной приставки работает от 12 вольт и может устанавливаться в автомобиле. Она совместила в себе основные функции ранее рассмотренных схемотехнических решений и способна работать в режиме цветомузыки и светильника.

Первый режим достигается за счёт бесконтактного управления RGB-лентой при помощи микрофона, а второй – за счёт одновременного свечения красного, зелёного и синего светодиодов на полную мощность. Выбор режима осуществляется при помощи переключателя, размещенного на плате. Теперь остановимся подробно на том, как сделать цветомузыку, которая отлично подойдет даже для установки в авто, и какие детали для этого потребуются.

Структурная схема

Чтобы понять, как работает данная цветомузыкальная приставка, сначала рассмотрим её структурную схему. Она поможет проследить полный путь прохождения сигнала.

Принципиальная схема

На основании структурных блоков, можно перейти к рассмотрению принципиальной схемы. Её общий вид представлен на рисунке.

fc

Нестабильное напряжение автомобильной сети может оказывать влияние на работу цветомузыки. Поэтому наиболее правильно подключать самодельные электронные устройства через стабилизатор на 12В.

Звуковые колебания в микрофоне преобразуются в электрический сигнал и через С2 поступают на прямой вход операционного усилителя DA1.1. с его выхода сигнал следует на вход операционного усилителя DA1.2, снабженного цепью обратной связи. Сопротивления резисторов R5, R6 и R10, R11 задают коэффициент усиления DA1.1, DA1.2 равный 11. Элементы цепи ОС: VD1, VD2, C4, C5, R8, R9 и VT1 вместе с DA1.2 входят в состав АРУ. В момент возникновения на выходе DA1.2 сигнала слишком большой амплитуды транзистор VT1 открывается и через С4 замыкает входной сигнал на общий провод. Это приводит к мгновенному снижению напряжения на выходе.

Затем стабилизированный переменный ток звуковой частоты проходит через отсекающий конденсатор С8, после чего разделяется на три RC-фильтра: R13, C10 (НЧ), R14, C11, C12 (СЧ), R15, C13 (ВЧ). Чтобы цветомузыка на светодиодах светила достаточно ярко, нужно усилить выходной ток до соответствующего значения. Для ленты с потреблением до 0,5А на каждый канал подойдут транзисторы средней мощности типа КТ817 или импортный BD139 без монтажа на радиатор. Если собираемая светомузыка своими руками предполагает нагрузку около 1А, то транзисторам потребуется принудительное охлаждение.

В коллекторах каждого выходного транзистора (параллельно выходу) стоят диоды D6-D8, катоды которых объединены между собой и выведены на переключатель SA1 (White light). Второй контакт переключателя соединён с общим проводом (GND). Пока SA1 разомкнут, схема работает в режиме цветомузыки. При замыкании контактов переключателя все светодиоды в ленте зажигаются на полную яркость, образуя в сумме белый поток света.

Тиристоры в цветомузыке

До сих пор в статье рассказывалось только про цветомузыкальные устройства на светодиодах. Если возникнет надобность собрать ЦМУ на лампах накаливания, тогда для управления яркостью ламп нужно будет применить тиристоры. Что такое вообще тиристор? Это трехэлектродный полупроводниковый прибор, который соответственно имеет Анод

,Катод иУправляющий электрод .

КУ202 Тиристор

На рисунке выше изображен советский тиристор КУ202. Тиристоры, в случае, если планируется использовать с мощной нагрузкой, также необходимо крепить на теплоотвод (радиатор). Как мы видим на рисунке, тиристор имеет резьбу с гайкой и крепится аналогично мощным диодам. Современные импортные просто снабжены фланцем с отверстием.

Одна из подобных схем на тиристорах приведена выше. Это схема трехканальной цветомузыки с повышающим трансформатором на входе. В случае подбора аналогов тиристоров, следует смотреть на максимальное допустимое напряжение тиристоров, в нашем случае у КУ202Н — это 400 вольт.

На рисунке приведена подобная схема цветомузыки приведенной выше, главное отличие в нижней схеме — отсутствует диодный мост. Также цветомузыку на светодиодах можно встроить в системный блок. Мной была собрана такая трехканальная цветомузыка с предусилителем в корпусе от сидирома. При этом сигнал брался со звуковой карты компьютера с помощью делителя сигнала, в выходы которого подключались активная акустика и цветомузыка. Предусмотрена регулировка уровня сигнала, как общего, так и отдельно по каналам. Запитывались предусилитель и цветомузыка от разъема Молекс 12 Вольт (желтый и черный провода). Схемы предусилителя и трехканальной цветомузыки по которым собирались приведены выше. Существуют и другие схемы цветомузыки на светодиодах, например эта, также трехканальная:

Цветомузыка на 3 светодиодах — схема

В этой схеме, в отличие от той, что собирал я, используется в канале средних частот индуктивность. Для тех, кто захочет сперва собрать что-нибудь попроще, привожу следующую схему на 2 канала:

Если собирать цветомузыку на лампах, то придется использовать использовать светофильтры, которые могут быть в свою очередь, как самодельными так и покупными. На рисунке ниже изображены светофильтры, которые есть в продаже:

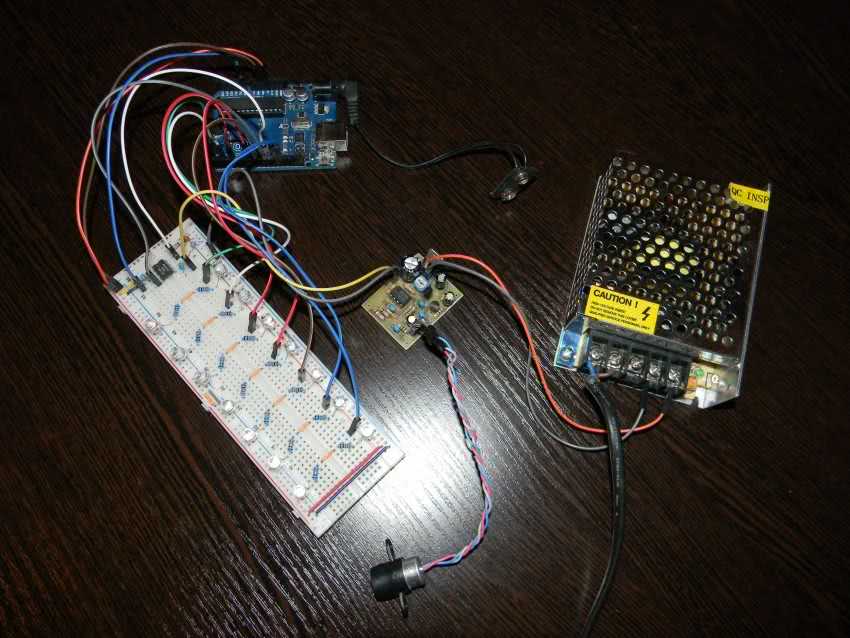

Некоторые любители цветомузыкальных эффектов собирают устройства на основе микроконтроллеров. Ниже приведена схема четырехканальной цветомузыки на МК AVR tiny 15:

Микроконтроллер Тiny 15 в этой схеме можно заменить на tiny 13V, tiny 25V. И под конец обзора от себя хочу сказать, что цветомузыка на лампах проигрывает по зрелищности цветомузыке на LED, так как лампы более инерционные, чем светодиоды. А для самостоятельного повторения можно рекомендовать вот такую

Цветомузыка самодельная

Цветомузыка самодельная в салоне собственного авто будет интересна всем любителям красивой дискотечной музыки. Сделать ее своими руками совершенно несложно. Цветомузыка в домашних условиях может быть быстро и легко собрана, если знать некоторые нюансы схемы и ее правильной установки.
