Схема антенны харченко для цифрового тв

Основные требования

Приемные устройства, работающие в диапазоне дециметровых волн, имеют единый принцип. Картинка обязательно будет четкой, если телевизионный сигнал имеет достаточную силу. Чтобы в этом убедиться, можно спросить у знакомых или соседей по даче, использующих цифровую антенну, показывает ли у них телевизор.

Для снижения уровня помех позади антенны можно самому установить отражатель. Он используется для устройств, улавливающих аналоговый сигнал, и может повлиять на качество приема «цифры» антенн квадратного типа. Отражатель устанавливается за центральным квадратом устройства.

Сложных расчетов не требуется. Можно для полной уверенности вычислить требуемый размер квадрата. Для этого необходимо узнать длину волны и разделить ее на 4. Полученное число будет означать нужную сторону внешнего квадрата. Стороны центральных квадратов должны на 2 см превышать стороны боковых.

Материалы для изготовления антенн подбираются с учетом токопроводимости и способности к изменению форм. Хорошо проводят ток, гнутся и подходят для дальнего приема медная или алюминиевая трубка и проволока. Могут применяться элементы из стекла, обернутые фольгой.

Приемное устройство должно иметь несколько полос и направляться в сторону ретранслятора, не встречая на пути препятствий в виде деревьев и домов.

Антенна своими руками. Вычислить место расположения вышки просто — путем поворачивания антенны из стороны в сторону до тех пор, пока на экране телевизора не появится картинка или сообщение о достаточной силе сигнала.

Для модемов 3G и 4G

Использование биквадратной антенны не ограничивается только приемом цифрового телевидения. Когда скорость работы мобильного интернета неудовлетворительна, антенна Харченко тоже может помочь.

Сначала, как и в случае с цифровым телевидением, необходимо выяснить частоту передачи 3G- или 4G-сигнала (LTE). У каждого оператора сотовой связи она своя, но находится в диапазоне 1.9–2.1 ГГц. Расчетное значение длины волны составляет от 14 до 16 сантиметров.

Исходя из этого получаем следующие размеры антенны:

• для 1,9 Gz = 3,5 сантиметра;
• для 2,1 Gz = 4 сантиметра.

Собирается конструкция так же, как и для цифрового ТВ.

Не помешает для данной антенны и рефлектор. Расстояние между ним и приемником следует обеспечить равным 2,3 сантиметра. К готовой антенне припаивается кабель сопротивлением 50–65 Ом, а на другой конец — штекер Jack 3,5 мм, который вставляется в антенный вход модема.

Существует один обязательный элемент для приема цифрового ТВ. Это — антенна . Очень хорошие результаты у давно известной зигзагообразной антенны . Её усиление доходит до 6-7 дБ. Эта антенна достаточно широкополосна. И если рассчитать антенну на среднюю частоту лежащую между двумя мультиплексами , то усиление хотя и снизится на каждом мультиплексе, но будет всё равно неплохим даже без применения усилителя.

Узнать ДМВ каналы на которых вещают мультиплексы в вашей местности можно на сайте rtrs.ru. Достаточно кликнуть на карте по вашему населенному пункту.

Выберите в калькуляторе два «ваших» канала и произведите расчет цифровой антенны.

Ваш браузер не поддерживает плавающие фреймы!

Несколько слов о телевизионном кабеле Желательно использовать качественый кабель. Обычно его цена не менее 20 руб. за 1 метр. Старый советский черный кабель, как показала практика, плохо работает на более высокочастотных каналах. Поэтому лучше сразу использовать новый. Не забудьте купить кабель на 1 метр больше расчетной длины. Ибо при настройке как раз не хватает этих 1-2 метров.

Методика настройки Необходимо включить на телевизионном приёмнике функцию показа силы сигнала. На цифровых приставках обычно это делается двойным нажатием на пульте на кнопку «INFO», или однократным на кнопку «Status». Меняя местоположение и поворачивая антенну добиваются максимального приема. Желательно, чтобы уровень силы сигнала был не менее 40-50%. Хотя возможен прием при 7-10%.

— Строго говоря, не бывает отдельных антенн для приёма аналогового или цифрового ТВ. Главное — для расчета антенн — частота приёма. Цифровому телевидению выделены частоты дециметровых волн (ДМВ). Длина волны которых составляет меньше метра, порядка десятых долей метра (т.е. десятки сантиметров).

— Антенну впервые описал инженер К.П. Харченко в журнале «Радио», №3 за 1961 год.

— Мультиплекс – это набор ТВ-каналов, которые передаются на одной частоте. В России внедрены два мультиплекса по 10 ТВ-каналов на каждом передатчике. Т.е., чтобы передать 10 каналов нужен всего один передатчик, а не 10 как при аналоговом вещании. Таким образом для вещания 20 каналов используется всего два передатчика.

ТВ-антенна для дачи. Антенна на дачу для телевизора

Дельта H1381AF

Участки располагаются от города на разных расстояниях 10 км, 50 км и больше, а от телевышки расстояние может быть еще больше и составлять 100 — 150 км. Это значительное удаление и для устойчивого приема цифрового телевидения на даче нужна активная антенна.

Начну пожалуй с того, что стабильный прием на расстояниях до 30 км могут обеспечить пассивные антенны, а чтобы обеспечить стабильный прием и летом и зимой на больших расстояниях, нужно использовать более мощную с усилителем, а для холмистой местности, а также сверх дальнего приема, еще и подымать ее повыше используя мачту.

Для передачи сигнала в цифровом ТВ используется дециметровый диапазон (ДМВ) с частотами 470 — 862 МГц (21-69 каналы), поэтому при выборе антенны для дачи нужно ориентироваться именно на них. Однако не стоит упираться только в этот тип, для приема стандарта DVB T2 применимы и всеволновые (широкополосные), способные принимать как дециметровый диапазон так и метровый 48 — 230 Мгц.

Дециметровая антенна для приема dvb t/t2

Современные антенны изготавливаются из стали или алюминия и имеют рабочий диапазон температур от -50 до +50 градусов с защитой от внешних воздействий (снег, дождь). Металлическая тяжелее, но в отличии от алюминиевых надежнее к деформациям. Формы их различны, но наиболее эффективна, проверенная так сказать временем широкополосная  антенна МВ/ДМВ — волновой канал. Такая антенна на дачу для приема цифрового ТВ самый лучший вариант.

Самые распространенные на сегодняшний день антенны «Дельта» и » Локус». Они имеют различные коэффициенты усиления (измеряется в  децибелах, Дб) или регулируемый, поэтому необходимо смотреть их характеристики. Нужно понимать, что сама ан-на имеет собственное усиление, так же как и усилитель.

Предлагаемые продавцами цифровые антенны и усилители не более чем рекламный трюк. Усилители, если это не какой-то особенный, по своему назначению просто усиливают сигнал, в данном  случае телевизионный, во всем диапазоне частот ТВ вещания. В случае с антеннами обозначение их как цифровые значит, что они способны принимать дециметровые волны.

Если бы проводился рейтинг ТВ антенн, то пожалуй я бы отдал первое место фирме «Дельта». Лучшими считаю их по праву, так как обеспечивают не только большее усиление, но и качество.

При установке антенны на мачте используйте обязательно заземление, даже если металлическая мачта стоит на земле. Это поможет стекать статическому электричеству в землю во время грозы (и конечно при попадании молнии), что предотвратит выход из строя усилителя. Заземление решетки (рефлектора) польской антенны улучшает ее характеристики, так как она отражает сигнал обратно на вибраторы, что усиливает его.

Если вы намерены сделать активную антенны самостоятельно, то в «сети» можно найти множество различных решений, даже из пивных банок, вопрос только в том будут ли они эффективно работать и советую не тратить время, не так уж они и дороги. Например, недорогая так называемая «польская» для приема цифрового телевидения на даче, при дальности до 100 — 120 км, будет самое то.

Усилители для антенны

В «польских» всеволновых антеннах применяются усилители SWA имеющие различное усиление их вам нужно приобретать отдельно, в зависимости какая удаленность от вышки. С ориентироваться можно по предлагаемой таблице:

Тестирование антенны

Устройство создано, самое время проверить эффективность проделанной работы. Чтобы протестировать качество приема волнового канала, необходимо подключить антенну к ресиверу. Включите телевизор и приемник.

Откройте главное меню приставки, выберите автоматический поиск каналов. В среднем этот процесс займет всего лишь несколько минут. Найти каналы можно и вручную, но для этого придется вводить их частоту. Чтобы протестировать конструкцию Харченко для телевизора, достаточно просто оценить качество трансляции. Если каналы показывают хорошо, значит, работа выполнена правильно.

Как быть, если видны помехи? Поворачивайте телеантенну и следите за тем, улучшается ли качество картинки. Когда оптимальное расположение будет определено, просто зафиксируйте устройство. Естественно, что оно должно быть направлено в сторону ТВ вышки.

https://youtube.com/watch?v=Wf6DG2JbVcA

https://youtube.com/watch?v=sVShhSUxW54

https://youtube.com/watch?v=g4wpdyoHhG0

https://youtube.com/watch?v=EJaVVah8nAg

Усиление для GSM связи

Улучшать прием в условиях городского проживания нет необходимости. Сигнал передается хороший, застройка вышками плотная. А вот в отдаленной загородной местности сигнал может быть плохого качества. Там и требуется усиление.

Сотовая связь передается ультракороткими волнами на частотах 900 и 1800 МГц. Чем выше значение, тем дальше можно передать сигнал. Следовательно, за городом требуется расчет по частоте 1800 МГц.

Используя расчетную формулу, волна получается 300/1800=166 мм, а сторона выходит 41,5 мм.

https://youtube.com/watch?v=Tv8gWkTA0Tk

Современные девайсы не рассчитаны для работы с внешней антенной. Соединить устройства получится только изнутри, предварительно разобрав телефон. Поэтому для этой цели рекомендуется использовать старый сотовый.

Другие варианты

Вариант конструкции антенны Сотникова из трёх квадратов

Рассмотренные варианты не являются единственно возможными. Существует множество конструкций антенн для приёма телевизионного сигнала.

Можно выделить следующие:

• Трёхэлементный волновой канал. Представляет собой достаточно сложную конструкцию из горизонтальной планки, на которой установлены две поперечные полосы и рамка Т-образной формы. Вариантом такой конструкции является четырёхэлементный волновой канал, содержащий три поперечины и одну Т-образную конструкцию.
• Двойной квадрат (антенна Сотникова). Имеет усиливающий коэффициент 10–13 дб, представляет собой две квадратных рамки, расположенные параллельно и соединённых между собой поперечиной. Вариантом конструкции является тройной квадрат, авторство которого принадлежит тому же Сотникову. Усиливающая способность выше — в районе 14–15 дб.
• Антенна Туркина. Коэффициент усиления, которым обладает такая конструкция, составляет более 15 дб. Представляет собой шесть колец разного диаметра, закреплённых на горизонтальной диэлектрической опорной штанге. Устройство требует довольно тщательного расчёта диаметра колец и расстояния между ними.

Тестирование

Собранную антенну необходимо проверить. Чтобы протестировать цифровое телевещание, на приставке в главном меню или телевизоре нужно запустить автонастройку каналов. Такая процедура займёт всего несколько минут.

Для поиска каналов в ручном режиме потребуется ввести их частоту. Чтобы не тратить время на осуществление полного поиска, а также при наличии уже настроенных каналов, можно облегчить этот процесс. Для этого выбираются два канала, на каждом из них устанавливается частота любого канала от разных пакетов (каждый из этих мультиплексов для вещания всех телеканалов использует один частотный диапазон).

Для тестирования изготовленного устройства достаточно убедиться в качестве телевизионной трансляции. Хорошее качество изображения будет свидетельствовать о правильности выполнения работ. В итоге будет или получена качественная картинка, или она будет полностью отсутствовать.

При появлении помех можно попробовать повернуть антенну, наблюдая за изменением качества изображения. При определении оптимального расположения телеантенны её необходимо прочно зафиксировать, но обязательно в направлении телевышки.

Антенна Харченко – универсальный и практичный прибор, обеспечивающий приём слабых сигналов. Устройство можно собрать собственноручно и использовать вместо заводской антенны с усилителем. Изготовление антенны под силу каждому человеку. Достаточно найти материал, выполнить правильные расчёты и в точности следовать полученным сведениям при изготовлении прибора.

Изготовление антенны из пивных банок своими руками

Чтобы самому сделать антенну из пивных банок для цифрового телевидения, не нужно иметь специальных знаний или умений. Достаточно запастись временем и терпением, поскольку, несмотря на простоту, при первом создании такого прибора способны возникнуть трудности. Чтобы справиться со сложностями, рекомендуется использовать предложенную инструкцию.

Необходимые материалы и инструменты

Перечень материалов, которые потребуются для изготовления комнатной телеантенны, предельно короток. Он содержит:

• несколько пивных банок;
• саморезы и отвёртка (по возможности заменяется пайкой и паяльником);
• антенный кабель;
• рейка для закрепления получившейся конструкции;
• изолента.

Перечисленные предметы находятся в шаговой доступности, поэтому добыть подходящие материалы и сделать антенну своими руками сможет каждый желающий.

Чертежи, схемы и ручной расчёт

Универсальной схемы поимки мощного, бесперебойного сигнала не существует, поскольку для получения рабочей конструкции достаточно соблюдать 2 правила:

• банки должны быть парными находиться друг напротив друга (рекомендуется 4-8, но иногда достаточно две);
• оплётка и центральная жила крепятся к разным банкам.

Дополнительно учитывается расстояние между элементами. Обычно оно равняется 75-80 миллиметров, но точные параметры придётся искать вручную, поэтому сразу закреплять детали нельзя. Требуется сохранить им подвижность для последующей настройки и поиска стабильного телевизионного сигнала.

Изготовление мачты

Изготовление каркаса и мачты для крепления готовой конструкции зависит от фантазии и возможностей человека. Для качественного приёма каналов можно сделать:

• рейку, к которой банки приматываются изолентой;
• рейку с несколькими поперечными рейками (для мощной антенны из нескольких элементов).

Для установки готовой конструкции можно воспользоваться любой палкой, металлической трубкой или даже стеной дома. Главным условием является отсутствие контактов между металлическими элементами и креплением. То есть, использование шурупов допустимо, но требуется следить за их расположением.

Если у Вас остались вопросы или есть жалобы – сообщите нам

Сборка

Подготовив каркас и собрав требуемые детали, можно собирать основную часть:

1. вкрутить саморезы в банку (предварительно можно проделать в ней дырку);
2. прикрепить к одному саморезу жилку кабеля, к другому – оплётку;
3. закрепить банки на рейку, провести настройку сигнала.

Важно подчеркнуть, что телезрители, желающие обойтись без шурупов, способны прикрепить кабель к баночному «язычку», с помощью которого она открывается. Также жилу с оплёткой можно припаять, предварительно очистив стенку баночки. Для улучшения приёма рекомендуется последовательно соединить несколько баночек

При этом банки с разным соединением (оплётка и жила) должны располагаться в перекрёстном порядке

Для улучшения приёма рекомендуется последовательно соединить несколько баночек. При этом банки с разным соединением (оплётка и жила) должны располагаться в перекрёстном порядке.

Установка

Следующим шагом станет установка антенны. Для этого следует походить с подключенным к телевизору прибором, проверив, где каналы принимаются увереннее всего. Качество приёма в различных частях дома отличается, поэтому рассчитывать на то, что оптимальное место обнаружится моментально, не следует.

Сказанное касается и установки самодельного оборудования во дворе или на крыше здания: для получения стабильной, беспрерывной трансляции придётся изучить все доступные места расположения антенны.

Подключение и настройка

Выбрав место, остаётся настроить трансляцию, найдя правильное расположение банок на рейке. Для этого понадобится:

1. передвигать баночки вправо, влево, изменяя расстояние между ними;
2. следить за изменениями улучшениями на экране ТВ (теперь на современных телевизорах и цифровых ресиверах присутствует специальная шкала качества приёма);
3. найдя оптимальное положение баночек, зафиксировать их изолентой.

Ничего дополнительного не потребуется, а основная сложность заключается в количестве баночек. Чем их больше, тем сложнее определить нужное положение на рейках.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

• D1-D3 — пассивные элементы;
• V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
• R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Частота канала, МГц: Расчитать

Для частоты 626 МГц я получил такие величины.

По ним и собрана моя антенна Туркина.

Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.

Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.

Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.

Согнул их кольцами и залудил концы для обеспечения надежной пайки.

Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова

Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.

Антенна Харченко для приема DVB-T2

Сегодня существует несколько модифицированных версий антенны для цифрового ТВ, которые представлены приемником круглой, треугольной, «бабочка» и др. форм. Но самой стабильной и качественной остается именно биквадратный (двойной квадрат) вариант, сборка которого и будет рассматриваться.

Расчет

Перед изготовлением требуется рассмотреть исходные характеристики и провести расчет антенны Харченко. Чертежи и ее схема составляются на основе единственной величиной — частотой, на которой идет сигнал. Она измеряется в Герцах (Гц) и обозначается буквой F. Она напрямую влияет на длину электромагнитного излучения (ƛ), которая вычисляется формулой 300/F.

В качестве примера берется частота вещания первого и второго мультиплексов в Москве — 546 и 498 МГц (мегагерц). Следовательно, нужна двухдиапазонная антенна.

Подставляя оба значения в формулу, находится длина волны излучения сигнала:

• ƛ1 = 300/546 = 0.55 м = 550 мм;
• ƛ2 = 300/498 = 0.60 м = 600 мм.

В итоге получается длина волн 5.5 и 6.0 дм, для их приема нужны антенны диапазона ДМВ, которые называются дециметровыми. Теперь легко вычислить ширину волны в поперечнике, которой она проецируется на приемник. Она равна ½ длины и составляет 275 и 300 мм для первого и второго мультиплексов.

Сборка

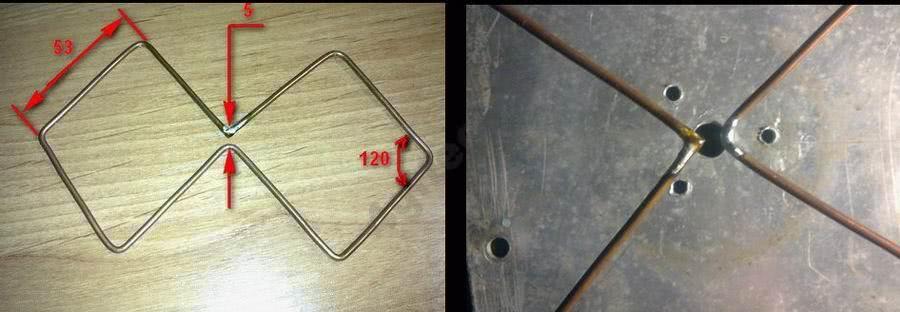

Приемник изготовляется из двух независимых заготовок. Каждая из них будет представлять форму правильного ромб со сторонами 137.5 и 150 мм. Т.к. у данной фигуры все стороны равны, на разрыве будут короткие стороны. Для упрощения процесса нужно отрезать провод длиной 2х137.5 + 2х150 = 575 мм и от краев отмерить 150 мм, а также поставить отметку посередине. Отмеченные точки — это места изгиба. В итоге должно получиться два одинаковых ромба со смежными укороченными сторонами на разрыве.

На следующем этапе изготовления антенны для цифрового ТВ своими руками нужно соединить обе ромбовидные заготовки в единую конструкцию. Для этого их нужно расположить разрывами друг к другу и сварить симметричные концы. Если нет сварочного аппарата, можно использовать холодную пайку или надежный крепеж. В последнем случае заготовки должны быть соединены токопроводящим элементом!

Рефлектор

Приемник готов и осталось выбрать рефлектор. В качестве него может служить любая металлическая пластина или фазированная решетка (например, медный экран).

Его нужно выбирать с соблюдением двух условий:

• расстояние между рефлектором и приемником составляет ƛmax/7;
• площадь активной (токопроводящей) поверхности рефлектора на 20% больше площади биквадрата антенны;
• приемник должен «лежать» внутри плоскости рефлектора.

Сначала нужно вычислить площадь приемника, который включает два «квадрата», следовательно, она составит 2х(150х150) мм = 45 000 мм2. Для удобства подбора рефлектора лучше перевести значение в сантиметры — 45 000/100 = 450 см2. В итоге, площадь рефлектора должна быть более 450х1.2 = 540 см2. В качестве примера им может стать лист 20х27 см.

Теперь нужно рассчитать расстояние между рефлектором и приемником — L = ƛmax/7 = 600/7 = 85.714 мм = 8.5714 см. В качестве практического берется округленное значение

Важно, чтобы между результатом и выбранным значением погрешность не превышала толщину проводника. При использовании провода диаметром 3 мм между приемником и рефлектором в данном случае расстояние может составлять 8.3 —8.8 см

К готовой антенне Харченко для цифрового ТВ припаивается один конец кабеля с сопротивлением 50 — 75 Ом, а к другому — штекер. Как подключить кабель к антенне? Это вопрос надежности — лучше к верхнему основанию, а нижнее использовать в качестве крепежа.

Инструкция по изготовлению

Делается антенна следующим образом:

1. По вычисленным размерам сгибаются три квадрата из проволоки. При этом средний сразу же делается с ответвлением-шлейфом: без него не будет согласования.
2. У двух квадратов (директор и рефлектор) концы проволоки спаиваются между собой. У вибратора зазор остаётся: сюда будет впаиваться кабель.
3. С противоположной от точки подключения антенны стороны припаивается перемычка из проволоки. Её задача – тщательно сохранить расстояние между элементами конструкции. При этом нужно следить за тем, чтобы центральные точки всех трёх квадратов находились на одной прямой: именно она и будет направлением приёма для антенны.
4. В зазор шлейфа впаивается фидер. При этом центральная жила должна быть припаяна к одному концу проволоки, а экран – к другому.
5. Кабель крепится вдоль шлейфа. Это поможет избежать расхождения при согласовании. Шлейф можно оставить вертикальным или изогнуть его перпендикулярно плоскости вибратора.
6. Проволока красится или покрывается лаком для защиты от возможной коррозии.

Антенна готова. Её можно крепить (обычно на штангу из не проводящего ток материала) и настраивать приём каналов, ориентируя по компасу в сторону ближайшего ретранслятора (направление вы узнали перед расчетом из карты ЦЭТВ).

Вот подробная видеоинструкция по изготовлению без пайки:

https://youtube.com/watch?v=EPMnCHHMgDw

Есть также второй способ изготовления. Возможно, он покажется кому-то проще. Для этого проволока не режется на куски, а изгибается так, чтобы образовать единую конструкцию антенны.

Паять и в этом случае придётся места, где стыкуются элементы, но таких узлов станет меньше, а сама конструкция – крепче.

https://youtube.com/watch?v=6mCVeQgPqvE

Есть несколько хитростей, которые нужно иметь в виду при изготовлении «тройного квадрата»:

• Если используется оцинкованная проволока, то места пайки предварительно зачищаются до голого металла.
• Поскольку токи высокой частоты (а наводиться от ДМВ, в котором вещает цифровое телевидение, будут именно они) распространяются в первую очередь во внешнем слое проводника, проволока должна быть чистой. Любые следы коррозии следует удалить с помощью мелкой наждачной шкурки или напильника.
• Материал, из которого собрана антенна, важен, но не принципиален. Если вместо стальной проволоки использовать толстую медную или алюминиевую, особой разницы по качеству приёма не будет. Проблемы могут начаться лишь при изготовлении «тройного квадрата» из алюминиевых, медных или стальных трубок: тогда потребуется пересчитывать конструкцию.

Вот такие конструкции собирают радиолюбители:

Сможете собрать такую самостоятельно?

Легко!У меня лапки

Предыдущая
АнтеннаВыбираем коаксиальный кабель для цифрового телевидения
Следующая
АнтеннаСамостоятельное изготовление DVB-T2-антенны для цифрового ТВ

Антенна Харченко для телефона

Выносная антенна направленного действия способна существенно увеличить возможности мобильного телефона и повысить качество связи при нахождении абонента в отдаленной местности. В продаже не всегда можно встретить наиболее подходящий вариант, поэтому лучшим выходом из положения становится антенна Харченко для сотовой связи, изготовленная из подручных материалов своими руками.

Наиболее доступный вариант представляет собой стандартную конструкцию, рассмотренную выше. Такая антенна размеры должна иметь исходя из конкретных условий эксплуатации. Все необходимые материалы продаются в хозяйственном магазине. Наиболее простые конструкции могут напрямую соединяться с кабелем и не требуют каких-либо специальных настроек.

Необходимо в первую очередь запастись медной проволокой, диаметром 2-3 мм. Можно взять изолированный провод и снять с него изоляцию. Если соединения будут производиться без пайки, потребуются специальные разъемы для антенн F-типа и соединители. Когда планируется две антенны Харченко соединить в параллель возможно понадобится рефлектор, который может быть жестяным или алюминиевым. Изоляция стыков выполняется с помощью термоусадочной трубки или изоленты. Для соединения методом пайки потребуется паяльник.

Медная проволока, подготовленная заранее, изгибается и превращается в зигзагообразную рамку, представляющую собой два ромба. Стороны каждого из них имеют длину 80 см, а общее расстояние между противоположными углами составит 226 см. Далее калькулятор антенны определяет точку соединения этих ромбов, как место соединения с кабелем. К данной точке припаивается кусок кабеля, размером 50 см, а к его противоположному концу накручивается разъем F-типа. Далее к разъему подключается основной кабель необходимой длины.

В некоторых случаях расчет антенны Харченко онлайн предполагает установку рефлектора, значительно усиливающего прием сигнала в определенной местности. Конструкция получается такая же, как антенна для т2, когда выполняется соединение между собой нижнего конца рамки и рефлектора через оплетку кабеля. С этой целью в рефлектор дополнительно вкручивается болт длиной 50 мм, к которому с помощью стяжки притягивается разъем F-типа. Предварительно к этому разъему припаивается кабель и рамка, расположенная на расстоянии свыше 40 мм. Таким образом, антенна Харченко для мобильного телефона, сделанная самостоятельно в наиболее простом варианте, готова к использованию.

Для непосредственного соединения приемного устройства с мобильным телефоном используется пигтейл, представляющий собой специальный провод. Один его конец соединяется с антенным кабелем, а другой – при помощи разъема с антенным гнездом телефона. В данном случае проблема рассчитать антенну отсутствует и какие-либо отдельные настройки не требуются, достаточно всего лишь наиболее оптимально расположить антенну, ориентируясь на качество принимаемого сигнала. Мачту с приемным устройством рекомендуется устанавливать, как можно ближе к дому, лучше всего возле окна, чтобы максимально уменьшить длину кабеля.
