Усилитель звука своими руками

Автомобильный усилитель

Что нужно для изготовления усилителя звука в данном случае:

• кулер или радиатор для охлаждения;
• фильтр от помех, которые создаются от электромагнитного излучения машины;
• микросхема TDA8569Q.

Приобрести указанную микросхему можно в любом радиомагазине по доступной цене. Фильтр рекомендуется делать самостоятельно – это дополнительная экономия.

По схеме, которая прилагается к микросхеме, следует создать плату и протравить хлорным железом. Микросхема припаивается толстым слоем в районе путей питания.

Фильтр изготавливается из кольца из феррита D=20 мм и кабеля сечением 1,5 мм с 5 витками. Это дополнение защищает от любых типов помех.

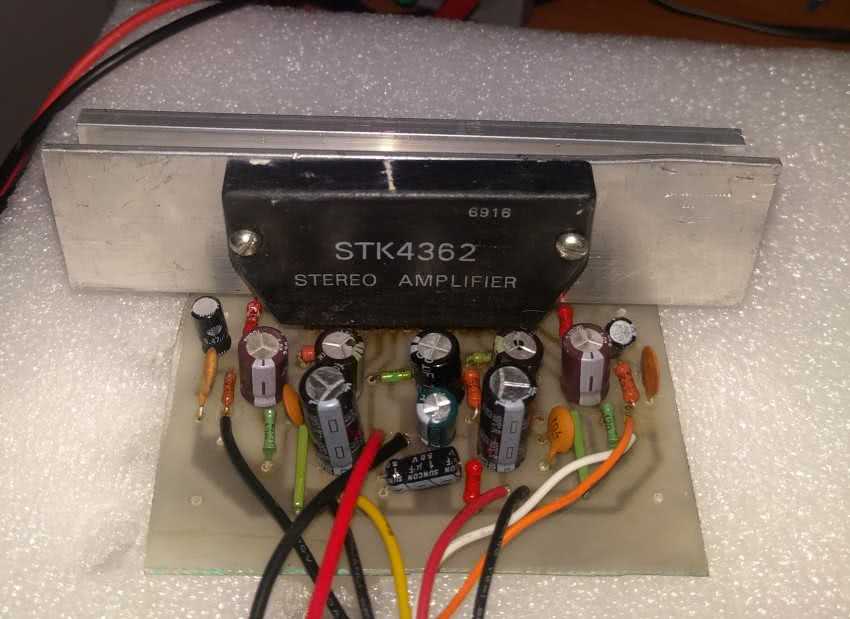

Усилитель для колонок своими руками для чайников

Обычно конструкции с большой выходной мощностью используют для сабвуферов, но если имеются мощные акустические системы, то такую конструкцию можно использовать для озвучивания больших помещений. Таким УНЧ требуется правильно подобранный источник питания, а для корректной работы нужно продумать охлаждение выходных каскадов или корпуса мощной микросхемы.

Простая схема низкочастотного блока большой мощности может быть собрана на нескольких типах интегральных микросхем, но нумерация выводов не меняется. Выходная мощность (W) соответствует следующим типам микросхем:

• PA01 – 50
• OPA12 – 60
• TSC1468 – 120
• PA04 – 400
• PA03 – 1000

Самодельные усилители звука, сделанные своими руками при использовании исправных элементов и аккуратном монтаже, смогут обеспечить хорошие параметры. Питание конструкции осуществляется от двухполярного источника питания с напряжением от 15 до 45 вольт. Кроме РА01 максимальное напряжение для которой, не должно превышать 28 вольт. В качестве нагрузки используются широкополосные колонки, так как амплитудно-частотная характеристика достаточно линейна в диапазоне 10 Гц-40 кГц. Коэффициент нелинейных искажений на частоте 1 кГц и выходной мощности 50 ватт не превышает 0,005%. Несмотря на то, что микросхемы достаточно дорогие на них можно собрать хороший усилитель звука.

Рекомендации по правильной сборке усилителя звука своими руками

Устройство для усиления качества звука, собранное в домашних условиях на основе микросхем серий TDA и их аналогов, выделяет много тепла. Для охлаждения нужна радиаторная решетка подходящего размера в зависимости от модели самой микросхемы и мощности усилителя. В корпусе нужно предусмотреть место для нее.

Преимущество аппарата, изготовленного своими руками в низком потреблении энергии, что позволяет использовать его в автомобилях, подключив к аккумулятору, а также в дороге или дома с помощью батареи. Потребляемая мощность зависит от необходимой степени усиления сигнала. Некоторым изготовленным моделям требуется напряжение тока всего лишь в 3 Вольта.

МОЩНЫЙ УСИЛИТЕЛЬ ДЛЯ НАЧИНАЮЩИХ

Новичкам очень советую собрать эту схему. Я и сам не мастер, а скорее начинающий радиолюбитель. Ну азы электроники, элементарные вещи уже знаю, так что решил попробовать свои силы на этой конструкции… Всё началось с того, что давно хотел собрать себе недорогой, но довольно мощный усилитель звука. Не на простейших 1555, которые играют не лучше обычных миниколоночек, а хотя-бы на полсотни ватт. Ну вот и достиг цели. Собрал усилитель на известной микросхеме TDA7294. С неё можно легко выжимать 100 Вт и более. Купил микросхему всего за 1.5$, а всё остальное вытащил с советского телевизора, там нашел практический всё.

Схема подключения микросхемы

Достоинство этого усилителя в том, что он настолько проверенный-перепроверенный тысячами радиолюбителей, что все начинающие смогут без проблем собрать данную схему — тут нет никаких сереьзных препятствии. Все детали можно найти дома (кроме самой микросхемы).

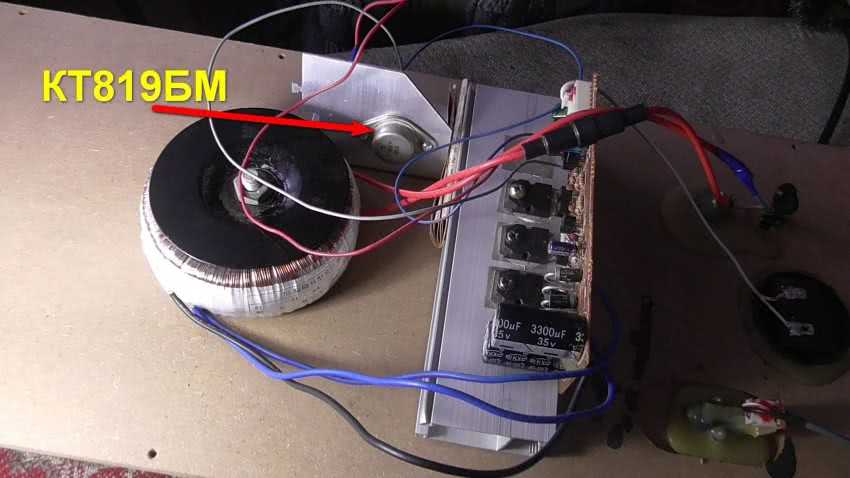

Силовой трансформаторТС-160 допустимо взять от того-же телевизора, разобрав его оставил первичку, вторичку мотал 172 витков провода с диаметром 1.5мм. Маломощные трансформаторы тут не подойдут (ведь надо 200 ватт только на звук). Минимальная мощность трансформатора должно быть свыше 100 ватт, если микросхема питается пониженным напряжением. Известно, что питание микросхемы 7294 двухполярное. Напряжение давал -+ 55 вольт. Ток 2-3 Ампера. Ток потребления честно скажу не замерял, то есть забыл. Вспомнил, когда всё припаяно было. Провода питания нужно ставить потолще. При высокой громкости тонкие провода греются и прилипают друг к другу, собственно происходит короткое замыкание.

Диодный мост взял с импортного телевизора, хотя во время воспроизведения звука диоды греелись ощутимо. Все остальные детали достал с советского ТВ.

Еще одно, усилитель снабжен кулером, так как радиатор был не очень большим. Схему собрал на куске картона. Текстолита я вообще не нашел. Многим радиолюбителям такая роскошь, как текстолит, купорос, лазерный принтер — недоступна. В этом списке и я тоже есть:( Зато вы можете видеть, что если захотеть что-то сделать, то можно обойтись и малым.

Детали соединял медными проводами. Светодиоды и прочие индикаторы вообще не ставил, так как мне сереьзность и работоспособность важна в первую очередь. Динамик на данный момент 20-30 Вт, 8 Ом. 100 ваттную головку еще не купил.

Фото готового усилителя выше. Да, аккуратность не в лучшем состоянии. Но на удивление всё получилось очень хорошо — нет никаких слышимых искажений. Входной сигнал подавал с телефона. Усилитель запустился с первого-же включения и это очень меня обрадовало! С ув. best.boy99 Форум по УМЗЧ

Монтаж

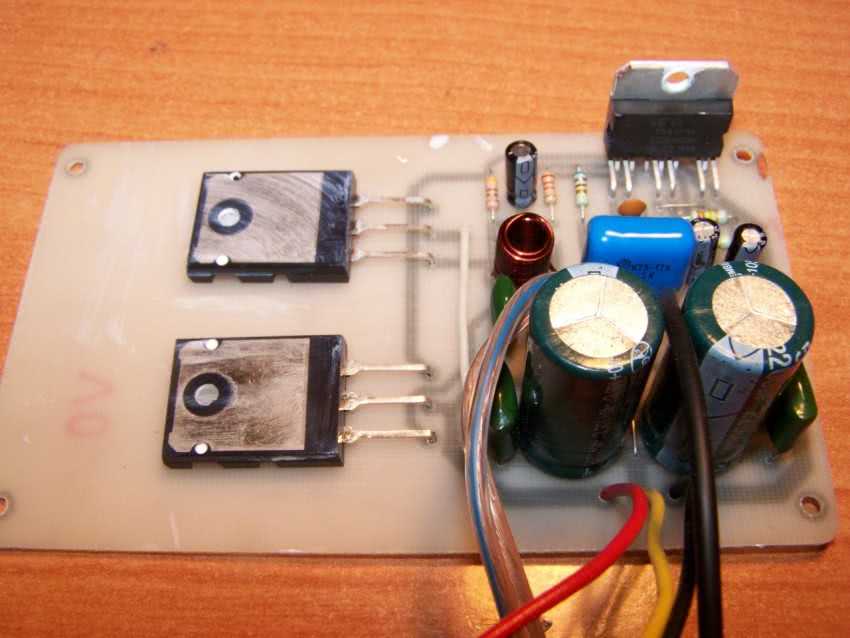

Основная плата усилителя

Схема печатной платы усилителя приведена ниже.

Печатную плату можно изготовить путем травления текстолита с медной подложкой раствором хлорного железа. Рисунок дорожек контактов проще перенести на плату с глянцевого листа бумаги, на котором этот рисунок напечатан с помощью лазерного принтера. Нюансы этого способа легко можно найти в интернете на соответствующих сайтах по электротехнике.

Пайку деталей производим аккуратно, удаляя излишки флюса. Особенно это касается микросхем. Микросхему операционного усилителя можно установить через восьмиконтактную панель.

Микросхему усилителя устанавливают на теплоотвод. Он должен быть площадью более 600 см². Роль радиатора может выполнить шасси авто.

После монтажа всех элементов подсоединяют провода.

Блок стабилизации и коммуникации питания

В вышеописанной схеме мы использовали самую простую схему питания усилителя через аккумулятор, однако для более стабильной работы усилителя можно подключить его через стабилизатор. Данное устройство можно собрать самому (схему на любой вкус в интернет можно найти очень легко), но самый простой способ — это использовать готовый блок стабилизации от старого усилителя или купить новый.

Кроме того, блок стабилизации позволяет сэкономить заряд аккумулятора автомобиля.

Предотвращению разрядки способствует реле с отдельной клеммой REM, работающую под напряжением в 12 В. Клемма устанавливается на выходе автомагнитолы, благодаря чему сабвуфер начинает работать вместе с музыкальным устройством.

Для контроль работы усилителя можно установить светодиод в схему питания устройства.

Окончательная сборка устройства

После монтажа платы, проводим окончательную сборку усилителя и помещаем его в корпус. Корпус можно изготовить самостоятельно из обычной фанеры с помощью лобзика. На фанере вычерчивается схема по нужным размерам, вырезается лобзиком и закрепляется герметиком.

Так же корпус можно приобрести в магазине или использовать алюминиевый короб, который одновременно будет выполянть роль радиатора.

Размещая все детали в корпусе, нужно обеспечить в нем свободную циркуляцию воздуха для лучшего охлаждения деталей.

Корпус усилителя необходимо надежно закрепить в салоне автомобиля.

В чем «фишка» этого усилителя?

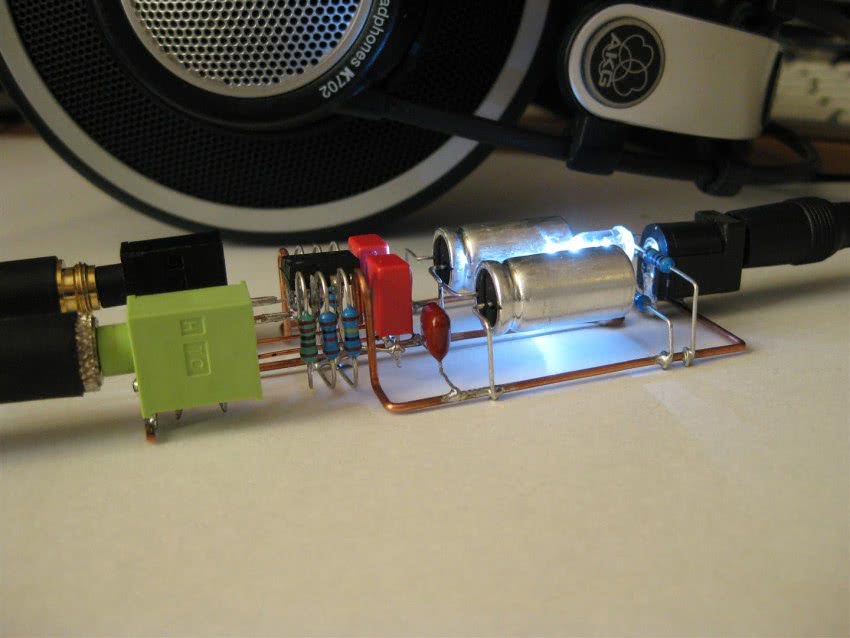

В чем «фишка» этого усилителя?

Схема совсем не нова. Она известна еще из даташитов 90-х годов. Но интересность схемы заключается в том, что оба ОУ усиливают один и тот же сигнал. Но это не мостовое включение. Выходные сигналы обоих ОУ находятся в фазе, благодаря чему их выходные токи складываются.

Такое включение решает проблему малого выходного тока многих ОУ. Это заметно увеличивает количество ОУ, которые могут быть использованы в усилителе. Теперь достаточно, чтобы каждый операционный усилитель мог обеспечивать выходной ток в 35-40 мА, вместо 70-80 в случае одного ОУ на канал.

Основа устройства

Начинающие радиолюбители в первую очередь задаются вопросом: из чего можно собрать простой усилитель звука в домашних условиях. Работа устройства основывается на транзисторах или микросхемах, либо возможен редкий вариант — на лампах. Рассмотрим подробнее каждый из них.

Транзисторы

Преимущества транзисторов в малом потреблении электроэнергии. Устройство выдает отличные показатели звука, легко встраивается в любую технику и не требует дополнительной настройки. К тому же нет необходимости в поиске и использовании сложных микросхем.

Лампы

На сегодняшний день устаревший метод сборки, основанный на лампах дает качественное звучание, но обладает рядом недостатков:

• повышенная энергоемкость
• габариты
• вес
• стоимость комплектующих

Микросхемы

Микросхему серии TDA и аналогичную можно приобрести в магазинах или воспользоваться микросхемой от ненужного телевизора.

Преобразователь питания УМЗЧ сабвуфера

Этот конвертер на основе TL494 (KA7500) драйвера. Есть защита от перенапряжения — отключение, если напряжение превышает 15 вольт на вход. Защита от недонапряжения будет беречь от сильного разряда батареи — драйвер будет отключен, если напряжение упадает до 9 В. Токовая защита заботиться о транзисторах выхода и общей безопасности всей схемы. Зеленый диод означает нормальную работу, красный диод — одна из защит отключила драйвер. Схема плавного пуска позволяет медленно запустить преобразователь несмотря на большие емкости на выходе.

Трансформатор вы можете сделать свой собственный или взять один из блока ATX (в блоке питания компьютера). Используйте 5V и 12V линии, будет коэфициент трансформации — 2,4x. Это означает, что, если мы подадим 14 В аккумуляторного напряжения по 5 В линии, мы получаем в 2,4x больше напряжения на 12 В линии — примерно +/-33 В, чтобы питать микросхему усилителя. Это очень хорошее и простое решение. Частота переключения — 50 кГц. Изменить её можно путем установки конденсатора на pin5 TL494. Например 1nF даст частоту около 50 кГц, 1,5nF — 30 кГц.

Вы можете заменить полевые IRFZ44N на другие транзисторы, нужно только обеспечить более 100 Вт выходной мощности, а IRFZ44N до 300 ватт.

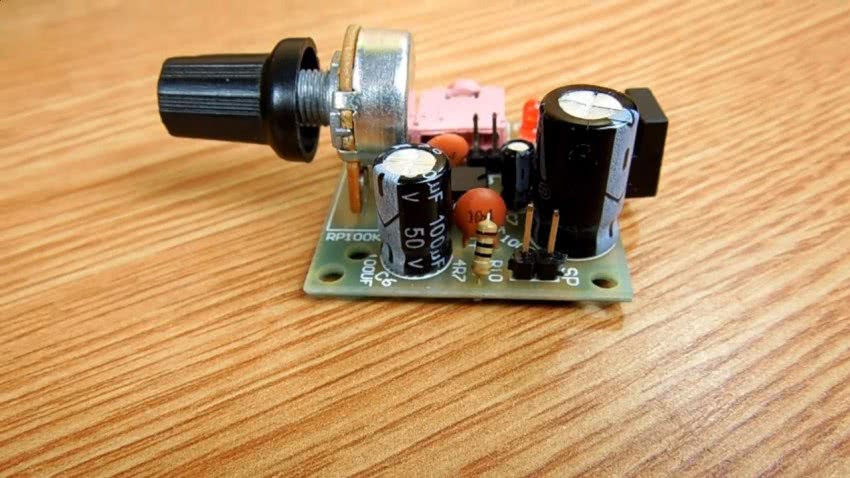

Как сделать самому

Усилитель звука в автомобиле можно сделать своими руками, используя готовые наборы. Это упростит проверку и наладку, сократит вероятность ошибок, способных привести к неправильной работе. Еще одно достоинство заключается в том, что не потребуются радиотехнические навыки.

Набор для самостоятельной сборки усилителя состоит из блоков ограничителя, предусилителя, усилителя мощности, кроссовера, стабилизатора и устройства управления. Другой вариант — сборка устройства из дискретных деталей по схеме.

Корпус

Он должен обеспечивать надлежащее охлаждение компонентов усилителя, которые могут нагреваться во время работы. Для этого следует предусмотреть щели или отверстия, которые должны располагаться как можно ближе к выходной микросхеме. Для улучшения охлаждения мощного усилителя устанавливается вентилятор, рассчитанный на 12 В. Он обеспечит дополнительную защиту от перегрева.

Корпус можно изготовить из фанеры или металла, например, листового алюминия или жести. В этом случае необходимо обеспечить изоляцию компонентов и платы устройства. Для улучшения экранирования можно соединить отрицательный полюс платы с корпусом. На нем нужно предусмотреть посадочные места под клеммы, которые прикрепляются с обратной стороны. Чтобы не ошибиться при подключении, следует нанести на корпус пояснительные надписи.

Усилитель для колонок

Вначале рекомендуется сделать фильтр питания с предохранителем. Его номинал составляет не менее 20 А. В состав самого фильтра входит дроссель, который можно взять с неисправной магнитолы, и конденсаторы. Они объединяются в батарею для повышения эффективности работы.

Емкость фильтра должна быть не менее 6000 мкФ. Чем она больше, тем лучше будет работать усилитель на большой громкости. Для автоматического включения устройства следует установить механическое или электронное реле управления. Обмотка подключается к массе и голубому с белой полосой проводу магнитолы. Контакты включаются в разрыв плюсового провода перед конденсатором фильтра.

Если собирается автоусилитель звука своими руками из готового набора, то следует соединить блоки в соответствии с инструкцией. Усилитель и предусилитель подключаются друг к другу прилагаемыми кабелями. К этим блокам подсоединяется стабилизатор питания или преобразователь напряжения, если для нормальной работы микросхемы необходимо более 14 В.

Если усилитель собирается на плате из отдельных деталей, то потребуется припаять их к нужным точкам. При подключении этого устройства напрямую к выходам динамиков магнитолы необходимо предусмотреть регулируемый делитель. Он не потребуется, если подключение осуществляется к линейному выходу низкого уровня. В разрыв выводов колонок включаются проволочные резисторы, необходимые для защиты и согласования. Их сопротивление — 1-2 Ом.

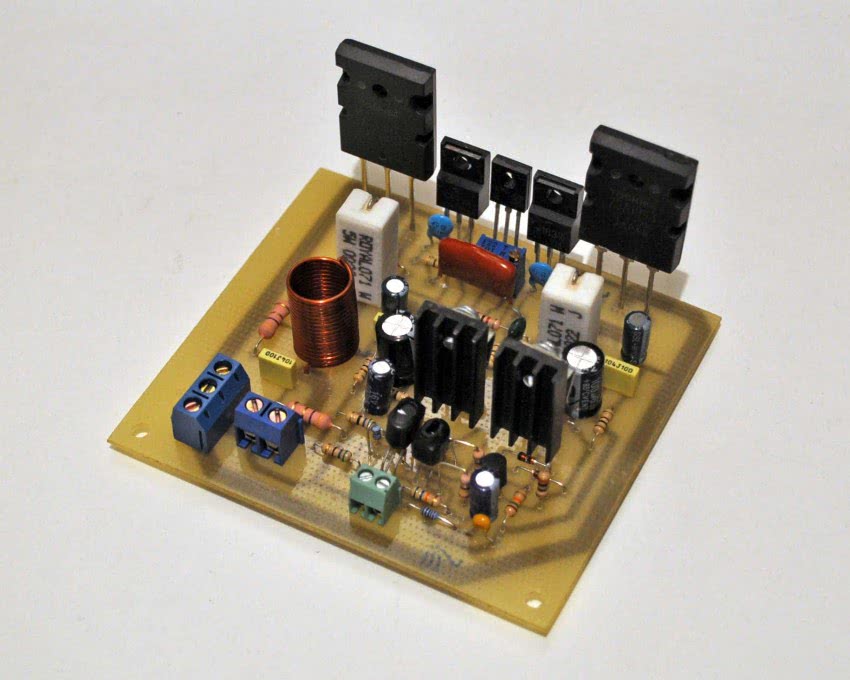

Качественный усилитель звука своими руками Crown XLS

Технические характеристики:

• Общие гармонические искажения THD: от 20 Гц до 1 кГц: 0,5%
• Рабочее напряжение: +/-80 В постоянного тока
• Выходная мощность при нагрузке 8 Ом: 255 Вт (среднеквадр.)
• При нагрузке 4 Ом: 400 Вт (среднеквадратичное значение)
• Частотный диапазон: от 20 Гц до 22 кГц
• Входная чувствительность: 1,25 В среднеквадр. 400 Вт
• Коэффициент усиления схемы: 32 дБ

В мощных вариантах схемы других изменений не так много, только количество транзисторов. В дополнение к схеме усилителя Crown XLS 400 Вт была добавлена схема защиты динамика.

Большинство используемых пассивных компонентов были типа SMD, поэтому я поместил чертеж печатной платы 100×100 мм в две схемы, был добавлен потенциометр для регулировки громкости. Было организовано устройство сигнала и добавлены конденсаторы к входам напряжения силовых транзисторов.

Источник схемы качественного усилителя звука своими руками Crown XLS — ресурс, где многие любители хорошего звука заказали схему и получили хорошие результаты, а также есть те, кто модифицировал ее снова. Сайт поделился представленной версией как C-500, а также там есть много информации о трансформаторе и шасси.

Настройки схемы УНЧ мощностью 400 Вт

Для первого теста рекомендуется использовать низкое напряжение (2x35v…40v) в питании усилителя, на всякий случай аудиовход (in+) должен быть замкнут накоротко с шасси, а на выходе усилителя должно быть ноль вольт или очень низкое напряжение. Если на выходе будет высокое напряжение, то это проблема, проверьте все компоненты в цепи.

Если все пойдет хорошо, следующим шагом будет регулировка тока покоя, если в исходной схеме использовался постоянный резистор сопротивлением на 330 Ом, затем было решено, что лучше будет если установить в качестве регулятора подстроечный резистор на 500 Ом, если хотите, вы можете отрегулировать его на 360 Ом или подключить его напрямую к постоянному сопротивлению 360 Ом.

Для настройки тока покоя установите мультиметр на самый низкий диапазон измерения постоянного напряжения, при измерении падение напряжения на резисторах 5 Вт должно быть около 30 мВ..40 мВ. Если установлено слишком низкое значение, гармонические искажения будут высокими, при высоком значении транзисторы будут слишком нагреваться.

Транзистор MJE340 должен быть установлен на корпусе силового транзистора. Все транзисторы предназначенные для установки на радиаторе охлаждения, необходимо подключить через изолятор.

Будет полезно выполнить заземление и подключение к источнику питания, как показано на схеме ниже, чтобы уменьшить шум. Хорошие результаты подключения к качественному усилителю звука собранного своими руками, дает использование полного алюминиевого или базового алюминиевого шасси.

Для срабатывания схемы защиты громкоговорителя требуется напряжение 12… 15 В переменного или 18 В постоянного тока, если это невозможно, вы можете управлять им, при помощи ограничительного сопротивления в цепи положительного напряжения. Но если оно будет использоваться вентилятором для охлаждения, тогда потребуется сопротивление очень большой мощности, поэтому будет лучше подключить внешний источник питания.

Расчет ограничительного резистора для запуска схемы защиты громкоговорителя от основного входного напряжения будет следующим:

• Основное напряжение 80v (от + положительной цепи)
• LM7812 вход 18v
• Ток реле составляет 40 мА (вам нужно знать, сколько мА потребляет реле на 12v, которое вы будете использовать, мое реле потребляет 40 мА)

62v x 0,04 = 2,48 мощность резистора 2,48 Вт рекомендуется 3 Вт

Схема качественного усилителя звука собранного своими руками Crown XLS

В схеме усилителя 400 Вт все резисторы, кроме базовых резисторов 5 Вт, 3 Вт, 1 Вт и 10 Ом (1/4 Вт), в корпусе SMD 1206 дают лучший результат, если вы используете эти резисторы с допуском 1%. Я в аудиовходе установил транзисторы 2SA733. Если удастся найти оригинал (2SA872), будет лучше. Аналоги других транзисторов, кроме серии BF, написаны на плате.

Тестовое видео Crown XLS

https://youtube.com/watch?v=qV8Wlae5aBY

Crown XLS 300W 1200W PCB. Скачать файл — здесь

Скачать еще один архив: здесь

Предыдущая запись Усилитель звука своими руками мощностью 50 Вт

Следующая запись Микросхема 555 — применение таймера

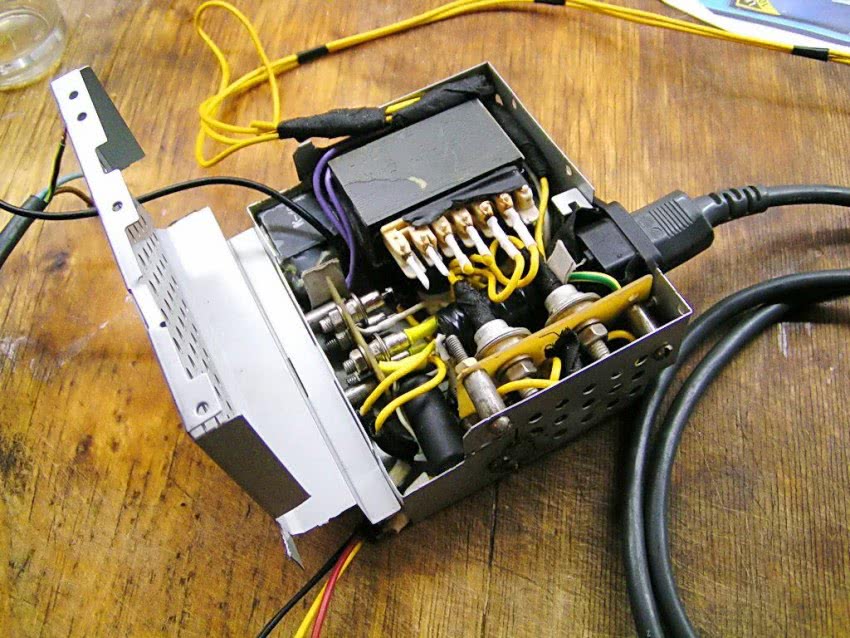

Блок питания для усилителя звука

К блокам питания, предназначенных для работы в усилителях мощности звуковой частоты (УМЗЧ), предъявляют особые требования. И чем выше класс усилителя звука, тем выше эти требования. Важнейшие из них – это минимум пульсаций и различного рода электромагнитных излучений. По этой причине в аудиотехнике даже низкого класса применяются исключительно трансформаторные блоки питания. Импульсным блокам питания (ИБП) в аудиотехнике не место.

ИБП в процессе работы создают широкий спектр электромагнитных излучений, которые пагубно сказываются на качестве звука. Это объясняется работой полупроводниковых приборов в ключевом режиме. Вследствие чего возникают импульсы тока. Которые в конечном итоге распространяются в виде электромагнитных излучений и пульсаций. По этой причине ИБП подлежат обязательному экранированию.

Для сглаживания пульсаций выпрямленного тока в трансформаторных (линейных) блоках питания применяются электролитические конденсаторы большой емкости. Более того, для БП усилителей звука рекомендуется применять специальные конденсаторы. Однако влияние их на улучшение качества звука до сих пор остается спорным. Но стоимость таких конденсаторов явно превышает стоимость «обычных» конденсаторов.

Ключевым элементом большинства усилителей звука является операционный усилитель ОУ. ОУ зачастую питаются двухполярным напряжением, хотя могут получать питания и от однополярного источника. Но все же мощные усилители питаются, как правило, от двухполярних источников тока.

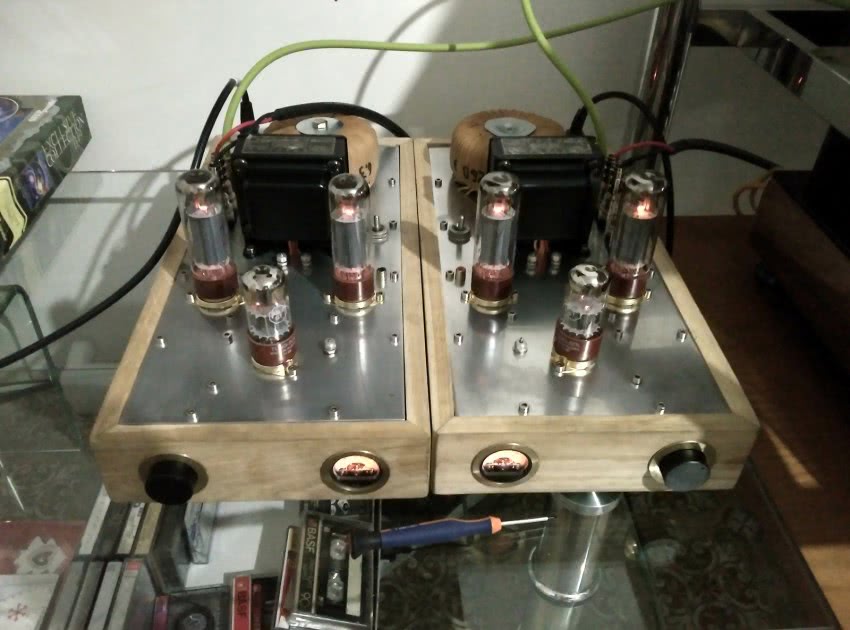

Недостатки и преимущества ламповых конструкций

Какой же недостаток может быть у ламповой техники? Выше было упомянуто о том, что анодное напряжение должно быть свыше 150 Вольт. Вдобавок к этому обязательно наличие переменного напряжения 6,3 В для питания нитей накалов ламп. Иногда требуется 12,6 В, так как существуют лампы с таким напряжением накала. Отсюда вывод – огромная схема блока питания, необходимость использовать массивные трансформаторы.

Но есть плюсы, которые отличают ламповую технику от транзисторной: простота монтажа, долговечность, практически невозможно вывести из строя всю схему. Разве что разбить нужно баллон лампы, чтобы сломать ее. Чего не скажешь о транзисторах – чрезмерно нагретое жало паяльника или статика запросто могут разрушить структуру перехода. Такая же проблема и с микросхемами.

Простая схема усилителя звука

Любой низкочастотный каскад, предназначенный для воспроизведения музыки, состоит из предварительного блока, регуляторов тембра или эквалайзера и оконечного каскада. Если устройство предназначено для работы с несколькими источниками звука, следует предусмотреть селектор входов. Так как уровень сигнала с различных устройств отличатеся друг от друга, то в селекторе учитывается возможность выравнивания входных напряжений за счёт усиления или ограничения. Самым чувствительным является микрофонный вход, а самым «грубым» является вход, предназначенный для подключения линейного выхода магнитолы или тюнера. Принципиальная схема предварительного каскада может быть собрана на транзисторах или операционных усилителях.

Простая схема усилителя звука с регулировками звука и регуляторами тембра реализована на одном транзисторе обратной проводимости. В схеме рекомендуется использовать КТ315 или КТ3102 с любым буквенным индексом. Резистором R8, на коллекторе транзистора, устанавливается напряжение 6 вольт, а резистор R1 можно заменить на постоянный. Его величина подбирается в зависимости от уровня входного сигнала.

Своими руками схему аудио усилителя легко собрать на операционном усилителе, который обладает высоким входным сопротивлением, широкой полосой обработки и малым уровнем собственных шумов.

В этой схеме используется микросхема К1401УД2, которая содержит 4 отдельных узла с общим питанием. На этой микросхеме собирается предварительный канал для стереофонического тракта. 2 ОУ работают в правом канале и 2 в левом. В монофоническом варианте можно использовать только два элемента. Устройство состоит из канала предварительного увеличения уровня с коррекцией входного напряжения и активного трёхполосного регулятора тембра, который работает по низким, средним и высоким частотам. Существенным недостатком предварительных каскадов на операционных схемах сводится к тому, что им требуется двухполярный источник питания, что заметно усложняет конструкцию.

Усилитель мощности звука так же может быть выполнен на различной элементной базе. Чаще всего для этой цели используются комплементарные пары транзисторов разной проводимости или специализированные интегральные микросхемы. Простой каскад собран на маломощных кремниевых транзисторах. Вместо пары КТ315-КТ361 можно использовать пару КТ3102-КТ3107.

Перед подачей питания динамик следует отключить, а вместо резистора R1 поставить цепочку из, соединённых последовательно, постоянного резистора на 33 кОм и потенциометра на 270 кОм. Включить питание и вращая движок потенциометра выставить в контрольной точке указанный ток коллектора. Затем замерить полученное сопротивление цепочки и заменить её на, ближайший по номиналу, постоянный резистор. Далее подбором резистора R3 нужно установить в той же точке половину питающего напряжения. Далее подключается динамик и на вход подаётся низкочастотный сигнал с источника звука. Схема не имеет регулятора громкости и тембра, поэтому к нему можно подключить любой предварительный каскад, имеющий эти функции.

Важные моменты перед работой

Существует множество разновидностей техники, воспроизводящей звуки и видео. Но не все способны передавать звуковые сигналы так же качественно, как это делают стандартные проигрыватели. Но последние становятся не так популярными сами по себе, и приходится искать, где их можно применить. Выделяют следующее:

1. Использование системы в качестве колонок, чтобы усилить звук на телефоне или плеере.
2. Подключить к центру планшет, чтобы улучшить качество звучания.
3. Использование проигрывателя в качестве колонок для телевизоров.
4. Подсоединение к компьютеру. Это позволит не только слушать музыку, но и смотреть фильмы с качественным звучанием.
5. Подключить к ноутбуку. Хорошая идея, если в устройстве некачественная аудиосистема.

Инструкция по изготовлению

Усилитель звука для колонок своими руками потребует для изготовления радиоматериалы и радиокомпоненты.

Набор деталей (согласно выбранной схеме): микросхема серии TDA или похожая, резисторы, конденсаторы, тестовый динамик (или уже собранная пассивная колонка), алюминиевый радиатор. При сборке усилителя на мощных транзисторах, рассчитанных на низкие частоты до 100 кГц, потребуется, кроме самих транзисторов, несколько менее массивных радиаторов.

Кроме материалов, нужны также некоторые приборы и инструменты.

1. Пассатижи, бокорезы, набор отвёрток. Может потребоваться разводной ключ и набор шестигранных ключей.
2. Паяльник и подставка для него.
3. Если плата изготавливается «с нуля» – нужны миниатюрный бур и набор свёрл. Для изготовления печатной платы без применения химии понадобится резак, которым прочерчиваются канавки, разделяющие дорожки и другие токопроводящие участки.
4. Мультиметр (тестер) – без него не обходится почти ни одна электромонтажная работа.
5. Тестовый блок питания. Если такого блока нет, но вам известно напряжение, подающееся на усилитель, – начните сборку устройства с него. Зачастую раздобыть готовый блок питания на 12 вольт (все усилители с выходной мощностью от нескольких ватт требуют именно такое напряжение) гораздо труднее, чем зарядное устройство для смартфона или планшета.

Подготовив все нужные приборы, инструменты, радиоматериалы и радиокомпоненты, можно приступать к сборке самодельного устройства. Для изготовления блока питания на 10 вольт (если усилитель допускает такое падение напряжения) соедините выводы зарядных устройств, рассчитанных на 5 вольт, последовательно. Образуется двуполярный источник питания на 10 В с возможностью заземлить или «занулить» среднюю точку 0(где один «минус» и один «плюс» соединены последовательно).

Сборка усилителя включает ряд шагов.

1. Если плата не макетная, а полностью «самосборная» – прорисуйте при помощи кисточки или тампона дорожки лаком под топологию микросхемы. Навесные элементы могут располагаться произвольно, рекомендуется их скомпоновать поплотнее. Пересекающихся дорожек быть не должно.
2. Высушите плату, приготовьте раствор хлорного железа, опустите в него плату на несколько часов или на сутки. Если подогреть раствор, травление пойдёт быстрее, но значительно повысится вероятность облезания защитного слоя.
3. По окончании травления удалите лак с оставшихся мест, защищённых от вытравливания. Не откладывайте процесс на несколько дней, чтобы лак не пристал накрепко к плате.
4. Высверлите с помощью бормашины или шуруповёрта отверстия под ножки радиодеталей.
5. Покройте получившиеся дорожки слоем припоя. Вставьте радиоэлементы, сверяясь по сборочному чертежу, в нужной последовательности, спаяйте их на печатной плате.
6. Установите радиатор на металлической подложке микросхемы. Если схема усилителя транзисторная, используйте для каждого из оконечных каскадов отдельный радиатор. Допускается разместить их на общем радиаторе.
7. Припаяйте провода на звуковой вход, вход по питанию и выход по звуку, промаркируйте их.
8. Подключите колонки к выходу собранного усилителя.
9. Подключите ко входу источник звука (смартфон, MP3-плеер или радиоприёмник), используя разъём на 3,5 мм.
10. Подайте питание на соответствующие выводы, включите звук на гаджете, например, выбрав любой из имеющихся саундтреков (или видеороликов).

При правильной сборке усилитель сразу же заработает. Для транзисторных усилителей в режиме «стерео» используют два независимых монофонических усилителя. В качестве рабочего варианта – два одно-, двух-, трёх- и более каскадных устройств. Трехкаскадная схема – самая универсальная: первый, маломощный каскад «раскачает» второй (средней мощности). Второй же – третий (оконечный), обладающий максимальной мощностью. На последний каскад и устанавливается радиатор.

Технология стереозвука (пространственного звучания) такова, что независимые усилители могут подключаться по отдельности и обладать отдельными колонками. Но для стереосистем, в которых сабвуфер (низкочастотный динамик или колонка) общий, стереофонический вариант усилителя собирается на одной микросхеме – и левый, и правый каналы сведены вместе при помощи дополнительных навесных (пассивных) деталей.

Печатная плата своими руками

У каждого дела есть свои тонкости. Изготовление печатной платы в домашних условиях не является исключением. Именно она впоследствии станет основой всех дальнейших работ и позволит собрать усилитель звука своими руками. Сперва давайте рассмотрим все, что нам понадобится:

• Текстолит с медной фольгой.
• Бытовой утюг.
• Моющее средство «Силит».
• Лазерный принтер.
• Китайская самоклеящаяся пленка с маркировкой подложки 333.
• Сверла для изготовления отверстий в текстолите.
• Тампон из марли и куска х/б ткани.

Далее делаем следующее:

• Вырезаем необходимый кусок текстолита таким образом, чтобы осталось примерно по одному сантиметру запаса с каждой стороны.
• Обрабатываем его моющим средством до того состояния, пока медная фольга не станет розового цвета.
• Промываем обработанную плату и отправляем ее сушиться.
• Берем необходимый по размерам кусок самоклейки, при помощи клея приклеиваем ее подложкой к листу формата А4, снимаем слой пленки, на лощеной стороне получившейся заготовки распечатываем рисунок будущей платы. При этом подачу тонера нужно выставить на максимум.
• На рабочий стол выкладываем лист фанеры, старую ненужную книгу, а поверх — плату фольгой вверх.
• Накрываем плату обычной офисной бумагой и прогреваем заранее нагретым утюгом. Примерное время прогрева составляет одну минуту.
• Далее снимаем утюг, лист бумаги, наносим распечатанный рисунок и разглаживаем тампоном.
• Снова накрываем листом бумаги, ставим сверху утюг и ждем приблизительно 30 сек. Если поверхность платы больше, чем подошва утюга, то тогда нужно равномерно проглаживать всю деталь.
• Снимаем лист бумаги и в течение 30 секунд разглаживаем рисунок тампоном. Движения должны быть как вдоль, так и поперек. При этом необходимо немного надавливать на заготовку.
• После того как заготовка остынет, аккуратно снимаем подложку.
